главная беспилотные аппараты
   Орлан-30

Разработчик: СТЦ
Страна: Россия
Первый полет: 2011
Тип: Многоцелевой БПЛА
  ЛТХ     Доп. информация






Беспилотный летательный аппарат "Орлан-30" (разработан российским предприятием ООО "Специальный технологический центр") предназначен для использования в качестве носителя при разработке специализированных авиационных комплексов для выполнения аэрофото- и видеосъемки панорамной и плановой, а также для других похожих задач.

Беспилотный летательный аппарат "Орлан-30" выполнен по классической аэродинамической схеме с толкающим винтом и Т-образным хвостовым оперением, установленным на трубчатой композитной балке.

Конструктивное исполнение с модульной архитектурой позволяет менять полезные нагрузки и варьировать состав бортового оборудования. Герметичное исполнение модуля системы управления и полезной нагрузки, выполненные из композитных материалов на основе арамидных тканей существенно продлевают срок службы дорогостоящего оборудования при регулярной эксплуатации.

Система Автоматического Управления АПС 2,2 обеспечивают управление бортовым оборудованием и аппаратурой полезной нагрузки при этом получаемые видео-фотоданные в сочетании с регистрацией параметров съемки значительно облегчают последующую обработку, а главное, позволяют автоматизировать процесс сшивки отдельных кадров при помощи программного обеспечения ТопоАксис.

Особенности:

  • Оперативная замена полезной нагрузки и состава бортового оборудования

  • Высокая устойчивость и хорошая управляемость

  • Использование в сложных метеоусловиях и с ограниченных площадок

  • Размещение широкого спектра контрольно-измерительной аппаратуры внутри консолей крыла

  • Обеспечение видео- и фотосъемки в сочетании с регистрацией текущих параметров (координаты, высота, номер кадра и т.д.)

  • Наличие генератора на борту позволяет использовать активные нагрузки в течении всего полета

  • Одновременное управление до 4 БЛА

  • Любой БЛА может работать в качестве ретранслятора для остальных

Полезная нагрузка БПЛА "Орлан-30":

Фотокамеры плановые:

  1. • Casio Exilim EX-Z8

  2. • Casio Exilim Zoom EX-Z 1080

  3. • Casio Exilim Zoom EX-Z 1200

  4. • Сanon Ixus 990

  5. • Canon EOS 500D

  6. • Сanon EOS 50D

  7. • Сanon EOS 5D

Видеокамеры:

  • • Плановые (Flir Photon 320, Flir Photon 640, BHV-558 EX)

  • • Курсовые (Flir Photon 320, Flir Photon 640, BHV-558 EX)

  • • Поворотные (Flir Photon 320, Flir Photon 640)

  • • Гиростабилизированные (Controp D-STAMP, U-STAMP)

Тепловизоры:

  1. • Flir Photon 320

  2. • Flir Photon 640






 ЛТХ:
Модификация   Орлан-30
Размах крыла, м
Длина, м
Высота, м
Масса, кг
  пустого
  максимальная взлетная   27
Тип двигателя   1 ДВС
Мощность, л.с.   1 х
Максимальная скорость, км/ч   170
Крейсерская скорость, км/ч   150
Практическая дальность, км   300
Продолжительность полета, ч   5
Практический потолок, м   4500


 Доп. информация :

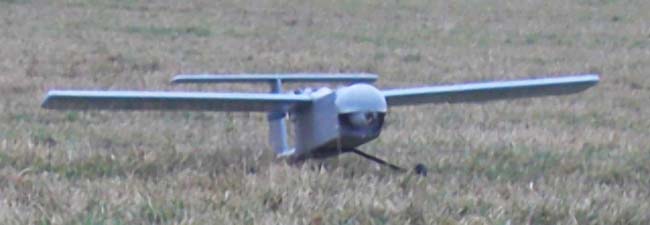

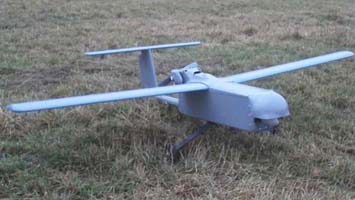

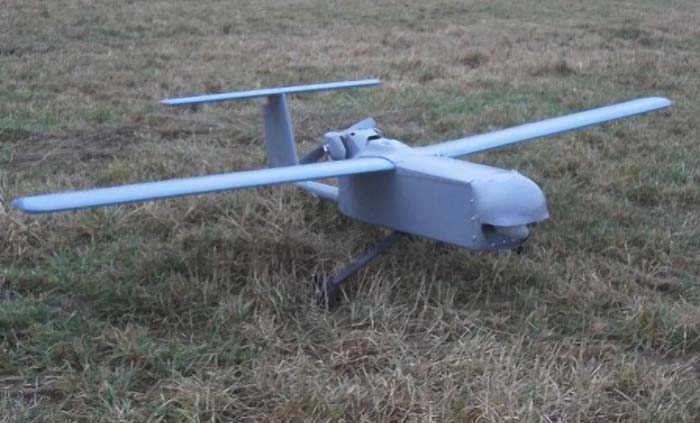

 Фотографии:

 Орлан-30
 Орлан-30







Список источников:

Bla-orlan.ru. Беспилотный летательный аппарат БПЛА "Орлан-30"
Беспилотные ситсемы России. БЛА "Орлан-30"


Уголок неба. 2014
