главная беспилотные аппараты
   Орлан-3М

Разработчик: СТЦ
Страна: Россия
Первый полет: 2011
Тип: Многоцелевой БПЛА
  ЛТХ     Доп. информация






"Орлан-3М" - беспилотный летательный аппарат для проведения видеосъемки, модернизировання версия БПЛА "Оралан-3", разработан российским предприятием ООО "Специальный технологический центр" (СТЦ).

Беспилотный летательный аппарат БПЛА "Орлан-3М" предназначен для использования в качестве носителя при разработке авиационных комплексов для выполнения аэрофото- и видеосъемки панорамной и плановой, а также для других похожих задач.

Информационно-измерительная аппаратура и САУ АПС 2.2 обеспечивают видео- и фотосъемку в сочетании с регистрацией текущих параметров (координаты, высота, номер кадра и т.д.), что значительно облегчает последующую обработку, а главное, позволяет автоматизировать процесс сшивки отдельных кадров.

На борту беспилотного аппарата Орлан 3М установлен генератор, благодаря которому использование активной нагрузки возможно на протяжении всего полета.

Конструкторы использовали принцип модульного построения беспилотного арппарата Орлан-3М, что позволяет менять полезную нагрузку без лишних сложностей.

Возможная полезная нагрузка БПЛА Орлан-3М:

  1. фотокамера;
  2. видеокамера;
  3. тепловизор;
  4. гиростабилизированная телевизионная камера.

Информационно-измерительная аппаратура и САУ АПС 2.2 обеспечивают видео- и фотосъемку в сочетании с регистрацией текущих параметров (координаты, высота, номер кадра и т.д.), что значительно облегчает последующую обработку, а главное, позволяет автоматизировать процесс сшивки отдельных кадров.

Управление БЛА происходит с наземного пункта управления (НПУ), предлагаемого в 3-х вариантах:

  • переносной;
  • мобильный;
  • стационарный (с привязкой к местности).

С одного НПУ обеспечивается одновременное управление до 4 БПЛА. В беспилотном аппарате Орлан-3М используется возможность ретрансляции сигнала для остальных БЛА.

Старт БЛА Орлан-3М происходит с разборной катапульты, посадка парашютного типа.






 ЛТХ:
Модификация   Орлан-3М
Размах крыла, м   2.10
Длина, м   1.50
Высота, м   0.40
Масса, кг
  пустого
  максимальная взлетная   7
Тип двигателя   1 ДВС
Мощность, л.с.   1 х 1.3
Крейсерская скорость, км/ч   150
Практическая дальность, км   100
Радиус действия, км   50
Продолжительность полета, ч   3
Практический потолок, м   7000


 Доп. информация :


 Фотографии:

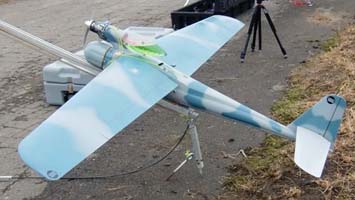

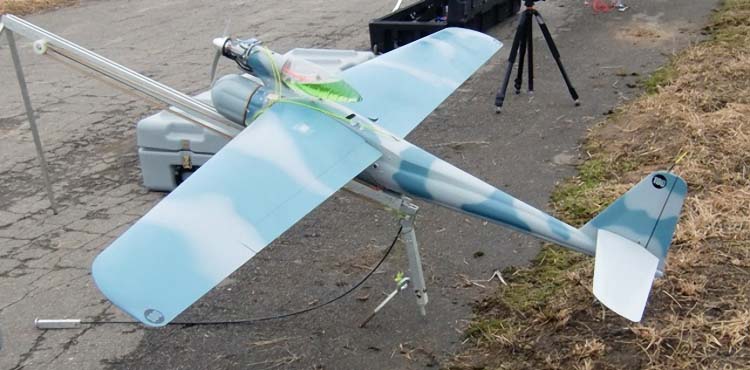

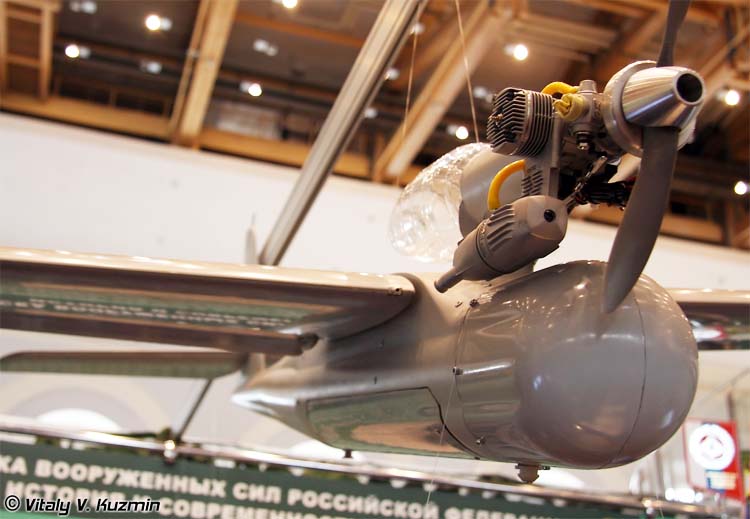

 Орлан-3М   (c) Виталий Кузьмин
 Орлан-3М   (c) Виталий Кузьмин

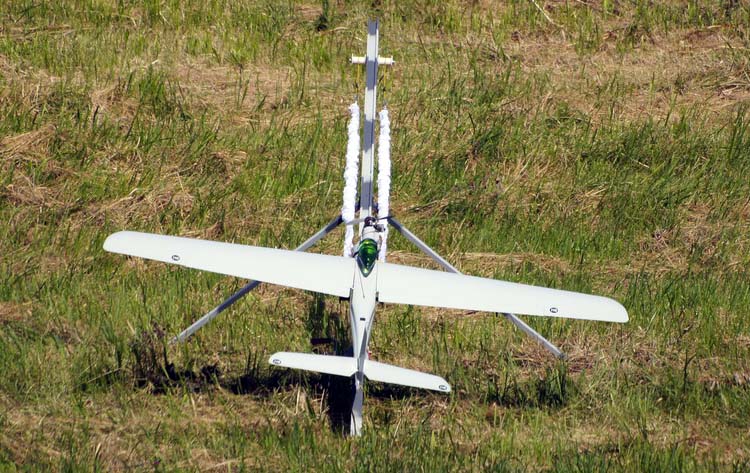

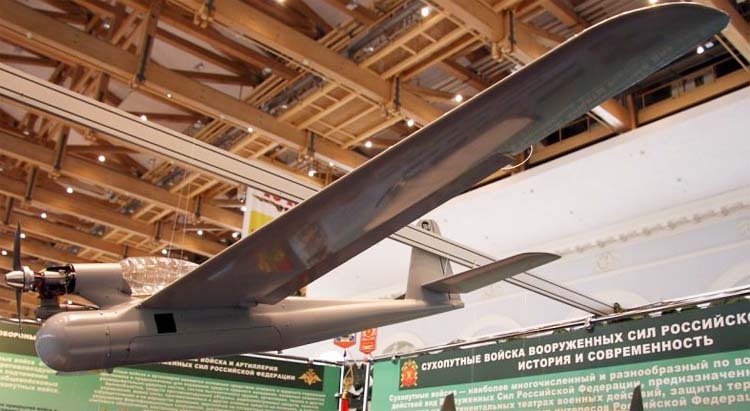

 Орлан-3М
 Орлан-3М

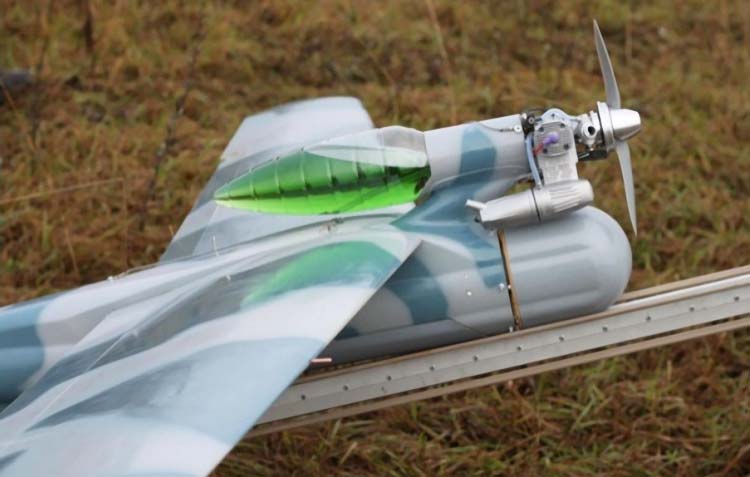

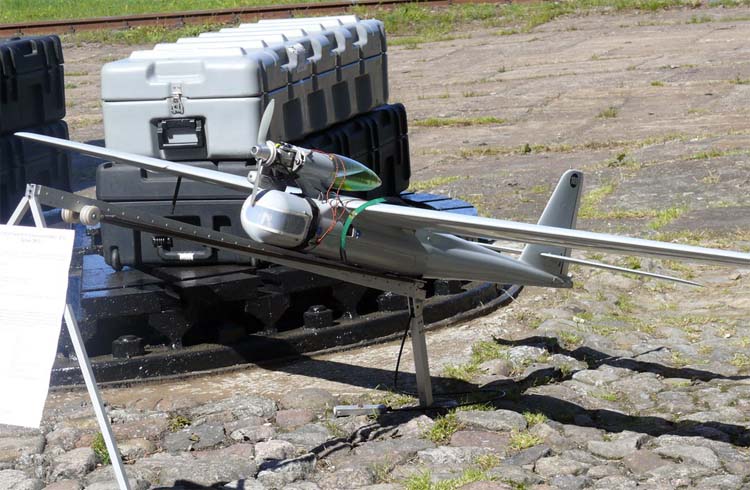

 Орлан-3М на пусковой катапульте (c) А.В.Карпенко
 Орлан-3М на пусковой катапульте (c) А.В.Карпенко

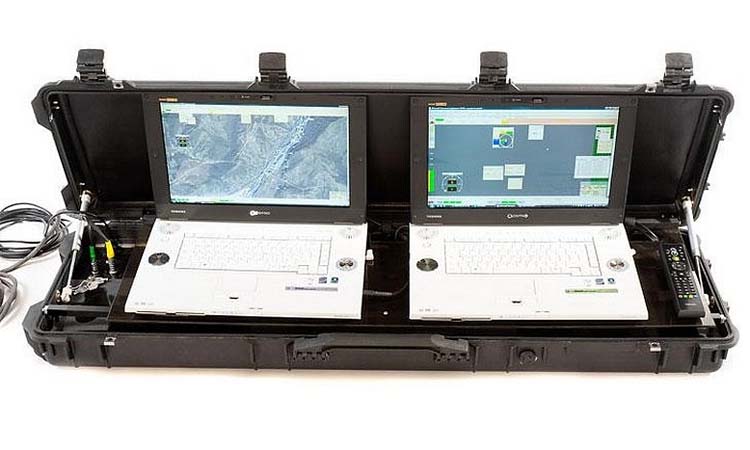

 НПУ Орлан-3М







Список источников:

Bla-orlan.ru. Беспилотный летательный аппарат БПЛА "Орлан-3М"
Военный портал. Комплекс БЛА серии "Орлан"
Bp-la.ru. Беспилотник Орлан-3М
А.В.Карпенко. Оружие Отечества. Ржевский полигон МВМС-2011
