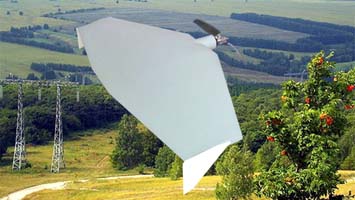

БПЛА "Пионер" (Pioneer) - всегда готовый к пуску
беспилотный самолет. Благодаря малым размерам и цельной конструкции
легко транспортируется и быстро запускается даже в самых неблагоприятных
условиях. Идеально подходит для решения оперативных задач и учебных
целей. Использование самых современных технологий композиционных
материалов с широким применением карбона привело к увеличению срока
службы планера БЛА в несколько раз.
БПЛА "Пионер" может использоваться в составе двух
комплексов - S100 (Специальный комплекс
дистанционного мониторинга на базе БЛА самолетного типа) и
S100-f (Специальный комплекс аэрофотосъемки на базе
БЛА самолетного типа).
Комплекс S100 предназначен для
наблюдения в широком диапазоне метеоусловий подстилающей поверхности (в
т.ч. сложного рельефа местности, водной поверхности), поиска и
обнаружения объектов. Обеспечивает получение, передачу и запись
информации в реальном времени и масштабе, определение координат объектов
наблюдения. Отличительная особенность – малый размер. В состав
полезной нагрузки входят - видеокамера, фотокамера, тепловизор.
Преимущества комплекса S100 :
-
Возможность управления с одной НСУ до 4-х аппаратов
одновременно.
-
Возможность передачи управления БЛА с одной НСУ на
другую.
-
Составление полетного задания с учетом карты высот.
-
Не менее 400 точек полетного задания.
-
Система слежения за подвижными наземными объектами с
автоматическим сопровождением их при помощи БЛА.
-
Удержание на воде в случае посадки на воду не менее
5-и минут при слабом волнении.
-
Голосовой модуль НСУ.
-
Стабилизированная система видеокамеры позволяет
просматривать нижнюю полусферу.
-
Запуск с эластичной катапульты.
-
Возможность интеграции НСУ в сеть интернет для
передачи видео.
Комплекс
S100-f предназначен для аэрофотосъемки подстилающей поверхности (в т.ч.
сложного рельефа местности, водной поверхности), поиска и обнаружения
объектов. Отличительная особенность – малый размер. В состав полезной
нагрузки входит фотокамера (ПЗС матрица, размер - 1/1.8 дюйма, полная
емкость - не менее 12 МПикс.).
Преимущества
комплекса S100-f :
-
Возможность управления с одной НСУ до 4-х аппаратов одновременно.
-
Возможность передачи управления БЛА с одной НСУ на другую.
-
Составление полетного задания с учетом карты высот.
-
Не менее
400 точек полетного задания.
-
Голосовой модуль НСУ.
-
Запуск с
эластичной катапульты.
ЛТХ: |
|
|
Модификация |
S100 |
S100-f |
Размах крыла, м |
1.00 |
1.00 |
Длина, м |
0.47 |
0.47 |
Высота, м |
|
|
Масса, кг |
|
|
пустого |
|
|
максимальная взлетная |
2.5 |
2.5 |
топлива |
|
|
Тип двигателя |
1 ЭД |
1 ЭД |
Мощность, л.с. |
1 х |
1 х |
Крейсерская скорость, км/ч |
60-125 |
60-125 |
Радиус действия, км |
15-25 |
20 |
Продолжительность полета, мин |
100 |
100 |
Рабочая высота полета, м |
50-500 |
50-500 |
Практический потолок, м |
3600 |
3600 |
запуск БПЛА |
эластичная катапульта |
с руки или эластичная катапульта |
посадка |
парашют |
парашют |
Доп. информация : |
|
|

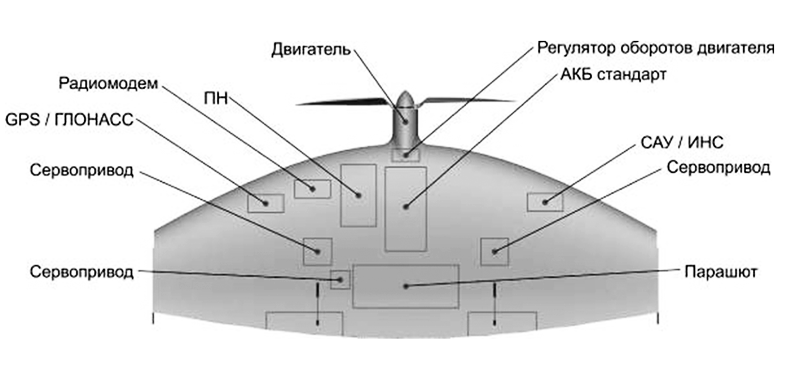

Схемы:
|
БПЛА Пионер |
|
