главная беспилотные аппараты
   Ranger

Разработчик: IAI, RUAG
Страна: Израиль, Швейцария
Первый полет: 1988
Тип: Тактический БПЛА
  ЛТХ     Доп. информация



Ranger - тактический разведывательный БПЛА, разработанный израильской фирмой IAI Malat UAV Division совместно с швейцарскими фирмами RUAG Aerospace (Swiss Aircraft and System Enterprises) и Oerlikon-Contraves. БПЛА был построен по заказу Вооруженных сил Швейцарии. Его первый полет состоялся в декабре 1988 года. В 1990 году Ranger  (предсерийный вариант) был принят на тестирования в ВВС Швейцарии под обозначением ADS 90 (Aufklärungs Drohnen System). БПЛА предназначен для дневного и ночного наблюдения и ведения разведки с учетом топографических и климатических условий.

Для выполнения этих миссий на БПЛА установлены многофункциональная (TV/FLIR) камера Tamam MOSP(Multimission Optronic Stabilised Payload) фирмы IAI и лазерный дальномер совмещенный с системой подсветки целей. Запуск БПЛА осуществляется с помощью гидравлической катапульты, а посадка на колесное (в зимнее время - лыжное) шасси. В экстренных посадках используют парашют (при этих ситуациях в поиске БПЛА применяют систему RPV Autoland Position Sensor (RAPS). В комплекс ADS входят три-шесть БПЛА, командный пункт и катапульта.  В 1995 году был подписан контракт на поставку четырех серийных  систем ADS 95 , включающих 28 БПЛА Ranger. Первый комплекс был поставлен в середине 1998 года, последний в 2000 году.

БЛА данного типа используются также полицией Швейцарии для разведки и выполнения поисково-спасательных задач. БЛА Ranger состоит на вооружении в Финляндии.












 ЛТХ:
Модификация   Ranger
Размах крыла, м   5.71
Длина, м   4.61
Высота, м   1.13
Площадь крыла, м2   3.41
  пустого
  полезной нагрузки   45
  максимальная взлетная   275
Топливо, л   40+20
Тип двигателя   1 ПД Hirth F 31
Мощность, л.с.   1 х 38
Максимальная скорость, км/ч   220
Крейсерская скорость, км/ч   180
Дальность действия, км   100
  со стандартным топливом
  с дополнительным баком   5
Максимальная скороподъемность, м/мин   6
Практический потолок, м   4500


 Доп. информация :


  Фотографии:

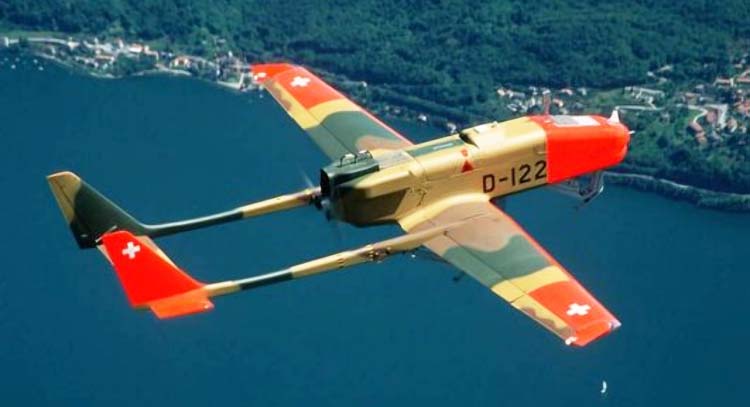

 Ranger  (c) Andy Herzog

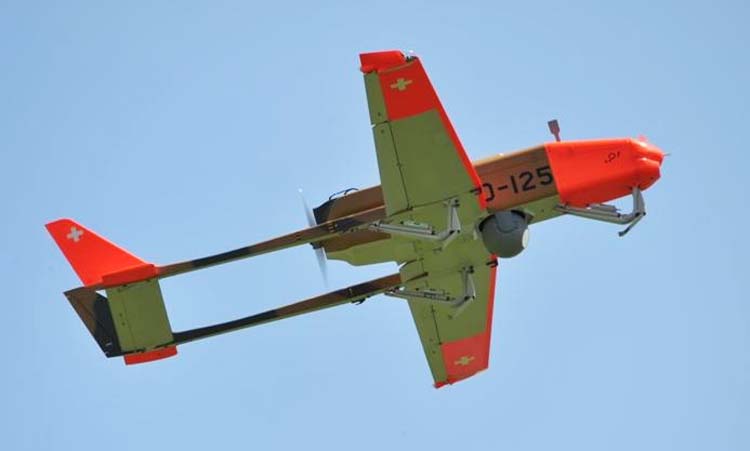

 Ranger (c) Grahame Bann
 Ranger (c) L.Loury

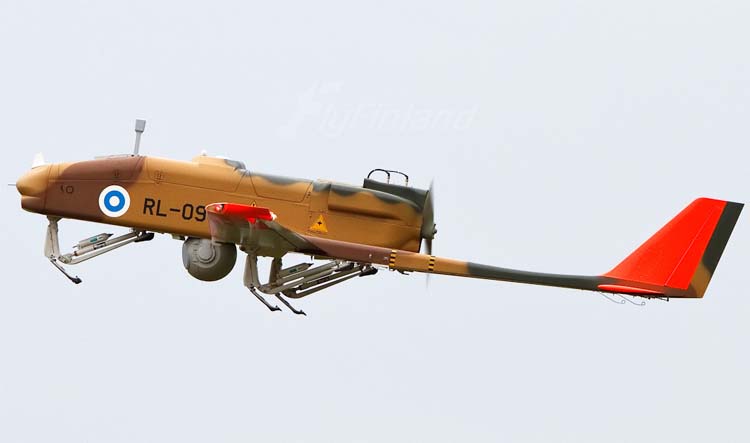

 Ranger (c) Jussi Seppälä
 Ranger на катапульте (c) MKFI







Список источников:

Jane's Unmanned Aerial Vehicles and Targets
Israeli Air Force. IAF Aircrafts. IAI Malat Ranger
