главная беспилотные аппараты
   Scorpion

Разработчик: Freewing
Страна: США
Первый полет:
Тип: Многоцелевой БПЛА
  ЛТХ     Доп. информация



Scorpion - многоцелевой БПЛА, построенный американской фирмой Freewing Aerial Robotics. Скорпион - БПЛА ближнего действия который применяет Freewing принцип, позволяющий крылу придерживаться постоянного угла атаки в течение всего времени полёта. Преимущества конфигурации включают устойчивость при потере скорости, улучшенная устойчивость при порывах ветра и улучшенную продольную устойчивость. Эта конфигурация благодаря различным датчикам даёт превосходную устойчивость, особенно при полёте в турбулентном воздухе на небольшой высоте.

Наклонная конструкция кузова также позволяет Скорпиону взлетать и осуществлять посадку по очень крутой траектории наклоном вектора тяги. Это особенно важно при попытке взлёта или посадки БПЛА с неподготовленной площадки или для работы с палубы военно-морского корабля при сильном волнении. Из-за нечувствительности к турбулентности и порывам ветра Скорпион может  функционировать в условиях, которые не подходят к другим существующим конфигурациям БПЛА.

Scaled Composites работали непосредственно с Freewing Aerial Robotics в разработке конфигурации наклонного корпуса. В совместную разработку был включен проект хвостовой части, конструкция шасси, и разработка нового профиля крыла, оптимизированного для того, чтобы обеспечить максимальную подъемную силу минимальными потерями. Внешние элевоны используются для тангажа и управления креном. Scaled Composites изготовил весь составной каркас, установил двигатель Rotax, установил системы управления полета, и в настоящее время постоянно участвует в программе испытаний.

Разработаны две модификации БПЛа- больший Scorpion 100-60  и меньший - Scorpion 60-25.





 ЛТХ:
Модификация   Scorpion 100-60   Scorpion 60-25
Размах крыла, м   4.90   3.70
Длина, м   3.60   2.00
Высота, м   1.10   0.84
Площадь крыла, м2
Масса, кг
  пустого   145   34
  взлетная   215   65
Топливо, л   62.5   22.7
Тип двигателя   1 ПД Rotax Hirth   1 ПД Quadra 200
Мощность, л.с.   1 х 65   1 х 22
Максимальная скорость, км/ч   222   185
Крейсерская скорость, км/ч   121   118
Дальность действия, км   50
Продолжительность полета, ч   6.5  4.3
Скороподъемность, м/мин   732
Практический потолок, м   4572   1524
Полезная нагрузка, кг   27   11


 Доп. информация :


  Фотографии:

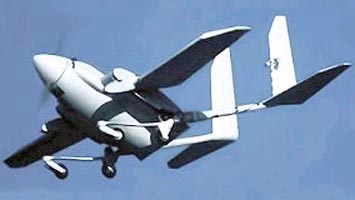

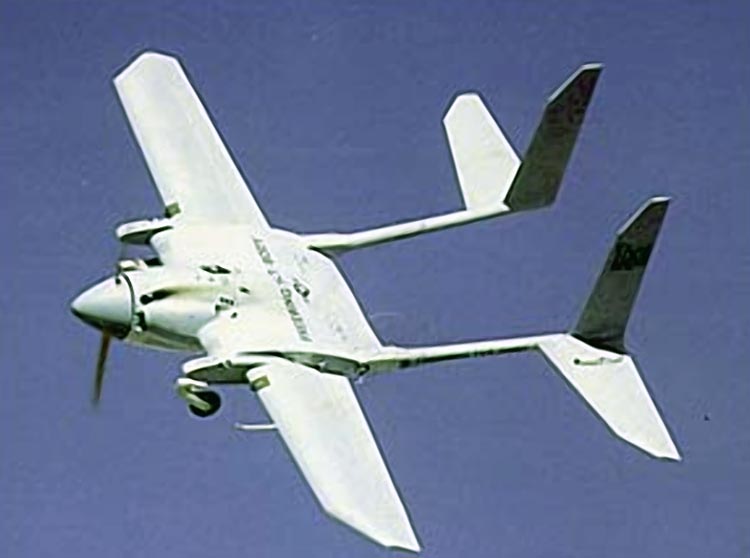

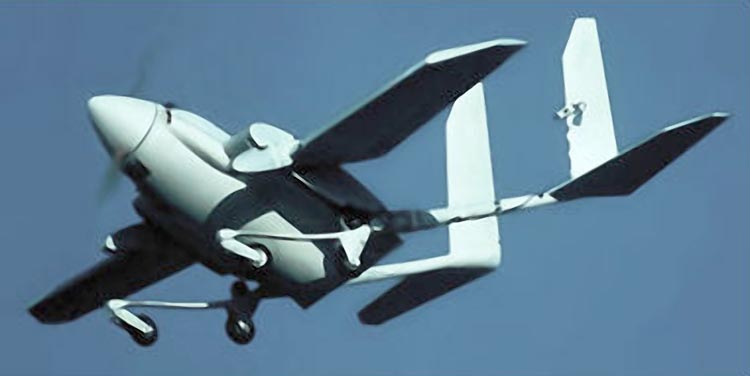

 Scorpion 60-25
 Scorpion 60-25
 Scorpion 60-25
 Scorpion 60-25
 Scorpion 60-25







Список источников:

Вертолет 2000-04. Александр Хлебников. БПЛА: время совершенствования
Freewing Aerial Robotics. UAVs Scorpion 100-60 and Scorpion 60-25
Stargazer2006.online.fr. Scaled Composites Model 233 "Freewing"
Secretprojects.co.uk. Freewing tilt-body concept
