главная беспилотные аппараты
   Sperwer

Разработчик: Sagem
Страна: Франция
Первый полет: 2001
Тип: Многоцелевой БПЛА
  ЛТХ     Доп. информация



1 июня 2007 года в аэропорту Монлюсон французская компания Sagem группы Safran впервые продемонстрировала российским журналистам возможности многоцелевого БПЛА Sperwer 161.

Беспилотный летательный аппарат Sperwer, разработанный совместно с фирмой Dassault (планер и СУ), предназначен для решения широкого круга боевых, разведывательных, дозорных и рекогносцировочных задач, целеуказания, в звене бригада-дивизия. В модификации Sperwer В может, наряду с вышеперечисленными, выполнять ударные задачи.

Система Sperwer включает в свой состав 3 летательных аппарата, наземную станцию управления (ground control station, GCS), транспортируемую пневматическую катапульту на шасси 10-тонного грузовика, а также станцию приема данных (ground data terminal, GDT), размещенную на автомобиле повышенной проходимости. Посадка аппарата - парашютная, с использованием надувных баллонетов. Система может транспортироваться на двух самолетах класса C-130 Hercules и эксплуатироваться с необорудованных позиций.

Одна станция управления позволяет осуществлять управление двумя БПЛА одновременно. Несколько станция могут одновременно осуществлять управление большим количеством машин, возможна передача управления от одной станции другой и обратно.

Станция управления включает в свой состав мощные средства планирования операций, включающие цифровые модели рельефа и геоинформационные системы, средства обработки поступающих изображений, их дешифрирование и передачу по сетям C4I с использованием стандартных протоколов обмена данными НАТО. Для повышения скрытности и снижения уязвимости станция управления может располагаться на удалении до 2 км от станции приема данных.

БПЛА Sperwer представляет собой небольшой (длина - 3,5 м, размах крыльев - 4,2 м) самолет с дельтавидным крылом и толкающим 4-лопастным винтом, выполненный по аэродинамической схеме "утка". Продолжительность полета - до 6 часов (в модификации Sperwer B - до 20 часов), максимальный взлетный вес - 330 кг, вес полезной нагрузки - 45 кг (в модификации Sperwer B - до 100 кг). Скорость - от 130 до 240 км/ч. Дальность полета - до 200 км.

Двигатель - двухцилиндровый Bombardier-Rotax 562UL (6500 об/мин.) мощностью 65 л.с. Посадка - на парашюте площадью 117 кв. м. Для обеспечения мягкой посадки используются 3 надувных демпфера ("подушки безопасности").

Выпускается в различных модификациях (новая стандартная - Sperwer В, обладает увеличенным размахом крыльев, возросшей продолжительностью полета и полезной нагрузкой). Могут применяться в сложных метеоусловиях, широком диапазоне температур. Потолок - до 6 тыс. м.

Полезная нагрузка БПЛА включает гироплатформу с оптико-тепловизионной головкой Sagem OLOSP-350 (EuroFLIR) с расторвым охлаждаемым тепловизором 3,15 мкм, ТВ-камерой, способной работать в условиях околонулевой освещенности и плюс лазерный дальномер. Система позволяет получать в любое время суток изображения высокого разрешения и проводить топопривязку объектов на снимках с точностью не хуже 20 м. Возможно использование средств радиотехнической разведки и РЭБ, ретранслятора или радара с синтезированной апертурой.

Аппарат оснащен системой цифровой передачи данных J-диапазона (150 ГГц), ответчиком "свой-чужой", ретранслятором VHF. Sperwer В оснащен двумя подкрыльевыми точками подвески грузоподъемностью 30 кг каждая, на которых могут устанавливаться ракеты Spike LR или система высокоточного вооружения на базе Bonus. В ударной конфигурации запас топлива уменьшается, вследствие чего снижается продолжительность полета и дальность полета.

БПЛА Sperwer стоит на вооружении армий Франции, Канады, Греции, Швеции и Нидерландов. Используются в Афганистане (провинция Кандагар) с марта 2006 года.



 ЛТХ:
Модификация   Sperwer
Размах крыла, м   4.20
Длина самолета, м   3.50
Масса, кг   330
Тип двигателя   1 ПД Bombardier-Rotax 562UL
Мощность, л.с.   1 х 65
Максимальная скорость, км/ч   240
Продолжительность полета, ч   6
Практический потолок, м


 Доп. информация :


 Фотографии:

 Sperwer A   (с) SWAG
 Sperwer A   (с)

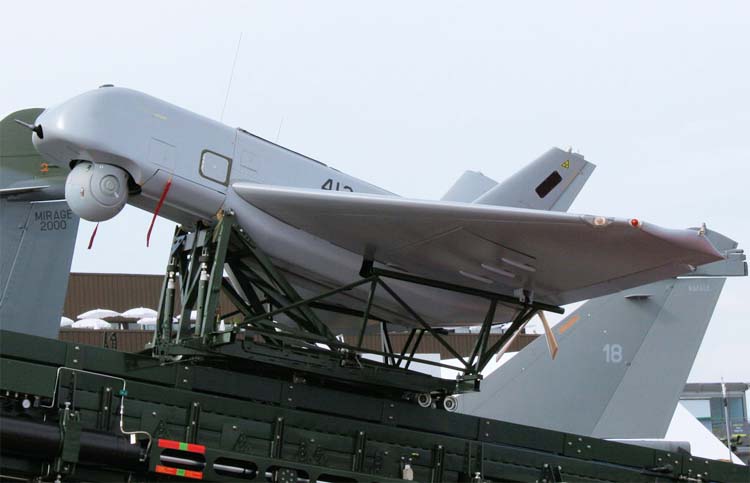

 Sperwer A  на ПУ  (с) Robonic

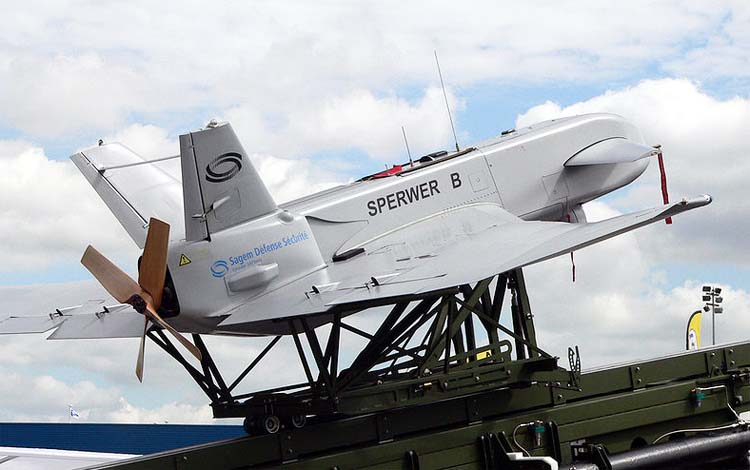

 Sperwer  B   (с) David Monniaux







Список источников:

НИИЭАП: Sperwer: БПЛА по-французски
Army-technology.com. Sperwer Tactical Unmanned Air Vehicle
Safran-group.com. Sperwer
