   Стрела

Разработчик: Индела
Страна: Белорусия
Первый полет: 2008
Тип: БПЛА-мишень
  ЛТХ     Доп. информация






Роботизированный комплекс воздушная мишень "Стрела" предназначен для решения широкого круга практических задач:

  • облет ЗРК с целью тренировки экипажа в условиях работы по различным типам целей;

  • оценка реальных, а не декларируемых в технических описаниях тактико-технических характеристик стрельбовых радиолокаторов ЗРК (АРКП): дальности обнаружения цели с различной эффективной отражающей поверхностью (ЭОП), точности сопровождения таких целей по дальности, скорости и угловым координатам;

  • оценка точности геодезической привязки и ориентирования стрельбовой РЛС ЗРК, существенно влияющих на эффективность целеуказания от внешних систем;

  • стрельбовые испытания ЗРК(АРКП);

  • оценка реальных отражательных характеристик летательных аппаратов в диапазоне длин волн ЗРК(АРКП);

  • воздушная мишень "Стрела" является полноценным аналогом реальных целей практически по всему перечню параметров, актуальных для стрельбовых РЛС и радиолокационных головок самонаведения (дальности, скорости, угловым координатам, ЭОП);

  • использование ВМ "Стрела" обеспечивает существенное уменьшение материальных затрат на решение вышеперечисленных задач, так как при этом не требуется выполнения дорогостоящих полетов на реальных летательных аппаратах. Кроме того, существенно уменьшается сложность и трудоемкость организации летных экспериментов;

Воздушная мишень "Стрела" предназначена для имитации средств воздушного нападения типа ДПЛА, крылатых ракет и дозвуковых самолетов тактической авиации при проведении боевой подготовки расчетов, облетных и стрельбовых испытаниях всех модификаций зенитных ракетных комплексов (ЗРК) С-125 с имитацией целей как для РПЦ 5Н62, так и для ПАРГСН 5Г23 и радиовзрывателя ЗУР В-860. Различные модификации оборудования воздушной мишени "Стрела" обеспечивают решение аналогичных задач для широкого спектра ЗРК, а также авиационных ракетных комплексов перехвата (АРКП) производства стран НАТО и бывшего СССР (РФ). Перспективным и надежным способом имитации ЭОП типовых воздушных целей на борту малоразмерного и радиолокационно малозаметного носителя является активный радиолокационный ответ с требуемым уровнем ретранслированного сигнала активных РЭС АРКП.

Мишень "Стрела" имитирует ЭОП типовых воздушных целей таких как: крылатые ракеты "воздух-поверхность" с планером по технологии Stealth с ЭОП 0.1…1.0 м² и малоразмерные разведывательные БПЛА крылатые ракеты без применения технологии Stealth, КР с антенными системами АРГСН, ударные БПЛА, учебно-тренировочные самолеты и т.п. ЛА с ЭОП 1.0…3.0 м²; самолеты истребительной авиации (ИА) , многоцелевые самолеты истребительной авиации, самолеты легкой фронтовой авиации и штурмовики с ЭОП 5.0…10.0 м² тяжелые самолеты фронтовой авиации с ЭОП до 15.0 …20.0 м²; военно0-транспортные самолеты, самолеты ДРЛО, топливозаправщики и т.п. с ЭОП более 30 м². Диапазон частот имитируемого отраженного сигнала определяется диапазоном частот БРЛС и АРГСН АУР. Практически весь мировой парк БРЛС истребителей АРКП типов F 14C, F 15, F 16, F 18, "Торнадо" F2, F3, "Мираж 2000", F 22A, "Рафаль", EF 2000, вооруженных ракетами с активными РГСН типов AAAM, AIM-120А,В AMRAAM, MICA, "Скайфлеш 90", ракетами с полуактивными РГСН типа AIM 7E,F,M “Спарроу”, истребителей АРКП МиГ-29, Су 27, Су-30МКК, Су-30МКИ, Су-30МКМ вооруженных ракетами с полуактивными РГСН типа Р-27, использует 3-см диапазон волн. Роботизированная воздушная мишень "Стрела" с корпусом планера из композиционных материалов и турбореактивным двигателем, использует самолетный тип выполнения основной части маршрута и парашютную посадку.

Наземные средства управления предназначены для обеспечения оперативного изменения полетного задания мишени, а также приема, отображения и документирования телеметрической и внешнетраекторной информации. Средства наземного обслуживания включают наземную автоматизированную систему контроля и комплекс технологического оборудования. Данные средства предназначены для проведения проверок исправности бортовых систем мишени, а также ее подготовок к старту и повторному применению. Основные режимы полета воздушной мишени "Стрела": взлет, набор высоты, горизонтальный полет, снижение, разворот, пикирование, кабрирование, полет на малой высоте, аварийно-парашютная посадка, посадка.

Мишень рассчитана на многократное применение и может быть использована до 50 раз. Могут быть использованы автономный и радиокорректируемый способы выполнения полетного задания.

В состав комплекса входят: летательный аппарат воздушная мишень "Стрела" в составе с радиолокационным имитатором отраженного сигнала "РИЦ".







 ЛТХ:
Модификация   Стрела
Размах крыла, м   2.80
Длина, м   2.38
Диаметр фюзеляжа, м
Ширина, м
Масса, кг
  пустого
  максимальная взлетная   33
Тип двигателя   1 ТРД
Тяга, кН   1 х 0.22
Максимальная скорость, км/ч   330
Крейсерская скорость, км/ч   150
Радиус действия, км   64
Продолжительность полета, мин   30
Практический потолок, м   3500


 Доп. информация :


 Фотографии:

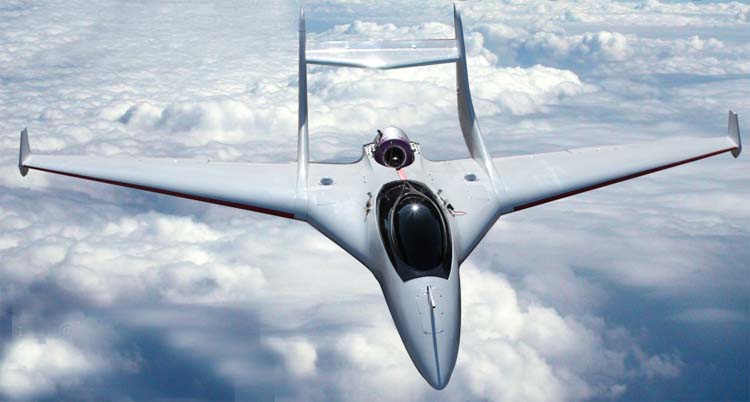

 Стрела

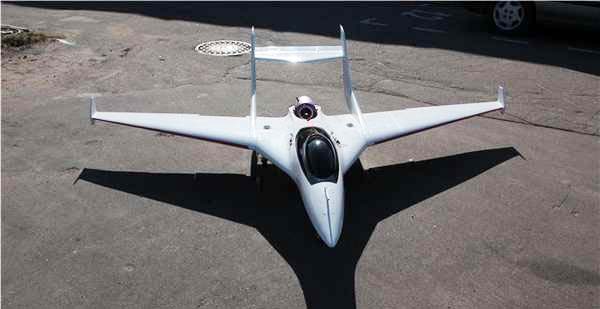

 Стрела
