главная беспилотные аппараты
   Т10Э

Разработчик: Эникс
Страна: Россия
Первый полет: 2006
Тип: Многоцелевой БПЛА
  ЛТХ     Доп. информация






Комплекс дистанционного наблюдения Т10 "Элерон-10" предназначен:

1) для дистанционного наблюдения с воздуха за объектами, в том числе:

  • отдельные сооружения, дороги, мосты
  • транспортные средства
  • нефтепроводы, газопроводы, линии ЛЭП
  • отдельные люди, группы людей

2) для мониторинга с воздуха наземной обстановки при чрезвычайных ситуациях:

  • наводнения, пожары, землетрясения;
  • техногенные аварии (разливы нефтепродуктов и т.д.).

Применение комплекса осуществляется экипажем комплекса, с неподготовленных в инженерном отношении площадок в простых метеоусловиях, при скорости ветра до 10 м/с, днем, при температуре от минус 20 до плюс 40 градусов и влажности 98% при температуре плюс 25 градусов.

Принцип действия комплекса основан на выполнении беспилотным летательным аппаратом (БЛА) полета по запрограммированному маршруту. Маршрут представляет собой набор поворотных пунктов маршрута (ППМ), заданных в географических координатах.

Подготовка и старт БЛА проводится с помощью пускового устройства и портативной наземной станции управления (НСУ). Полет БЛА может проходить в автоматическом и ручном режимах. В процессе полета происходит передача с борта БЛА телевизионного изображения подстилающей поверхности, информации о координатах БЛА и другой телеметрической информации на портативную НСУ.

В составе комплекса имеется ЗИП, в который входят запасные части, инструмент, принадлежности и материалы, необходимые для технического обслуживания и текущего ремонта составных частей комплекса в процессе его эксплуатации.

Обслуживание комплекса обеспечивается экипажем из двух человек: оператор управления и оператор старта. Эксплуатация комплекса не требует высокой квалификации обслуживающего персонала. Все составные части комплекса могут транспортироваться в заплечных контейнерах или любым видом транспорта, включая легковые автомобили.

В состав комплекса входят: БЛА Т10Э, Портативная НСУ Т23У и Пусковая установка Т10П.

 Беспилотник компании Эникс - Т10Э по сути, является модифицированной моделью БЛА Т23Э с улучшенными техническими характеристиками и увеличенными габаритами. БЛА Т10Э является носителем целевой аппаратуры телевизионного, фото либо тепловизионного наблюдения и служит для ее доставки в заданный район и возвращения к месту посадки в соответствии с заданным маршрутом.

Беспилотный аппарат разработан по схеме "летающее крыло" со складными консолями и использует электрический двигатель с толкающим винтом, расположенный в хвостовой части БЛА Эникс Т10Э . Аппарат стартует при помощи пусковой установки Т10П, а приземляется с высот от 30 м при помощи парашюта.

Пусковая установка Т10П представляет собой пневматическую катапульту. Для создания давления в рабочем цилиндре используется компрессор, запитываемый от бортовой сети автомобиля. Управление полетом БЛА Т10Э осуществляется при помощи портативной наземной станции управления Т23 У (рассмотрена в описании БЛА Т23Э).

Благодаря особенностям конструкции, малым размерам, электрической силовой установке БЛА в полете обладает очень малой оптической, акустической и радиолокационной заметностью.

На выставке UVS-TECH 2008 объявлено о двух комплексах с БЛА Т10, адоптированных под конкретные задачи - "Элерон-10" и "Гамаюн-10". В комплексе "Элерон-10" предлагается применение БЛА в нескольких вариантах целевой нагрузки: ТВ камера (zoom 10х), ТВ камера (zoom 10x) + ИК камера, ТВ камера (zoom 10x) + фотокамера, ТВ камера (zoom 10х) + ретранслятор, фотокамера + ретранслятор, станция РТР и постановки помех. Станция управления унифицирована с комплексом "Элерон-10". Состояние работ по "Элерон-10" - в 2006 году разработан комплекс, в 2007-2008 гг. комплекс прошел цикл летных испытаний. Вариант аппарата Т10 использован в комплексе "Иркут-10".





 ЛТХ:
Модификация   Т10Э
Диаметр несущего винта, м   2.20
Длина, м   0.83
Диаметр фюзеляжа, м   0.38
Ширина, м
Масса, кг
  пустого
  максимальная взлетная   12
Тип двигателя   1 ЭД
Тяга, кгс   1 х
Максимальная скорость, км/ч   120
Крейсерская скорость, км/ч   60-90
Радиус действия, км
Продолжительность полета, мин   120
Практический потолок, м   5000


 Доп. информация :


 Фотографии:

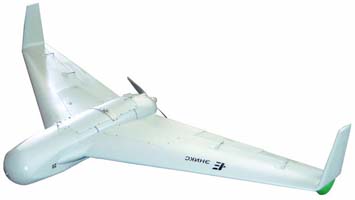

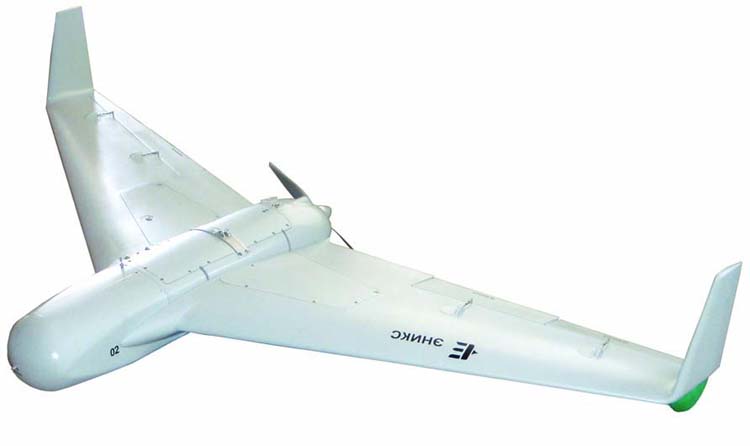

 Т10Э   (с) Эникс

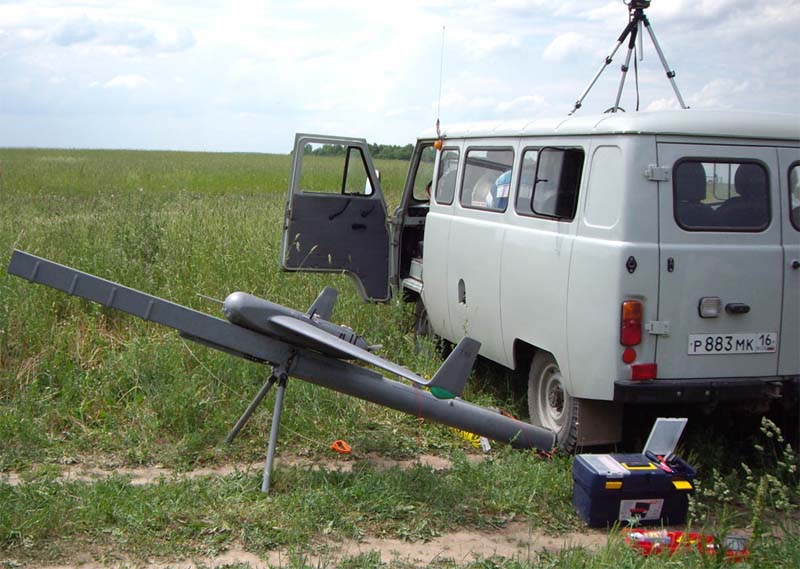

 Комплекс Т10 Элелон-10   (с) missiles.ru

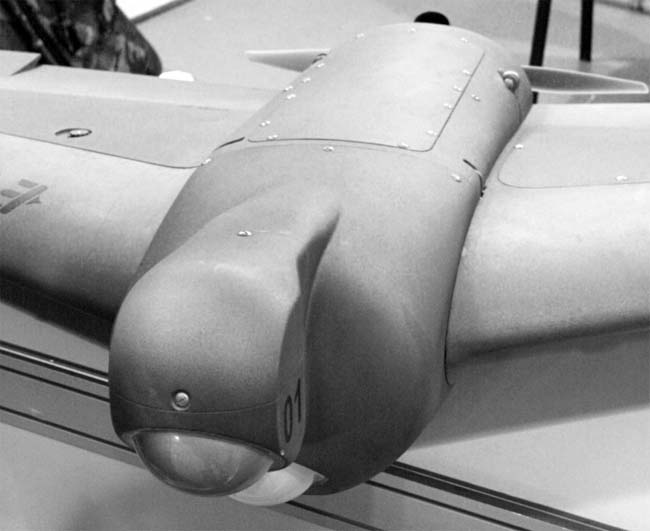

 Т10   (с) missiles.ru

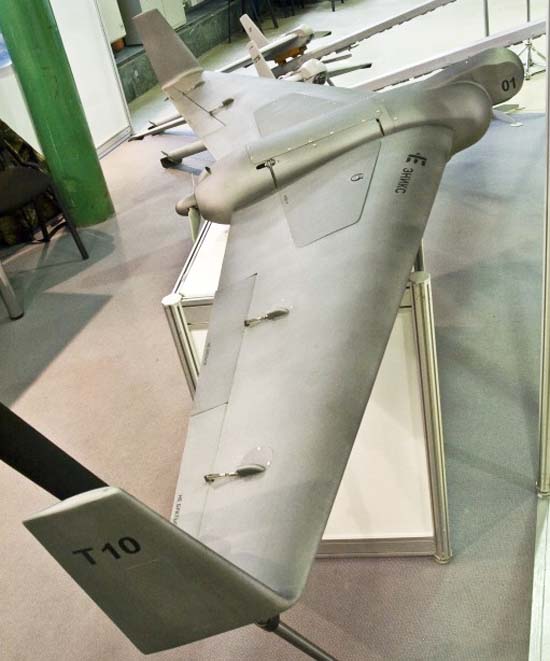

 Т10   (с) missiles.ru

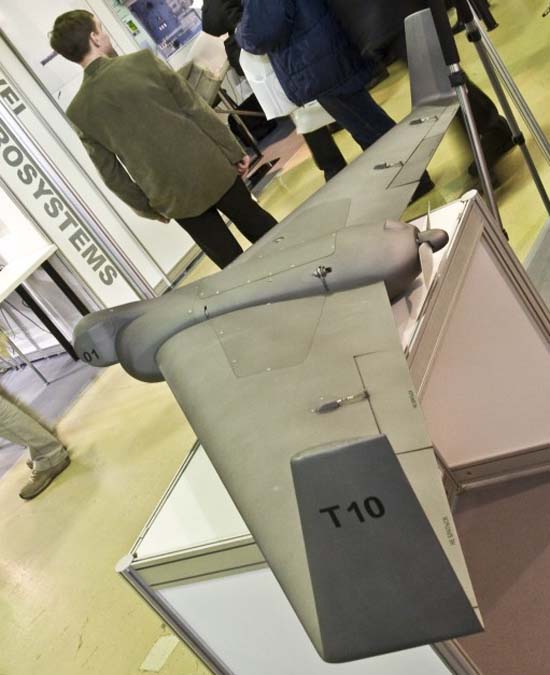

 Т10   (с) missiles.ru







Список источников:

Компания "Эникс". БЛА Т10Э
Missiles.ru. Краткий справочник по современным беспилотным летательным аппаратам
Bp-la.ru. БЛА Т10 Элерон
