   Ту-130 (ДП)

Разработчик: ОКБ Туполева
Страна: СССР
Первый полет:
Тип: Ударный БПЛА
  ЛТХ     Доп. информация



В 1957-1958 годах в КБ А.Н.Туполева начались исследовательские работы по программе создания ударного беспилотного планирующего самолета "ДП" (дальний планирующий). Самолет "ДП" должен был представлять последнюю беспилотную планирующую ступень ракетной ударной системы. В качестве ракетоносителя рассматривались модификации боевых баллистических ракет среднего радиуса действия типа Р-5 и Р-12, рассматривался вариант собственной разработки ракетоносителя КБ.

Согласно проработок, проведенных в КБ, самолет "ДП" должен был выводиться ракетоносителем на высоту 80-100 км, далее вся система разворачивалась на 90 град. и происходило отделение планирующего самолета "ДП". После отделения производилась одноразовая коррекция траектории "ДП", и дальше отделившийся аппарат летел к цели по планирующей траектории, определявшейся его аэродинамическим качеством и скоростью в момент отделения на данной высоте. "ДП", проходя плотные слои атмосферы, выходил на цель на расстоянии около 4000 км, развивая скорость соответствующую М=10. В ходе полета по траектории коррекция производилась с помощью автономной системы управления и аэродинамических органов управления. На борту отсутствовала какая-либо силовая установка, питание систем должно было осуществляться от химических источников тока и от воздушной системы баллонного питания. Для охлаждения систем оборудования и термоядерного заряда на борту имелась система охлаждения. Конструкция планера проектировалась по так называемой "горячей схеме" - без охлаждения. Все температурные напряжения, связанные с кинетическим нагревом, учитывались при проектировании элементов планера. На конечном этапе "ДП" переводился в пикирование на цель. По сигналу высотомера на заданной высоте производился подрыв термоядерного заряда.

Преимуществом подобной ударной системы по сравнению с ракетными стратегическими системами первого поколения была более высокая точность вывода в район цели, при более простой и, соответственно, менее сложной системе наведения, а также обеспечение сложной траектории полета к цели, что значительно затрудняло действия средств ПРО и ПВО.

В течение двух лет в КБ шли интенсивные работы по проекту "ДП". К теме были подключены многие предприятия и организации ВПК, разрабатывались новые конструкционные материалы, технологии, удовлетворявшие требованиям длительного полета на гиперзвуковых скоростях в условиях кинетического нагрева. Совместно с ЦАГИ исследовались вопросы получения требуемых аэродинамических характеристик "ДП". Совместно с ЛИИ были отработаны вопросы, связанные с созданием натурных моделей и получением на них требуемых для "ДП" режимов полета.

В качестве первоначального практического осуществления теоретических наработок по проекту решено было построить несколько экспериментальных летательных аппаратов, на которых должны были быть проверены основные идеи, заложенные в проект "ДП". Программа исследовательских работ по созданию прототипа "ДП" получила обозначение по КБ самолет "130" (Ту-130).

В ходе проектирования самолета "130" и поиска его оптимальной аэродинамической компоновки были исследованы различные аэродинамические схемы самолета: "симметричная" и "несимметричная", "бесхвостка", "утка" и т.д. На основании этих исследований была построена целая серия моделей, которые прошли продувки в аэродинамических трубах ЦАГИ, в том числе и на больших сверхзвуковых скоростях. В ЛИИ были проведены натурные летные испытания со сбросом летающих моделей самолета "130" с твердотопливными ускорителями с Ту-16ЛЛ. Модели были оборудованы датчиками и аппаратурой, позволявшими получать информацию о поведении аппарата и его аэродинамических характеристиках на различных режимах полета. Эти работы дали информацию о поведении аппарата до скоростей, близких к М=2. Были проведены отстрелы моделей с помощью артиллерийских орудий и газодинамических пушек. Эти испытания позволили выйти на скорости, соответствующие М=6.

После проведения большого объема теоретических и экспериментальных работ по теме в 1959 году в КБ приступили к рабочему проектированию самолета "130". Согласно окончательного проекта самолет "130" представлял из себя сравнительно небольшой летательный аппарат: длина - 8,8 м, размах крыла - 2,8 м и высота - 2,2 м. Для самолета "130" была выбрана аэродинамическая схема самолета-"бесхвостки". Он имел клинообразный фюзеляж полуэлептического поперечного сечения с тупой носовой частью (одна из оптимальных форм для гиперзвукового ЛА). Низкорасположенное треугольное крыло небольшой площади с углом стреловидности по передней кромке 75о имело по всему размаху элевоны. Вертикальное оперение самолета состояло из двух килей: верхнего и нижнего, расположенных в задней части фюзеляжа. На обеих половинах киля имелись тормозные щитки, открывавшиеся по схеме "ножниц", с приводом от автономной электрогидравлической системы с питанием от химических бортовых источников тока. Профили крыла и органов управления выполнялись клинообразными. По условиям аэродинамического нагрева носовая часть фюзеляжа и передние кромки крыла и килей выполнялись из графита. Конструкция планера из нержавеющей стали - "горячая". Система управления включала в себя систему начальной коррекции траектории. Посадка самолета "130" должна была осуществляться по команде от программной системы управления, спуск на землю осуществлялся на парашюте с большой поверхностью купола, контейнер которого находился в его хвостовой части. Предварительно скорость гасилась за счет открытых тормозных щитков. В носовой части располагались агрегаты системы охлаждения элементов системы управления. Средняя часть была занята блоками КЗА системы управления.

В опытном производстве была заложена серия из пяти экспериментальных самолетов "130", предназначенных для проведения различных испытаний. В ходе постройки натурные фрагменты планера, наиболее нагруженные в тепловом отношении, подвергались термическим испытаниям в специальных тепловых камерах, с учетом расчетных тепловых нагрузок.

В 1960 году первый планер самолета "130" был готов, далее наступал этап оснащения его необходимым оборудованием и начала работ по стыковке с ракетоносителем - модификацией ракеты Р-12 (доработка Р-12 заключалась, помимо переделки носовой части под новый стыковочный узел, в усилении несущего корпуса ракеты с помощью дополнительного внешнего конструктивного экрана, разработанного КБ А.Н. Туполева).

Несмотря на явные успехи КБ в освоении новой для него тематики, все работы по теме "ДП" и, соответственно, по самолету "130" были постепенно прекращены на основании Постановления Совета Министров СССР от 5 февраля 1960 года за No.138-48. Построенные планера самолетов "130" частично были утилизированы, а несколько из них были переданы в КБ В.Н.Челомея. Работы по проекту "ДП" и самолету "130" были использованы в следующей, близкой по назначению работе КБ - ракетоплане "136" ("Звезда").







 ЛТХ:
Модификация   ДП
Размах крыла, м   2.80
Длина самолета, м   8.80
Высота, м   2.20
Площадь крыла, м2
Масса, кг   2050
Максимальная скорость, М   10
Дальность полета, км   4000


 Доп. информация :

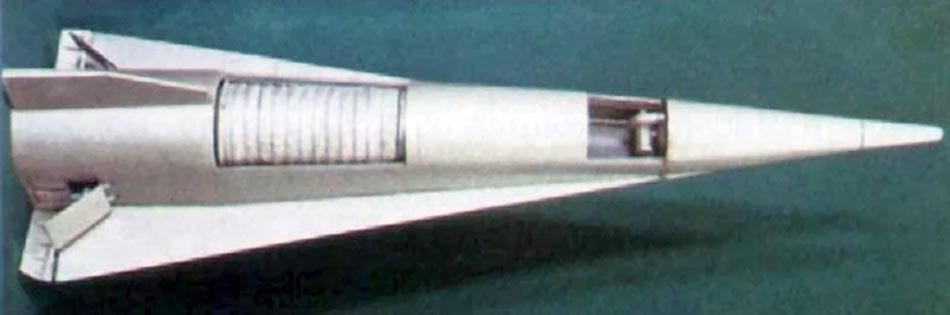

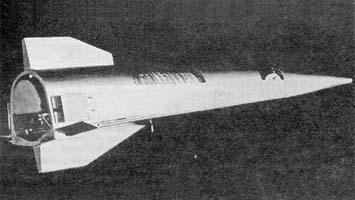

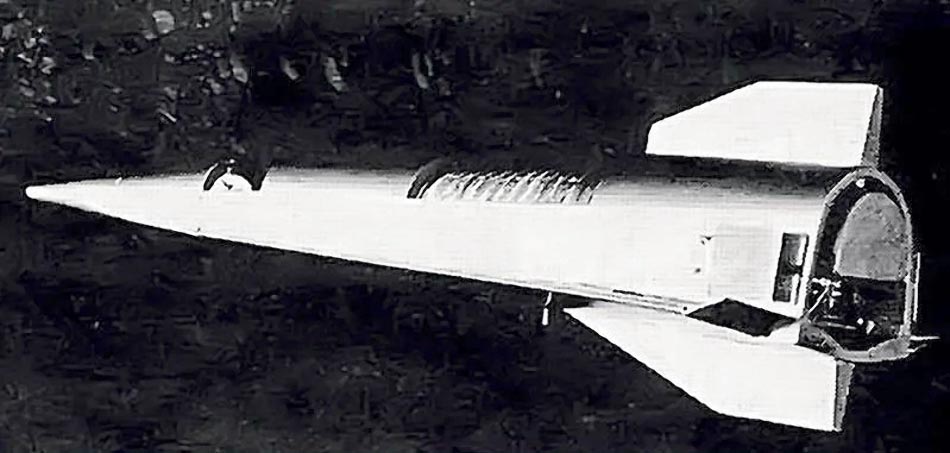

  Фотографии:

 Ту-130
 Ту-130







Список источников:

Авиация и космонавтика 1999-10. Ригмант В.Г. Под знаками "АНТ" и "Ту"
