Комплекс имеет следующие характеристики, определяющие его возможности и техническое совершенство:

• дальность полета разведчика - 170-180 км;

• глубина разведки - 70-80 км;

• скорость полета разведчика - 875-950 км/ч;

• высоты старта разведчика - 0-2000 м;

• высота полета ведения фоторазведки -200-1000 м;

• высота полета ведения телевизионной разведки - 300-1000 м;

• полоса фотографирования (в долях высоты полета) ширина -10 Н; длина -220 Н;

• ширина полосы телевизионной разведки - 2,2 Н;

• ширина полосы радиационной разведки - 2 Н;

• количество разворотов по траектории полета - 2 ;

• дальность перебазирования комплекса с подготовленным к пуску разведчиком - до 500 км;

• скорость передвижения наземных средств по шоссейным дорогам, днем -45 км/ч, ночью - 30 км/ч;

• время подготовки к пуску БПЛА из стартового положения - 15 мин;

• время подготовки к повторному пуску - 4 часа;

• возможность повторного использования разведывательного БПЛа- до 5 раз.

В состав комплекса "Рейс" входили:

1. разведывательного БПЛА Ту-143 с бортовой системой программно-командного управления и сменным разведывательным оборудованием;

2. комплекс средств наземного обеспечения подготовки к пуску, пуска, транспортировки и обслуживания БПЛА Ту-143;

3. подвижные наземные средства приема, обработки, дешифрирования и передачи разведывательной информации.

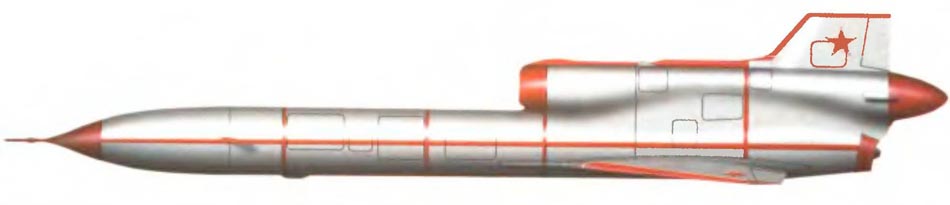

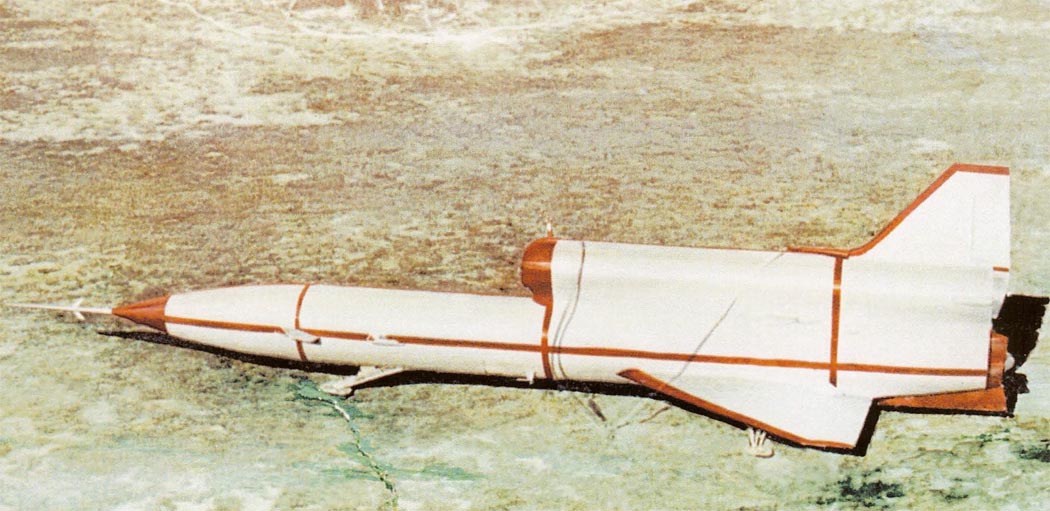

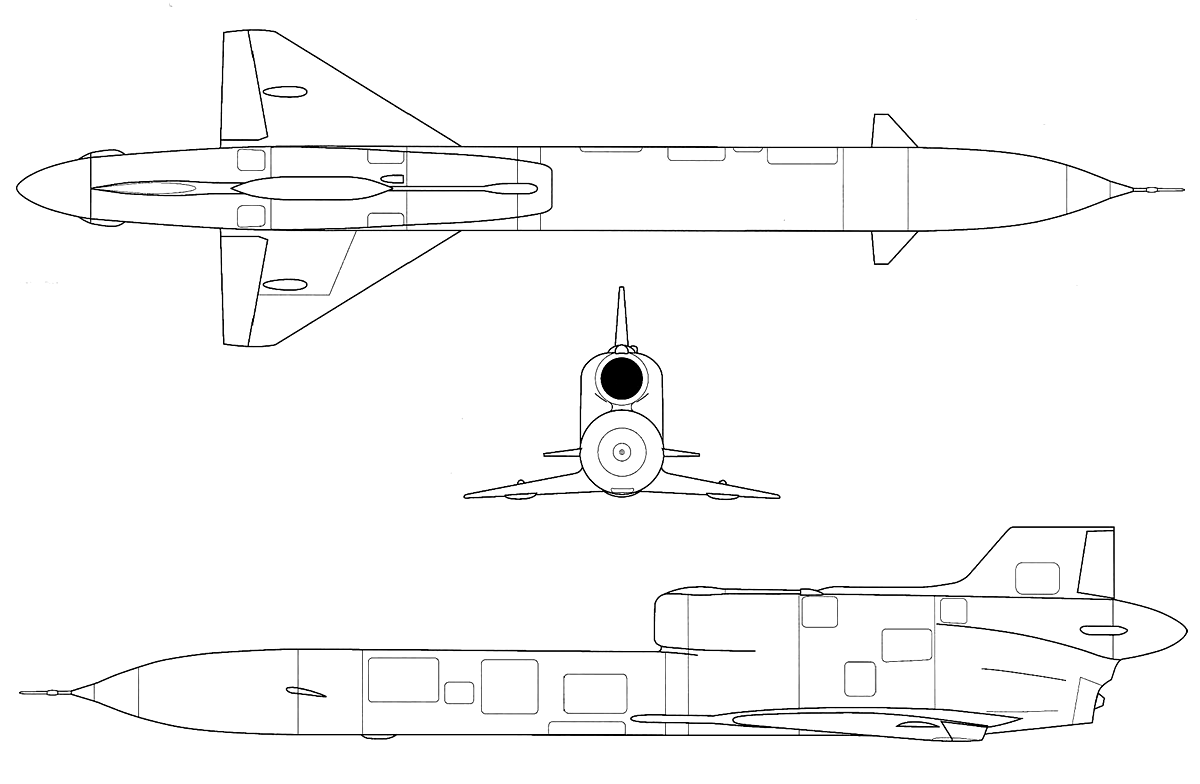

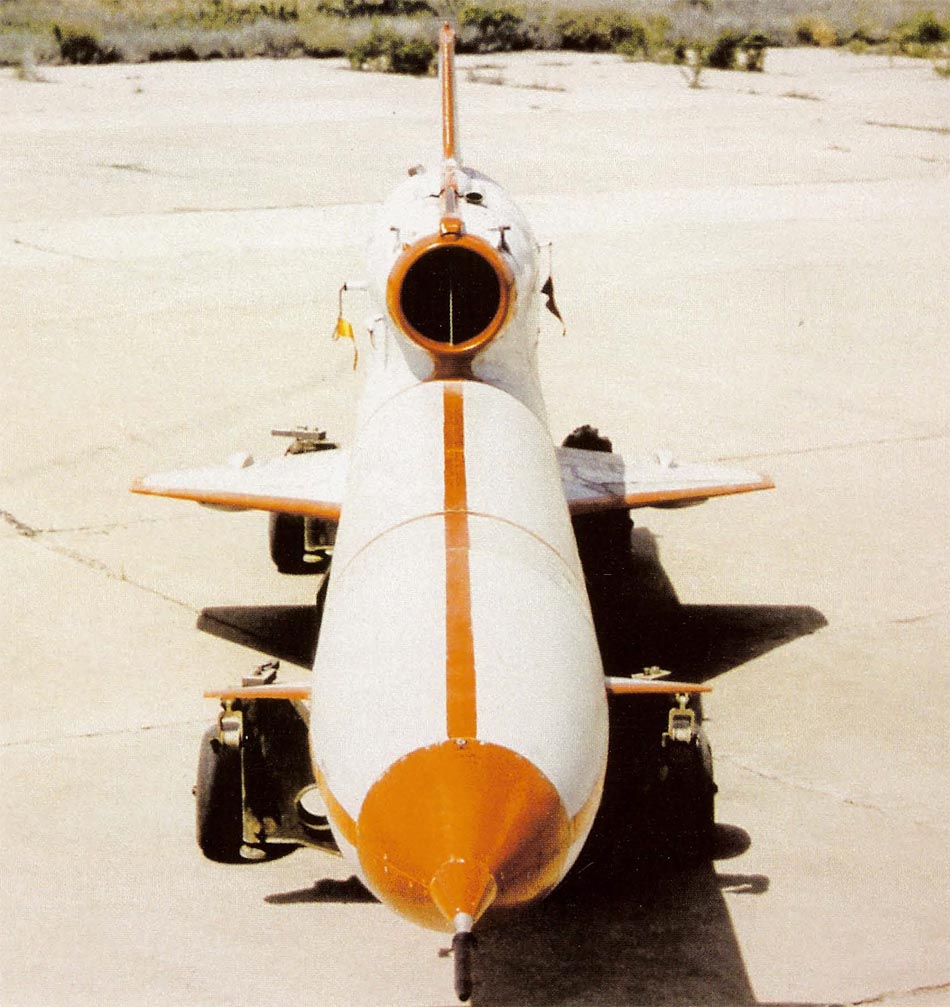

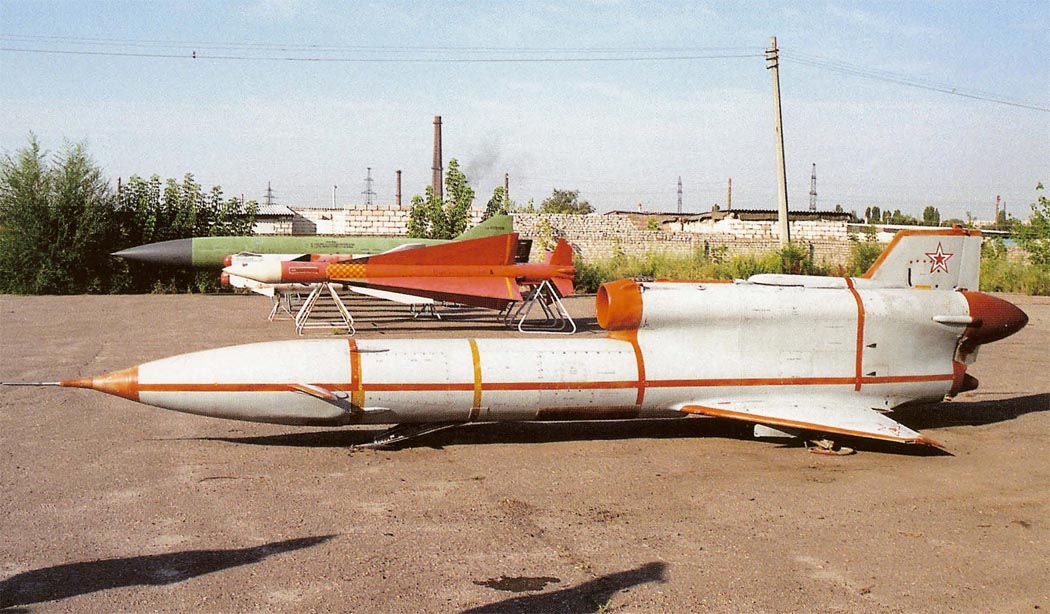

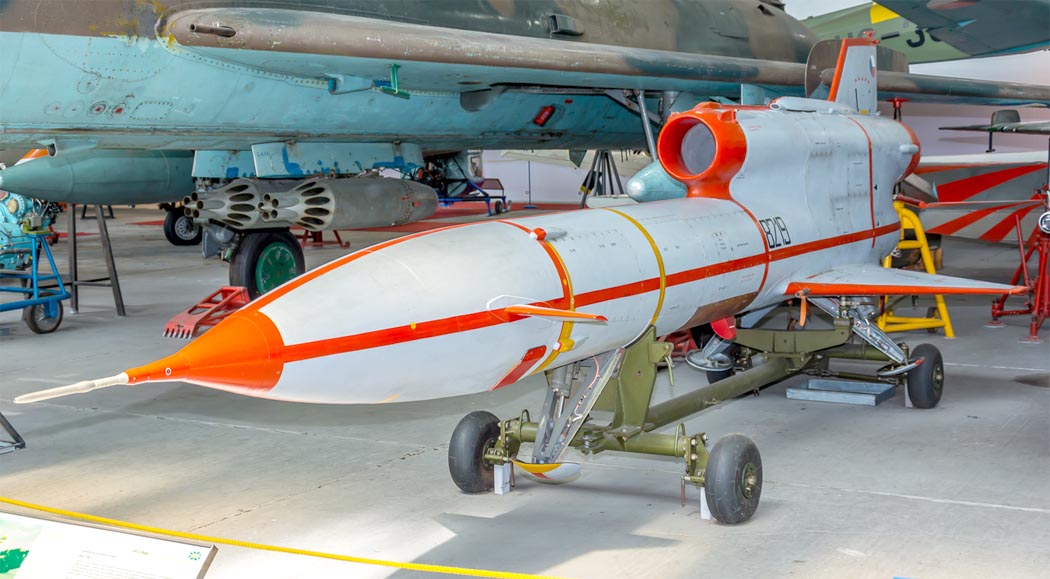

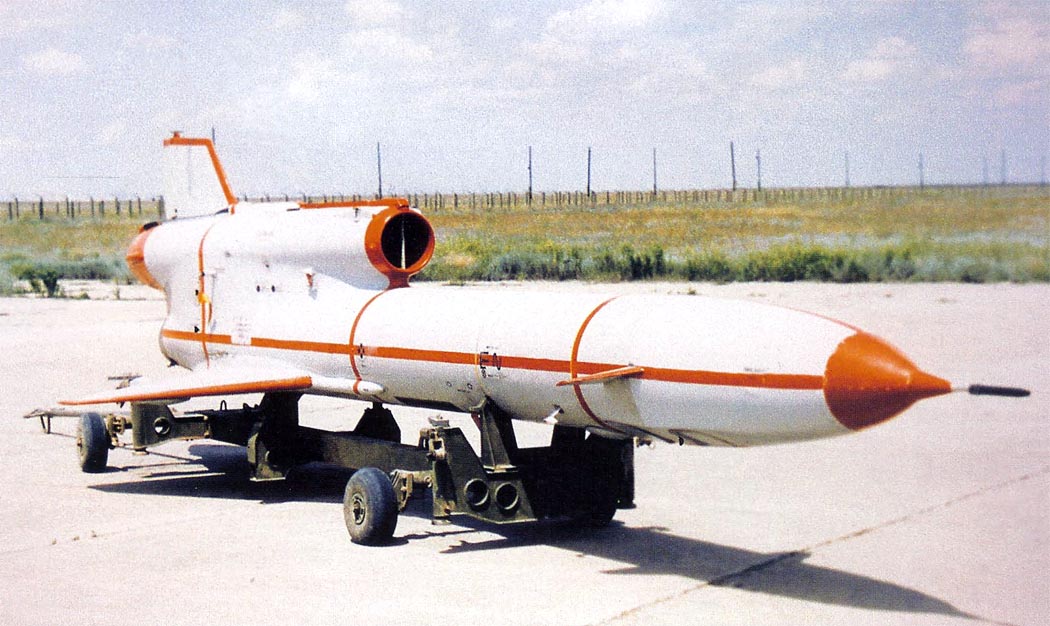

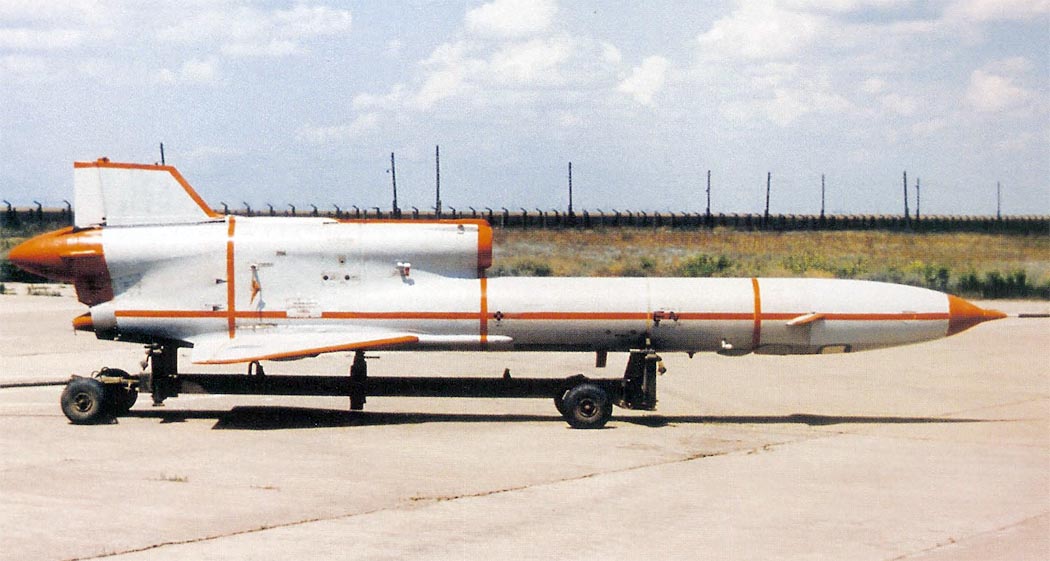

Разведывательный БПЛА Ту-143 спроектирован по схеме "бесхвостка". Представляет из себя цельнометаллический моноплан с низкорасположенным треугольным крылом малого удлинения. В передней части фюзеляжа самолета установлен неподвижный дестабилизатор треугольной формы в плане, обеспечивавший необходимый запас устойчивости на маршевых режимах полета.Треугольное крыло имело стреловидность по передней кромке 58 градусов и небольшую обратную стреловидность по задней кромке. Фюзеляж круглого сечения с переходом в овальное в зоне установки маршевого ТРД . Воздухозаборник располагался над фюзеляжем, и в его хвостовой части, в зоне установки вертикального оперения, переходил в хвостовой парашютный контейнер. По всему размаху задней кромки крыла располагались элевоны, являвшиеся органами управления как по крену, так и по тангажу. Вертикальное оперение, со стреловидностью по передней кромке 40°, состояла из киля с небольшим форкилем и руля направления. Основными материалами, из которых выполнялся БПЛА, был алюминиевый сплав Д-16 и его модификации, магниевый сплав АМГ-6 и композиционные материалы (стеклоткани с сотовыми наполнителями). Малые размеры БПЛА Ту-143, расположение воздухозаборника сверху фюзеляжа и применение соответствующих материалов способствовали снижению ЭПР.

Конструктивно-технологически фюзеляж разведывательного БПЛА Ту-143 был разбит на четыре отсека: Ф-1, Ф-2, Ф-3 и Ф-4.

Носовой отсек Ф-1, представлявший из себя съемную конструкцию, был полностью сменяемым (контейнер с фотоаппаратурой или контейнер с телевизионным оборудованием), а также предусматривал замену отдельных блоков. Отсек выполнялся из стеклопластика и имел фотолюк для объективов соответствующей аппаратуры. Разведывательная аппаратура в отсеке размещалась на стержневой раме. Отсек Ф-1 крепился болтами по контуру к шпангоуту 3 фюзеляжа, а его передняя часть опиралась на передний конец стержневой рамы отсека. Носовой отсек Ф-1 мог отстыковываться от фюзеляжа и храниться отдельно.

Отсек Ф-2 служил для размещения бортовой аппаратуры управления и системы электроснабжения.

Отсек фюзеляжа Ф-3 и служил для размещения топливного бака, внутри которого проходил канал воздухопровода от воздухозаборника к двигателю, топливного насоса, топливного аккумулятора, противоперегрузочного устройства и гидронасоса. Внутри отсека устанавливался маршевый двигатель типа ТРЗ-117 с коробкой агрегатов. Двигатель соединялся с воздухозаборником с помощью приставки, конструктивно выполнявшейся заодно с маслобаком. К стартергенератору, установленному на двигателе, подходил патрубок с охлаждающим забортным воздухом.

Отсек фюзеляжа Ф-4 являлся гондолой двигателя, в верхней части переходящей в парашютный контейнер и вертикальное оперение. В парашютном контейнере находился посадочный парашют, а в его сбрасываемом коке -тормозной парашют. Под парашютным контейнером в специальном обтекателе, сбрасываемом вместе с коком, располагались пирозамки узлов отцепки тормозного парашюта и перецепки посадочного парашюта. Под фюзеляжем находился стартовый твердотопливный ускоритель типа СПРД-251.

Посадочное устройство состояло из трехопорного шасси пяточного типа, выпускаемого при посадке. Передняя опора убиралась в отсек Ф-2, две основные опоры - внутрь консолей крыла. Поступательная горизонтальная скорость гасилась с помощью тормозного парашюта, вертикальная посадочная -с помощью посадочного парашюта и тормозного твердотопливного двигателя, срабатывавшего по касанию крыльевых щупов тормозной системы.

Разведывательное оборудование в варианте фоторазведчика состояло из панорамного аэрофотоаппарата типа ПА-1 с запасом фотопленки 120 м. Интервалы фотографирования устанавливались автоматически в зависимости от высоты полета, получаемой от АБСУ.

Телевизионная разведка производилась с помощью аппаратуры типа И-429Б "Чибис-Б", с передачей телевизионного изображения на землю по радиоканалу, связывавшего борт и наземные пункты. Одновременно на землю передавались метки привязки по дальности маршрута, получаемые от АБСУ.

Радиационная разведка осуществлялась с помощью аппаратуры "Сигма-Р", с возможностью передачи информации по радиоканалу.

Автоматическая бортовая система управления АБСу-143 предназначалась для стабилизации БПЛА относительно центра масс, выдерживания заданных параметров полета в автоматическом запрограммированном режиме, выдачи команд и текущей информации в разведывательную аппаратуру, а также необходимых команд в систему посадки. АБСу-143 включала в себя:

• автопилот АП-143

• доплеровский измеритель скорости и угла сноса ДИСС-7

• вычислитель В-143

• радиовысотомер малых высот А-032

• блок ввода высоты БВВ-1

По сигналам от АБСУ с помощью гидравлической системы осуществлялось управление органами управления самолета. Давление в системе создавалось электрогидравлическим насосом типа 465П, непосредственное управление от трех рулевых машин типа РМ-100.

Боевое применение разведывательного БПЛА Ту-143 обеспечивалось средствами стартовой позиции, в состав которой входили:

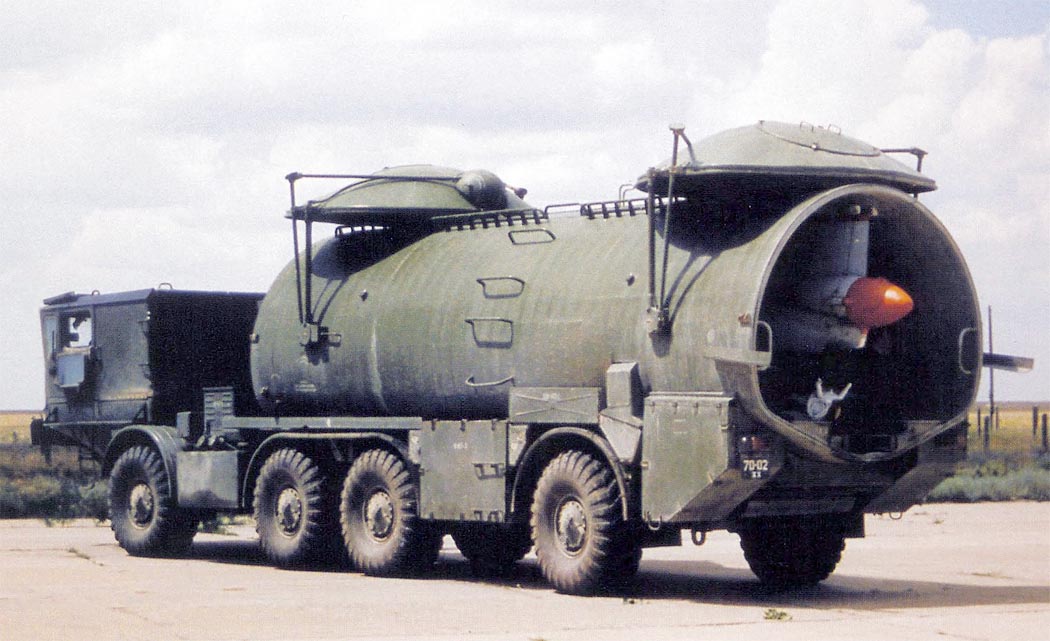

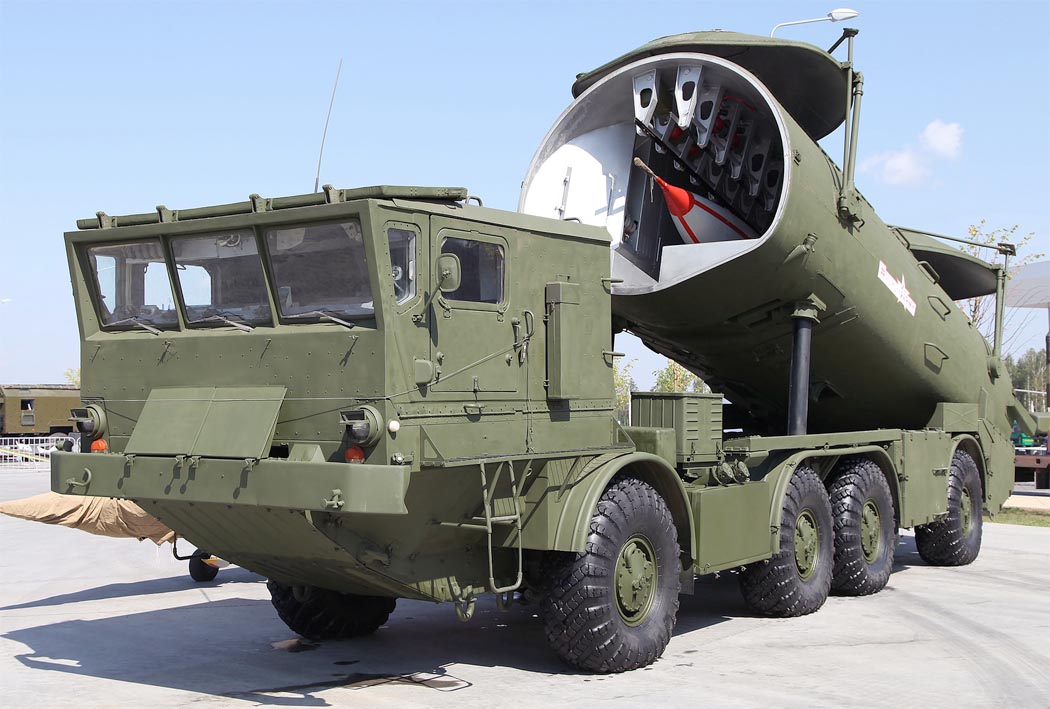

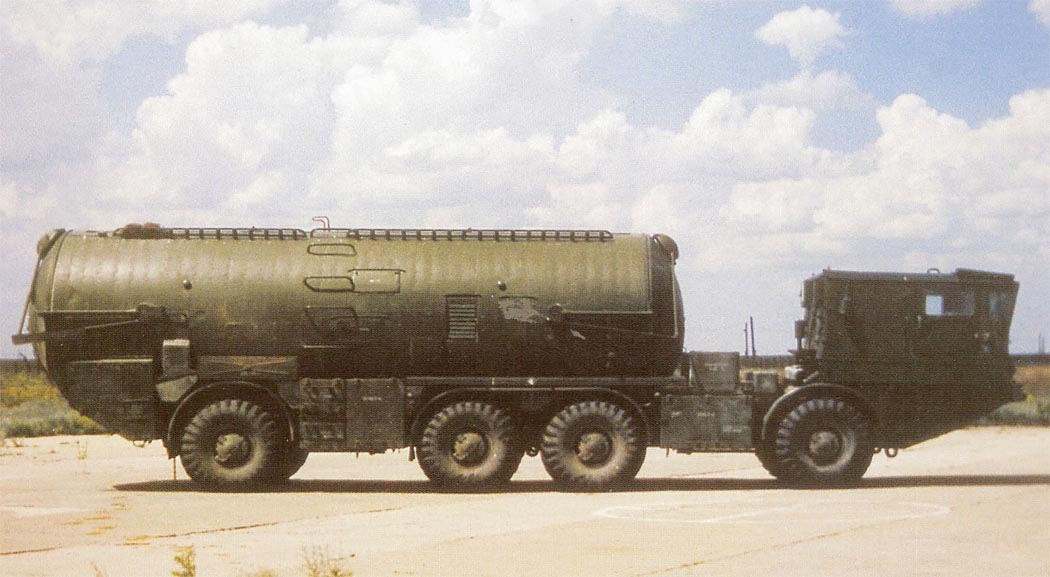

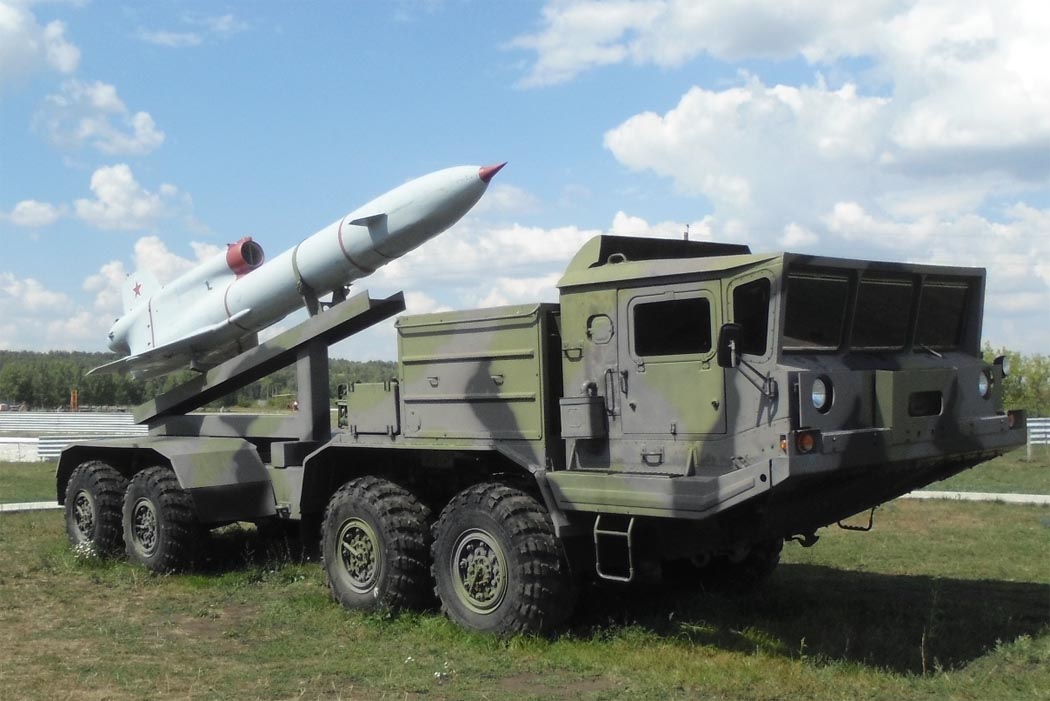

• самоходная пусковая установка СПУ-143

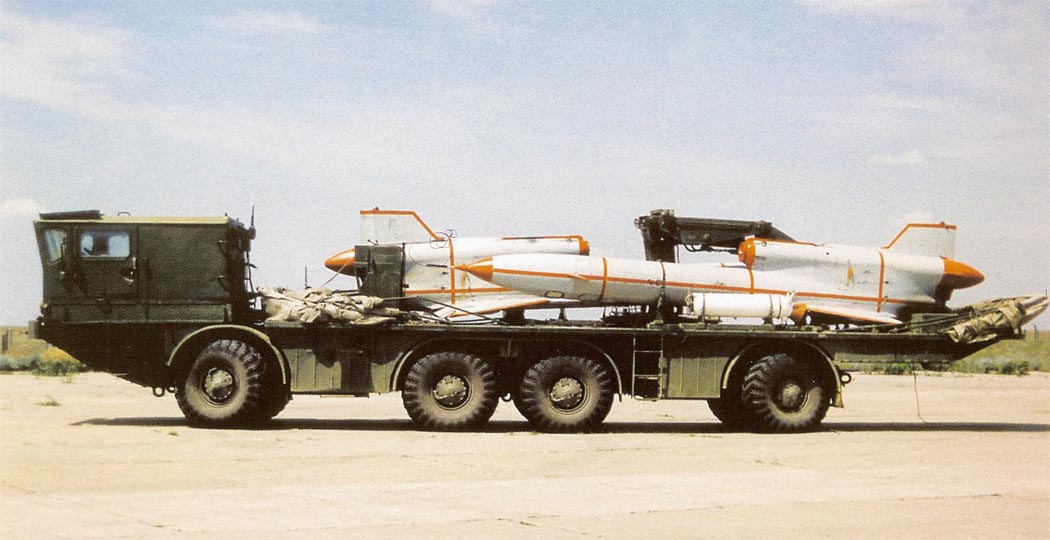

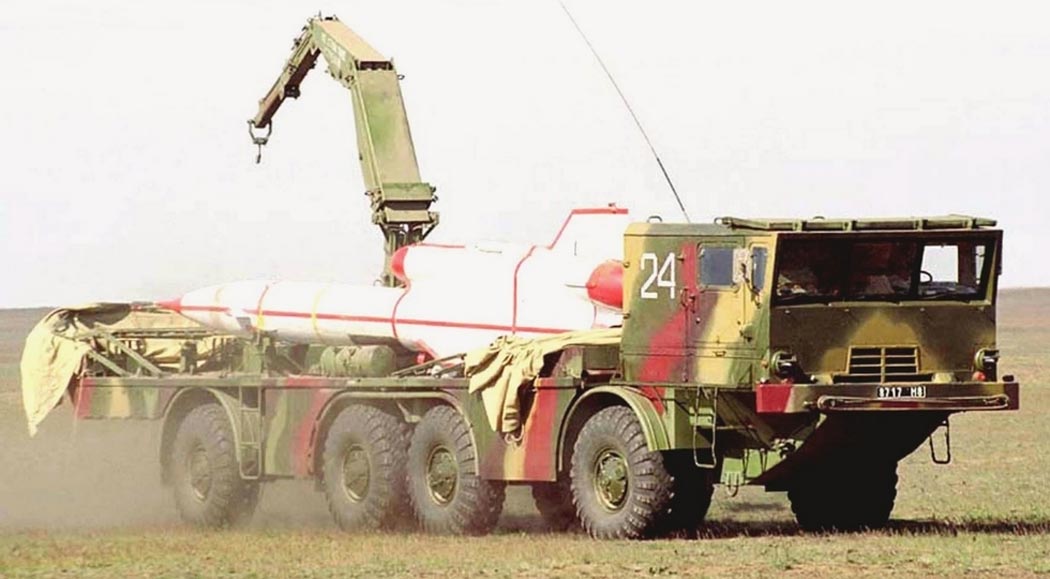

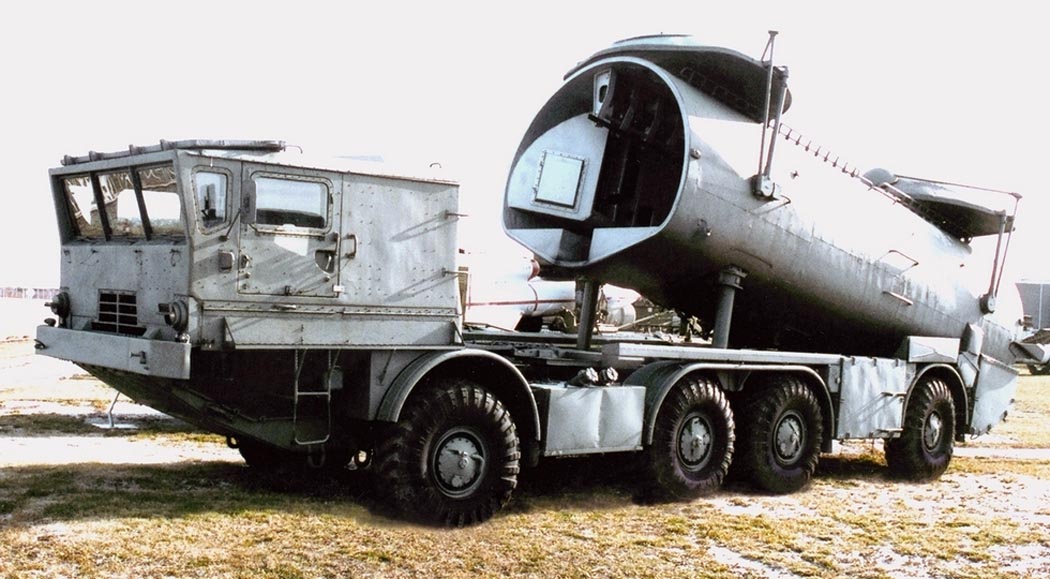

• транспортно-заряжающая машина ТЗМ-143

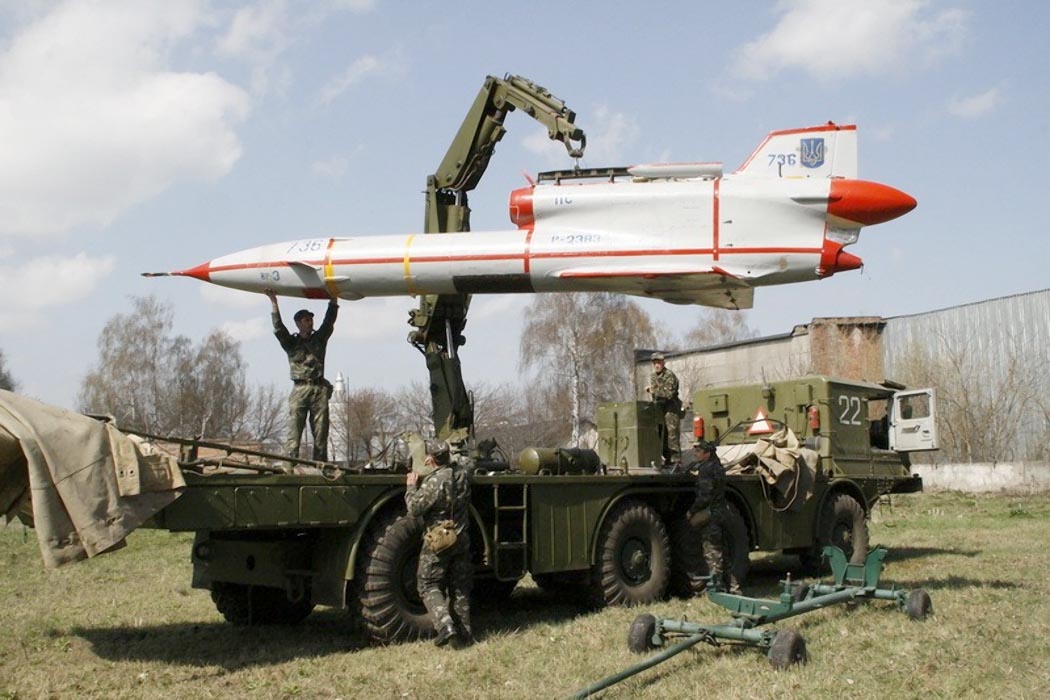

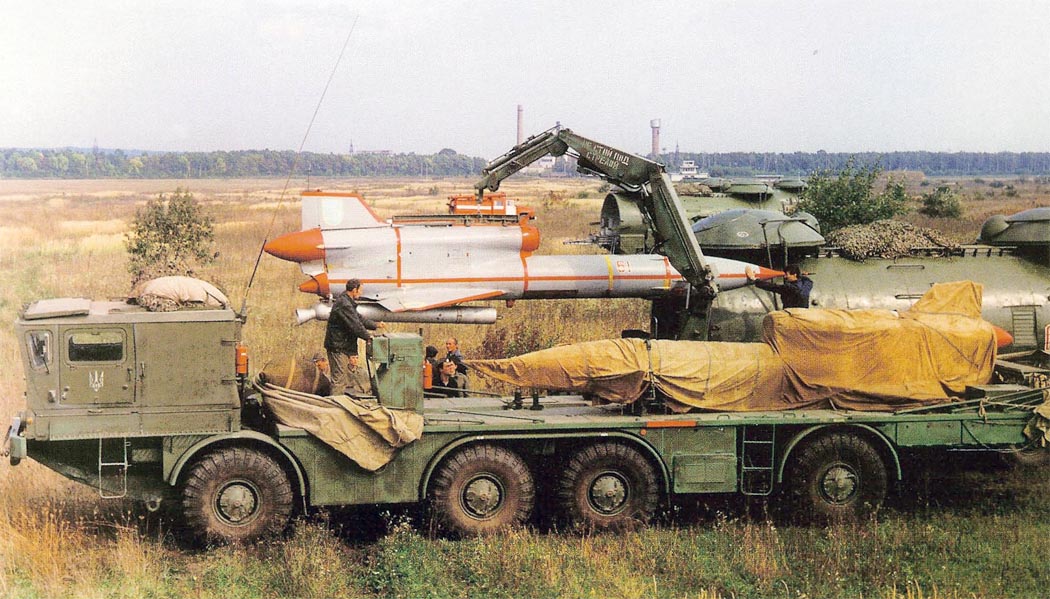

Обе на базе тягачей БАЗ-135МБ. С помощью СПУ-143 производились прицеливание и пуск самолета-разведчика, с помощью ТЗМ-143 производились операции транспортировки, эвакуации с места посадки и подготовки.

Операции по оперативному, периодическому техническому обслуживанию БПЛА Ту-143 производились на технической позиции. В ее состав входили контрольно-проверочные станции КИПС-1, КИПС-2 и источник питания АПА-50М,входившие в контрольно-проверочный комплекс КПК-143, набор мобильных средств заправки самолета энергоносителями (топливо, воздух, масло и т.д.), автокран, пожарные и грузовые автомобили. Поставка и хранение БПЛА Ту-143 осуществлялись в контейнерах.

На площадке посадки осуществлялось приземление Ту-143 и извлечение разведывательной информации. К площадке, размерами не менее 700х700 м имелись подъездные пути для ТЗМ -143 и лаборатории сбора материалов.

Пункт приема, обработки и дешифрирования разведывательной информации ПОД-3 обеспечивал оперативное получение разведывательной информации и передачу ее в войсковые каналы связи потребителям.ПОД-3 включал в себя лаборатории обработки и дешифрирования фотоматериалов, лабораторию приема и регистрации данных телевизионной или радиационной разведки, передаваемых по радиолинии с борта разведывательного БПЛА, лабораторию сбора материалов и автономную электростанцию ЭСД-30.

Взаимодействие и боевая работа составных элементов комплекса осуществлялась следующим образом и в следующей последовательности:

самолет-разведчик находится на длительном хранении, носовой контейнер с разведывательной аппаратурой, ДИСС-7, В-143 законсервированы, упакованы и уложены в транспортную тару-контейнеры.

Расконсервация производилась силами технической позиции, там же происходили автономные и совместные проверки бортового оборудования и систем.

Ту-143 полностью снаряжался и готовился к применению, включая установку пиропатронов в агрегаты системы посадки. Проводилась заправка расходными материалами и комплексная проверка. В транспортном положении БПЛА Ту-143 в СПУ-143 и на ТЗМ-143 размещался на опорах. На ТЗМ-143 БПЛА Ту-143 перевозился с отстыкованным СПРД-251, а в СПУ-143 с состыкованным СПРД-251.

Аппаратура "Квадрат" выводила пусковую установку в заданную точку с определенной точностью (стартовая позиция).

Заранее подготовленная программа полета вводилась непосредственно перед стартом в бортовой блок ввода данных БВД-1.

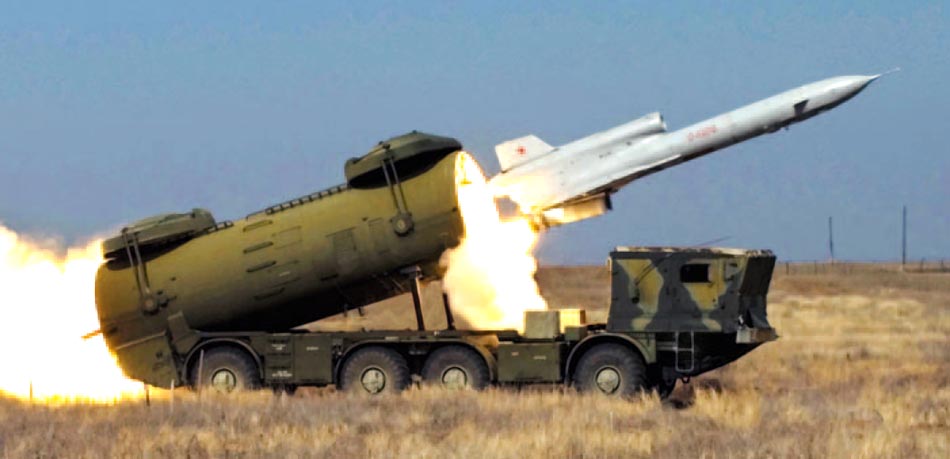

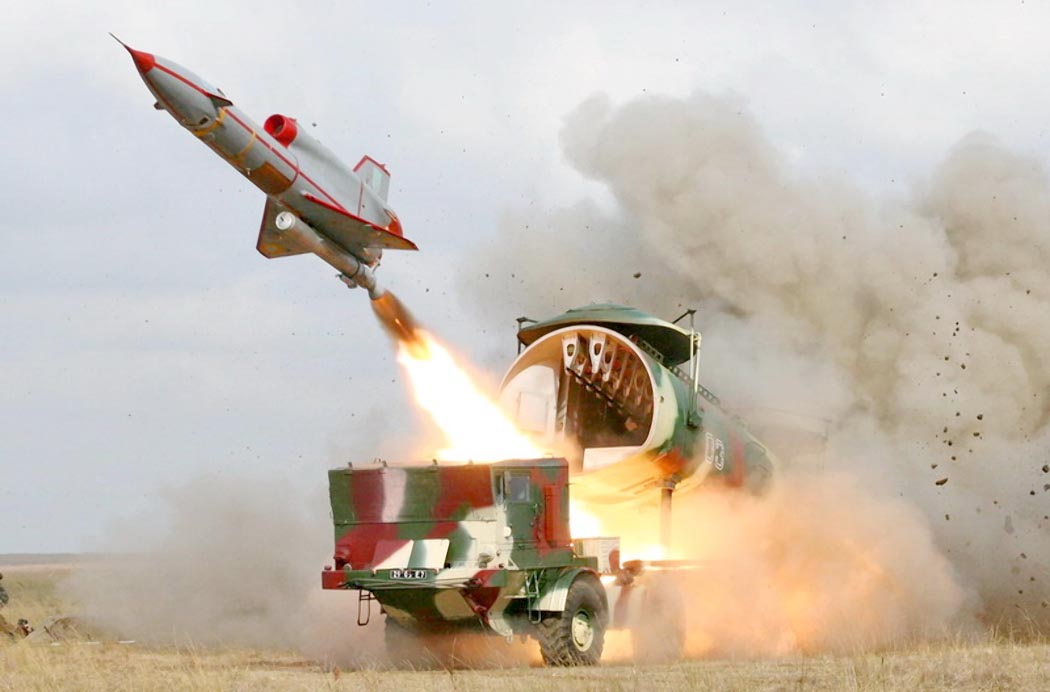

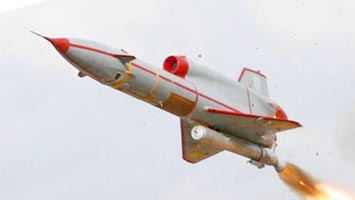

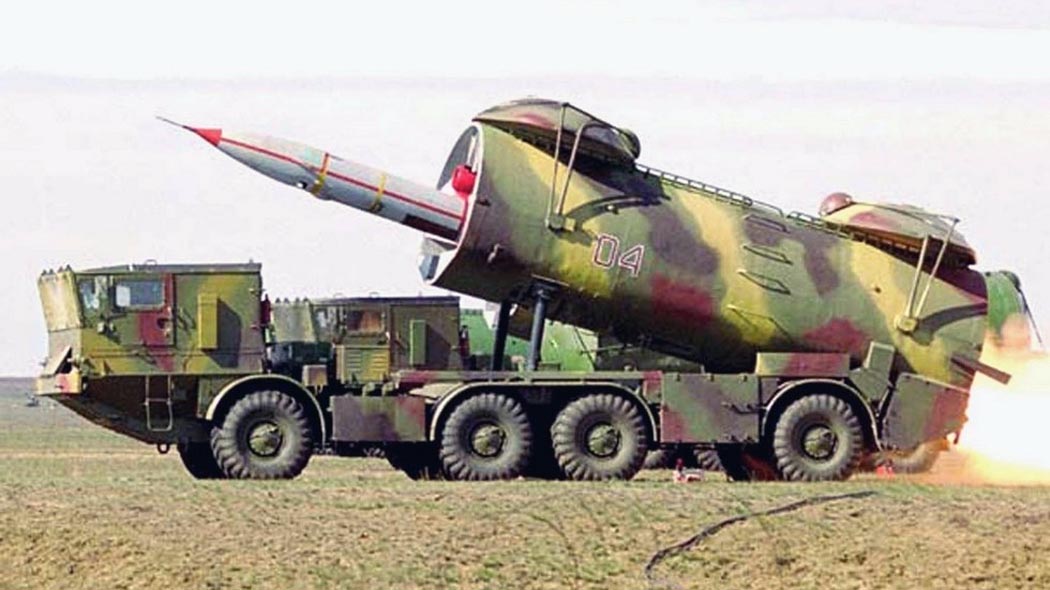

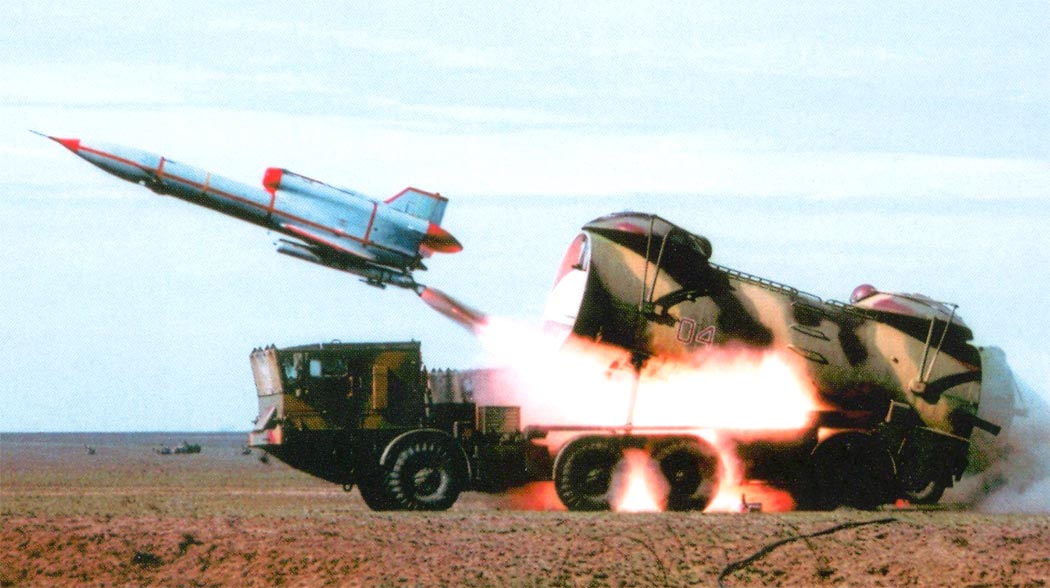

Предстартовая проверка проводилась боевым расчетом, размещавшемся в кабине СПУ-143. После выдачи сигнала готовности, запускался маршевый двигатель и шла команда на "Старт". Подрывались пиропатроны СПРД-251 и самолет-разведчик стартовал под углом 15° к горизонту. Безопасное отделение СПРД-251 обеспечивалось специальным отрывным двигателем, срабатывавшим по падению давлению газов в стартовом ускорителе.

На участке выхода БПЛА Ту-143 на маршевый участок, АБСу-143 обеспечивала разгон с набором высоты согласно введенной программы. На протяжении всего полета, начиная с момента старта, АБСУ обеспечивала стабилизацию БПЛА относительно центра масс, а также постоянное счисление пройденного пути и управление по углу сноса. Кроме выдерживания запрограмированной траектории полета АБСУ выдавала в разведывательные системы и в системы посадки следующие данные и команды:

• пройденный путь от точки старта;

• значение заданной высоты полета;

• значение текущей геометрической высоты полета;

• команды на включение и выключение разведаппаратуры;

• команду на останов маршевого двигателя при достижении заданной дальности;

• команду на запуск программного механизма системы посадки.

В процессе полета производилась разведка по маршруту. Аэрофотосъемка на фотопленку производилась по всему маршруту полета. С целью получения оперативных разведданных производилась телевизионная разведка, дававшая уточненную информацию о состояние объектов дислокация которых была известна. Оба вида разведки - дневные. Интервалы фотографирования для фоторазведки устанавливались автоматически в зависимости от высоты полета, получаемой от АБСУ. Бортовая телевизионная аппаратура передавала телевизионное изображение местности по радиоканалу на землю. Одновременно с видеосигналом на землю передавались метки дальности, поступавшие от АБСУ, для привязки изображения к местности. Прием телеизображения на земле велся в пределах прямой видимости.

По окончанию разведывательного полета БПЛА Ту-143 разворачивался по программе и возвращался обратно в зону посадки, где осуществлялась операция посадки.

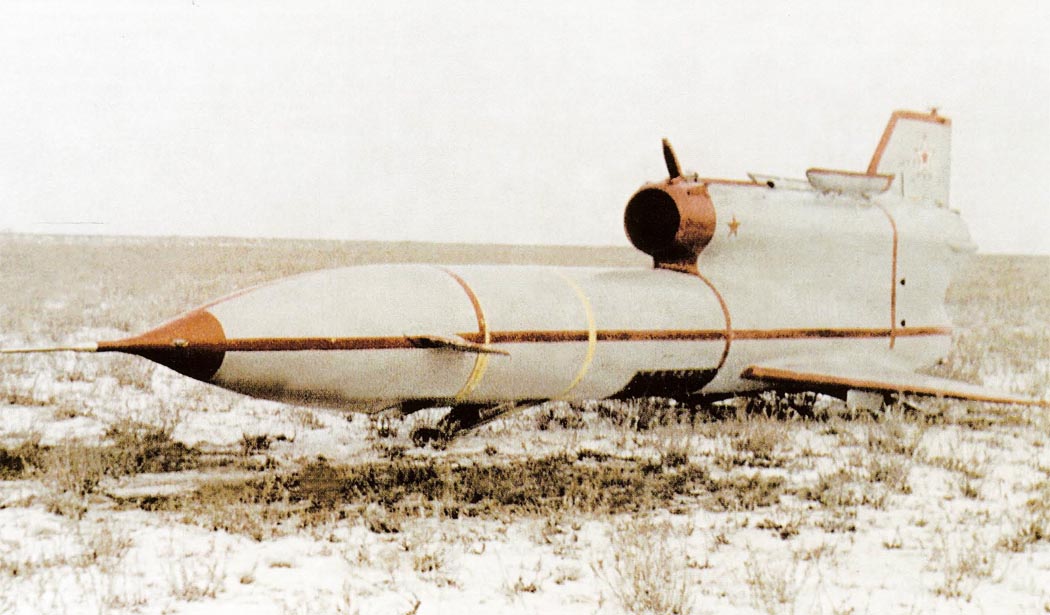

Операция посадки производилась в два этапа: останов двигателя, предполетный маневр ("горка") и собственно посадка с помощью двухкаскадной парашютно-реактивной системы и шасси. Предполетный маневр выполнялся с целью создания условий для ввода в действие тормозного парашюта, который выпускался при снижении скорости в конце "горки". На 11 секунде после ввода тормозной парашют сбрасывался и вводился в действие посадочный парашют, который переводил БПЛА Ту-143 в режим вертикального снижения. По сигналу программного механизма системы посадки происходила последовательная перецепка посадочного парашюта, выпуск щупов и шасси. БПЛА переводился в горизонтальное положение и снижался на парашюте до момента касания земли щупами. При касании земли щупами срабатывал твердотопливный тормозной двигатель мягкой посадки и вертикальная скорость снижения уменьшалась с 6 м/с до 2 м/с. В момент касания земли при обжатии амортизаторов опор "Рейс-Д шасси отстреливался посадочный парашют и тормозной двигатель, этим предотвращалось опрокидование самолета-разведчика за счет парусности парашюта.

Далее производился поиск места посадки и изъятие разведывательной информации и доставка БПЛА Ту-143 для последующей подготовки к повторному использованию.
