главная беспилотные аппараты

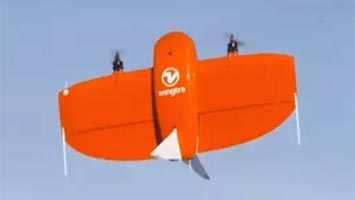

   WingtraOne

Разработчик: Wingtra
Страна: Швейцария
Первый полет: 2015
Тип: Картографический БПЛА
  ЛТХ     Доп. информация



WingtraOne - легкий БПЛА, созданный швейцарской компанией Wintra с помощью своих ведущих отраслевых партнеров Pix4D и Septentrio. Первый полет прототипа беспилотника состоялся в 2015 году. WingtraOne представляет собой беспилотный летательный аппарат с вертикальным взлетом и посадкой (VTOL) предназначенный для сбора данных посредством аэрофотосъемки. Летает БПЛА при помощи двух элеткромоторов, питаемых от батареи литий-ионным аккумуляторов Samsung INR 18650 25R, с удельной мощностью 99 Вт*ч.

По оценке технического директора компании Wingtra Armin Ambühl, с учётом последних обновлений WingtraOne PPK может предложить то, что еще никогда не достигалось беспилотной съемкой, - широкий охват и высокое разрешение при сверхвысокой точности. Например, в ходе одночасового полета WingtraOne может покрыть 130 га, что равно 240 футбольным полям, и предоставляет карты при GSD менее 1 см / пиксель с абсолютной точностью до 1 см.

До настоящего времени в мире беспилотной картографии преобладали два типа дронов: с неподвижными крыльями и мультироторы. Дроны с неподвижными крыльями способны покрывать обширные районы, но не могут предоставлять исключительно точные данные. С другой стороны, мультироторы могут обеспечить высокую точность, но они производят съёмку лишь небольших территорий.

Wingtra обладает двойным преимуществом - VTOL (вертикальный взлет и посадка) и новейшая технология PPK ( Post-Processed Kinematics - пост-обработанная кинематика) . VTOL сочетает в себе лучшее обоих видов дронов: мультироторов и с неподвижными крыльями. Вертикальный взлет и посадка означают автоматическую работу и более плавный режим для бортовых датчиков. Во-вторых, эффективный полет в варианте неподвижного крыла означает гораздо больший охват по сравнению с любым сопоставимым мультиротором.

RTK (кинематика в реальном) времени требует подключения к базовой станции в реальном времени и корректирует сигналы GPS во время полета, а PPK исправляет их после полета и, следовательно, обеспечивает большую надежность и согласованность. Кроме того, PPK не зависит от базовых станций или сетей базовых станций, имеет высокую надежность, точность и удобство и экономию времени. Для получения точных аэрофотоснимков до 1см не требуется специальная подготовка к полету и интенсивных этапов последующей обработки. Технология PPK позволяет WingtraOne достичь точности нового уровня. PPK вычисляет сверхточные геолокации для каждого изображения, комбинируя данные GNSS с корректирующими данными, поступающими от ближайшего референсного приемника.

Высокая грузоподъемность WingtraOne позволяет интегрировать датчики самого высокого качества: Sony RX1RII и современную систему Septentrio PPK. Среднеквадратическая ошибка в 1,3 см по горизонтали и 2,3 см по вертикали без каких-либо наземных контрольных точек является значительным скачком вперед в эффективности аэрофотосъемки, экономя время в полевых условиях.

После получения данных аэрофотосъёмки пост-процессное программное обеспечение Pix4D работает как мощный инструмент для создания ортофотоснимков и 3D-моделей.

Команда Wingtra ожидает, что WingtraOne станет самым востребованным дроном для геодезических и картографических приложений. Уникальная технология VTOL уже помогла создать прочную основу на рынке приложений, от кадастровой съемки крупнейшей урановой шахты в Африке до цифрового моделирования рельефа участков в Альпах. Благодаря комбинации возможностей VTOL и PPK достигается явное преимущество перед существующими аэросъёмочными решениями.

В 2019 году WingtraOne получил мультиспектральную камеру RedEdge-MX для картрирования посевов сельскохозяйственных культур. Аппарат обеспечивает мультиспектральную съемку с высоты 120 м с разрешением 8.2 см, камера одновременно фиксирует изображение в пяти спектральных диапазонах - RGB, ближний ИК и граничный красный (Red Edge), Данные с камеры совместимы с большинством ПО для обработки.







 ЛТХ:
Модификация   WingtraOne
Размах крыла, м   1.25
Длина, м   0.68
Высота, м
Площадь крыла, м2
Масса, кг
  пустого   3.7
  полезной нагрузки   0.8
  максимальная взлетная   4.5
Тип двигателя   2 ЭД
Мощность, л.с.   1 х
Крейсерская скорость, км/ч   58
Продолжительность полета, мин   55
Радиус действия, км   8
Скороподъемность, м/мин   360
Практический потолок, м   3000


 Доп. информация :


  Фотографии:

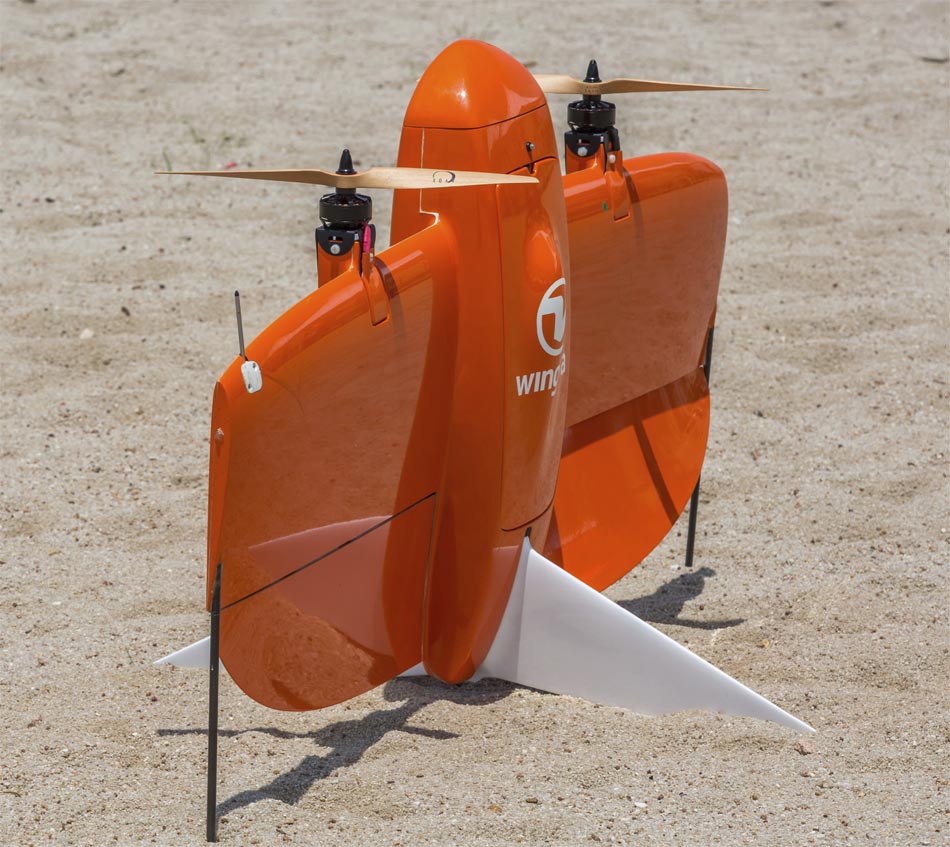

 WingtraOne

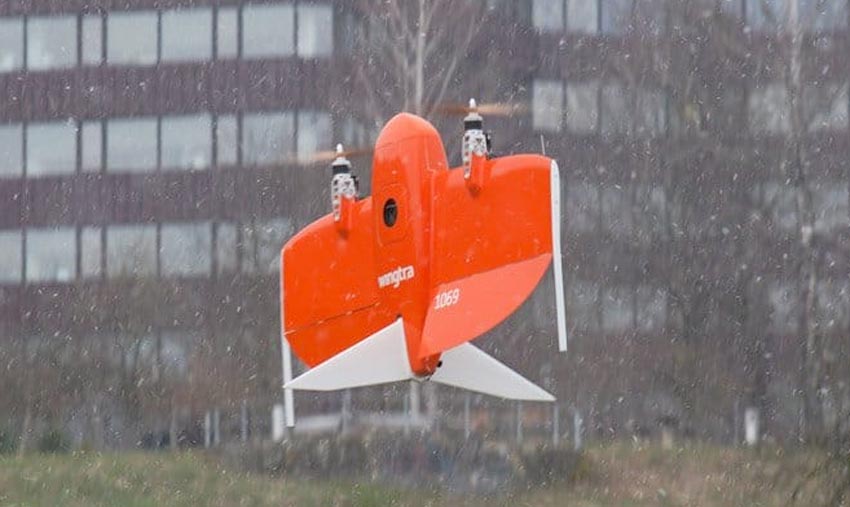

 WingtraOne

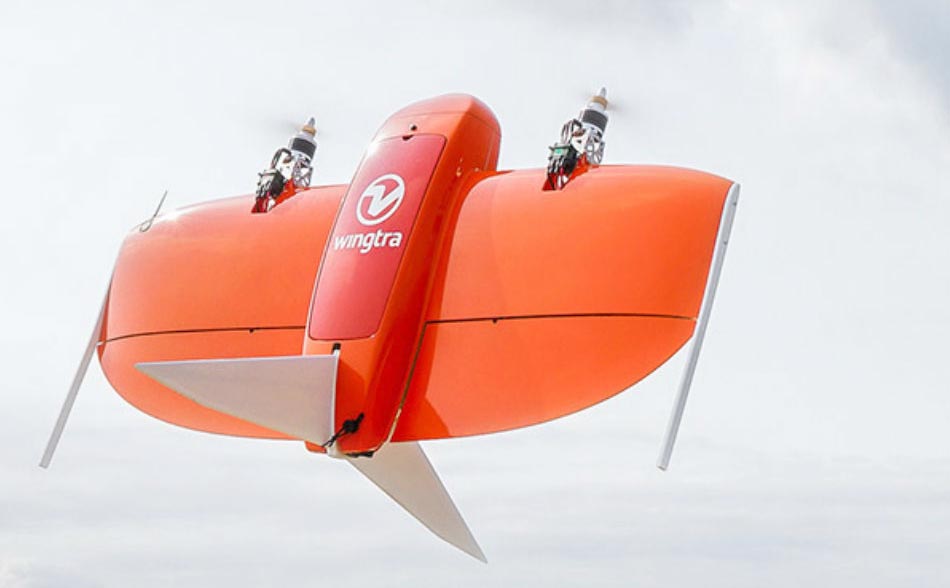

 WingtraOne

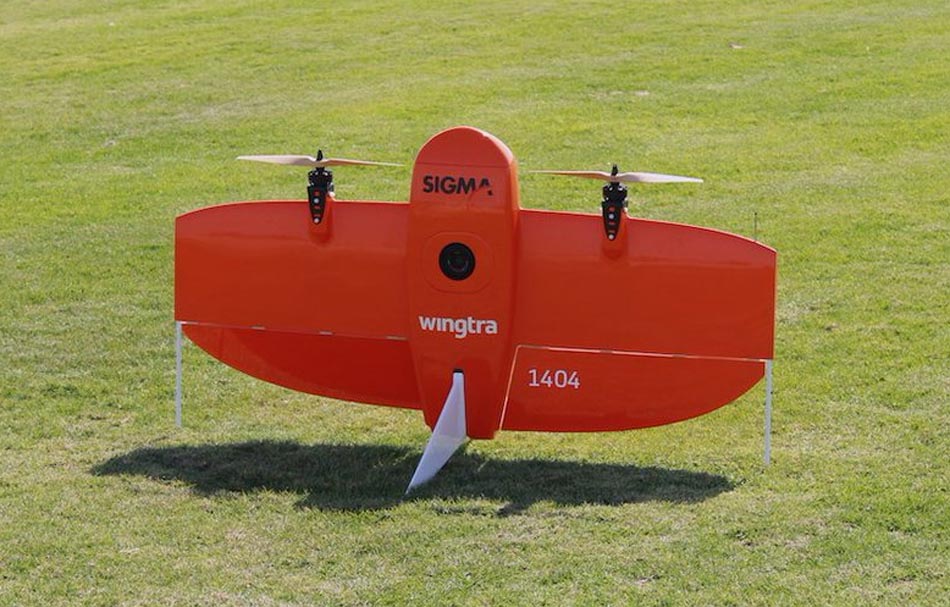

 WingtraOne

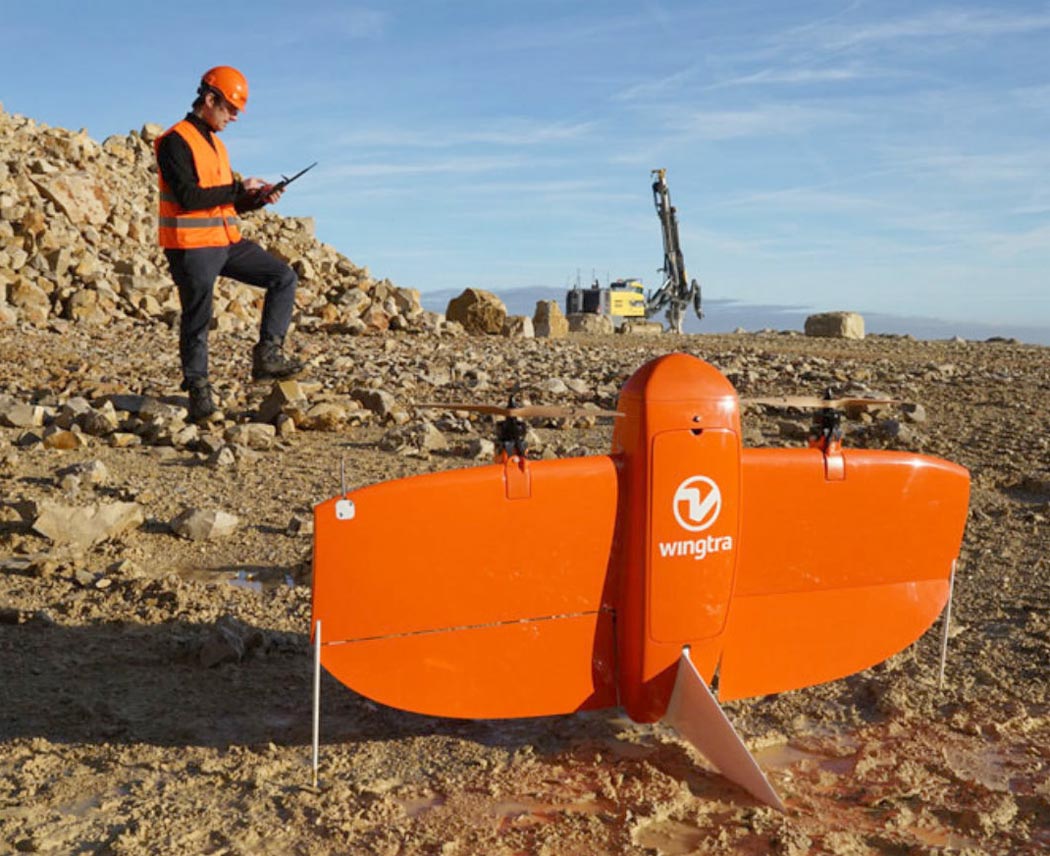

 WingtraOne на рабочей площадке







Список источников:

Bespilotnik.org. Дрон WingtraOne PPK задает новый стандарт аэрофотосъемки
Dronomania.ru. WingtraOne PPK: новый отраслевой стандарт в беспилотной фотограмметрии
Wingtra.com. WingtraOne Professional Surveying and Mapping Drone
