   YQM-98 Compass Cope (R-Tern)

Разработчик: Boeing
Страна: США
Первый полет: 1974
Тип: Дальний разведывательный БПЛА
  ЛТХ     Доп. информация



Первый полет высотного разведывательного беспилотника YQM-98A состоялся в августе 1974 г. Продолжительность этого полета была всего 1 час 50 мин, что несомненно мало, для аппарата по программе Compass Cope, предусматривающей создание многоцелевого высотного БПЛА с продолжительностью полёта более 24 часов. По программе были созданы и соревновались два беспилотника YQM-94A и YQM-98A.

При выполнении пятого испытательного запуска в ноябре 1974 г. беспилотный самолёт достиг высоты около 17000 метров и находился в воздухе более 24 ч. Взлет и посадка беспилотного аппарата происходила как и у YQM-94A т.е. на обычную ВПП.

По конструкции YQM-98A представляет собой свободнонесущий моноплан с низкорасположенным крылом. Управление полётом осуществляется из наземного центра, в котором имеется стандартное оборудование кабины пилотируемого самолёта, телевизионный монитор, устройство отображения навигационных данных, аппаратура системы передачи радиокоманд и РЛС. Compass Cope осуществлял взлёт и посадку на обычную ВПП.

Из особенностей конструкции БЛА YQM-98A Compass Cope можно выделить:

  • Крыло - имеет большое удлинение и малый угол стреловидности, снабжено двухсекционными и четырёх секционными интерцепторами. Изготовлено в основном из композиционных материалов.
  • Фюзеляж - типа полумонокок, почти прямоугольного сечения с плавным переходом к круглому в хвостовой части. Носовой и хвостовой обтекатели и передняя часть фюзеляжа лёгкосъемные.
  • Хвостовое оперение - состоит из двух разнесённых килей с рулями направления и стабилизатора с рулём высоты по всему размаху.
  • Шасси - трёхстоечное убирающееся.
  • Силовая установка - один ТРД YF104-GA-100 расположен в гондоле над фюзеляжем. Топливо размещается в крыльевых и фюзеляжных баках.







 ЛТХ:
Модификация   YQM-98A
Размах крыла, м   24.75
Длина, м   11.70
Высота, м   2.44
Площадь крыла, м2   32.20
Масса, кг
  пустого   2500
  максимальная взлетная   6500
Тип двигателя   1 ТРД YF104-GA-100
Тяга, кгс   1 х 1800
Крейсерская скорость, км/ч   735
Практическая дальность, км   14500
Продолжительность полета, ч   30
Практический потолок, м   16500


 Доп. информация :


  Фотографии:

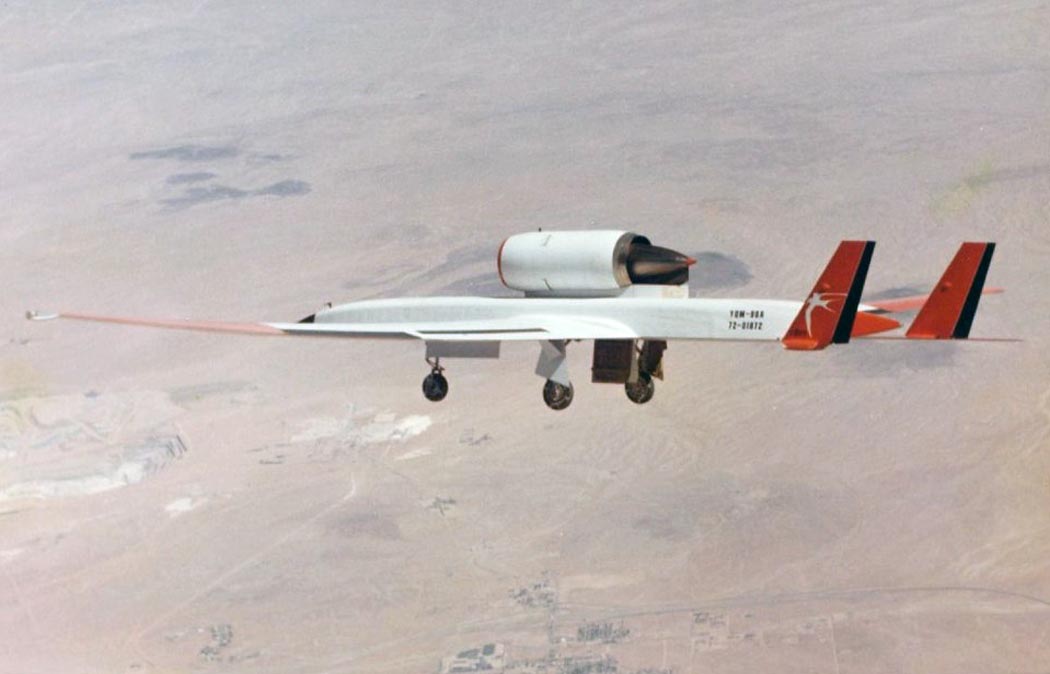

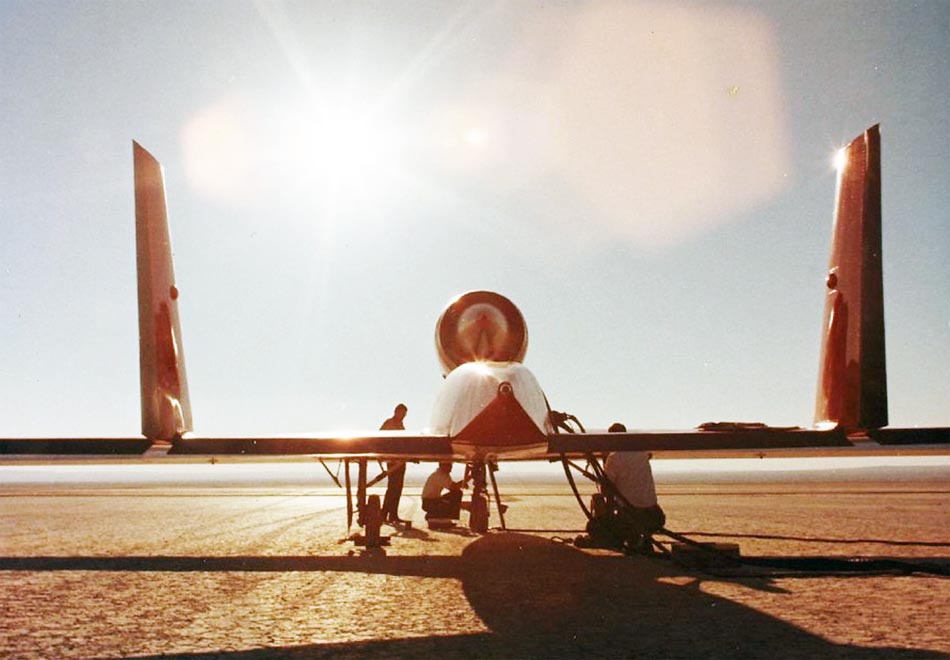

 YQM-98A

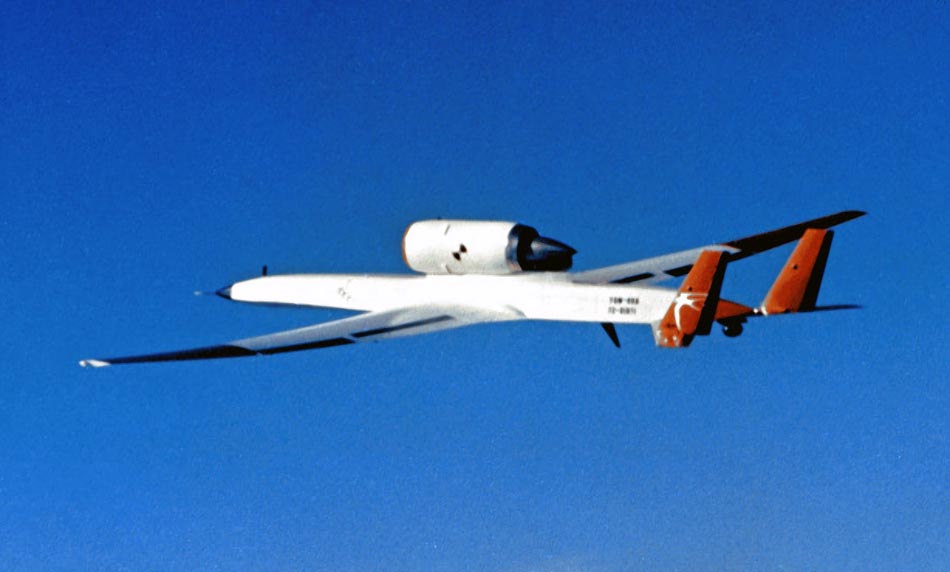

 YQM-98A

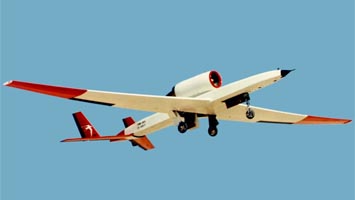

 YQM-98A

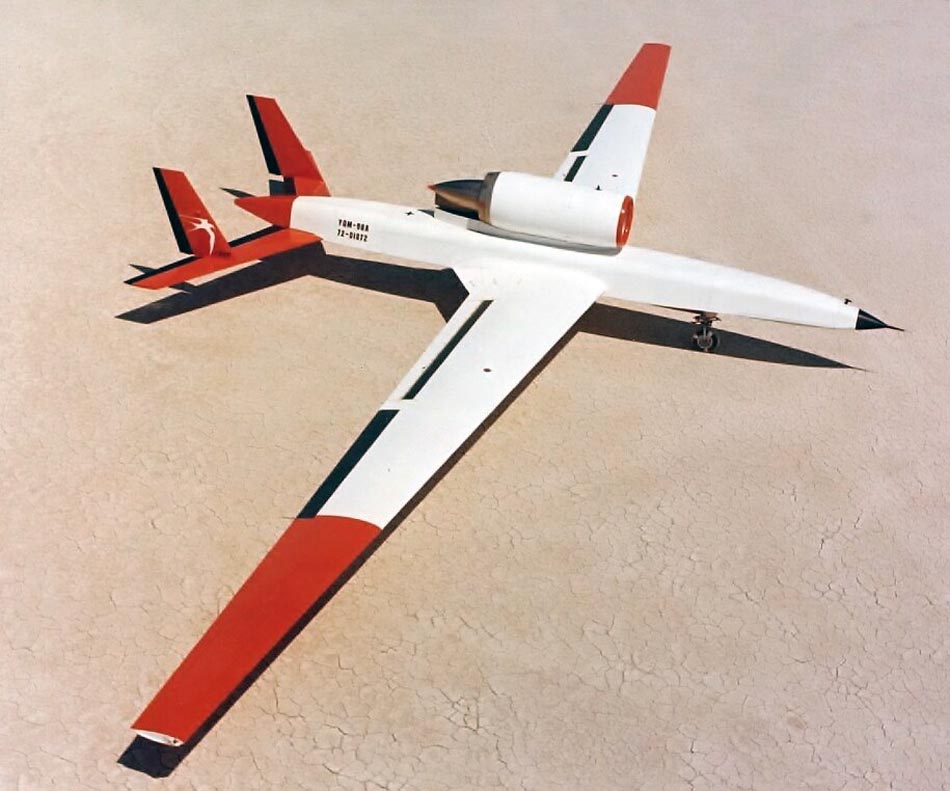

 YQM-98A

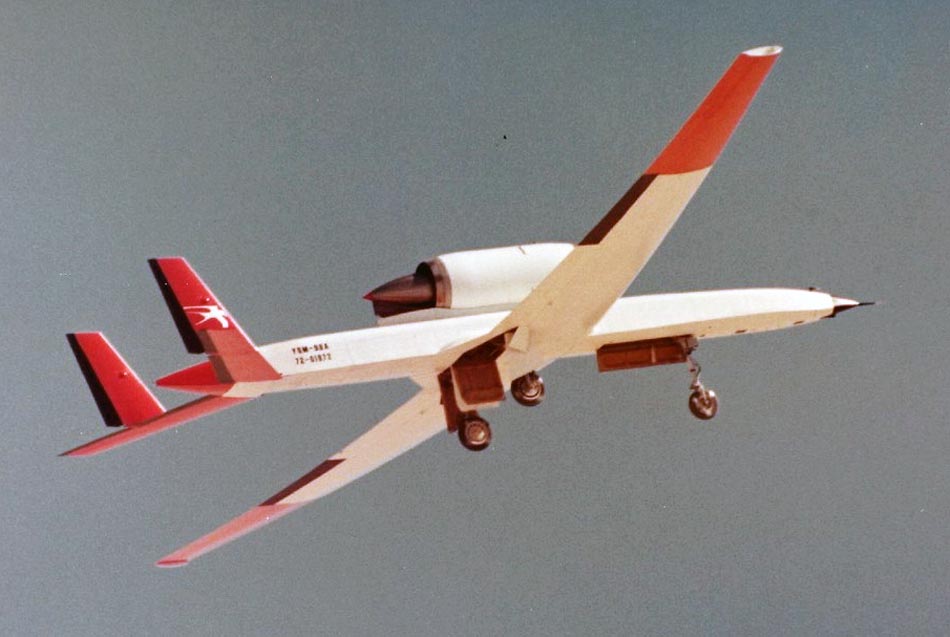

 YQM-98A    (c) Greg Goebel

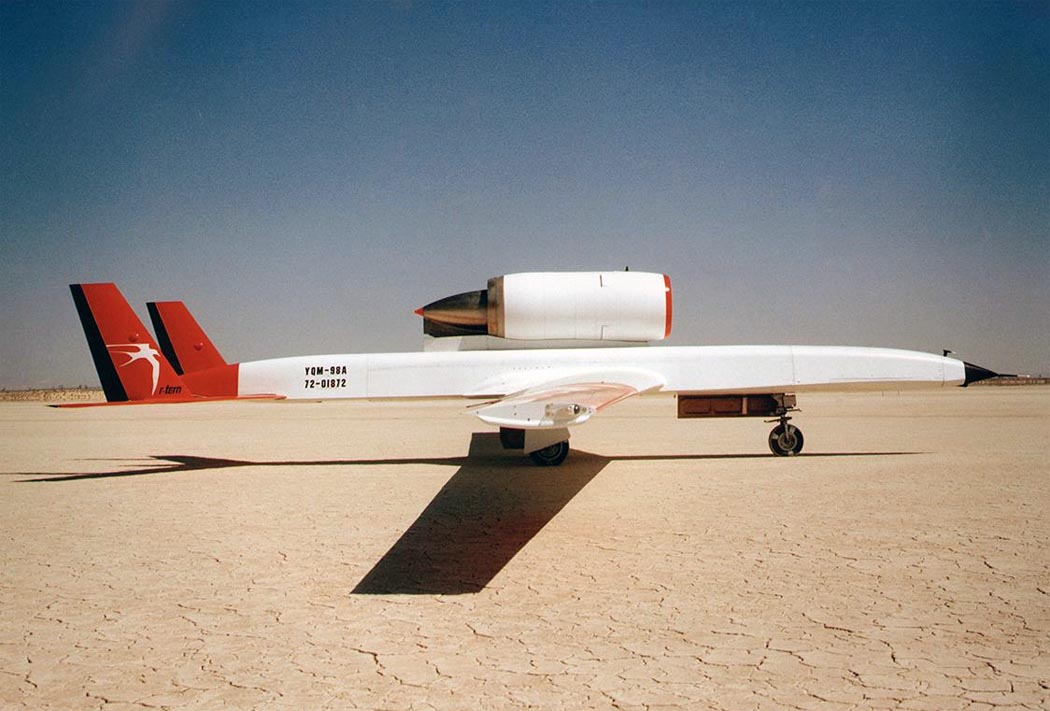

 YQM-98A

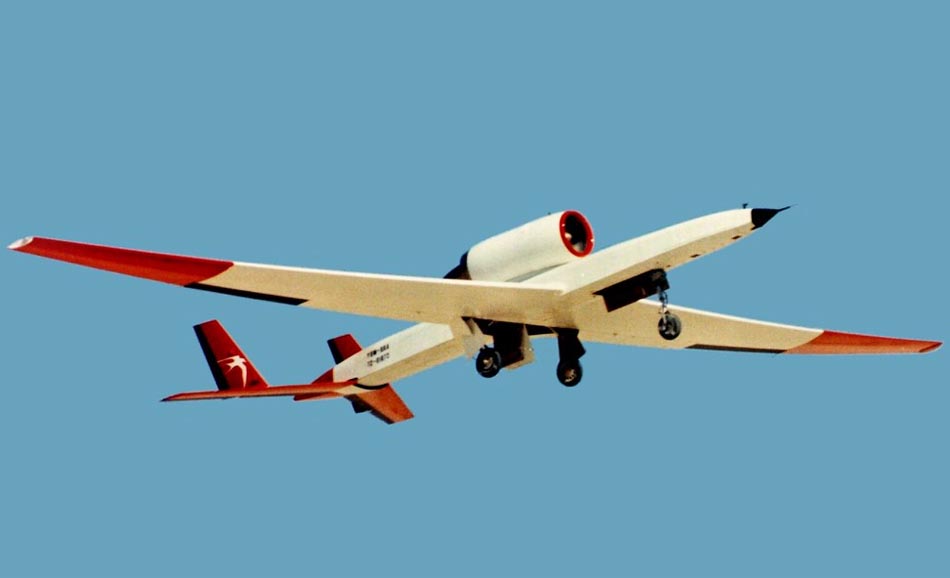

 YQM-98A

  Схемы:

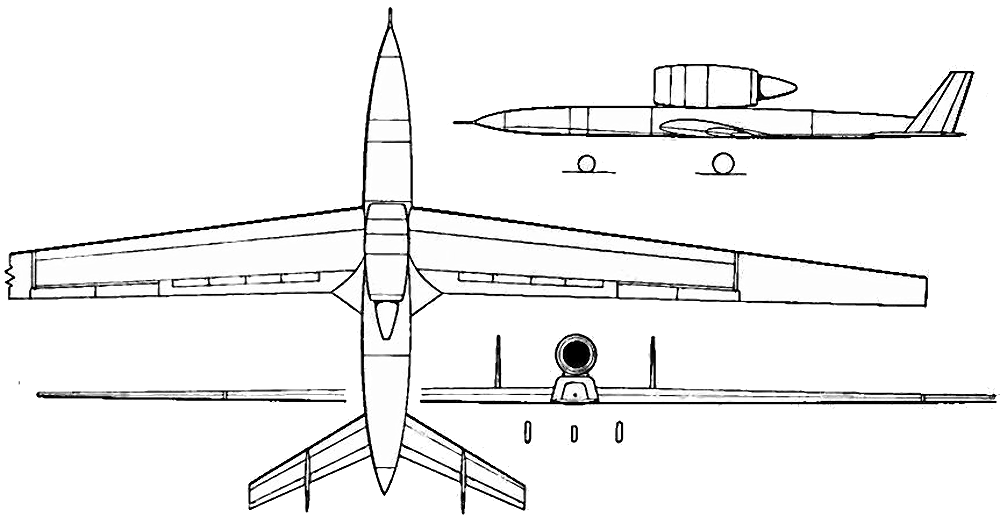

 YQM-98A







Список источников:

Bp-la.ru. Беспилотник YQM-98A Compass Cope
Designation-systems.net. Teledyne Ryan GQM-98 R-Tern
Jane's All the World Aircraft 1975
