   Zala 421-04M (421-12)

Разработчик: Zala Aero
Страна: Россия
Первый полет: 2007
Тип: Многоцелевой БПЛА
  ЛТХ     Доп. информация






2007 год компания Zala Aero завершила революционной моделью БПЛА ZALA 421-12 (или 421-4М). Впервые разработка велась нестандартно: от полезной нагрузки к планеру, т.е. это не самолет с полезной нагрузкой, а летающая, высококачественная полезная нагрузка как дневного, так и инфракрасного диапазона.

Полезные нагрузки:

  • цветная видеокамера стабилизированная в двух осях с обзором любой точки нижней полусферы, с плавным изменением угла поля зрения (ЦВК 2)

  • тепловизор на гиростабилизированной платформе (ИК-2)

Впервые полезная нагрузка управляет летательным аппаратом. Время полета увеличено до двух часов, а масса полезной нагрузки, которую способен нести этот аппарат, составит 1 кг. При стандартном варианте комплектации в этот вес укладывается гиростабилизи-рованная в двух осях видеокамера с обзором любой точки нижней полусферы с цифровым стабилизатором изображения. Также может быть установлена на стабилизированную платформу фотокамера 10 мпкс или тепловизор. Во время испытаний нового комплекса получены практические результаты в режиме реального времени на расстояниях до 50 километров.

В очередной раз компания "Беспилотные системы ZALA AERO" доказала свое лидерство выиграв лот в конкурсе на поставку комплекса с беспилотными самолетами ZALA 421-04М в Пограничную службу ФСБ России.

Контракт предусматривает поставку беспилотных самолетов со сменными полезными нагрузками: фотокамера, цветная видеокамера и тепловизор с обзором всей нижней полусферы, для скрытого наблюдения при подготовке к проведению спецопераций в светлое и темное время суток. Беспилотный самолет запускается при помощи эластичной или пневматической катапульты и не требует специально оборудованной взлетно-посадочной полосы.

Комплекс ZALA 421-04М с успехом завершил в 2008 г. цикл государственных испытаний и уже успел отлично зарекомендовать себя в МВД и ПС ФСБ.

Комплекс ZALA 421-04М предназначен для наблюдения в широком диапазоне метеоусловий подстилающей поверхности (в.т.ч. сложного рельефа местности, водной поверхности), поиска и обнаружения объектов. Обеспечивает получение и передачу информации в реальном времени и масштабе телевизионного, тепловизионного изображения местности, определение координат и объектов наблюдения, сбор, накопление и обработка иной информации

Во всех поставляемых комплексах уже интегрирована система ZANET позволяющая транслировать визуальную и телеметрическую информацию с любого БЛА ZALA на удаленные терминалы, а также передавать управление беспилотным летательным аппаратом с одной станции управления на другую. При этом все совместимые с ZANET БЛА и их текущие задачи отображаются на общей карте действий, создавая таким образом единое информационное пространство для централизованного управления. Система ZANET становится особенно актуальной при наличии нескольких БЛА разных ведомств работающих в одном регионе для решения общих задач безопасности, например, обеспечение безопасности при проведении Олимпиады Сочи-2014. Пограничная служба и другие силовые структуры уже проявили интерес к развертыванию и апробации этой технологии на базе своих ведомств.

В 2009 году "Беспилотные системы модернизировали" БЛА ZALA 421-12. Изменения затронули планер, компоновку внутренних блоков и полезную нагрузку: теперь в БЛА уже штатно установлен цифровой цветной фотоаппарат, при этом отсек для полезной нагрузки остался свободным для установки видеокамеры или тепловизора. Таким образом сейчас для того чтобы получать высококачественные цветные фотоснимки и видеоизображение в реальном времени достаточно совершить только один полет, при этом экономится время и ресурс летательного аппарата.







 ЛТХ:
Модификация   Zala 421-04М
Размах крыла, м   1.60
Длина, м   0.62
Высота, м   0.25
Масса, кг
  пустого
  максимальная взлетная   4.20
Тип двигателя   1 ЭД
Мощность, л.с.   1 х 20
Максимальная скорость, км/ч   130
Крейсерская скорость, км/ч   65-120
Радиус действия, км   45
Продолжительность полета, ч   1.5
Практический потолок, м   3600


 Доп. информация :


 Фотографии:

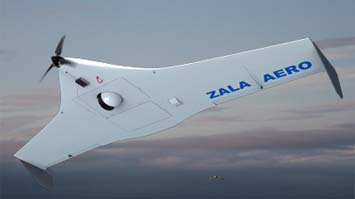

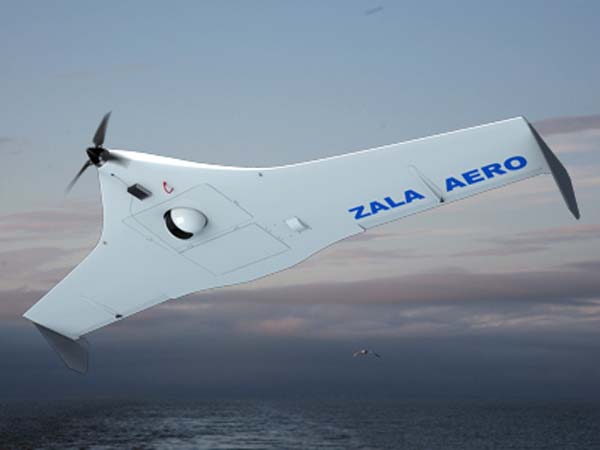

 ZALA 421-04М

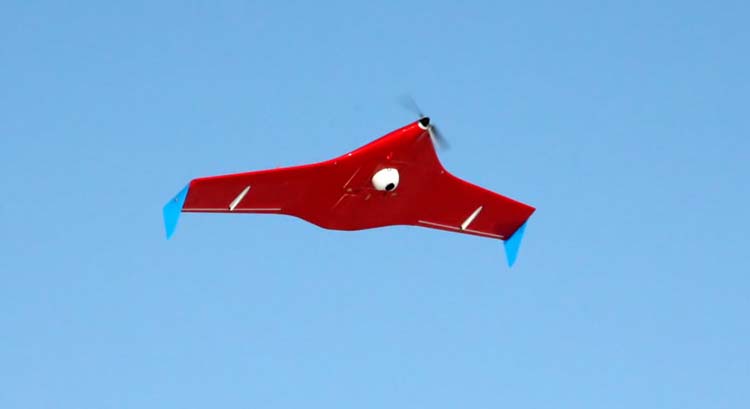

 ZALA 421-04М в полете

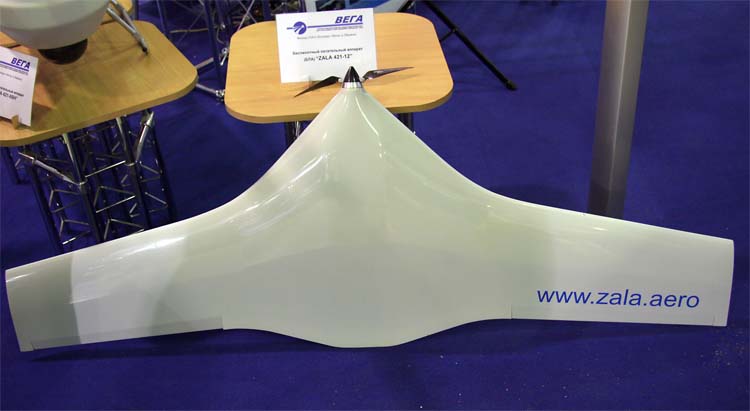

 ZALA 421-12 на выставке UVS - TECH 2009  (c) Виталий В. Кузьмин

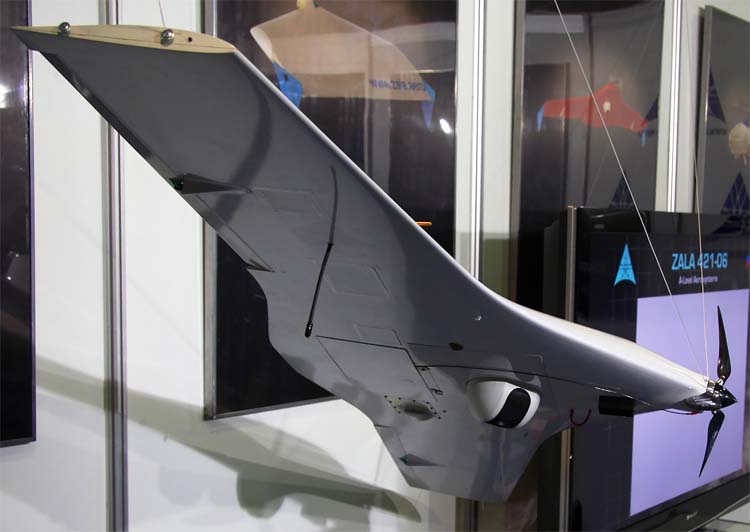

 ZALA 421-12 на выставке UVS - TECH 2009  (c) Виталий В. Кузьмин







Список источников:

Беспилотные системы ZALA.AERO БПЛА ZALA 421-04M
Arms-expo.ru. ZALA 421-04М, легкий беспилотный летательный аппарат


Уголок неба. 2009
