главная беспилотные аппараты
   Zala 421-06

Разработчик: Zala Aero
Страна: Россия
Первый полет: 2007
Тип: Многоцелевой БПЛА
  ЛТХ     Доп. информация






Комплекс ZALA 421-06 предназначен для наблюдения подстилающей поверхности (в.т.ч. сложного рельефа местности, водной поверхности), поиска и обнаружения объектов в режиме зависания и движения. Обеспечивает получение и передачу информации по цифровым каналам в реальном времени и масштабе телевизионного, тепловизионного изображения местности, определение координат и объектов наблюдения, сбор, накопление и обработку иной информации. Комплекс обеспечивает взлет, полет с возможностью зависания и посадку вертолетов в автоматическом режиме.

Функциональные возможности комплекса:

  • Корректировка (добавление, удаление и перемещение точек маршрута), полная перезагрузка полетного задания и считывание задания с других НСУ во время полета
  • Передача видеоданных с борта БПЛА на НСУ в реальном масштабе времени. Просмотр и запись видео высокого разрешения с возможностью послеполетного анализа и дальнейшей обработки
  • Возможность переключения видеоканала на борту БПЛА во время полета по команде с НСУ
  • Возможность вывода данных (скорость, высота, координаты геодезические/прямоугольные, продолжительность полета БПЛА, напряжение питания АКБ, время по Гринвичу) на принимаемое видео
  • Система автоматического управления (САУ) обеспечивает удержание БПЛА на заданной высоте, выполнение заданных маневров в горизонтальной и вертикальной плоскостях, выполнение поставленной задачи
  • БПЛА осуществляет автоматический полет по заданной программе, имеет возможность зависания над объектом. Точка облета может перемещаться оператором в реальном времени с учетом корректировки на ветер или неточности электронной карты
  • Полуавтоматическое управление может осуществляться при помощи многофункционального джойстика
  • Защита от потери управления (при обрыве связи БПЛА возвращается на точку старта и совершает автоматическую посадку);
  • Возможность управления полезной нагрузкой с НСУ при помощи джойстика
  • Возможность одновременной эксплуатации 4х БПЛА
  • Возможность управления БПЛА с двух НСУ, и передачи управления
  • Голосовой модуль (голосовое подтверждение всех команд и текущих изменений условий полета, скорости ветра и выполнения полетного задания)
  • Автоматический возврат БПЛА в заданную точку
  • Взлет и посадка осуществляется в автоматическом режиме
  • Возможность подключения НСУ к сети интернет как вебсервера с функциями полнофункционального удаленного терминала
  • Предусмотрена возможность работы НСУ в движении

Среди широкого спектра задач, которые выполняют специалисты Центра Авиации МВД России часто бывает необходимо выполнить взлет и посадку БПЛА на ограниченной площади. Такие задачи возникают, например, при выполнении задач по патрулированию и мониторингу объектов над населенными пунктами.

Также при выполнении ряда специфических задач необходимо проводить съемку в режиме зависания над объектом для того, чтобы объект постоянно находился в поле зрения камеры. Для решения этих и других специальных задач компания "Беспилотные системы" разработала и изготовила беспилотный вертолет ZALA 421-06. БПЛА ZALA 421-06 - это первый беспилотный вертолет поставленный на вооружение в МВД РФ. ZALA 421-06 несет на борту высококачественную гиростабилизированную видеокамеру либо прибор ночного видения, в зависимости от поставленной задачи. Каналы связи способны передавать видео в режиме реального времени по защищенной цифровой линии на расстояния до 15 км. Продолжительность полета беспилотного вертолета ZALA 421-06 составляет 1.50 часа.

БЛА оснащен электрооптической и инфракрасной камерой. В качестве дополнительной нагрузки могут быть использованы детекторы радиации, химических газов. На беспилотный вертолет ZALA 421-06 может быть установлен громкоговоритель. Передача данных с вертолета на станцию управления происходит по зашифрованному цифровому каналу в режиме on-line.

Интерес к новинке ижевской компании испытывают не только Министерство внутренних дел и другие силовые ведомства, но также и гражданские структуры такие как МЧС, министерство природных ресурсов, Газпром.

Беспилотный вертолет может стать незаменимым средством во время спасения людей или при ликвидации природных и техногенных катастроф, т.к. может производить наблюдение и разведку местности не подвергая опасности жизни людей.

С 1 по 8 июля 2008 года на судне ледового класса прошли испытания корабельной модификации беспилотного вертолета ZALA 421-0. За это время беспилотник в сумме выполнил 10 полетов в условиях полярного дня. Максимальная скорость ветра во время полетов достигала 22 м/с.

Задачей первого этапа испытаний было установить возможность использования беспилотного вертолета ZALA 421-06 в составе ледокола для проведения ледовой разведки и поиска объектов на воде как в светлое , так и в темное время суток. Для этих задач БПЛА ZALA 421-06 был оборудован цветной камерой дневного видения с оптическим увеличением 26х и системой стабилизации изображения для полетов в светлое время суток, и тепловизором для полетов ночью. Испытания проводились во время стоянки судна и при его движении.

В качестве платформы вертикального взлетапосадки использовался уже стоящий на вооружении в Центре Авиации МВД России БПЛА типа ZALA 421-06 с двигателем внутреннего сгорания и его электрическая версия ZALA 421-06Е. Продолжительность полета ZALA 421-06 составляет 2 часа, в течении которых в режиме реального времени происходит передача видео на станцию управления по цифровому защищенному каналу. Использование цифрового C-OFDM канала передачи видео является одной из ключевых особенностей этой модели вертолета.





 ЛТХ:
Модификация   Zala 421-06
Диаметр несущего винта, м   1.77
Длина, м   1.57
Высота, м   0.67
Ширина, м   0.40
Масса, кг
  пустого
  максимальная взлетная   12.50
Тип двигателя   1 ДВС
Мощность, кВт   1 х 1.70
Максимальная скорость, км/ч   50
Крейсерская скорость, км/ч   45
Радиус действия, км   15
Продолжительность полета, ч   1.50
Практический потолок, м   2500
Рабочая высота, м   50-700


 Доп. информация :


 Фотографии:

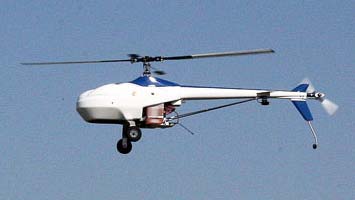

 ZALA 421-06

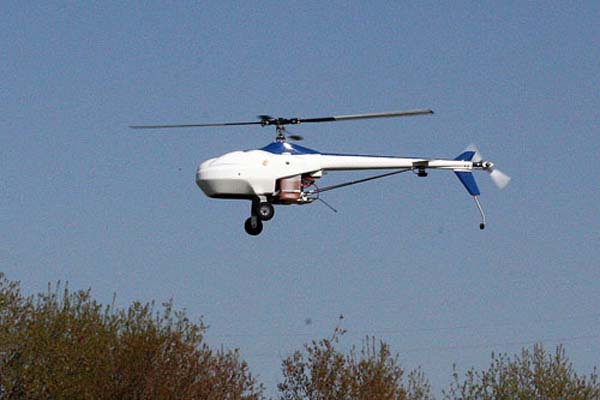

 ZALA 421-06

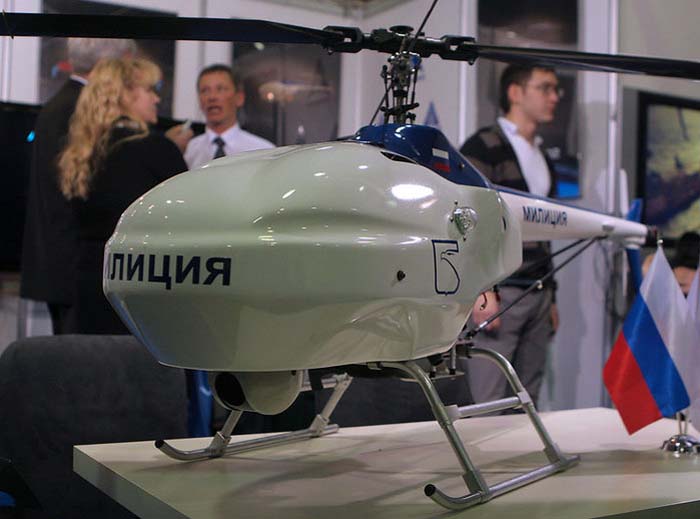

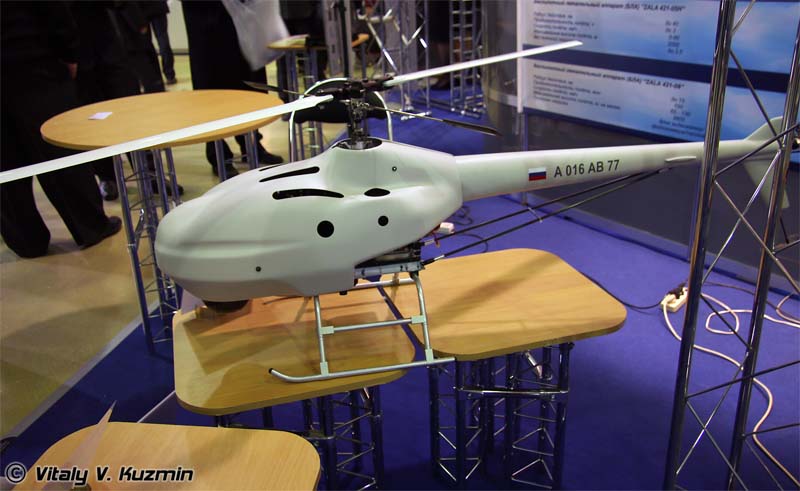

 ZALA 421-06 на выставке UVS - TECH 2009  (c) Виталий В. Кузьмин

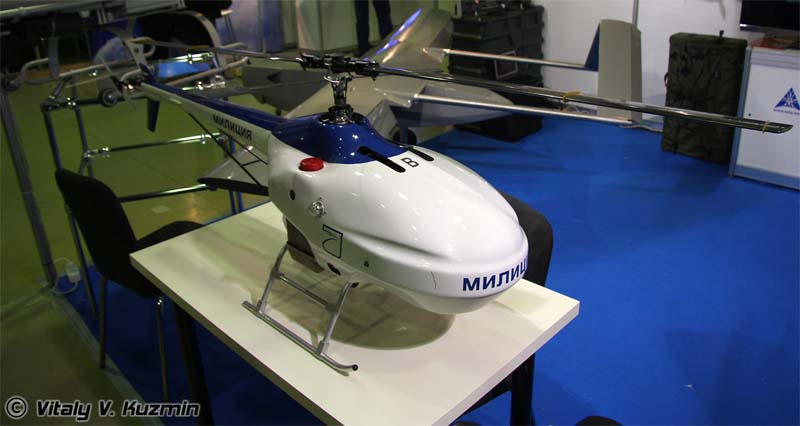

 ZALA 421-06 на выставке UVS - TECH 2009  (c) Виталий В. Кузьмин

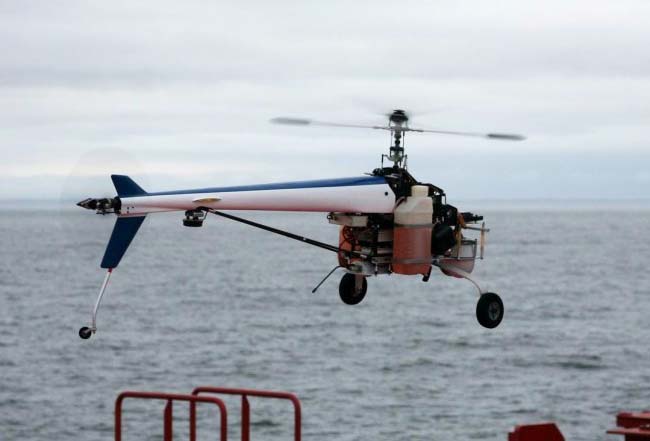

 ZALA 421-06 на испытаниях на ледоколе
