   TB-1

Разработчик: Boeing
Страна: США
Первый полет: 1927
Тип: Бомбардировщик-торпедоносец
  ЛТХ     Доп. информация



В 1920-е годы Бюро по аэронавтике ВМС США предложило концептуальный проект нового морского самолета, предложения о постройке которого разослало по нескольким авиастроительным фирмам. В новом проекте был учтен опыт создания торпедоносцев-бомбардировщиков Curtiss и Martin, в результате чего получился большой биплан, контракт на постройку которого под обозначением Boeing Model 63, был заключен с "Boeing". Основным конструкционным материалом самолета являлся дюралюминиевый сплав. Шасси - неубираемое, основные опоры - двухколесные; предусматривалась возможность замены колесного шасси на поплавковое.

Первый XTB-1 поднялся в воздух в мае 1927 года, а все три заказанные машины передали ВМС в июне того же года. Самолеты эксплуатировались ограниченно - еще до их передачи заказчику приоритет был отдан двухмоторным самолетам как более безопасным для полетов над морем, так что ТВ в крупную серию не пошел. Однако планер самолета ТВ смогли адаптировать под силовую установку из двух размещенных на крыле звездообразных моторов Wright R-1750 Cyclone. Силовую установку отрабатывали на прототипе XTN-1, но после испытаний контракт был заключен с компанией "Douglas" на постройку самолетов T2D.









 ЛТХ:
Модификация   XTB-1
Размах крыла, м   16.76
Длина, м   12.45
Высота, м   4.12
Площадь крыла, м2   80.64
Масса, кг
  пустого самолета   2558
  нормальная взлетная   4339
Тип двигателя   1 ПД Packard ЗА-2500
Мощность, л.с.   1 х 730
Максимальная скорость , км/ч   185
Крейсерская скорость , км/ч   161
Практическая дальность, км   1413
Максимальная скороподъемность, м/мин   230
Практический потолок, м   3810
Экипаж, чел   3
Вооружение:   один 7,62-мм пулемет Browning в передней части фюзеляжа и один 7,62-мм пулемет Browning на турели в кабине стрелка;
  одна 789-кг торпеда Bliss-Leavitt под фюзеляжем


 Доп. информация :


  Фотографии:

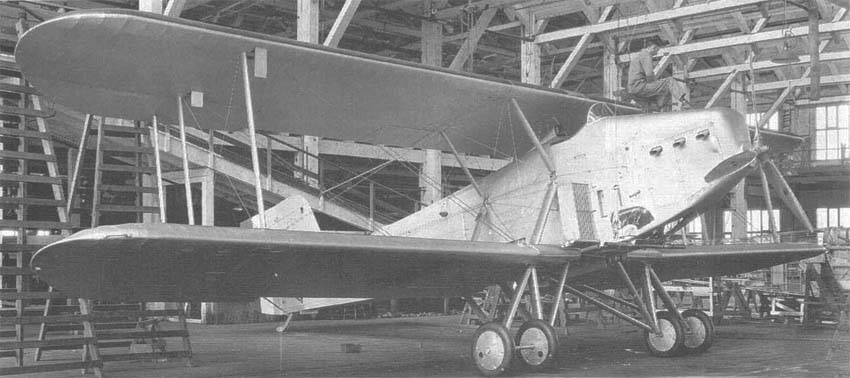

 Наземная версия XTB-1

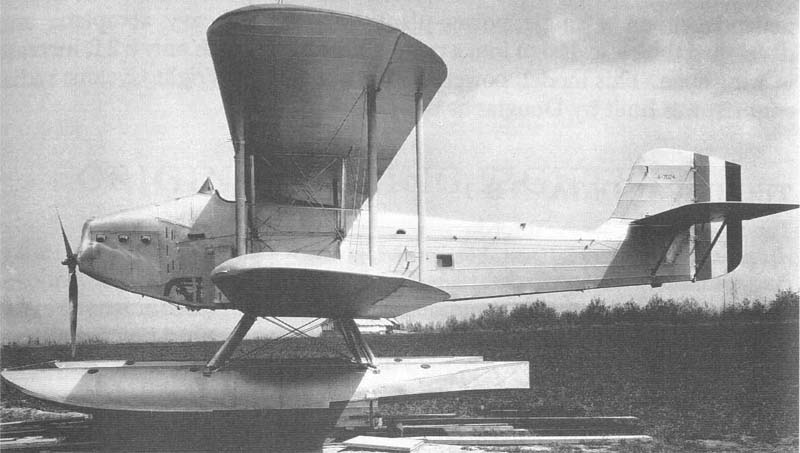

 Гидроверсия XTB-1

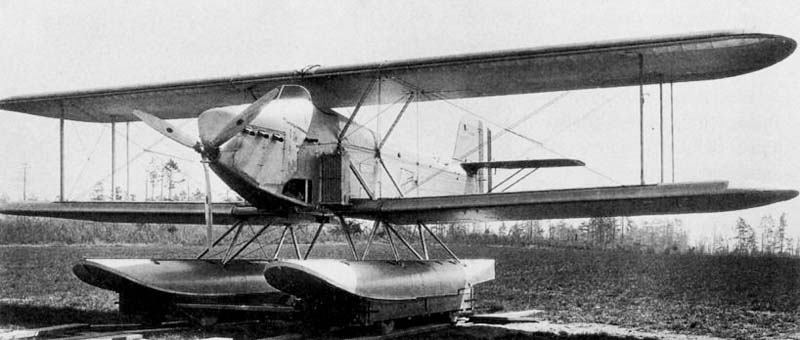

 Гидроверсия XTB-1

  Схемы:

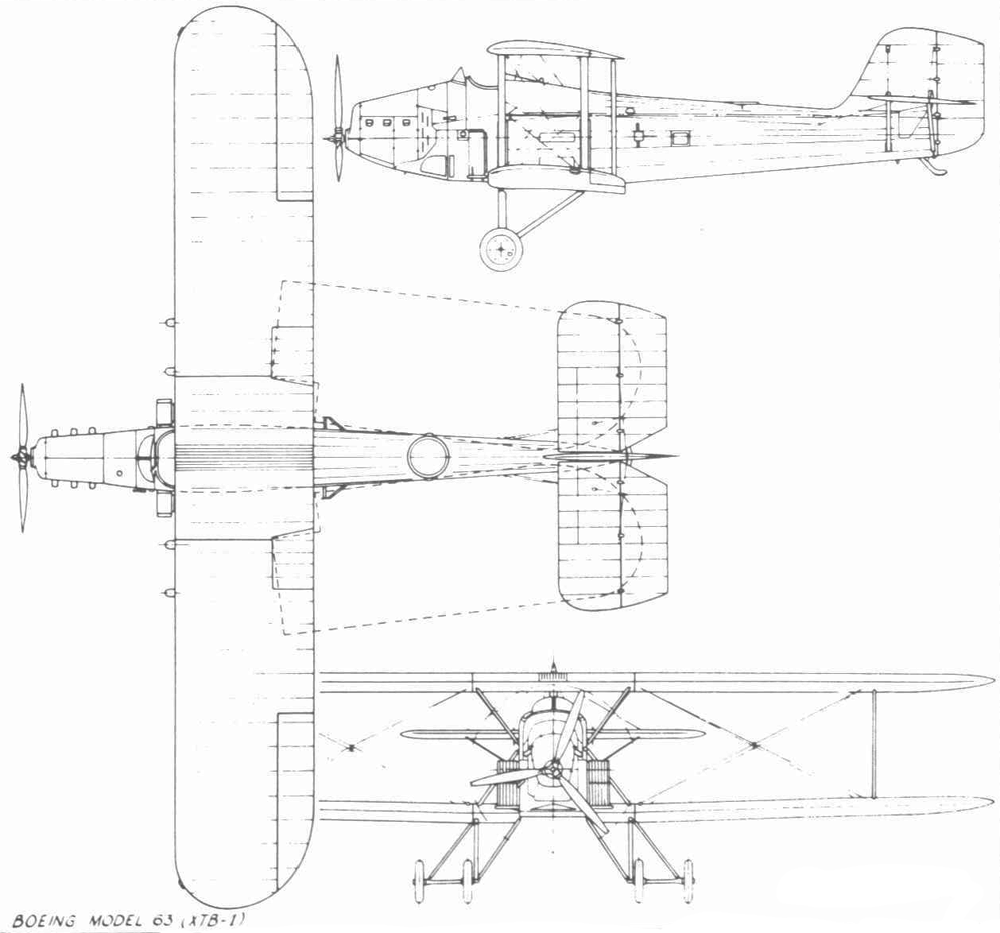

 XTB-1







Список источников:

de Agostini. Мировая Авиация. Boeing Model 63 (TВ)
Aerofiles. Boeing

Putnam. Peter M. Bowers. Boeing Aircraft since 1916
