   M.24

Разработчик: Macchi
Страна: Италия
Первый полет: 1924
Тип: Летающая лодка-бомбардировщик
  ЛТХ     Доп. информация



Конструкция самолета M.24 выполнена преимущественно из металла. Корпус полутора плана M.24 сделан двухреданным. На этой летающей лодке установлено два мотора Fiat 12bis мощностью по 300 л. с. Моторы размещены тандемом, один работает на тянущий, второй - на толкающий винт. Моторы крепятся к корпусу системой подкосов.

M.24 - самолет военный с наличием двух стрелковых точек и значительной бомбовой нагрузкой. Два гидроплана в 1925 году выполнили турне по Европе, пролетев от Венеции до Копенгагена, откуда они отправились в Ленинград, а назад вернулись, перевалив через Альпы. Самолет M.24 также использовался для экспериментов по сбросу торпед.

Самолет M.24bis образца 1926 года также являлся военным вариантом, у которого увеличили размах нижнего крыла, так что самолет превратился в равнокрылый биплан. Силовая установка включала два мотора Lorraine мощностью по 400 л.с. или два Isotta-Fraschini Asso мощностью по 500 л. с. На гражданском варианте M.24bis образца 1927 года в передней части корпуса обустроили кабину на восемь пассажиров, два пилота были размещены в закрытой кабине перед нижним крылом. Гражданские лодки эксплуатировались в авиакомпаниях "Societa Anonima Aero Espresso Italiana" и SITA на линиях между портами Италии и городами Средиземноморья. На гражданских M.24bis стояли моторы Bristol Jupiter.

На военном M.24ter конструкторы вернулись к схеме полутораплана, были установлены моторы Asso мощностью по 510 л. с., площадь крыльев уменьшена, а законцовки выполнены скругленными.

Различные модификации M.24 широко использовались в ВМС Италии, несколько самолетов продали за границу, в том числе в Испанию.








 ЛТХ:
Модификация   M.24bis
Размах крыла, м   22.00
Длина, м   14.63
Высота, м   4.65
Площадь крыла, м2   105.00
Масса, кг
  пустого самолета   3730
  нормальная взлетная   5500
Тип двигателя   1 ПД Isotta-Fraschini Asso V.12
Мощность, л.с.   1 х 510
Максимальная скорость , км/ч   185
Крейсерская скорость , км/ч   161
Практическая дальность, км   700
Максимальная скороподъемность, м/мин
Практический потолок, м   4000
Экипаж, чел   3
Вооружение:  два 7.7-мм пулемета Vickers - в носовой и средней частях корабля
 Боевая нагрузка - до 800 кг бомб или одна торпеда.


 Доп. информация :


  Фотографии:

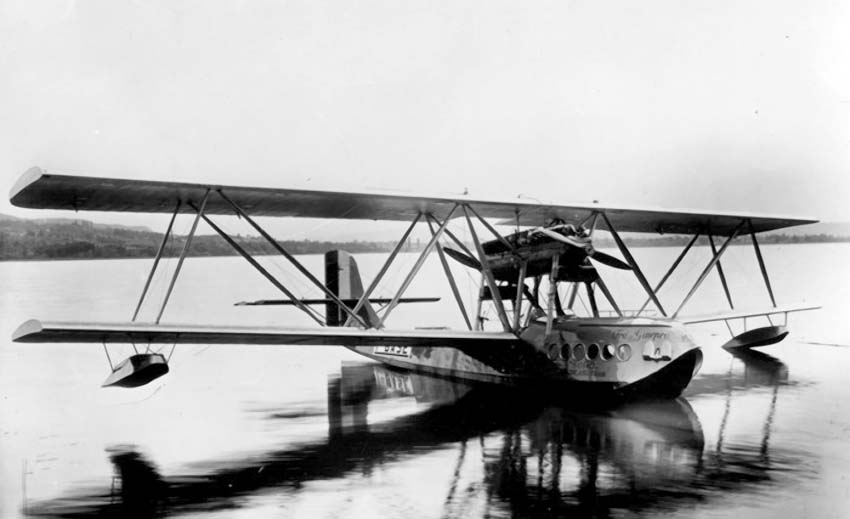

 Прототип M.24

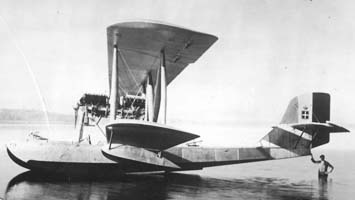

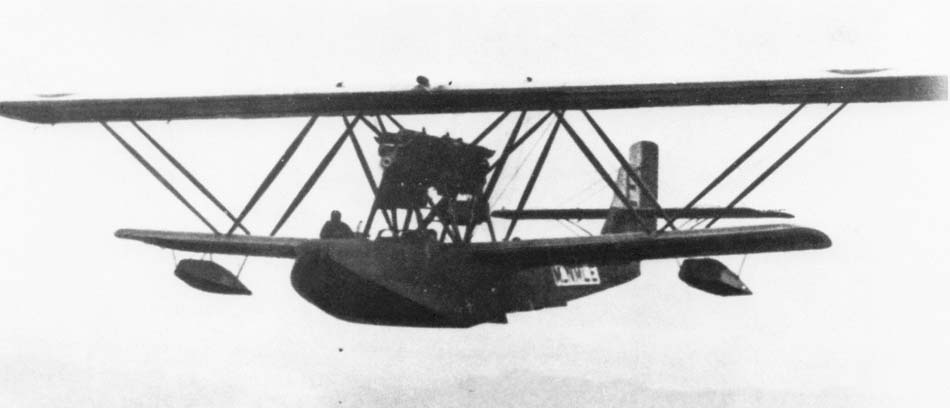

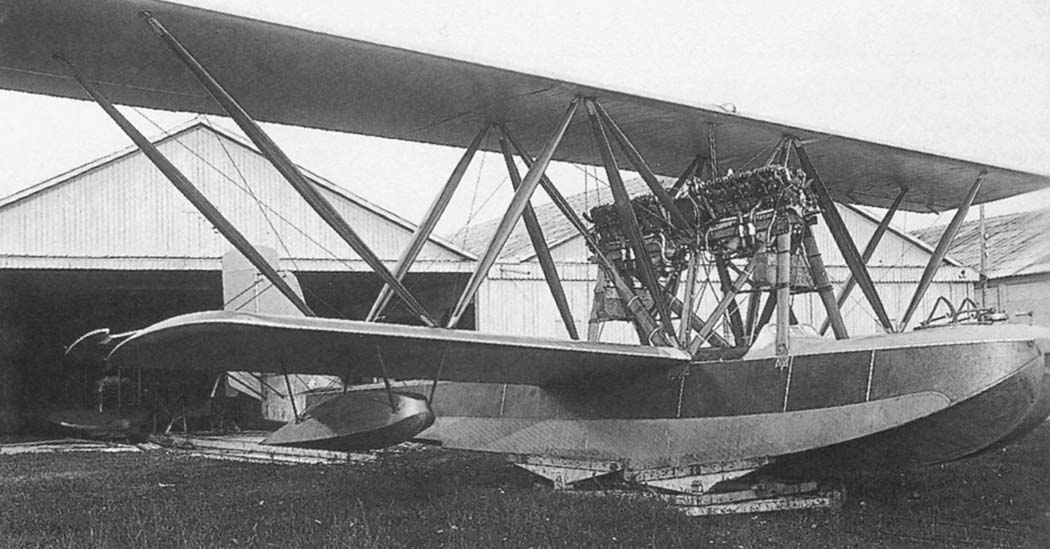

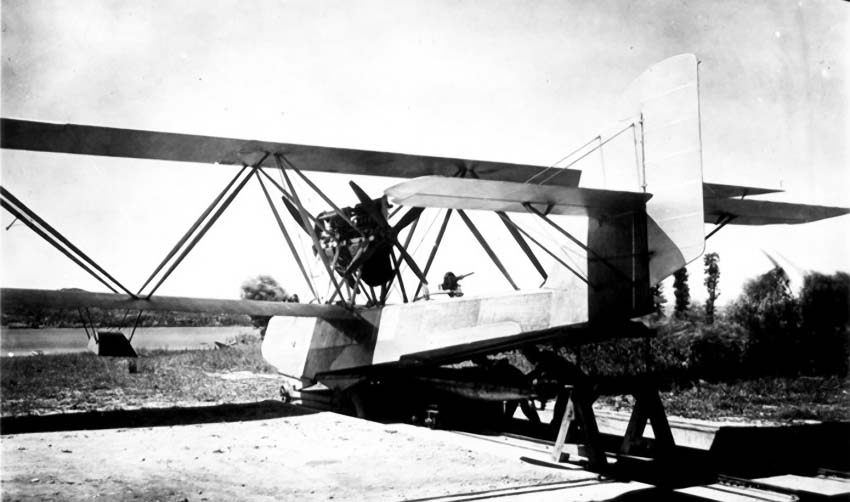

 M.24
 M.24
 M.24
 M.24
 M.24  ВМС Испании   (c) Francisco Andreu
 M.24  ВМС Испании   (c) Francisco Andreu
 M.24bis
 M.24bis
 M.24bis
 M.24ter

  Варианты окраски:

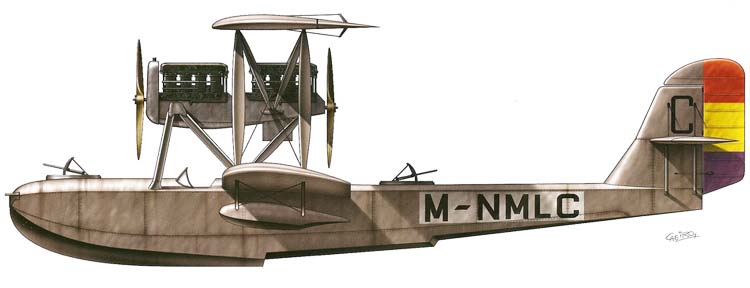

 M.24  ВМС Испании
