   Siemens-Schuckert R.VII

Разработчик: Siemens-Schukert
Страна: Германия
Первый полет: 1917
Тип: Тяжелый бомбардировщик
  ЛТХ     Доп. информация



Первоначально оснащавшийся двигателями Maybach, R.7 стал первым самолетов R-класса производства SSW, получившим двигатели Mercedes. Существующие документы по истории R.7 не вполне последовательны, и есть вероятность, что до установки двигателей Mercedes были рассмотрены двигатели Benz. Отчет завода SSW от 2 июня 1916 сообщал, что R.7 оснащены двигателями Benz будет готов покинуть Dynamowerk

24 июня 1916 года. Однако документ Idflieg, датированный 17 июня 1916 запрашивает SSW о необходимости ускорить установку на R.7 260-сильных двигателей Mercedes. Предполагается, что решение было принято в переходный период, чтобы оборудовать R.7 более мощными двигателями Mercedes.

Это изменение требовало масштабной переделки по укреплению корпуса и узлов привода под установку более тяжелых и длинных двигателей Mercedes D.IVa. В ходе этого процесса пришлось изменить или перестроить топливные баки, винты, шасси и переднюю часть фюзеляжа. Были изготовлены совершенно новые крылья, включающие тяжелые лонжероны и нервюры с новым профилем.

Размах был увеличен до пятистоечной конфигурации путем добавления двух "дополнительны" стоек. Площадь хвостового оперения была увеличена, а руль высоты был разделен для обеспечения свободного доступа к увеличенным рулям. На каждой стороне фюзеляжа между крылом были установлены большие плиты радиаторов.

11 ноября 1916 года Idflieg нажал на SSW с целью ускорить завершение R.7: в интересах развития самолетов R-класса чтобы в срочном порядке получить машину оснащенную двигателями Mercedes самолет должен быть завершен как можно скорее. Основная часть R.7 покинула завод 20 ноября 1916 года и была отправлена для сборки в Добриц. Чтобы объяснить задержку, в SSW возразили, заявив, что для перехода на двигатели Mercedes были нужны новые лонжероны крыла и сами крылья, новые усиленные рамы крепления двигателей и увеличенный фюзеляж с измененной внутренней планировкой. В ходе программы модификации R.7 в SSW было заявлено, что R.3, R.4, R.5 и R.6 завершены, а R.I отремонтирован. Работы выполнены спустя только четыре месяца с того времени, когда двигатели были поставлены. И это несмотря на существенное уменьшение числа доступных квалифицированных рабочих.

R.7 был испытан в полёте 5 января 1917 года и сделал два приемосдаточных полета: 21 анваря, в ходе которого он достиг высоты 300 метров за 66 минут (полезная нагрузка неизвестна) и второй полет 1 февраля (полезная нагрузка неизвестна), в течение которого машина достигла высоты 2500 метров за 2 часа 51 минуту. Снижение полезной нагрузки, указанное Idflieg для R.7 (R.2 и R.4, оснащенный двигателями Maybach) было следующим:

  • топлива 640 кг,
  • редукторного масла, 110 кг,
  • моторное масла 40 кг,
  • 3-х пулеметов 150 кг,
  • экипажа (четыре человека) 320 кг,
  • бомбы 500 кг,
  • разного 50 кг,
  • всего 1810 кг.

Первоначальные крылья оказались слишком тяжелыми, и через некоторое время во время испытаний R.7 был оснащен совершенно новым крылом более легкой конструкции.

11 февраля 1917 года R.7 был передан Rea и спустя 2 недели 26 февраля был доставлен в расположенный у Вильнюса Rfa 501. Там самолет был тщательно проверен и оказались, что выпускные коллекторы в плачевном состоянии, требуя немедленной замены правого и заднего и временного латания левого. Другие доработки в полевых условиях включали установку легко открывающихся и закрывающихся окон в фонаре из целлона; покраска нижней части крыла в серый цвет для защиты ночью; перемещение авиагоризонта Anschütz внутрь фонаря из целлона, потому что было трудно прочитать данные сквозь толстые целлоновые окна; установка индивидуального освещения для всех элементов управления; установка котла Atmos и баллона-указателя скорости набора высоты в кабине пилотов и дерижабельного компаса на месте командира.

Увеличенная тяговооруженность R.7 сделала возможной большую бомбовую нагрузку. В дополнение к смонтированным на заводе шести 50 кг карбонитовых бомб под фюзеляжем за стойками шасси были установлены держатели для двенадцати 12,5 кг P.u.W. бомб. Под каждой консолью нижнего крыла между фюзеляжем и стойкой винта были установлены дополнительные бомбодержатели для трех 50 кг P.u.W. бомб. Со всеми загруженными бомбодержателями масса бомбовой нагрузки составляла 750 кг.

Изменения были закончены к 8 марта 1917 года, после чего сообщалось, что R.7 готов к полету. Два дня спустя была неудачная попытка взлета, когда сначала порошило, а затем сильный снегопад помешал R.7 набрать достаточную скорость. 12 марта 1917 года в R.7 совершил с аэродрома Rfa 501 свой первый полет.

Высота полета, особенно при планировании или порывистом ветре не было удовлетворительным, как на других самолетах производства SSW, поставленных в Rfa 501. Было высказано мнение, что большой размах и увеличенная хорда в соответствии с укороченным фюзеляжем оказали отрицательное влияние на летные характеристики R.7. Во время полета ни одно из средств измерения не работало, но этого можно было ожидать от непроверенного и некалиброванного оборудования.

На R.7 был установлен беспроводной приемо-передатчик. Во время нахождения R.7 в воздухе, сигналы его радиоаппаратуры приняли три наземные станции. Было решено заранее, что эти станции будут пытаться определить пеленг самолета, с чем они справились очень хорошо. Здесь было положено начало триангуляции техника, используемая позже самолетами R-класса Staakеn для коррекции их курса над территорией противника. Сигналы обратной связи не были получены R.7 из-за колебаний неправильно установленного приемника. Доставленный в срочном порядке на фронт, R.7 был оснащен неподходящими винтами. Следовательно полет был прерван на 46 минуте и поэтому более точное определение возможностей машины не представлялось возможным.

Свой первый боевой вылет R.7 совершил 15 марта 1917 года. Едва оторвавшись от земли раздался резкий треск с последовавшей сильной тряской всего блока двигателей. Было установлено, что прямозубая цилиндрическая зубчатая передача левого двигателя разрушилась, что привело к отказу двух основных плит центробежного сцепления. Собранная из двух частей эта ответственная конструкция была заменена на изготовленную из цельного куска металла. Эта полевая модификация оказалась весьма удовлетворительной и нашла применение в других самолетах R-класса производства SSW.

R.7 участвовал в бомбардировках вплоть до лета 1917 года, когда Rfa 501 был переведен на Западный фронт. С тех пор R.7 был присоединен к вильнюсскому отделению боевой подготовки самолетов R-класса, в составе которого, как известно, находился до января 1918 года.

1917 год был годом конца цикла развития спроектированных братьями Штеффен самолетов R-класса. Оглядываясь назад, они были весьма замечательными самолетами. Разработанные в 1914/15 годах, машины имели такие качества маневренности, прочности и надежности, которые позволили самолетов R-класса производства SSW применяться в качестве тренеровочных вплоть до конца войны. Отдавая дань безопасности этих самолетов, следует сказать, что потеряна ни одна жизнь не была в них. Бесспорно, самолеты R-класса производства SSW были наиболее успешными из самолетов с внутренним источником питания, изготовленных в Германии во время войны, даже если они имели недостаточную тяговооруженность.

Фон Бентифегни считал, что опыт первых лет должен быть применен к разработке более совершенных типов. Это, конечно, было бы возможно. Например, R.2 - тип был разработан в 1914/15 годах и после многочисленных изменений и улучшений машина поднялась почти до 4000 метров с полной боевой нагрузкой.

Почему, тогда, спроектированные братьями Штеффен самолеты R-класса не имели дальнейшего развития? Трудно точно определить основные причины, но целый ряд факторов несет ответственность за отсутствие интереса к дальнейшем проектам братьев Штеффен. В первую очередь ранняя смерть одного из конструкторов в критический 1916 год лишило проект значительной части движущей силы. 26 июня 1916 года Франц Штеффен погиб в авиакатастрофе на спроектированном им самолете SSW E.II. Во-вторых, SSW понесла тяжелые финансовые потери в безуспешных попытках поднять в небо самолеты R-класса с дефектными двигателями Maybach HS, не говоря уже о дорогостоящих и трудоемких изменениях, необходимых для перехода на другие двигатели. Разочаровавшись и видя, что время уходит, SSW и Бруно Штеффен переключились на гораздо более выгодные, если не более захватывающие, сферы деятельности. В конце 1916 года они начали в больших количествах строить серию новых одноместных истребителей с высокими характеристиками. Эти усилия продолжались со все возрастающим темпом вплоть до самого конца войны. Спрос на истребители был огромен, и практически все ресурсы SSW были брошены на программу производство истребителей в ущерб самолетам R-класса.

(c) alternathistory.org.ua






 ЛТХ:
Модификация   R.VII
Размах крыла, м   38.44
Длина, м   18.50
Высота, м   4.60
Площадь крыла, м2   210.00
Масса, кг
  пустого самолета   5700
  нормальная взлетная   7980
Тип двигателя   3 ПД Mersedes D.IVa
Мощность, л.с.   3 х 260
Максимальная скорость , км/ч   130
Крейсерская скорость , км/ч   110
Продолжительность полета, ч   4
Cкороподъемность, м/мин   74
Практический потолок, м   3200
Экипаж, чел   4
Вооружение:   три 7.92-мм пулемета Parabellum,
  до 500 кг бомб


 Доп. информация :


  Фотографии:

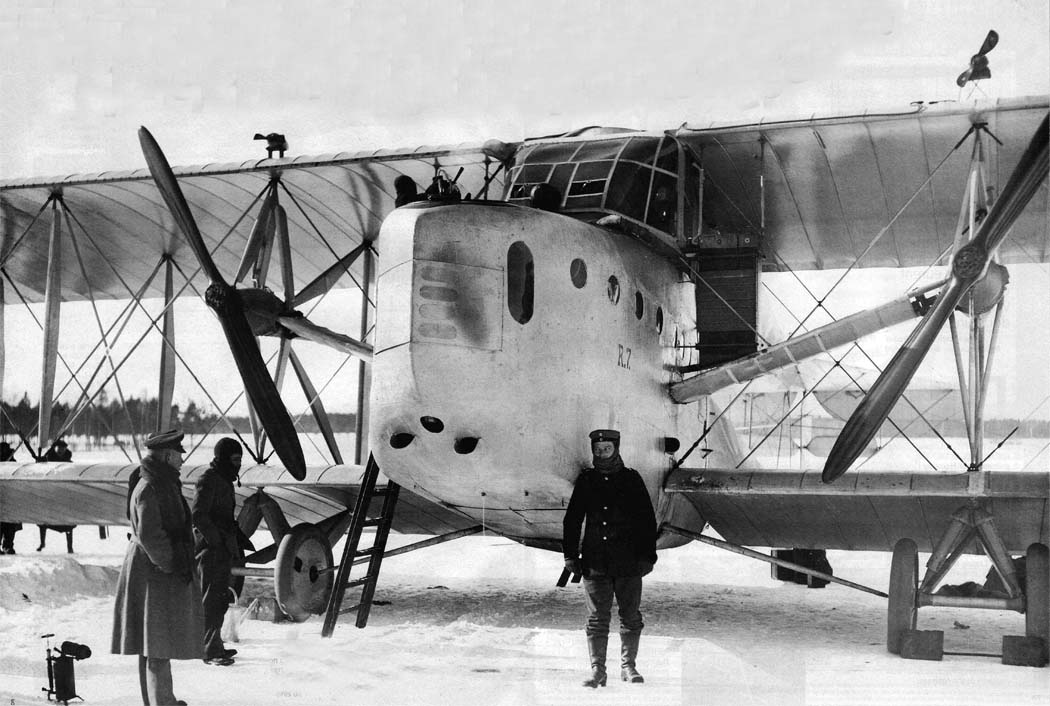

 R.VII

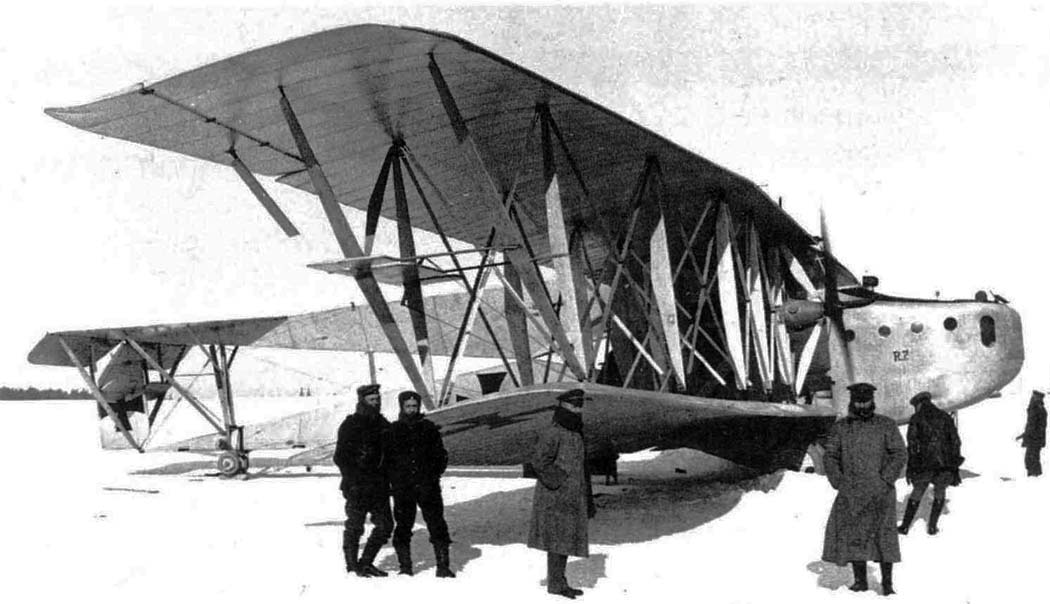

 R.VII

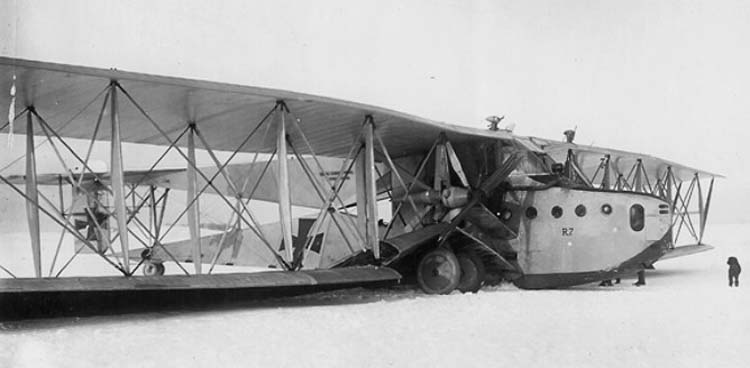

 R.VII

 Схемы:

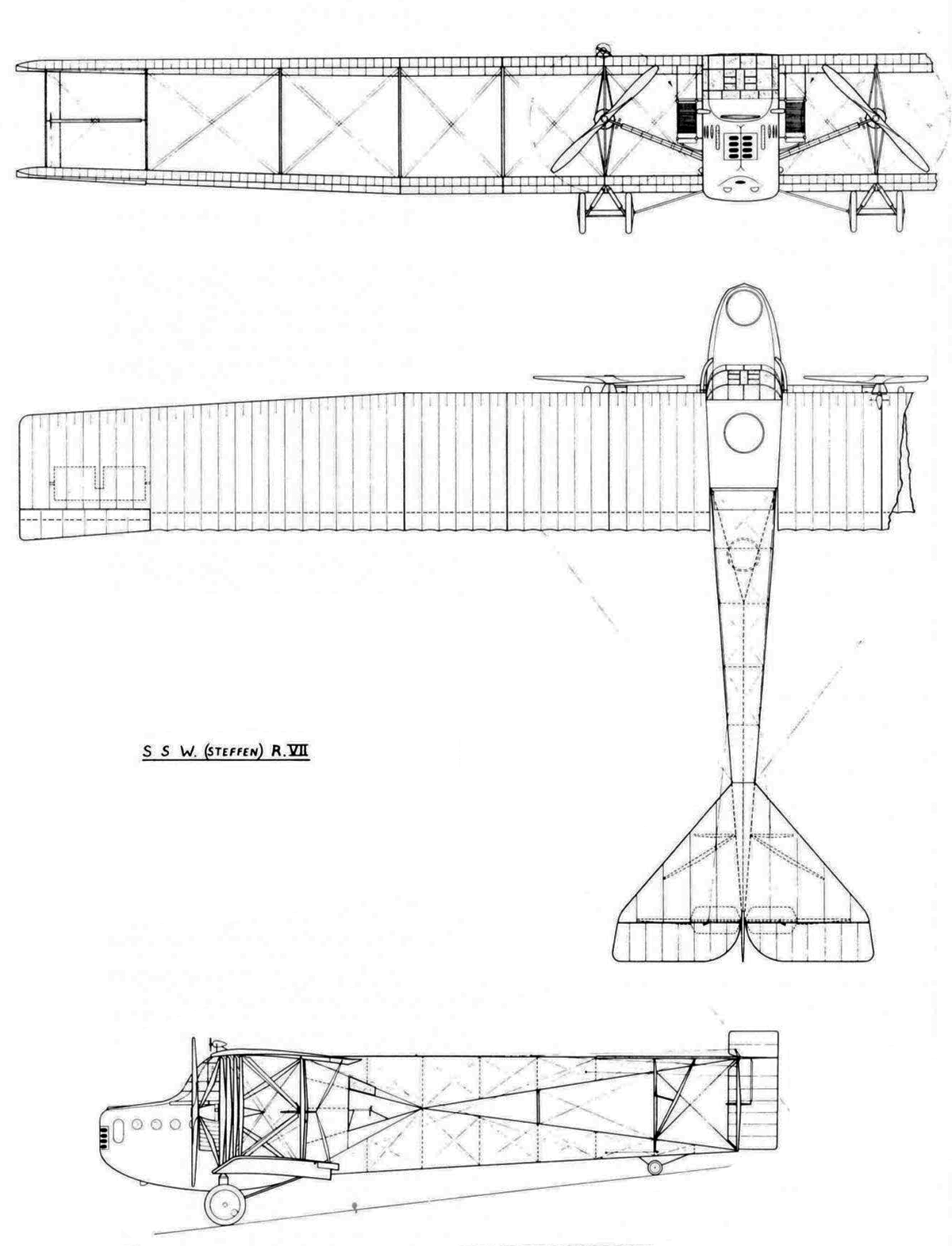

 R.VII







Список источников:

Альтернативная История. Иван Бякин. Тяжелые бомбардировщики Siemens-Schuckert R.V-R.VII
Вячеслав Кондратьев. Бомбардировщики Первой мировой войны
Pilots and Planes of the First Air War. Siemens- Schuckert R.I
Putnam. Peter Gray, Owen Thetford. German Aircraft of the First World War
Windsock.  Peter M. Grosz. The SSW R.I
Putnam. G.W. Haddow, Peter M. Grosz. The German Giants: The Story of the R-planes 1914–1919
Klassiker der Luftfahrt. Geburtsstunde  der Giganten
Le Fana de l'Aviation. Marton Szigeti. Improbables gros-porteus
