   B-24J Liberator

Разработчик: Consolidated
Страна: США
Первый полет: 1944
Тип: Тяжелый бомбардировщик
  ЛТХ     Доп. информация



B-24J стал самым массовым вариантом Liberator. Обозначение первоначально было предназначено Liberator, оснащенным в носовой части турельной установкой, которые собиралась на заводе Ford параллельно с B-24H. С весны 1944 года версия B-24J стала общепринятой для производства. Внешне B-24J крайне мало отличался от B-24G и B-24H и его можно было различить от них только серийным номером. Однако в конструкции турельной установки и створок ниши носовой стойки шасси имелись хорошо видные на близком расстоянии отличия.

Ранней весной 1942 года стало ясно, что Liberator имеет недостаточную защиту против фронтальных атак и на армейских складах на Гавайских островах и в Австралии стали демонтировать хвостовые турельные установки и устанавливать их в носовой части. Хвостовая часть защищалась пулеметами с ручным управлением. В 8-й воздушной армии проводили эксперименты с установкой в носу В-24 хвостовой турельной установки от B-26 и турельной установки Bendix с дистанционным управлением от B-25. К лету 1943 года модификационный центр Oklahoma City Depot устанавливал хвостовые турельные установки в носовых частях B-24D для временного решения проблемы. Такие модификации были известны под обозначением B-24D1.

Установленная в заводских условиях носовая турельная установка появилась на Liberator B-24H, собранных на заводе Ford. B-24G, собранные North American также поставлялись с носовой турельной установкой. В обоих случаях применялась электрическая турельная установка Emerson Electric A-15. Однако вскоре стало ясно, что компания Emerson не сможет обеспечить турельными установками все заводы по выпуску Liberator. Чтобы избежать нехватки установок завод Consolidated в San Diego (Consolidated тем временем слился с Vultee и обозначался как Consolidated-Vultee или сокращенно Convair) предложил приспособить хвостовую турельную установку с гидравлическим приводом Consolidated A-6A к установке на поточной линии в носовой части Liberator. Эта версия должна была быть обозначена как B-24J. Однако было запланировано, что все пять заводов в программе совместного производства Liberator будут использовать в качестве стандар-тной турельную установку Emerson.

В случае замены турельной установки Emerson, собранные Ford и Douglas B-24H с носовой турельной установкой Consolidated A-6, было невозможно отличить по внешнему виду от версии B-24J с такой же установкой. Турельная установка Consolidated A-6A имела наклонные плоские прозрачные передние панели, в противоположность прозрачным поверхностям цилиндрической формы турельной установки Emerson. Обтекатель носовой турельной установки сделал B-24J самым длинным из всех вариантов Liberator. Длина самолета увеличилась до 67 футов 7 5/8 дюймов. Вооружение B-24J осталось тем же, что и на B-24H.

B-24J был оборудован усовершенствованным автопилотом C-1 и новым типом бомб M-series. На нем также применили систему элек-тронного управления турбонагнетателями вместо ручной системы, применявшейся на предыдущих моделях Liberator. B-24J также отличался от версии H наличием открывавшихся внутрь ниши створок носовой стойки шасси.

По опыту эксплуатации B-24D в хвостовой части крыла за внешними двигателями было добавлено по три топливных бака для допол-нительного запаса топлива в 450 американских галлонов. Топливо из этих баков было необходимо перекачивать в основные. Эта система получилась тяжелой и неудобной в эксплуатации и малейшая заминка бортинженера могла привести к остановке двигателей и падению самолета.

Первый B-24J был поставлен USAAF заводом Convair в San Diego в августе 1943 года. В сентябре 1943 года был смонтирован отдельный завод в Fort Worth который снабжал агрегатами главный завод. Также поставлялись компоненты из Willow Run для B-24H-CF, которые собирались параллельно с B-24J-CF. С сентября 1943 года до 2 мая 1944 года в Fort Worth параллельно производили B-24H и B-24J.

На серии 20 B-24J-CF в верхней части крыльев установили новую дренажную систему топливных баков, на серии 25 установили новый приемник воздушного давления (трубка Пито) G-2, на серии 30 верхние и нижние огни в законцовках крыльев заменили на один огонь.

На B-24J завода Consolidated в San Diego не устанавливали верхнюю турельную установку Martin A-3D и измененную пулеметную установку в боковых окнах, примененные на B-24H, собранных в Willow Run. Но 57 собранных в Fort Worth B-24J-40-CF (серийные номера с 42-50452 до 42-50508) были оснащены верхней турельной установкой Martin A-3D и измененной пулеметной установкой в боковых окнах. Это была единственная партия B-24J, поставленная в такой комплектации. Эти самолеты фактически были изготовлены из агрегатов, постав-ленных из Willow Run для B-24H. Иногда эти 57 машин обозначают отдельно как серия B-24J-401-CF. Это довольно необычное обозначение серии было выбрано из-за того, что числа 41:44 использовались для обозначения полевых модификаций 40 серии. Начиная с 45 серии на B-24J-CF стали устанавливать носовую турельную установку Emerson, с 55 серии перестали применять камуфляжную окраску самолетов.

Вначале B-24J производили только два завод Convair, в то время как Ford и Douglas продолжали производить B-24H, а North American - B-24G. Однако в начале 1944 года руководство армейской авиации издало распоряжение о установке автопилота C-1 на всех производимых Liberator под обозначением B-24J. Завод Ford в Willow Run произвел первый B-24J в апреле 1944 года, а Douglas и North American в мае 1944 года.

Весной 1944 года дефицит турельных установок Emerson был преодолен и заводы Convair в San Diego и Fort Worth смогли начать их установку на B-24J вместо Consolidated A-6B. В San Diego ее начали применять с 181-го B-24J (B-24J-20-CO No. 42-73244), а в Fort Worth с 41-го B-24J (B-24J-1-CF No. 42-64088). В то же самое время были приняты створки носовой стойки шасси с направленным наружу открыванием. На Convair стали применять носовой обтекатель NAA, а на Ford продолжили применение обтекателя S-образной формы.

Начиная с B-24J-180-CO (No. 44-40749), B-24J-1-FO (No. 42-50760) и B-24H-5-DT (No. 42-78075) был установлен курсовой приемник RC-103. Самолеты с приемником оснащались подковообразной антенной на верху фюзеляжа в передней части. Некоторые B-24J были оборудованы сферическими окнами кабины штурмана. Начиная с B-24J-185-CO (No. 44-40849), B-24J-10-FO (No. 42-51611) и B-24J-5-DT (No. 42-51293) с каждой стороны кабины бомбардира/штурмана было добавлено удлиненное горизонтальное окно. Это окно применялось на всех B-24J-1-NT.

Начиная с B-24J-180-CO (No. 44-40749) пневматические чехлы заменили тепловой противообледенительной системой, которая подавала горячий воздух от двигателей в систему трубопроводов во внутренней части передней кромки крыла и хвостового оперения. Эта система сразу доказала свое преимущество над подогреваемыми электрическим током чехлами из каучука, которые иногда не могли предотвратить обледенение самолета. Все B-24J-NT имели эту систему

В попытке уменьшить вес самолета 122 самолет 165 серии был оснащен хвостовой установкой M-6A (два 12,7-мм пулемета) с ручным гидроприводом. На Liberators B-24G, H и J в передней турельной установке было большое количество отверстий, щелей и пазов через которые в самолет попадал холодный воздух. Из-за отрицательной температуры внутри носовой турельной установки она была довольно неудобной для стрелка.

Другой проблемой, сделавшей B-24J непопулярным среди экипажей, был чрезмерный вес. Ко времени массового производства B-24J сухой вес Liberator увеличился на 8000 фунтов и самолет обычно весил во время боевых вылетов от 50000 до 70000 фунтов. Мощность же двигателей осталась прежней. Запас мощности при взлете был настолько мал, что полностью загруженные самолеты взлетали с большим трудом и частыми авариями. По сравнению с B-24D скороподъемность и максимальная скорость были ниже, дальность полета уменьшилась, а расход топлива вырос. Увеличение веса сделало самолет менее устойчивым и более трудным в полете, особенно на больших высотах. По сравнению с версией D, усилие на органах управления было гораздо выше, а реакция самолета более вялой. Это сделало Liberator более опасным в полете в строю, необходимом для эффективной защиты от истребителей, и реальной опасностью стали столкновения в воздухе из-за мгновенной потери управления пилотом. Увеличения веса также уменьшило шансы поврежденного Liberator возвратиться обратно на базу, особенно при повреждении крыла. Самолет, поврежденный таким образом, часто быстро падал из-за необратимой потери управления.

Управление было особенно вялым, если была выпущена подфюзеляжная шаровая турельная установка. В попытке уменьшить вес и улучшить летные данные командование USAAF на Юго-западе Tихого океана издало приказ о замене шаровой турельной установки парой 12,7-мм пулеметов с ручным управлением, стрелявших через люк на полу. С сентября 1943 года на большинстве B-24J предназначенных для Tихого океана шаровые турельные установки были предварительно сняты в центрах модификации в США. В Европе шаровая турельная установка была снята весной 1944 года после появления дальних истребителей эскорта, сделавших менее вероятной возможность атаки истребителей Люфтваффе.

В Великобритании 492-я бомбардировочная группа использовала B-24H и J для ночных выбросок агентов над районами Европы занятыми немцами. Эти самолеты были окрашены полностью в черный цвет, носовые турельные установки были сняты, а носовые части самолетов закрыты обтекателями.

На Европейском ТВД несколько B-24J были оснащены вместо подфюзеляжной шаровой турельной установки радаром H2X для бомбардировки вслепую. Радар H2X был американской версией радара RAF H2S. 86 B-24J были оборудованы тремя фотокамерами в носовой части и тремя камерами в бомбоотсеке и были повторно обозначены как F-7A. Другие 92 B-24J были оборудованы шестью фотокамерами в бомбоотсеке и обозначены как F-7B. Все вооружение было сохранено. Прежде всего самолеты использовались на Индокитайско-Бирманском ТВД и на Филиппинах.

208 B-24 моделей J и L были переоборудованы в невооруженные самолеты для перевозки топлива под обозначением C-109.

Некоторые B-24J из 15-й воздушной армии применялись в роли самолета-лидера и имели измененные носовые части для улучшения обзора штурмана и бомбардира. Носовая турельная установка была удалена, а на ее месте установлен плексигласовый обтекатель. Был установлен один переносной 12,7-мм пулемет, огонь из которого вел штурман.

На одном B-24J (серийный номер 42-73130) была установлена носовая часть B-17G в попытке улучшить передний обзор. Между B-24J собранными пятью заводами имелись существенные различия. Части от различных B-24J часто были не взаимозаменяемы друг с другом и недостаток стандартизации приводил к дефициту запчастей на ремонтных складах. Даже два завода Convair производили слегка разные самолеты, детали которых часто были несовместимы друг с другом. Как правило экипаж самолета и механики хорошо знали происхождение своего самолета.

Всего было изготовлено 6678 B-24J (2792 Convair в San Diego, 1558 Convair в Fort Worth, 1587 Ford в Willow Run, 536 North American в Dallas и 205 Douglas в Tulsa). Convair произвел 2921 B-24J с гидравлической носовой турельной установкой (2251 собраны в San Diego и 670 в Fort Worth) и 1372 с носовой турельной установкой Emerson (541 в San Diego, 831 в Fort Worth). Большинство B-24J из Fort Worth было поставлено по Ленд-лизу, а большинство B-24J из San Diego были поставлена флоту США. Ford изготовил 1849 B-24J, из которых 1587 собрали на заводе в Willow Run и отправил агрегаты для 205 машин Douglas в Tulsa и для 57 в Fort Worth.

В сентябре 1944 года B-24J был вытеснен с конвейера Ford и Convair в San Diego моделью B-24L. В течение середине 1944 года USAAF пришли к выводу, что заводы Convair в San Diego и Ford в Willow Run смогут удовлетворить все будущие потребности в Liberator и сборка Liberator на заводах Douglas, North American и Convair в Fort Worth была прекращена. Последний B-24J изготовили на Douglas в июле 1944 года. Производство B-24J на North American и Consolidated в Fort Worth продолжалось соответственно до ноября и декабря 1944 года, главным образом из-за выполнения ранее заключенных контрактов на поставку самолетов в Великобританию по Ленд-лизу.

После войны почти все B-24J были списаны и до наших дней сохранилось только пять самолетов.

  1. Еx-Indian AF B-24J-85-CF (No. 44-44052) в Bob Collings Foundation. Это один из немногих Liberator пригодных к полетам.

  2. Другой пригодный к полетам B-24J (B-24J-95-CF) No. 44-44272 в Yesterday Air Force of Liberal штат Канзас.

  3. B-24J-20-FO (No. 44-48781) демонстрируется в Eighth Air Force Museum на военно воздушной базе Barksdale штат Луизиана. Он несет имя "Laiden Maiden" и опознавательные знаки 486-й BG

  4. B-24J-90-CF (No. 44-44175) ex-Indian Air Force (HE877) в Pima County Air Museum of Tucson штат Аризона.

  5. B-24J-90-CF (No. 44-44213) в Индийском Музее Военно-Воздушных сил в Palam, Индия.






 ЛТХ:
Модификация   B-24J
Размах крыла, м   33.53
Длина, м   19.56
Высота, м   5.49
Площадь крыла, м2   97.46
Масса, кг
  пустого самолета   17236
  нормальная взлетная   25401
  максимальная взлетная   32296
Тип двигателя   4 ПД Pratt Whitney R-1830-65 c ТН General Electric B-22
Мощность, л.с.   4 х 1200
Максимальная скорость , км/ч   483
Крейсерская скорость , км/ч   346
Практическая дальность, км   2736
Максимальная скороподъемность, м/мин   312
Практический потолок, м   8534
Экипаж, чел   10
Вооружение:

 десять 12,7-мм пулеметов Browning в носовой части, верхних, подфюзеляжных и хвостовых турельных установках и в боковых окнах.
 Максимальный внутренняя бомбовая нагрузка 3992 кг. В средней части крыла имелись полки для подвески двух 1814 кг бомб. Максимальная бомбовая нагрузка при полете на небольшие расстояния 5806 кг (в том числе и на внешней подвеске).
 Нормальная бомбовая нагрузка 2268 кг,


 Доп. информация :

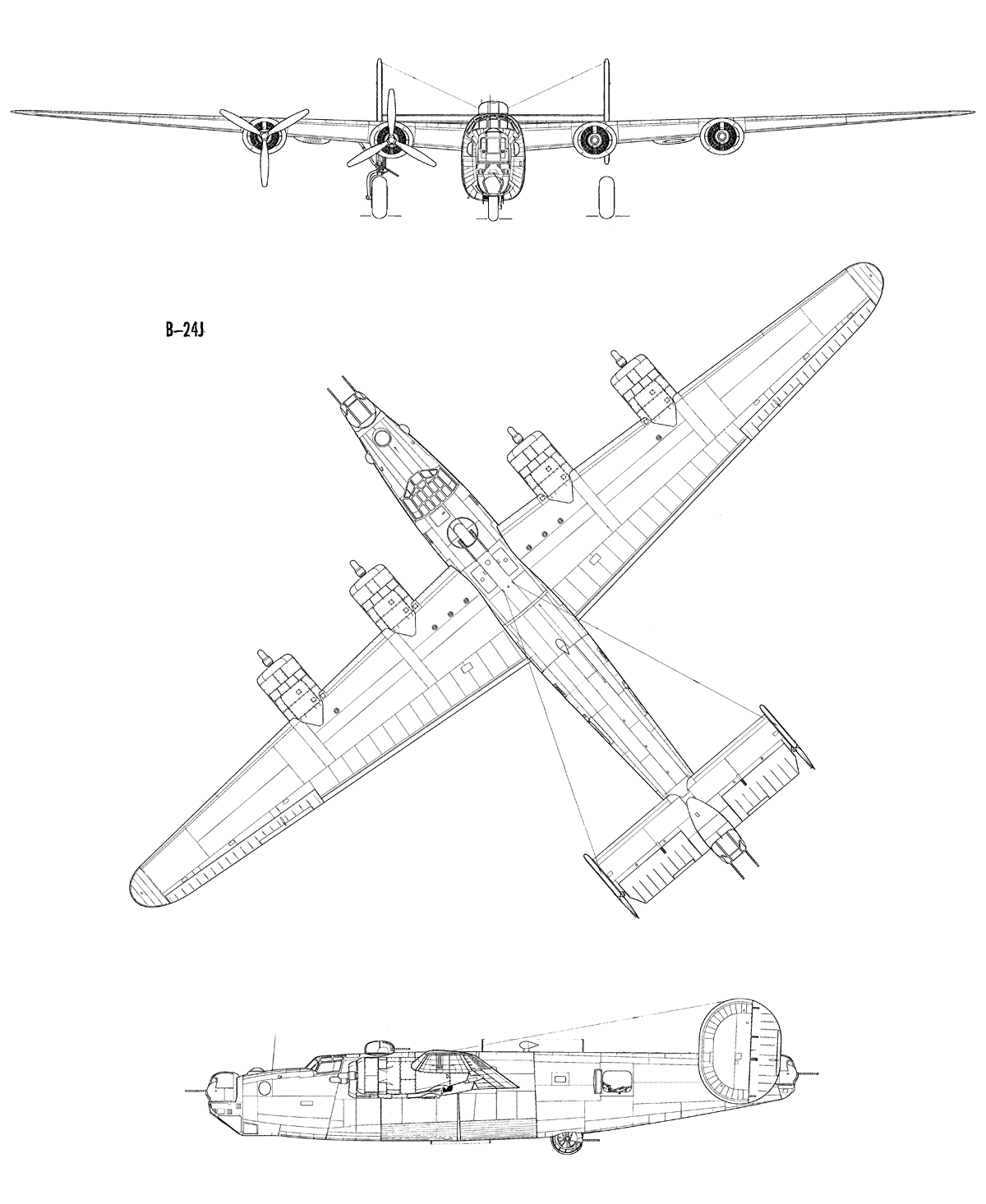

  Чертеж "Consolidated B-24J Liberator"
  Статья "B-24 в USAAF"
  Фотографии:

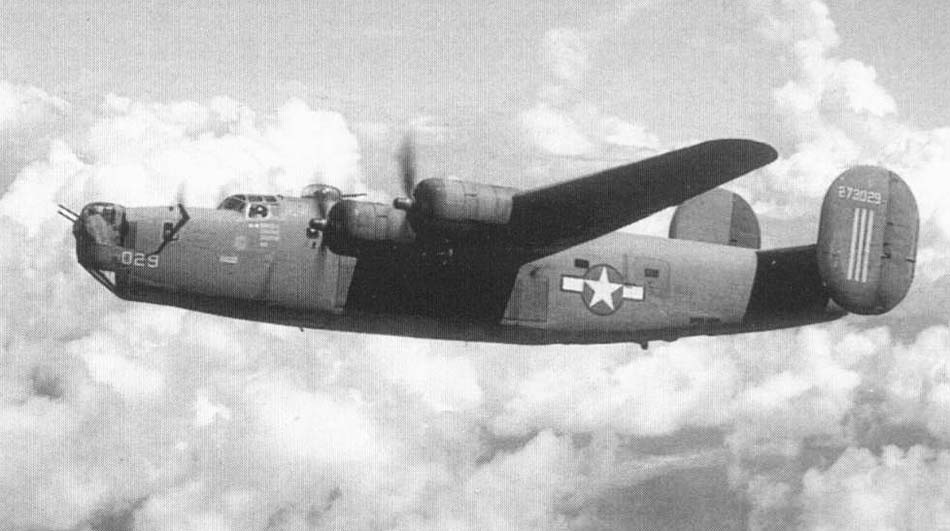

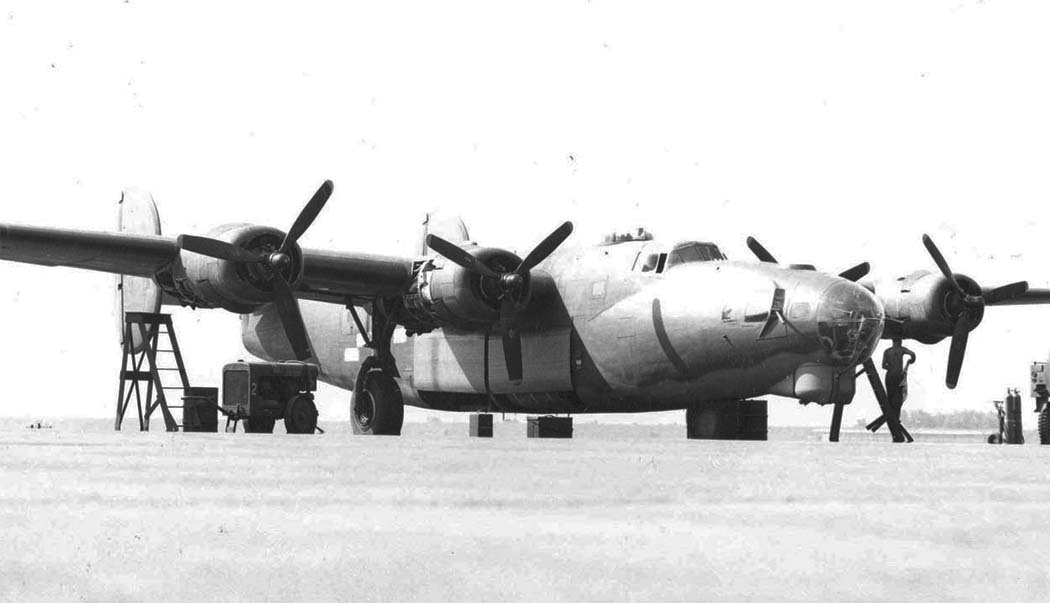

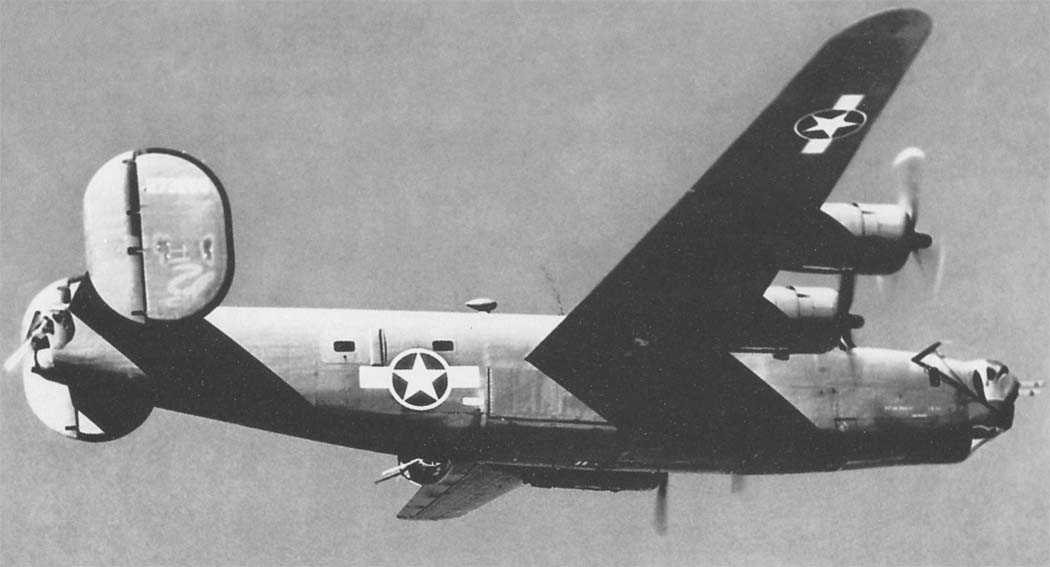

 B-24J

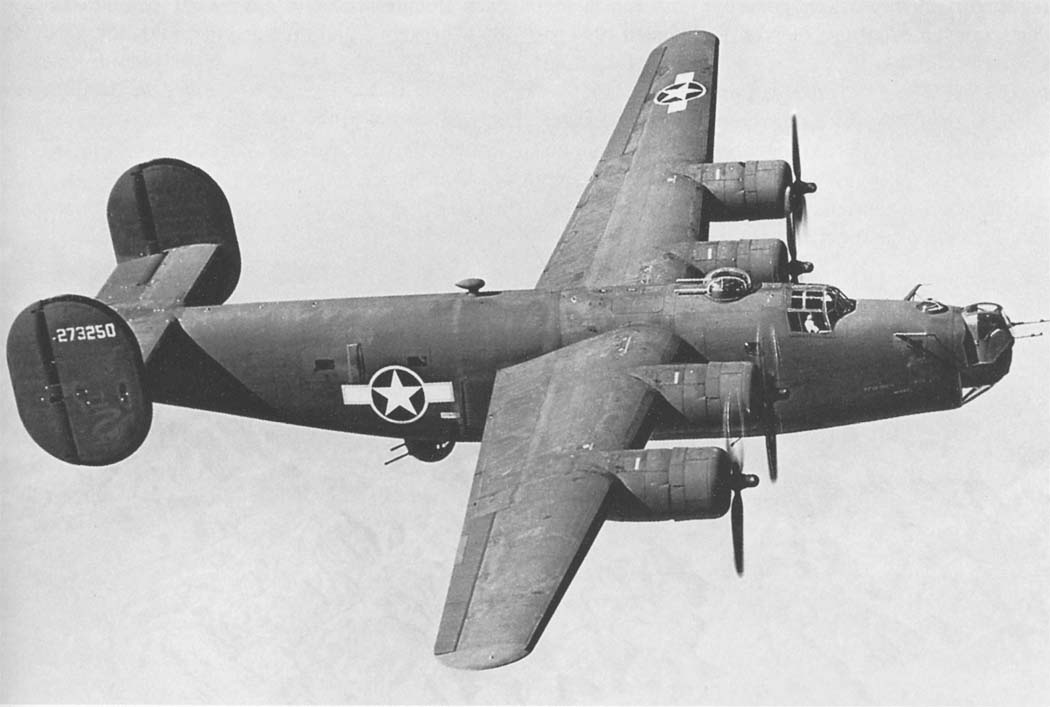

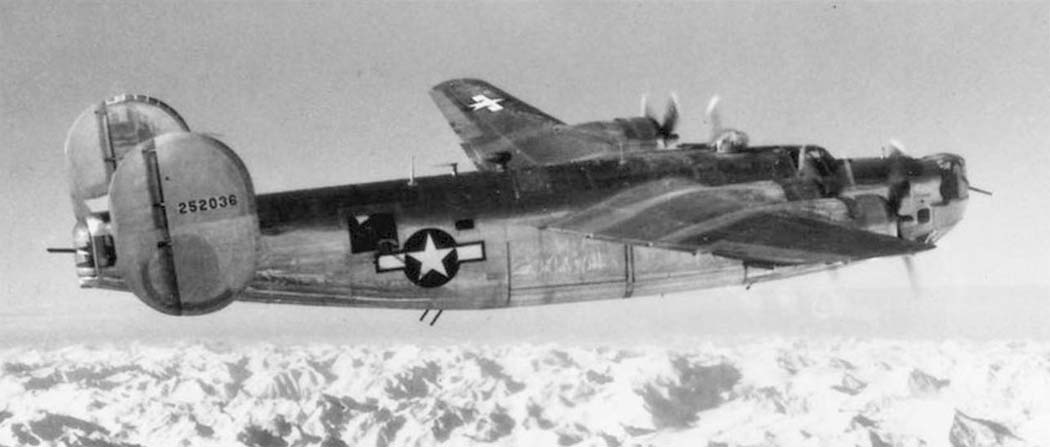

 B-24J

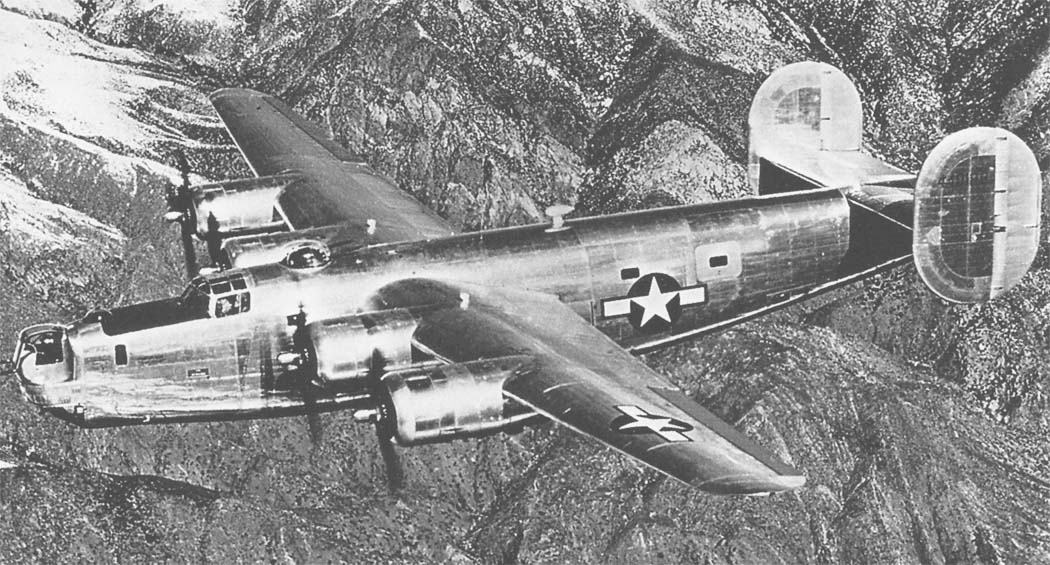

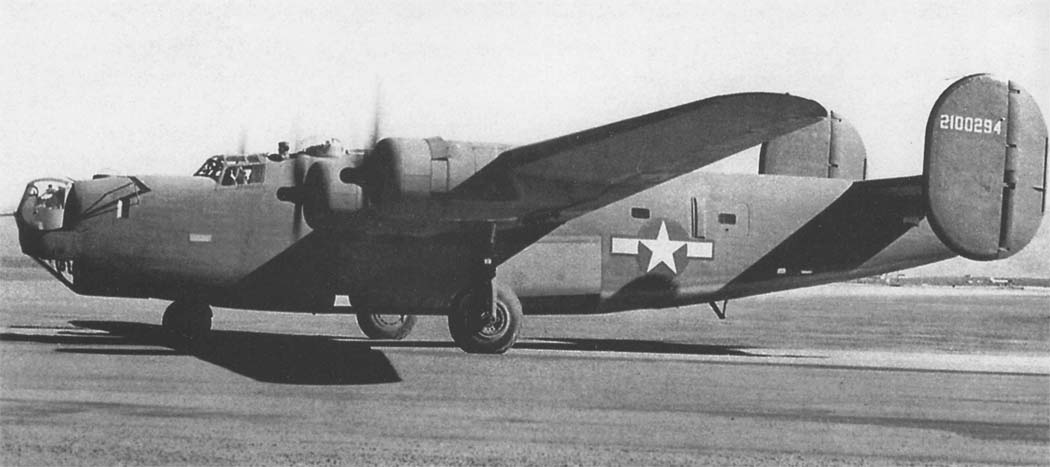

 B-24J

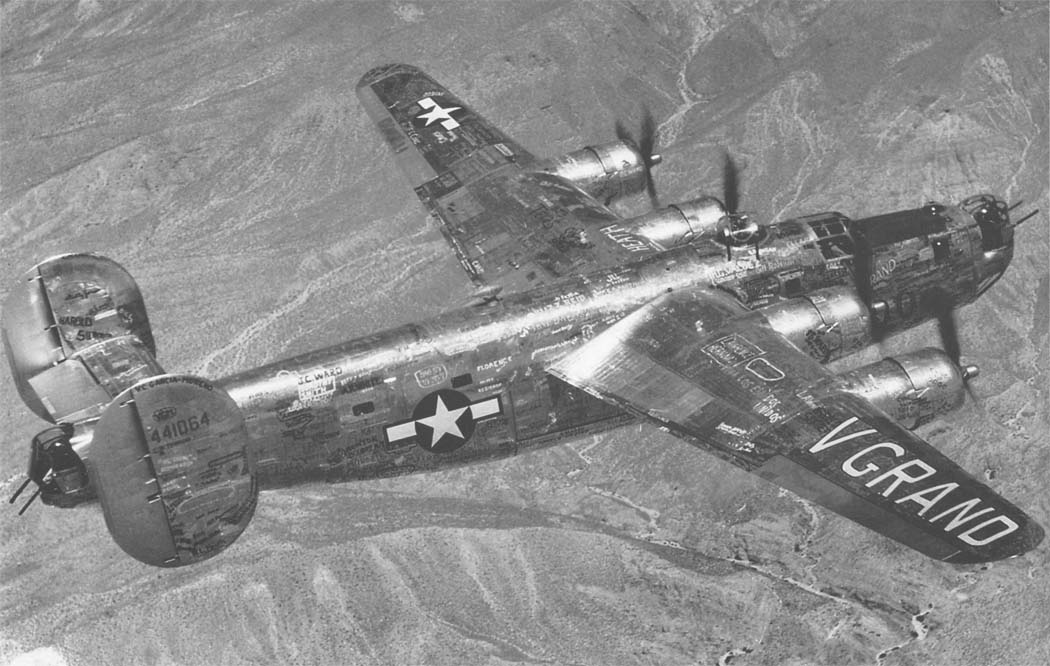

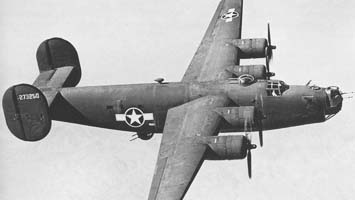

 B-24J

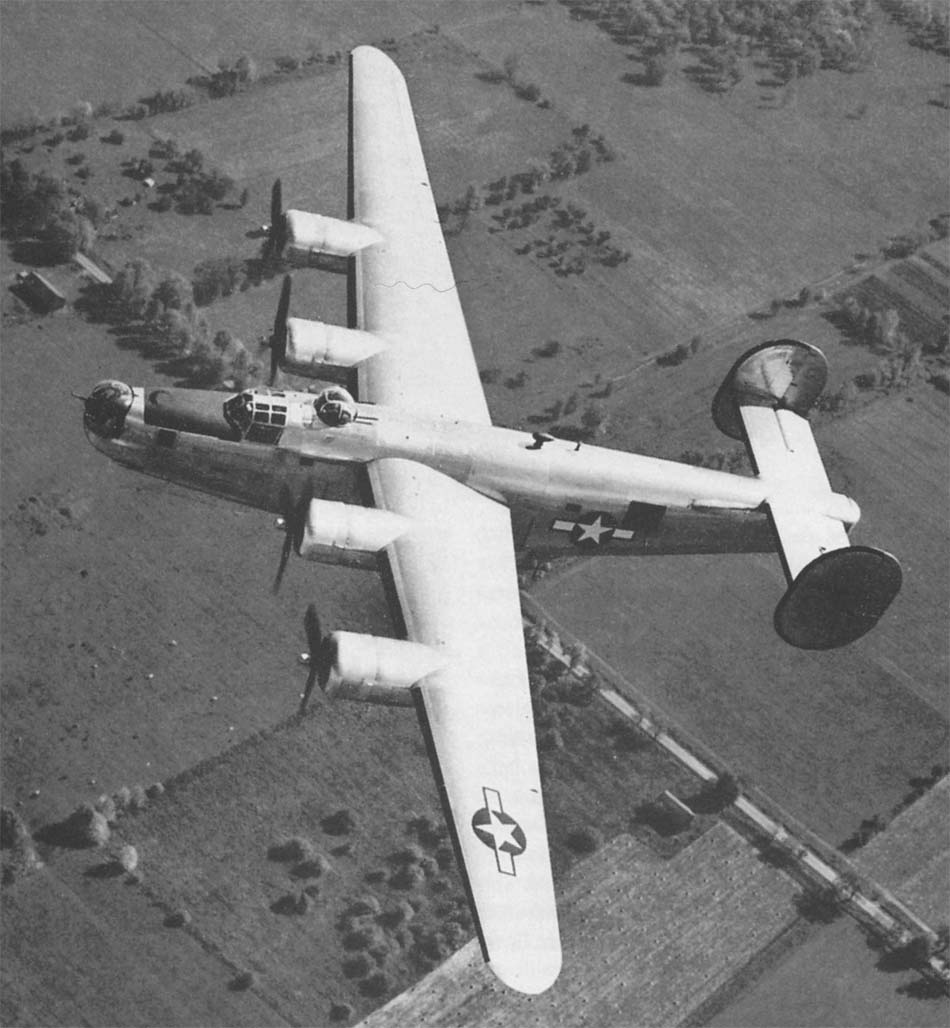

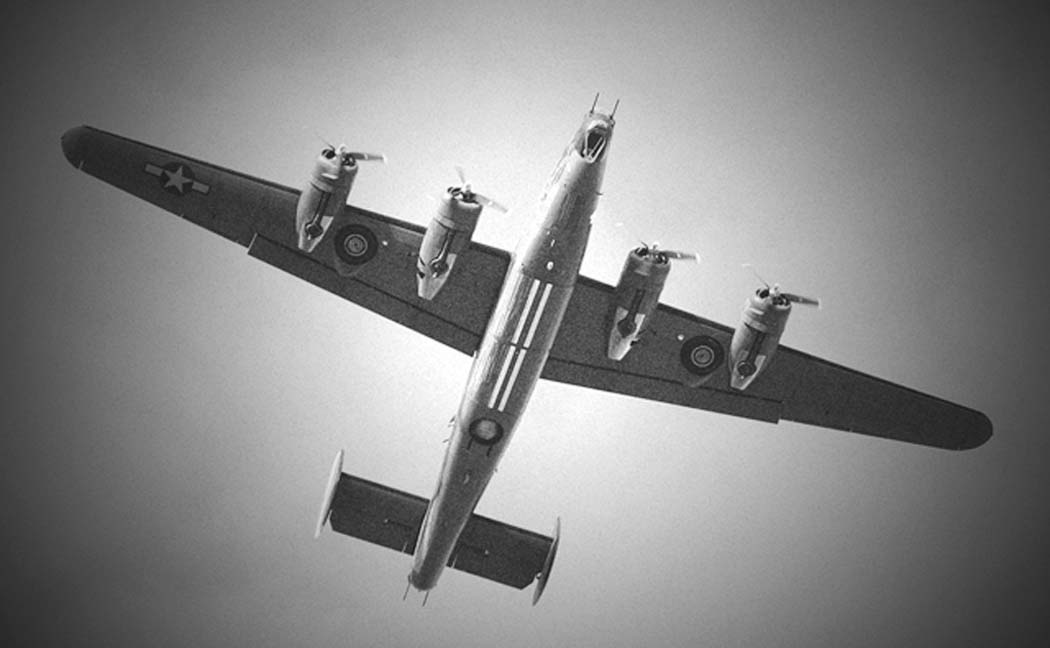

 B-24J

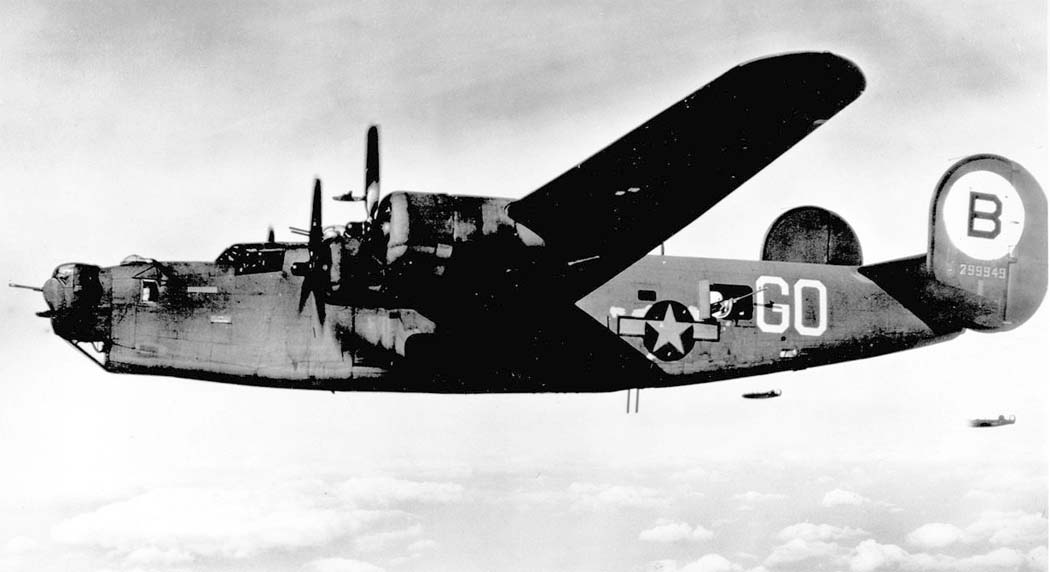

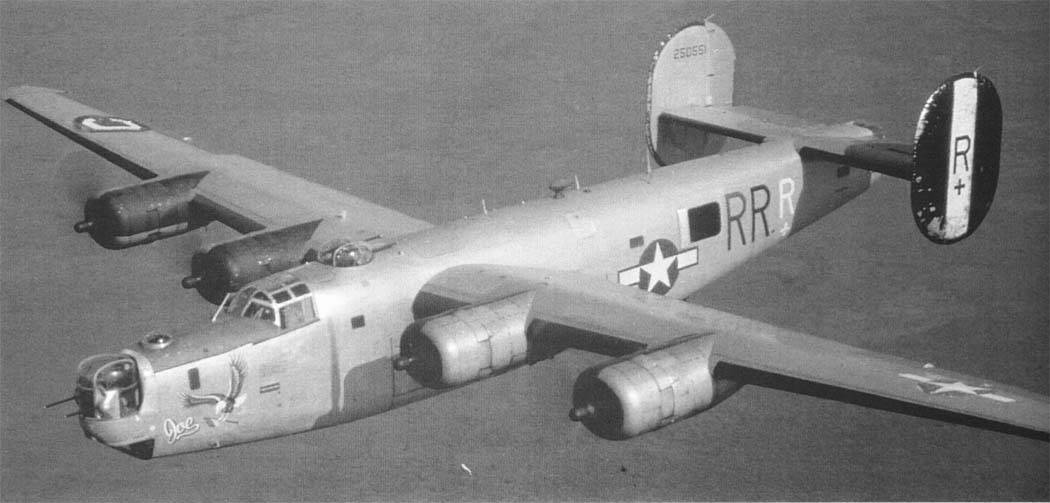

 B-24J

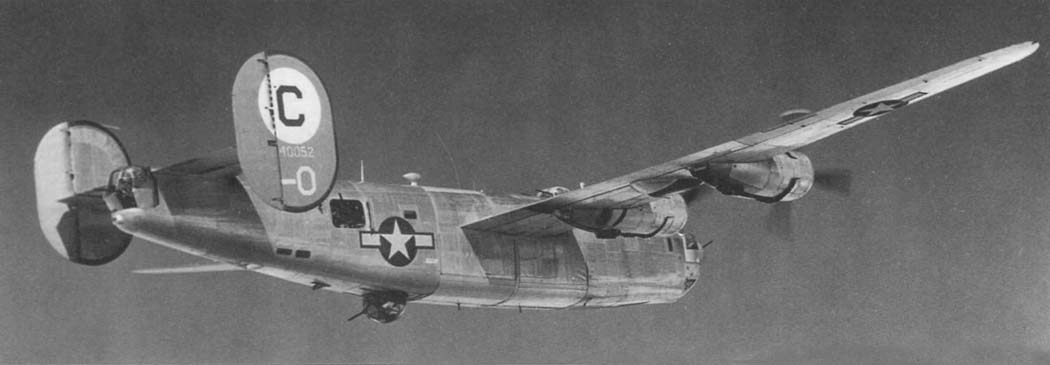

 B-24J
 B-24J
 B-24J
 B-24J
 B-24J
 B-24J
 Опытный B-24J с носовой частью от B-17G
 Опытный B-24J с носовой частью от B-17G

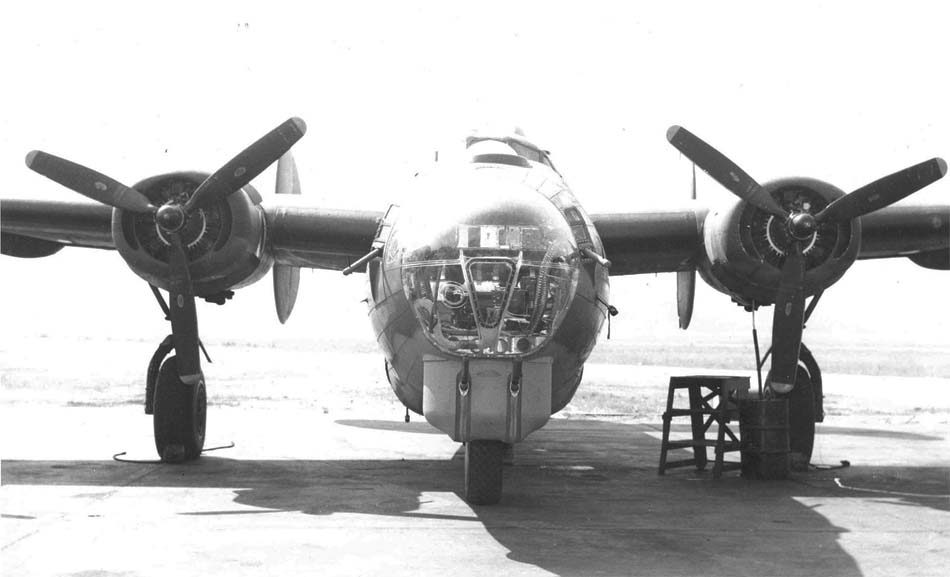

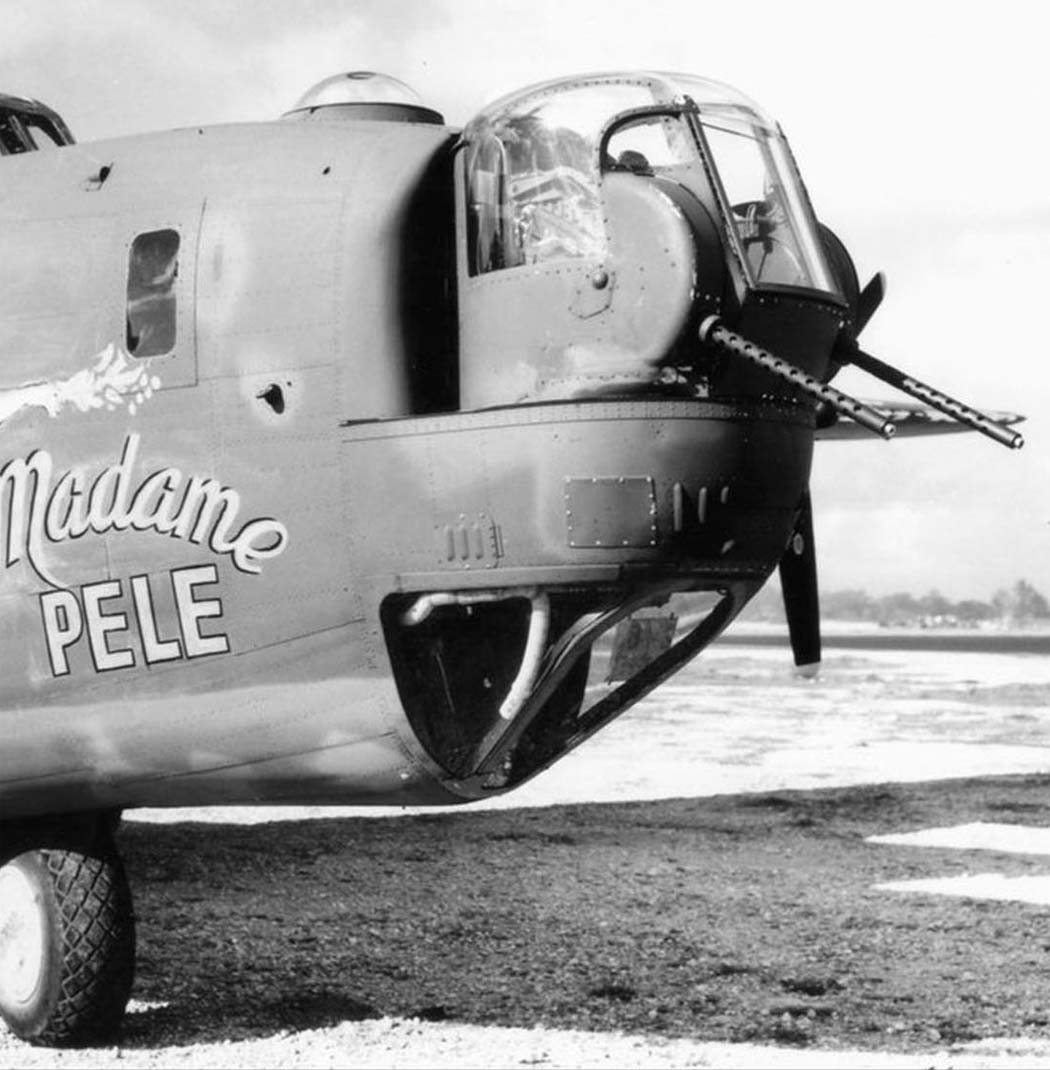

 Носовая турель Consilidated A-6 на B-24J

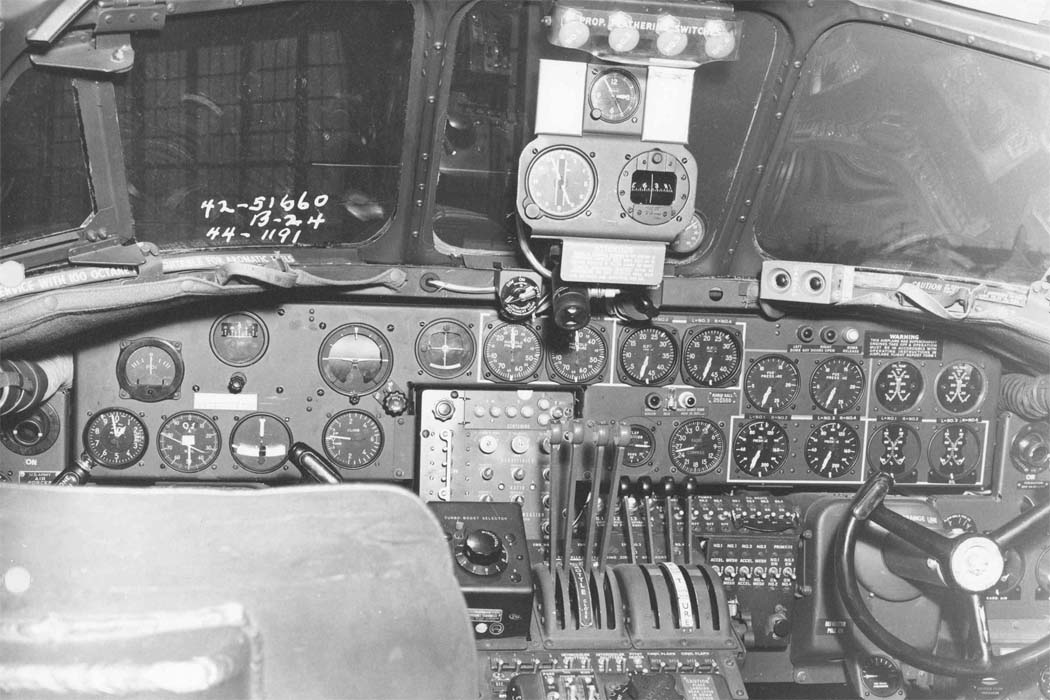

 Кабина пилотов B-24J

  Схемы:

 B-24J

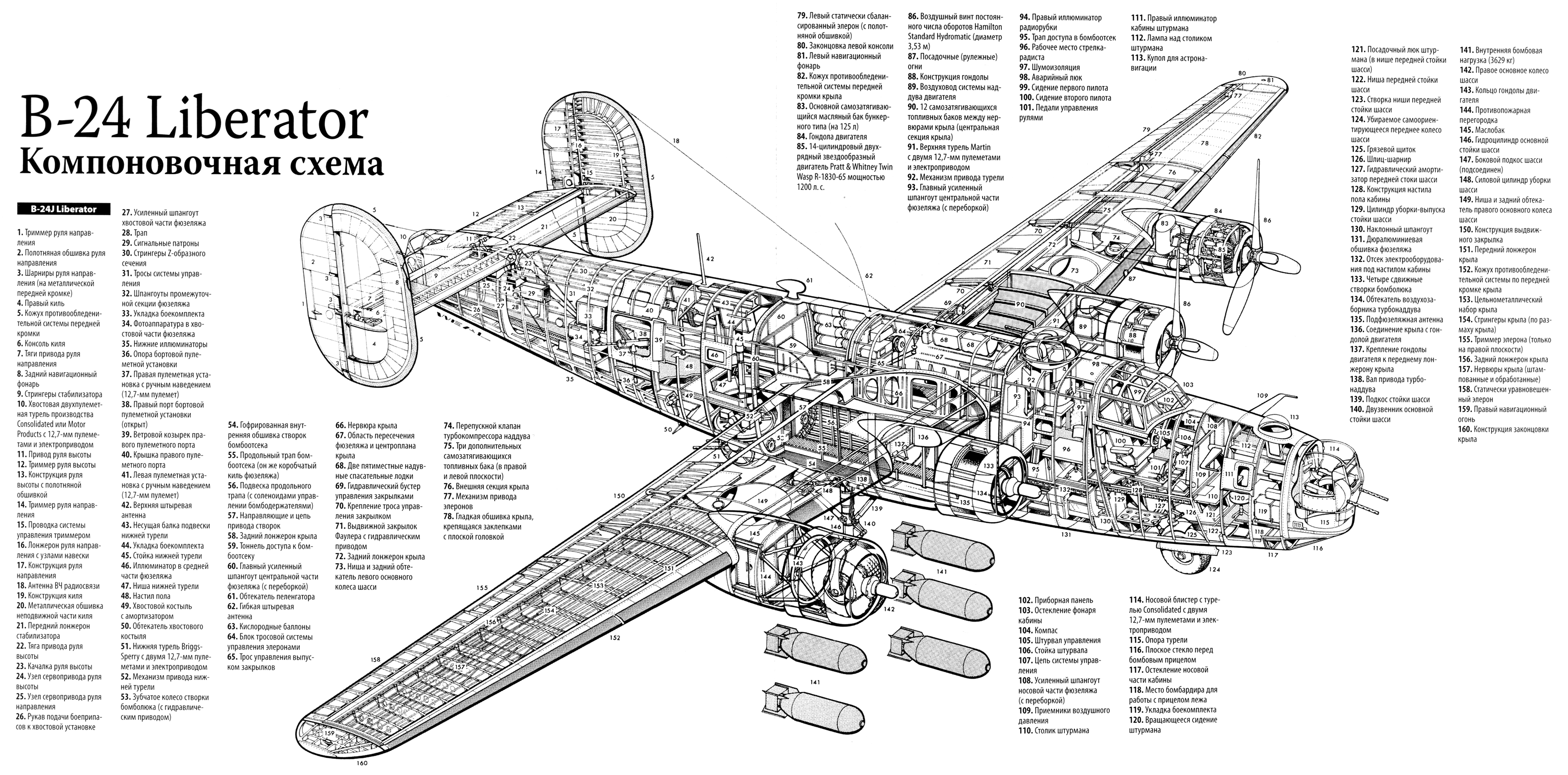

 Компоновочная схема

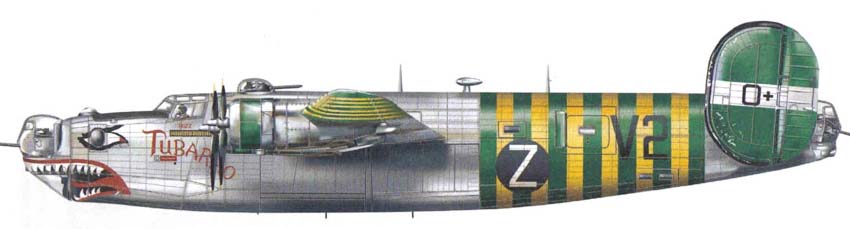

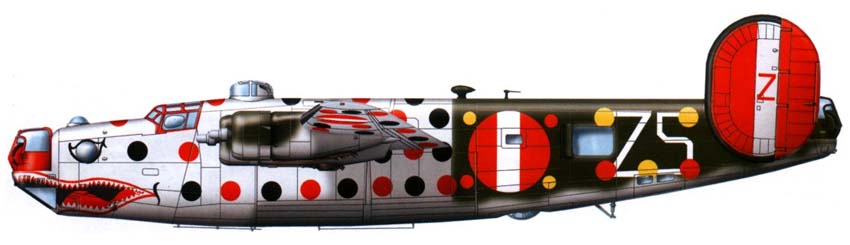

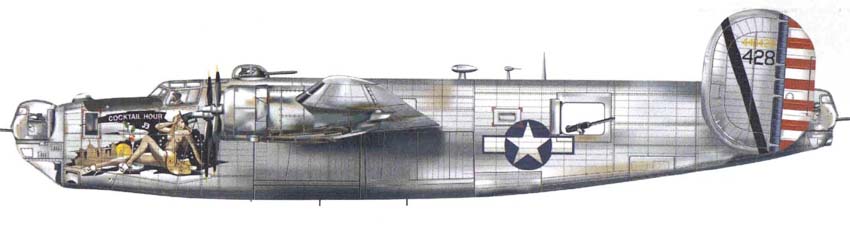

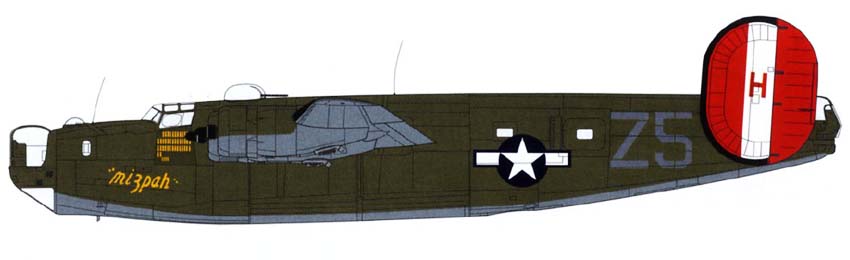

  Варианты окраски:
