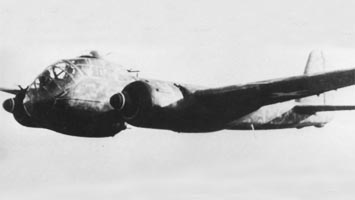

   Ju.188E/H

Разработчик: Junkers
Страна: Германия
Первый полет: 1943
Тип: Средний бомбардировщик
  ЛТХ     Доп. информация



"Юнкерс" Ju.188e - первая серийная версия с двигателями BMW 801С-2.  Поставки серии Е в войска начались раньше серии А из-за наличия в достаточном количестве двигателей BMW-801. Предсерийные Ju.188e-0, в отличие от Ju.188a-0, сохранили воздушные тормоза. Они же были и на первых серийных Е-1 с двигателями ВМW-801МL, которые отличались от BMW-801МА, стоявших на предсерийных машинах, только системой управления винтом. Их мощность на взлете была 1600лс и 1380лс на высоте 4600м. Бомбовая нагрузка была как на серии A, но вместо 20мм пушки в верхней башне стоял пулемет МG-131.

Ju.188e-1 отличался от предсерийных машин первоначально только двигателями, но уже довольно скоро их заменили на ВMW-801D-2 или G-2 взлетной мощностью 1700лс и 1440лс на высоте 5700м. Ju.188e-2 был торпедоносцем по образцу A-3. Hесколько таких машин было выпущено без верхней башни ЕDL-131.

Самолеты Ju.188e попали в штабную эскадру KG 6, базировавшуюся в Киреле (Франция), в мае 1943 года, а первые боевые вылеты трех Ju.188e-1 из 4/KG 66 состоялись в ночь с 18 на 19 августа 1943 года -они бомбили заводы в Линкольне (восточная Англия).

Более широкое применение Ju 188 получили в октябре 1943 года - после замены самолетов группы 1 /KG 6 машинами этого типа в количестве 29 единиц. Чаще всего они выполняли роль разведчиков, наводивших на цель ударные группы самолетов. Впервые Ju.188e-1 был сбит в ночь с 8 на 9 октября английским самолетом Mosquito.

В ноябре и декабре 1943 года Ju.188e-1 поступили и на вооружение 1-й и 2-й групп KG 6.

Ju.188f-1 и F-2 были разведчиками с двигателями BMW-801D-2 и G-2 - аналогами Ju.188c-1 и c-2. Hа F-2 стоял локатор "Хохентвиль". Две другие модели Ju.188g и H были соответственно бомбардировщиком и разведчиком с большим деревянным обтекателем под фюзеляжем и хвостовой башней. Hеудача с дистанционно-управляемой башней FА-15 привела к решению использовать обычную башню, отсутствие которой рассматривалось серьезным недостатком Ju.188. Башня с двумя пулеметами МG-131 на манер FA-15 была испытана на Ju.88a-4, а потом и на Ju.188-V2. Задняя часть фюзеляжа была увеличена по высоте и усилена как на Ju.188c-0. Самолет получил обозначение Ju.188g-0.

Задняя башня обладала рядом недостатков. Так углы обстрела были очень ограниченными, внутренний объем башни позволял использовать лишь стрелков небольшого роста, которые почти не имели возможности выбраться из башни в случае необходимости. Башня оказалась неприемлемой для люфтваффе, и на серийном Ju.188g-2 и разведчике Ju.188h-2 было решено вернуться к дистанционной FА-15. Ju.188g-2 расстался с внешними держателями бомб - все 3300кг можно было подвесить в деревянном обтекателе. Самолет мог при этом пролететь 2385км. Скорость на высоте 6200м оценивалась в 538км/ч. Hо в серию решено было запустить Ju.388, а самолеты серии G и H так реально и не испытывались.

В сентябре 1943 года Ju 188f-1 поступили в группу дальних разведчиков, действовавшую на Украине. В конце года такие же самолеты были поставлены в части, воевавшие на Восточном фронте и во Франции, а в эскадру KG 26, базировавшуюся в Норвегии. - торпедоносцы-бомбардировщики Ju.188e-2 и разведчики 188F-2.

В 1944 году самолетами Ju 188 вооружались такие соединения, как Stab, 1 -я и 2-я группы KG 2, 3-я группа KG 26 и 1-я группа KG 200.

Главным боевым применением самолетов, находившихся в KG 6, являлись ночные бомбовые атаки. Это операции Steinbok и Gisela. В последней было задействовано 56 единиц Ju 188, которые наносили бомбовые удары по восточной Англии. Самолеты группы KG 200 принимали участие в боях на Восточном фронте. Ju 188f-2 и d-2 разведывательной группы 1.(F)/124, базировавшейся в Киркенесе (Норвегия), в основном работали на маршрутах морских конвоев до Мурманска и Архангельска.

Описание самолета "Юнкерс" Ju.188e-1

Эта машина - многоцелевой двухдвигательный цельнометаллический среднеплан с убирающимся шасси.

Фюзеляж представлял собой полумонокок дюралюминиевой конструкции трапециевидного сечения с 33 шпангоутами и обшивкой из гладких листов. Делился он на три части: кабину экипажа, которая крепилась к фюзеляжу (по шпангоуту № 9), среднюю часть с узлами крепления плоскостей и заднюю. В кабине были предусмотрены места для четырех членов экипажа: спереди слева - для пилота, справа внизу -для штурмана-бомбардира, за пилотом - для стрелка-радиста и в нижней гондоле - для стрелка. Кабина частично бронировалась. Так, например, кресло пилота имело бронеспинку, а место стрелка защищалось бронеплитами. Полностью остекленный фонарь кабины оснащался замками для аварийного сброса его задней части. Нижняя гондола снабжалась пулеметной установкой и открывалась для доступа экипажа в самолет. Оптический бомбовый прицел размещался в передней части кабины экипажа. Там же могло устанавливаться так называемое Kuto Nase - приспособление для перерезания канатов аэростатов противовоздушной обороны противника.

В средней части фюзеляжа между шпангоутами № 9 и 15 - два бомбоотсека, которые оборудовались держателями для подвески бомб или дополнительных топливных баков. В верхней части фюзеляжа между шпангоутами № 20 и 23 находился отсек для спасательной лодки.

Крыло - двухлонжеронное, с гладкой листовой обшивкой имело две отъемные консоли. Усиленные нервюры № 1 и 2 служили одновременно для крепления основных опор шасси и двигателей. Носок крыла изготавливался пустотелым - для подачи в него горячего воздуха от двигателей. Распространяясь, горячий воздух нагревал переднюю кромку крыла, способствуя тем самым удалению с нее льда. Задняя часть крыла оборудовалась закрылками и элеронами. Триммер устанавливался только на левом элероне. На нижней части крыла находились аэродинамические тормоза для автоматического вывода самолета из пикирования.

Хвостовое оперение - цельнометаллическое, однокилевое со свободно несущим двухлонжеронным стабилизатором - имело симметричный профиль и было трапециевидным в плане. Аэродинамические рули высоты и направления оборудовались триммерами. Их привод осуществлялся в основном с помощью жестких тяг и качалок, а при выводе из пикирования к ним автоматически подключалась гидросистема.

Шасси - классической схемы, с задним колесом. Все опоры снабжались пневмомасляными амортизаторами. При уборке основные опоры разворачивались на 90° вокруг своей оси, так что колеса укладывались в нишах шасси горизонтально. Створки ниш открывались только на время уборки или выпуска шасси. Размеры основных колес- 1140х х410 мм, заднего - 560x200 мм.

Силовая установка самолета состояла из двух 14-цилиндровых двигателей типа BMW 801MG2 или BMW 801 ТС воздушного охлаждения со звездообразным расположением цилиндров. Двигатели комплектовались трехлопастными металлическими винтами VDM, оснащенными жидкостной антиобледенительной системой.

Топливо заливалось в четыре крыльевых бака, два из которых размещались между фюзеляжем и двигателями и еще два - с внешней стороны двигателей. Бомбовые отсеки использовались и для подвески дополнительных топливных баков: в передний устанавливался бак емкостью 1280 л, в задний - 600 л. Все баки были самогерметизирующимися. Кроме того, еще две емкости по 900 л каждая можно было подвесить под крыло. Имелась и система аварийного слива топлива через патрубок в хвостовой части самолета.

Гидравлика обеспечивала работоспособность стабилизатора, уборку и выпуск шасси, закрытие и открытие створок ниш шасси, закрылков, аэродинамических тормозов и тормозов колес, а также поворот верхней пулеметной установки.

В состав радиооборудования Ju.188e-1 входили: УКВ-радиостанция FuG 16, радиостанция системы опознавания FuG 25, система посадки в условиях плохой видимости FuB1-2. На самолетах серии Е-2 находился радиолокатор FuG 200.

Защитное вооружение Ju.188e-1 состояло из пушки MG 151/20 калибра 20 мм с боекомплектом в 250 снарядов, устанавливаемой подвижно в передней части остекления (справа), крупнокалиберных пулеметов MG 131 калибра 13 мм в башне на верху кабины экипажа и в верхней задней части кабины с боекомплектами по 500 патронов и 250 патронов - запас. В гондоле под кабиной имелся сдвоенный пулемет MG 81Z калибра 7,9 мм с запасом в 1000 патронов.

Самолет Ju.188e-1 нес до 3000 кг бомбового вооружения. Существовало несколько вариантов бомбовой загрузки, однако наиболее часто применяли вариант с двумя бомбами по 1000 кг или четыре бомбы по 500 кг, шесть - по 250 кг или 18 по 70 кг. Ju 188Е-2 могли нести на внешней подвеске торпеды типа LTF 5В, LT 1В или авиационные мины LMA по 500 кг (4 шт.) либо LFB по 1000 кг (2 шт.). Бомбы массой 250 и 500 кг подвешивались и на подкрыльевых держателях.





 ЛТХ:
Модификация   Ju.188E-1
Размах крыла, м   22.00
Длина, м   14.95
Высота, м   4.45
Площадь крыла, м2   56.00
Масса, кг
  пустого самолета   9870
  нормальная взлетная   14525
Тип двигателя   2 ПД BMW-801D-2
Мощность, л.с.   2 х 1700
Максимальная скорость , км/ч   495
Крейсерская скорость , км/ч   370
Практическая дальность, км   1950
Максимальная скороподъемность, м/мин   340
Практический потолок, м   9400
Экипаж, чел   4
Вооружение:

  одна пушка МG-151/20 в носу фюзеляжа, один 13-мм пулемет МG-131 в верхней башне EDL-131, один MG-131 в задней части кабины и спарка МG-81Z в  нижней установке;
  до 3000кг бомб


 Доп. информация :

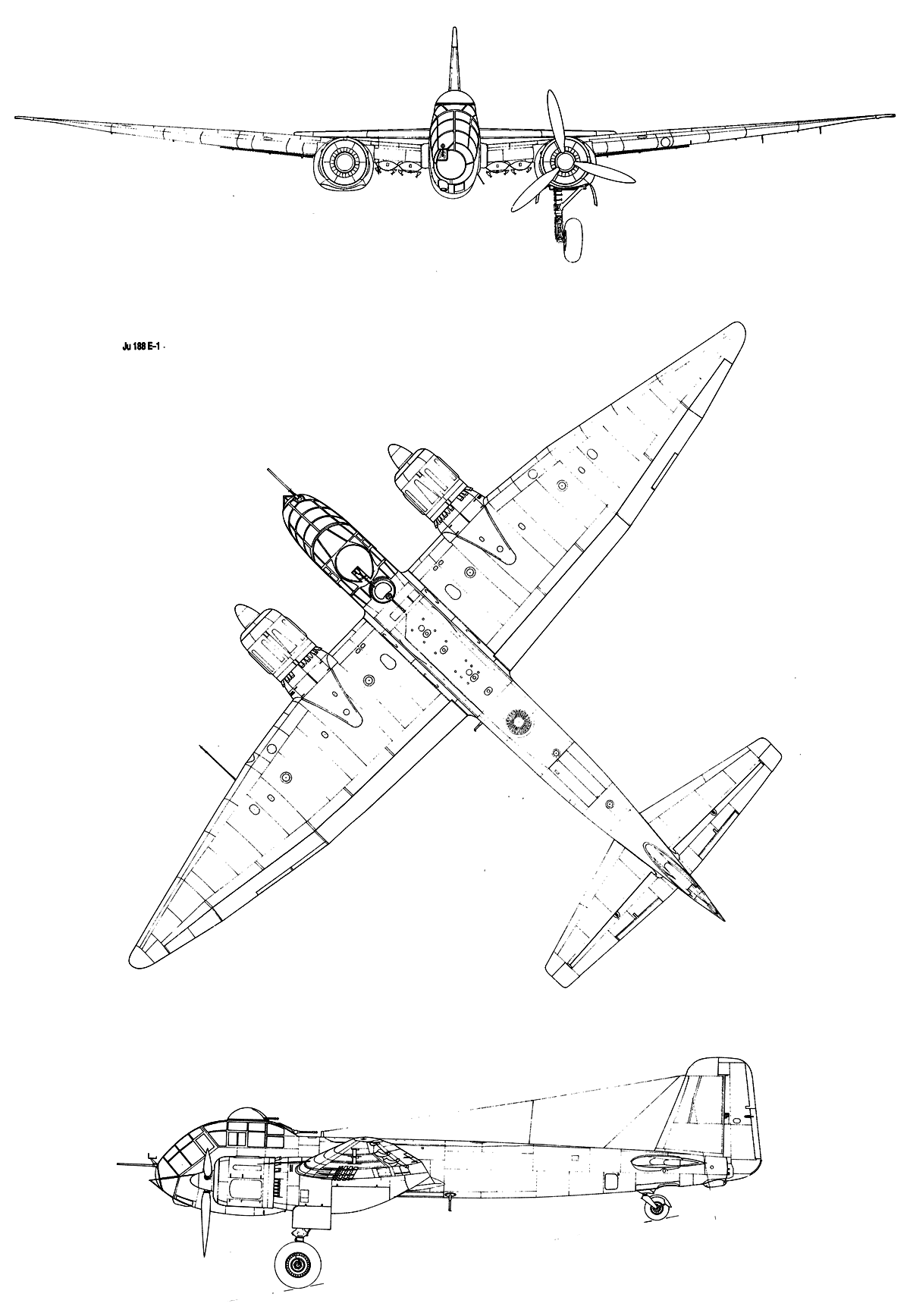

  Чертеж "Junkers Ju.188e-1"
 Фотографии:

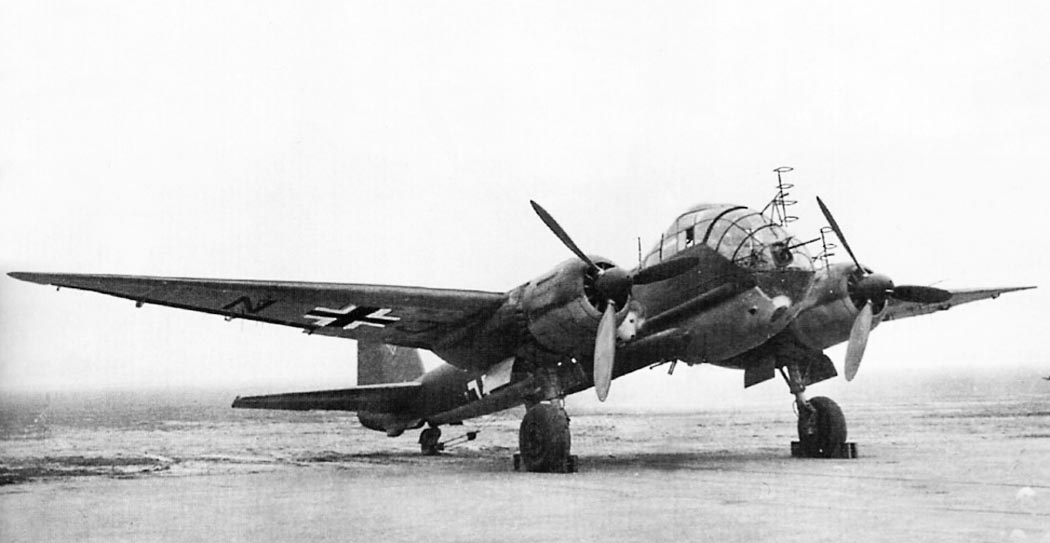

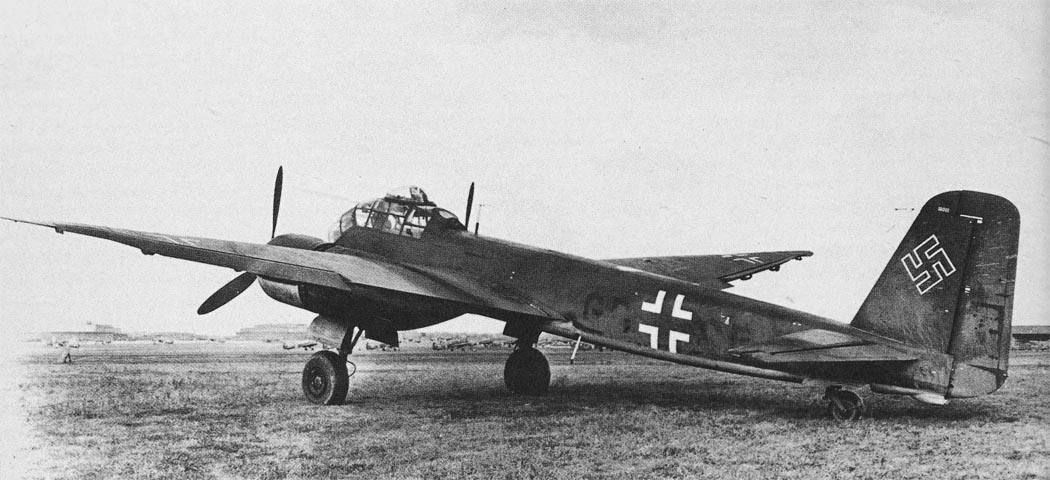

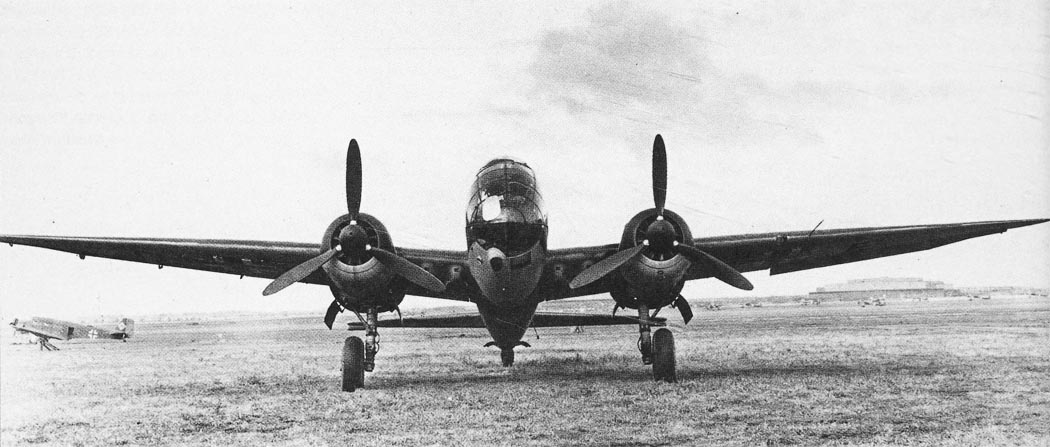

 Ju.188E-0

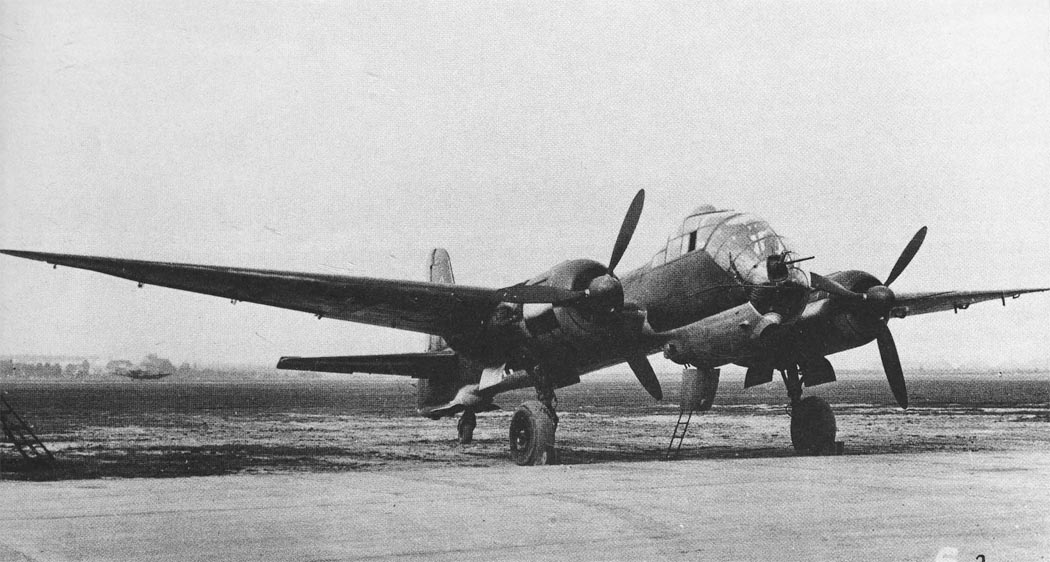

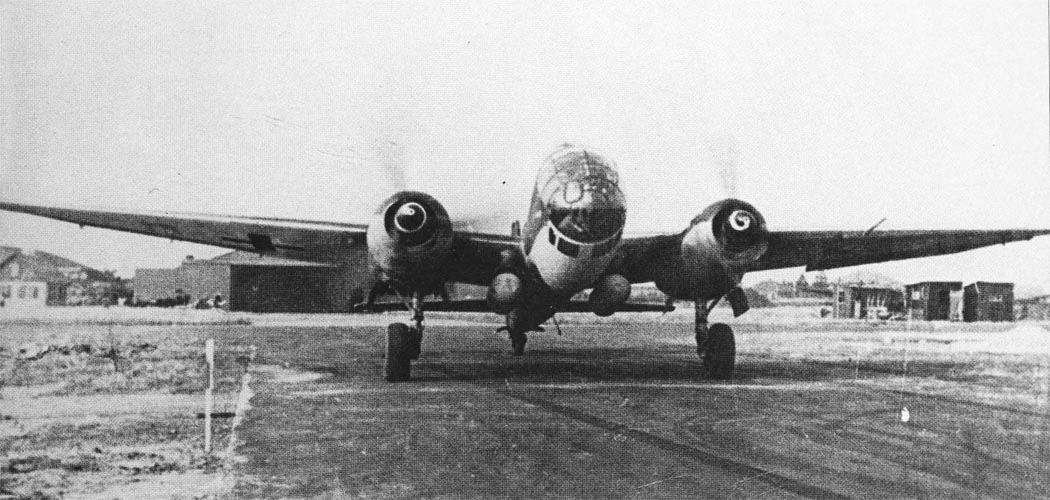

 Ju.188E-0

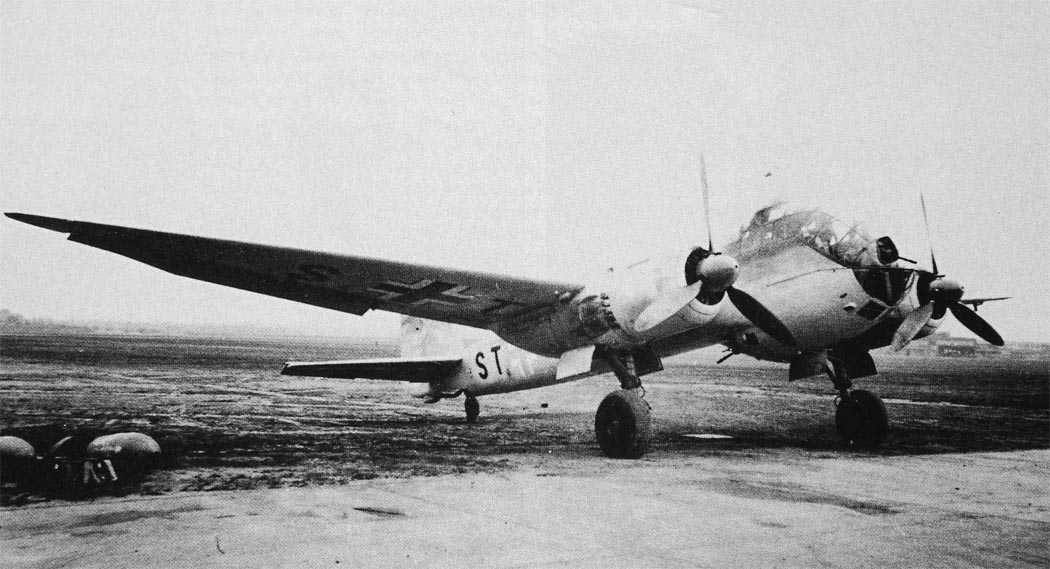

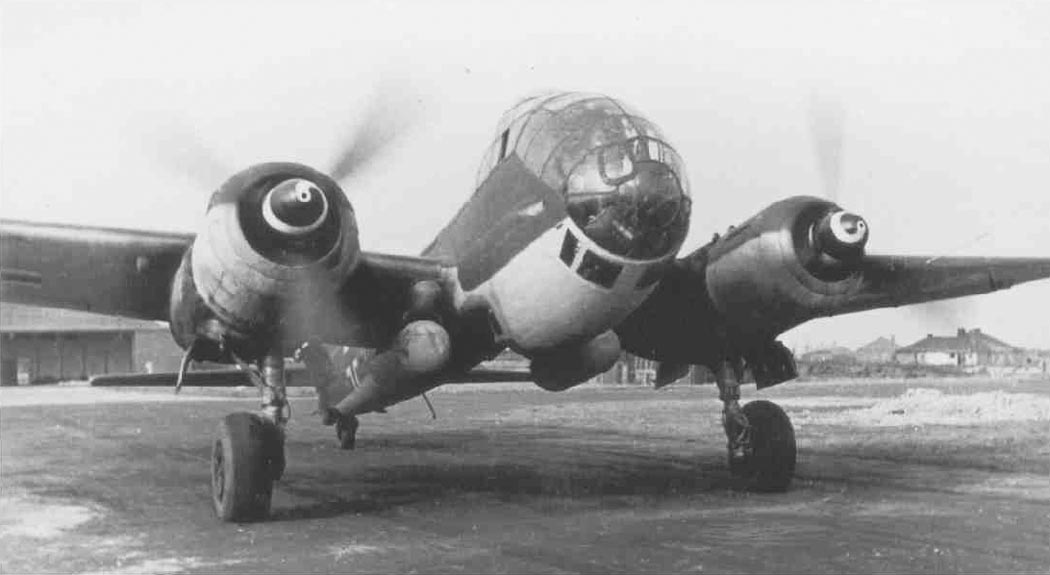

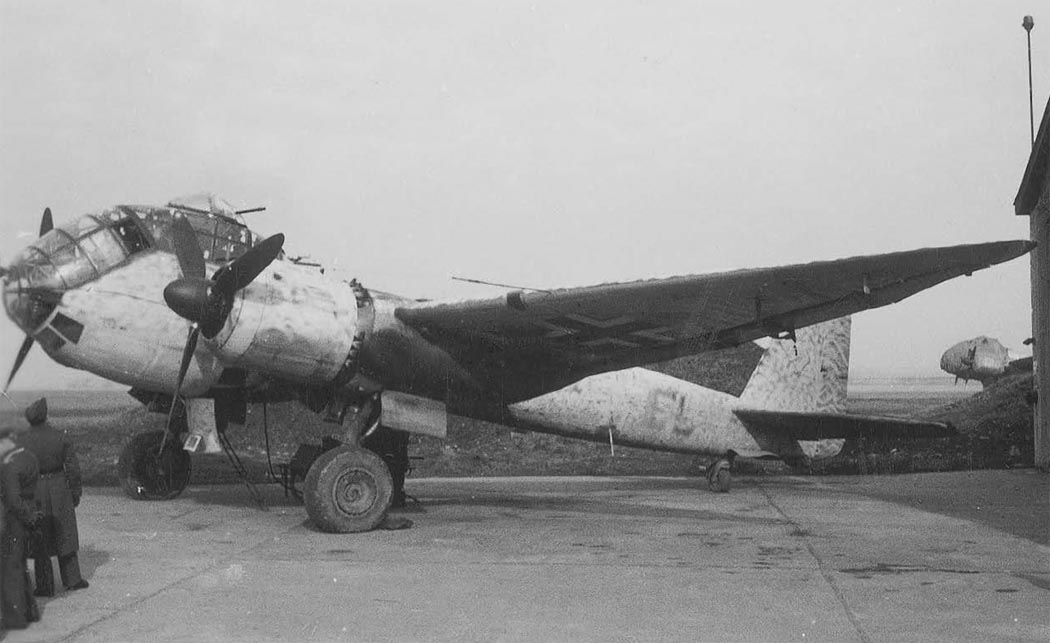

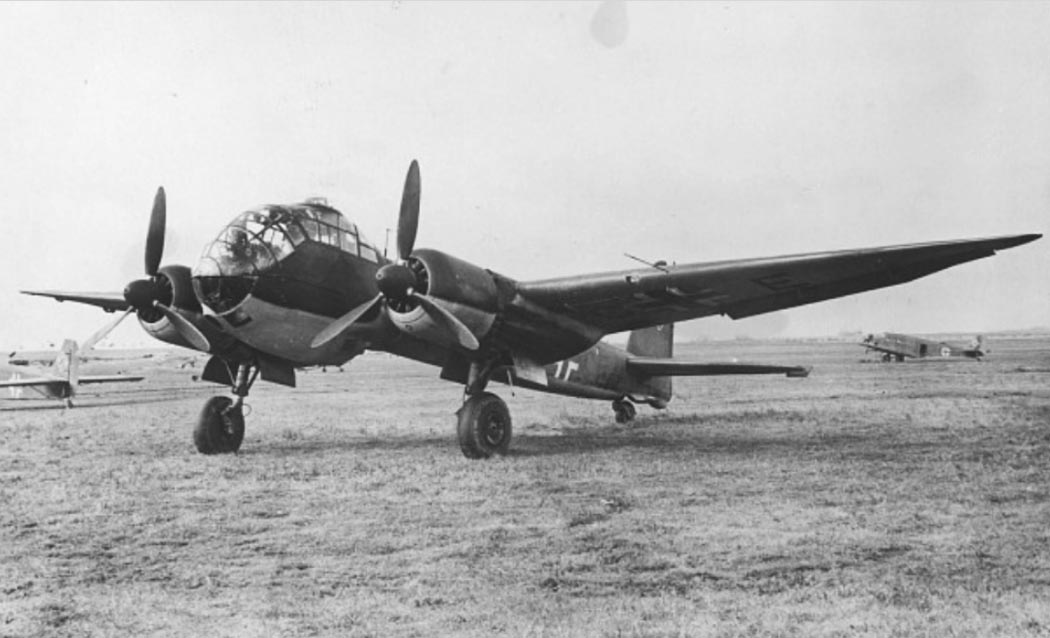

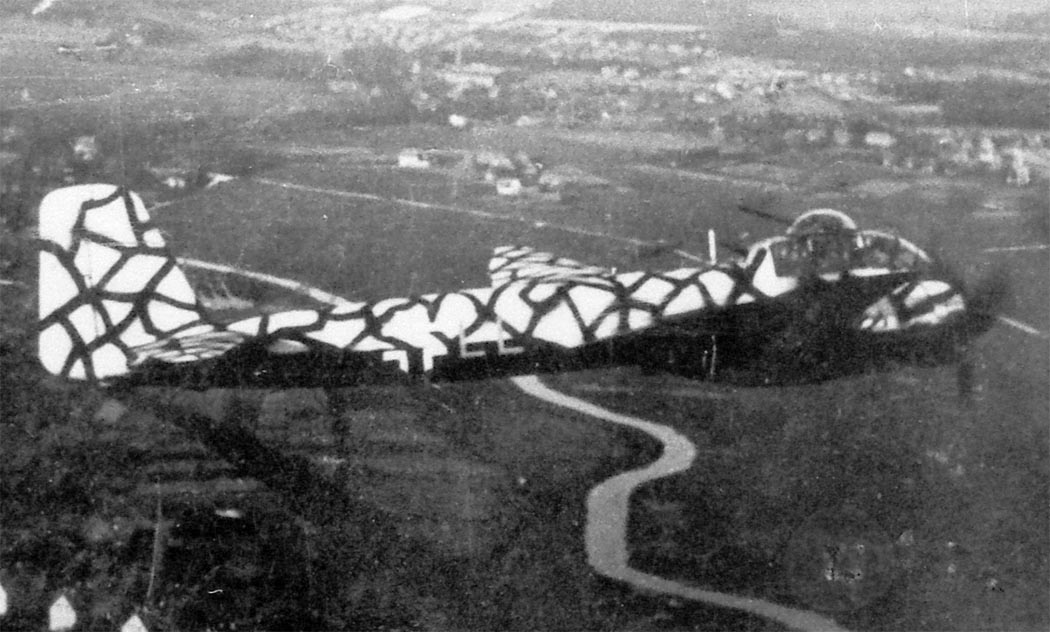

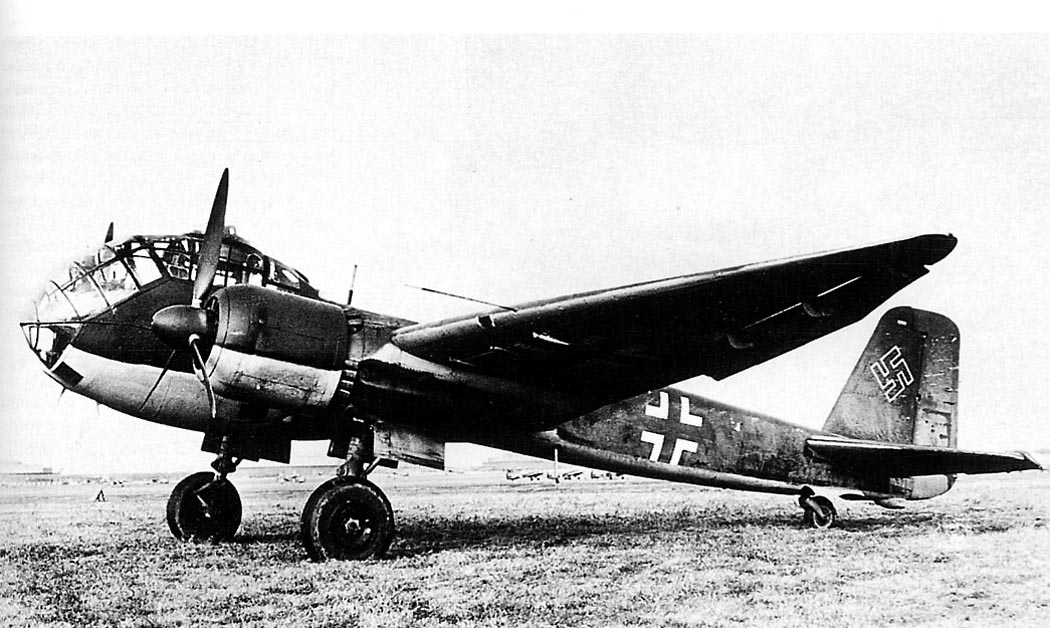

 Ju.188E-1

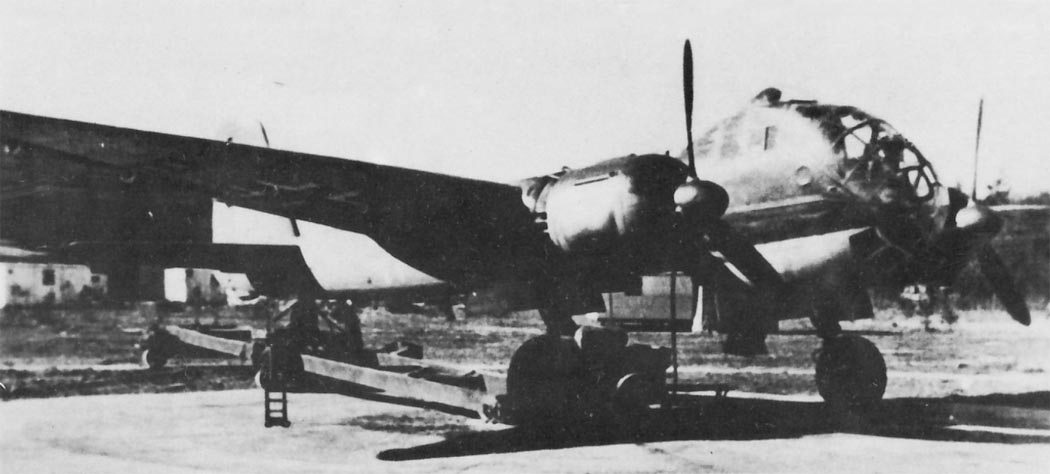

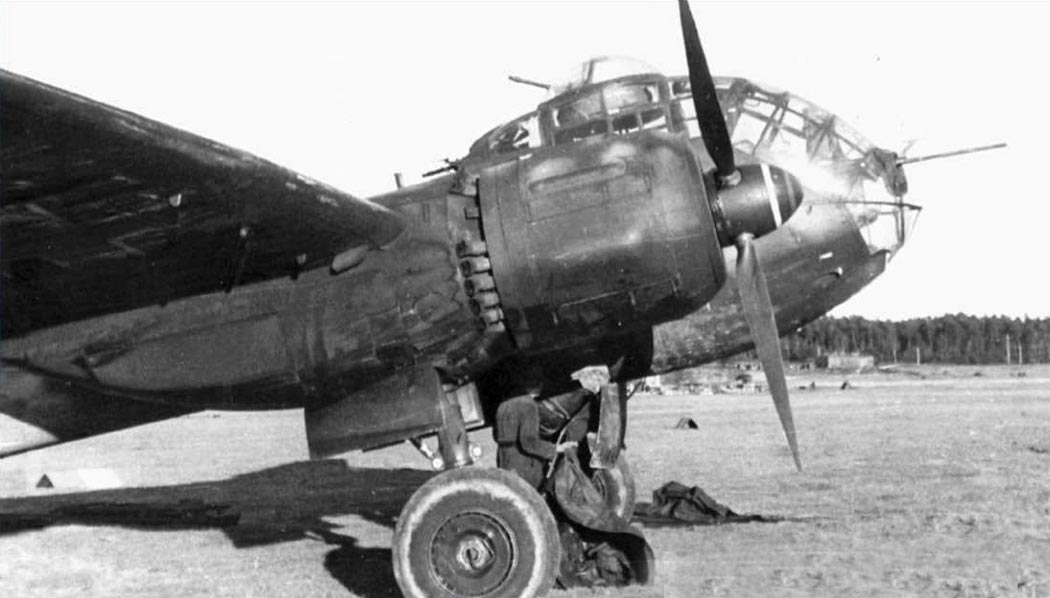

 Ju.188E-1

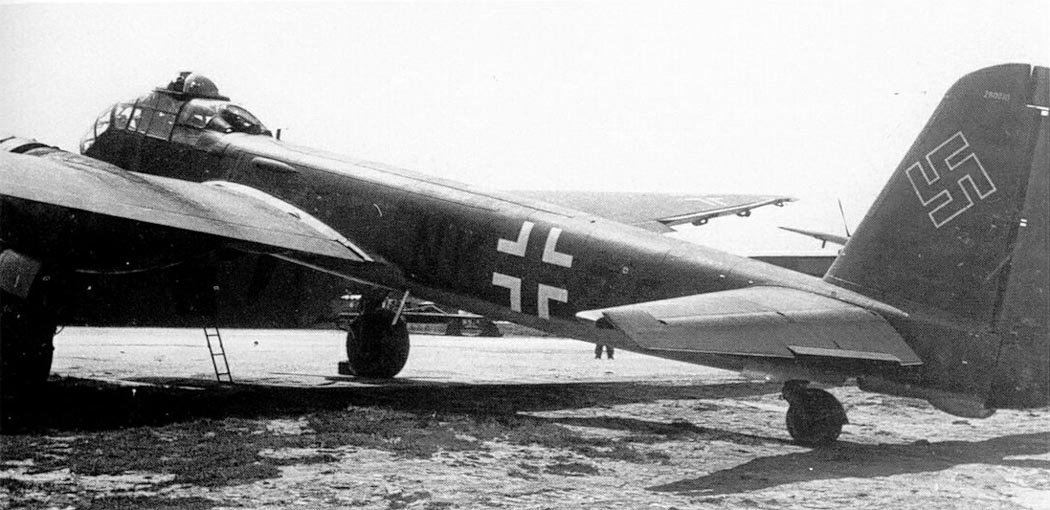

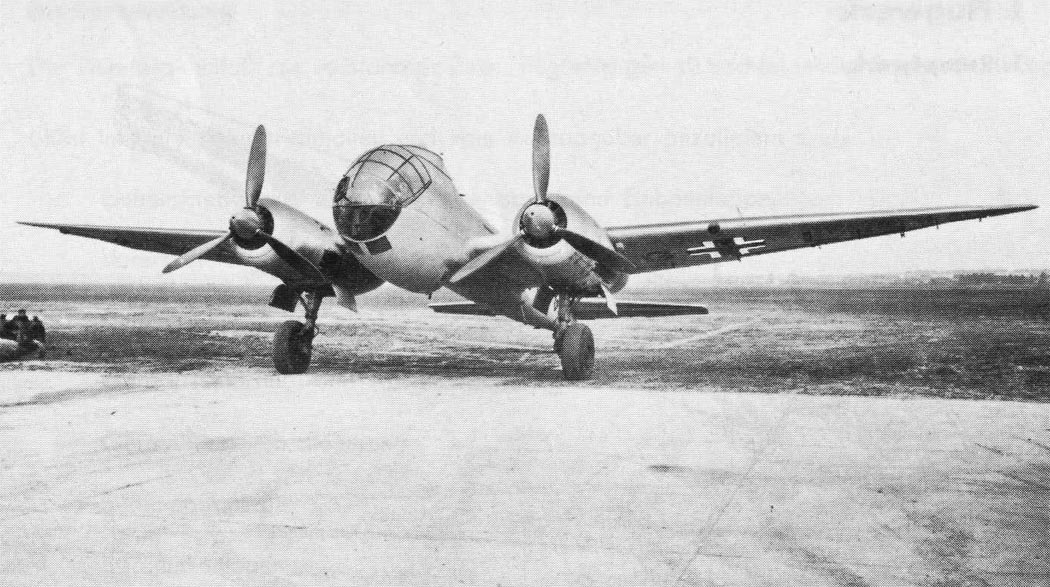

 Ju.188E-1

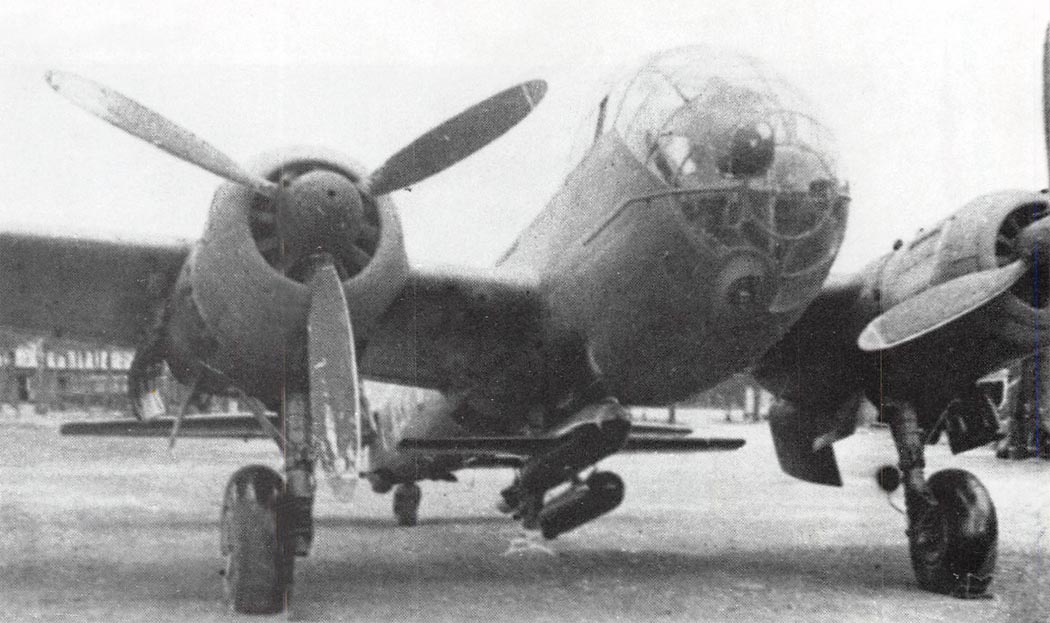

 Ju.188E-1 с Hs.298

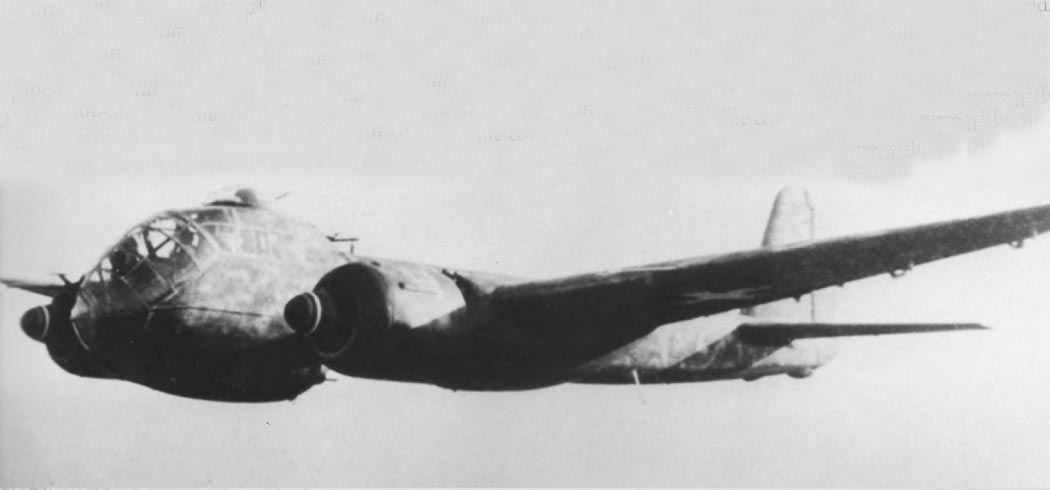

 Ju.188E-1

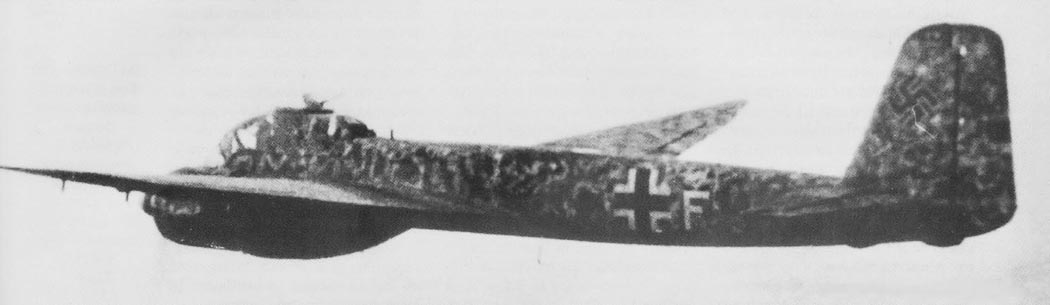

 Ju.188E-2

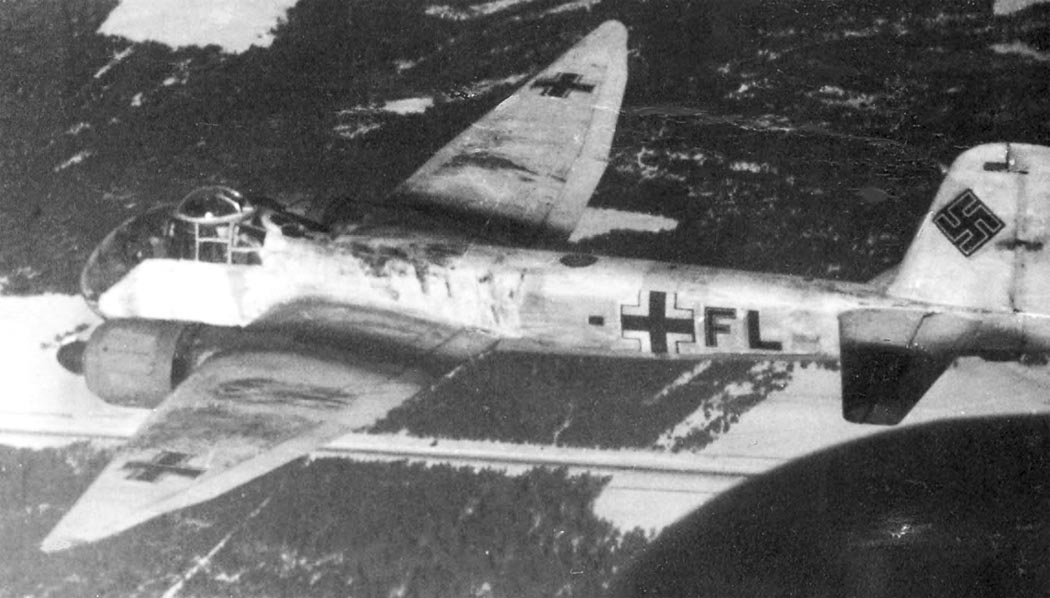

 Ju.188F-1
 Ju.188F-1
 Ju.188F-1
 Ju.188F-1
 Ju.188F-1
 Ju.188F-1
 Ju.188F-1
 Ju.188F-1

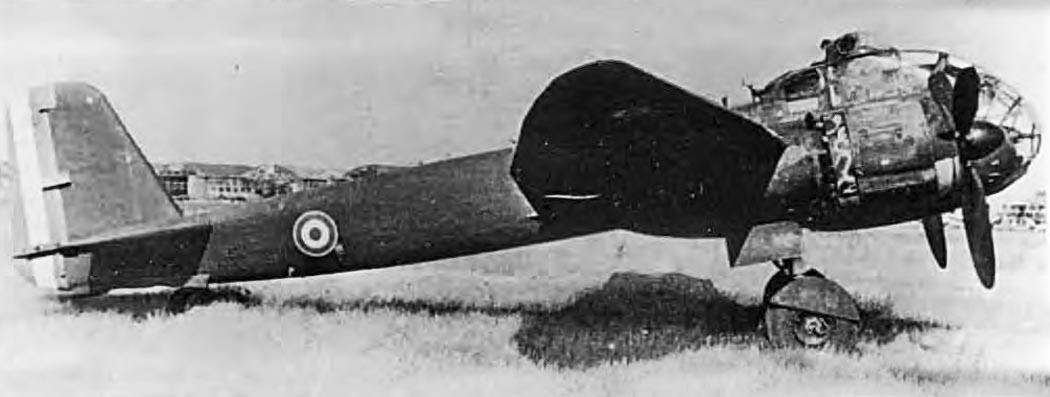

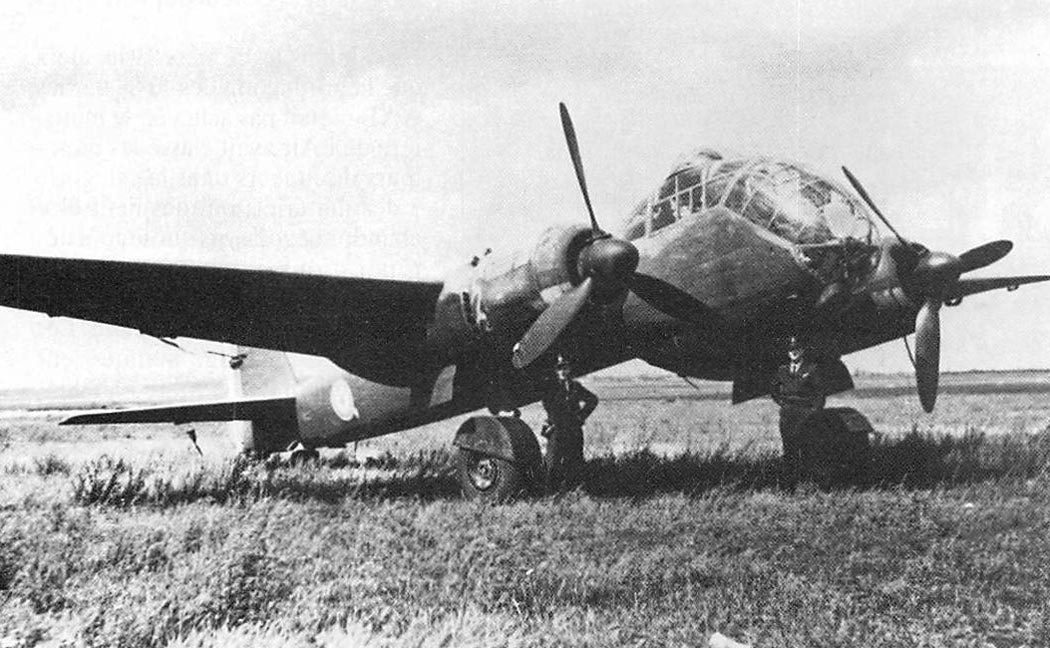

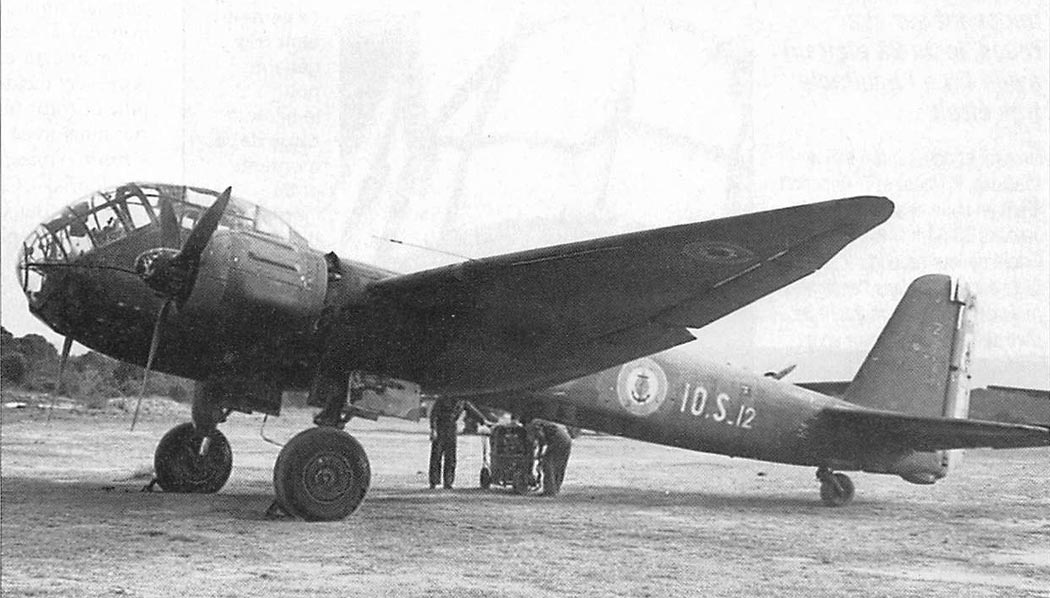

 Французский Ju.188F-1
 Французский Ju.188F-1
 Французский Ju.188F-1
 Ju.188F-2
 Ju.188F-2
 Ju.188F-2
 Ju.188G-0 (бывший Ju.188V-2)

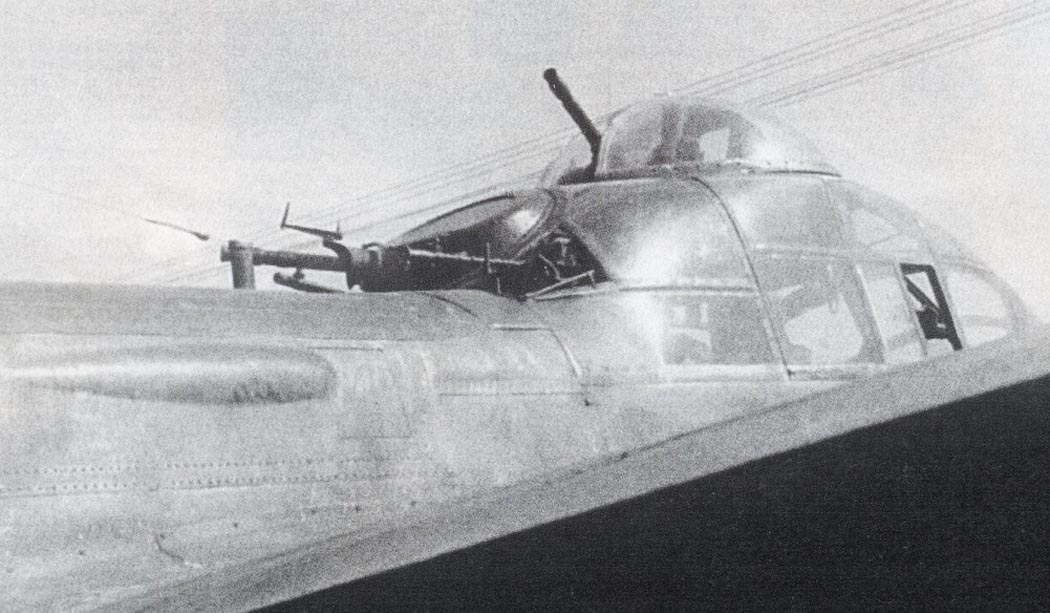

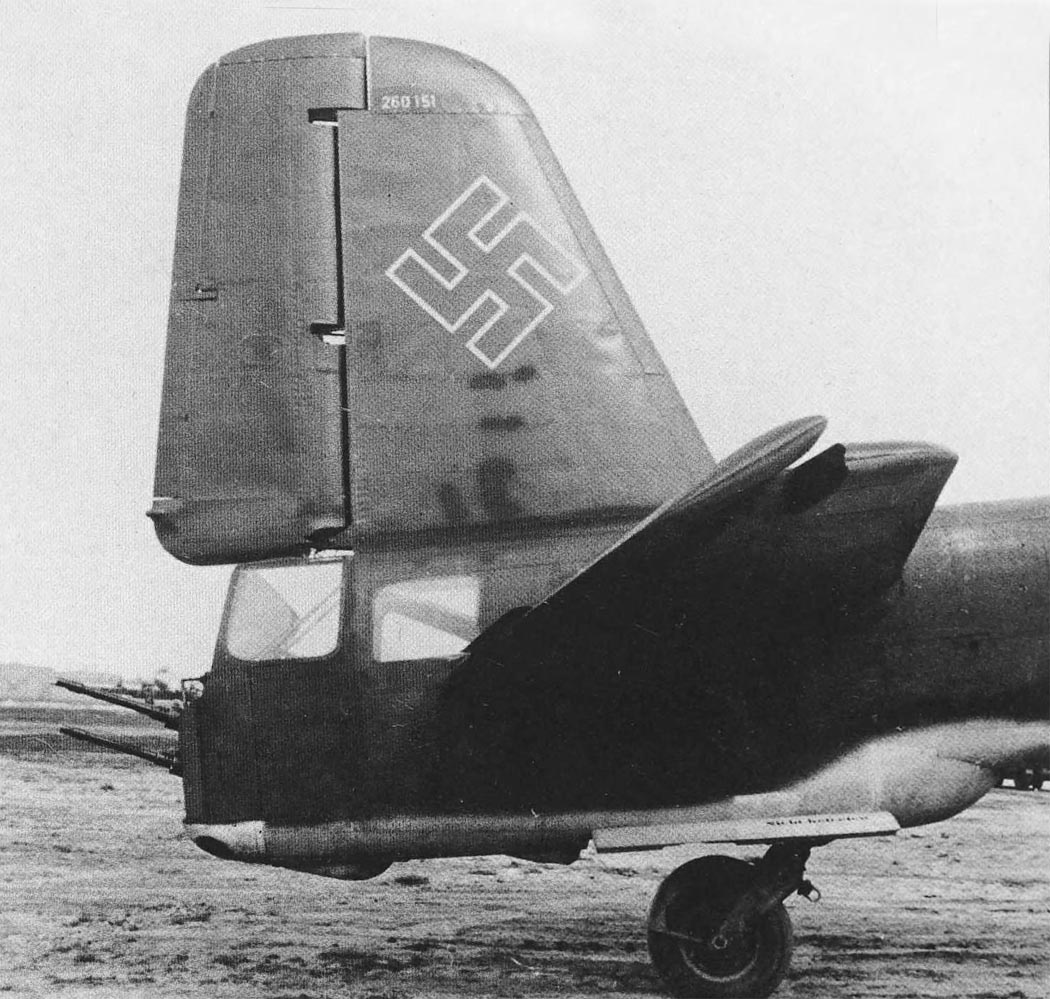

 Кормовая турель на Ju.188G-0

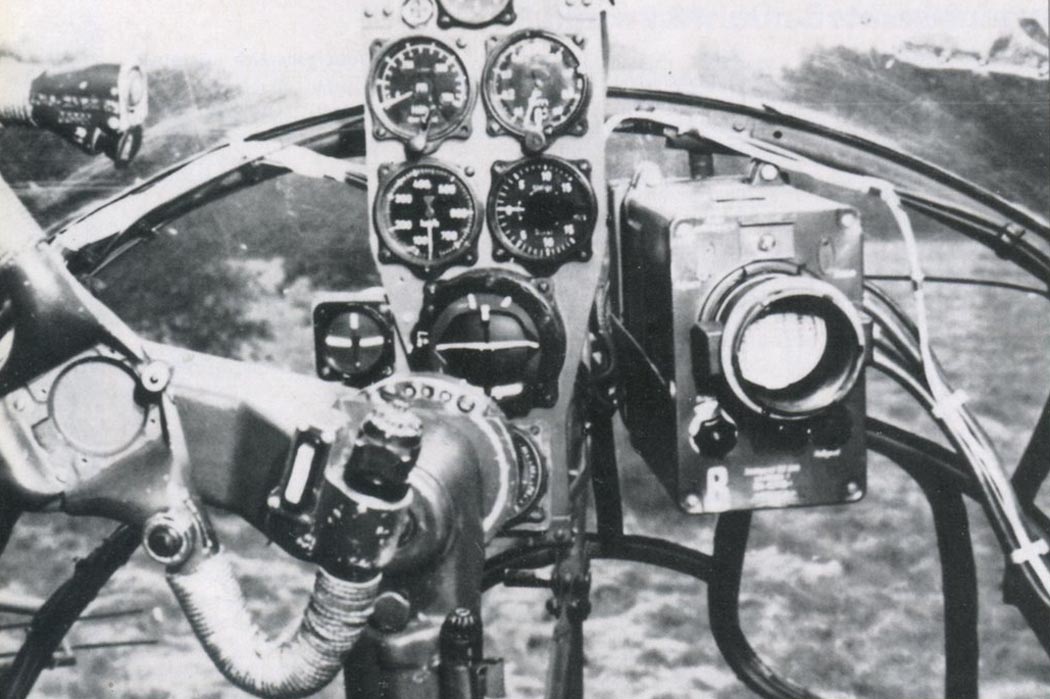

 Кабина Ju.188E-1

  Схемы:

 Ju.188E-1

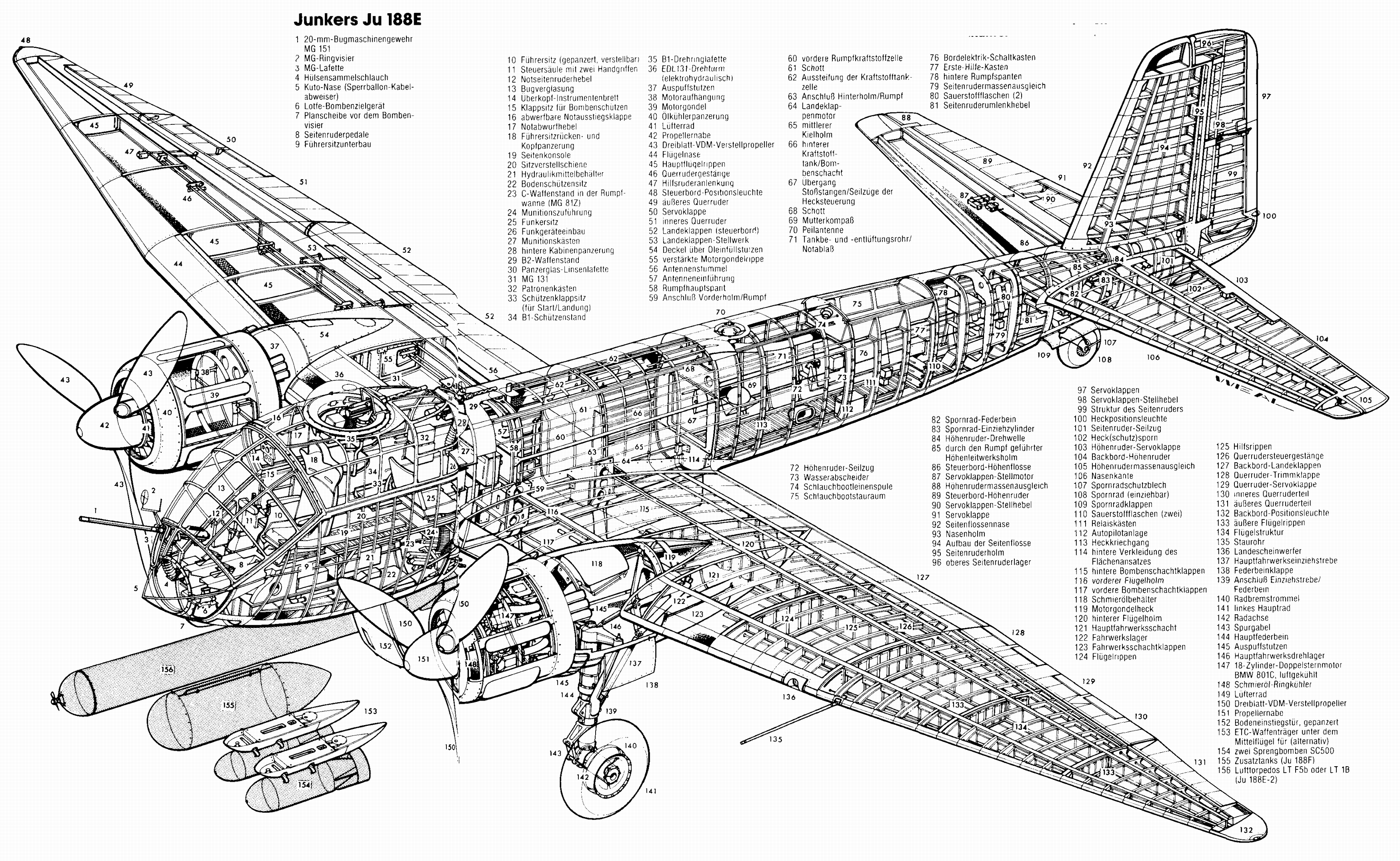

 Компоновочная схема Ju.188e

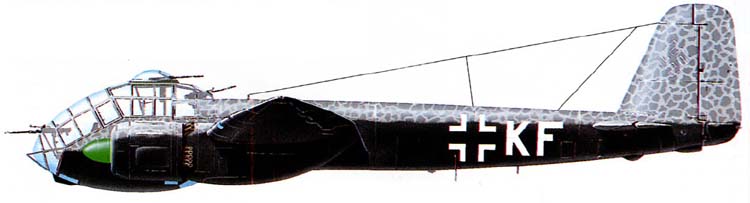

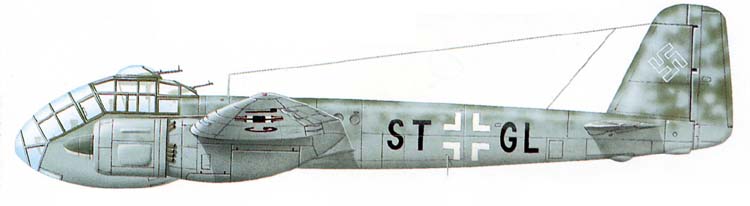

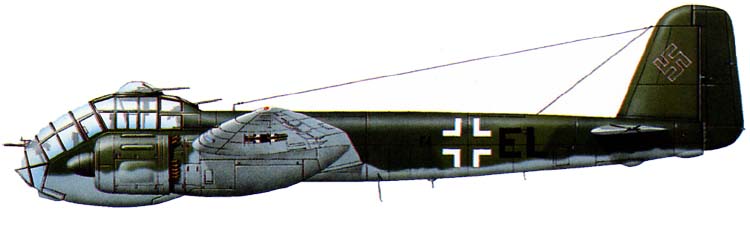

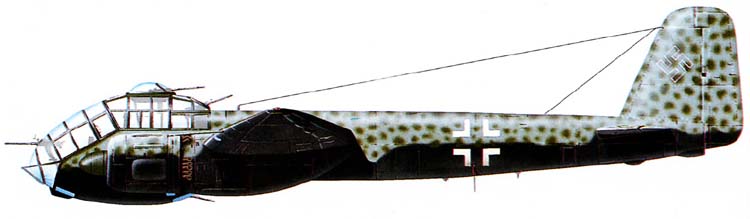

  Варианты окраски:

 Ju.188E-1   KG 5
 Ju.188E-1  KG 66
 Ju.188E-2  KG 200
 Ju.188F-2
