   Ju.87G Stuka

Разработчик: Junkers
Страна: Германия
Первый полет: 1942
Тип: Противотанковый пикирующий бомбардировщик
  ЛТХ     Доп. информация

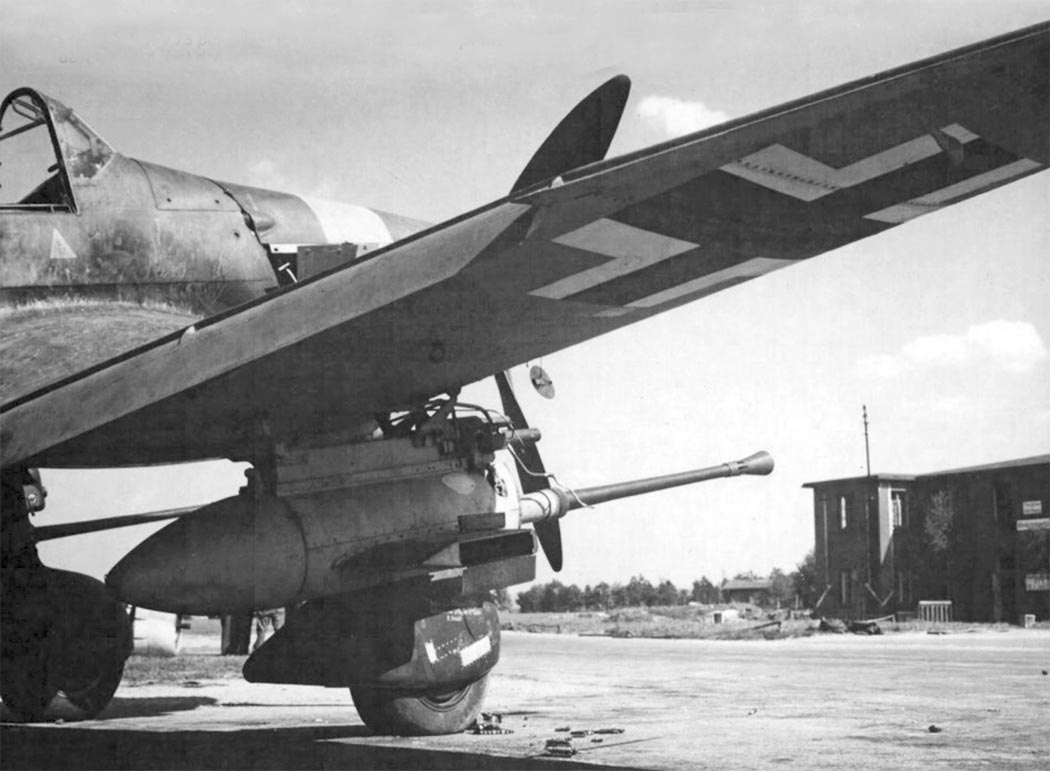

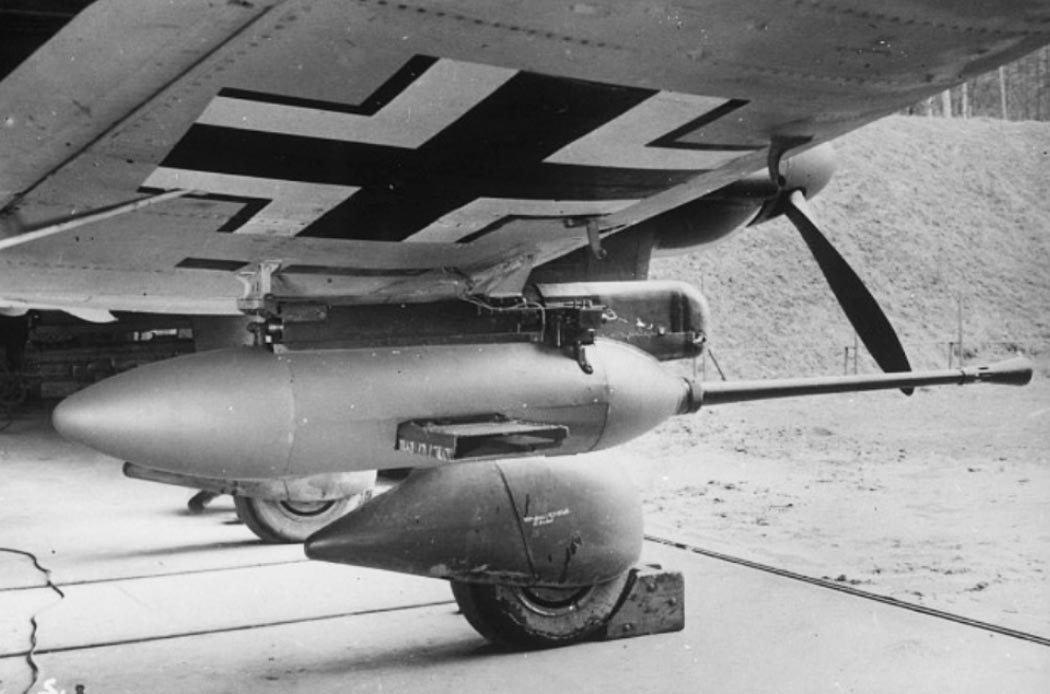

Одновременно с новым вариантом бронированного "хеншеля" в испытательный центр в Рехлине поступили и три Ju87D-3, главной особенностью которых являлась установка под крылом двух 37-мм пушек Flak 18. Вместе с магазинами на 12 снарядов они крепились под крылом сразу за стойками шасси. В контейнерном варианте пушка Flak 18 обозначалась как ВК 3,7 (Bord Kannone 3,7 см). Длинноствольное зенитное орудие с начальной скоростью подкалиберного снаряда более 1000 м/ с пробивало бортовую броню не только американских и английских танков, но и "тридцатьчетверок". Контейнеры для пушек весом более 300 кг были легкосъемными и взаимозаменяемыми с обычными бомбодержателями. Крыльевые пулеметы и бомбовое вооружение отсутствовали. Бронирование самолета было ослаблено. В отличие от стандартного Ju87D-3 на противотанковом "юнкерсе" отсутствовало бронирование стрелка, центропланных бензобаков и водорадиатора. Толщина задней бронеспинки летчика была увеличена до 20 мм. В остальном бронирование машины осталось без изменений. Штурмовик получил обозначение Ju87G-1.

На испытаниях Ju87G-1 показал себя медлительным и очень неповоротливым, что в сочетании с уменьшенным бронированием и слабым оборонительным вооружением делало машину идеальной мишенью для истребителей. Максимальная скорость самолета снизилась на 30-40 км/ч. Ju87G-1 уже не пикировал (хотя на проходивших испытания опытных машинах имелись тормозные щитки), атака целей производилась с планирования под углами не более 10-12°. Кроме этого, по показаниям пленных немецких летчиков ввод в планирование был затруднительным. Затруднительным было и прицеливание вследствие плохой путевой устойчивости самолета, обусловленной аэродинамическим влиянием пушечных установок, большими разнесенными массами (вес одной пушки с лафетом, без учета веса магазина и снарядов, 473 кг) и возросшим полетным весом.

Пушки ВК 3.7 имели довольно невысокую скорострельность и низкую надежность автоматики. По немецким данным пушка имела скорострельность до 70 выстрелов в минуту. Однако по данным НИИ ВВС КА вследствие недоведенности автоматики пушки ее боевая скорострельность ограничивалась в среднем одним выстрелом в две секунды. Низкая же практическая скорострельность самих пушек приводила и к весьма ограниченному числу выстрелов (не более двух) в одной атаке. Положение усугублялось еще и сильной отдачей пушек при стрельбе в воздухе и спецификой размещения их на машине. Вследствие этих причин штурмовик испытывал сильный пикирующий момент и возникала раскачка самолета в продольной плоскости при стрельбе в воздухе. Удерживание линии визирования на цели во время стрельбы по наземным целям и ввод поправок в прицеливание было очень сложной задачей и практически невыполнимой. Поэтому прицельным мог быть только первый выстрел.

В то же время подкалиберный снаряд к ВК 3.7, имея при стрельбе в воздухе начальную скорость около 1170 м/ с (по данным НИИ ВВС КА), с дистанции до 400 м мог пробить советскую танковую броню толщиной до 52 мм при угле встречи 0°. Бронебойный снаряд из боекомплекта к этой пушке таким результатом похвастаться не мог - с 400 м при угле встречи 0° снаряд пробивал только 40-мм броню и "тридцатьчетверки" всех типов не поражались при атаках с любого направления... Казалось бы, Ju87G-1 - эффективное средство поражения советских "тридцатьчетверок". В действительности же все оказалось несколько иначе. Анализ схемы бронирования советского среднего танка Т-34-76 и возможностей немецкой пушки ВК 3.7 показывает, что при углах планирования Ju87G-1 около 5-10° подкалиберный снаряд к пушке мог пробить 52 мм броню башни "тридцатьчетверки" только при стрельбе с дистанции не более 180 м, а бортовую 40-мм броню - не более 400 м. Однако время ведения эффективной стрельбы составляло 1,3 сек и 4,4 сек соответственно (минимально допустимая высота для маневра на выводе 15-20 м, дистанция прекращения огня около 90 м). То есть "эффективным" при поражении башни мог быть лишь один снаряд, а при поражении борта - максимум два снаряда. Но попасть в уязвимые части танка, учитывая их малые площади, хотя бы и одним выстрелом, не так просто, как кажется. В то же время одного-двух попаданий с пробитием брони, как известно, не достаточно для надежного выведения танка из строя.

Поражение танка Т-34-85, имевшего усиленное бронирование, при атаке с боку (борт - 45 мм, башня - 75 мм) не обеспечивалось при любых дистанциях стрельбы. При атаке сзади поражение Т-34-85 было возможным только в случае попадания снаряда в заднюю часть башни (толщина брони 52 мм) с дистанций до 400 м. Надмоторная броня и броня крыши башни советских "тридцатьчетверок" всех типов поражалась подкалиберным снарядом к пушке ВК 3.7 при стрельбе с 300 м только при углах пикирования не менее 30°. При углах планирования до 10° стрельба с любых дистанций давала сплошные рикошеты. Оценки показывают, что в реальных боевых условиях вероятность поражения среднего советского танка Т-34 в одном заходе при стрельбе подкалиберными снарядами из пушек ВК 3.7 (атака сбоку, угол планирования 5-10°, дистанция открытия огня 300-400 м) при самом лучшем "раскладе" не могла превысить 0,02-0,03. Это означает, что для гарантированного поражения советской "тридцатьчетверки" на поле боя требовался наряд сил в полсотни Ju87G...

То есть успешное применение пушечного Ju87G на поле боя было возможным лишь в руках высококлассного пилота и только в условиях слабого зенитного и истребительного противодействия. Несмотря на целый "букет" недостатков Ju87G-1, испытания были признаны успешными, и был сделан вывод о целесообразности его боевого использования. После завершения испытаний с пушечных "юнкерсов" сняли бомбодержатели и сформировали специальную противотанковую группу "Panzerversuchs-kommando" во главе с гауптманом Штеппом для проведения войсковых испытаний на фронте. В феврале 1943 г. в Хортице в составе 4-го ВФ была сформирована специальная противотанковая группа "Weiss" под командованием оберст-лейтенанта Вейсса, на вооружении которой стояли только Hs129B.

В апреле-мае группа "Weiss" и "Panzerversuchskommando" приняли участие в боях на Кубани, где практически проверялись отработанные на полигоне тактические приемы борьбы с советскими танками и способы организации тесного взаимодействия с наземными войсками. По результатам "работы" противотанковых авиагрупп был сделан вывод, что при условии низкой эффективности одиночных бронированных "хеншелей" какой-либо реальный эффект на поле боя можно получить только в случае массированного применения этих штурмовиков на узких участках фронта на танкоопасных направления. Было решено создать специальную противотанковую авиагруппу FuPz на Hs129B, а в составе каждой эскадры пикировщиков - формировать отдельные противотанковые эскадрильи на Ju87G. При этом в FuPz включались все имеющиеся в наличие противотанковые эскадрильи из 1-й и 2-й эскадр непосредственной поддержки войск.

Переоборудование серийных Ju87D-3 в вариант G-1 производилось в строевых частях и выполнялось таким образом, чтобы оставалась возможность вернуть машинам их первоначальный облик. На всех машинах тормозные щитки отсутствовали, но кронштейны их крепления оставались. Всего подобным образом было переделано около 100 машин. Кроме G-1, непосредственно на серийных авиазаводах в 1943-44 гг. выпускалась противотанковая модификация Ju87G-2, также с двумя пушками ВК 3.7. Базовой машиной для них послужил вариант Ju87D-5, поэтому Ju87G-2 отличался от модификации G-1 увеличенным размахом крыла. Тормозные щитки и кронштейны их крепления отсутствовали на всех машинах. Часть машин в варианте G-2 сохранила 20-мм крыльевые пушки MG151/20, на других - пушки снимались. Основным назначением пушек была пристрелка перед открытием огня из ВК 3.7. Всего было выпущено 208 самолетов этого типа.

В преддверии крупных танковых боев в районе Курского выступа FuPz была переброшена на аэродром Микояновка в 20 км северо-западнее Харькова. Накануне немецкого наступления в четырех эскадрильях противотанковой группы имелось 60 боеспособных Hs129B-1 и В-2. В начале июля 43-го с целью обеспечения эффективной авиационной поддержки войск в операции "Цитадель" было сформировано специальное "Боевое соединение Купфер", в состав которого вошли I./StG3, II./StG77 и группа истребителей-бомбардировщиков III./JG3. Кроме того, к боям под Курском привлекались StG1, III./StG3, StG2, I. и III./StG77 и Sch.G1. Противотанковые Ju87G-1 состояли на вооружении всего двух эскадрилий - 10.(Pz)/StG2 и 10.(Pz)/StG1. По немецким данным, на начальной фазе сражения немецким противотанковым "хеншелям" и "юнкерсам" удалось достичь серьезных успехов.

Так, один из наиболее известных летчиков люфтваффе командир 10.(Pz)./ StG2 гауптман Рудель уже в первый день сражения, 5 июля, заявил об уничтожении 12 советских танков. Причем 4 танка, по его словам, были уничтожены в первом боевом вылете. Всего же немецкие пилоты заявили об уничтожении в этот день 64 танков Красной Армии. 7 июля 1943 г. пилоты StG77, StG2 и Sch.G1 доложили об уничтожении 44 танков, 20 орудий и около 50 автомашин. В течение 8 июля пилоты этих же эскадр и противотанковой группы FuPz уничтожили и повредили 88 танков, 5 артиллерийских и 3 зенитных орудий, 2 установки гвардейских минометов БМ-13 и около 40 автомашин. Причем более 80 единиц советской бронетехники из этого числа было уничтожено и повреждено Hs129B из состава FuPz. Отметим, что заявления немецких пилотов об уничтожении большого количества советских танков, как, впрочем, и других наземных целей, обычно не подтверждались ничем, кроме их собственных слов. На большинстве самолетов кинофотопулеметы отсутствовали, а если и были, то фиксировали не столько результат действия, сколько попадания снарядов в танк. Как и следовало ожидать, реальные потери советских танкистов от бомб и артогня немецкой авиации в действительности оказались значительно скромнее, чем это отражается в докладах немецких пилотов.

Так, по данным штаба советской 1-й танковой армии Воронежского фронта, против которой действовали противотанковые эскадрильи "хеншелей" из FuPz, боевые безвозвратные потери в танках Т-34 от воздействия авиации в целом в период с 5 по 20 июля 1943 г. составили всего 7 машин, или 1,6% всех потерь "тридцатьчетверок". Кроме этого, от артогня и бомб люфтваффе армия потеряла около 30 легких танков Т-60 и Т-70. Боевые потери танковых соединений и частей Центрального фронта от бомбоштурмовых ударов немецкой авиации за июль-август 1943 г. составили 187 выведенных из строя танков и САУ всех типов, или 6,3% всех потерь. Исходя из имеющейся статистики распределения боевых потерь, можно предположить, что из этого числа примерно 70 танков составили безвозвратные потери. В дальнейшем Hs129B и Ju87G-1 продолжали "громить" советские танки и САУ и нести при этом значительные потери. Так, эскадрильи FuPz за 11 дней боев безвозвратно потеряли 30% своего первоначального состава. К середине августа в составе группы насчитывалось около двух десятков "хеншелей".

Положение дел в эскадрах пикировщиков наглядно характеризует признание командира StG2 оберст-лейтенанта Э.Купфера, который писал: "Ju-87 больше нельзя использовать ни на одном фронте, даже на Востоке. Например, моя эскадра за восемь месяцев потеряла 89 экипажей. В пересчете на год это соответствует. 100-процентному обновлению летного состава. Если так будет продолжаться еще год, результатом будет полный конец штурмовых частей... У меня есть эскадрильи с одним самолетом на вооружении. ...Мы должны как можно скорее, я бы сказал немедленно, начать перевооружать части с Ju87 на Fw190. Ситуацию с личным составом штурмовых частей можно определить как "последний парад". С 5 июля 1943 г. я потерял двух командиров эскадр, шесть командиров эскадрилий и двух адъютантов групп, каждый из которых совершил более 600 боевых вылетов. Такой опыт уже не заменить... Мы не можем позволить себе терять тех немногих, кто остался..."

Пытаясь сдержать советское танковое наступление, немецкое командование проводило мощные контратаки крупными силами танков и мотопехоты при поддержке авиации, но все безуспешно. В вермахте началась танковая паника, напоминавшая состояние некоторых частей Красной Армии в 1941 г. В ночь на 21 сентября 1943 г. передовые части 3-й гвардейской танковой армии Воронежского фронта, а позже и часть сил 40-й и 47-й армий, сходу форсировали Днепр и закрепились на захваченных плацдармах в районе Великого Букрина. Успехом завершились крупные бои на участке Степного фронта при форсировании Днепра частями 7-й гвардейской армии в районах Днепровокаменки и Домоткани, а также 37-й армией в районе юго-восточнее Кременчуга.

Мощнейший оборонительный рубеж вермахта оказался под угрозой прорыва. Стремясь сбросить красноармейцев в Днепр, немецкое командование бросило в бой почти всю наличную авиацию. На поле боя, помимо "хеншелей", "восемьдесят седьмых" и ударных "фоккеров", отмечалась "работа" с низких высот и с бреющего полета двухмоторных бомбардировщиков Ju88 и He111, которые обстреливали и бомбили боевые порядки советских частей. Почти как ВВС КА в первые месяцы войны, но в условиях более благоприятных для боевого применения, так как переправившиеся советские части поначалу не имели сильного зенитного и истребительного прикрытия. С усилением советской ПВО от подобных действий немцам пришлось вскоре отказаться, но потери штурмовых авиагрупп продолжали расти и к концу года достигли угрожающих размеров... Проанализировав опыт боевого применения авиации непосредственной поддержки войск в летних боях, генеральный штаб люфтваффе в сентябре 1943 г. сделал вывод о необходимости централизации управления боевыми силами авиации поля боя. С этой целью было решено создать инспекцию штурмовой авиации, которой подчинить все группы пикирующих бомбардировщиков, группы непосредственной поддержки войск, группы скоростных бомбардировщиков, а также все отдельные противотанковые эскадрильи. 9 сентября командующим штурмовой авиацией был назначен оберст-лейтенант Э.Купфер.

Согласно распоряжения командующего штурмовой авиацией № 11125/43 от 5 октября 1943 г. все эскадры пикировщиков StG1, StG2, StG3 и StG77 были переименованы, соответственно, в SG1, SG2, SG3 и SG77, а I./StG5 - в I./SG5. 1-я и 2-я эскадры непосредственной поддержки войск Sch.G1 и Sch.G2, а также 10-я эскадра скоростных бомбардировщиков SKG10 расформировались, и на их основе формировались две новые штурмовые эскадры SG4 и SG10. Все отдельные противотанковые эскадрильи на Hs129B были сведены в одну 4-ю противотанковую группу 9-й штурмовой эскадры - IV.(Pz.)/SG9. Из состава SG2 была выведена и затем расформирована 2-я группа, которая понесла перед этим большие потери. На ее основе были сформированы противотанковые эскадрильи 10.(Pz)/ SG3 и 10.(Pz)/SG77, вооруженные Ju87G.

Последней версией самолета стал Ju87G-2. Модификацию G-2 выпускали непосредственно на заводе в Лемвердере (174 машины из 208 построенных). Если на G-1 еще оставались кронштейны тормозных щитков, то на G-2 их уже не было.

К осени 1944 г. в люфтваффе сохранилась только одна группа Руделя III/SG2, еще летавшая днем на Ju-87D и G вместе с двумя противотанковыми эскадрильями 10.(Pz)/SG2 и 10.(Pz)/SG77. В конце войны их использовали, в основном, в качестве "пластыря" для затыкания "пробоин" от танковых прорывов союзников.






 ЛТХ:
Модификация   Ju-87g-2
Размах крыла, м   14.98
Длина, м   11.50
Высота, м   3.88
Площадь крыла, м2   33.68
Масса, кг
  пустого самолета   3930
  нормальная взлетная   5960
Тип двигателя   1 ПД Junkers Jumo-211J-1
Мощность, л.с.   1 х 1420
Максимальная скорость , км/ч   396
Крейсерская скорость , км/ч   326
Практическая дальность, км   1530
Практический потолок, м   7360
Экипаж, чел   2
Вооружение:  две 37-мм пушки BK 3,7 и  два 7.9-мм пулемета МG-15


 Доп. информация :


 Чертеж "Junkers Ju.87 Stuka"
 Чертеж "Junkers Ju.87D/G"
 Чертеж "Junkers Ju.87G"
 Чертеж "Junkers Ju.87G Stuka"
 Статья "Ju.87 на Восточном фронте"
 Фотографии:

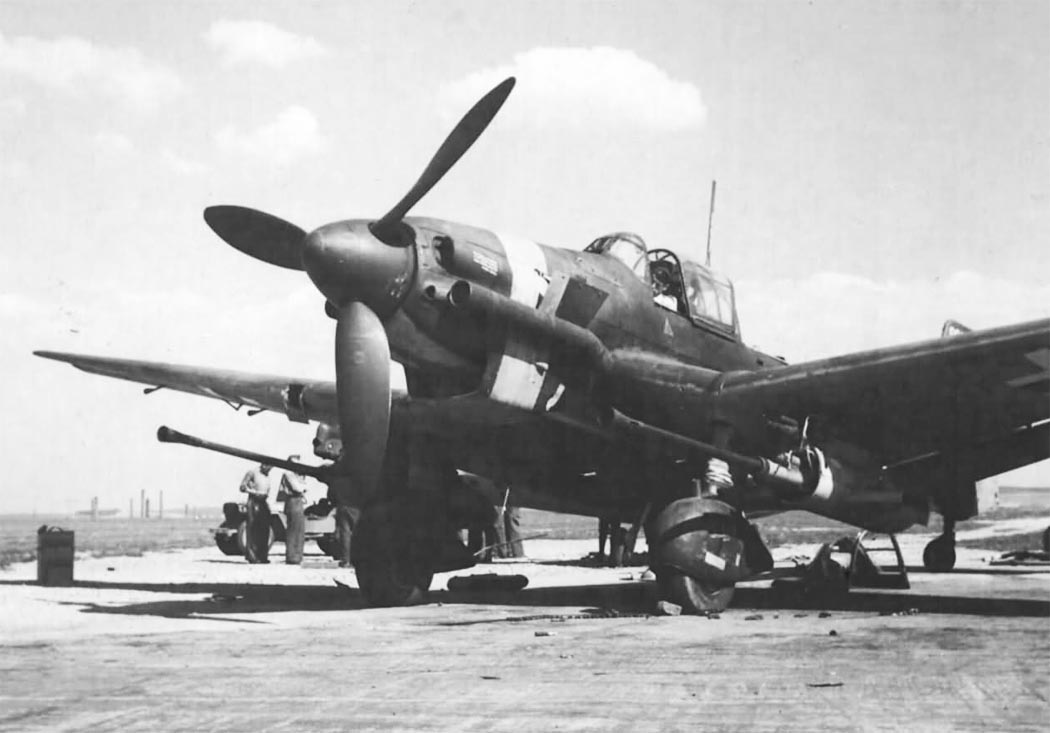

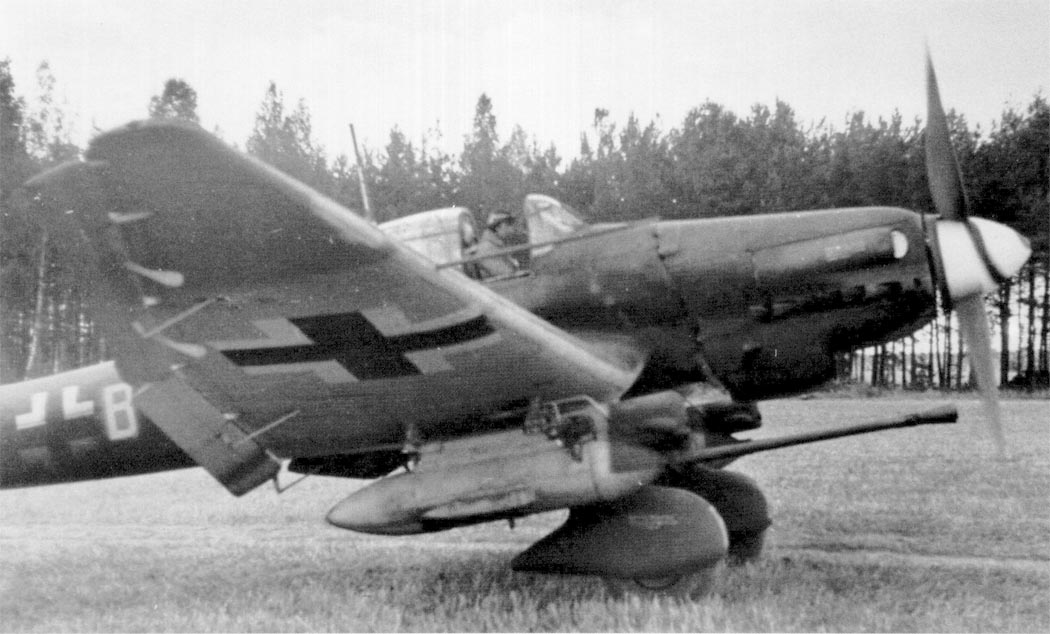

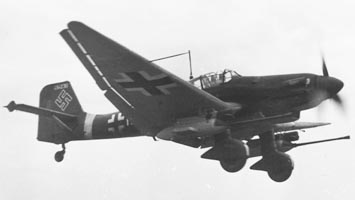

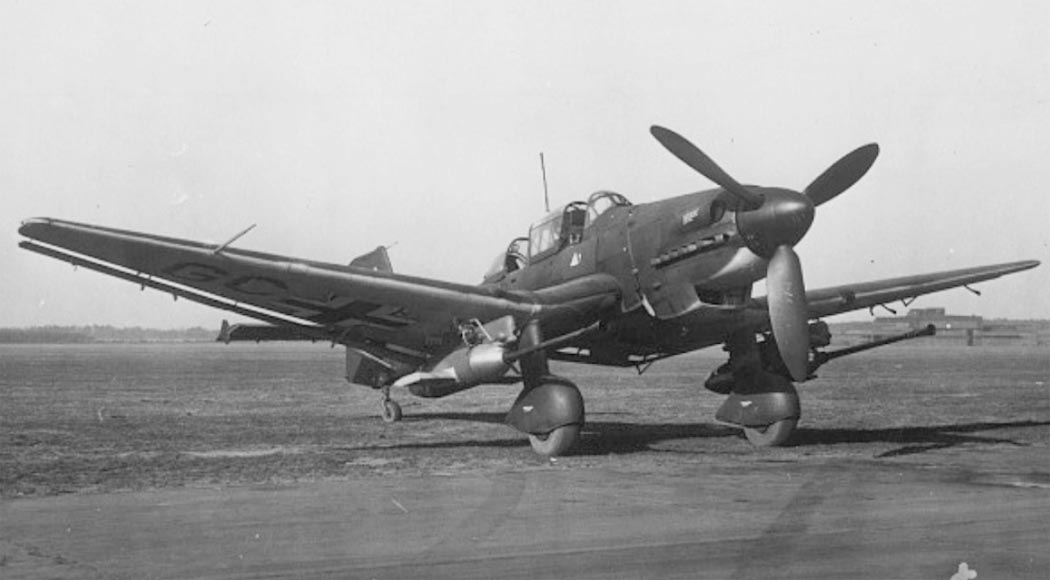

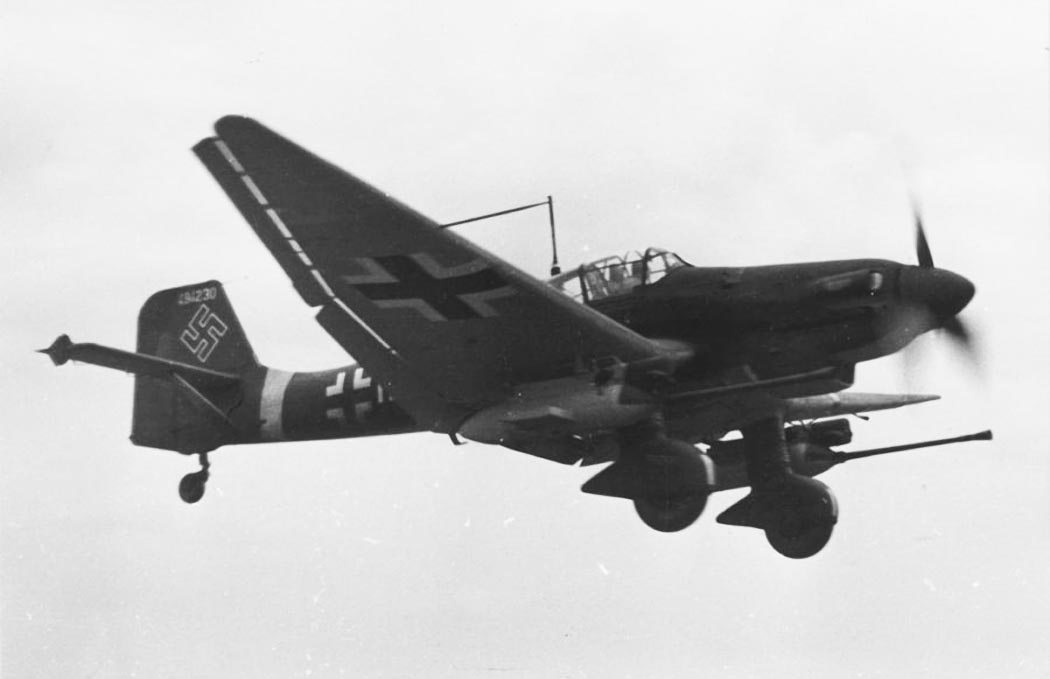

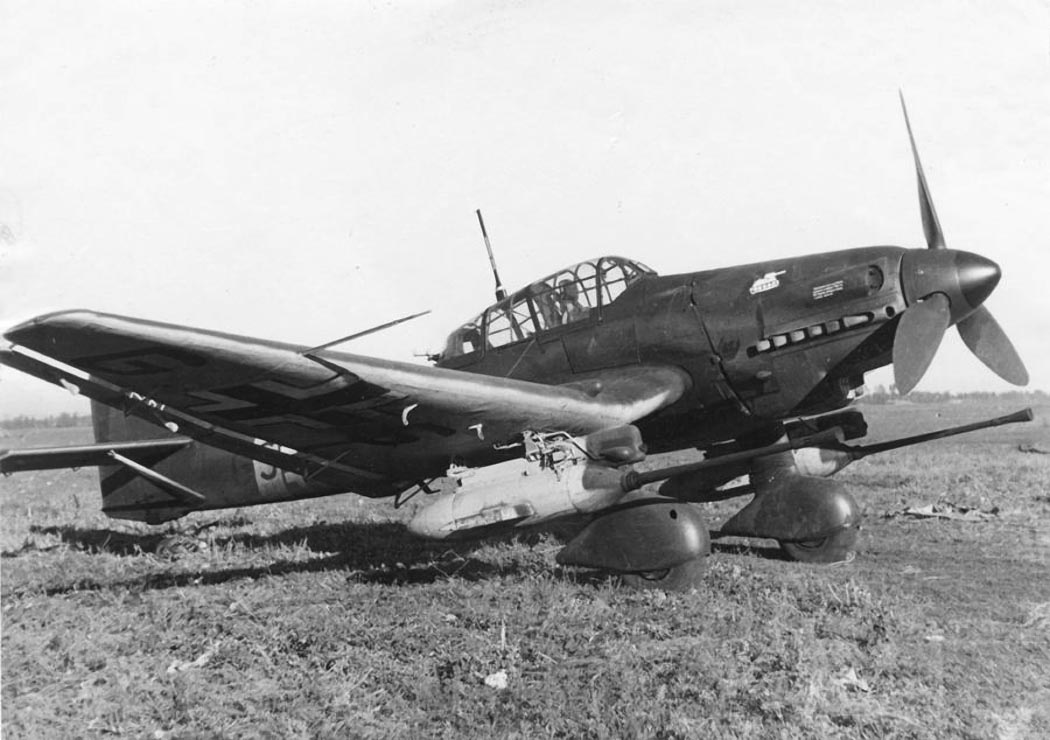

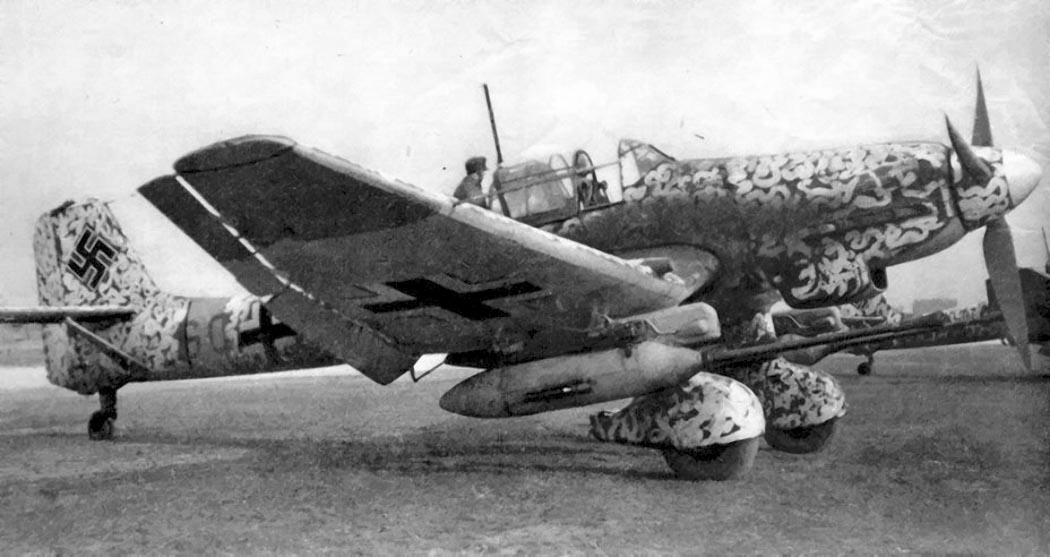

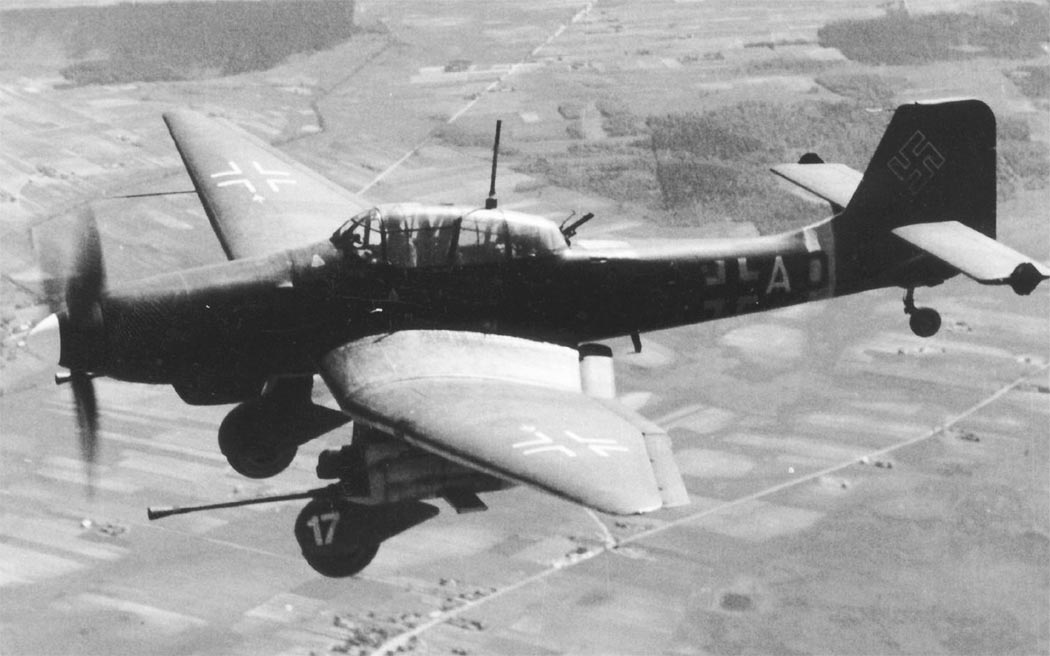

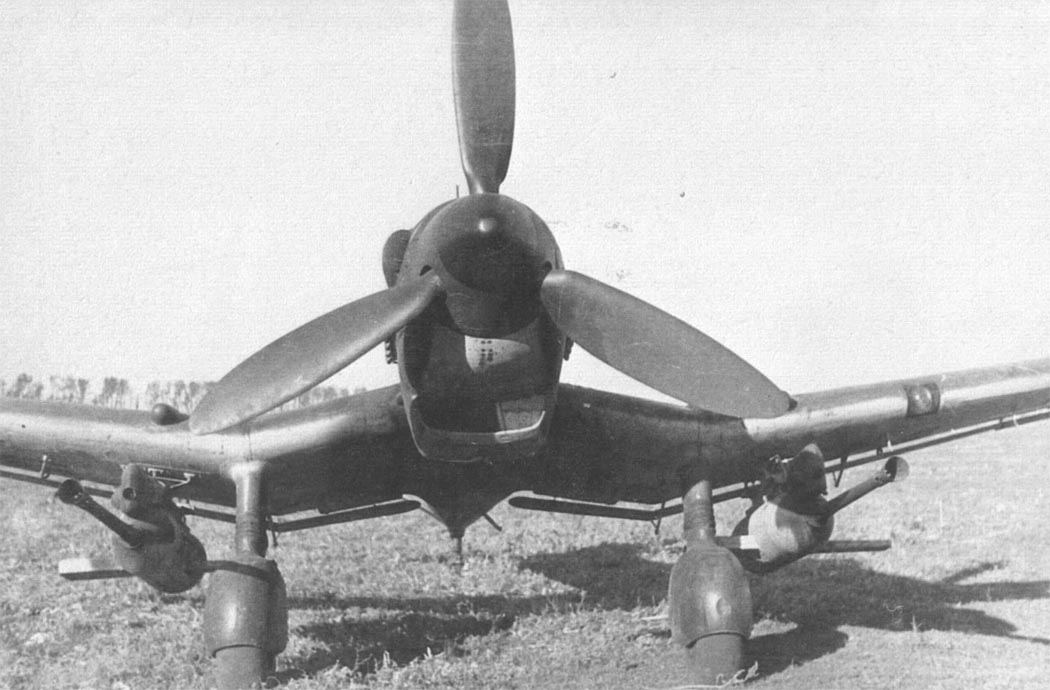

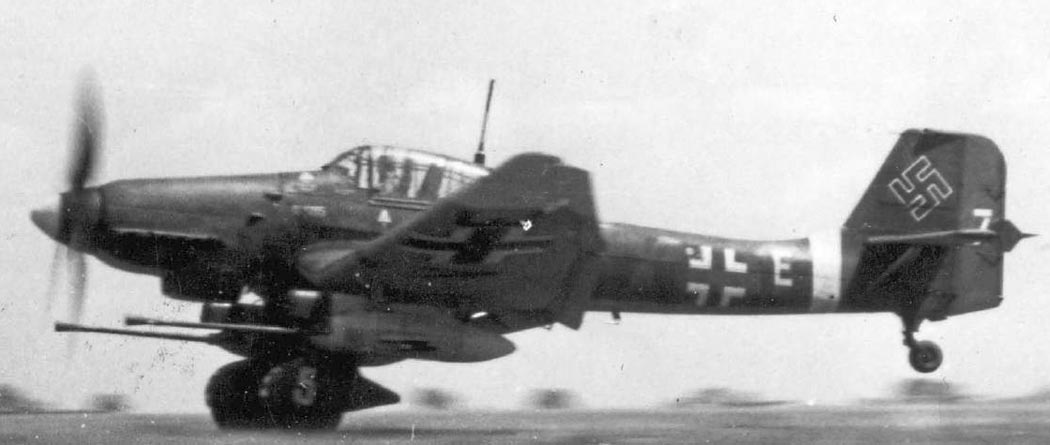

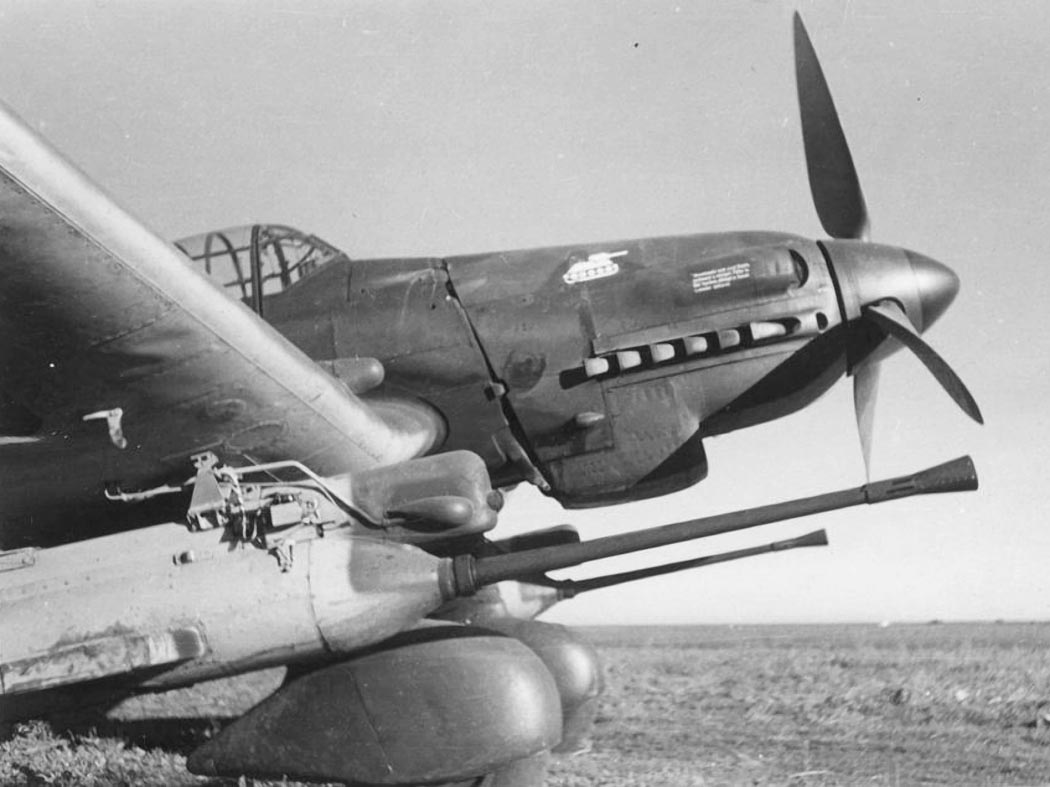

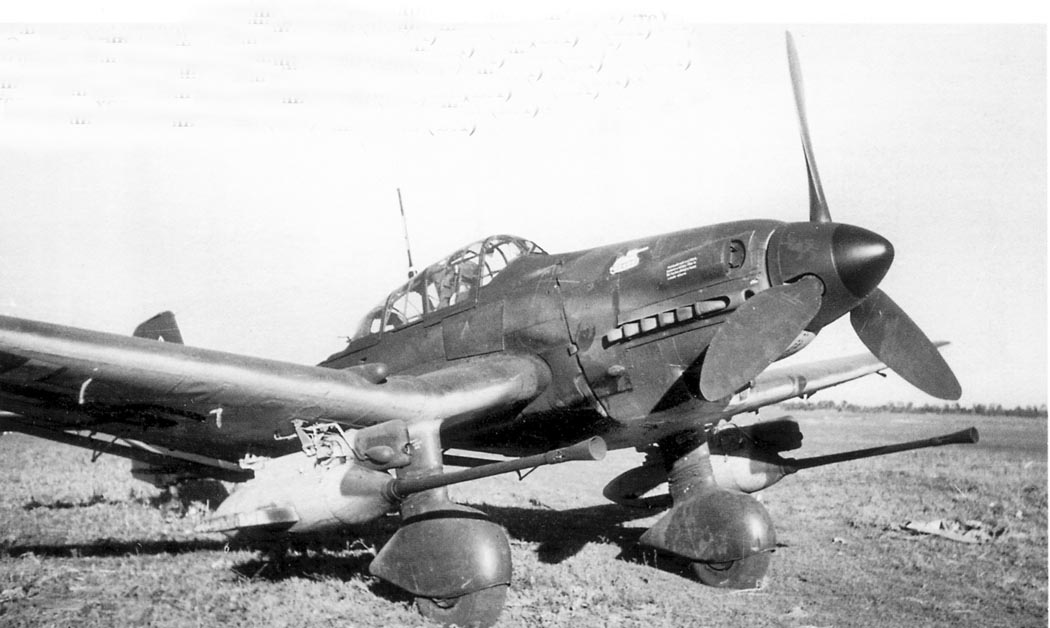

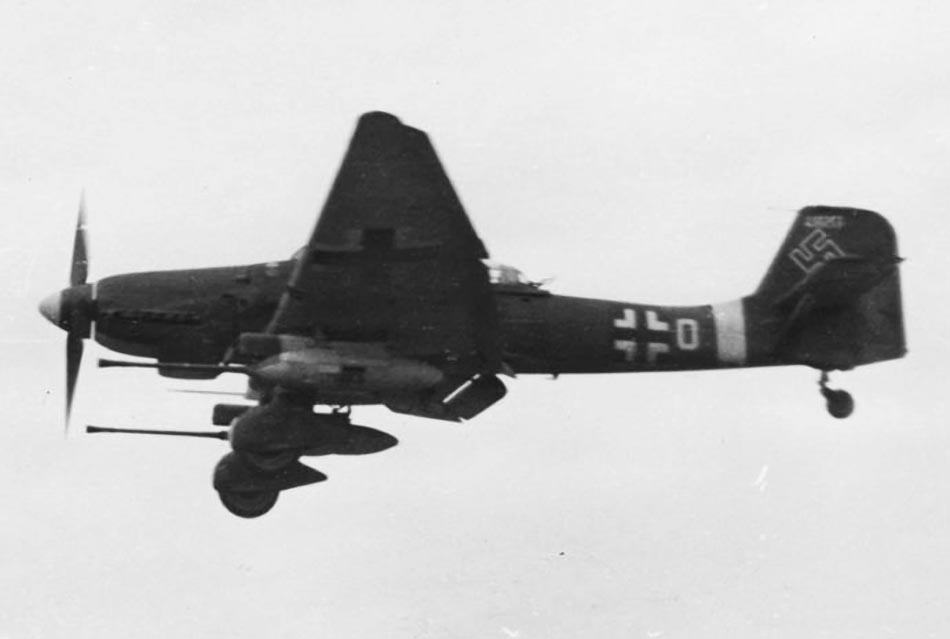

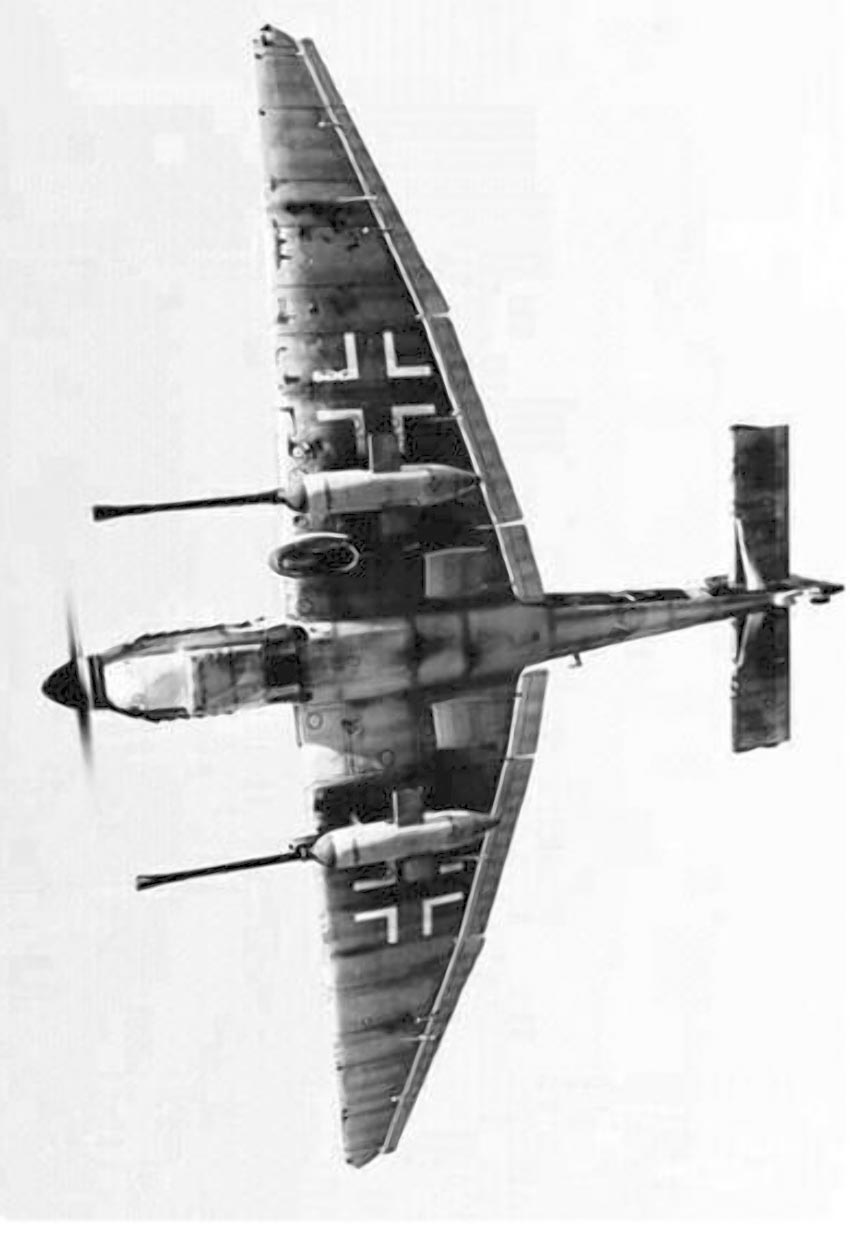

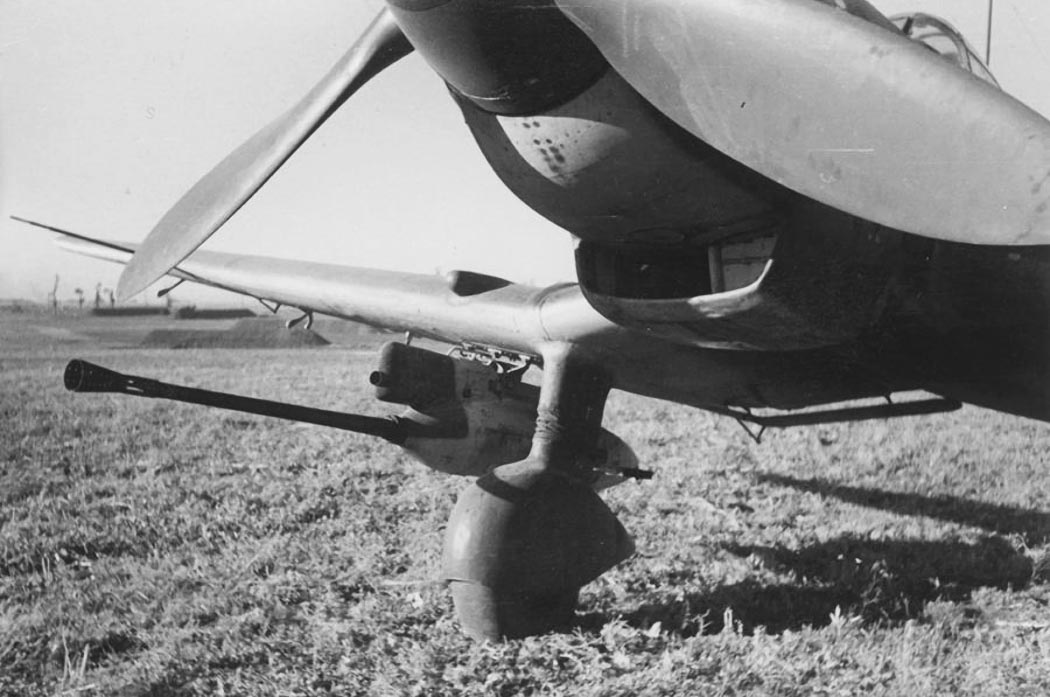

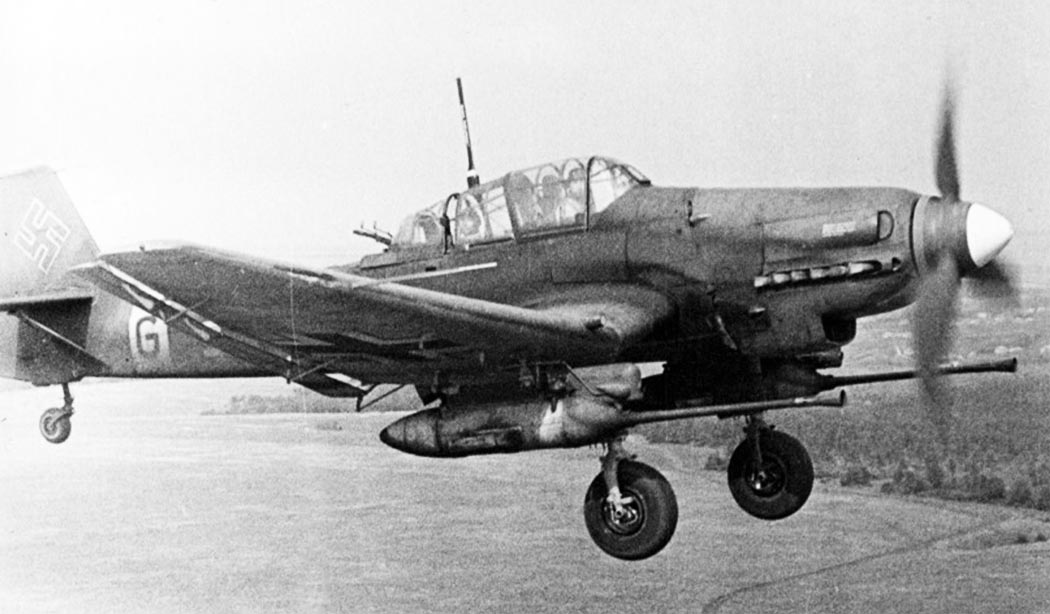

 Ju.87G-1
 Ju.87G-1
 Ju.87G-1
 Ju.87G-1
 Ju.87G-1
 Ju.87G-1
 Ju.87G-1
 Ju.87G-1
 Ju.87G-1
 Ju.87G-1
 Ju.87G-1
 Ju.87G-1

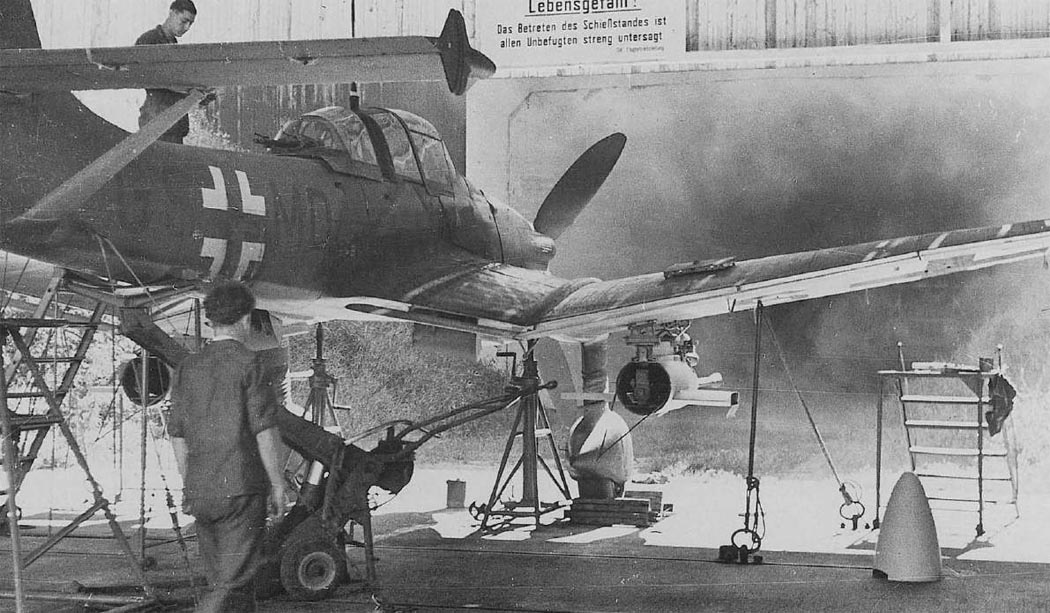

 Пристрелка пушек на Ju.87G-1
 Ju.87G-1
 Ju.87G-1
 Ju.87G-1
 Ju.87G-1
 Ju.87G-2
 Ju.87G-2
 Ju.87G-2
 Ju.87G-2
 Ju.87G-2
 Ju.87G-2
 Ju.87G-2
 Ju.87G-2

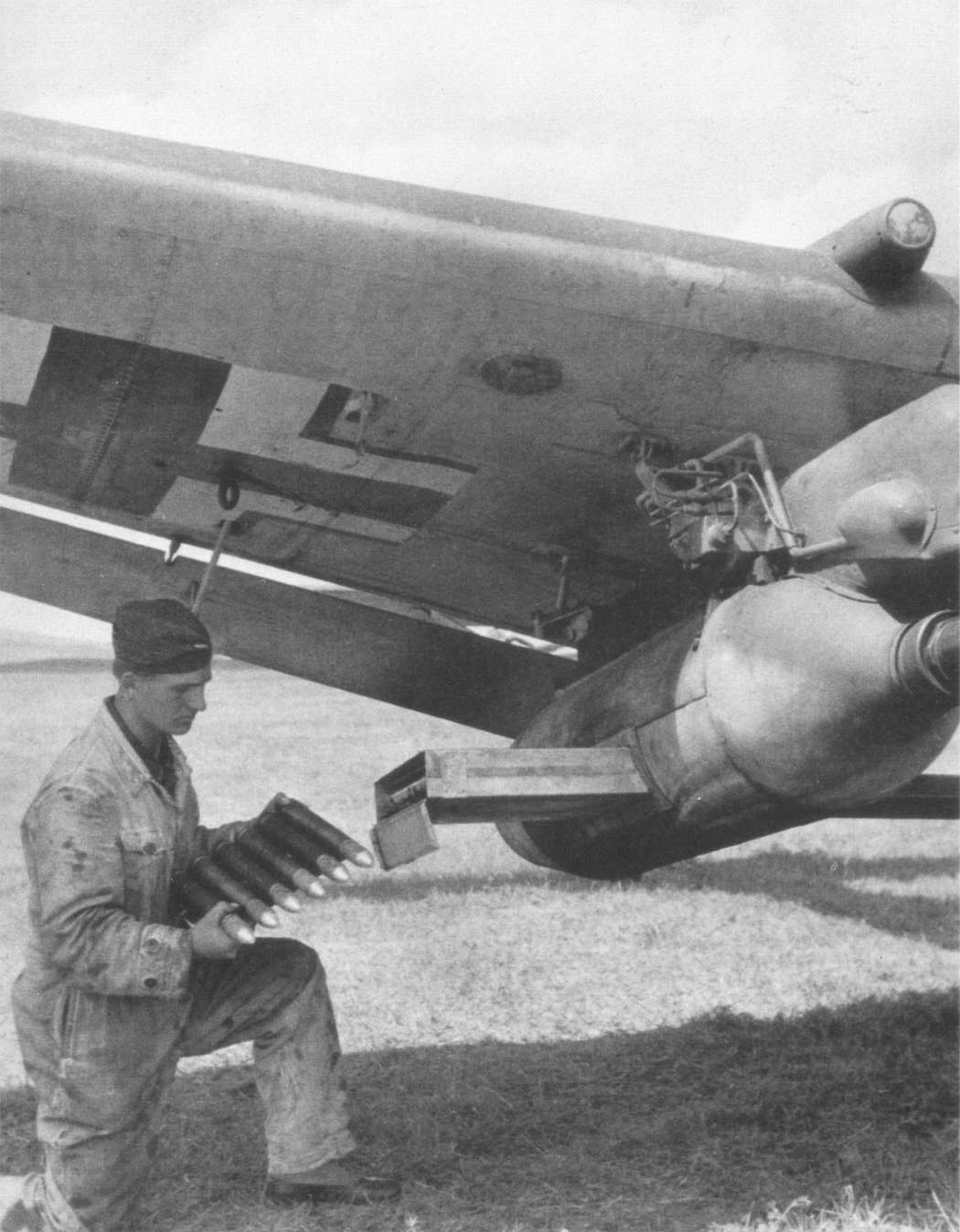

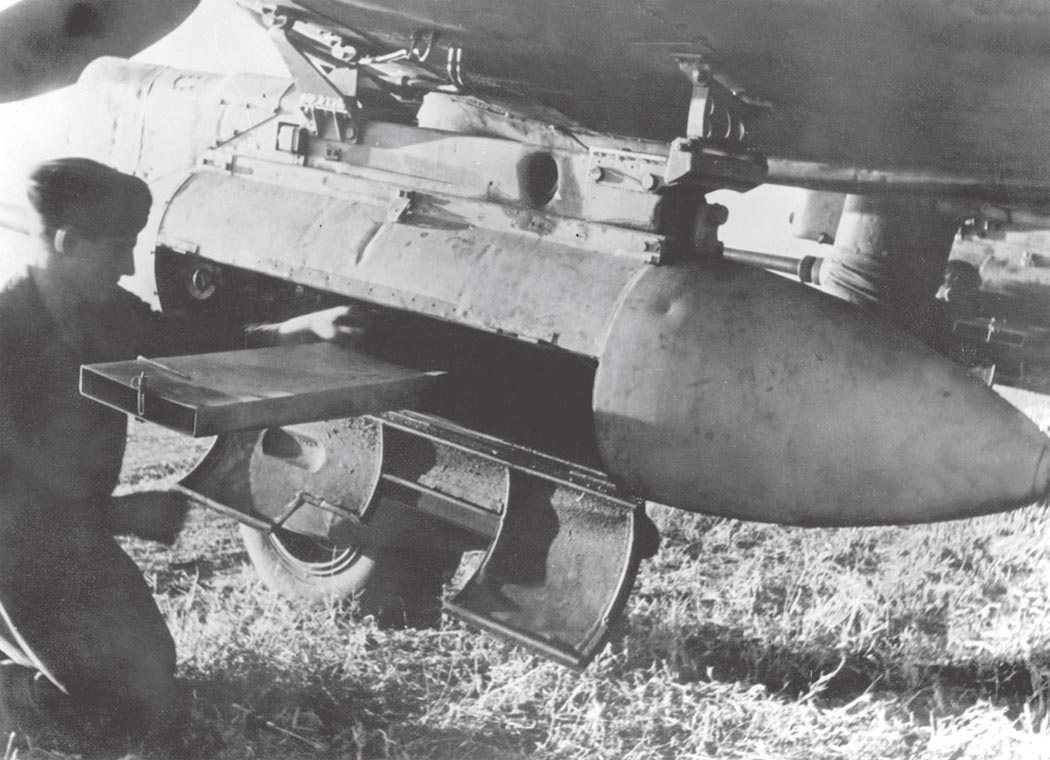

 Перезарядка пушки на Ju.87G-1

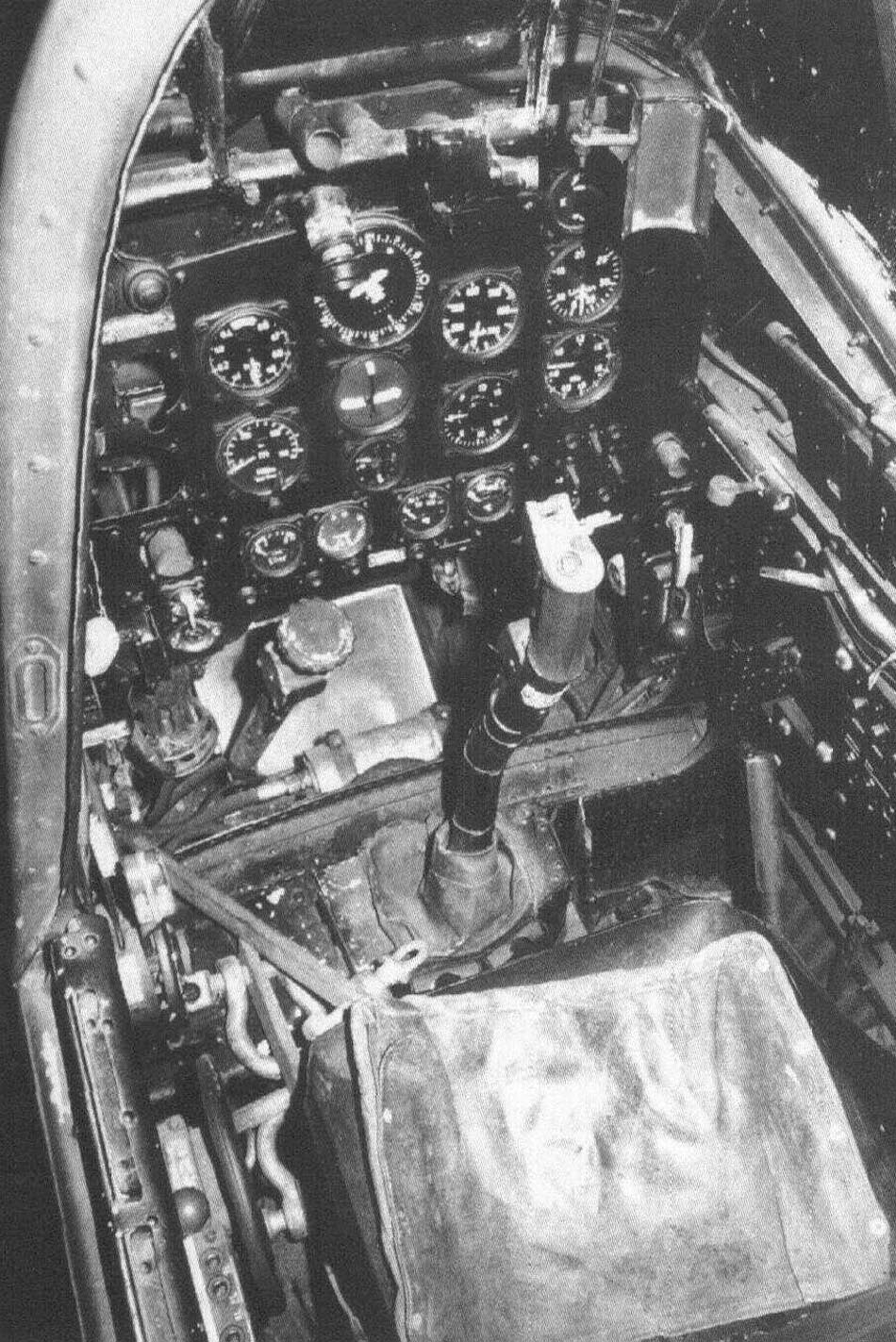

 Кабина Ju.87G-1

  Схемы:

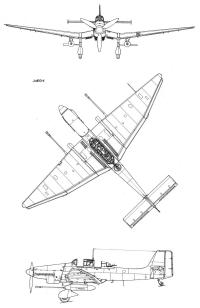

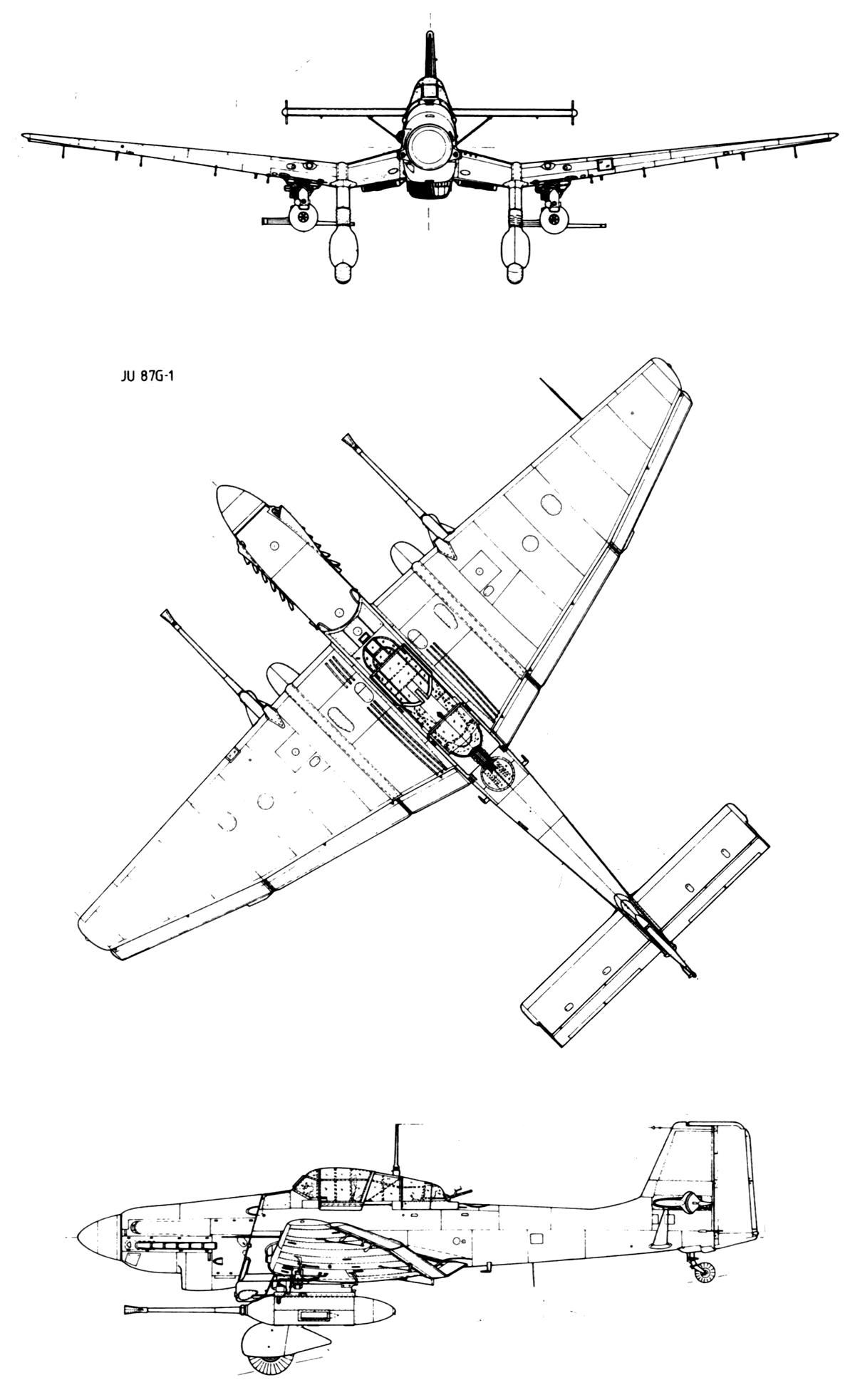

 Ju.87G-1

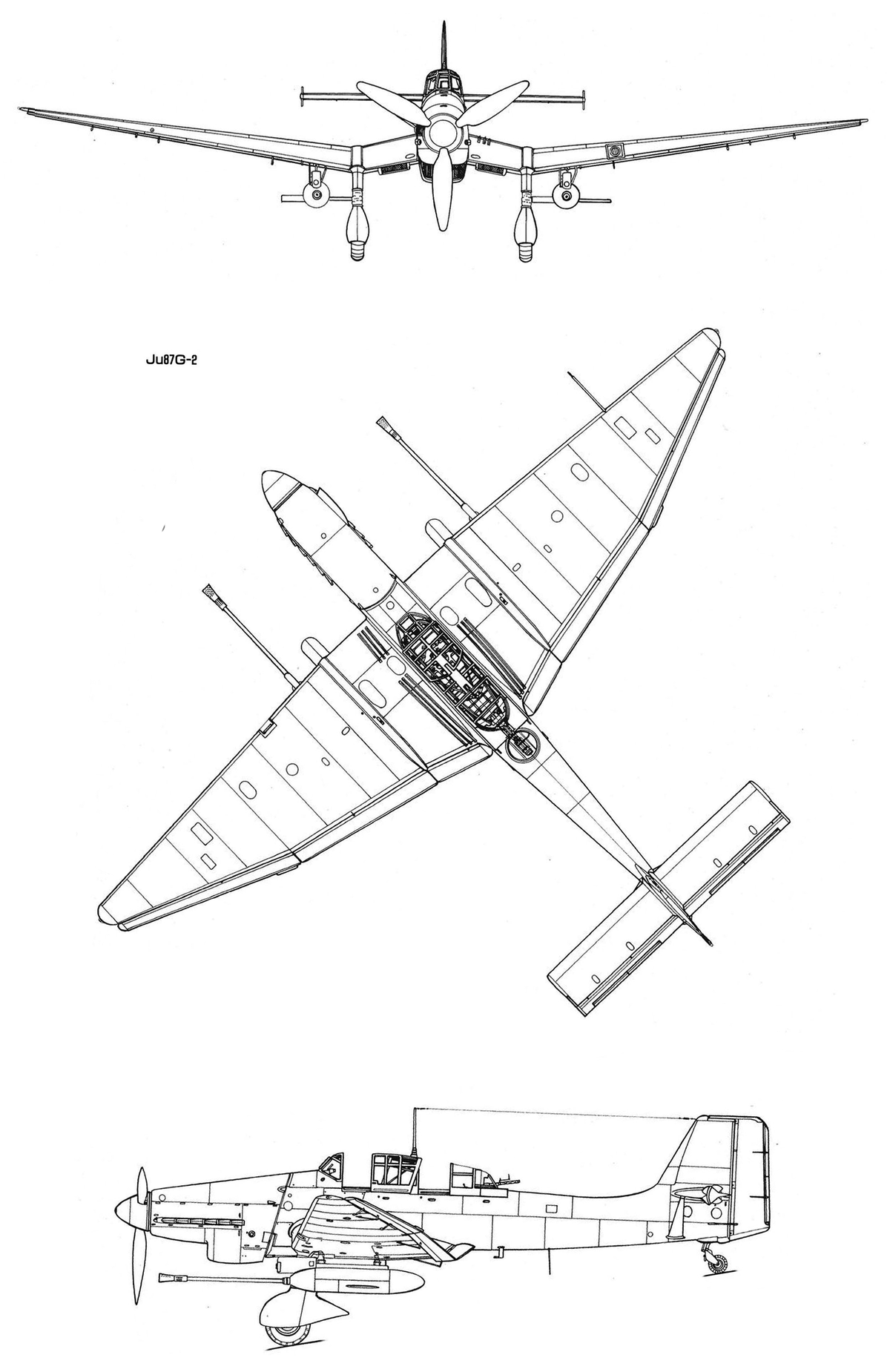

 Ju.87G-2

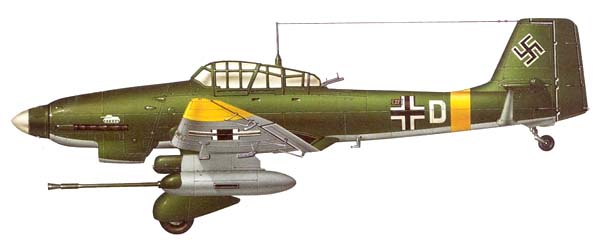

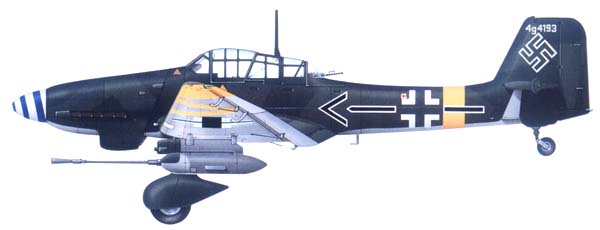

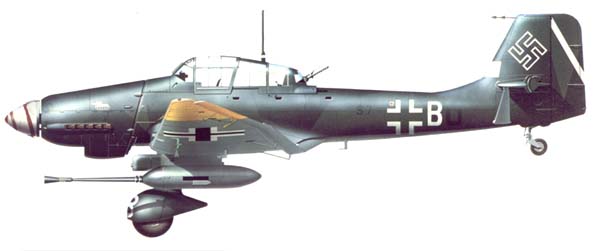

  Варианты окраски:

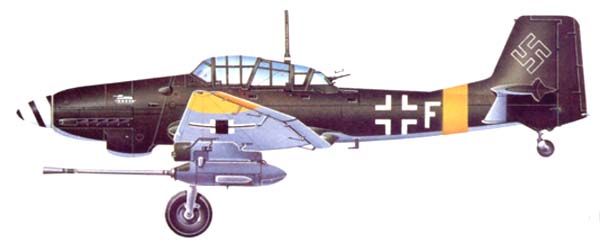

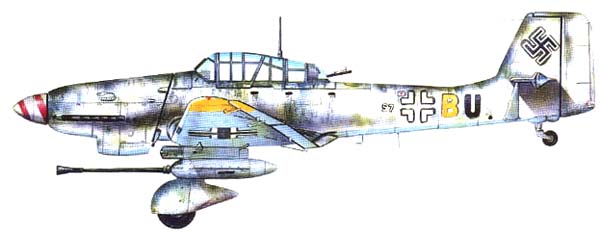

 Ju.87G-1  Versuchskommando fur Panzerbekampfung, 1943 год
 Ju.87G-2 10(Pz)./ SG 3, Восточный фронт, 1944 год
 Ju.87G-1 10(Pz)./ SG1, Западный фронт, 1944 год
 Ju.87G-2 10(Pz)./ SG3, Восточный фронт, 1944 год
 Ju.87G-2 SG2 пилот - Ханц-Ульрих Рудель, 1945 год
