   Пе-2И

Разработчик: ОКБ Мясищева
Страна: СССР
Первый полет: 1944
Тип: Пикирующий бомбардировщик
  ЛТХ     Доп. информация



К середине войны в развитии средних бомбардировщиков четко проявились две тенденции, направленные на повышение их боевой эффективности. Первая основывалась на стремлении усилить оборонительные свойства машин за счет бронирования, протектирования бензобаков и постановки все более мощного стрелково-пушечного вооружения. Она характерна, в частности, для немецких самолетов Хейнкель Не 111 и Юнкере Ju 88, у которых от серии к серии росла масса бортового оружия и брони. Особенно ярко эта тенденция проявилась на американских бомбардировщиках В-25 и В-26, поздние модификации которых ощетинились 10-12 крупнокалиберными пулеметами. Нетрудно убедиться, что тенденция эта не миновала и Пе-2, начавшего свою карьеру с четырьмя пулеметами ШКАС, а к лету 1942 г. получившего пять стволов, в том числе три - калибра 12,7 мм. Установка все более мощного вооружения отрицательно сказывалась на аэродинамическом совершенстве самолета, вела к росту полетной массы и ухудшению летных данных.

Руководство ВВС Красной Армии считало, что мощь оборонительного вооружения бомбардировщиков остается важнейшим боевым свойством, которое следует всемерно поддерживать. Это подтверждали и официальные тактико-технические требования ВВС к скоростному пикирующему бомбардировщику на 1944 г. При дальности полета до 1500 км считалось необходимым значительно поднять бомбовую нагрузку (до 2500 кг) и обеспечить «возможность выполнения боевого задания группами бомбардировщиков при отсутствии истребительного прикрытия в условиях активного противодействия истребителей противника».

Наиболее ярким представителем совершенно иной тенденции являлся английский бомбардировщик «Москито», вообще лишенный оборонительного вооружения. Высокая скорость полета, малые размеры машин, ее потрясающая живучесть и найденная путем экспериментов удачная тактика способствовали сокращению боевых потерь. Огромную роль в создании образа «неуязвимого» «Москито» сыграла и целенаправленная английская пропаганда, замалчивавшая неудачи и широко освещавшая успехи. «Британские «Москито» спасают французских партизан из Амьенской тюрьмы!... «Мосси» разбомбили здание гестапо в Осло!» - такие сенсационные заголовки регулярно появлялись в английской прессе. Пропагандистская шумиха вокруг «Москито» оказала влияние на авиаконструкторов по обе стороны фронта. В Советском Союзе реакцией (немного запоздалой, надо признать) стало появление двух машин: САБ (скоростного дневного бомбардировщика), созданного в туполевском ОКБ, и мясищевского Пе-2И.

Два мощных мотора и прекрасная аэродинамика, отсутствие сложных и тяжелых стрелковых турелей, экипаж из двух человек, бомбы только на внутренней подвеске - вот в общих чертах «рецепт» «Москито»-бомбардировщика. Однако на полный отказ от стрелкового вооружения ни В.М. Мясищев, ни А.Н. Туполев не решились. В «Кратком обосновании боевой схемы Пе-2И» конструкторы ОКО-22 прямо заявили, что в Советском Союзе «всякие теоретические обоснования ограничения оборонительного вооружения дневного бомбардировщика, в силу установившихся традиций, не могут быть сразу встречены одобрительно». Иными словами, Мясищев и его сотрудники предвидели безусловно отрицательное отношение руководства советских ВВС к идее невооруженного бомбардировщика.

В связи с этим Владимир Михайлович решил оставить на новом варианте пикировщика две огневые установки: неподвижную у летчика и штурманскую дистанционно управляемую в хвостовом коке машины. Благо, что многолетние работы по ДЭУ (дистанционная электрифицированная установка) подходили, как тогда казалось, к успешному завершению.

Создавая собственный «Москито», Мясищев был буквально зажат со всех сторон самыми взаимоисключающими требованиями. Как бы ни был хорош или плох серийный Пе-2, он выпускался массово, а фронт ежемесячно пожирал до сотни «пешек». Завод № 22 с 1943 г. остался едва ли не единственным предприятием в стране, строившим дневные фронтовые бомбардировщики: тонкая струйка Ту-2 ни шла в сравнение с мощным потоком Пе-2. В этих условиях предложение о переходе завода на совершенно новую машину, означавшее временное сокращение объемов выпуска, было, со всей очевидностью, совершенно бесперспективным. И в Государственном Комитете Обороны (ГКО), и в авиационном отделе ЦК ВКП(б), и в наркомате авиапромышленности автор подобной идеи рисковал свернуть себе шею. Вместе с тем, простая замена моторов более мощными, как убедился Мясищев, не давала необходимого эффекта.

В связи с этим пришлось пойти на целый ряд «идеологических» и технологических хитростей. Новую, по существу, машину назвали модификацией старой - Пе-2И (много лет спустя аналогичный маневр осуществит Туполев с Ту-22М). Часть узлов и агрегатов действительно заимствовали от серийной «пешки»: консоли крыла, хвостовую часть фюзеляжа, оперение... Это заимствование фактически было уступкой серийному производству, а в дальнейшем планировалось пересмотреть конструкцию консолей, увеличить размеры килей и т. п. Практическое руководство созданием «суперпешки» Мясищев поручил Л.Л. Селякову, которого можно считать истинным «отцом» новой машины.

Пе-2И представлял собой свободнонесущий цельнометаллический моноплан со средним расположением крыла, площадь которого была увеличена на 1,2 м2 (в основном за счет наплывов в передней части центроплана). Конструкция отъемных частей крыла почти не отличалась от серийно выпускавшихся и не требовала серьезных переделок стендов и технологического оборудования. В мотогондолах устанавливались двигатели ВК-107А, развивавшие мощность 1500л. с. на высоте 4500 м. По сравнению с Пе-2Ф моторы сместили вперед на 200 мм. Винты поставили трехлопастные, типа ВИШ-107ТЛ5, диаметром 3,1 м. Индивидуальные выхлопные патрубки моторов размещались в четыре ряда - два ряда сверху и по одному на боковых поверхностях капотов. Шасси самолета выполнялось по типу Пе-2, но колеса при сохранении прежних размеров усилили с учетом увеличившегося полетного веса.

Стабилизатор, как и на обычных «пешках», выполнялся подвижным: в горизонтальном полете его установочный угол равнялся 45°, а при отклонении щитков-закрылков более чем на 22-25° он автоматически переставлялся на угол - 3°. Тормозных решеток и автомата пикирования опытный Пе-2И не имел. Пятнадцать бензобаков вмещали максимально 1844 кг горючего и размещались в центроплане, консолях, средней части фюзеляжа и мотогондолах. Все баки были протектированы. Маслобаки емкостью 160 л находились в мотогондолах. Водяные радиаторы были смонтированы в носке центроплана, а маслорадиаторы и всасывающие патрубки - в носках консолей. В отличие от серийных Пе-2, выход воздуха из тоннелей радиаторов осуществлялся вниз, под крыло. На выходе из тоннелей устанавливались заслонки с электромеханическим управлением, обеспечивавшие эффективное регулирование температуры воды (жалюзи на серийных «пешках» работали неважно). Первый опытный экземпляр самолета имел систему нейтрального газа «первой зоны», при этом охлажденные выхлопные газы подавались только внутрь бензобаков. На «дублере» и серийных Пе-2И предусматривалось создание «второй зоны» в отсеках, где были установлены баки и куда могли попасть пары бензина при прострелах крыла.

Экипаж самолета состоял из двух человек - летчика и штурмана. Фонарь кабины хорошо обтекаемой формы обеспечивал пилоту удобную посадку и отличный обзор. Неподвижная пушка УБ-20 (на опытных машинах вместо нее был сохранен пулемет УБК калибра 12,7 мм) размещалась под сидением летчика, что исключало его ослепление при ночной стрельбе - пламя от выстрелов закрывал нос самолета. Дистанционно управляемый пулемет УБК устанавливался в хвостовом коке и обеспечивал углы обстрела вверх - 18°, вниз - 12° и влево-вправо - по 16°. Его патронный ящик вмещал ленту со 100 патронами. Электромеханическая система обеспечивала отслеживание стволом пулемета прицельной линии. Хотя углы обстрела подвижной установки были сравнительно невелики, но с учетом большой скорости полета бомбардировщика они, по расчетам, обеспечивали удовлетворительную защиту сзади. При догоне истребитель противника мог пристроиться для атаки в относительно небольшом угловом секторе. Однако военные специалисты скептически отнеслись к расчетным оценкам и предпочли подождать результатов воздушных боев с трофейными немецкими истребителями.

Защита экипажа самолета от огня противника включала бронеспинку, заголовник и бронированное сидение летчика, а также две вертикальные плиты, прикрывавшие штурмана, то есть радикально не отличалась от примененной на серийном Пе-2. Дополнительные оборонительные возможности обеспечивали два держателя авиационных гранат ДАГ-10. Эти нехитрые приспособления доказали, однако, на фронте свою эффективность. Взрыв 1,8-килограммовой гранаты на небольшом расстоянии от неприятельского самолета сулил ему крупные неприятности.

Бомбоотсек Пе-2И по сравнению с Пе-2Ф удлинили: в него можно было упрятать на выбор одну бомбу ФАБ-1000М43 (для этого пришлось-таки немного укоротить ей стабилизатор), одну ФАБ-500М43 (тоже «обрезанную»), пару штатных ФАБ-250, либо девять ФАБ-100. Большая часть вариантов предусматривала применение их как с горизонтального полета, так и с пикирования под утлом 40-70°. На внешней подвеске два замка МДЗ-40 обеспечивали возможность подвески еще двух ФАБ-500 (или бомб меньшего калибра). Максимальная бомбовая нагрузка по сравнению с серийной «пешкой» возрастала в полтора раза, зато нормальная, при которой впоследствии снимали летно-технические характеристики, даже уменьшилась до 500 кг.

По расчетам бомбардировщик Пе-2И был способен развить максимальную скорость 640 км/ч на высоте 5850 м, а у земли - 525 км/ч, то есть даже немного больше, чем серийный Пе-2 на боевой высоте. Его практический потолок должен был составлять не менее 10500 м, а время набора высоты 5000 м - всего 6,8 минуты. Нормальный полетный вес машины определялся равным 8430 кг, перегрузочный - 9600 кг, а длина разбега и пробега, соответственно, 430 и 410 м.

К проектированию машины коллектив ОКО-22 приступил поздней осенью 1943 г., но официальное постановление ГКО № 4934, содержащее задание на постройку двух опытных образцов, состоялось только 12 января 1944 г. Макетная комиссия по самолету Пе-2И работала в конце февраля 1944 г., когда первый экземпляр самолета был уже готов на 70 %. Замечания комиссии в основном были связаны со стрелковым вооружением, которое признали недостаточным (как указывалось выше, на первом опытном Пе-2И в неподвижной установке стоял пулемет УБК вместо обещанной В.М. Мясищевым пушки УБ-20), а также с размещением спецоборудования. Комиссия приняла решение на первом опытном Пе-2И ничего не менять, а все замечания потребовала устранить на «дублере» и первых серийных машинах.

Летчик-испытатель завода № 22 капитан А.Г. Васильченко впервые поднял машину в воздух 6 апреля 1944 г., а 7 и 8 апреля совершил на ней еще два полета. Моторы работали удовлетворительно, температурные режимы винтомоторной группы оказались в норме. Васильченко определил важнейшие характеристики самолета - устойчивость по всем трем осям, управляемость и взлетно-посадочные качества. По этим показателям новая машина не уступала Пе-2, а по простоте пилотирования Пе-2И оказался в заметном выигрыше. В частности, путевая устойчивость была заметно лучше (что отмечалось еще на Пе-2Ф и являлось следствием, по-видимому, среднепланной схемы машины). Неприятной неожиданностью стало то, что разбег и пробег реально оказались в полтора раза больше расчетных.

Перед снятием высотно-скоростных характеристик и замером скороподъемности самолет вновь завели в опытный цех для устранения мелких дефектов и окраски. Летные испытания возобновились через неделю, но при опробовании моторов на земле обнаружили стружку в масле, что свидетельствовало о повреждении подшипников. Мотор нужно было менять. Тем временем в опытном цехе заканчивали сборку второго опытного Пе-2И. В ходе статиспытаний выявилась недостаточная прочность крыла самолета, поэтому на «дублере» усилили полки лонжеронов. Установили пулемет под сиденьем пилота (обещанную пушку так и не успели отработать), добавили брони, устранили выявленные макетной комиссией недостатки. Масса самолета несколько возросла. Опытно-конструкторский отдел прорабатывал две дальнейшие модификации машины: с двигателями М-1 и с трехколесным шасси с носовой опорой. Эти проекты, впрочем, так и остались на бумаге.

После замены двигателя капитан Васильченко поднял Пе-2И в воздух для определения максимальной скорости полета. Обычно самолет чуть-чуть (или более того) «не дотягивает» до расчетного значения. При испытаниях Пе-2И произошел редкий случай - удалось получить на второй границе высотности скорость 654 км/ч, что на 14 км/ч превышало расчетную величину. С такой скоростью, по имевшимся в то время в ОКО-22 данным, не летал ни один известный двухмоторный бомбардировщик (на самом деле некоторые варианты «Москито», в частности бомбардировочные В.IX и B.XIV, развивали еще в 1943 г. максимальную скорость порядка 680 км/ч, но на существенно большей высоте).

Немедленно пошел доклад «наверх». К испытаниям самолета Пе-2И оказалось приковано внимание руководства ВВС, НКАП и авиационного отдела ЦК ВКП(б). О машине доложили И.В. Сталину. Поступило' распоряжение немедленно передать Пе-2И на государственные испытания в НИИ ВВС. У Мясищева исчезли проблемы с добыванием новых моторов ВК-107А, но появились новые - как сделать, чтобы «сыроватые» двигатели не похоронили машину. Наступила череда мучительных доводок.

В ходе первого этапа испытаний, проводившихся в мае-июле, пришлось четыре раза менять моторы, у которых то происходила раскрутка винтов, то прорывало газы через верхнее уплотнение блока цилиндров, то начиналось выбрасывание масла из суфлеров. Двигатели ВК-107А не сдавались и упорно расшатывали нервы испытателям и конструкторам самолета. И все же полученные в результате нечастых удачных полетов данные оказались весьма высокими: максимальная скорость полета у земли - 556 км/ч, на первой границе высотности -- 617 км/ч и на второй границе - 656 км/ч, а время набора высоты 5000 м лишь ненамного отличалось от расчетного - 7 минут. По комплексу летно-технических характеристик Пе-2И уверенно вышел на первое место в своем классе. Перетяжеление опытного самолета на 500 кг планировалось уменьшить в серии до 100-150 кг, смонтировать новые законцовки крыла, увеличивавшие его размах до 17,8 м, а площадь - до 43,5 м2.

Проведенные учебные воздушные бои с трофейным истребителем Bf 109G-4 убедительно продемонстрировали, что в горизонтальном полете на высоте до 7000 м «немец» не мог ни разу атаковать Пе-2И, уступая ему в скорости. В районе цели, когда «пешка» выполняла второй заход, «мессер» лишь однажды смог поймать ее в прицел, причем почти строго с хвоста, рискуя напороться на огонь ДЭУ. Отрываться от истребителя набором высоты или пологим планированием для Пе-2И оказалось невыгодно, поскольку Bf 109G-4 обладал преимуществом в вертикальной скорости и в разгонных характеристиках. В целом, новый советский бомбардировщик проявил несомненные «москитные» способности по уклонению от боя с неприятельскими истребителями, что должно было способствовать сокращению потерь бомбардировщиков на фронте.

В июле 1944 г. командующий ВВС КА главный маршал авиации А.А. Новиков наложил резолюцию на акт по испытаниям Пе-2И: «По своей дальности, бомбовой нагрузке и скоростям самолет заслуживает внимания и его надо освоить запуском в серию.

Доработать:

  • уменьшить разбег и взлетные дистанции;
  • улучшить вооружение
  • имеющееся вооружение слабое.

При больших взлетных дистанциях его трудно приспособить для ночного перехватчика-истребителя».

Успешно завершенные испытания получили высокую оценку и на уровне правительства страны. 19 августа 1944 г. Мясищеву было присвоено звание генерал-майора инженерно-технической службы. В тот же день он был награжден орденом Суворова II степени.

Казалось бы, все шло отлично. Еще в конце мая 1944 г. ГКО принял постановление № 5947, в соответствии с которым заводу №22 поручалось изготовить малую серию (5 машин) Пе-2И к 15 октября 1944 г. Однако это постановление не было выполнено. Основными причинами являлись, во-первых, нежелание руководства НКАП и завода сокращать объемы выпуска обычных Пе-2 и, во-вторых, трудности с освоением серийного производства моторов ВК-107А, которые прежде всего предназначались для истребителей Як-9У.

В ноябре прошел государственные испытания второй экземпляр Пе-2И. В том же месяце состоялось повторное решение ГКО, призванное подстегнуть развертывание производства Пе-2И на казанском авиазаводе. Первый серийный самолет должен был выйти на летное поле 15 января 1945 г., а последний, пятый из малой серии - 10 февраля. Основные дефекты планировали устранить в ходе войсковых испытаний, а затем полностью перевести казанский авиазавод на массовую постройку Пе-2И.

Но завод № 22, продолжавший «гнать серию» для фронта, оказался не в состоянии выполнить работы в срок. Лишь в конце февраля был готов первый серийный Пе-2И, а четыре других выходили с темпом один самолет в десять дней (в то время как обычные «пешки» сдавали по 7-9 единиц ежедневно). Слишком ограниченными оказались возможности опытного цеха завода, а директор предприятия В.А. Окулов не захотел снимать специалистов и оборудование с конвейера. Камнем преткновения при отладке Пе-2И стала ДЭУ, которую так и не удалось довести до требуемого уровня надежности. Достаточно сказать, что на второй серийной машине (зав. № 2/1001) пришлось семь раз менять подвижную часть установки.

В январе 1944 г. приказом НКАП № 22 была задана постройка третьего экземпляра Пе-2И в варианте тяжелого истребителя. Предусматривалось применение весьма мощного наступательного вооружения: в подфюзеляжной батарее планировали установить две пушки НС-45 с запасом по 45 снарядов на ствол. В ноябре 1944 г. пушечный лафет и стенд для отладки всей установки были изготовлены и отправлены в Москву на завод № 482. Главный конструктор принял решение не строить третий опытный самолет, а смонтировать батарею на головном серийном Пе-2И. Однако сразу после изготовления эта машина стала объектом придирчивого внимания военпредов завода № 22, которые выявили на ней массу дефектов и потребовали их устранения. Ни один из выпущенных Пе-2И не был доведен до боеготового состояния вплоть до июня 1945 г. и не был оплачен ВВС, поэтому все дальнейшие работы по истребительному варианту постепенно зашли в тупик.










 ЛТХ:
Модификация   Пе-2И
Размах крыла, м   17.18
Длина, м   13.78
Высота, м   3.95
Площадь крыла, м2   41.70
Масса, кг
  пустого самолета   7014
  нормальная взлетная   8983
  максимальная взлетная   9928
Топливо, л   1925
Тип двигателя   2 ПД ВК-107А
Мощность, л.с.
  взлетная   2 х 1650
  номинальная   2 х 1500
Максимальная скорость , км/ч
  у земли   556
  на высоте   656
Практическая дальность, км   2275
Практический потолок, м   9350
Экипаж   2
Вооружение:   передний 12.7-мм пулемета УБК и такой же в хвостовой установке
 Бомбовая нагрузка - 1500 кг максимально


 Доп. информация :


  Фотографии:

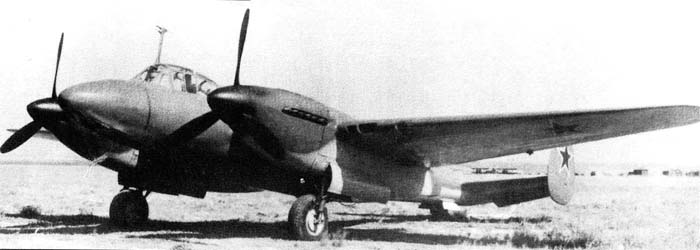

 Первый опытный Пе-2И

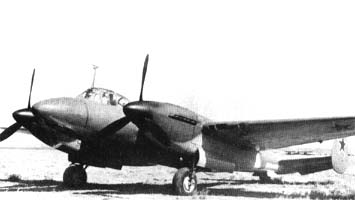

 Первый опытный Пе-2И

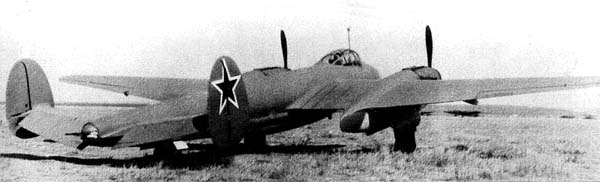

 Второй опытный Пе-2И

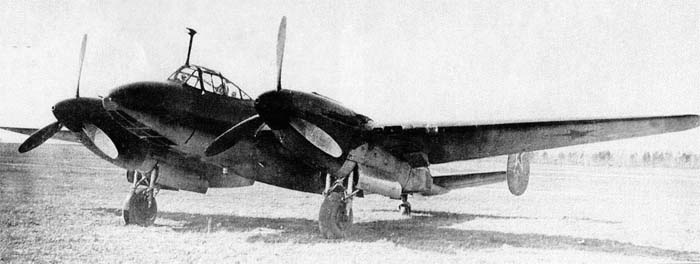

 Второй опытный Пе-2И

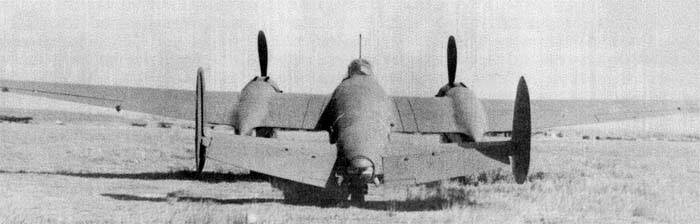

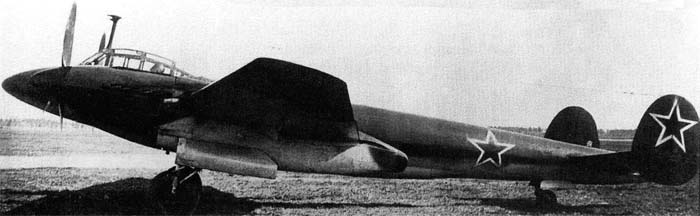

 Пе-2И

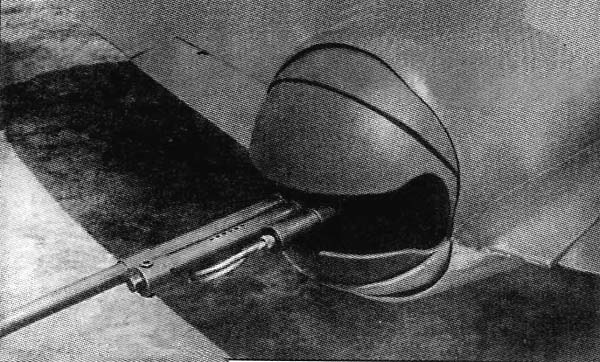

 Установка ДЭУ-1 на Пе-2И

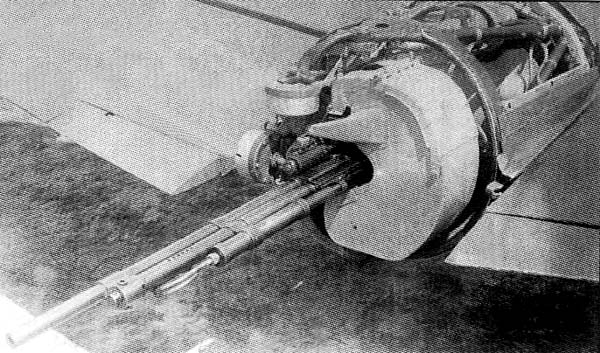

 Установка ДЭУ-1 на Пе-2И
