   С (Спарка)

Разработчик: ОКБ Болховитинова
Страна: СССР
Первый полет: 1939
Тип: Скоростной бомбардировщик
  ЛТХ     Доп. информация



     С (Спарка)  - скоростной ближний бомбардировщик, двухместный, низкоплан с оригинальной установкой двух двигателей М-103 по 960 л. с., в тандем с механической передачей от обоих на соосные винты («Спарка») . Такая установка была принята с целью уменьшить лоб самолета, устранив вредное сопротивление двигателей, заключив их оба в фюзеляж, с тем, чтобы получить рекордную скорость. Спарка была сконструирована и отработана на стенде специально для этого самолета, но пригодна и для других схем.

Двигатели были установлены на общих подмоторных брусьях в тандем, носками в разные стороны. Передача была по идее и конструктивно очень проста, но тяжела - более 150 кг из-за вала с его креплениями и демпфирующими устройствами.

Проектирование самолета было начато с разработки спарки в 1936 г. Опробование спарки на стенде дало обнадеживающие результаты. В 1937 г. разрабатывался проект самолета, в июле 1938 г. началась его постройка, законченная зимой. Летом 1939 г. были начаты испытательные полеты (летчик Б. Н. Кудрин).

Конструкция самолета цельнометаллическая, в крыле и фюзеляже - панельная. Двухлонжеронное крыло размахом 11,38 м и площадью 22,9 м2 состояло из верхней и нижней панелей обшивки между лонжеронами, разрезанными по их нейтральной оси, носка и хвостовой части. Фюзеляж собирался из четырех панелей - двух боковых, нижней и верхней,- которые стыковались на четырех лонжеронах-угольниках. Конструкция была оригинальной, технологичной, прогрессивной. Через десяток лет она была применена в самолете Ил-28.

В крыле были закрылки Фаулера, без которых посадка была трудна, так как удельная нагрузка на крыло 247 кг/м2 была рекордной. В систему дифференциального управления рулями высоты было введено переменно-передаточное устройство для ограничения усилия на ручке. Широко применены электросистемы.

Во всех полетах было заметно, что самолет медленно разбегается, после отрыва медленно разгоняется и набирает высоту. При увеличении скорости до 300 км/ч (вертикальная скорость Vу = 8 м/с) сказывалась чрезмерная нагрузка на крыло, а также, видимо, то, что в передаче от заднего двигателя были чувствительные потери мощности, а соотношение скоростей вращения соосных винтов подобралось не наилучшее. Самолет был передан на госиспытания в 1940 г. Летали Б. Н. Кудрин и А. И. Кабанов. Были получены следующие данные: скорость на высоте 4,6 км составила 570 км/ч, разбег при уменьшенной на испытаниях до 5150 кг массе - 863 м (при нормальной массе 5652 кг он был бы 1045 м). Дальность полета по расчетам 700 км. Признано было, что самолет испытаний не выдержал из-за неудовлетворительных взлетно-посадочных свойств. В то же время отмечалось, что на самолете «С», по сути экспериментальном, впервые в СССР решалась задача увеличения мощности ВМГ без увеличения лобового сопротивления и эта задача конструктором практически решена.

Выяснилось, что профиль крыла был выбран не очень удачный. Решено было его изменить на готовом самолете. 3. И. Ицкович, тогда (в 1940- 1941 гг.) работавший у Болховитинова, выполнил это, «переклеив» профиль. На поверхность цельнометаллического крыла были приклепаны потайными заклепками деревянные рейки и фанерные полозки, а на них наклеена вторая - фанерная - обшивка по верхней стороне крыла. Профиль стал лучше, самолет - также. Но это не помогло, поскольку самолет был выпущен в 1941 г., перед самой войной, когда на том же заводе уже шел массовый выпуск самолета Пе-2.

С целью проверки управляемости, устойчивости самолета и работы механизмов предварительно были проведены полеты на самолете  варианта «С» со снятым задним двигателем, с неубирающимся лыжным шасси при взлетной массе 4000 кг.

Можно еще добавить, что вооружение самолета было слабым - всего один пулемет ШКАС в крайней задней точке фюзеляжа, потом замененный двумя пулеметами УБТ с дистанционным управлением от стрелка-наблюдателя, с оригинальным механическим приводом, очень удобным. В фюзеляже - 400 кг разных бомб. Пулемета впереди не было.




 ЛТХ:
Модификация   Спарка
Размах крыла, м   11.40
Длина, м   13.20
Высота, м
Площадь крыла, м2   22.90
Масса, кг
  пустого самолета   3400
  нормальная взлетная   5150
Тип двигателя   2 ПД М-103
Мощность, л.с.   2 х 960
Максимальная скорость , км/ч   570
Крейсерская скорость , км/ч   520
Практическая дальность, км   700
Практический потолок, м   788
Экипаж   9000
Вооружение:   два 12.7-мм пулемета УБТ
  нормальная загрузка - 400 кг бомб


 Доп. информация :


  Фотографии:

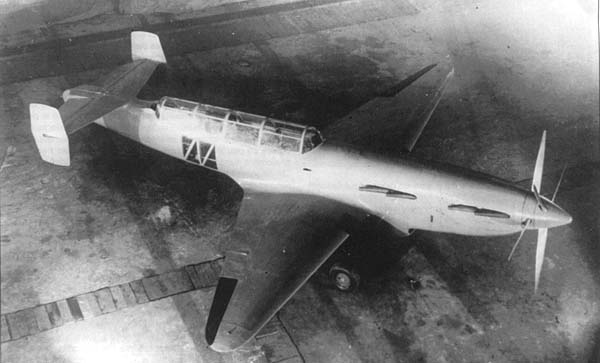

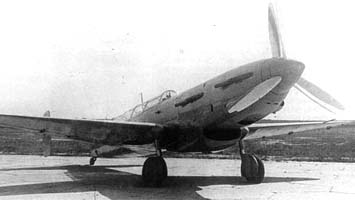

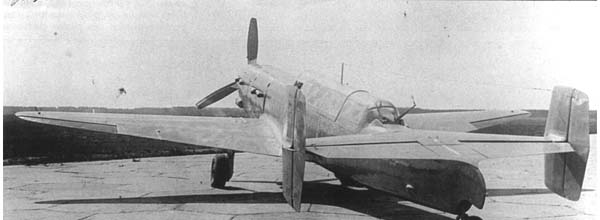

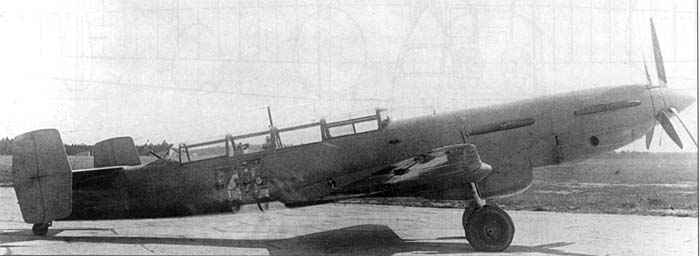

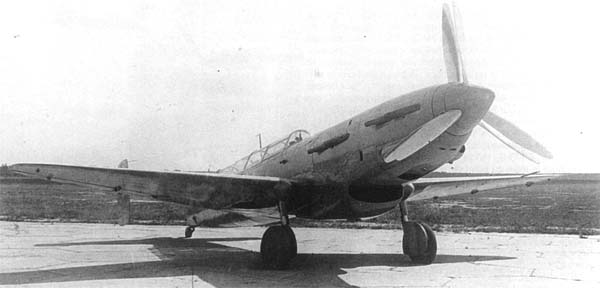

 С (Спарка), 1940 год
 С (Спарка), 1940 год

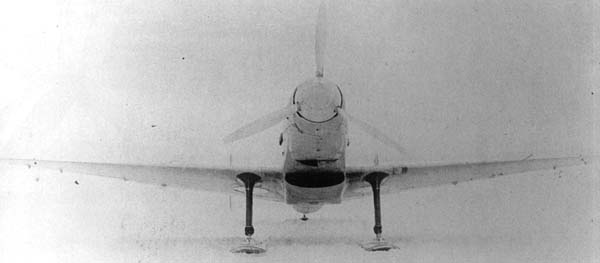

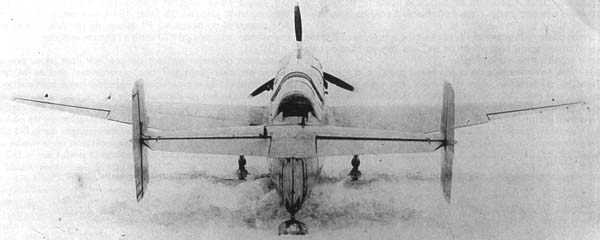

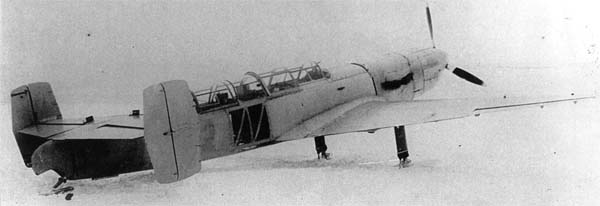

 Зимний вариант
  С (Спарка), 1940 год
 С (Спарка), 1940 год
  С (Спарка), 1940 год
 С (Спарка), 1940 год

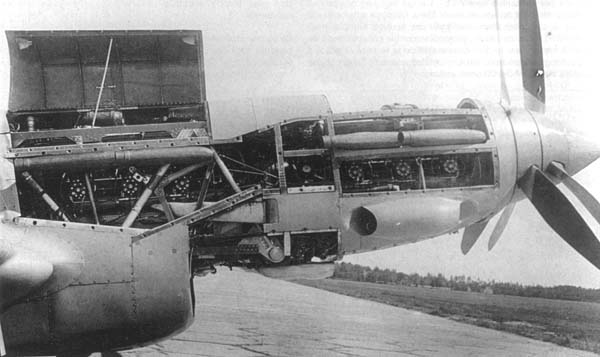

 Раскапотированная носовая часть

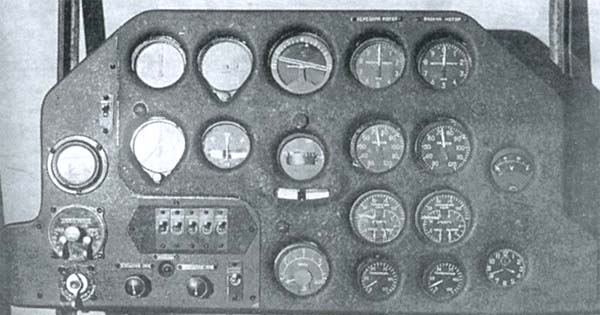

 Приборная доска

    Схемы:

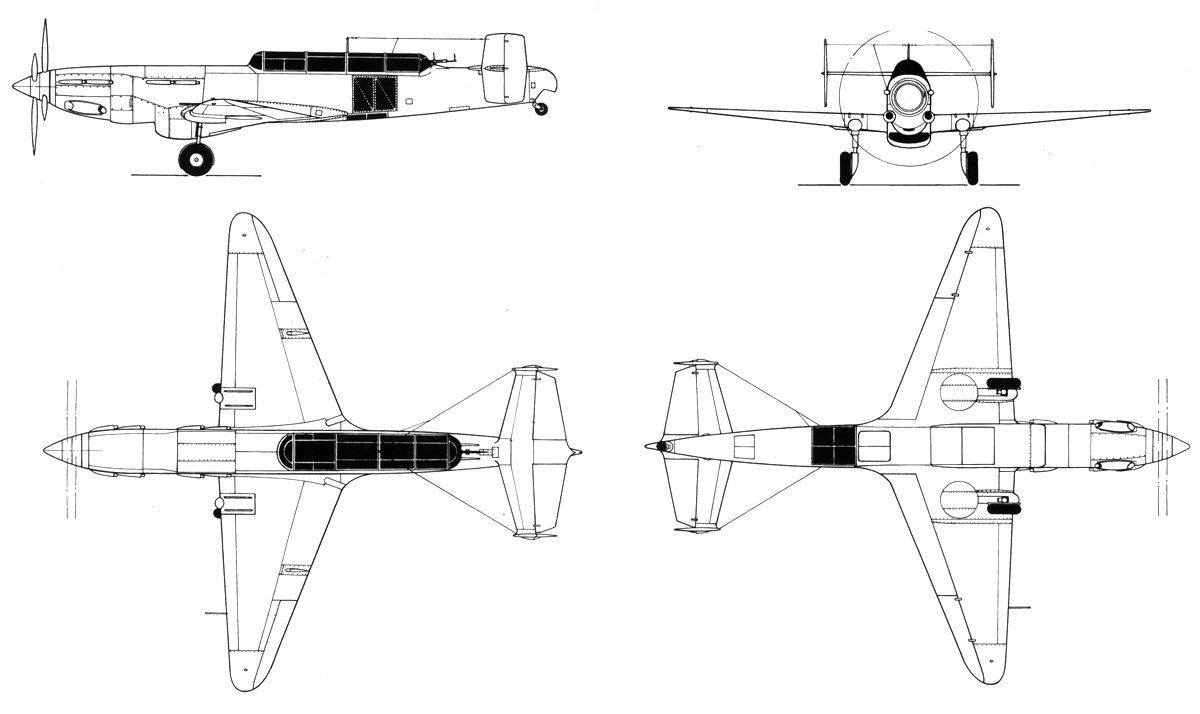

 Спарка







Список источников:

Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
AirMagazine. L'avion "S"


Уголок неба. 2004
