   Су-4

Разработчик: ОКБ Сухого
Страна: СССР
Первый полет: 1942
Тип: Легкий бомбардировщик-штурмовик
  ЛТХ     Доп. информация



Су-4 (ББ-3) - модификация Су-2 с предполагавшимся двигателем М-90 Е.В.Урмина в 2100 л. с., звездообразным, двухрядным, 18-цилиндровым, значительно меньшего диаметра, чем другие звездообразные двигатели. В отличие от Су-2 они должны были иметь не только деревянный фюзеляж, но и деревянное крыло с металлическими лонжеронами. Планировалось, что крупнокалиберные пулеметы Таубина заменят ШКАСы в крыльях и на верхней турели.

Но двигатель М-90 не вышел из опытной стадии, и на самолете был установлен серийный двигатель М-82, с которым в апреле 1942 г. самолет прошел государственные испытания. Су-4 строился серийно и принимал участие в Великой Отечественной войне. В нем консоли крыла были сделаны при тех же металлических лонжеронах с деревянными нервюрами и фанерной обшивкой по общей причине дефицитности дуралюмина. Вооружение было более мощным - два крупнокалиберных пулемета БС в центроплане при тех же двух пулеметах ШКАС у стрелка и 400 кг бомб на внутренней подвеске. Скорость у земли была 450 км/ч и время набора высоты 6000 м - 10,5 мин. Кроме самолетов Су-2 у П.О.Сухого в предвоенные годы были два истребителя (Су-1 и Су-3), законченные и проходившие испытания.












 ЛТХ:
Модификация   Су-4
Размах крыла, м   14.30
Длина, м   10.46
Высота, м   3.95
Площадь крыла, м2   29.00
Масса, кг
  пустого самолета   3300
  нормальная взлетная   4900
Тип двигателя   1 ПД Швецов М-82
Мощность, л.с.   1 х 1250
Максимальная скорость , км/ч   512
Крейсерская скорость , км/ч   469
Практическая дальность, км   605-1000
Максимальная скороподъемность, м/мин   630
Практический потолок, м   9500
Экипаж   2
Вооружение:  два 12.7-мм пулемета БС и два-четыре 7.62-мм пулемета ШКАС (650 патронов на ствол)
 8-10 НУРС РС-82 или РС-132 и/или  400-600 кг бомб


 Доп. информация :

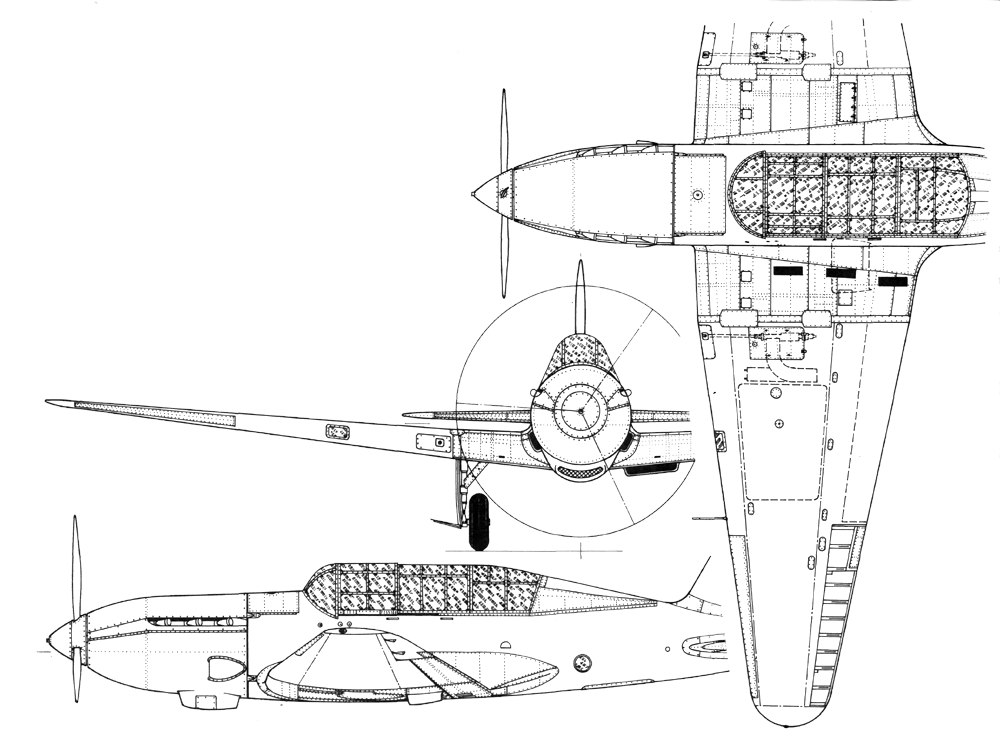

  Схемы:

 Су-4







Список источников:

Дмитрий Хазанов, Николай Гордюков. Ближний бомбардировщик Су-2
Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
Энциклопедия-справочник. Самолеты страны Советов
