Дальнейшим развитием идеи сверхгигантов стали бомбардировщик АНТ-26 (ТБ-6) и пассажирский АНТ-28. Им предшествовал проект четырехдвигательного АНТ-24 с двигателями М-44мощностью по 2000 л.с.
АНТ-24 по массогабаритным параметрам стал переходным к АНТ-26 и по конструктивным решениям и летно-тактическим характеристикам явился наиболее рациональным из всей гаммы
туполевских сверхгигантов. Но, к сожалению, он замыкался на весьма проблемный опытный двигатель М-44.
Разработка этого двигателя велась в ЦИАМе под руководством главного конструктора Н.Сердюкова. Чтобы получить высокую мощность, не прибегая к форсированию и используя
обычные топлива, требовалось увеличить рабочий объем цилиндров. Этого можно было достичь путем увеличения их числа и размеров. Такой подход повышал КПД двигателя, но увеличивал его вес и размеры.
Опытный экземпляр М-44 изготовили в 1933-м. Но стендовые испытания не подтвердили надежд на значительное повышение экономичности. Кроме того, обнаружилась повышенная
склонность к детонации топлива. АНТ-24, как и более поздние проекты АНТ-26 под шесть М-44, необеспеченные соответствующей силовой установкой, никакого реального развития не получили, хотя и исправно
фигурировали в планах ВВС и ОКБ.
В сентябре 1929-го НТК УВВС обратился в ЦАГИ с просьбой дать соображения о возможности постройки двух металлических самолетов с грузоподъемностью в 10 и 25 т, для
перевозки танка и другой боевой техники. Спустя месяц, ЦАГИ представил смету, но только на "...предварительные изыскания и проектирование..." В этой смете обращает на себя внимание один пункт - "постройка моделей лодок и поплавков и их протаска в каналах". Он был вызван, судя по всему, сомнениями ЦАГИ в
возможности обеспечения нормальных взлетно-посадочных характеристик самолетов-гигантов.
6 ноября 1929-го председатель НТК УВВС Дубенский напомнил Туполеву о желательности получить от ЦАГИ помимо присланной сметы, более подробные соображения по
проектированию и постройке самолетов особого назначения. В письме от 13 декабря 1929-го ЦАГИ изложил более подробно свои взгляды по проектировавшимся самолетам-гигантам с полезной нагрузкой 10 и 25 т
соответственно. ЦАГИ затрагивал следующие принципиальные вопросы создания самолетов в СССР, в том числе и сверхтяжелых:
"В связи с тем, что постройка самолетов потребует новых материалов, не изготовляемых нашей промышленностью, ЦАГИ считает, что строительство не может базироваться на
отечественных материалах и потребует для производства больших заграничных заказов".
Поскольку военные в лице УВВС продолжали настаивать на создании нового гиганта, способного транспортировать десятки тонн бомб и тяжелую боевую технику, в ЦАГИ работы по
теме начали входить в привычное русло эскизного, а затем рабочего проектирования. Первые эскизы и выявление форм дальнего многомоторного с большой грузоподъемностью самолета были произведены в
1930-м, а уже в 1931-м самолет под шифром ТБ-6 начал фигурировать в официальных планах и программах с упоминанием летно-тактических характеристик, как в варианте для ВВС, так и для ГВФ.
Например, в программу ГВФ по ВАО (Всесоюзное Авиационное Объединение) на 1931 год включили ТБ-6 в пассажирском и грузовых вариантах, с коммерческой грузоподъемностью 15т
и дальностью полета в 1500 км, со сроком изготовления первых двух самолетов в 1933-м (проект первоначально проходил с обозначением для ГВФ под шифром АНТ-26, затем АНТ-28).
Интересно, что в тактико-технические требования (ТТТ) НИИ ВВС на 1931 год внес тяжелые бомбардировщики, как дальнейшее развитие усовершенствования ТБ-3 с такими
возможностями: бомбовая нагрузка до 20 т, горизонтальная скорость - 250 км/ч, радиус действия - 750 км.
При разработке системы оборонительного вооружения предлагалось заменить пулеметы на крупнокалиберные, с установкой боковых турелей, носовой сферической башни и кормовой
огневой точки. Основное развитие тяжелого бомбардировщика должно было идти по линии наращивания бомбовой нагрузки, скорости и огневой оборонительной мощи.
В октябре 1931-го на заседании ВАО под председательством П.Баранова было принято решение форсировать изготовление ТБ-6 и окончить его постройку в конце 1932-го. К
более-менее нормальному проектированию ТБ-6 ЦАГИ приступил лишь в марте 1932-го, сказывалась большая загрузка по другим машинам.
Вслед за первыми прикидками, наметившими основные габариты самолета и необходимые конструктивные материалы, ЦАГИ поднял вопрос о проектировании завода для серийной
постройки самолета, о подготовке авиационного завода для ремонта ТБ-6 (вечный больной вопрос для нашей авиации), а также о подготовке металлургической промышленности к выпуску необходимых сортаментов
стальных изделий.
В плане работ по ТБ-6 решался вопрос по проектированию нового авиационного завода №124 в Казани, с производительностью до 200 тяжелых машин в год. Учитывая пожелания НИИ
ВВС, ЦАГИ к октябрю 1932-го определил основные данные ТБ-6. Самолет должен был иметь длину 38 м, размах крыла - 95 м, полетную массу - 70 т. Из общей массы конструкции 31 т, 18т приходилось на
молибденовые трубы и 4 т на прочие виды стали. В ходе дальнейшей проработки проекта в ЦАГИ постепенно сложилась компоновочная схема самолета, тип силовой установки, размещение оборонительного
вооружения и т.д.

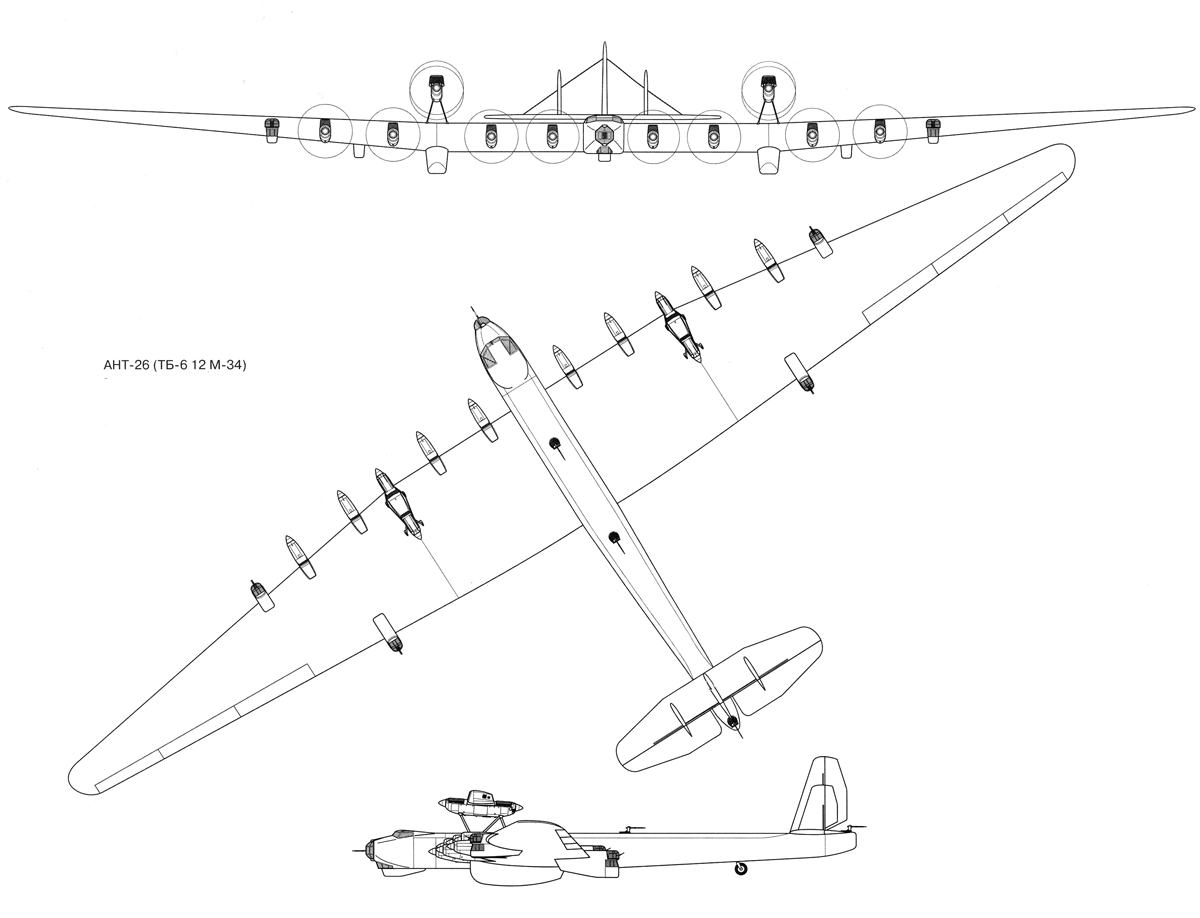

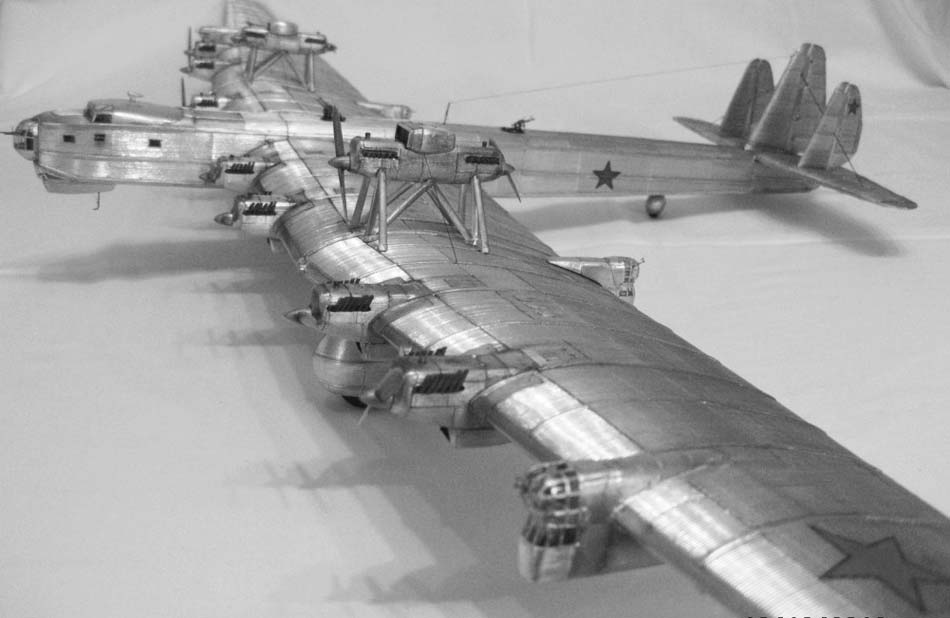

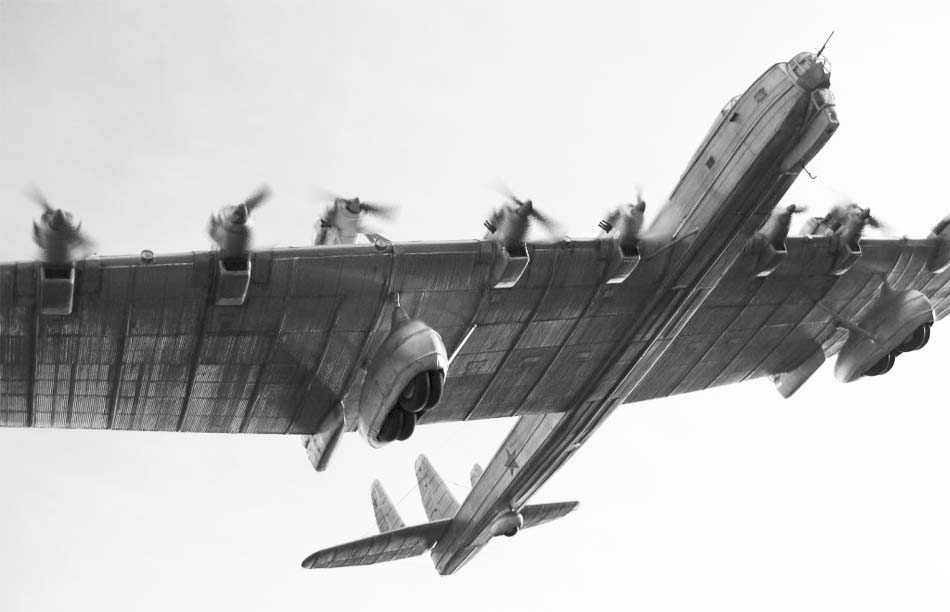

Восемь двигателей стояли в крыле, четыре - в двух тандемных установках под крылом, оборонительное вооружение (пулеметы ДА, ШКАС, крупнокалиберные ШВАК, пушки калибра
20-37 мм) размещалось в восьми установках. Для обеспечения необходимой путевой устойчивости, при значительных размерах самолета ввели два дополнительных киля, установив их на трети размаха
стабилизатора.
Обшивка крыла - гофрированная, с большим шагом волны гофра, а у фюзеляжа - предполагалось выполнить гладкой. Шасси - полуубирающееся в специальные подкрыльевые
обтекатели. С двигателями М-34 и М-34РН (820 л.с.) самолет должен был иметь: полетную массу - 72,5 т, массу пустого - 44,5 т, массу горючего -13 т, бомбовую нагрузку - 10 т, максимальную скорость на
высоте 3500 м - 223 км/ч, дальность -1500 км.
Определив будущее «лицо» самолета и выявив исключительно большую потребность в дефицитных легированных сталях (в особенности в трубах), ЦАГИ информировал ВИАМ о
возможности их производства и применения.
Имея незначительный опыт в конструировании самолетов таких гигантских размеров, ЦАГИ уточнил аэродинамические и вибрационные характеристики, для выяснения всех
проблемных вопросов рекомендовал провести натурные летные эксперименты на летающей модели АНТ-26. В конце 1932-го приступили к проектированию пилотируемого планера. В 1935-м летчик-испытатель Б.Кудрин
проводил на нем полеты, которые позволили уточнить характеристики, устойчивость и управляемость аппарата в полете. Первоначально, на период января 1933-го, вели проектирование только в одном военном
варианте.
В январе 1933-го на совещании у Туполева совместно с представителями НИИ ВВС решался вопрос, как записано в протоколе совещания, "выявления физиономии самолета ТБ-6 в
части вооружения и количества экипажа". В феврале 1933-го в НИИ ВВС утвердили более детальные требования к ТБ-6. По этим требованиям самолет должен был обладать следующими основными данными: полезная
нагрузка - 19600 кг, максимальная скорость на высоте 5000 м - 250 км/ч, посадочная скорость - 70-80 км/ч, длина разбега - 300 м, длина пробега - 200 м, техническая дальность - 3300 км, практический
потолок - 7000 м, бомбовая нагрузка - 15000 кг, экипаж - 17 человек.
Оборонительное вооружение оговаривалось следующее: три пушки "Эрликон" калибра 20 мм, одна пушка калибра 37 мм, один пулемет ДА, четыре пулемета ШКАС, три
крупнокалиберных пулемета ШВАК. К этому следует добавить, военные предполагали, что можно подвешивать под ТБ-6 танки, орудия и другую крупногабаритную технику.
Постепенно ТБ-6, по замыслу заказчика, превращался в гигантский "транспортный сундук" военного назначения, который еще должен был бомбить и стрелять - некоторое подобие
сказочного «Змея-Горыныча». В изменение принятых в феврале 1933-го ТТТ, в марте 1933-го НИИ ВВС предложил ЦАГИ заменить двигатели М-34 на перспективные. В дальнейшем все работы ЦАГИ по ТБ-6
продолжались с моторами М-34ФРН (1200 л.с.). По ходу дальнейшего проектирования ЦАГИ постепенно уточнял проект в части технологии, масс и размерностей отдельных агрегатов. Полетная масса в нормальном
варианте определялась в 71т, пустого - 45 т, из них на планер приходилось 31т.
Большая полетная масса самолета и естественное стремление конструкторов ЦАГИ обеспечить необходимую прочность отдельных элементов и всего самолета в целом, заставили
искать соответствующего сортамента конструкционных материалов. В качестве такого основного строительного материала для ТБ-6 ЦАГИ наметил хромомолибденовые трубы, производство которых еще предстояло
организовать на отечественных заводах. По расчетам ЦАГИ, подобные трубы должны были иметь диаметр до 200 мм, толщину стенок до 8 мм и длину до 8 м.
Глядя вперед, Туполев планировал в своих конструкциях применение труб диаметром до 300 мм с толщиной стенок до 20 мм и длиной до 12 м. Однако возможности изготовления их
на советских заводах явно не совпадали со сроками постройки ТБ-6. По планам опытного строительства, срок годности ТБ-6 намечался на конец 1934-го, а задание на проектирование завода для производства
хромомолибденовых труб было дано лишь в 1933-м. Поэтому ЦАГИ уже летом 1933-го предоставили право закупать требуемые трубы для ТБ-6 за границей. Но ЦАГИ продолжал "давить" на промышленность с целью
получения от нее необходимых материалов, в независимости от западных поставок.
По планам опытного самолетостроения сроки выпуска ТБ-6 неоднократно менялись. Определенный ВВС РККА вначале выпуск самолета в 1932-м отодвинули на 1934-1935 годы.
Последний срок выпуска ТБ-6 с 12 двигателями М-34ФРН утвердили на август 1936-го. Такой сдвиг по времени объясняется большой загрузкой ЦАГИ по более легким и более нужным самолетам, постепенному
прозрению ВВС в отношении реальной боевой ценности супергигантов в условиях бурного развития средств ПВО. Наконец, наступил неминуемый финал в длинной истории туполевских бомбовозов. В июле 1934-го по
распоряжению правительства работы по ТБ-6 приостановили, а затем его сняли с плана при общей технологической готовности самолета 16%.
Как отмечалось выше, в ОКБ велись работы над гражданскими вариантами АНТ-26 в пассажирской и грузовой модификациях. Коммерческая нагрузка определялась в 15 т, а
дальность полета - 1500 км. Эти проекты под шифрами АНТ-26, а затем АНТ-28 прекратили на начальном этапе. Все силы ОКБ сосредоточили на военном варианте и в случае его успеха, работы над гражданскими
модификациями могли быть продолжены, как это случились с другими самолетами ОКБ, прототипами которых первоначально были военные самолеты.
Подводя итог работе ОКБ Туполева по более чем пятилетнему развитию идеи создания сверхтяжелых грузоподъемных малоскоростных самолетов, можно сказать, что дальнейшая
эволюция дальнебомбардировочной авиации оказалась за скоростными высотными тяжелыми машинами. Тому подтверждение появление вслед за проектами тихоходных супербомбовозов в ОКБ А.Н.Туполева проекта
скоростного, но более легкого высотного бомбардировщика АНТ-42 (ТБ-7), превосходившего на момент своего появления многие машины аналогичного назначения передовых западных стран.
