   CH-47 Chinook

Разработчик: Boeing Vertol
Страна: США
Первый полет: 1961
Тип: Многоцелевой транспортный вертолет
  ЛТХ     Доп. информация



Наиболее важным свойством современной армии, наряду с боевой мощью, считается ее мобильность. И если в глобальном масштабе переброску войск обеспечивает транспортный самолет, то непосредственно на поле боя она невозможна без вертолетов. Армия США впервые свои требования к транспортному вертолету сформулировала в 1956 г. в "Требованиях к системе оружия SS 471L. В борьбу за выгодный контракт немедленно включились две наиболее мощные американские вертолетостроительные компании, имевшие, между прочим, в своих названиях ярко выраженные славянские корни: "Пясецкий Геликоптер Корпорейшн" и "Сикорский Эркрафт". Победил Фрэнк Пясецкий со своим проектом двухвинтового вертолета продольной схемы, прообразом "Чинука". Двухроторная тандемная схема была известна еще с XVIII века, а в XIX стала наиболее популярной. И первый действительно поднявшийся в воздух в августе 1907 г. вертолет французского конструктора Корню имел два 6-метровых винта, носовой и хвостовой, вращавшихся в противоположные стороны. Однако тогда же она была и надолго забыта: при отсутствии мощных моторов и легких конструктивных материалов вращать два винта показалось слишком расточительным... "Ренесанс" начался с 1945 года, когда Пясецкий создал свой "Летающий банан" (ставший вторым, после R-4 Сикорского, серийно выпускавшимся в США вертолетом). За ним последовали Н-21 "Рабочая лошадка", Н-25 "Армейский мул", Н-16 "Транспортер" и др. Интересно, что за свою историю "Пясецкий Геликоптер" меняла многое: владельца (в 1955 г. Ф.Пясецкий ушел из фирмы и до 80-х руководил небольшим опытным заводом, работавшим на "Боинг Корпорейшн"), название ("Пясецкий Эркрафт", "Вертол Эркрафт", "Боинг Вертол", "Боинг"), базовое предприятие, храня верность лишь одному - все построенные ею машины были двухвинтовыми вертолетами продольной схемы.

Первые "тандемы" широко использовались в армии и во флоте, в мирное время и в корейском конфликте, и везде получили высокую оценку. Как оказалось, они обладали серьезными достоинствами: были устойчивы, малочувствительны к перемещению центра массы, позволяли использовать для размещения груза почти весь фюзеляж (за что и получили название "летающий вагон"), более эффективно реализовали мощность силовой установки. Выявились и недостатки, как конструктивные (сложные и тяжелые трансмиссии для передачи вращающего момента, наличие двух редукторов, двух винтов), так и аэродинамические (помехи заднему винту при полете вперед), и эксплуатационные (большая трудоемкость обслуживания). Да и стоили они подороже... Первой попыткой удовлетворить "Требованиям SS 471L" был проект V-107, работы над которым начались в мае 1957 г. Поскольку он создавался за счет собственных средств "Вертол Эркрафт" (так с 1957-го стала называться фирма), для экономии решено было максимально базироваться на технических решениях предыдущего аппарата Н-21. Наиболее радикальное отличие - применение турбовальных (по более ранней терминологии - турбовинтовых, либо газотурбинных) двигателей (ТВД) вместо поршневых. Это стало характерной чертой вертолетов "второго поколения", позволившей совершить такой же качественный скачок в летно-технических характеристиках, как и появление турбореактивного мотора на самолетах.

22 апреля 1958 г. V-107 совершил первый полет, а вскорости армия заказала и серию из 10 машин под обозначением YHC-1A для получения опыта эксплуатации ТВД. Но еще до постройки первого из них военные решили, что им необходимо нечто более мощное. Из всего комплекса требований выкристаллизовалось главное: новая машина должна иметь боевой радиус 115 миль (185 км) при полете на высоте 6 000 футов (1830 м), т.е. вне действия пехотных средств ПВО. Слегка увеличенный трехмоторный вариант также был отвергнут и поневоле пришлось сконцентрироваться над новым проектом, получившим "внутрифирменный" индекс V-114, да еще и поспешать, т.к. Сикорский со своими одновинтовыми проектами "дышал в затылок". Тем не менее, "Вертол" попал, если не в "десятку", то в "девятку" точно - V-107 принял флот в качестве базовой модели для разработки транспортного вертолета, который с 1962-го пошел в серийное производство под названием CH-46 "Си Найт" - "Морской рыцарь".

Постройка V-114 была закончена 28 апреля 1961-го. Он получил "армейский" индекс YHC-1B, а фирма - деньги (присвоение индекса и серийного номера означало приобретение машины армией с автоматической выплатой стоимости) и заказ на первые 5 серийных машин, названных HC-1B (серийные номера от 59-4982 до 59-4986 (первые две цифры - финансовый год, не совпадающий с календарным на несколько месяцев, последние четыре - порядковый номер). Второй экземпляр вертолета совершил первый полет 21 сентября 1961 г. А еще через год, согласно принятой в сентябре 1962-го новой системе индексации, унифицированной для всех видов летательных аппаратов, опытные варианты были переименованы в YCH-47A, а серийные - в CH-47A (CH - Cargo Helicopter, грузовой вертолет, 47 - порядковый номер модели, "А" - первый вариант; префиксный "Y" указывал на опытный образец). Свое же так называемое "популярное имя" "Чинук" получил в соответствии с традицией присваивать армейским вертолетам названия племен североамериканских индейцев.

CH-47A стал первым американским вертолетом второго поколения (с ТВД), принятым на вооружение. "Средний всепогодный транспортный вертолет, соответствующий требованиям SS 471L" в первозданном варианте был способен перевезти на расстояние в 115 миль на высоте 6000 футов до 2,8 т грузов и вернуться на базу без дозаправки, поднимал максимальную нагрузку свыше 6 т и переносил ее на 23 мили (37 км). Силовая установка состояла из двух ТВД Avco Lycoming T-55L-5 мощностью по 1648 кВт - 2200 л.с. (на более поздних экземплярах - T-55L-7 по 2650 л.с.), расположенных по бокам хвостовой части фюзеляжа. Просторная грузовая кабина размерами 9,2х2,29х1,98 м (длина х средняя ширина х высота) быстро загружалась через откидную хвостовую аппарель, причем более длинные предметы могли перевозиться и при открытой рампе. Для негабаритных грузов был предусмотрен крюк внешней подвески, способный выдержать вес до 9 т. Наплывы по обоим бортам содержали топливные баки, а полностью герметичная по всей длине нижняя часть фюзеляжа обеспечивала плавучесть и, соответственно, возможность взлета и посадки с водной поверхности. Вертолет способен был перевозить до 33 солдат (на откидных сиденьях вдоль бортов) или до 24 раненых плюс два медработника. Для входа обычно использовалась дверь в правой передней части. Расположенная над ней лебедка позволяла за 4 минуты поднять 20 солдат с оружием на борт вертолета, висящего на высоте 30 м. Первый серийный CH-47A был официально принят армией США 16 августа 1962 г.

Одну из первых "Чинуками" оснастили 1-ю аэромобильную кавалерийскую дивизию (АКД), сформированную в июле 1965-го. Отличительной особенностью этого соединения совершенно нового типа, плода доктрины "быстрого реагирования", была ее исключительная маневренность, достигнутая максимальным облегчением вооружения (при сохранении огневой мощи) и многократным увеличением в ней числа вертолетов. 428 ее штатных винтокрылых машин за один рейс перевозили треть личного состава с вооружением, параллельно выполняя роль "воздушной артиллерии". "Чинуками" оснастили батальон транспортных вертолетов, состоявший из штаба, штабной роты и трех рот транспортных вертолетов (по 16 CH-47A). Аэромобильная дивизия предназначалась, главным образом, для ведения антипартизанских действий и посему "загремела" во Вьетнам уже через месяц после сформирования, в сентябре 1965-го. "Чинуки" прибыли морским путем на палубе авианосца "Боксер", и вскоре стали незаменимым транспортным средством в условиях южновьетнамских джунглей, гор и болот. Характер их применения напоминал поведение домашней хозяйки перед очередным подорожанием, когда всюду нужно успеть и везде взять максимальный вес (один из вариантов загрузки формулировался так: 33 американских или... 50 вьетнамских солдат, а при эвакуации беженцев однажды был зарегистрирован рекорд - 147 человек за один рейс!). Сходство усиливали мощные "авоськи": большая часть грузов перевозилась на внешней подвеске. Хотя "летающие вагоны" старались держаться подальше от поля боя, специализируясь на переброске грузов войскам с баз снабжения, для самообороны их пришлось вооружить тремя 7,62-мм пулеметами М60. Известны и более экзотические варианты применения: в качестве "бомбардировщиков", дымзавещиков, распылителей слезоточивых газов, артиллерийских "тягачей". Довольно эффективно они участвовали в операциях "Пайперомоук" - рейдах по эвакуации с поля боя подбитой авиатехники. Здесь "Чинуки" с их мощной внешней подвеской и грузоподъемностью оказались практически незаменимы! Только за первый год боевых действий они вывезли 100 совершивших вынужденные посадки самолетов и вертолетов, а всего за период вьетнамской войны эвакуировали более тысячи аппаратов общей стоимостью примерно в 3 миллиарда долларов!

Всего через конфликт в юго-восточной Азии прошли 550 "Чинуков" (из общего числа 684 построенных). Они совершили 2,6 млн. вертолето-вылетов с налетом 1182 тыс. часов, из которых 996 тыс. часов в боевых условиях, перевезли около 8,5 млн. человек и 4,5 млн.т грузов. Жертвами войны стали 170 машин (из них 136 из состава армии США). Вьетнам показал также высокую надежность CH-47 - 5,3 аварии на 100 тыс. летных часов. Наиболее низкий показатель среди армейских самолетов и вертолетов. Позитивный опыт применения "Чинука" во Вьетнаме послужил для армии США стимулом к увеличению объема заказов, а фирме "Вертол" - к дальнейшему развитию удачной конструкции. Первым появился YCH-47B, полученный путем адаптации CH-47A к специфическим условиям эксплуатации в тропическом климате. На третьем экземпляре экспериментального HCY-47B установили более мощные моторы Лайкоминг T-55L-7 по 2850 э.л.с., усилили фюзеляж и полностью переконструировали лопасти несущих винтов: вместо дюралевого силового набора со стеклопластиковой обтяжкой был введен усиленный стальной лонжерон и законцовки из композитных материалов (сотовые панели), а также увеличен на 27 см диаметр ротора. Это позволило увеличить грузоподъемность до 3,2 т (или 44 солдат) внутри фюзеляжа либо 8,7 т на внешней подвеске, улучшить взлетно-посадочные характеристики и боевую живучесть. Серийное производство CH-47B началось с 10 мая 1967 г., однако продолжалось недолго, так как уже 14 октября того же года взлетел первый CH-47C — третья, более радикальная модификация. Всего с конвейеров завода фирмы "Боинг-Вертол" в Филадельфии сошло 354 машины (включая опытные) CH-47A и 108 - CH-47B.

В конце 60-х годов требования армии к среднему транспортному вертолету повысились. Он должен был перевозить уже 15 тыс.фунтов (6 804 кг) на внешней подвеске на 55 км на высоте 4 тыс.футов (1220 м), что более чем вдвое превышало требования к CH-47A. Для этого установили более мощные двигатели T-55L-11A по 3750 э.л.с., усилили трансмиссию и почти вдвое (с 2350 до 4137 дм3) увеличили объем топливных баков. Первый серийный СН-47С передали армии 30 марта 1968 г., а с октября новый "Чинук" вступил в боевые действия во Вьетнаме. Производство его продолжалось до середины 80-х годов (всего построено 270 шт.), хотя основную массу выпустили до 1974 г. Последние партии производились исключительно для возмещения потерь и замены выработавших ресурс машин, так как армейские "вакансии" были заполнены полностью. Выполнив заказ армии США, фирма переключила внимание на "внешних" заказчиков. Экспортные поставки начались с королевских австралийских ВВС (RAAF), которые закупили в 1973 г. 12 вертолетов экспортного проекта BV165 ("тропикализированные" СН-47С с установленной по требованию заказчика системой предохранения топлива от взрыва при аварии). Кстати, с марта 1973-го аналогичная система монтировалась и на "Чинуке" для армии США, из-за чего объем их баков уменьшился до 3944 дм3.

Испанский заказ получил индекс BV176 и представлял собой те же СН-47С, но с более современным автопилотом, быстросъемным оборудованием для дозаправки в воздухе и так называемой "интегральной цифровой консолью" для контроля усталостных напряжений в лопастях винтов.

Аргентина сделала заказ на 35 "Чинуков" CH-47C. Однако до американского эмбарго получила только 3 машины в 1980-м. Один был списан в 1982-м (по аргентинским данным, по английским - уничтожен "Харриером" на земле), второй подбит во время Фолклендского конфликта, захвачен англичанами и в качестве трофея вывезен в метрополию, третий - еще служит.

Экспортный вариант для Канады получил название CH-147 и имел более серьезные отличия: моторы T-55L-11C, дополнительный средний ряд сидений для 11 солдат (всего 44), гидравлический подъемник рампы и специальную водонепроницаемую перегородку, позволяющую открывать аппарель даже при посадке на воду, интегральную цифровую консоль контроля лопастей, более современные автопилот и электронику. На усиленном подфюзеляжном крюке вертолет способен поднимать до 12,7 т груза. И хотя первый же экземпляр разбился при доставке "своим ходом" в октябре 1974-го, до настоящего времени ими оснащено две эскадрильи. Но наиболее серьезным изменениям подверглись "Чинуки" для Великобритании, закупленные на замену устаревших "Бельведеров" HC.Mk.I (также тандемной схемы). Они были улучшенной версией канадских машин и получили дополнительно специальное внутреннее освещение кабин для ночных операций, а также инфракрасные бинокли для пилотов. Три крюка для внешней подвески позволяли поднимать до 12,7 т. Первый полет "проекта BV352" состоялся 25 марта 1980 г., а с сентября начались поставки. Новыми вертолетами, получившими обозначение HC.Mk.I, были вооружены 7-й и 18-й дивизионы RAF.

С июля 1982-го авиазаводы королевских ВМС модернизировали "Чинуки". Все мероприятия были направлены в основном на повышение боевой живучести и эксплуатационных свойств. Так, два (носовой и хвостовой) радиолокационных приемника не только предупреждали экипаж об облучении радаром противника, но выводили на небольшую катодную трубку (ИКО) в кабине информацию о его азимуте (направлении) и дальности, и дублировали предупреждение звуковым сигналом. Установленная система ускоренной заливки топлива под давлением минимизировала время пребывания в пункте заправки в боевой зоне, а лопасти новой конструкции с увеличенной до 81 см хордой не только имели значительно большой ресурс (до 3000 ч), но и позволяли вертолету возвратиться на базу даже после прострела снарядом калибра 23 мм! Установленные вместо T-55L-11E моторы T-55L-712 имели ту же мощность, но вдвое увеличенный (с 1200 до 2500 ч) ресурс. Модернизированный вертолет получил индекс HC.Mk.IB. Интересно, что в конфликте за Фолклендские острова "Чинуки" воевали с обеих сторон, и с обеих же сторон, уцелело лишь по одной машине. У англичан из 4 посланных с экспедиционным корпусом HC.Mk.I три утонули вместе с контейнеровозом "Атлантик Конвейер" после того, как он был поражен аргентинскими ракетами "Экзосет". Четвертый удалось спасти, и он усиленно потрудился при высадке десантов и перевозке грузов на берег.

Конструкция вертолета.

Вертолет двухвинтовой продольной схемы с двумя ГТД и четырехопорным шасси.

   Фюзеляж цельнометаллический, полумонококовой конструкции, с прямоугольным сечением со скругленными углами; имеет двухместную кабину экипажа, с каждой стороны которой находятся сбрасываемые аварийные двери, и грузовую кабину объемом 41.7м3, в которой установлено 44 сиденья (33 основных и 11 дополнительных, вдоль центрального прохода), заднюю часть с грузовым люком, откидывающаяся створка которого образует погрузочную рампу, снабженную, тремя откидными секциями, и отсеки пилонов несущих винтов. Грузовая кабина с размерами 9.19 х 2.29 х 1.98м и площадью пола 21м2 имеет с правой стороны большую сдвижную дверь с размером 1.68 х 0.9м и дополнительно люки аварийного покидания кабины. Грузовая кабина и кабина экипажа соединены проходом. В санитарном варианте в кабине могут размещаться 24 раненых на носилках и 2 сопровождающих санитара, в пассажирском варианте устанавливаются сиденья для 44 пассажиров, по 4 в ряд с центральным проходом. Для перевозки грузов на внешней подвеске под фюзеляжем имеется центральный грузовой крюк, рассчитанный на усилие 11970кг, и передний и задний грузовые крюки на 7140кг каждый.

      Несущие винты трехлопастные, с шарнирным креплением лопастей, вращающиеся в противоположных направлениях. Лопасти прямоугольной формы в плане площадью 7.43м2 каждая и хордой 0.81м. D-образный лонжерон лопасти выполнен из стеклопластика на эпоксидной основе, с оковкой носка из титановых и никелевых сплавов, хвостовые отсеки также выполнены из стеклопластика с заполнителем из номекса. В носке лопасти установлены противовесы, в лонжероне также устанавливают заменяемые противовесы из вольфрама - для регулировки конусности. Лопасти имеют усовершенствованный аэродинамический профиль VR-7 (а на лицевой части, где достигается скорость обтекания, соответствующая числу М=0.85 - профиль VR-8) и линейную крутку -12°. Предусмотрена установка противообледенительной системы на лопастях. Окружная скорость концов лопастей 215м/с.

      Силовая установка. Двигатели установлены с каждой стороны пилона заднего несущего винта, имеют осевые воздухозаборники, затянутые сетчатым экраном. Вспомогательная силовая установка Солар Т-62Т-2В мощностью 71кВт используется для привода вспомогательных агрегатов, а на земле обеспечивает работы электросистемы, гидроусилителей системы управления, шасси, гидравлических насосов и других агрегатов.

      Трансмиссия состоит из центрального редуктора, редукторов несущих винтов, редукторов двигателей и соединительных валов. Передаточное отношение от двигателя к несущим винтам 1:67.

      Системы охлаждения и смазки редукторов усовершенствованы: воздух для охлаждения подается из воздухозаборника, расположенного в носовой части заднего пилона. Маслосистема дублирована. Трансмиссия рассчитана на максимальную мощность 5590кВт и на 330 мин работы без масла. Емкость маслобака 14л.

      Топливная система включает шесть самогерметизирующихся, заправляемых под давлением топливных баков (по три в боковых обтекателях) общей емкостью 3900л. Возможна установка в грузовой кабине трех дополнительных топливных баков по 3025л каждый.

      Шасси неубирающееся, четырехопорное, с масляно-пневматическими амортизаторами. На передних опорах сдвоенные колеса. Колеса задних опор самоориентирующиеся, управляемые. Все колеса имеют пневматики с давлением 0.45МПа и дисковые тормоза с гидравлическим приводом. Предусмотрена установка на колеса съемных лыж. База шасси 6.86м, колея 3.2м.

      Система управления бустерная, усовершенствованная, фирмы "Хануиэлл", обеспечивающая выдерживание положения и скорости полета вертолета, а также выбор и выдерживание курса и высоты полета; включает гидроусилители и систему стабилизации.

      Гидравлическая система модульной конструкции обеспечивает работу гидроусилителей системы управления, тормозной системы шасси и несущего винта. Давление в гидравлической системе управления составляет 20МПа, скорость протекания смеси 53л/мин, имеется сферический резервуар емкостью 5.32л с давлением 0.17МПа. В гидравлической системе общего назначения давление составляет 23МПа, скорость протекания смеси 51.5л/мин, имеется поршневой гидравлический резевуар объемом около 7л с давлением 0.39МПа.

      Электросистема состоит из двух автономных цепей, питание которых обеспечивается двумя генераторами переменного тока (40 кВА) с воздушным охлаждением, приводимых от центрального редуктора.

      Радиоэлектронное оборудование стандартное, включает УКВ-радиостанцию АРС-164 дециметрового диапазона с AM; СПУ С-6533; систему опознавания "свой-чужой" Бендикс АРХ-100, всенаправленный УКВ-маяк ARM-123, радиовысотомер ARN-209, радиокомпас ARN-89B; стандартные пилотажные приборы включают указатель горизонтального положения AQV-6A.



 Модификации :

 СН-47А Chinook

 базовый средний военно-транспортный вертолет армии США с двумя ГТД Lycoming T55-L-7 взлетной мощностью по 1976кВт, и взлетной массой 12810кг при перевозимой в кабине нагрузке 2725кг; с максимальной взлетной массой 14370кг мог перевозить на внешней подвеске нагрузку 4380кг, при уменьшенном статическом потолке. Армии США в 1962-1963гг. было поставлено 354 вертолета СН-47А, которые широко использовались во время военных действий во Вьетнаме.

 CH-47B

 модификация с двумя ГТД Lycoming T55-L-7C взлетной мощностью по 2125кВт, и номинальной взлетной массой 14970кг и перевозимой нагрузкой 4700кг, максимальная взлетная масса 10145кг и перевозимая нагрузка 3750кг, максимальная крейсерская скорость 285км/ч; несущие винты имели лопасти с увеличенной хордой и усовершенствованным профилем. Опытный вертолет СН-47В начал проходить испытания в 1966г, серийное производство заказанных армией 270 вертолетов было начато в 1967г. и завершено в 1970г.

 СН-47С

 усовершенствованная модификация с двумя ГТД Lycoming T55-L-11A с увеличенной взлетной мощностью до 2796кВт и усиленной трансмиссией, нормальной взлетной массой 17460кг и перевозимой нагрузкой 5265кг в грузовой кабине и 9550кг на внешней подвеске. Новые несущие винты диаметром 18.3м имели лопасти с увеличенной хордой. Вертолет СН-47С совершил первый полет 14 октября 1967 года, серийное производство заказанных армией 270 вертолетов было начато в 1968 году и завершено в 1972 году.

 СН-47D

 усовершенствованный военно-транспортный вертолет, разрабатывавшийся в 1976 году по программе армии США модернизации вертолетов СН-47А, В и С с целью увеличения их ресурса и грузоподъемности до 10385кг на внешней подвеске и усовершенствования конструкции и характеристик. Первый из трех опытных модернизированных вертолетов совершил первый полет 11 мая 1979 года, первый серийный - 26 февраля 1982 года. Программой общей стоимостью более 3.5 млрд долларов осуществлена модернизация 472 ранее построенных вертолетов, включая производство ряда новых вертолетов для замены потерянных во время военных действий. На модернизированных вертолетах предусматривалось использование 13 различных усовершенствований, включая установку более мощных ГТД, усиленной трансмиссии, новых несущих винтов и вспомогательной силовой установки, усовершенствованного электронного и гидравлического оборудования и системы заправки топливом в полете, усиление конструкции планера. Экспортный вариант вертолета получил обозначение СН-47D "International Chinook".

 НС.Мк.1 и НС.Мк.1В

 обозначение вертолета СН-47 для ВВС Англии, заказавших 44 вертолета.

 С/МН-47Е

 многоцелевой вариант с увеличенной дальностью для специальных частей армии; снабжен системой заправки топливом в полете, вооружением и усовершенствованным оборудованием. Первый серийный вертолет совершил первый полет 25 октября 1990г, заказан 51 вертолет.

 Boeing-Vertol 347

  экспериментальный вертолет, являющийся развитием вертолета СН-47А с четырехлопастными несущими винтами, фюзеляжем большей длины и поворотным крылом для разгрузки несущих винтов, убирающимся шасси и двумя ГТД с увеличенной мощностью. Летные испытания экспериментального вертолета начались в 1970г. и были прекращены в 1974 г.

 Boeing-Vertol 234

 гражданский вариант для перевозки 44 пассажиров или груза на внешней подвеске массой до 12700кг. Совершил первый полет 13 августа 1980 года. Производились малой серией три основных модификации: 234IР и 234ЕР, с увеличенной до 1620км дальностью и увеличенным запасом топлива, и 234МIР - многоцелевой вертолет; поставлено 22 вертолета всех модификаций.

 Boeing-Vertol 414

  экспортный вариант военно-транспортных вертолетов СН-47С и СН-471; заказано 24 вертолета.

 CH-47J

 модификация вертолета СН-47D для сил самообороны Японии; производится по лицензии в Японии фирмой Kawasaki.

 Advanced Chinook

 усовершенствованный вариант вертолета "Chinook"; разработан на базе планера вертолета СН-47В сиспользованием нововведений из других программ; на вертолете были использованы топливные баки, обеспечивающие большую дальность, и штанга для заправки в полете от вертолета МН-47Е, новые экономичные двигатели мощностью по 3730кВт, усовершенствованные четырехлопастные несущие винты от экпериментального вертолета Boeing V-360 и втулка из эластомерного материала, кабина экипажа с ИК-системой переднего обзора, выполненная с применением техники вертолетов V-360, МН-47Е и СВВП V-22 "Osprey", система контроля за неисправностями и выработкой топлива, разработанная для гражданского вертолета V-254.
Программу усовершенствований предлагается провести в два этапа. Блок 1 — установка ГТД T55-L-714 и баков большей емкости, обеспечивающих увеличение платной нагрузки и дальности. Блок 2 - после 1994 года; установка усовершенствованных ГТД, четырехлопастных несущих винтов и усовершенствованного оборудования.




 ЛТХ:
Модификация   CH-47E
Диаметр главного винта, м   18.59
Диаметр хвостового винта, м   18.59
Длина,м   15.54
Высота ,м   5.77
Масса, кг
  пустого   10151
  максимальная взлетная   22680
Внутренние топливо, л   3899
Тип двигателя   2 ГТД Textron Lycoming T55-L-712 (-712SSB)
Мощность, кВт
  при взлете   2 х 2796 ( 3264 )
  при полете   2 х 2237 ( 2339 )
Максимальная скорость, км/ч   298
Крейсерская скорость, км/ч   256
Практическая дальность, км   2026
Дальность действия, км   370
Скороподъемность, м/мин   669
Практический потолок, м   6735
Статический потолок, м   3215
Экипаж, чел   2-3
Полезная нагрузка:   55 содат или 24 носилки и 2 сопровождающих или 8164 кн груза в кабине или 10341 кг на подвеске
 1 или 2 7.62-мм пулемета M60D


 Доп. информация :

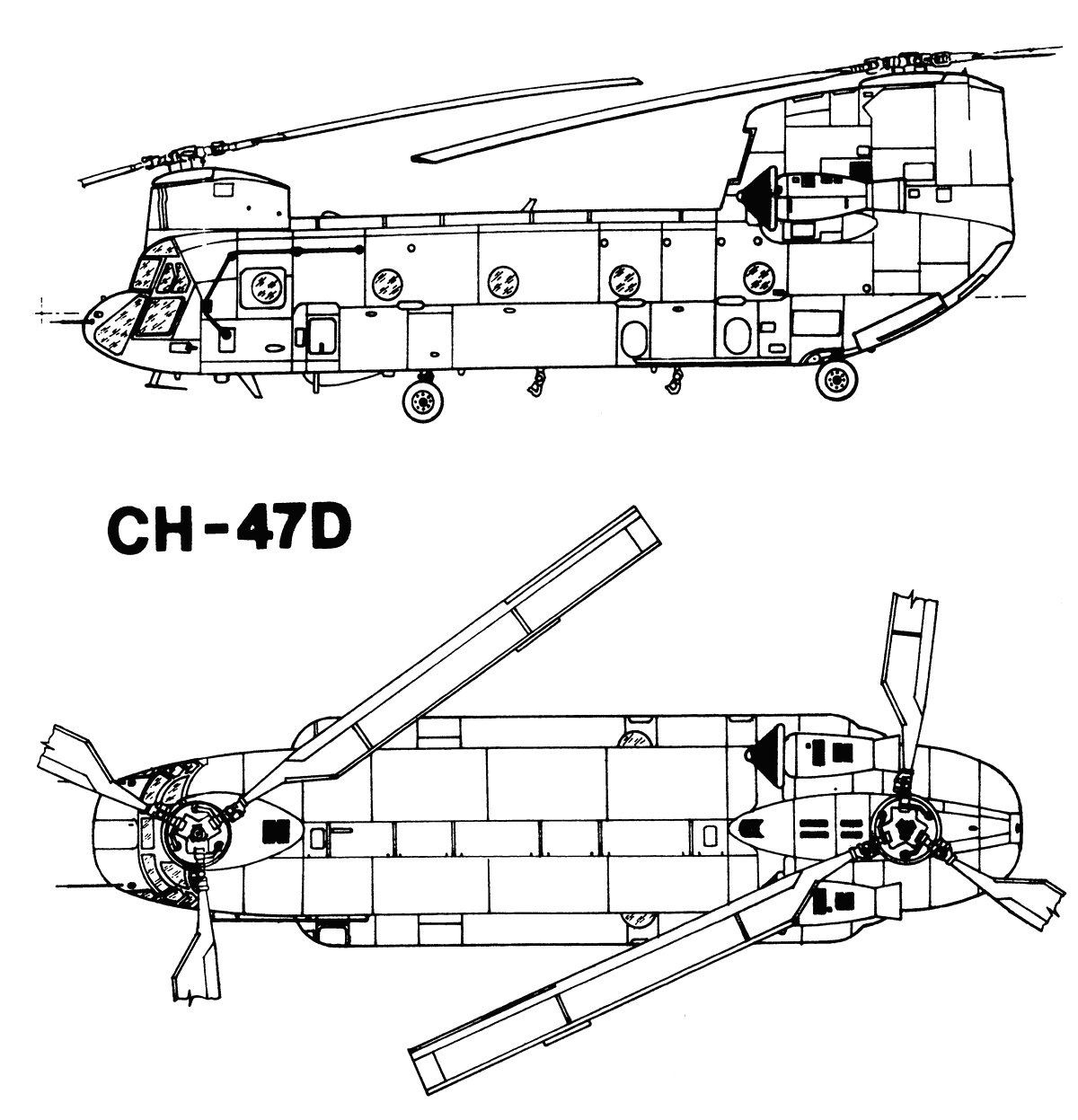

  Чертеж "Boeing Vertol CH-47 Chinook"
  Чертеж "Boeing Vertol CH-47"
  Фотографии:

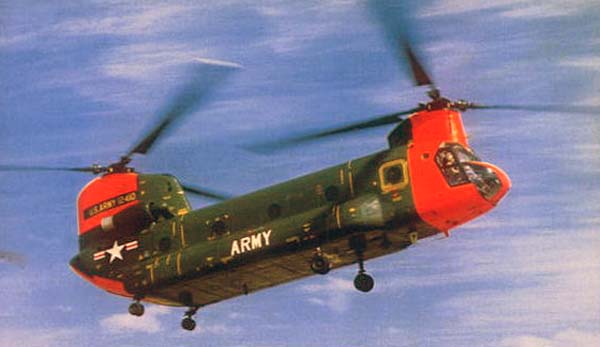

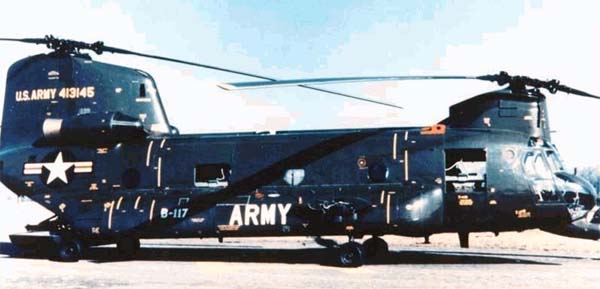

 CH-47A
 CH-47A

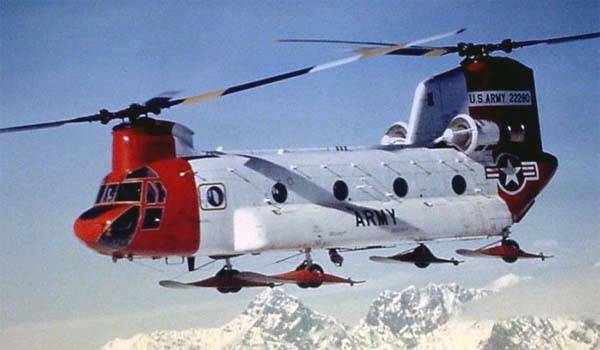

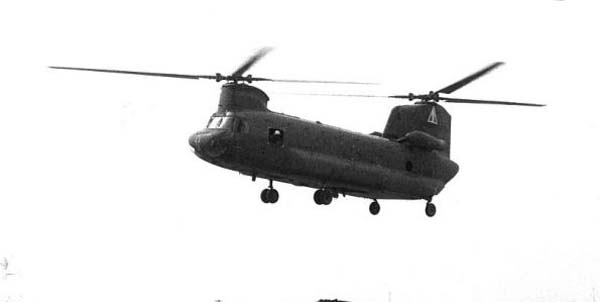

 CH-47B

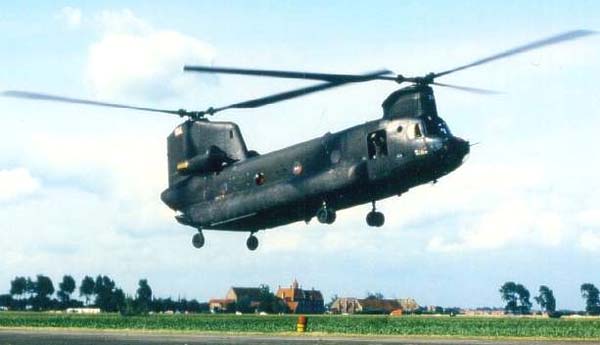

 CH-47C
 CH-47C

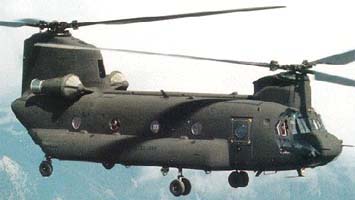

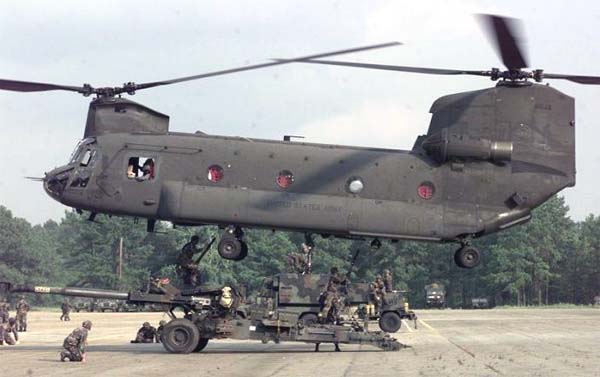

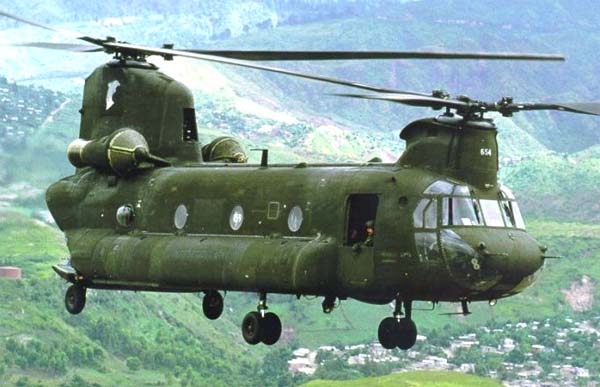

 CH-47D
 CH-47D

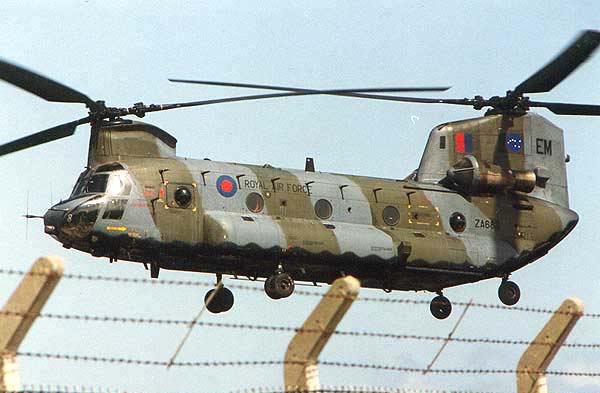

 Chinook HC.Mk.1

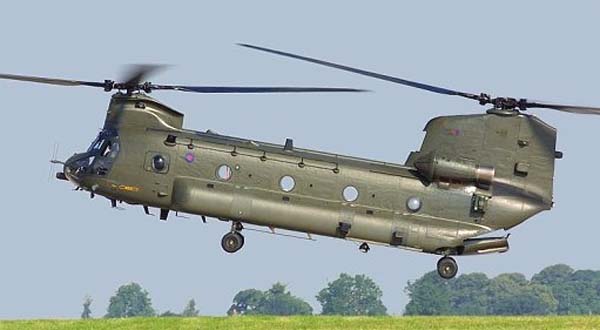

 Chinook HC.Mk.2

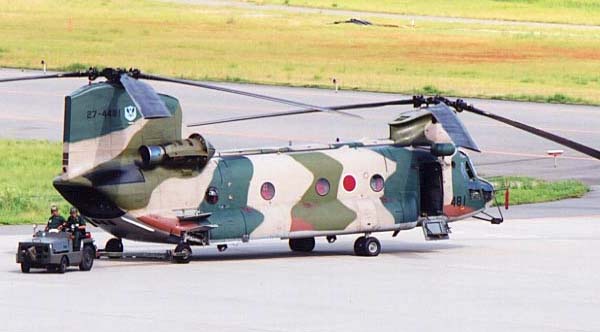

 CH-47J

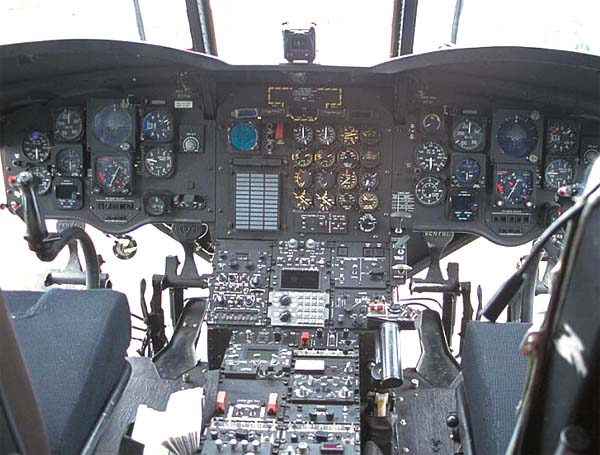

 Кабина пилотов CH-47D

Схемы:



  Варианты окраски:

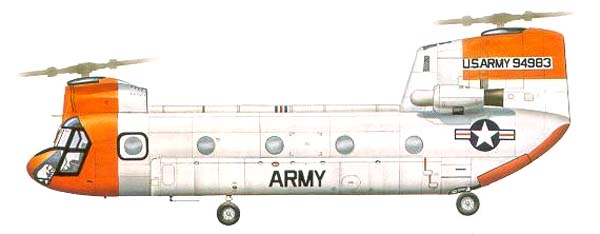

 YHC-1B
 CH-47A

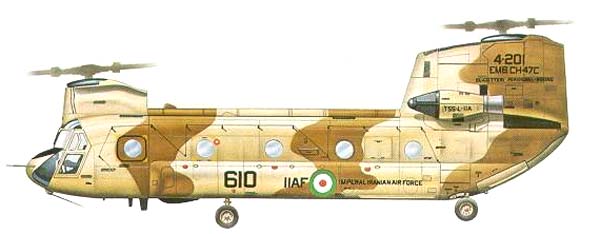

 CH-47C ВВС Ирана

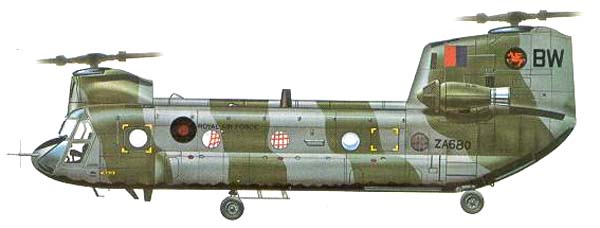

 Chinook HC.Mk.1   18 Sq. RAF
