главная транспортные

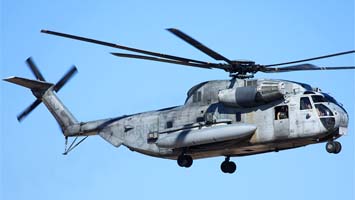

   CH-53A/D Sea Stallion

Разработчик: Sikorsky
Страна: США
Первый полет: 1964
Тип: Многоцелевой транспортный вертолет
  ЛТХ     Доп. информация



Семейство вертолетов Н-53, разработанное согласно требованиям Морской пехоты США к десантному вертолету большой грузоподъемности, способному взлетать с корабля, безупречно служило в ходе многих военных конфликтов, от Вьетнама до операции "Несокрушимая свобода".

Разработка многофункционального семейства Н-53 началась в октябре 1960 года, когда Морская пехота США объявила о намерении заменить свои Sikorsky HR2S-1 на новый палубный тяжелый десантный вертолет. HR2S-1 (позднее получивший обозначение СН-37С) подтвердил давнее убеждение Морской пехоты, что вертолеты стали идеальными машинами для доставки личного состава на берег во время десантных операций. Однако HR2S-1 устарел, и было принято решение о его замене.

Вначале Морская пехота США объединилась с Армией, ВВС и ВМС в финансировании разработки транспортного самолета вертикального взлета и посадки (конвертоплана). Однако получившаяся в результате программы Vought-Hiller-Ryan модель ХС-142А оказалась излишне дорогой и сложной, поэтому Морская пехота решила выработать собственные требования для нового вертолета с большой грузоподъемностью.

В заявке, составленной Комитетом по вооружению 7 марта 1962 года, Морская пехота изложила основные требования к вертолету - способность переносить груз в 3630 кг на расстояние до 185 км со скоростью 278 км/ч. В его задачи входила транспортировка с корабля на берег десантников и грузов, а также поисково-спасательные операции.

Откликнулись три компании: "Boeing Vertrol" с переделкой своего вертолета НС-1А, "Каman Aircraft" с доработкой британского конвертоплана Fairey Rotodine и "Sikorsky", проявившая намерение разработать двухдвигательный S-65. Проиграв предыдущий тендер на создание вертолета средней грузоподъемности для Морской пехоты, фирма "Sikorsky" изо всех сил старалась получить новый контракт. И в июле 1962 года она его получила, когда после анализа технических и производственных возможностей, а также затрат, был выбран S-65. Однако из-за недостатка средств в бюджете Морской пехоты США, ожидаемый заказ на четыре прототипа не был реализован до тех пор, пока "Sikorsky" не уменьшила число прототипов до двух и не снизила цены на этапе опытно-конструкторских работ. Это предложение было одобрено, и 24 сентября 1962 года Министерство обороны США объявило, что вертолет Sikorsky принят - два прототипа YCH-53A, образец для статических испытаний и полноразмерный макет были построены по контракту за 9965635 долларов.

Вертолет оснащался двумя турбовальными двигателями Т-64 фирмы "General Elecrtic" и включал в себя множество испытанных узлов от других разработок фирмы "Sikorsky". Главный редуктор взяли от "летающего крана" S-64 (СН-54), а шестилопастный несущий винт диаметром 22 м и рулевой винт - от вертолета S-56 (СН-37). Машина имела компоновку, схожую с S-61 (SH-3A), но большего размера.

Фирма "Sikorsky" после получения контракта на разработку НН(Х) испытывала сложности с постройкой прототипа YCH-53A из-за нехватки персонала и задержек поставок компонентов и оборудования. Первый вертолет из партии в 16 серийных СН-53А поступил в сентябре 1965 года в 463-ю эскадрилью тяжелых вертолетов Морской пехоты на авиабазу Санта-Ана, Калифорния. Он был аналогичен YCH-53A и, как прототипы, оснащался двигателями T64-GE-6 мощностью 2500 л. с. (1864 кВт). До начала отправки вертолетов в Юго-Восточную Азию был выполнен ряд доработок: воздухозаборники двигателей оборудовали противопыльными фильтрами, в грузопассажирской кабине установили пулеметы М60 для стрельбы через бортовые люки, добавили 204 кг брони для защиты экипажа и жизненно важных элементов, а также установили оборудование для наружной подвески крупногабаритных грузов, чтобы использовать машину для перевозки и эвакуации техники. Испытания выявили необходимость увеличения энерговооруженности машины, чтобы СН-53А смог заменить стандартный средний вертолет МП СН-46А. Появились планы по установке двигателей T64-GE-1, позволявших кратковременно развивать мощность 3080 л. с. (2296 кВт) вместо стандартной мощности 2850 л. с. (2125 кВт). Замену начали осуществлять в начале 1968 года - вертолеты оснащали модифицированным T64-GE-12 мощностью 3435 л. с. (2561 кВт) или T64-GE-16, причем изменений фюзеляжа для этого не требовалось.

Экипаж серийных СН-53А состоял из трех человек (командир, пилот и второй пилот). Вертолеты могли нести до 38 десантников, 48 раненых на носилках с четырьмя медработниками или 3630 кг груза внутри кабины. Кабина имела длину 9,14 м, высоту 1,98 м и ширину 2,29 м и оборудовалась роликовыми конвейерами и системой крепления. Громоздкие грузы весом до 9070 кг перевозились на внешней подвеске.

Начиная с 34-го экземпляра СН-53А узлы подвески для минных тралов стали стандартными, но ВМС США решили, что требуется дальнейшая их доработка для обеспечения безопасности минно-тральных операций. 15 вертолетов СН-53А переоборудовали, установив турбовальные двигатели T64-GE-413 мощностью 3925 л. с. (2926 кВт). С обеих сторон кабины установили зеркала заднего вида, чтобы летчики могли следить за буксировкой трала, на заднем трапе закрепили прямоугольную раму, чтобы буксировочный трос не бился об фюзеляж и не попадал под хвостовой винт.

Эксперименты с различными вертолетами-тральщиками привели к выводу, что только СН-53 обладал достаточной мощностью, чтобы нести тяжелое тральное устройство. Однако из-за того, что вертолеты СН-53А были необходимы для поддержки Морской пехоты во Вьетнаме, первые испытания Sea Stallion с противоминным тралом начались лишь зимой 1970 года. 15 вертолетов-тральщиков, получивших обозначение RH-53A, были направлены в 12-ю противоминную эскадрилью (НМ-12). Они прославились во время операции "Endsweep" по разминированию вод Северного Вьетнама, проводившейся с февраля по июль 1972 года. Эти первые RH-53A были позже дополнены на службе ВМС 30 специально построенными RH-53D. Они использовались в нескольких операциях по разминированию, начиная с "Nimbus Star" в 1974 году (траление Суэцкого канала) и до "Earnest Will" в 1980-х годах (конвоирование кувейтских танкеров в Персидском заливе во время ирано-иракской войны). Иран также получил шесть противоминных вертолетов незадолго до падения шахского режима. Иранские RH-53D были последними построенными S-65.

Вертолет CH-53D, впервые поднявшийся в воздух 27 января 1969 года, оборудовали усиленной трансмиссией сначала под двигатель T64-GE-412 мощностью 3695 л. с. (2755 кВт), а потом под T64-GE-413, что позволило CH-53D действовать без серьезных ограничений даже в жарких и высокогорных условиях.

ФРГ требовалась замена Н-34 и Н-21, поэтому в июне 1968 года фирме "Sikorsky" было заказано два CH-53G и еще 133 машины на основе CH-53D, которые должен был строить консорциум, возглавляемый фирмой VFW. Но из соображений экономии заказ уменьшили до 110 машин.

Когда Франция в 1967 году наложила эмбарго на поставки Super Frelon, Израиль приобрел 33 вертолета S-65C-3. Они имели штанги для дозаправки в воздухе и были аналогичны HH-53C. Израильские военные высоко оценили Yasur ("Альбатрос"), такое название вертолет получил в стране, и приобрели еще два S-65C-2 у Австрии. После военных действий в Персидском заливе в 1991 году Израиль получил еще 10 машин - подержанные CH-53A из Корпуса морской пехоты США. С 1994 года 42 вертолета прошли модернизацию по программе "IAl/Mata Yasur 2000": двигатели и трансмиссию довели до стандарта CH-53D, установили новые бортовой вычислитель, систему РЭБ. индикаторы в пилотской кабине и автопилот. Сейчас 33 машины модернизируются по программе "Yasur 2025", первая из них передана эксплуатанту 1 ноября 2007 года.

Подобный успех не остался незамеченным. Интерес со стороны ВВС и ВМС, а также нескольких зарубежных покупателей стал причиной создания спасательной и противоминной модификаций вертолета. Разработки НН-53В, вызванные потребностью в более мощном, лучше вооруженном и защищенном спасательном вертолете, начались в сентябре 1966 года. "Sikorsky" быстро разработала спасательный вертолет Super Jolly.

В сентябре 1966 года по заказу ВВС США началась разработка боевого спасательного вертолета вариант, основанный на СН-53А, характеризовался убираемой штангой для дозаправки в воздухе и 2460-л подвесными топливными баками. Также добавили три пулемета Minigun и 544 кг брони.

НН-53В, известный как "Super Jolly", оборудовался спасательной лебедкой, устройством, сбрасываемым через кроны деревьев, и 76-м стальным тросом, дававшим возможность поднимать на борт из джунглей экипажи сбитых машин. Во Вьетнаме Super Jolly доказали свою эффективность. За первые три года боевых действий они спасли жизни 371 экипажа. НН-53 снискали славу за участие в рейде на форт Сон Тэй и спасении экипажа американского контейнеровоза "Mayaguez" из плена в Камбодже. За время конфликта ВВС США потеряли в боях 14 вертолетов СН-53/НН-53, включая один сбитый истребителем МиГ-21.

После войны появились новые усовершенствованные модификации Super Jolly - НН-53Н Pave Low III и Pave Low III Enhanced. Частично это было вызвано неудачей морских RH-53D во время попытки спасения американских заложников в Иране в апреле 1980 года. Вариант Pave Low III Enhanced НН-53 был самым боеспособным вертолетом Командования спецопераций ВВС США. В 1986 году его обозначение было заменено на MH-53J.

Обучение летчиков проводилось на паре СН-53А. Первый НН-53В взлетел 15 марта 1967 года. В Юго-Восточной Азии вертолет появился уже через пять месяцев. Первую спасательную операцию НН-53В в составе 37-й эскадрильи авиационно-космического поиска и спасения (АКПиС) выполнили в конце 1967 года.

С августа 1968 года фирма "Sikorsky" выпустила 44 экземпляра обновленной версии "Super Jolly" - НН-53С. У них не было внешних подкосов "плавников", как у НН-53В. Объем баков уменьшили до 1700 л, но это не имело большого значения, так как НН-53С мог дозаправляться в полете. Так, 15-24 августа 1970 года два НН-53С дозаправились 13 раз от пары HC-130N и с семью промежуточными остановками пролетели 14500 км от авиабазы Энглин во Флориде до авиабазы Дананг во Вьетнаме.

Проводились и другие доработки в соответствии с опытом боевых действий. Например, весной 1972 года установили систему радиолокационного наведения и оповещения, а затем провели монтаж контейнеров с инфракрасными ловушками для противодействия ПЗРК.

Хотя большинство НН-53С использовались в спасательных операциях, вертолеты 55-й АКПиС обслуживали космические полеты по программе "Аполлон". Их грузовой крюк грузоподъемностью 9070 кг мог поднимать капсулу с экипажем в случае аварийного прекращения полета вскоре после запуска. Часть вертолетов была приписана к летно-испытательному центру ВВС на авиабазе Эдварде и трем испытательным эскадрильям, занимавшихся поиском космических аппаратов. Помимо обслуживания военно-космической программы базирующаяся на Гавайях 6593-я испытательная эскадрилья широко применяла НН-53С для других спасательных операций. Так, 22 марта 1979 года были спасены 19 японских рыбаков с загоревшегося судна, находившегося в 128 км от Гавайских островов.

ВВС США также заказали 20 вертолетов СН-53С с двигателями T64-GE-7 мощностью 3925 л. с. (2926 кВт) и возможностью подвески 1700-литровых топливных баков. Сначала СН-53С заменили СН-53А, которые использовались для проведения секретных операций в Лаосе в составе 21-й эскадрильи спецназа. Затем они нашли применение в войсках.

Конструкция..

Вертолет одновинтовой схемы, с рулевым винтом, двумя ГТД и трехопорным шасси.

Фюзеляж цельнометаллический, типа полумонокок. Нижняя часть фюзеляжа герметизирована для обеспечения посадки на воду. Боковые обтекатели обеспечивают дополнительную плавучесть и увеличивают поперечную остойчивость вертолета в воде. Кабина экипажа трехместная, с расположенными рядом сиденьями летчиков. Предусмотрена установка бронирования для защиты экипажа и основных агрегатов. В грузовой кабине размерами 3.14х2.23х1.38м пол рассчитан на нагрузку 1460кг/м. В кабине размещается в десантном варианте 38 десантников с вооружением, в санитарном варианте - 24 раненых на носилках и 4 санитара. Вделанные в пол крепежные кольца рассчитаны на усилия 2270, 4535 и 3070кг. Погрузочная рампа с гидравлическим приводом рассчитана на нагрузку 1360кг. В кабине имеются две электрические грузовые лебедки с дистанционным управлением грузоподъемностью по 900кг и буксировочная - грузоподъемностью 3175кг с системой управления скоростью подъема груза. В задней части кабины расположена штанга для буксировки трала. Штанга рассчитана на нагрузку до 3070кг.

Шасси. Трехопорное, убирающееся, со сдвоенными колесами на опорах: передняя опора убирается назад в фюзеляж, задние опоры убираются вперед, в отсеки в боковых обтекателях. Колея шасси 3.96м, база шасси 8м.

  Несущий винт шестилопастный, с шарнирным креплением лопастей, имеет совмещенные вертикальные и горизонтальные шарниры, снабжен гидравлической системой складывания лопастей. Ступица втулки выполнена из титанового сплава. Лопасти цельнометаллические, из алюминиевого сплава, прямоугольной формы в плане. Хорда лопасти 0.66м, окружная скорость концов лопастей 203м/с.

  Рулевой винт четырехлопастный, диаметром 4.88м, с шарнирным креплением лопастей. Концевая часть хвостовой балки, на которой установлен рулевой винт, складывающаяся. В конструкции рулевого винта использованы титановые сплавы.

Силовая установка. Двигатели установлены на фюзеляже в отдельных гондолах. Воздухозаборники боковые, снабжены пылезащитными устройствами. Боковые панели гондол откидываются на шарнирах, образуя платформы для обслуживания. Валы двигателей выходят под углом к центральному редуктору и отсеку вспомогательных агрегатов. Выхлопные сопла двигателей отклонены наружу под углом 24". Для защиты от песка установлены фильтры, предотвращающие на 90% проникновение в двигатель частиц, имеющих диаметр более 20 микрон.

Трансмиссия состоит из редукторов двигателей, промежуточных редукторов, угловых редукторов, главного редуктора, вала и редуктора вспомогательной силовой установки, вала и углового редуктора рулевого колеса. В системе трансмиссии используются титановые сплавы. Масса трансмиссии 124кг.

Топливная система включает два протектированных бака общей емкостью 2350л, расположенные в боковых обтекателях, и две помпы, находящиеся непосредственно у двигателей.

Электросистема состоит из двух изолированных цепей, одна из которых питается от генератора переменного тока, создающего напряжение 115-120В, а вторая цепь питается от генератора постоянного тока с напряжением 28В. Генераторы приводятся от главного редуктора несущего винта.

  Электронное оборудование включает две радиостанции, радионавигационную систему TACAN AN/ARN-52, радиолокационный опознавательный передатчик, радиолокационный высотомер AN/ARN-117. Предусмотрена установка комплексной системы бортового оборудования IHAS.





 Модификации :

 YCH-53A

 победитель конкурса среди вертолетов НН(Х), к марту 1966г. было построено два опытных образца СН-53А; первый полет совершен 14 октября 1964г. вторым экземпляром, оснащенным двумя турбовальными двигателями Т64-GE-6.

 CH-53A

 первый серийный вариант поставки начались в сентябре 1965г.; ускоренное развертывание в Юго-Восточной Азии произошло после усовершенствований фильтров воздухозаборника двигателя, усиления оборонительного вооружения, брони для экипажа и увеличения грузоподъемности внешних подвесок; выбранные двигатели T64-GE-1 были модифицированы для длительной работы на максимальной мощности; начиная с 34 вертолета у машин под фюзеляжем устанавливалось крепление для буксировки обнаружителя мин.
 RH-53A  15 экземпляров, предназначенных специально для противоминных операций; они были переоснащены турбовальными двигателями T64-GE-413; на задней аппарели укреплена прямоугольная рама для буксировки минного трала, а зеркала обзора задней полусферы крепились с каждой стороны носовой части.
 TH-53A  вертолеты СН-53А использовались ВВС с 1989г. для подготовки экипажей машин МН-53.
 HH-53B  восемь вертолетов, похожих на СН-53А, поставленных в Авиационно-космическую службу спасения и безопасного возвращения ВВС США; заправочная штанга перемещена на правый борт носовой части фюзеляжа, установлены пилоны для навески внешних топливных баков; вооружены тремя вращающимися мини-пушками GAU-2A/B калибра 7,62 мм и оснащены двигателями T64-GE-3, позже замененными на T64-GE-7; последние четыре вертолета НН-53В были модифицированы в стандарт машин МН-53J в конце 80-х гг.
 CH-53C  22 вертолета; оснащены "жабрами" и внешними топливными баками, как машины НН-53С; вертолет во многом был похож на этот вариант, но у него отсутствовала заправочная штанга.
 HH-53C  улучшенный вариант вертолета НН-53В, 44 из которых были построены для Авиационно-космической службы спасения и безопасного возвращения ВВС США; не имел расчалочных стоек перед внешними пилонами и обладал дополнительной броней для экипажа, усовершенствованными радиоприспособлениями для облегчения взаимодействия с заправщиками НС-130; в 1972г. были установлены системы приемников предупреждения о радиолокационном облучении и подавления систем инфракрасного обнаружения.
 S-65C-2 (S-65О)  экспортный вариант вертолета СН-53С.
 S-65-C3  второй и последний экпортный вариант вертолета Н-53, поставлявшийся в Израиль с 1969г.; соответствующие варианту НН-53С. 33 вертолета были дополнены в 1981г. двумя S-65 из Австрии; сохранившиеся машины теперь модернизируются фирмой Israel Aircraft Industries - IAI, которая является филиалом Ассоциации военно-транспортной авиации (MATA Helicopters).
 CH-53D  улучшенный вариант вертолета СН-53А с новой трансмиссией, обеспечивающей лучшие летные данные в условиях высоких температур и больших высот, поднялся в воздух 27 января 1969г.; построено 124 машины.
 RH-53D  впервые полетел 27 октября 1972г.; 30 вертолетов (названные Си Стэлион) были специально разработаны для противоминных операций; оснащенный силовой установкой из двух двигателей T64-GE-415, вертолет отличался от варианта RH-53A наличием штанги для дозаправки в воздухе, системой автоматического управления полетом, мощным крюком для перевозки внешнего груза и лебедкой для спасательных операций; вооружен двумя пулеметами калибра 0,5 дюйма.
 VH-53D  два вертолета СН-53D, поставленных в Корпус морской пехоты США для особо важных персон.
 CH-53G  вертолеты, построенные по лицензии компанией VFW по заказу армии Германии на 110 экземпляров.
 YHH-53H  первый вертолет, оснащенный оборудованием "Pave Low I" (для бреющего полета с отслеживанием рельефа местности), был оснащен телевизионной системой обзора при малой освещенности; позже вертолеты были модифицированы к стандарту "Pave Low II" с внешними "жабрами" и топливными баками.
 HH-53H  восемь вертолетов НН-53С и аппарат YHH-53H, модифицированные к стандарту "Pave Low III"; оснащались ИК-системой FLIR для обнаружения целей, РЛС для отслеживания рельефа местности, инерциальной навигационной системой, компьютерным дисплеем, воспроизводящим карту перемещения, приемником предупреждения о радиолокационном облучении, автоматом сбрасывания дипольных отражателей и сигнальных ракет.
 MH-53H  модификация вертолета НН-53Н; все машины стандарта "Pave Low III" модифицированы в стандарт МН-53J.
 MH-53J Pave Low III  модификация 31 вертолета НН-53В, СН-53С, НН-53С и МН-53Н для создания cтандарта "Pave Low III Enhanced"; были установлены шина цифровых данных, улучшенная трансмиссия, двигатели Т64-GE-415 и 453 кг (1000 фунтов) титановой брони; максимальный взлетный вес был увеличен с 19050 до 22680 кг (с 42000 до 50000 фунтов).
 YCH-53E

 два опытных вертолета, оснащенные третьим двигателем Т64-GE-415, увеличившим общую мощность до 9789 кВт (13140 л.с.).

 CH-53E  трехмоторный транспортный вариант (162 экземпляра); отличается стабилизатором типа "чайка" и наклоненным рулевым винтом.
 MH-53E Sea Dragon  он сочетает корпус и силовую установку вертолета СН-53Е со способностью поиска мин варианта RH-53D; увеличен запас топлива и установлены два пулемета калибра 0,5 дюйма; большие "жабры" и зеркала для обзора задней полусферы.
 MH-53M Pave Low IV  вариант для сил специального назначения с новым электронным оборудованием.
 VH-53F  шесть вертолетов для особо важных персон.
 S-80M-1  вариант миноискателя для ВМС Японии.



 ЛТХ:
Модификация   CH-53C
Диаметр главного винта, м   22.02
Диаметр хвостового винта, м   4.88
Длина,м   20.47
Высота ,м   7.60
Масса, кг
  пустого   10691
  нормальная взлетная   17344
  максимальная взлетная   19051
Внутренние топливо, л   2385
ПТБ, л   2 х 1703
Тип двигателя   2 ГТД General Electric T64-GE-7
Мощность, кВт   2 х 2927
Максимальная скорость, км/ч   315
Крейсерская скорость, км/ч   278
Практическая дальность, км   2075
Дальность действия, км   878
Скороподъемность, м/мин   631
Практический потолок, м   6220
Статический потолок, м   3565
Экипаж, чел   2
Полезная нагрузка:  до 64 солдат или 13608 кг груза в кабине или 9072 кг на подвеске
 2 или 3 7.62-мм шестиствольных пулемета GAU-2B/A Minigun


 Доп. информация :


 Фотографии:

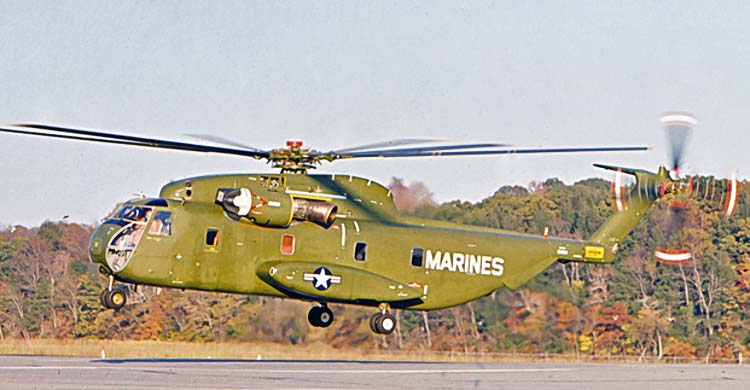

 YCH-53A

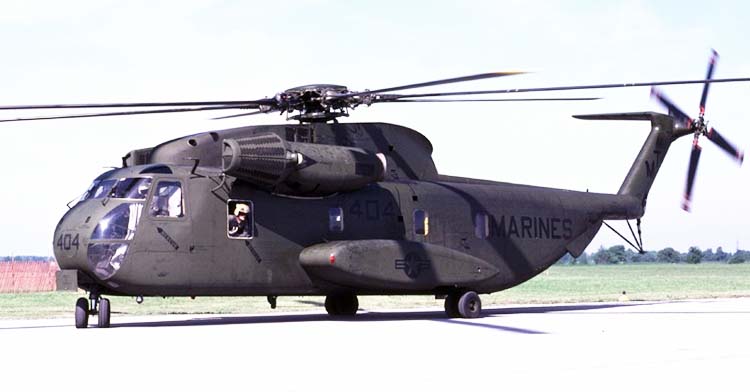

 CH-53A USMC    (c) Den Pascoe

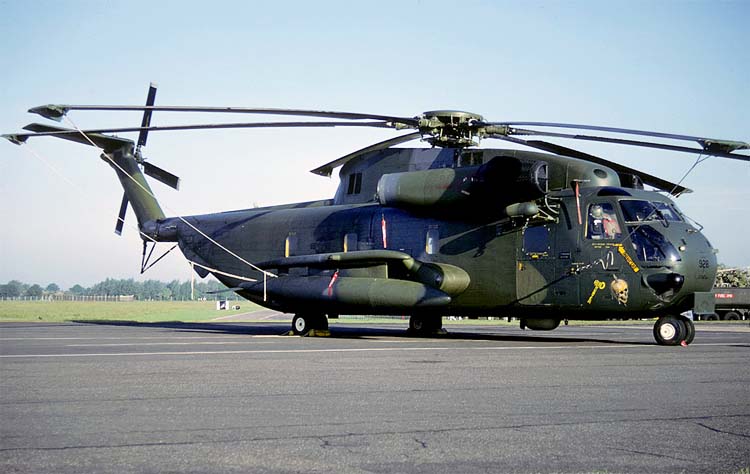

 HH-53B

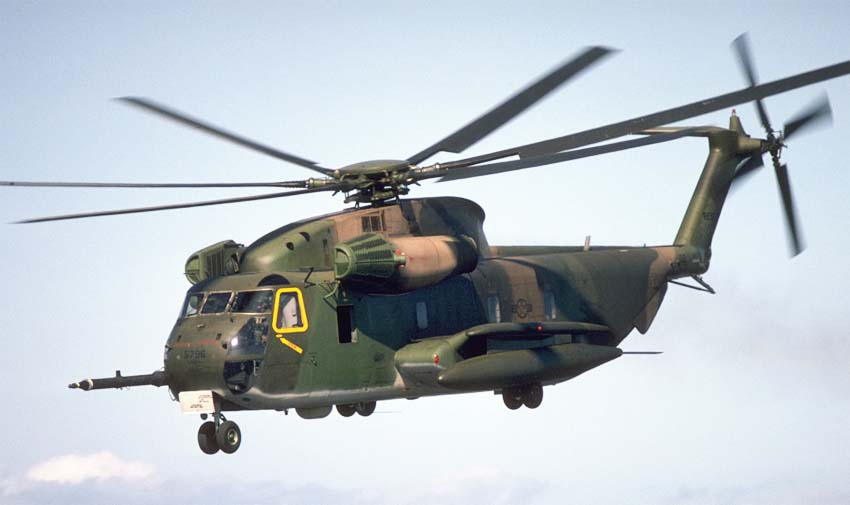

 CH-53C     (c) Mike Freer

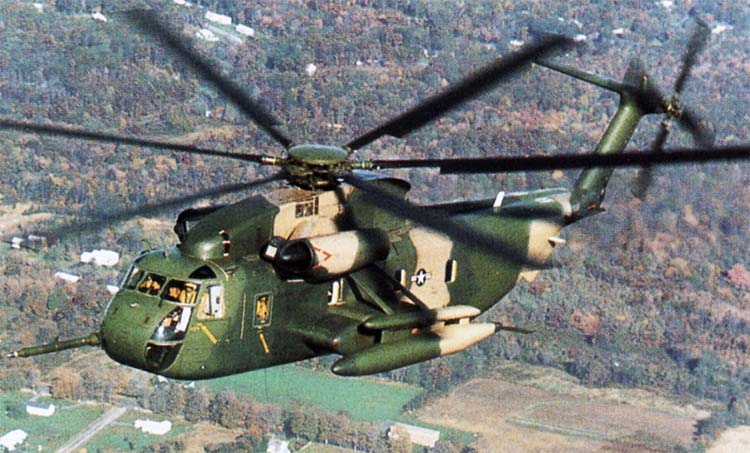

 HH-53C     (c) John Woodside
 CH-53D    (c) Gerhard Plomitzer

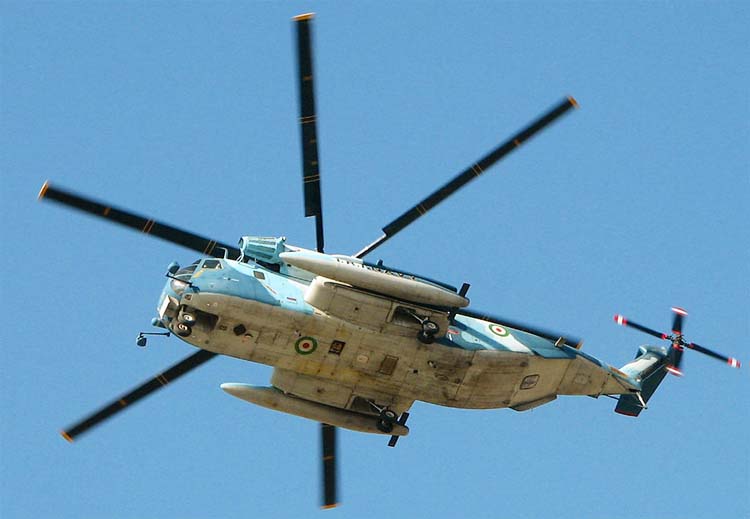

 RH-53D    (c) Shahram Sharifi

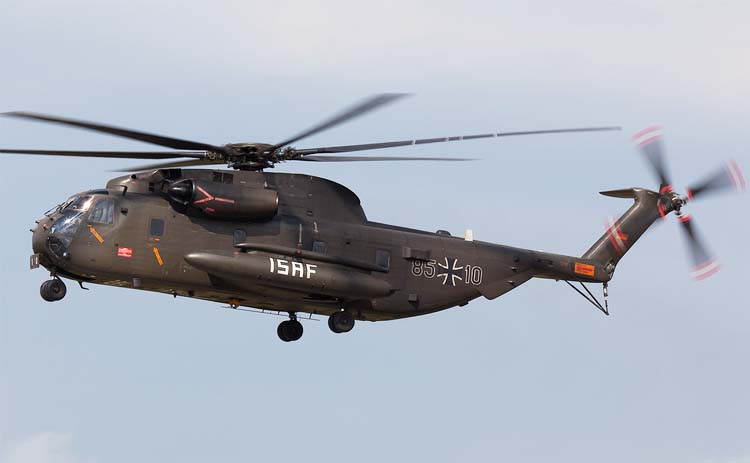

 CH-53G    (c) Karl-HeinzK

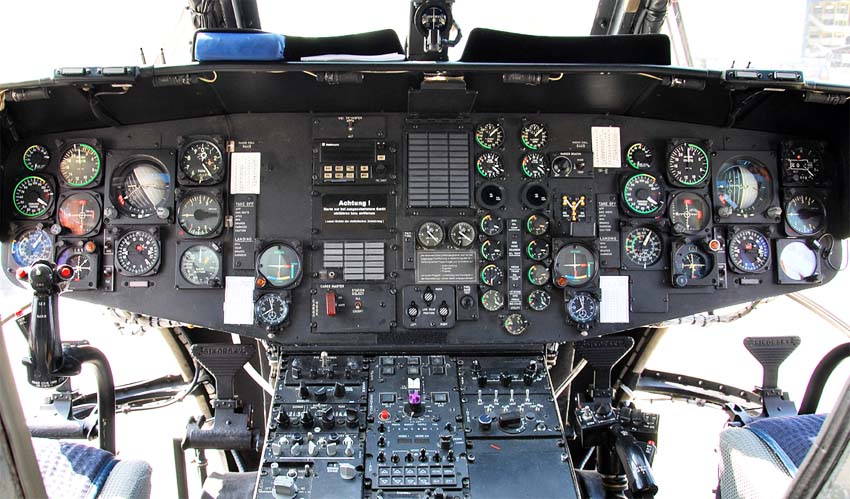

 Кабина пилотов CH-53G   (c) Stephan Franke

  Схемы:

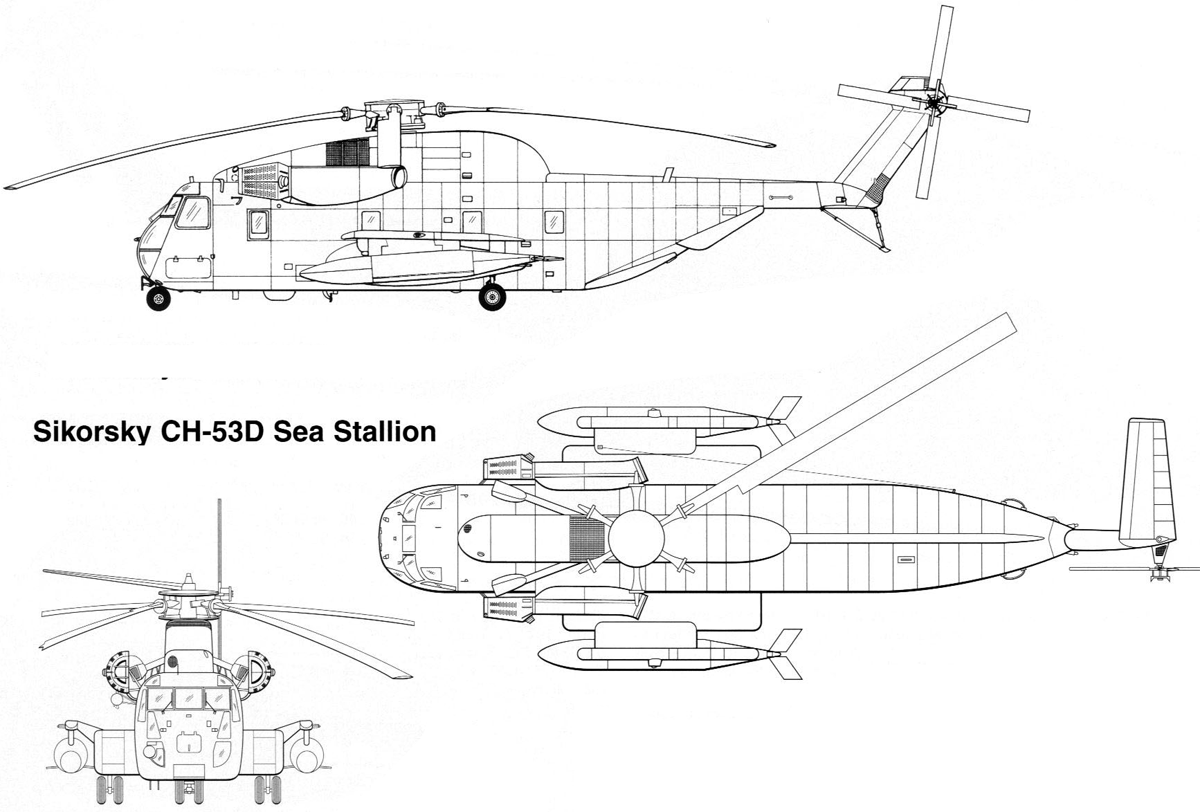

 CH-53D     (c) Squadron/Signal

  Варианты окраски:

 CH-53A   (c) Don Greer, Adnrew Probers, Squadron/Signal
 CH-53A   (c) Don Greer, Adnrew Probers, Squadron/Signal
 HH-53C    (c) John Weal
 RH-53  (c) Don Greer, Adnrew Probers, Squadron/Signal
 CH-53C  израильских ВВС







Список источников:

de Agostini. Мировая Авиация. Sikorsky S-65/ S-65 Sea Stallion
Максим Старостин. Все вертолеты мира. Sikorsky S-65
Е.И.Ружицкий. Вертолеты
Das Flugzeug Archiv. Sikorsky S-65
S.Harding. U.S.Army Aircraft since 1947
G.Apostolo. The Illustrated Encyclopedia of Helicopters
Squadron/Signal. C.M. Reed. H-53 Sea Stallion in Action
