   EH.101

Разработчик: EHI
Страна: Великобритания, Италия
Первый полет: 1987
Тип: Многоцелевой транспортный вертолет
  ЛТХ     Доп. информация



В 1977 году министерство обороны Великобритании завершило изучение нового палубного противолодочного вертолета для флота для замены вертолетов "Sea King" и в 1978 году решило начать разработку трехдвигательного транспортного вертолета на базе проекта WG.34 фирмы Westland. В это же время флотом Италии изучались требования к новому противолодочному вертолету палубного и наземного базирования. В 1980 году фирмы Westland и Agusta образовали консорциум Europian Helicopter Industries (EHI) для совместной разработки на базе вертолета WG.34 и итальянского трехдвигательного транспортного вертолета Agusta A.101G противолодочного вертолета ЕН-101. В июне 1981 года правительства Великобритании и Италии согласились осуществлять совместную разработку вертолета ЕН-101, запланировав постройку 9 опытных вертолетов для летных испытаний и одного - для статических. Вариант для флотов разрабатывается совместно обеими фирмами. Фирма Westland была ответственна за разработку гражданского варианта вертолета, фирма Agusta -за разработку многоцелевого варианта. Контракт на разработку варианта для флота был подписан в марте 1984 года, руководство программой было возложено на министерство обороны Великобритании. Была предложена разработка вертолета в трех базовых вариантах:

  • Морской палубный вертолет "Merlin" HAS.1 (итальянское наименование - "Griffon") для противолодочной обороны разработан в двух разных модификациях, отличающихся оборудованием для флотов Англии и Италии. Вертолеты смогут использоваться для самостоятельных противолодочных и противокорабельных операций с палубы эсминцев при волнении 6 баллов, а также для поисково-спасательных операций, для разведки и радиоэлектронного противодействия. Максимальное время патрулирования при противолодочных операциях - 5ч. Кроме специального оборудования и вооружения морской вариант отличается увеличенной длиной и объемом грузовой кабины, складывающимися лопастями несущего винта и хвостовой балкой;

  • Транспортно-десантный, способный перевозить до 30 десантников с оружием или груз массой до 3т. Наличие у этого варианта вертолета заднего грузового люка с рампой и размер грузовой кабины (6.50х2.50х1.83м) позволяют перевозить на нем легкие армейские вездеходы и артиллерийские орудия;

  • Пассажирский 30-местный вертолет EH-101 "Heliliner" с соответствующими отсеками для буфета, туалета и багажного отсека.

Первоначально программой разработки и производства вертолетов ЕН-101 предполагалось построить 50 вертолетов для ВМС и 25 - для армии Великобритании и 45 вертолетов для ВМС Италии, а также 50 вертолетов для ВМС Канады для замены вертолетов "Sea King". Потенциальный рынок оценивался в 700-800 военных и гражданских вертолетов ЕН-101, которые предлагались на экспорт многим странам, включая США, для замены палубных транспортных вертолетов СН-46 "Sea Knight". Вертолеты ЕН-101 предлагались, кроме основных трех вариантов, также в поисково-спасательном варианте, в кабине которого может разместиться 10 пострадавших на сиденьях и 8 на носилках. Общая стоимость разработки ЕН-101 оценивалась в 174 млн долларов.

Программа разработки и производства вертолетов ЕН-101 несколько раз пересматривалась из-за задержек постройки опытных вертолетов и их летных испытаний, а также из-за затруднений с финансированием. Первый полет первого опытного вертолета состоялся 9 октября 1987 года, а последующих восьми - в 1988-1990 годах. Летные испытания их, проводившиеся с 1987 года, были прерваны из-за катастрофы 21 января 1993г. опытного гражданского вертолета, потребовавшей некоторого изменения конструкции вертолета. За время испытаний опытные вертолеты должны были налетать 4000ч, до катастрофы они налетали 2500ч.

Многоцелевой транспортный вертолет EH-101 рассчитан на перевозку 30 десантников на расстояние 370км или транспортирование в кабине военной техники массой 1500кг, для чего в хвостовой части имеется грузовой люк с опускающейся рампой. Возможно использование в санитарном варианте для перевозки 16 раненых на носилках.

Всего заказано 22 вертолета для ВВС Великобритании под обозначением Merlin HC Mk.3 (принятие на вооружение в 2000 году) и 15 для Министерства обороны Канады под обозначением AW 520 Cormorant.

Гражданский вертолет EH-101 "Heliliner" будет использоваться для пассажирских и транспортных перевозок, он сможет перевозить 30 пассажиров на расстояние 1020км с крейсерской скоростью

Вертолет разработан по обычной схеме с пятилопастным несущим и четырехлопастным рулевым винтами, с трехдвигательной силовой установкой и убирающимся в полете трехстоечным колесным шасси с носовой стойкой.

В конструкции фюзеляжа, как и всего вертолета в целом, широко использованы композиционные материалы. Для всех трех вариантов вертолета разработаны унифицированные металлические передняя и центральная части. Задняя часть фюзеляжа транспортно-десантного вертолета оборудована грузовым люком и рампой для погрузки колесной техники или крупногабаритных грузов, а хвостовая балка противолодочного вертолета выполнена складывающейся.

Расположенная в передней части фюзеляжа кабина экипажа в стандартном варианте является двухместной, однако в противолодочном варианте в кабине предусмотрены места для оператора систем вооружения и наблюдателя. Члены экипажа располагаются на энергопоглощающих креслах, рассчитанных на жесткую аварийную посадку с вертикальной скоростью до 10.7м/с. Оборудование кабины в значительной степени зависит от варианта вертолета, однако во всех вариантах для отображения необходимой пилотажно-навигационной информации широко используются цветные многофункциональные дисплеи.

Вертолет имеет трехстоечное колесное шасси с широкой колеей. Стойки шасси оборудованы амортизирующими устройствами, обеспечивающими поглощение энергии удара при жесткой посадке с вертикальной скоростью до 5.5м/с без деформации конструкции.

Силовая установка состоит из трех турбовальных двигателей. Вариант силовой установки с тремя двигателями выбран для обеспечения высокого уровня безопасности полетов и улучшения экономичности. Кроме того, с тремя двигателями вертолет может продолжать вертикальный взлет при нормальной взлетной массе и в случае отказа одного из двигателей. На итальянских противолодочных вертолетах устанавливаются двигатели T700-GE-T6A американской фирмы General ELectric (взлетная мощность 1300кВт). На английских противолодочных вертолетах установлены двигатели RTM 322-01 совместной разработки фирм Rolls-Royce и Turbomeca (взлетная мощность 1560кВт). В силовых установках транспортно-десантного и пассажирского вертолетов используются двигатели СТ7-6А фирмы General Electric со взлетной мощностью 1430кВт. Запас топлива во внутрифюзеляжных баках составляет 3437л.

Для снижения пожароопасности силовой установки между двигателями установлены титановые перегородки. Управление двигателями осуществляется с помощью электронной и резервной механической систем управления.

Несущий винт вертолета имеет пять выполненных из углепластика лопастей, которые крепятся к втулке с помощью эластомерных подшипников. Лопасти имеют веслообразные законцовки, улучшающие их аэродинамические характеристики. Лопасти несущего винта противолодочного варианта вертолета могут складываться назад. Рулевой винт четырехлопастный с лопастями, также изготовленными из композиционных материалов.

Для применения в условиях Северной Атлантики на лопастях несущего и рулевого винтов, а также на воздухозаборниках двигателей, хвостовом оперении и остеклении кабины экипажа устанавливаются противообледенительные системы.

Многоцелевой вертолет при доставке снаряжения может быть оснащен грузовым тросом, рассчитанным на усилие 5445кг, и различным вооружением.








 ЛТХ:
Модификация   EH-101
Диаметр главного винта, м   18.60
Диаметр хвостового винта, м   4.00
Длина,м   22.80
Высота ,м   4.55
Масса, кг
  пустого   7100
  максимальная взлетная   14600
Внутренние топливо, кг   3438
Тип двигателя   3 ГТД Rolls-Royce Turbom ca RTM322-02/8
Мощность, кВт
  взлетная   3 х 1566
  продолжительная   3 х 1394
Максимальная скорость, км/ч   309
Крейсерская скорость, км/ч   278
Практическая дальность, км   1853
Дальность действия, км   850-1300
Продолжительность полета, ч   5
Практический потолок, м   4575
Статический потолок, м
Экипаж, чел   2
Полезная нагрузка:   30 солдат сидя или 45 солдат стоя или 16 носилок или 3050 кг груза в кабине или 5443 кг на подвеске
Вооружение:  один 12.7-мм пулемет
 возможна подвеска НУР, УР, ПТУР на 2 узлах подвески


 Доп. информация :

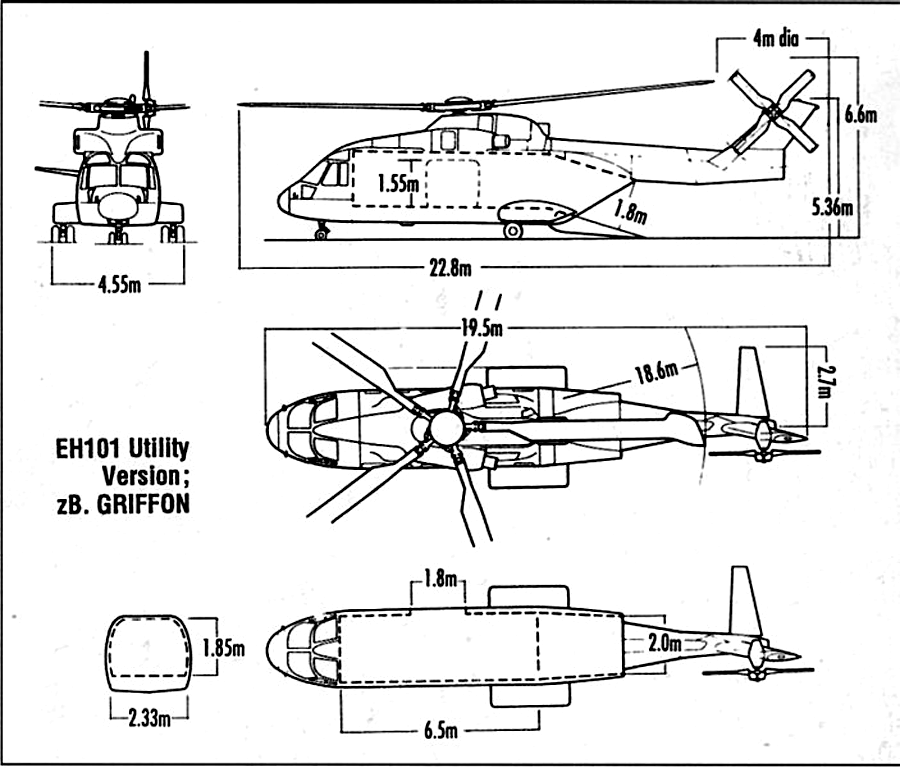

  Чертеж "EHI EH-101"
  Фотографии:

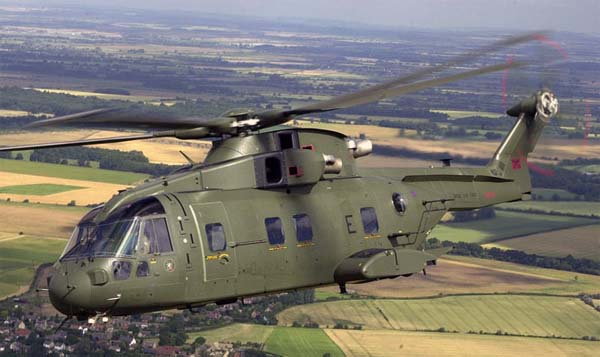

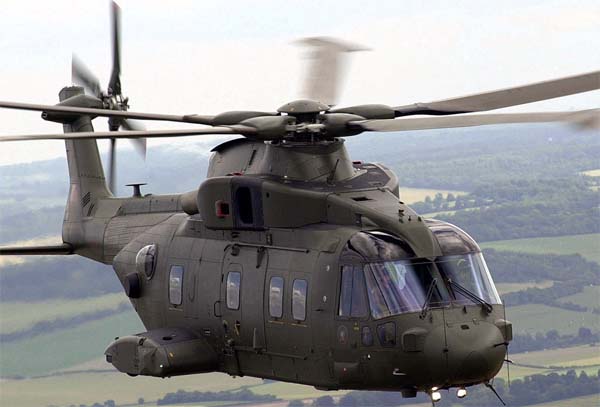

 EH-101 © Military-wallpaper.com

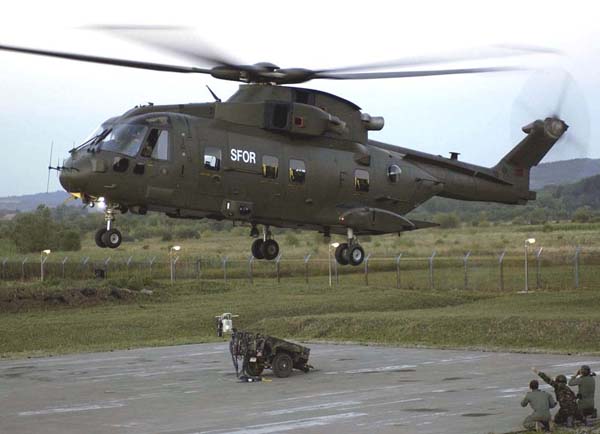

 EH-101 © Military-wallpaper.com

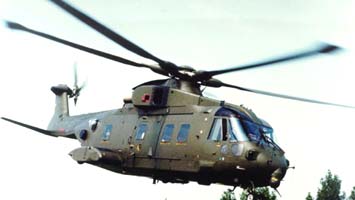

 EH-101

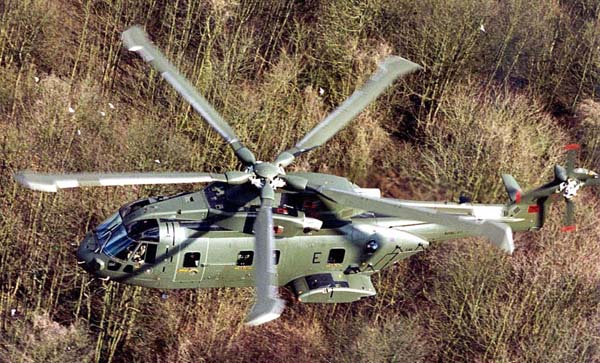

 EH-101 © Military-wallpaper.com

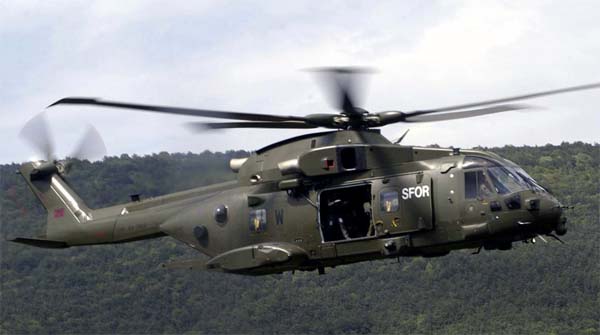

 EH-101 © Military-wallpaper.com

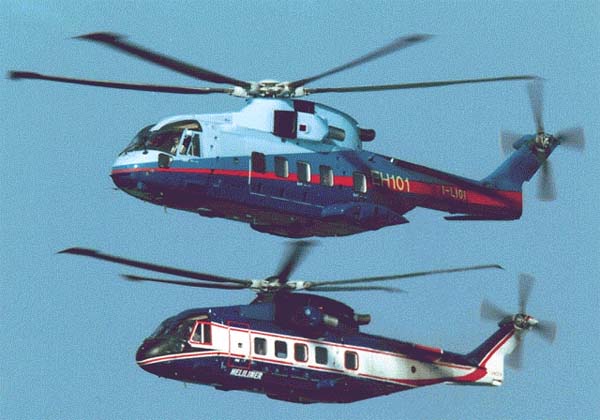

 EH-101 Heliliner

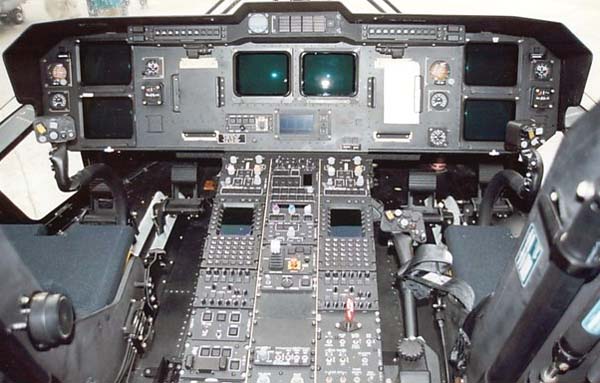

 Приборная панель

    Схемы:

 EH-101







Список источников:

Максим Старостин. Все вертолеты Мира. European Helicopter EH-101 "Merlin"
Е.И.Ружицкий. Вертолеты
P.Allen. The Helicopter
Airforce Technology. EH101 Utility Helicopter
FAQs.org.Greg Goebel.Air Vectors. The Agusta-Westland EH101 & NH Industries NH90
