главная транспортные
   Ми-10

Разработчик: ОКБ Миля
Страна: СССР
Первый полет: 1960
Тип: Транспортный вертолет
  ЛТХ     Доп. информация



Благодаря использованию агрегатов Ми-6проектирование вертолета В-10 завершилось в 1959 г. К лету следующего года был построен первый прототип вертолета (заводской No. 04101). Перед началом летных испытаний машина получила обозначение Ми-10. На ней отсутствовала шахта аварийного покидания, а на всех стойках шасси стояло по одному колесу, причем передние колеса были самоориентирующиеся. 15 июня 1960 г. Ми-10 впервые поднялся в воздух под управлением ведущего летчика-испытателя фирмы Р. И. Капреляна. В дальнейшем во время заводских испытаний вертолет пилотировали, в основном, Г. В. Алферов и Б. В. Земсков.

Испытания проходили успешно. Уже в четвертом полете Ми-10 отправился в перелет протяженностью 3000 км, который благополучно завершил, выполнив несколько посадок для дозаправки. Милевские летчики выяснили возможности вертолета по перевозке различной техники, а для определения его ЛТХ при транспортировке на платформе крупногабаритных грузов выполнили полеты со специальным контейнером. Параллельно в ЦАГИ на третьем экземпляре Ми-10 (No. 04103) проводились статиспытания.

К сожалению, в мае 1961 г. при перелете из Казани в Москву машина 04101 потерпела катастрофу. Когда вертолет находился в районе г. Сасово, экипаж обнаружил падение давления масла в главном редукторе, и командир летчик-испытатель П. А. Ануфриев решил идти на вынужденную посадку. Заметив маленькую лужайку на краю болота, он завис над ней, приказав штурману-радисту С. Клепикову высадиться и осмотреть площадку. Тот увидел, что левые опоры шасси находятся над болотом и "добро" на посадку не дал. Экипаж был вынужден искать другое место для аварийного приземления. При переходе в горизонтальный полет давление масла упало до нуля. Перетянуть через пролегавшую поперек курса насыпь удалось, дальше шло кочковатое ржаное поле, на которое и пришлось садиться. Машина с высокой горизонтальной скоростью коснулась земли, пробежала более 300 м, налетела на небольшой бугорок, опрокинулась и загорелась. Спастись удалось только Клепикову, получившему незначительные травмы. На месте катастрофы погибли второй летчик В. П. Михайлюк, борттехник Т. М. Аруин, техник А. А. Мысловский. Командир скончался следующим утром в райбольнице.

Через час о катастрофе стало известно М. Л. Милю. Вскоре он вместе с инженером НИИ ВВС А. М. Загорданом и военным представителем в ОКБ Г. П. Чернышевым прибыли на Ми-4 к месту трагедии. В процессе расследования установили, что катастрофа произошла из-за поломки привода маслонасоса в главном редукторе.

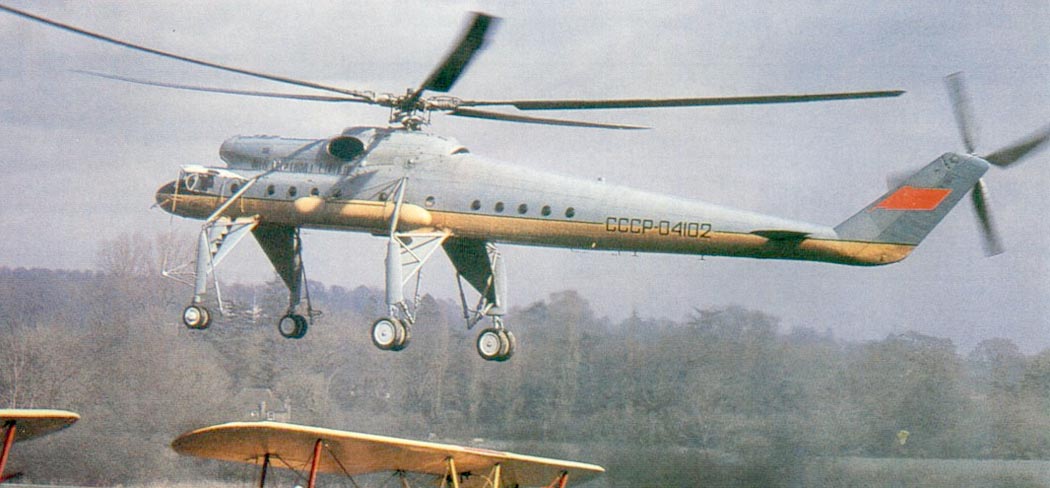

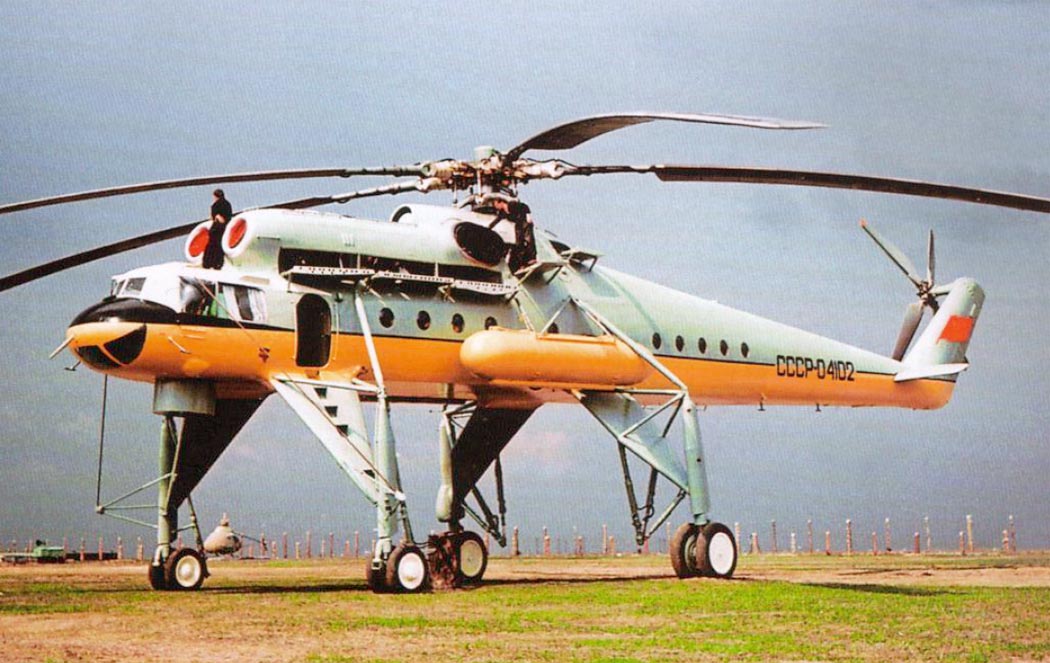

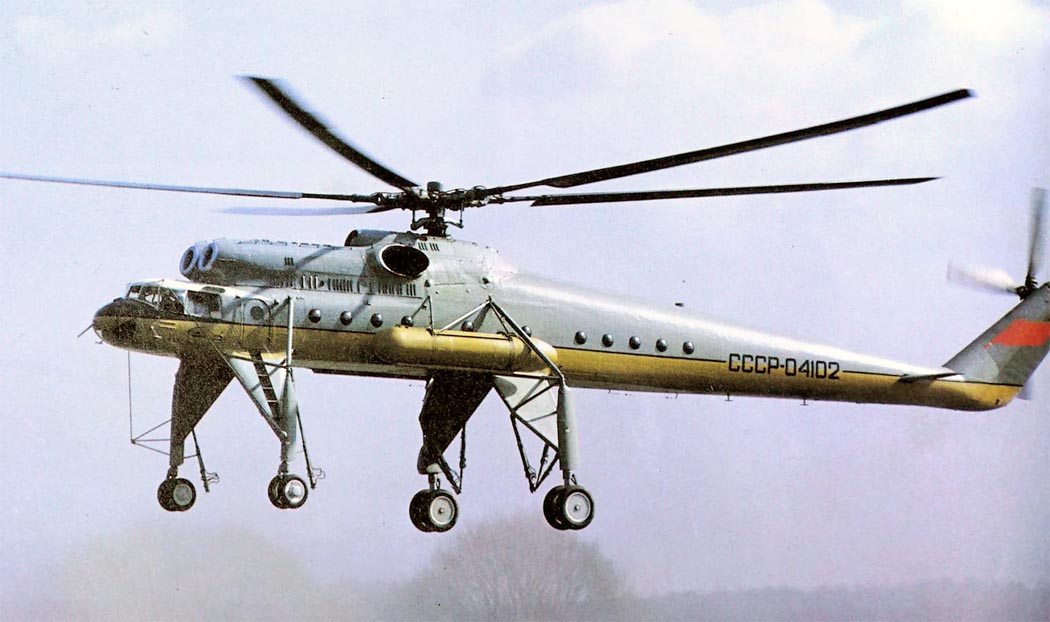

Вскоре к испытаниям подключили второй опытный Ми-10 (заводской No.04102). Кроме доработанной маслосистемы редуктора, вертолет оснастили сдвоенными колесами на всех стойках, а снаружи фюзеляжа, в районе рабочих мест летчиков, установили тросы с мягкой оболочкой для облегчения аварийного покидания машины на земле. В дальнейшем эти доработки были внедрены и на серийных Ми-10.

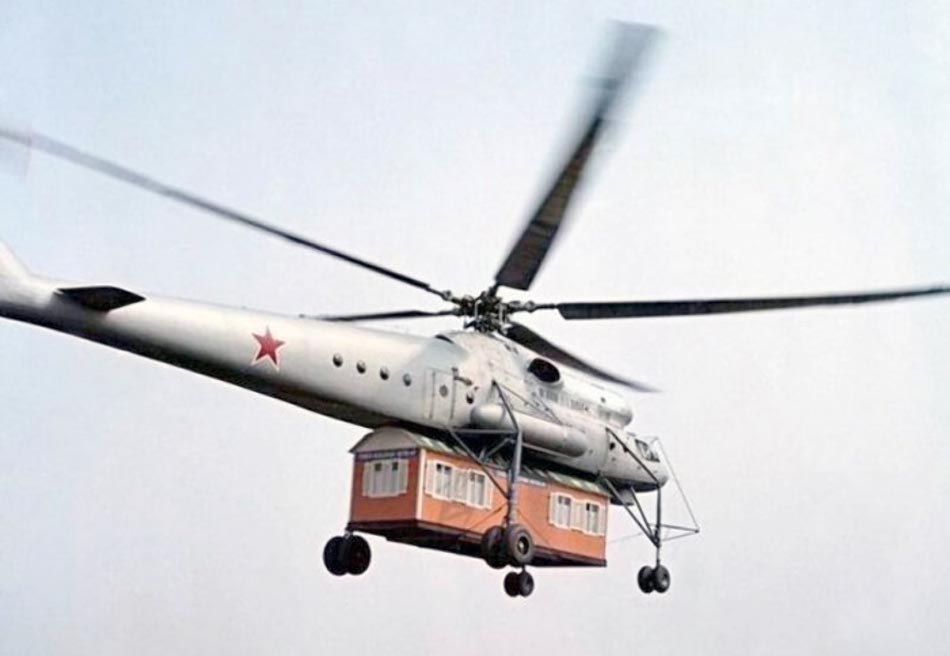

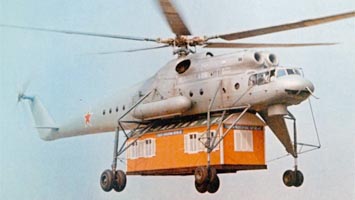

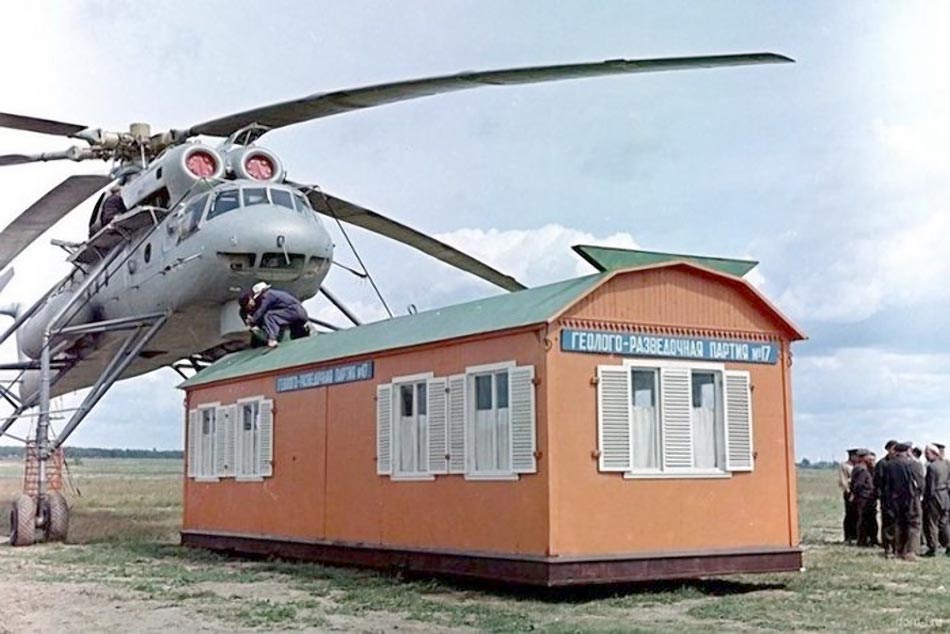

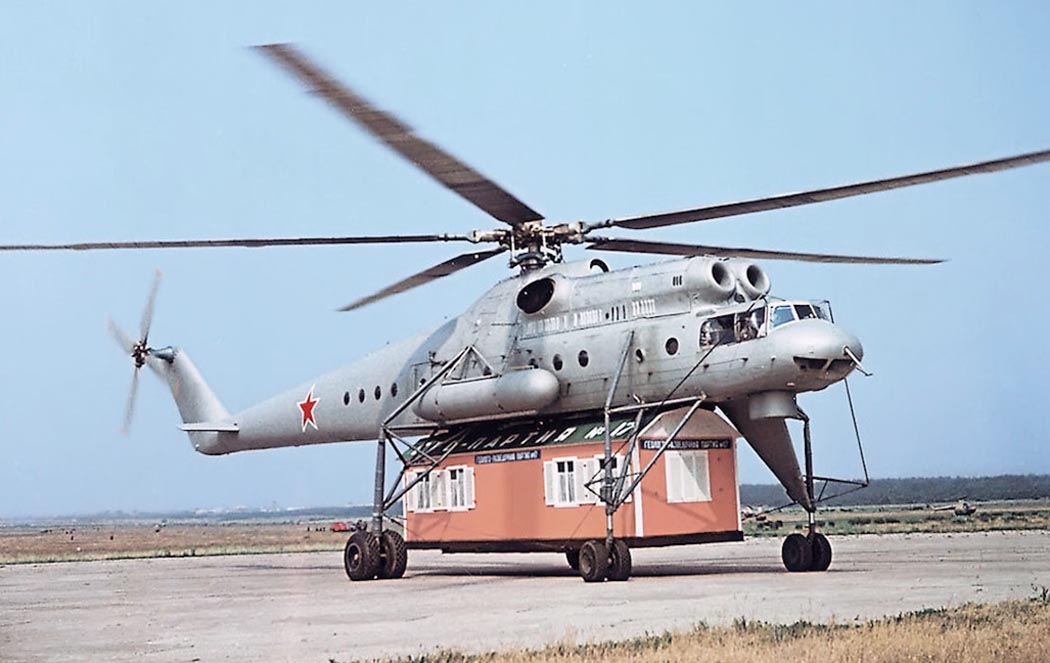

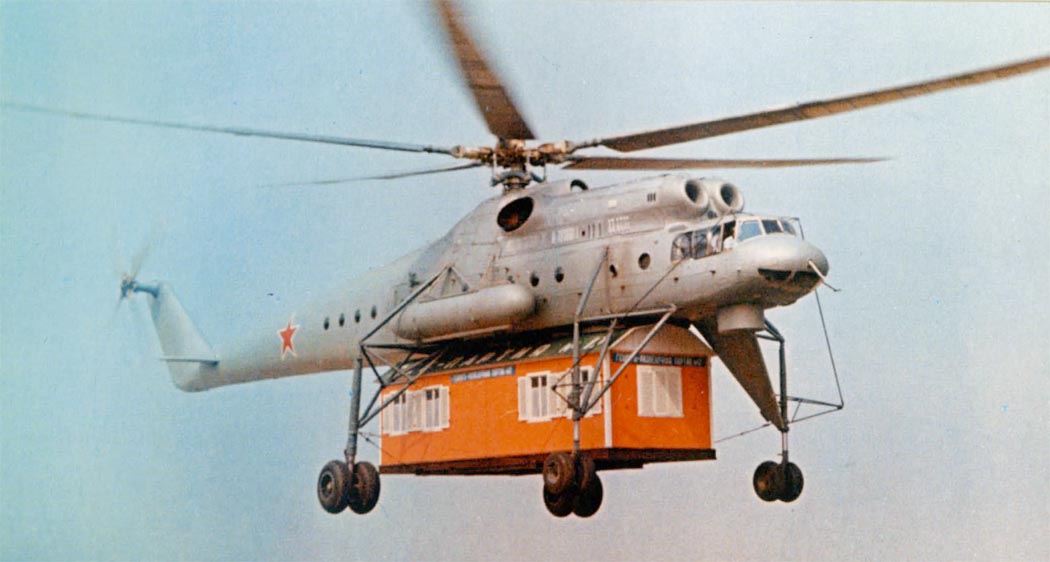

9 июля 1961 г. машину 04102 впервые продемонстрировали публично на воздушном параде в честь Дня Воздушного Флота СССР. Вертолет доставил к гостевым трибунам аэродрома Тушино домик геологической партии, в котором открыли торговую точку. 23 сентября экипаж Земскова на этой машине установил абсолютный мировой рекорд грузоподъемности, подняв 15103 кг на высоту 2200 м. В тот же день экипаж Алферова поднял 15 т на 2326 м.

В декабре 1961 г. вертолет предъявили на Государственные совместные испытания (ГИ). Однако он к ним допущен не был, т. к. заказчик потребовал увеличить ресурс двигателей и редуктора, оснастить Ми-10 новыми лопастями несущего винта и передними опорами шасси с обтекателями. После внесения этих изменений в конструкцию, пришлось проводить дополнительные заводские испытания Ми-10, и 1-й этап ГИ удалось начать лишь через год. Вертолет поступил в ГК НИИ ВВС, где для работы с ним была назначена бригада во главе с ведущим инженером С. Х. Атабеняном. В ее состав также вошли: ведущий летчик А. Г. Солодовников, борттехник В. Д. Пирогов, второй летчик Н. В. Разомазов, помощник ведущего инженера В. А. Ермолаев.

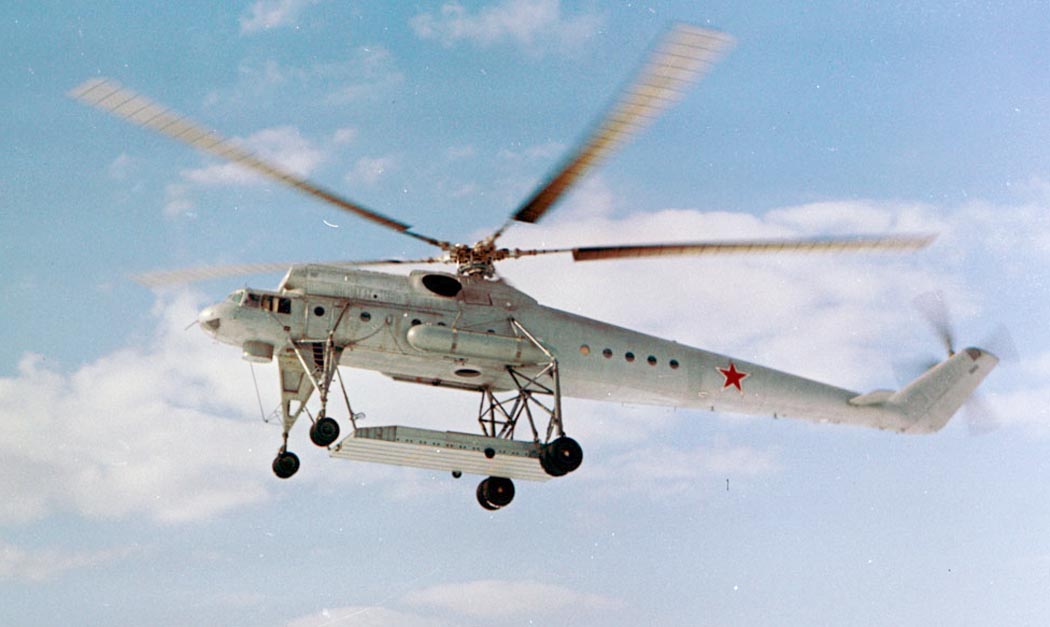

В ходе ГИ отрабатывалась перевозка различных грузов с использованием всего арсенала специальных средств Ми-10. Так, проводилась транспортировка на платформе автомобилей, автобусов, автоцистерн, заезжавших на нее своим ходом. Перевозились также железнодорожные контейнеры и другие несамоходные объекты, которые затаскивались бортовой лебедкой. Крупногабаритные грузы создавали существенное аэродинамическое сопротивление в полете. Наиболее заметным его источником стал "домик геологов", имевший ответные узлы под гидрозахваты и транспортировавшийся без грузовой платформы. На заключительном этапе ГИ состоялись посадки на режиме самовращения несущего винта. Испытания велись очень интенсивно и в основном завершились в начале 1964 г. - раньше установленного срока.

В целом, по результатам ГИ Ми-10 получил положительную оценку. Была подтверждена его способность перевозить грузы массой до 15 т, с габаритами 20x3, 5x5 м (при крестообразной форме груза шириною до 10м) как на гидрозахватах, так и на платформе. Однако испытатели выявили и ряд недостатков вертолета. Основной проблемой стал высокий уровень вибрации, особенно проявлявшийся на малых скоростях. Высказывались и другие претензии. В частности, выяснилось, что по установленному в кабине "телевизору" хорошо наблюдать лишь за раскачкой груза в полете при транспортировке его на тросовой подвеске. А вот во время работы с грузами на висении и земле он малоэффективен, поэтому, чтобы видеть под вертолетом хоть что-то, летчику приходится высовываться из форточки едва ли не по пояс. Благодаря высокому шасси, кабина экипажа оказалась на уровне третьего этажа, откуда открывался великолепный обзор. Однако при взлете и посадке по самолетному вертолет угрожающе раскачивался на своих "ходулях". Подвеска грузов на гидрозахватах оказалась весьма неудобной операцией и требовала значительного времени. Не вызвала энтузиазма у военных и необходимость оснастить широкую номенклатуру техники, спецконтейнеров и т. п. ответными узлами под них.

Летом 1965 г. на милевской фирме прошло совещание работников КБ и представителей ГК НИИ ВВС, на котором обсуждались итоги испытаний и пути совершенствования Ми-10. Выработанные мероприятия стали основой программы доводки вертолета, выполнение которой растянулось до 1967 г. За этот период многие проблемы были решены. В частности, отказались от одновременной установки лебедки и гидроподъемников одинаковой грузоподъемности, что позволило повысить весовую отдачу Ми-10. Однако полностью одолеть главный недостаток вертолета - высокую вибрацию - не удалось, и она оставалась характерной особенностью "десятки" на протяжении всей истории машины.

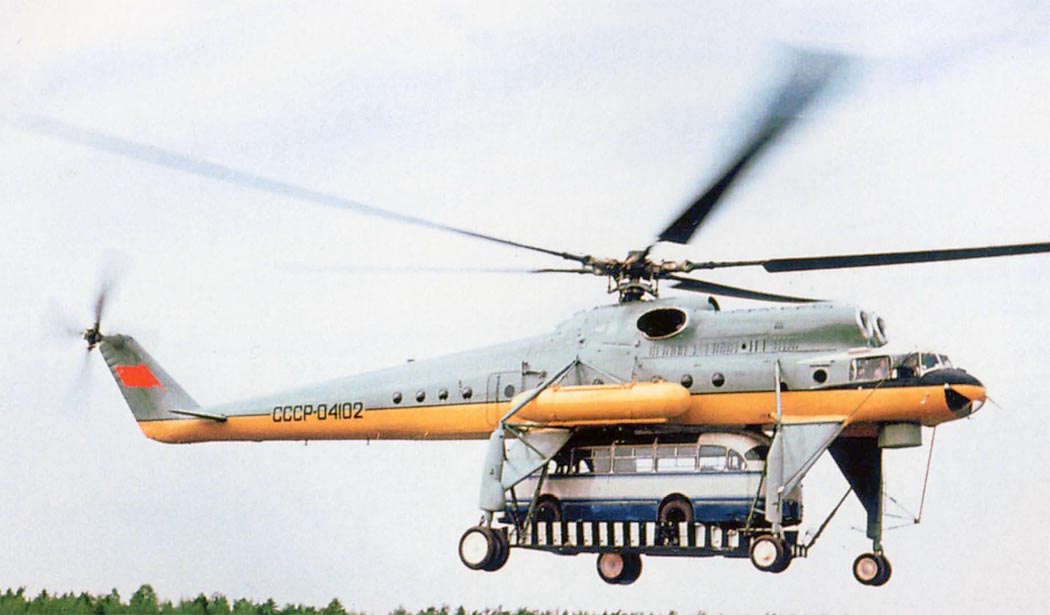

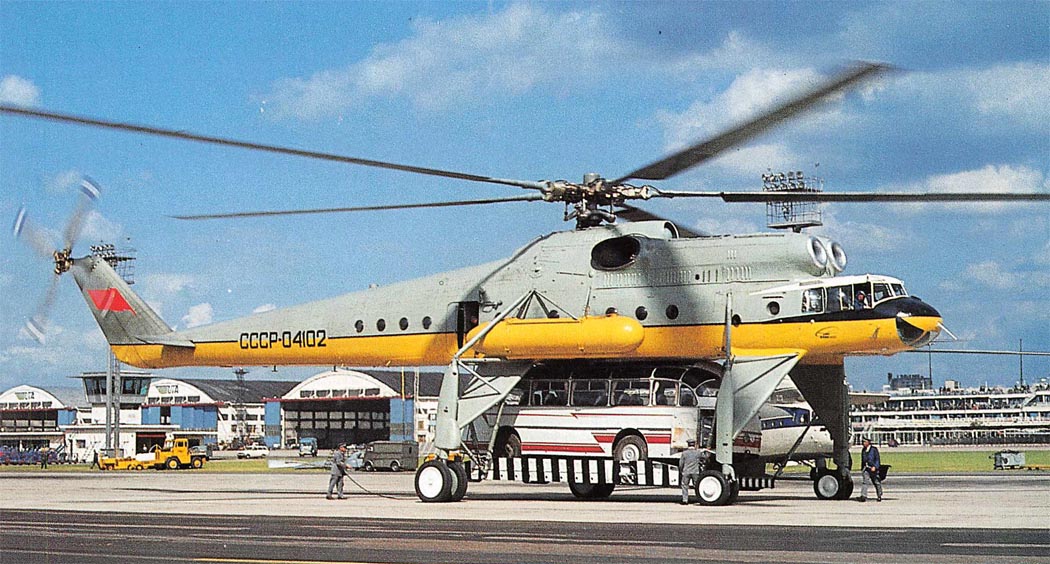

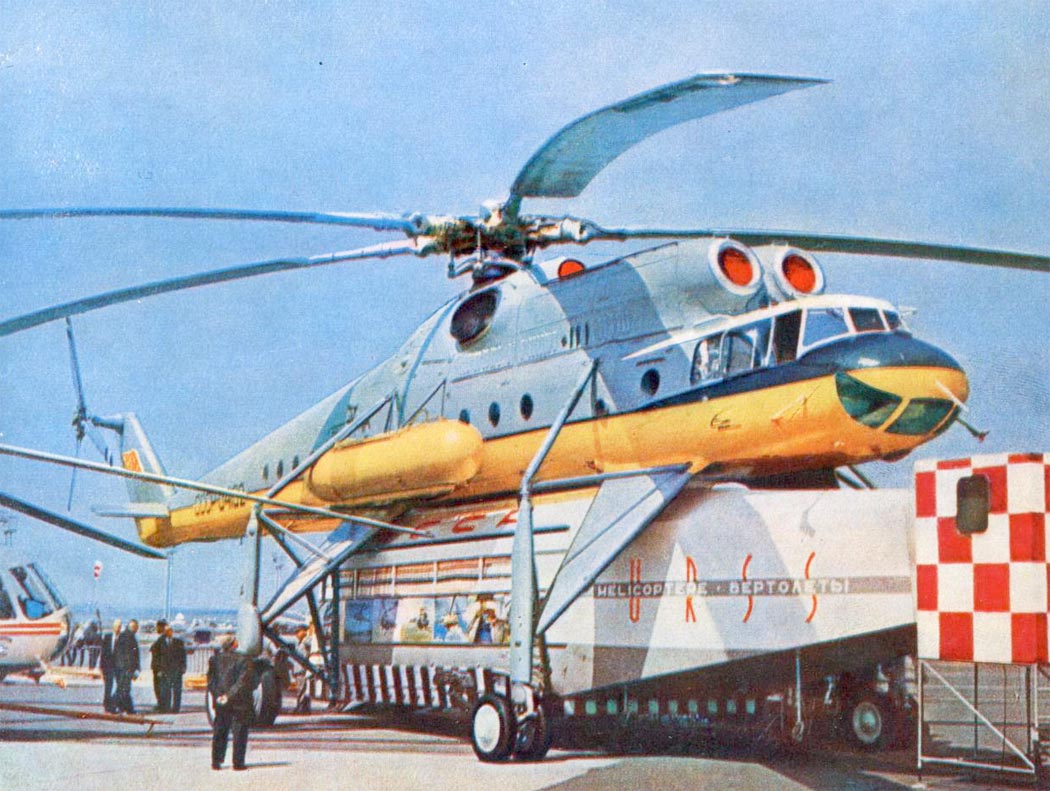

В 1965 г. советское правительство решило впервые продемонстрировать свои вертолеты на XXVI авиакосмическом салоне в Ле Бурже. При подготовке к международной премьере на Ми-10 No.04102 демонтировали хвостовую пяту, "зашили" пространство между основными подкосами всех опор шасси, их стойки "одели" в обтекатели, а саму машину перекрасили. 1 июня Ми-6, -8 и -10 отправились из Подмосковья в перелет дальностью 7 тыс. км., маршрут которого пролегал через 6 европейских стран. Экипаж "десятки" возглавлял Земсков, а до границы СССР группу сопровождал еще один вертолет под управлением Алферова. Дозаправки осуществлялись в Смоленске, Витебске, Варшаве, Берлине, Копенгагене, Брюсселе. Так как проход над территорией ФРГ был запрещен, лететь пришлось через Данию и Голландию, при этом впервые такие большие вертолеты прошли над морем. Для этого воспользовались 20-километровым коридором, пролегавшим рядом с зонами стрельб западногерманской ПВО. Радиолокационное сопровождение группы до ее выхода на сушу велось с советского теплохода "Иван Ползунов".

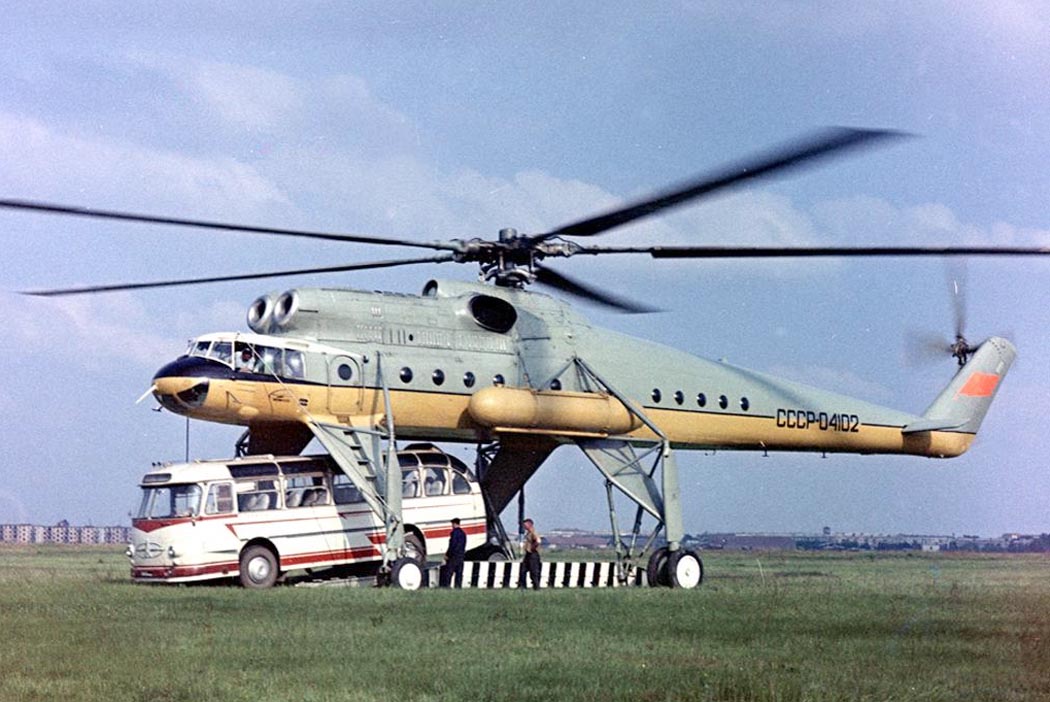

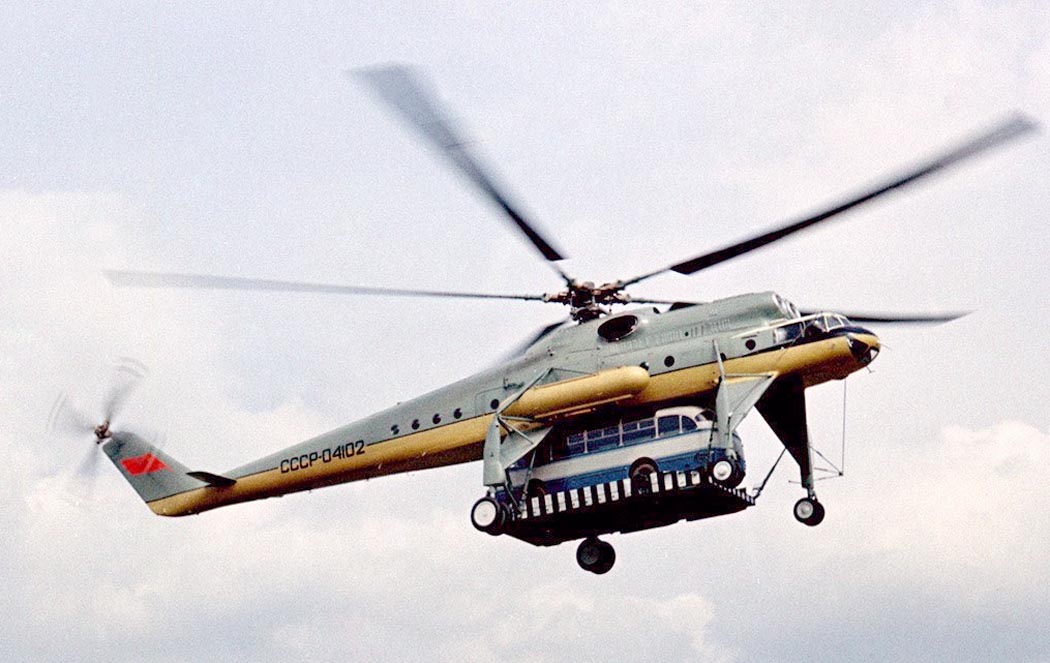

В Ле Бурже в тот год собралось около 350 машин-экспонатов, из них 24 аппарата вертикального взлета. Ми-10 наряду с Ми-6 и тяжелым транспортным самолетом Ан-22 стал одной из самых ярких "звезд" салона. Во время полетов "десятка" демонстрировала транспортировку на грузовой платформе автобуса "ЛАЗ", в то время как S-64A так и не показал свои возможности к неудовольствию организаторов. Во время статического показа на платформе Ми-10 устанавливался кинопавильон, в котором демонстрировались документальные фильмы о советских вертолетах.

Французский авиационный журнал "Авиасьон магазин" писал: "Одной из крупных сенсаций салона был показ русских вертолетов... Демонстрация... была настолько величественной, что заставляла забыть о "тяжеловесности" этих машин. В особенности это касается Ми-6 и Ми-10". А вот цитата из американского журнала "Экономист": "Американская промышленность не может противопоставить что-либо советскому Ми-6 с его 120-ю пассажирами или "летающему крану" Ми-10, который может нести 15 т груза... на платформе, зажатой между аистовыми ногами шасси". Швейцарский "Интеравиа" так отозвался о милевских машинах: "При создании большого Ми-6 и "летающего крана" Ми-10 были решены такие инженерные проблемы, к которым до сих пор не осмеливаются приблизиться конструкторы западных фирм".

Так как правительство СССР решило начать продажу за рубеж новых вертолетов, то М. Л. Миль получил разрешение показывать "все" и отвечать на любые вопросы. В первый же день выставки он поручил конструкторам М. А. Лейканду и А. К. Котикову посетить американские павильоны и пригласить заокеанских коллег в гости. Те быстро откликнулись. Ми-10 им представлял Котиков, владевший английским. Американцев поразила советская открытость, но, попав в кабину, они стали по привычке украдкой фотографировать рабочие места экипажа. Их пилотам разрешили полетать на Ми-6, при этом они отмечали низкий уровень вибраций. В ответ милевским летчикам предоставили возможность попилотировать Bell-47 и один из вертолетов Сикорского. Апофеозом "парижской оттепели" стало организованное Милем и американцами застолье, которое провели в натянутом под длинноногой "десяткой" шатре.

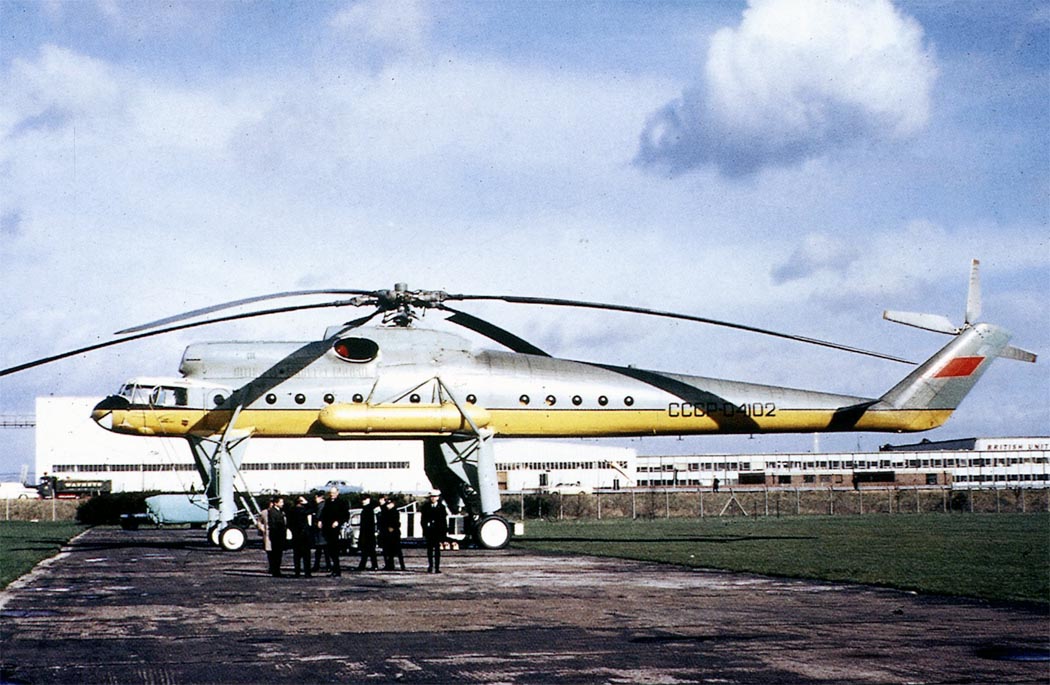

На следующий год из Западной Европы поступило приглашение провести демонстрационное турне Ми-6 и Ми-10 по ряду стран. 7 марта 1966 г. пара вертолетов (Ми-10 пилотировал Земсков) отправилась из Шереметьево в очередное путешествие. Совершив посадки для дозаправок в Витебске, Вильнюсе, Варшаве, Берлине, Копенгагене, Бингунде, группа прибыла в Роттердам, где 12 марта должны были состояться демонстрационные полеты. Но голландцы предоставили только два варианта груза: слишком большой в 27 т и слишком маленький в 1 т. Пришлось ограничиться 20-минутным полетом над городом и общением с журналистами. Пресса отказ от полета с грузом однозначно оценила, как неудачу советской миссии. Но 14 марта вертолеты перелетели в Амстердам, где на Ми-10 было выполнено несколько эффектных полетов с закрепленным на грузовой платформе 12-тонным бульдозером "Каттерпиллер". Эта демонстрация заставила местные газеты изменить тон своих статей. В итоге голландцы купили через "Авиаэкспорт" одну "десятку", которую вскоре перепродали американцам. В США вертолет прошел 170-часовые испытания и получил высокую оценку.

Создатели Ми-6/-10 получили достойное признание и на родине. Звания лауреатов Государственной премии удостоены: М. Л. Миль, В. П. Ланисов, А. В. Некрасов, М. А. Лейканд, М. Н. Пивоваров, Д. Т. Мацицкий, П. А. Соловьев, Д. М. Чума-ченко, Л. Н. Марьин, Г. П. Калашников, И. П. Эвич, О. В. Успенский. В 1966 г. М. Л. Милю было присвоено звание Героя Социалистического Труда.

Решение о серийном производстве Ми-10 было принято еще в 1961 г., но его развертывание все время откладывалось, и не только по техническим причинам. Значительное влияние на это оказало постепенное снижение интереса к ракетно-вертолетным комплексам. И все же 5 марта 1964 г. строивший Ми-6 Ростовский завод No.1683 приступил к выпуску "десятки", получившей заводской индекс "изделие 60". Руководил предприятием в то время Д. М. Чумаченко.

Первый серийный вертолет с заводским No.4680101К построили за полгода.   10 сентября 1964 г. его поднял в воздух Капрелян. Постепенно темп выпуска увеличивался, хотя в целом оставался невысоким. В 1965 г. сборочный цех покинули две машины второй серии - 5680201К и 0202К, в 1966г. - еще две третьей (0301К и 0302К) и три четвертой (0401К, 0402К и 0403К). В 1967 г. завод, построив машины 0404К и 0405К, завершил выпуск четвертой серии и начал пятую. В 1968 г. со стапелей сошли "десятки" шестой серии, а в 1969 г. - седьмой, самой многочисленной. Практически в каждой серии вносились незначительные изменения в конструкцию. Например, начиная с вертолета No.66800402 для облегчения покидания борта в аварийных ситуациях были внедрены сбрасываемые двери.

В отличие от наших дней, во время поступления "десятки" в войска, вертолетные полки входили в состав не армейской авиации Сухопутных войск, а Военно-Воздушных Сил. По мере выпуска Ми-10 распределялись буквально по несколько экземпляров, а иногда и по одному, в отдельные вертолетные полки (ОВП), уже эксплуатировавшие Ми-6. В общей сложности ВВС могли получить не более 33 Ми-10.

Первыми ознакомились с необычной машиной экипажи Луганского центра, где начинал свою службу и Ми-6. Среди строевых частей лидировал в освоении тяжелых вертолетов полк, находившийся в Торжке, на базе которого позднее создали знаменитый Центр боевого применения и переучивания летного состава армейской авиации. Скорее всего, дальнейшее географическое продвижение "десятки" шло с запада на восток (в СССР, как правило, первыми новую технику получали части, непосредственно противостоящие странам НАТО). Самым западным был 239-й Отдельный гвардейский ВП, дислоцированный на восточногерманском аэродроме Брандис. В 1968-75 гг. в его составе насчитывалось до четырех Ми-10. Известно также, что вертолеты этого типа поступили в 51-й ОГВП (Александрия Кировоградской обл. ), 181-й ОВП (Джамбул, Казахстан), 280-й ОВП (Каган, Таджикистан), 112-й ОВП (Нерчинск, Читинская обл. ), 825-й ОВП (Средне-Белая, Амурская обл. ), а также в полки, расположенные в польской Легнице, белорусском Кобрине, и некоторые другие части.

Экзотическая машина по пилотажным и эксплуатационным характеристикам несколько отличалась от Ми-6, к тому же обладала рядом неприятных особенностей. По стандартной методике взлет на груженом вертолете следовало выполнять с коротким разбегом, при этом даже во время движения по грунтовой ВПП машина вела себя достаточно пристойно. Однако учебные полеты часто выполнялись на пустых Ми-10, и в этих случаях аппарат ощутимо раскачивался. При посадках с пробегом изредка происходили "шимми" передних колес. Поэтому в войсках на незагруженных Ми-10 старались выполнять взлет-посадку вертикально, что в общем снижало уровень подготовки экипажей для действий в боевых условиях. В крейсерском полете "десятка" была менее устойчива, чем Ми-6. Висевший на платформе груз не только создавал заметное аэродинамическое сопротивление, но при попадании в облака грозил обледенеть и попросту "свалить" машину. В этих случаях экипажам предписывалось как можно быстрее выйти из опасной зоны, а в критической ситуации воспользоваться аварийным сбросом платформы. С подвешенным грузом "десятка" почти в два раза уступала Ми-6 в крейсерской скорости. И, конечно же, все экипажи указывали на тряску вертолета. П-к Н. А. Волкозуб, которому доводилось руководить полетами в Луганске, отмечал, что во время полетов при радиопереговорах летчиков Ми-10 всегда можно было отличить от их коллег с Ми-6 по сильно вибрирующему голосу.

Основной задачей Ми-10 считалась перевозка грузов, не помещавшихся в Ми-6. В процессе боевой подготовки, в том числе на крупномасштабных учениях, экипажи отрабатывали транспортировку с помощью платформ различных образцов техники: грузовых автомобилей, раведывательно-дозорных машин, бронетранспортеров, передвижных радиостанций и т. п. Иногда "десятки" привлекались для оказания помощи местным гражданским властям. Например, экипажи 112-го ОВП занимались перевозкой опор ЛЭП.

Осталось в истории Ми-10 и участие в реальных боевых действиях, выпавшее на долю вертолетов 181-го ОВП. В январе 1980 г. эта часть была переброшена из Джамбула в Афганистан, где основной ее базой стал Кундуз. По материалам, предоставленным В. Д. Паевским, отряд "десяток" остался в Союзе, и лишь весной одна машина пополнила состав воюющего полка. Возглавлял экипаж командир отряда к-н Кузнецов. Вертолет использовался, прежде всего, для перевозки крупногабаритных грузов. К сожалению, служба его оказалась недолгой. Летом того же года, во время рейса Кундуз-Маймане, Ми-10 потерпел катастрофу. В том полете перевозили на платформе автозаправщик МАЗ-500ТЗ, который сопровождал солдат-водитель, находившийся в грузовой кабине "десятки". Вертолет удалился от Кундуза всего на 20 км, когда отказал один двигатель. Экипаж сбросил платформу и попытался совершить аварийную посадку по-самолетному на подвернувшуюся площадку. Она оказалась усеянной валунами, покрытой ямами и промоинами, что для "длинноногого" Ми-10 стало роковым обстоятельством. Влетев в одну из промоин, вертолет сломал передние стойки шасси, скапотировал, разрушился и сгорел. Еще во время касания земли из него выпрыгнули летчик-штурман и солдат, но они, как и остальные члены экипажа, погибли. Точную причину отказа двигателя установить не удалось, хотя высказывалась версия о попадании в него пули из ДШК.

Ему на замену из Джамбула прибыла вторая "десятка". По воспоминаниям бывшего главного инженера по вертолету и двигателю 73-й Воздушной армии п-ка Ю. М. Гнилицкого, этот Ми-10 находился в Афганистане дольше предшественника и был возвращен в Союз после трагического инцидента. Не позднее 1984 г. в одном из полетов машина была обстреляна снайперами. Прямым попаданием из "бура" был убит борттехник. Некоторые элементы оборудования вертолета получили повреждения. Его перегнали в Джамбул, где устранили все неисправности.

В целом Ми-10 оказался в ВВС "лишней" машиной. Об основном его предназначении, столь сильно повлиявшем на конструкцию, вскоре почти забыли. Узкая специализация, отличавшиеся от Ми-6 летно-технические характеристики, очень маленький парк требовали выработки особой тактики применения и ставили под сомнение боевую ценность "десятки".





 Модификации :
Ми-10  Базовый вариант с "длинными ногами".
Ми-10ГР ("Гребешок")  Пеленгатор (вертолёт радиоразведки).
Ми-10К ("Кран")  Вариант с "короткими ногами" и дополнительной кабиной пилота под фюзеляжем.
Ми-10ПП  Постановщик помех (одна станция РЭБ "Шаг" под фюзеляжем, 7125 кг).
Ми-10Р  "Рекордный", отличавшийся облегчённой конструкцией и доработанным шасси, на нём было установлено 7 мировых рекордов.
Ми-10РВК  С установленной на внешней подвеске пусковой установкой с крылатой ракетой С-5В (4К95).
Ми-10УПЛ  Носитель универсальной полевой лаборатории.



 ЛТХ:
Модификация   Ми-10
Диаметр главного винта, м   35.00
Диаметр хвостового винта, м   6.30
Длина,м   32.86
Высота ,м   7.80
Масса, кг
  пустого   24680
  нормальная взлетная   43550
  максимальная взлетная   43700
Тип двигателя   2 ГТД Авиадвигатель (Соловьев) Д-25В
Мощность, кВт   2 х 4045
Максимальная скорость, км/ч   204
Крейсерская скорость, км/ч   180
Практическая дальность, км   650
Радиус действия, км   250
Практический потолок, м   3000
Статический потолок, м   2200
Экипаж, чел   3
Полезная нагрузка:   нормально - до 12000 кг груза , максимально - 15000 кг, на внешней подвеске - 8000 кг


 Доп. информация :


  Чертеж "Миль Ми-10"
  Книга "Техническое описание вертолета Ми-10"
  3D модель "МИ-10"
  Фотографии:

 Ми-10
 Ми-10
 Ми-10
 Ми-10
 Ми-10
 Ми-10
 Ми-10
 Ми-10
 Ми-10
 Ми-10
 Ми-10
 Ми-10
 Ми-10
 Ми-10
 Ми-10

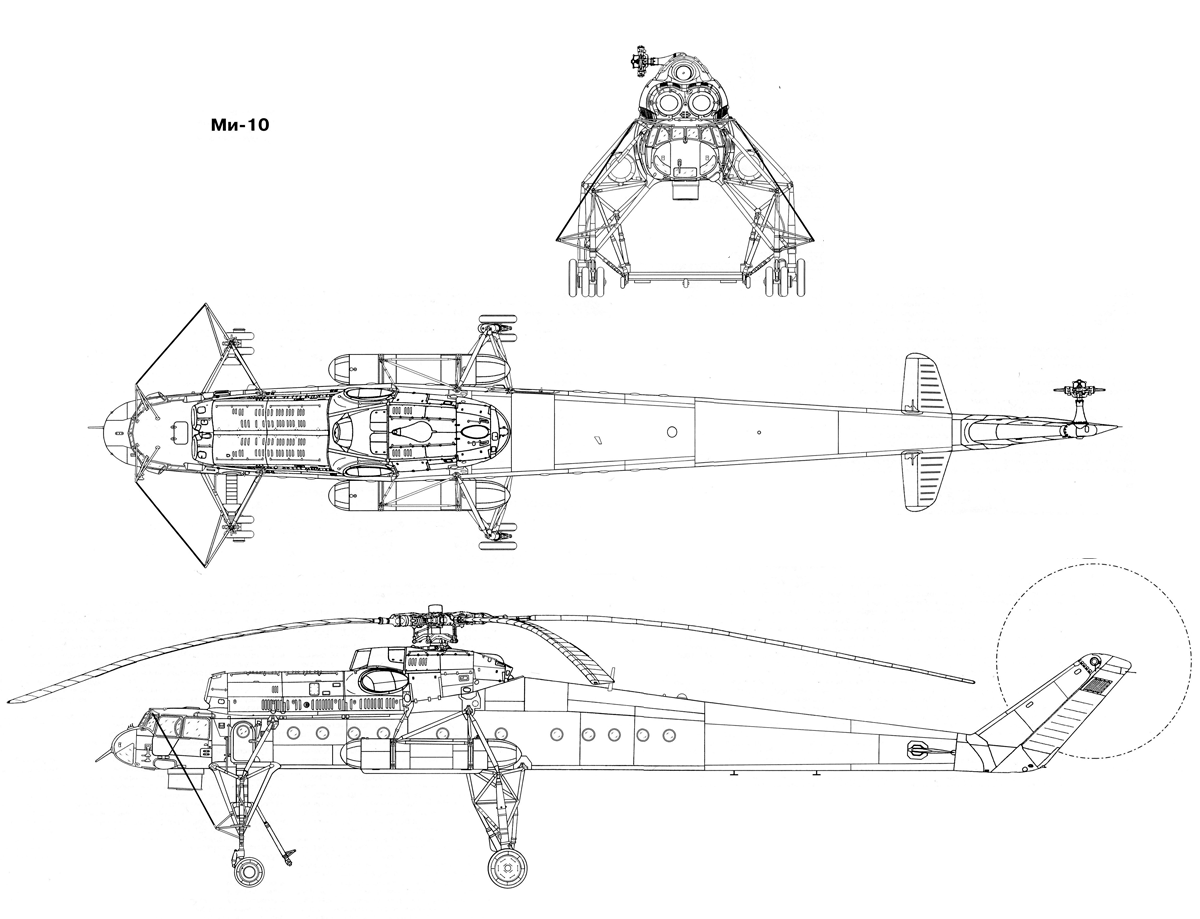

  Схемы:

 Ми-10

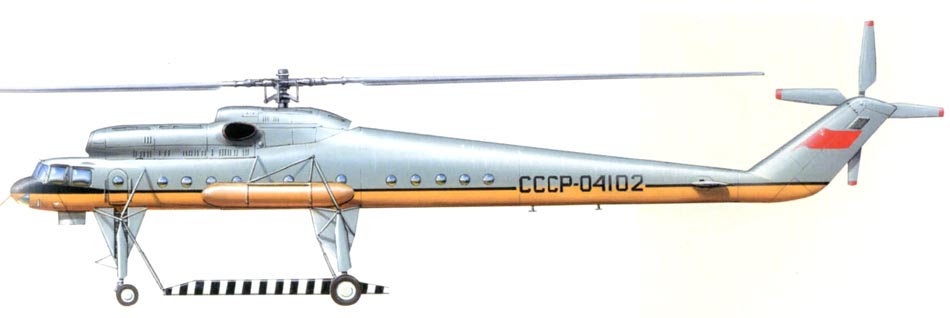

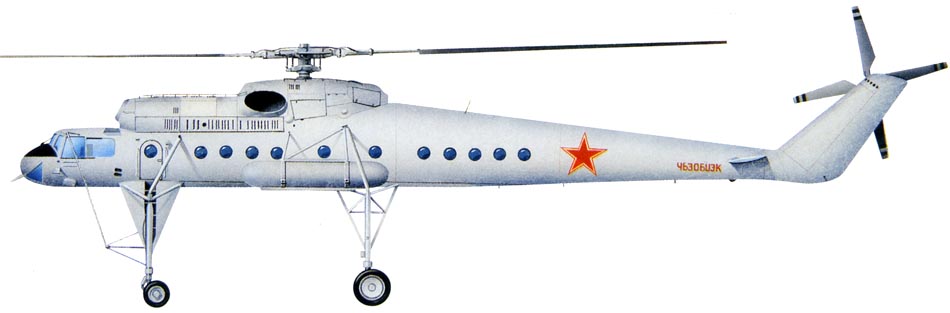

  Варианты окраски:

 Ми-10
 Ми-10






Список источников:

Авиация и Время 2002-03. Игорь Величко, Ростислав Мараев. "Колосс на стальных ногах"
Крылья Родины 1999-02. Вадим Михеев. Летающий кран
Взлет 2010-06. Ми-10 - летающему крану полвека
Полигон. В.Р. Михеев. Московский вертолетный завод имени М.Л. Миля
Гражданская авиация. А. Журавлев А. Вертолет Ми-10
Е.И.Ружицкий. Вертолеты
Дмитрий Гай. Вертолеты зовутся МИ
Вадим Михеев. МВЗ им. М.Л.Миля 50 лет
Red Star 22. Y. Gordon, D. Komissarov, S. Komissarov. Mil's Heavylift Helicopters
Le Fana de l'Aviation 1974-11. Pierre Gaillard. Les Geants de Mil
Le Fana de l'Aviation 1989-05. Pierre Gaillard. L'URSS ai Salon. Mil
Klassiker der Luftfahrt 2018-03. Nikolai Jakubowitsch. Der fliegende Kran
Flug Revue 2018-02. Nikolai Jakubowitsch. Der fliegende Kran
Flieger Revuer Extra No.13. Thomas Girke. Fliegenden Kran in der DDR
L+K 1966-04. Vaclav Nemecek. Vrtulniky Mi-6 a Mi-10
