Успешное создание на Московском государственном авиазаводе No. 329 (ныне Московский вертолетный завод им. М. Л. Миля) в начале 50-х гг. транспортно-десантного вертолета Ми-4 вселило в главногоконструктора М. Л. Миля и его сотрудников уверенность в собственных силах и дало толчок к работе над новыми винтокрылыми машинами значительно большей грузоподъемности. Из анализа логики развития мобильности войск был сделан вывод, что следующим этапом в тяжелом вертолетостроении должен стать летательный аппарат, способный перевозить грузы массой около шести тонн: тяжелые артиллерийские орудия с тягачами, грузовики и авиадесантные самоходные установки. Сотрудники ОКБ отдавали себе отчет в сложности поставленной задачи, ведь все предшествовавшие попытки как отечественных, так и зарубежных фирм построить винтокрылую машину взлетным весом свыше 14 т не увенчались успехом. Тем не менее, молодой коллектив уверенно взялся за работу, и уже в конце 1952 г. в отделе общих видов появились первые проекты аппарата небывалых размеров, получившего заводское обозначение ВМ-6 (вертолет Миля - шеститонный).

Несмотря на мнение крупнейших отечественных и зарубежных авторитетов, настоятельно рекомендовавших для тяжелых аппаратов двухвинтовую продольную схему, Миль предпочел строить машину с одним несущим винтом. Он принял смелое решение проектировать пятилопастный винт невиданного еще диаметра - свыше 30 м. В то время диаметры винтов самых больших вертолетов не превышали 25 м, а единственная, предпринятая ранее американской фирмой "Хьюз" попытка построить винт больших размеров (37,6 м) не привела к ожидаемым результатам. Создать же механический редуктор для такого тяжелого аппарата вообще никто и никогда не пытался. Кроме того, первоначальные прикидки показали, что использование поршневых моторов для машин подобного класса нецелесообразно. Предстояло осваивать новые турбовинтовые двигатели. ВМ-6 проектировался под один газотурбинный двигатель конструкции Н. Д. Кузнецова ТВ-2Ф. По договоренности с М. Л. Милем главный конструктор П. А. Соловьев взялся его переделать в вертолетный вариант со свободной турбиной, получивший обозначение ТВ-2ВМ. Такая схема позволяла регулировать частоту оборотов несущего винта в диапазоне, необходимом для обеспечения максимальной экономичности и наибольшего радиуса полета. Двигатель решили разместить над грузовым отсеком: вынесенный вперед относительно главного редуктора, он обеспечивал центровку вертолета, уравновешивая длинную хвостовую балку с рулевым винтом.

Пока шла работа над проектом, военные потребовали увеличить грузоподъемность вертолета в полтора раза. ОКБ пришлось перепроектировать машину - ее размеры существенно возросли, а в силовую установку теперь входили два ТВ-2ВМ. Кроме того, заказчик предусматривал использование такого десантно-транспортного аппарата для выполнения некоторых операций со скоростью по.. Это заставило ОКБ проработать и модный в то время вариант скоростного винтокрыла, снабженного демонтируемым крылом с высокоразвитой механизацией и двумя тянущими винтовыми установками. Крыло позволяло разгрузить в полете несущий винт и получить скорости, сопоставимые с транспортными самолетами.

К концу 1953 г. аванпроект ВМ-6 с двумя ТВ-2ВМ был готов, но Милю еще предстояло убедить заказчиков в его реальности. Постановление Совета Министров о разработке воздушного гиганта последовало только через полгода - 11 июня 1954 г. В-6 рассматривался как "новое средство переброски войсковых соединений... и почти всех видов дивизионной артиллерийской техники" и должен был по заданию перевозить 6 т груза при нормальном взлетном весе, 8 - т при перегрузочном и 11,5 - т в случае полета на укороченную дистанцию. Вертолет разрабатывался сразу в транспортном, десантном и санитарном вариантах. Впервые предусматривалась перевозка грузов на внешней подвеске. Одновременно задание на разработку летательного аппарата примерно того же класса получило ОКБ Н. И. Камова. Там подготовили проект винтокрыла Ка-22 поперечной схемы с двумя несущими винтами умеренного диаметра и двумя тянущими. В то время инженеры фирмы "Ми" окончательно отказались от экономически невыгодной схемы комбинированного винтокрылого летательного аппарата, оставив в своем проекте только небольшое "разгрузочное" крыло.

Эскизный проект В-6 был окончательно готов под занавес 1954 г., а к 1 июня следующего года правительственная комиссия уже утвердила макет. Вскоре на заводах No. 329 и No. 23 началась постройка агрегатов первого экземпляра вертолета, получившего официальное название Ми-6 ("изделие 50"). Постройкой винтокрылого великана руководил ведущий конструктор М. Н. Пивоваров, летными испытаниями - ведущий инженер Д. Т. Мацицкий. Заместителем главного конструктора по новой машине стал Н. Г. Русанович.

Наиболее трудной проблемой при создании В-6 было конструирование лопастей несущего винта. Их разработку возглавляли А. Э. Малаховский, В. В. Григорьев и А. М. Гродзинский, а создание втулки несущего винта, на которой впервые были применены гидравлические демпферы, возглавлял М. А. Лейканд. Инженеры ОКБ применили принципиально новую конструкцию цельнометаллических лопастей: к стальному лонжерону крепились секции, не имевшие жесткого соединения между собой и поэтому не нагружавшиеся при общем изгибе лопасти. Это освобождало каркас от значительных переменных нагрузок. Лонжерон состоял из трех труб, соединенных на фланцевых стыках. Лопасти имели трапециевидную форму в плане. Высокая скорость полета потребовала применения на концевых секциях лопастей скоростных профилей. В дальнейшем, в 1959-1962 гг., был внедрен в производство лонжерон из цельнотянутой трубы переменного сечения с переменной толщиной стенок. Совершенствование технологии изготовления трубы-лонжерона позволило уменьшить трудоемкость этого процесса, увеличить динамическую прочность и ресурс агрегата. Улучшалась и конструкция лопасти в целом. При изготовлении хвостовых частей секций стали использовать сотовый заполнитель из фольги. Лопасть получила прямоугольную форму в плане. Ее ресурс был увеличен с 50 часов в 1957 г. до 1500 часов в 1971 г. Что касается рулевого винта, то он имел цельно-деревянные лопасти, и его конструкция принципиально не изменялась на протяжении всего серийного выпуска Ми-6.

Входившие в силовую установку вертолета двигатели ТВ-2ВМ развивали на взлетном режиме мощность по 5500 л. с., а на номинальном - 4700 л. с. Эта мощность через главный редуктор распределялась на несущий и рулевой винты, вентилятор, генераторы, насосы гидросистемы и другие вспомогательные механизмы. Разработкой четырехступенчатого планетарного редуктора Р-6 руководили А. К. Котиков и В. Т. Корец-кий. Крутящий момент на его выходе достигал 60000 кГм, за рубежом создать столь же мощный редуктор удалось только спустя 17 лет.

Спроектированный под руководством М. П. Андриашева фюзеляж обтекаемой формы представлял собой цельнометаллический клепаный полумонокок. Размеры грузовой кабины Ми-6 (12x2,65x2,5 м) были близки к габаритам грузовых кабин самолетов Ан-8 и АН-12. Вдоль ее бортов и посередине можно было установить 61 легкосъемное откидное сиденье, а в санитарном варианте разместить 41 больного на носилках и двух медработников. Причем такая вместимость была не предельной для Ми-6: в экстремальных ситуациях при эксплуатации вертолета на нем перевозили до 150 человек. Усиленный пол со швартовочными узлами обеспечивал транспортировку в грузовой кабине различных видов техники и тяжеловесных грузов. Например, две самоходные артустановки АСу-57 либо бронетранспортер БТР-152, различные пушки и гаубицы со штатными тягачами либо инженерную технику соответствующей массы. Демонтируемая система внешней подвески обеспечивала перевозку крупногабаритных грузов массой до 8 т.

Разработкой системы управления Ми-6 руководил И. С. Дмитриев. В нее были введены мощные гидроусилители. Первоначально вертолет оснастили опробованным на Ми-4 трехканальным автопилотом АП-31В, который с 1962 г. заменили более совершенным АП-34Б. В отличие от предшественника, он был включен не по параллельной, а по последовательной схеме, что значительно облегчило пилотирование. Разработка автопилота для Ми-6 велась под руководством С. Ю. Есаулова.

Сборка первого опытного Ми-6 осуществлялась в цехе на аэродроме Захарково. Одновременно с постройкой проводились испытания силовых агрегатов на усталостную прочность. В октябре 1956 г. машина в бескрылом варианте была в основном готова, задерживалось только изготовление несущего винта. Поэтому вместо него вертолет оснастили аэродинамическим тормозом-мулинеткой и решили проводить пока ресурсные испытания. Винт удалось собрать и установить только в июне следующего года. Таким образом ресурсный экземпляр был превращен в летный.

5 июня 1957 г. заводской летчик-испытатель Р. И. Капрелян впервые оторвал Ми-6 от земли, а 18 июня осуществил полет по кругу. Вот выдержка из его отчета об этом полете: "Перед отрывом от земли для висения машина как бы подсказывает летчику момент отрыва. При увеличении мощности силовой установки вертолет стремится перемещаться вперед - приходится удерживать ручкой на себя. С дальнейшим увеличением мощности машина уравновешивается без стремления вперед и этим дает знать, что настал момент отрыва. При плавном взятии ручки "шаг-газ" на себя вертолет плавно отрывается одновременно с трех точек и уверенно висит с небольшим правым креном. При разгоне - тряска меньше, чем на Ми-4. При торможении - значительные вибрации передней части. Управление нормальное, несколько хуже в поперечном отношении. Во время первого полета, который производился на высоте 200 м, с постоянным увеличением скорости до 120 км/ч: хорошая управляемость, летит плавно без вибраций, нос несколько поднят вверх (примерно 5°) и немного ухудшает обзор из кабины. Указатель скорости не был оттарирован и в строю с двумя Ми-1 показывал скорость на 20 км/ч меньше, чем на Ми-1, т. о. при первом полете истинная скорость была 140 км/ч."

Полеты продолжились, и 30 октября 1957 г. экипаж Капреляна поднял груз массой 12004 кг на высоту 2432 м. Достижение в два раза превзошло рекорд американского тяжелого вертолета S-56 и стало сенсацией. "Новый русский гигант Ми-6 может поднять любой самый большой западный вертолет с полной нагрузкой", - сообщила американская пресса.

В феврале 1958 г. завод No. 23 закончил сборку второго летного образца Ми-6. В отличие от предшественника, он был оснащен всеми предусмотренными по проекту агрегатами и оборудованием, т. е. имел двухпозиционное крыло (положения: полетное и для авторотации), систему внешней подвески, автопилот АП-31 и т. д. В том же году оба вертолета участвовали в воздушном параде в Тушино. В декабре 1958 г. заводские испытания Ми-6 с двигателями ТВ-2ВМ завершились.

Начало совместных государственных испытаний несколько задержалось из-за решения использовать на Ми-6 двигатели Д-25В, которые были созданы также в ОКБ П. А. Соловьева на основе самолетного ТРД Д-20П. При той же мощности, что и ТВ-2ВМ, они обладали меньшей длиной и массой. Однако новые двигатели имели иное направление вращения, поэтому редуктор Р-6 пришлось заменить на Р-7, попутно доработав систему маслопитания. Первый вертолет с новой силовой установкой завод No. 23 сдал весной 1959 г. Не дожидаясь окончания его заводских испытаний, было решено начать государственные на Ми-6 с двигателями ТВ-2ВМ. Полеты по их программе начались летом, и пока пилоты ГК НИИ ВВС осваивали машину, к испытаниям подключили вертолет с Д-25В, а его предшественника вернули в Захарково для переоснащения новыми двигателями.

Накануне госиспытаний и в период их проведения на Ми-6 был установлен ряд новых мировых рекордов. 16 апреля 1959 г. экипаж С. Г. Бровцева поднял груз массой 5 т на 5584 м, а экипаж Капреляна -10 т на 4885 м. В сентябре 1962 г. Ми-6 "забрался" на высоту 2738 м с небывалым грузом в 20,1 т (экипаж Капреляна). В рекордных полетах его взлетная масса достигала 48 т. Титул самого мощного Ми-6 уступил через 12 лет другому воздушному гиганту конструкции М. Л. Миля - двухвинтовому вертолету В-12, который был создан с использованием винтомоторных установок и ряда других частей, отработанных на Ми-6. Высокая энерговооруженность в сочетании с прекрасными аэродинамическими характеристиками позволили Ми-6 стать не только самым грузоподъемным, но и самым скоростным вертолетом мира. 21 сентября 1961 г. экипаж Н. В. Левшина достиг на нем скорости 320 км/ч, долгое время считавшейся недосягаемой для вертолетов. За это достижение Американское геликоптерное общество наградило ОКБ М. Л. Миля самым почетным в США Призом И. И. Сикорского "как признание выдающегося достижения в развитии вертолетостроительного искусства". Через два года экипаж Б. К. Галицкого добился еще большего успеха - Ми-6 прошел дистанцию в 100 км со скоростью 340,15 км/ч. Всего на машинах этого типа было установлено 16 мировых рекордов.

Госиспытания проходили с определенными проблемами и заняли более полутора лет, что в общем не так уж и много для вертолета нового поколения. Задержимся на нескольких эпизодах того периода. 5 сентября 1960 г. на Ми-6 с серийным номером 0104В испытывался режим авторотации. Вертолетом управлял экипаж во главе с летчиком-испытателем Н. В. Лешиным. При планировании на малом газу начался помпаж левого двигателя, который был сразу выключен. Лешин погасил вертикальную скорость и совершил вынужденную посадку по-самолетному в районе аэродрома. На пробеге передняя стойка шасси подломилась от удара о бугор, после чего вертолет пропахал еще 90 м. При ударе масло попало на двигатель и загорелось, но подоспевшая аэродромная команда успела потушить машину. Через 15 дней Лешин на Ми-6 No. 0205 выполнил первую плановую посадку на авторотации, которая тоже закончилась аварией. Вертолет коснулся земли хвостовой и основными опорами шасси и при переваливании на носовую опору три лопасти ударили по хвостовой балке. После каждого такого полета проводились соответствующие доработки вертолета или вносились необходимые изменения в методику его пилотирования. Выполнялись и дополнительные летные исследования. Так, после случившегося 5 сентября происшествия в октябре были проведены испытания Д-25В на помпаж и отказы в полете.

Постепенно "закрывались" все пункты программы госиспытаний. Так, в ноябре-декабре 1960 г. прошли испытания методики проверки соконусности вращения лопастей несущего винта. В январе 1961 г. отработали посадки на авторотации на аэродроме ГК НИИ ВВС в Чкаловской. До конца ноября завершили испытания системы внешней подвески с аварийным Соросом грузов, которые проводились в Захарково и над Медвежьими озерами. В июне-июле 1962 г. прошли испытания Д-25В с девятиступенчатым компрессором вместо восьмиступенчатого. В декабре 1962 г. госиспытания успешно завершились. В Заключении ГК НИИ ВВС говорилось: "Опытный десантно-транспортный вертолет Ми-6 с двумя ТВД Д-25В является самым большим вертолетом в мире и первым отечественным вертолетом с ТВД. По своим летно-техническим данным он превосходит все отечественные вертолеты и, главным образом, по десантной нагрузке, размерам грузовой кабины, количеству перевозимых десантников и боевой техники". В следующем году Ми-6 был официально принят на вооружение. В его летных испытаниях и освоении в эксплуатации принимали участие известные летчики-испытатели, в их числе: Г. В. Алферов, С. Г. Бровцев, Б. В. Земсков, Р. И. Капрелян, Г. Р. Карапетян, В. П. Колошенко, Н. В. Лешин, Е. Ф. Милютичев и др. За создание вертолета Ми-6 (и несколько лет спустя на его базе Ми-10) большая группа сотрудников завода No. 329 получила высокие правительственные награды. Государственная премия за 1968 г. была присуждена: М. Л. Милю, В. П. Ла-писову, А. В. Некрасову, М. А. Лейканду, П. А. Соловьеву, М. Н. Пивоварову, В. Т. Мацицкому, Д. М. Чумаченко, Л. Н. Марьину, Г. П. Калашникову, И. П. Эвичу и О. В. Успенскому.

Ввиду большой заинтересованности Вооруженных Сил в тяжелых вертолетах правительственное решение о запуске Ми-6 в серийное производство последовало почти за два года до завершения госиспытаний. Кроме завода No. 23, осваивать новое изделие начали и на заводе No. 168 в Ростове-на-Дону, где уже в 1959 г. собрали первые четыре серийные машины. Для доводки и модификации вертолета при заводе No. 168 был организован филиал ОКБ Миля. Выпуск Ми-6 на этом предприятии продолжался до 1980 г., когда его на стапелях сменил аппарат нового поколения Ми-26. Всего ростовчане построили 874 Ми-6. Временами выпуск достигал 74 машины в год (1974 г.). А вот в Москве Ми-6 строился недолго - до 1962 г. После выпуска пятидесятого вертолета завод No. 23 перешел на выпуск только космической техники.

ОКБ Миля постоянно совершенствовало вертолет. Ресурс его основных частей постоянно увеличивался: 1957 г. - 50 часов, 1961 г. - 200, 1965 г. - 500, 1969 г. - 800 и в 1970-е гг. был доведен до полутора тысяч часов. Вскоре после начала испытаний на главном шасси Ми-6 установили двухкамерные амортизационные стойки и внедрили систему перетекания с пружинным демпфером, соединяющую камеры. Это нововведение, разработанное под руководством О. П. Бахова и Б. Ю. Костина, позволило свести к минимуму вероятность возникновения земного резонанса. В 1962 г. Ми-6 приспособили для транспортировки разборной буровой установки БУ-75 БрМ и другого оборудования для нефтеразведки. Доработки коснулись системы внешней подвески и оборудования внутри грузовой кабины. В том же году для удобства запуска двигателей был установлен бортовой турбогенератор АИ-8, опробовано размещение внутри грузовой кабины двух дополнительных топливных баков по 2260 л каждый, обеспечивших перегоночную дальность полета 1450 км. Управляемое крыло заменили фиксированным, что уменьшило его массу и упростило управление вертолетом. В следующем году была усилена конструкция стабилизатора. В 1968 г. на Ми-6 испытывались лопасти со стальным лонжероном и стеклопластиковым каркасом, а в 1972 г. - облегченные лопасти с уменьшенной толщиной стенки лонжерона. В том же году испытывались и несколько экспериментальных рулевых винтов с совмещенными шарнирами, металлическими и стеклопластиковыми лопастями. В силовой установке Ми-6 были опробованы четыре вида пылезащитных устройств, а с 1972 г. внедрена система заполнения топливных баков нейтральным газом. Совершенствовалось и приборное оборудование вертолета. Вслед за внедрением нового автопилота в 1967 г. был установлен стабилизатор оборотов несущего винта. Неоднократно опробовалась система внешней подвески с увеличенной до 12 т грузоподъемностью, прорабатывались варианты перевозки особо тяжелых грузов на единой подвеске несколькими вертолетами и т. д.

В 1965 г. Ми-6 был с большим успехом продемонстрирован на Международном авиасалоне в Ле Бурже. С того времени вертолет неоднократно представлял отечественное вертолетостроение на крупнейших зарубежных выставках и авиационных праздниках.

Полеты продолжились, и 30 октября 1957 г экипаж Капреляна поднял груз массой 12004 кг на высоту 2432 м Достижение в два раза превзошло рекорд американского тяжелого вертолета S-56 и стало сенсацией "Новый русский гигант Ми-6 может поднять любой самый большой западный вертолет с полной нагрузкой" - сообщила американская пресса

Вертолет выполнен по одновинтовой схеме с крылом, двумя ГТД и трехопорным шасси.

    Фюзеляж цельнометаллический, каркасной конструкции. В носовой части размещаются кабины экипажа, передняя для штурмана, средняя для двух летчиков и задняя для радиста и борттехника. В центральной части фюзеляжа размещается грузовая кабина размерами 12 х 2.65 х 2.5м и объемом около 80м3, грузовым люком размерами - 2.65 х 2.7м с открывающимися в стороны створками и грузовым трапом, рассчитанная на перевозку грузов массой до 12т, или до 65 пассажиров на откидных сиденьях (в экстремальных ситуациях в кабине перевозилось до 150 пассажиров), или 41 раненый на носилках с двумя санитарами на откидных сиденьях; на правом борту кабины расположены дверь и девять окон, на левом - две двери и семь окон. В полу грузовой кабины имеется грузовой люк, закрывающийся створками.

   Хвостовая балка полумонококовой конструкции, отделяемая, крепится к фюзеляжу болтами, заканчивается концевой балкой. На хвостовой балке установлен управляемый стабилизатор, а на концевой балке - фиксированный руль направления.

   Крыло разрезное, имеет центропланную балку и консоли с лонжероном кессонного типа, носовой и хвостовой частями и законцовкой. Крыло рассчитано на максимальную нагрузку, равную 25% полетной массы, имеет профиль ЦАГИ П35 с относительной толщиной у корня 15% и на конце 12%. Левая консоль имеет угол заклинения14°15', а правая - 15°45'.

    Шасси трехопорное, неубирающееся, с жидкостно-газовыми амортизаторами; передняя опора с двумя самоориентирующимися колесами размерами 720 х 310мм; главные опоры форменного типа имеют по одному тормозному колесу размерами 1320 х 480мм и давлением 7 кг/см2; на хвостовой балке имеется хвостовая опора; шасси позволяет производить взлет и посадку вертикально и по самолетному типу.

   Несущий винт пятилопастный, с шарнирным креплением лопастей и гидравлическими демпферами наклонен вперед на 5°. Лопасти цельнометаллической конструкции, прямоугольной формы в плане, с профилями NACA 230М и ЦАГИ с относительной толщиной 17.5% у конца и 11% на конце и углом закрутки- 6°. Хорда лопасти 1м. Лопасти имеют стальной лонжерон из цельной холоднокатаной трубы из стали 40ХНМА длиной 15.61м с различной толщиной стенки и формой поперечного сечения. К лонжерону присоединяется 20 секций, состоящих из носовой части с противовесом и противообледенительным пакетом и хвостовой части с сотовым заполнителем, и концевой обтекатель. Лопасти имеют электрическую противообледенительную систему, окружная скорость концов лопастей 220м/с.

   Рулевой винт четырехлопастный, толкающий/ диаметром 6.3м с лопастями трапециевидной формы в плане, с профилем NACA 230 и переменной относительной толщиной. Лопасти деревянные, с лонжероном из дельтадревесины и стальным наконечником, имеют оковку носка и противообледенительную систему.

   Силовая установка состоит из двух турбовальных ГТД-25В Пермского НПО "Авиадвигатель" со свободной турбиной, установленных рядом сверху фюзеляжа в обтекателе, двигатель имеет девятиступенчатый компрессор и двухступенчатую турбину. Длина двигателя 2.74м, ширина 1.09м, высота 1.16м, сухая масса со всеми агрегатами 1344 кг, взлетная мощность двигателя 4045 кВт.

   Топливная система выполнена по двухпроводной схеме, топливо содержится в 11 мягких баках общей емкостью 3250л, для увеличения дальности полета предусмотрена установка двух подвесных баков по 2250л и дополнительных баков емкостью 4500л в грузовой кабине.

   Трансмиссия состоит из главного, промежуточного и хвостового редукторов, тормоза несущего винта и привода вентилятора. Главный редуктор Р-7 четырехступенчатый и обеспечивает также привод вентилятора для охлаждения маслорадиаторов, редуктора и двигателей.

   Система управления дублированная, с жесткой и тросовой проводкой и гидроусилителями. На вертолете установлен автопилот, обеспечивающий стабилизацию по курсу, крену, тангажу и высоте полета.

   Оборудование: две гидравлические системы давлением 12.8-15.3МПа обеспечивают привод гидроусилителей и агрегатов управления, вспомогательная система обеспечивает привод стеклоочистителей грузовых створок и трапов и т. д. Воздушная система давлением 4.95МПа служит для торможения колес, управления заслонками перепуска воздуха и системы отопления. На вертолете установлены УКВ- и КВ-радиостанции, СПУ, радиовысотомер и радиокомпас.

   Вооружение. На некоторых военных вертолетах в носовой части устанавливается пулемет А 12.7 калибром 12.7мм на ограниченно подвижной установке НУВ-1В с коллиматорным прицелом К-10Т.

Модификации :

Ми-6	первая серийная модификация.
Ми-6А	Новая базовая модификация вертолёта, созданная в 1971 году в результате многочисленных доработок.
Ми-6АТЗ	Топливозаправщик на базе транспортного вертолёта Ми-6А.
Ми-6ВКП	Воздушный командный пункт.
Ми-6М	Базовый противолодочный вертолёт, работы над которым велись в 1958 году.
Ми-6МЭ	Экспортный противолодочный вертолет.
Ми-6П	Пассажирская модификация вертолёта (Салон), созданная в 1965 году.
Ми-6ПЖ	Пожарный вариант.
Ми-6ПП	Постановщик помех системам радиотехнической разведки и обнаружения типа АВАКС. Серийно не выпускались.
Ми-6ПРТБВ	Подвижная ракетно-техническая база вертолётного типа.
Ми-6ПС	Поисково-спасательный вертолёт.
Ми-6РВК	Ракетно-вертолётный комплекс.
Ми-6С	Санитарный для перевозки 41 больного на носилках в сопровождении двух медработников.
Ми-6ТЗ	Топливозаправщик для сухопутных войск и авиации.
Ми-6ТП	Транспортно-пассажирский с откидными сиденьями на 65 человек.
Ми-10	"Воздушный кран", вариант для перевозки грузов на внешней подвеске.
Ми-22 (Ми-6АЯ)	Воздушный командный пункт.

ЛТХ:

Модификация	Ми-6
Диаметр главного винта, м	35.00
Диаметр хвостового винта, м	6.30
Длина,м	33.18
Высота ,м	9.86
Масса, кг
пустого	26500
нормальная взлетная	39700
максимальная взлетная	41700
Тип двигателя	2 ГТД ПНПП Авиадвигатель (Соловьев) Д-25В
Мощность, кВт	2 х 4100
Максимальная скорость, км/ч	250
Крейсерская скорость, км/ч	200
Практическая дальность, км	500
Практический потолок, м	4500
Статический потолок, м	2500
Экипаж, чел	5
Полезная нагрузка:	до 61 солдата или 6000 кг в кабине (до 12000 кг максимально) или 8000 кг на внешней подвеске один 12.7-мм пулемет

Доп. информация :

Чертеж "Миль Ми-6 (1)"
Чертеж "Миль Ми-6 (2)"
Чертеж "Миль Ми-6 (3)"
3D модель "МИ-6"
Книга "Техническое описание вертолета Ми-6 (djvu)"
Книга "Практическая аэродинамика вертолета Ми-6"
Книга "РЭ иТО Миль Ми-6"
Фотографии:

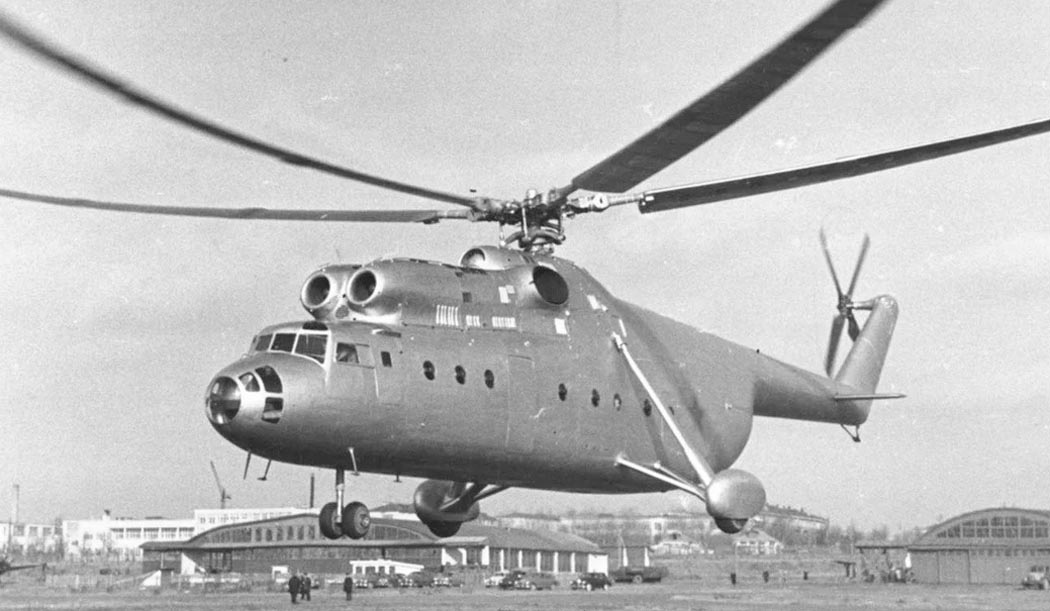

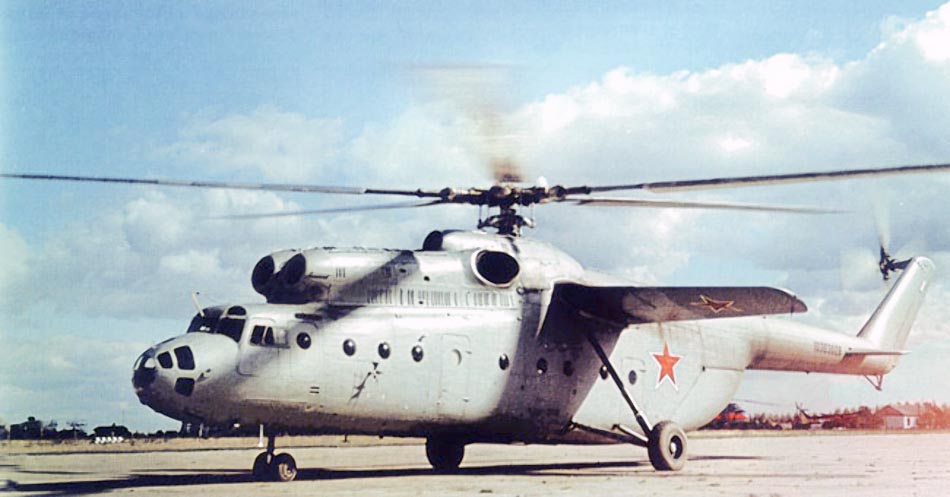

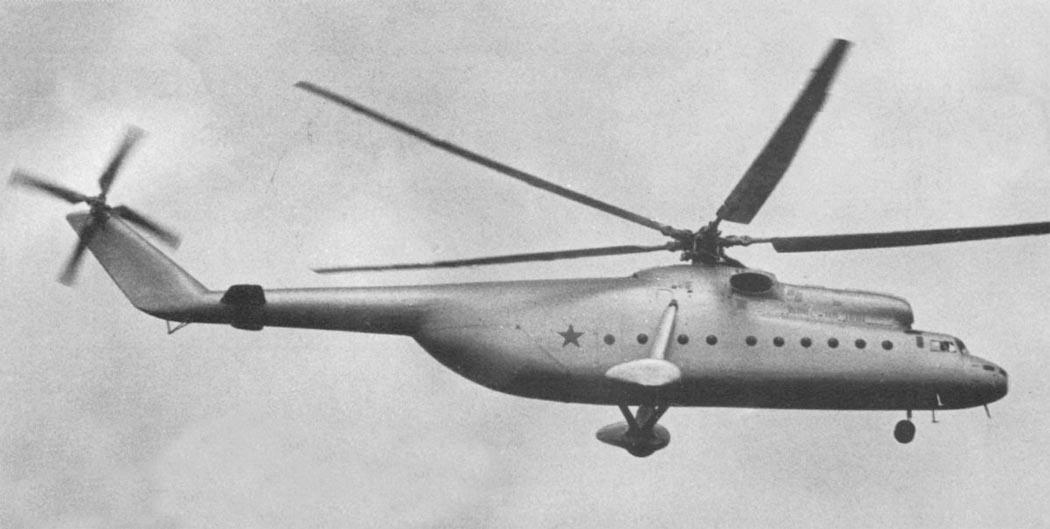

Первый опытный Ми-6 (В-6)

Первый опытный Ми-6 (В-6)

Второй опытный Ми-6

Ми-6 с двигателями ТВ-2В на испытаниях

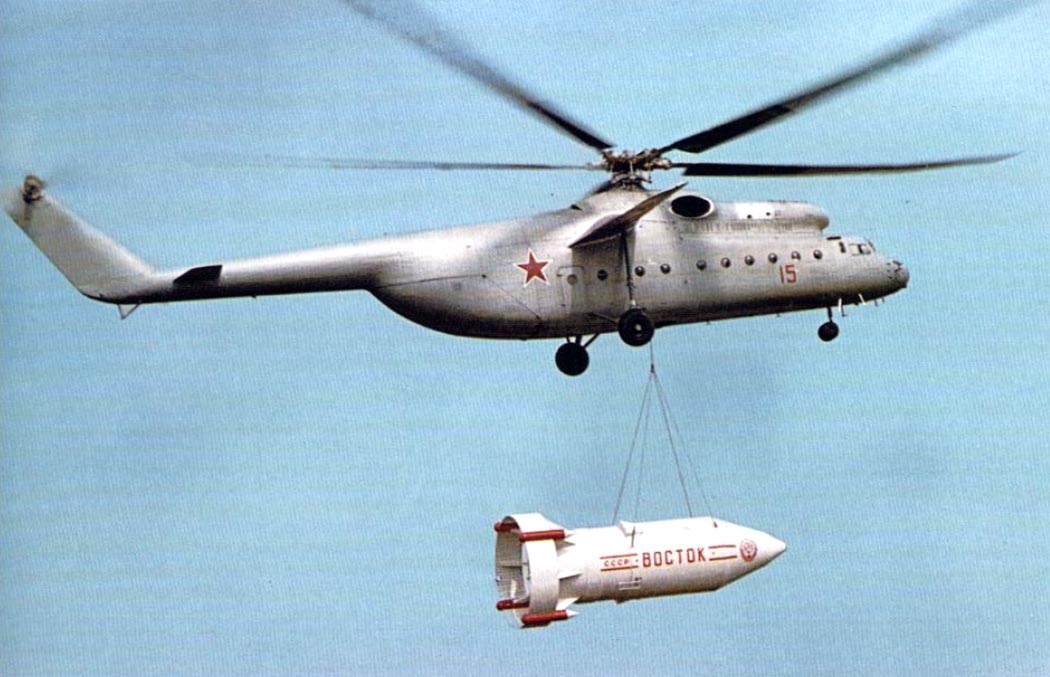

Ми-6 с макетом комического корабля "Восток"

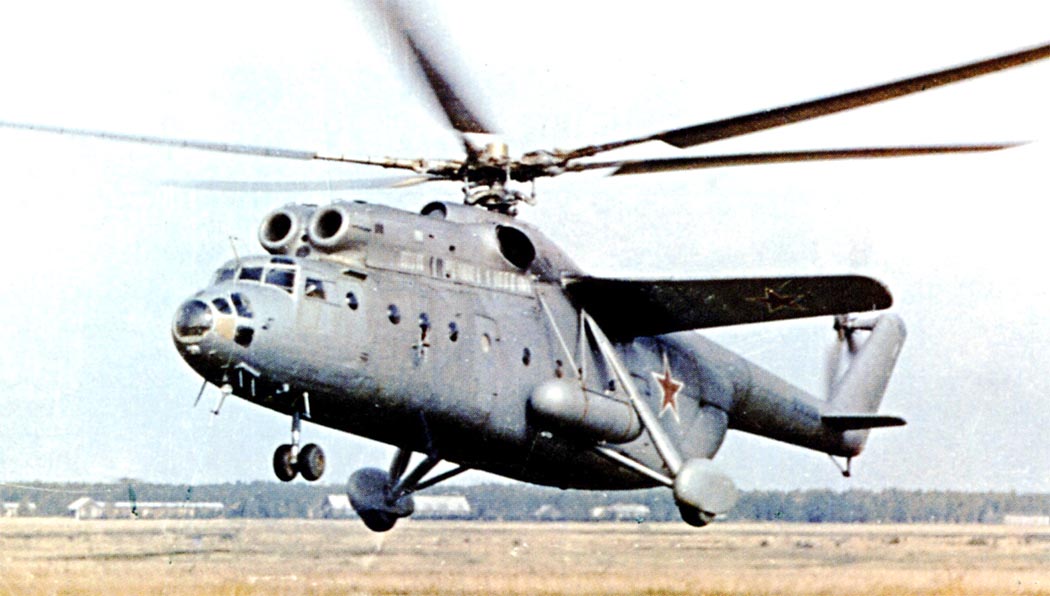

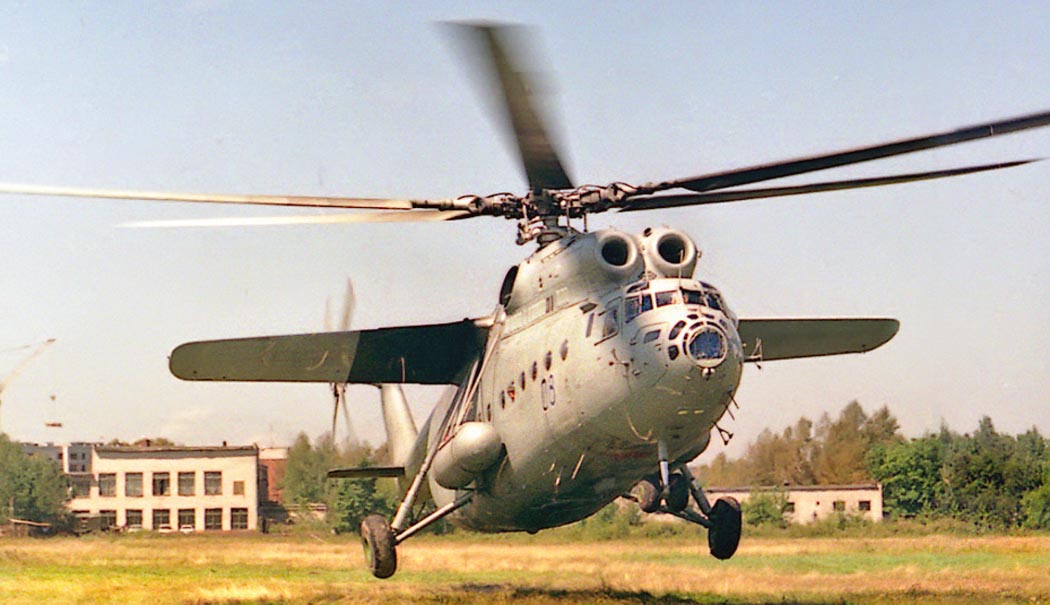

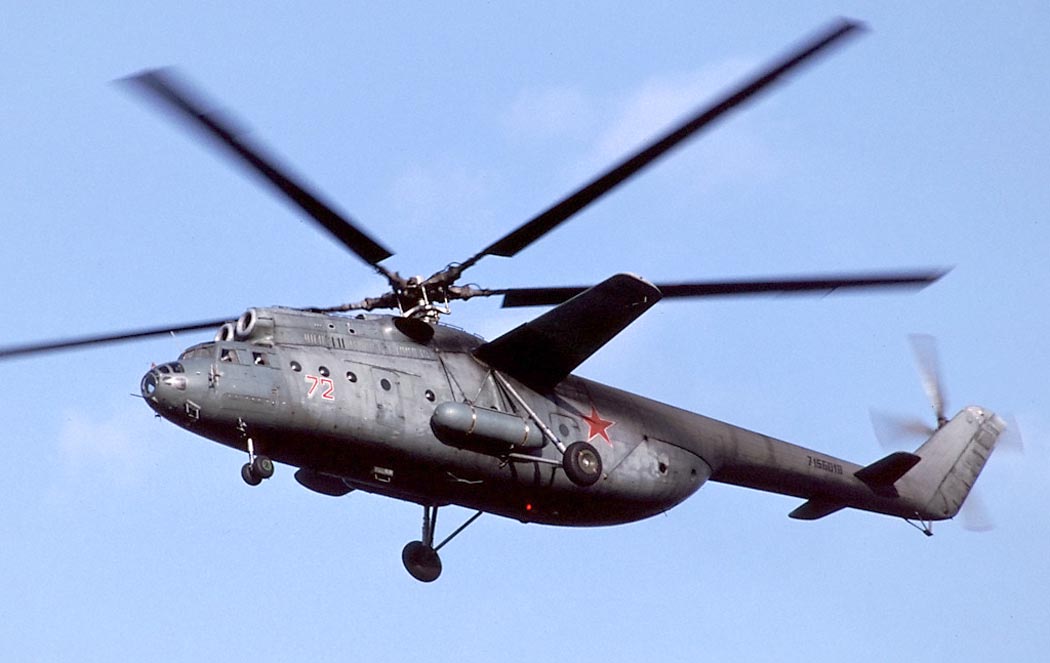

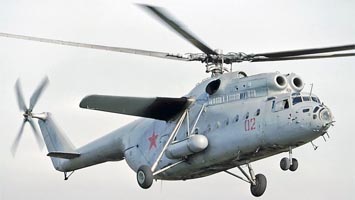

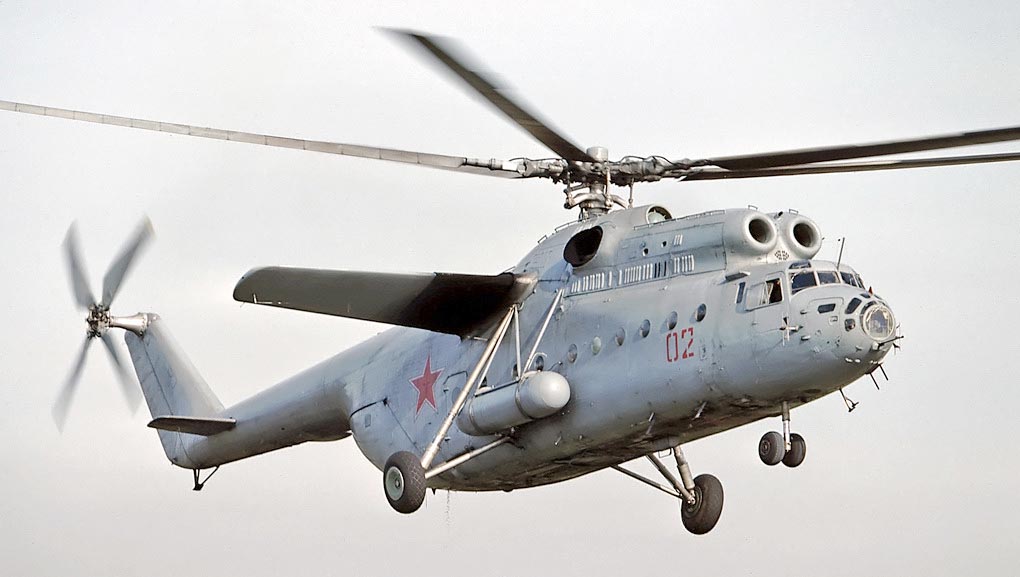

Ми-6

Ми-6

Ми-6

Ми-6

Ми-6 на испытаниях

Третий летный экземпляр Ми-6 с двигателями Д-25В

Ми-6

Ми-6 (c) Алексей Матвиенко

Ми-6

Ми-6 (c) y Pieter van Polanen

Ми-6 (c) Rob Schleiffert

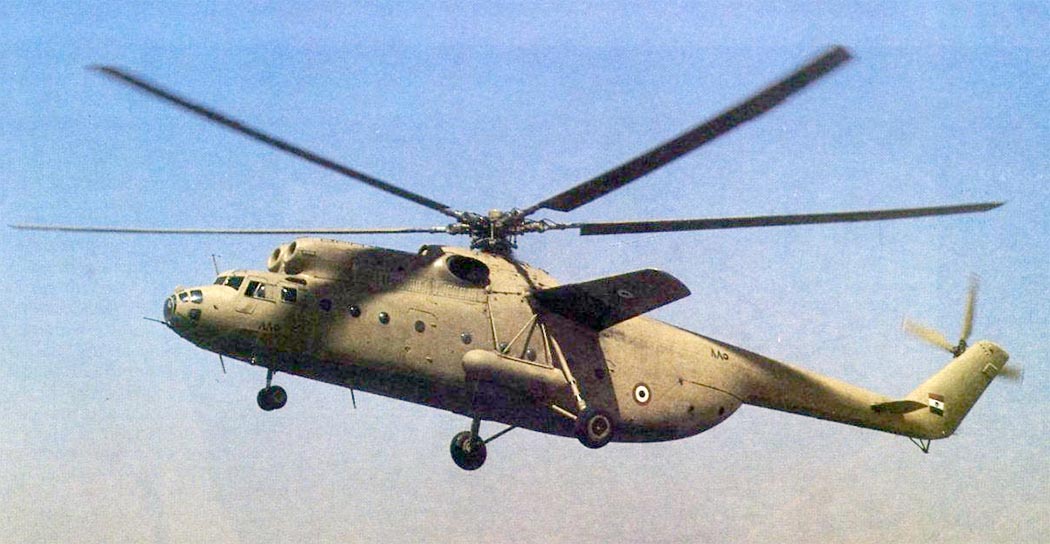

Ми-6 ВВС Египта

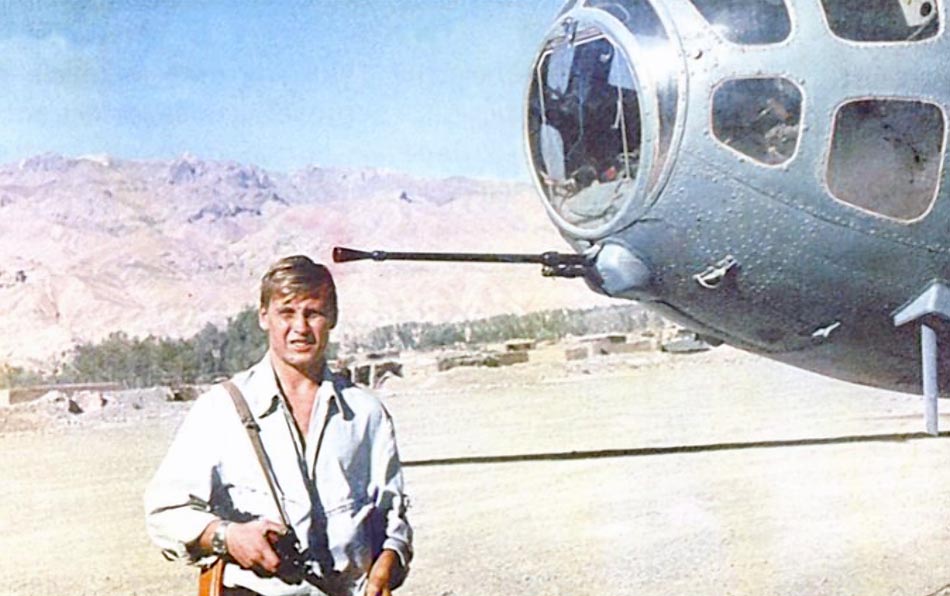

Носовая часть Ми-6 с пулеметом А-12,7 на установке НУВ-1В

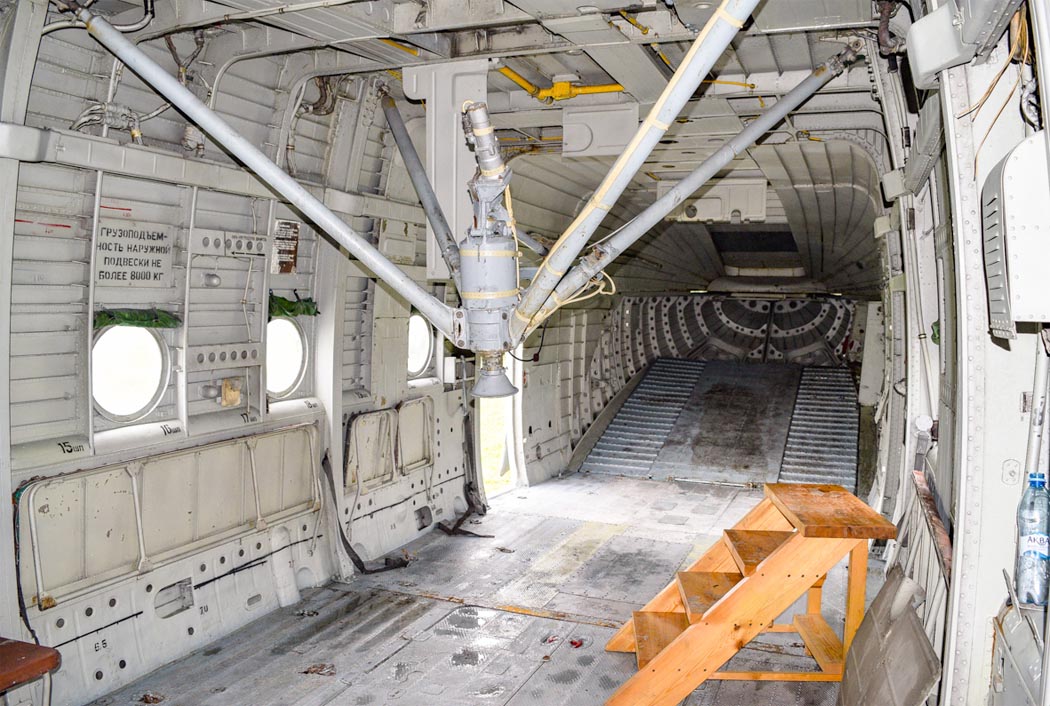

Грузовой отсек Ми-6 (c) Александр Листопад

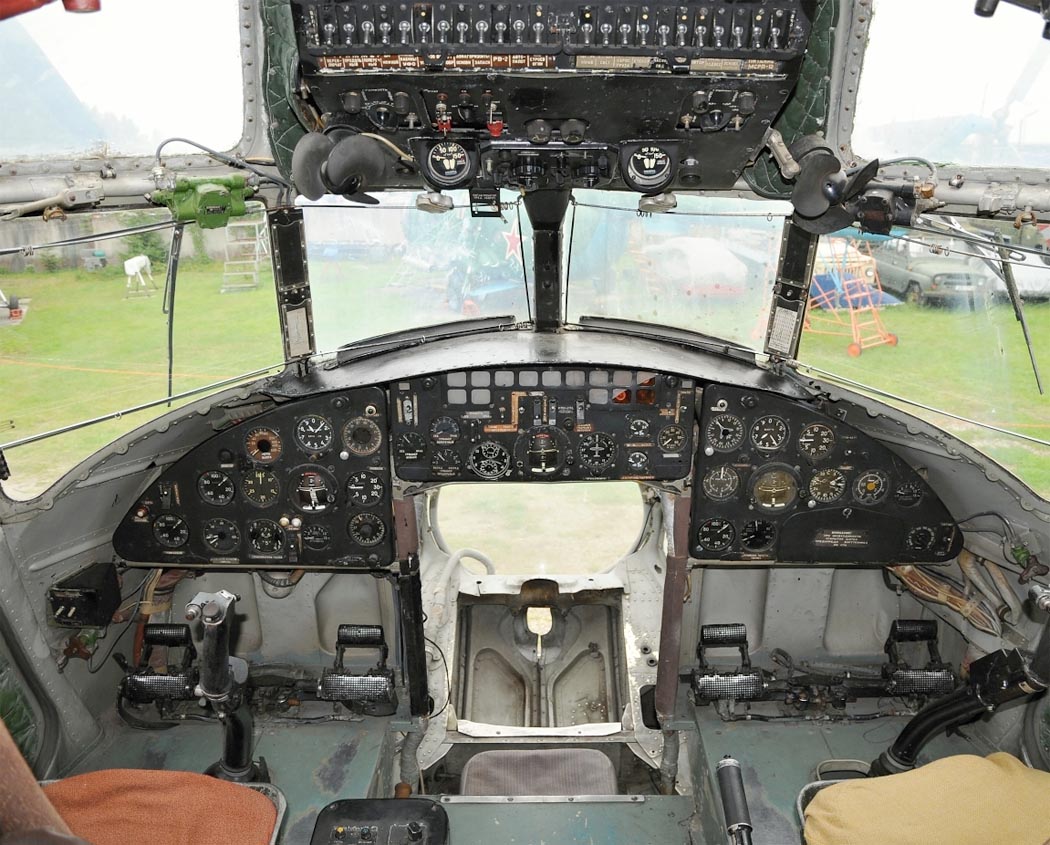

Кабина пилотов Ми-6 (c) Pene

Схемы:

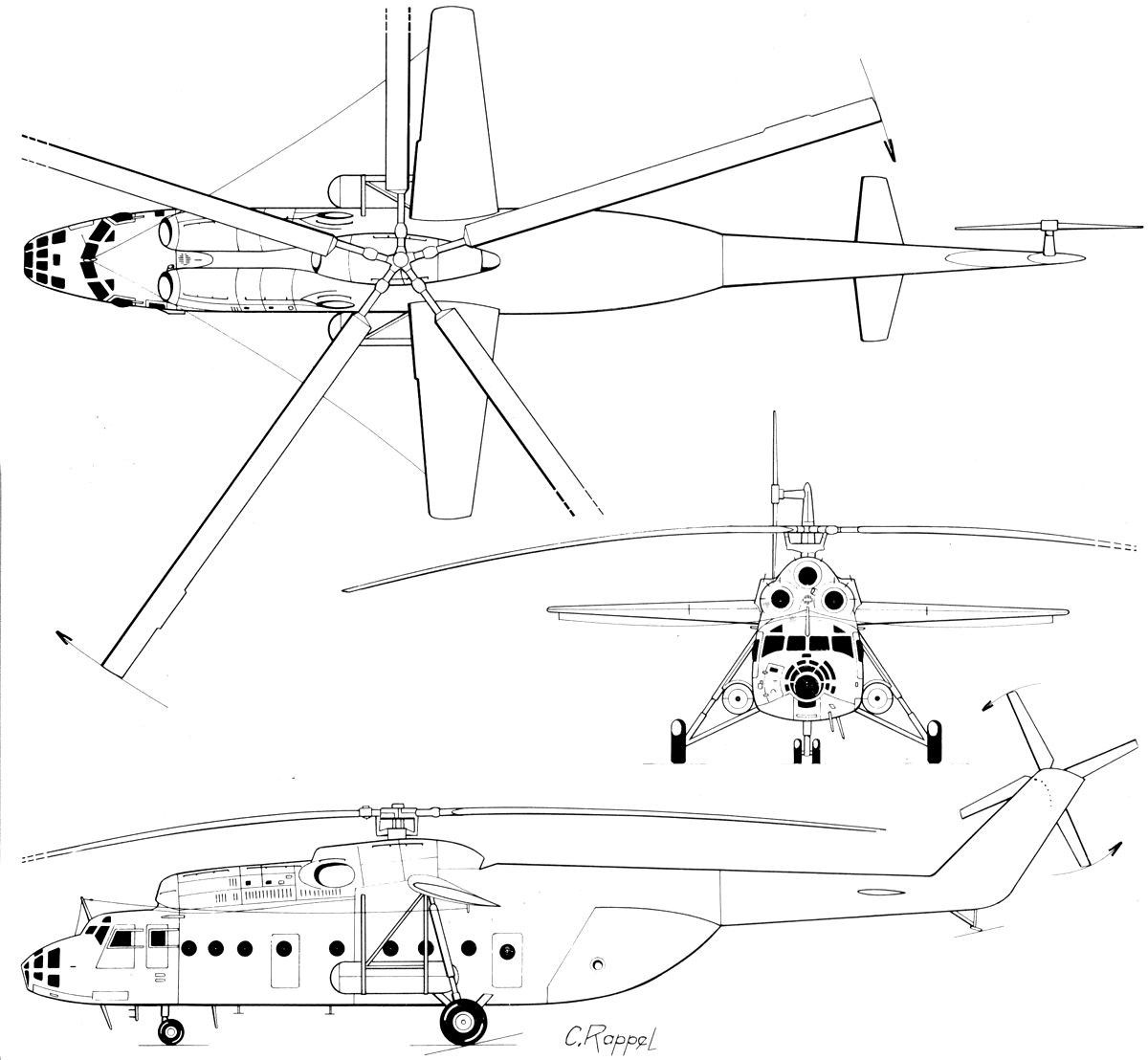

Ми-6

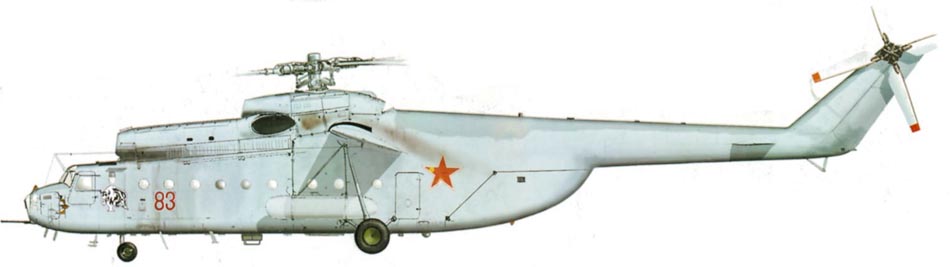

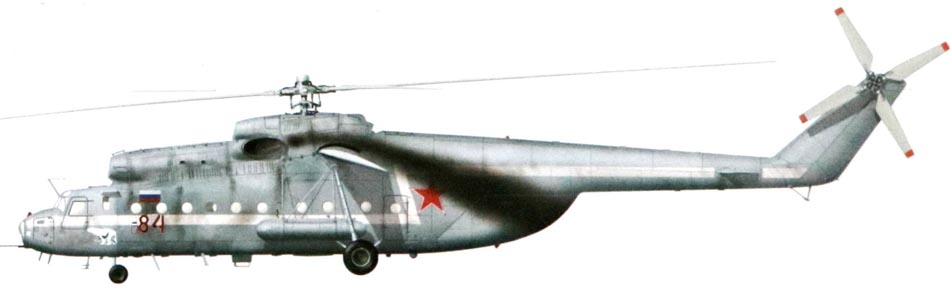

Варианты окраски:

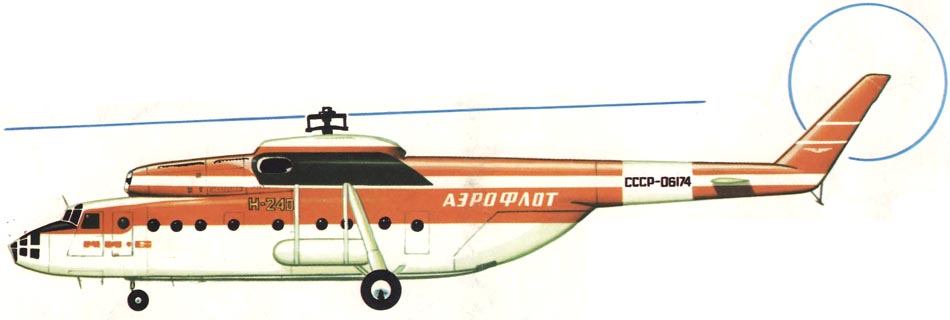

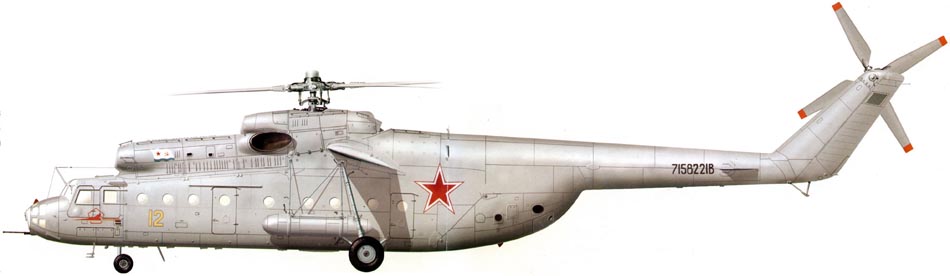

Ми-6 Аэрофлота

Армейский Ми-6, Чечня, 1995 год (c) В.Золотов

Армейский Ми-6 из 280-го полка, Афганистан, 1980 год (c) В.Мильяченко

Армейский Ми-6 из 280-го полка, Афганистан, 1985 год (c) В.Мильяченко

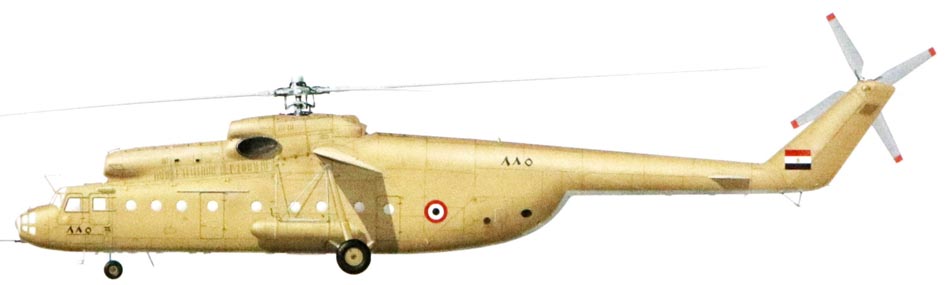

Ми-6 ВВС Египта (c) В.Золотов

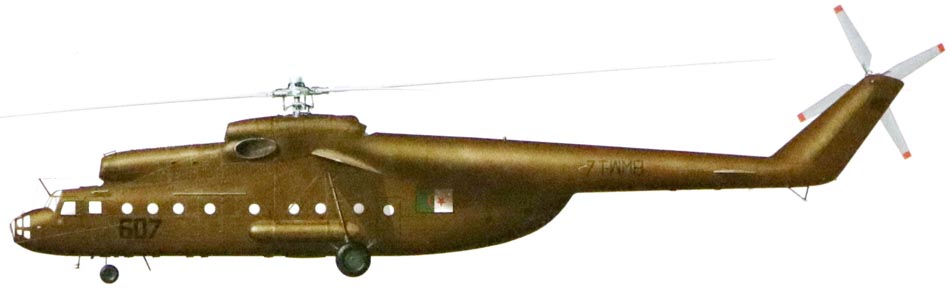

Ми-6 ВВС Алжира (c) В.Золотов

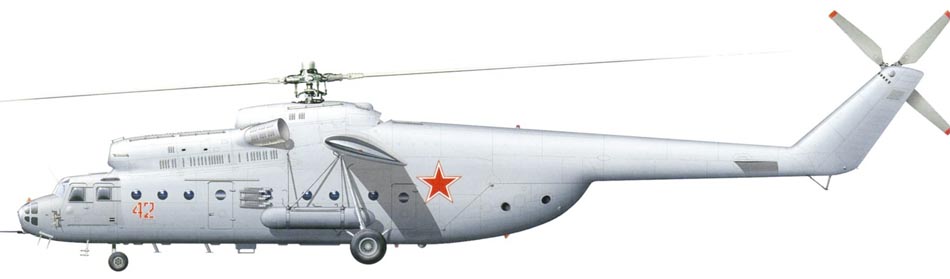

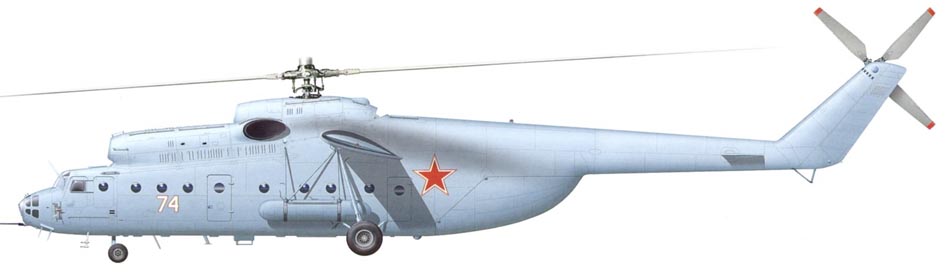

Армейский Ми-6
