   S-61

Разработчик: Sikorsky
Страна: США
Первый полет: 1959
Тип: Многоцелевой транспортный вертолет
  ЛТХ     Доп. информация



     Вертолет Sikorsky S-61 разработан американской фирмой Sikorsky Aircraft в соответствии с контрактом, заключенным ею 24 декабря 1957г. с ВМФ США. Контрактом предусматривалось создание двухдвигательного вертолета-амфибии с большим радиусом действия, предназначенного для поиска, обнаружения и уничтожения подводных лодок противника, а также для проведения поисково-спасательных операций.

    Первый полет опытного образца вертолета состоялся 11 марта 1959г. (фирменное обозначение вертолета S-61, первоначальное военное обозначение - HSS-2), серийное производство было начато в 1961 году. Было построено 796 вертолетов S-61 всех модификаций; кроме того, по лицензии построено более 613 вертолетов, в том числе 328 в Англии, более 100 в Италии и 185 в Японии.

     Вертолет построен по одновинтовой схеме с рулевым винтом и трехстоечным убирающимся в полете колесным шасси. Цельнометаллический фюзеляж: полумонококовой конструкции выполнен с широким использованием нового по тем временам авиационного материала - титана, некоторые несиловые элементы изготовлены из композиционных материалов. В связи с необходимостью обеспечить возможность посадки вертолета на воду, нижняя часть фюзеляжа выполнена водонепроницаемой, разделенной на герметичные отсеки. Этой части фюзеляжа придана форма лодки, она имеет скулы, редан, килеватость. По обеим сторонам фюзеляжа, установлены улучшающие устойчивость вертолета на воде сравнительно большие поплавки, в которые в полете убираются основные стойки колесного шасси. Хвостовое колесо шасси в полете нс убирается, оно выполнено самоориентирующимся. Поплавки используются также для размещения дополнительных надувных баллонетов.

     В передней и средней частях фюзеляжа расположены соответственно кабина экипажа и грузовая кабина. Доступ в рассчитанную на двух летчиков кабину экипажа обеспечивается через установленную по левому борту сдвижную дверь. Большая сдвижная дверь грузовой кабины установлена по правому борту. Грузовая кабина имеет размеры 7.6х1.98х1.32м, площадь ее пола 15.1м2, объем 28.9м3.

      Фюзеляж, вертолета плавно переходит в хвостовую балку, заканчивающуюся выполненной в виде киля хвостовой балкой. На концевой балке слева установлен пятилопастный рулевой винт, а справа, смонтировано горизонтальное оперение. Для обеспечения возможности базирования вертолета на кораблях хвостовая балка и пластиковые лопасти пятилопастного несущего винта могут складываться.

     Два газотурбинных двигателя Т58 модификаций GE-5, GE-8 или GE-10 американской фирмы General Electric установлены над средней частью фюзеляжа. Двигатели имеют отдельные, защищенные от попадания брызг воды воздухозаборники, а также независимые системы подачи топлива и смазки. Топливо находится в баках (суммарная емкость 3636л) под полом грузовой кабины, в которой могут быть установлены два бака емкостью по 800л. Как альтернативный вариант возможна установка двух подвесных баков емкостью по 400л.

      В целом конструкция вертолета оказалась весьма удачной: в 1961-1962 годах на нем было установлено пять мировых рекордов скорости, в том числе абсолютный - 339км/ч на базе 19км. В марте 1965 года установлен мировой рекорд дальности полета по прямой - 3389км, а в июле 1967 года два вертолета поисково-спасательной модификации НН-3 совершили при девяти дозаправках в воздухе беспересадочный перелет через Атлантику, пролетев 6710км за 30 часов 46 минут.

    Выпускавшиеся многочисленные модификации вертолета можно условно разделить на три группы: противолодочные вертолеты-амфибии на базе SH-3, сухопутные транспортно-десантные и поисково-спасательные вертолеты на базе СН-3 и серия гражданских модификаций на базе S-61N и S-61L








 ЛТХ:
Модификация   S-61A
Диаметр главного винта, м   18.90
Диаметр хвостового винта, м   3.23
Длина,м   16.69
Высота ,м   5.13
Масса, кг
  пустого   5382
  нормальная взлетная   8449
  максимальная взлетная   9299
Внутренние топливо, л   3180
Тип двигателя   2 ГТД General Electric T58-GE-10
Мощность, кВт   2 х 1044
Максимальная скорость, км/ч   267
Крейсерская скорость, км/ч   219
Практическая дальность, км   1005
Скороподъемность, м/мин   670
Практический потолок, м   4480
Статический потолок, м   3200
Экипаж, чел   2 пилота
Полезная нагрузка:   2269 кг груза в кабине или 3629 кг груза на подвеске


 Доп. информация :


  Фотографии:

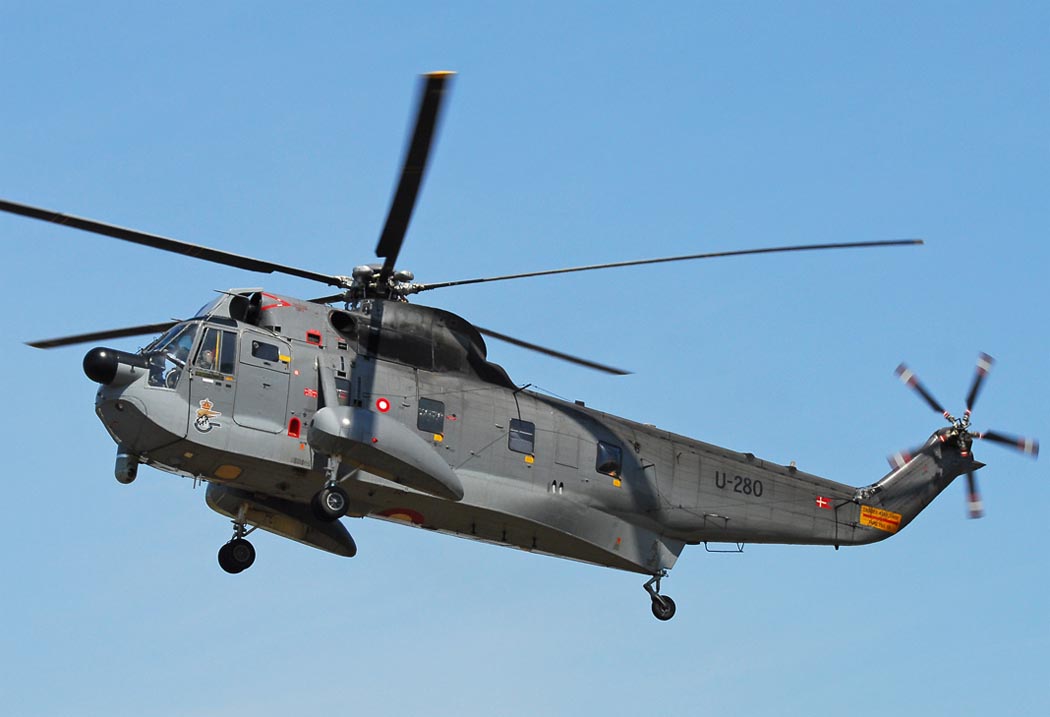

 S-61A-1 Sea King (c) Kurt Saxkjaer

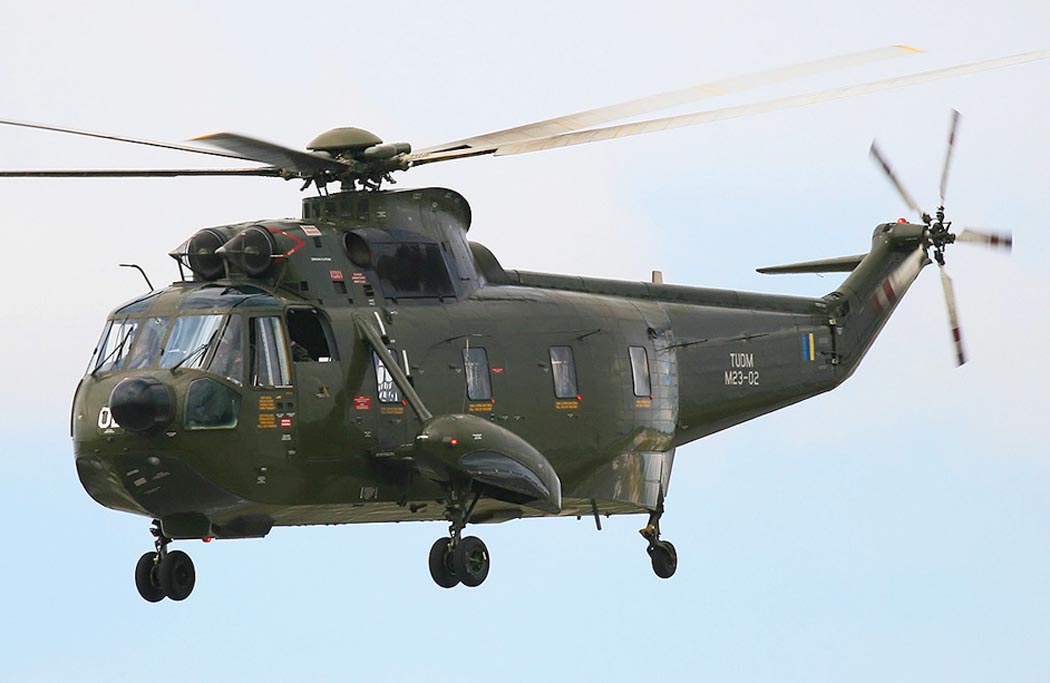

 S-61A-4 Nuri (c) Goh Weiyang

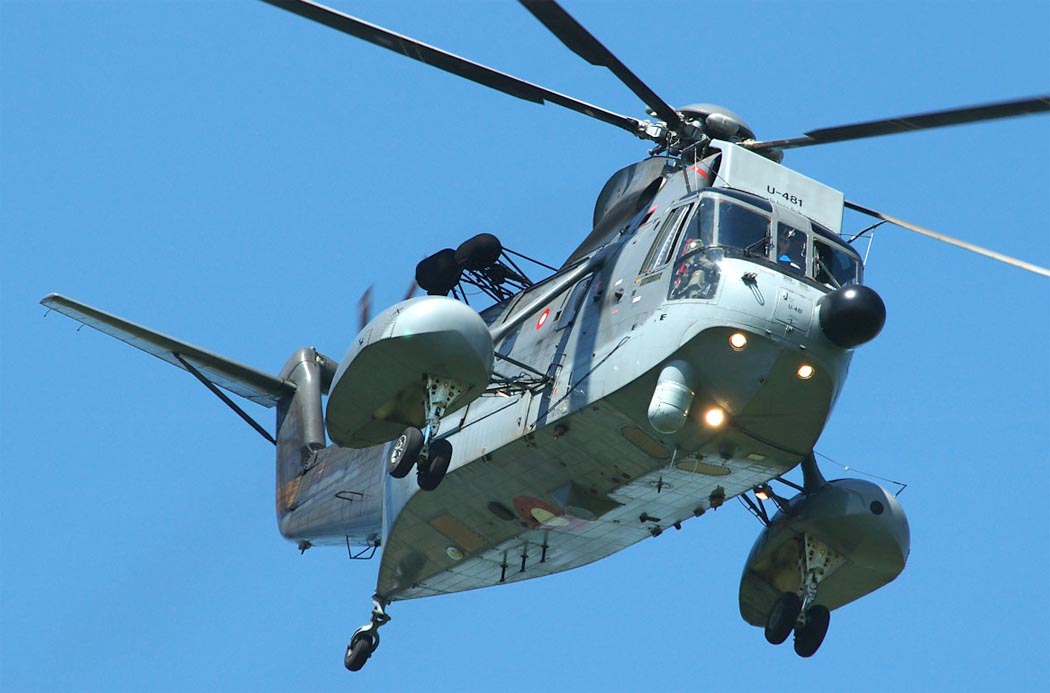

 S-61A-5 Sea King (c) Jan Jorgensen

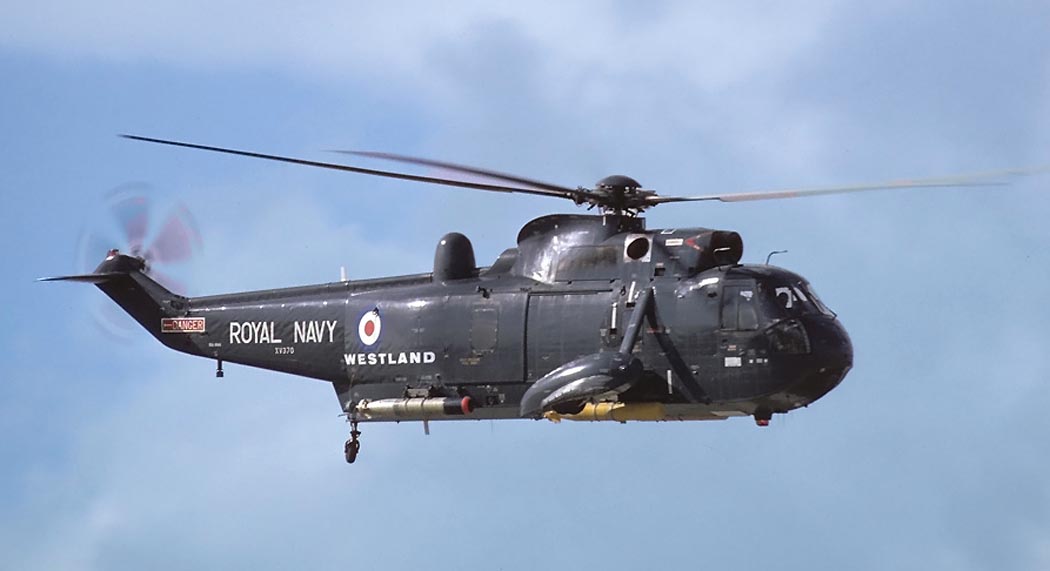

 S-61D-2 Sea King (c) Alex Christie

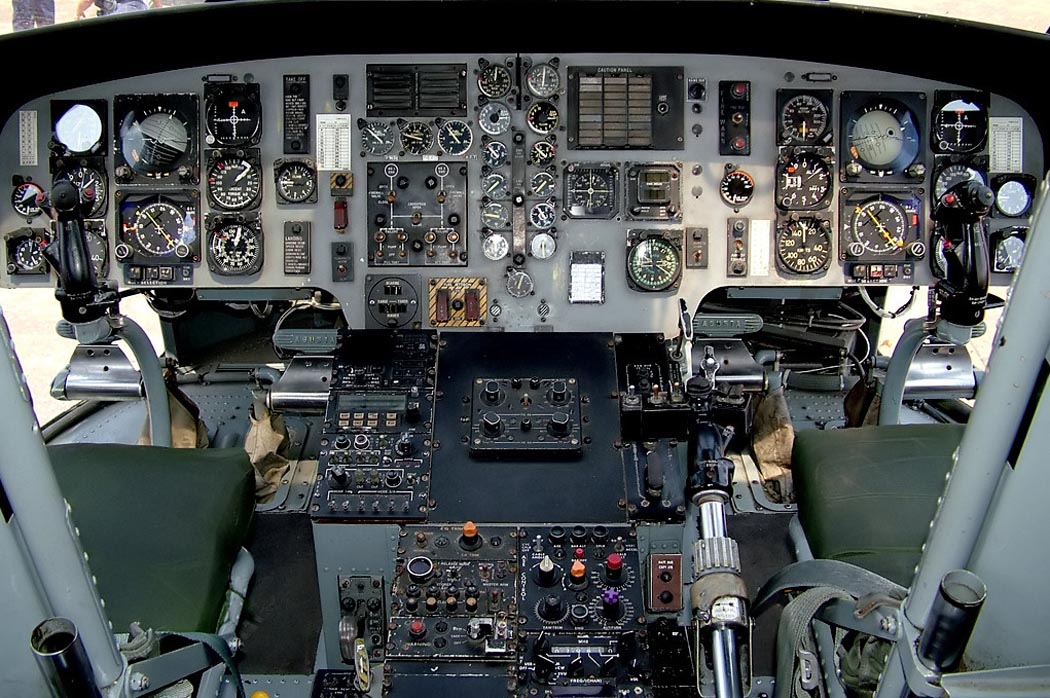

 Кабина S-61D-3 Sea King (с) Renato Spilimbergo Carvalho







Список источников:

Максим Старостин. Все вертолеты Мира. Sikorsky S-61 / SH-3 "Sea King"
Е.И.Ружицкий. Вертолеты
G.Apostolo. The Illustrated Encyclopedia of Helicopters
