Идея применить вертолет в качестве летающегокрана появилась вскоре после начала массового использования винтокрылых машин. Первые специализированные вертолеты-краны "Хьюз" ХН-17, "Мак-Доннелл-120" и "Омега" SB-12 появились в 1950-е гг. в США. Вслед за ними за дело взялась фирма И. Сикорского, разработки которой оказались значительно удачнее предшественников. Сначала на базе тяжелого транспортного S-56 был создан экспериментальный S-60, конструкцию которого максимально оптимизировали для достижения наибольшей весовой отдачи: вместо фюзеляжа применили тонкую балку, использовали легкое трехопорное шасси. Развитием этой концепции стал S-64, предъявленный миру в 1962 г., на котором даже не стали устанавливать капоты двигателей. Вертолет мог перевозить на внешней подвеске 9 т на расстояние 85 км, а грузоподъемность его поздних модификаций была доведена до 12т. Машина вошла в число лучших разработок знаменитой компании, она выпускалась до 1973 г. и была растиражирована почти в 100 экземплярах. S-64 благополучно эксплуатируются и в наши дни, выполняя самые разные работы в различных уголках планеты.

В Советском Союзе тоже проявлялся немалый интерес к вертолетам-кранам. Сначала в этой ипостаси применяли Ми-4, а с появлением в 1957 г. могучего Ми-6 и его стали активно задействовать в подобных операциях. Использование "шестерки" позволяло радикально сократить сроки монтажно-строительных работ и давало впечатляющий экономический эффект. Решение создать на его базе специализированный воздушный кран сулило еще большие выгоды и, кроме того, позволяло получить такую машину быстро, относительно дешево, увеличить ее надежность, существенно упростить задачу промышленности при налаживании серийного выпуска и облегчить освоение в эксплуатации.

Работы над новым аппаратом, получившим обозначение В-10, начались в соответствии с Постановлением Совмина СССР от 20 февраля 1958 г. Перед ОКБ-329, которое возглавлял М. Л. Миль, стояла задача создать специализированный вертолет-кран, способный перевозить на внешней подвеске грузы, размеры которых не позволяли транспортировать их внутри Ми-6. Вертолет должен был доставлять 12 т на 250 км и 15 т на более близкие расстояния. Разработкой В-10 руководил заместитель главного конструктора Н. Г. Русанович. Ведущим конструктором сначала назначили М. Н. Пивоварова, продолжавшего заниматься Ми-6. Когда объем работ по "десятке" существенно возрос, вертолет получил "своего" ведущего, которым стал Л. Н. Бабушкин. Проектирование сопровождалось различными исследованиями, в том числе продувками моделей в аэродинамических трубах.

Машину предполагалось использовать как в народном хозяйстве, так и в Вооруженных Силах. Требования военных существенно отразились на ее облике. Прежде всего следовало создать фюзеляж с достаточно объемной грузовой кабиной, предназначенной для размещения группы сопровождения и системы обогрева спецгрузов, которые предстояло перевозить на внешней подвеске. В итоге кабина вмещала до 28 человек либо до 3 т груза, который можно было загружать через заднюю боковую дверь с помощью стрелы с лебедкой. Для одновременного отрыва колес шасси от земли, а также устранения возможности крена и скольжения вертолета на взлетно-посадочных режимах среднюю часть фюзеляжа вместе с силовой установкой (СУ) и главным редуктором (следовательно и осью несущего винта) повернули на 1°30' вправо относительно вертикальной плоскости кабины экипажа. Кабина была отклонена вверх на 4° 15' от строительной горизонтали, что обеспечило горизонтальное положение ее пола в крейсерском полете.

Уже в процессе проектирования В-10 поступило задание на перевозку крылатых и баллистических ракет. Эйфория, царившая в умах государственных лидеров от обладания ракетно-ядерным оружием, оказывала влияние на большинство авиационных разработок конца 1950-х гг. Конструкторы для спасения своих тем от закрытия старались в той или иной степени привести свои разработки в соответствие с политической модой. Милевская фирма занималась тематикой, входившей в мероприятия по обеспечению мобильности ракетных войск. Создавалась целая система ракетно-вертолетных комплексов на базе Ми-6 и В-10, способных перевозить тактические и оперативно-тактические ракеты на облегченных пусковых установках.

В-10 следовало наделить способностью наруливать или садиться на свою "ношу", а также обеспечить заведение груза под вертолет своим ходом или при помощи тягача. Это привело к появлению уникального "длинноногого" шасси, выполненного по схеме "лесовоз". При обжатых амортизаторах клиренс составлял 3, 75 м, колея более 6 м, база свыше 8 м. Для сохранения горизонтального положения кабины экипажа на стоянке правые стойки выполнили на 300 мм короче левых за счет различной длины подкосов.

Использование на В-10 динамической системы Ми-6 и его силовой установки с точки зрения достижения максимальной весовой отдачи оказалось неоптимальным. Еще больше ухудшили ситуацию фюзеляж и тяжелое шасси. Поэтому если американцы на S-60 добились увеличения грузоподъемности на 25% относительно базового S-56, то милевцы надеялись на 10, максимум 20%.

Первоначально предполагалось зацеплять груз, находившийся под вертолетом, подтягивать его с помощью лебедки к фюзеляжу и фиксировать расчалками между опорами шасси. Для этого внутри фюзеляжа в зоне редукторного отсека к силовым шпангоутам крепилась ферма с грузовой лебедкой ЛПГ-7 и восьмикратным полиспастом, обеспечивающим подъем и опускание грузов. Управлять гидрозахватами можно было из кабины пилотов и с земли с помощью переносного пульта. Когда поступило задание обеспечить перевозку крылатых ракет, конструкторы решили установить, кроме лебедки, дистанционно управляемые гидроподъемники, позволявшие поднимать с земли контейнеры и технику массой до 12т, оборудованные четырьмя ответными узлами. Для перевозки грузов и техники, таковых не имевших, предусматривалась подвеска на гидрозахватах между опорами шасси специальной унифицированной платформы размерами 8, 5x3, 6 м, весившей 1340 кг. Она оснащалась лебедкой ЛПГ-3, съемными трапами для въезда колесной и гусеничной техники, в незагруженном состоянии ее можно было перемещать по аэродрому на своих колесах. Для обеспечения аварийного покидания вертолета при полете с платформой под кабиной экипажа решили установить раздвижную телескопическую шахту. В-10 также оснастили применяемым на Ми-6 узлом внешней тросовой подвески грузоподъемностью 8 т. Чтобы пилоты со своих рабочих мест могли видеть груз, вертолет снабдили телевизионной установкой, камеру которой разместили под фюзеляжем, а монитор - над приборной доской летчиков.

Особенности конструкции В-10 грозили возникновением земного резонанса. И только большой опыт, накопленный при создании Ми-4 и Ми-6, позволил милевцам решить эту сложнейшую задачу. Благодаря использованию агрегатов Ми-6 проектирование завершилось в 1959 г. К лету следующего года был построен первый прототип вертолета (заводской No. 04101). Перед началом летных испытаний машина получила обозначение Ми-10.

ЛТХ:

Модификация	В-10
Диаметр главного винта, м	35.00
Диаметр хвостового винта, м	6.30
Длина,м	32.86
Высота ,м	7.80
Масса, кг
пустого	24000
максимальная взлетная	43000
Тип двигателя	2 ГТД Д-25В
Мощность, кВт	2 х 4045
Максимальная скорость, км/ч	200
Крейсерская скорость, км/ч	180
Практическая дальность, км	640
Радиус действия, км	250
Практический потолок, м	3000
Статический потолок, м	2200
Экипаж, чел	3
Полезная нагрузка:	нормально - до 12000 кг груза , на подвеске - 8000 кг

Доп. информация :

Фотографии:

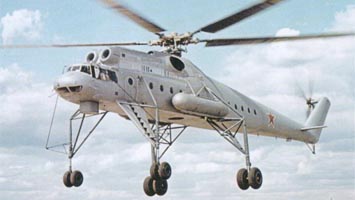

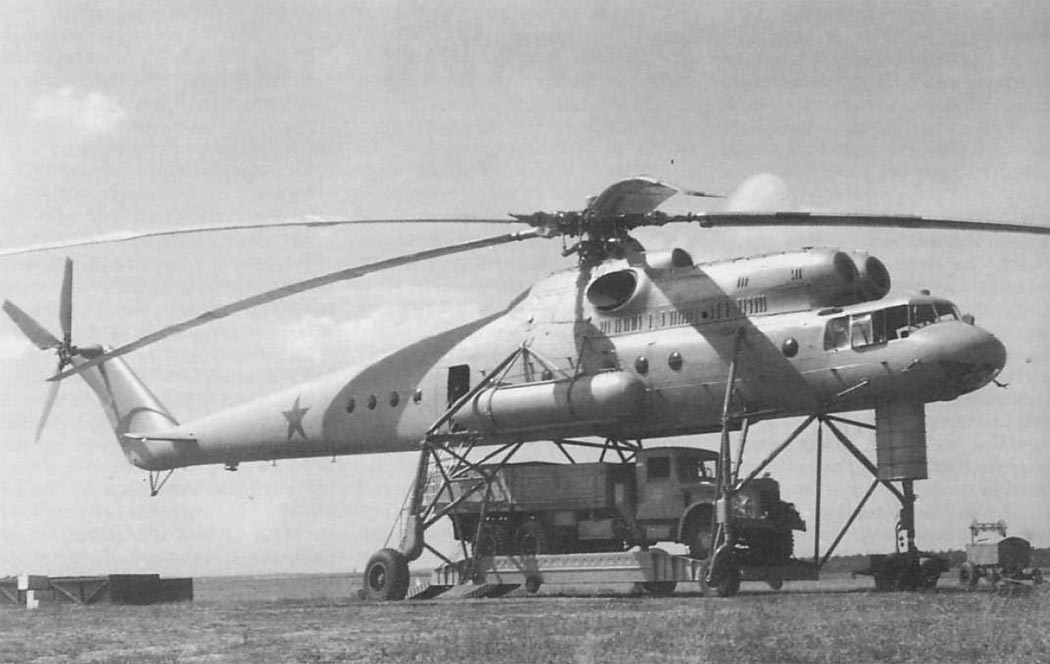

В-10

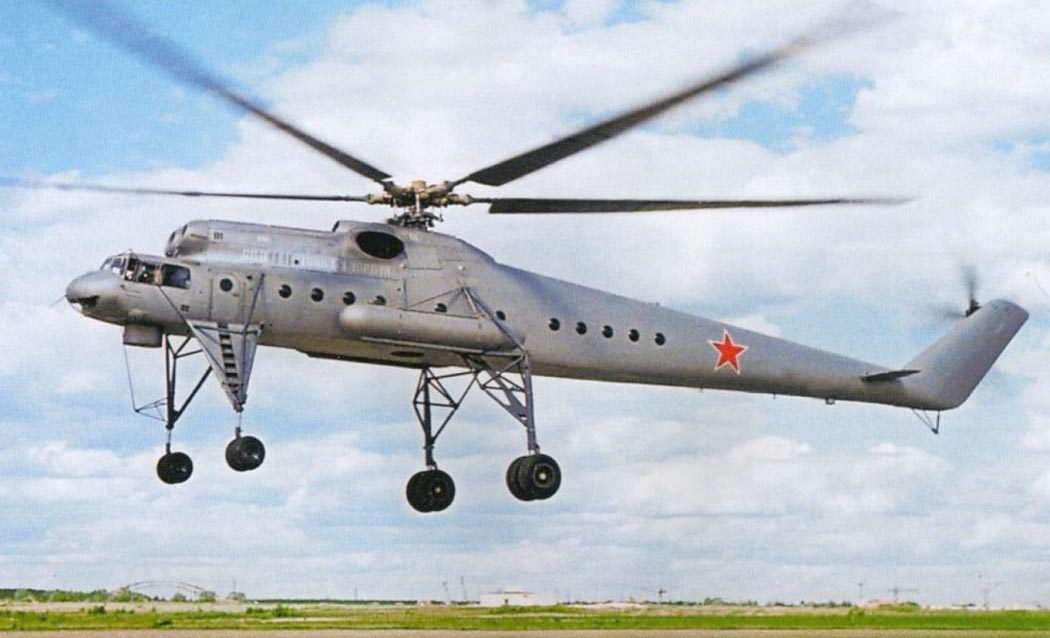

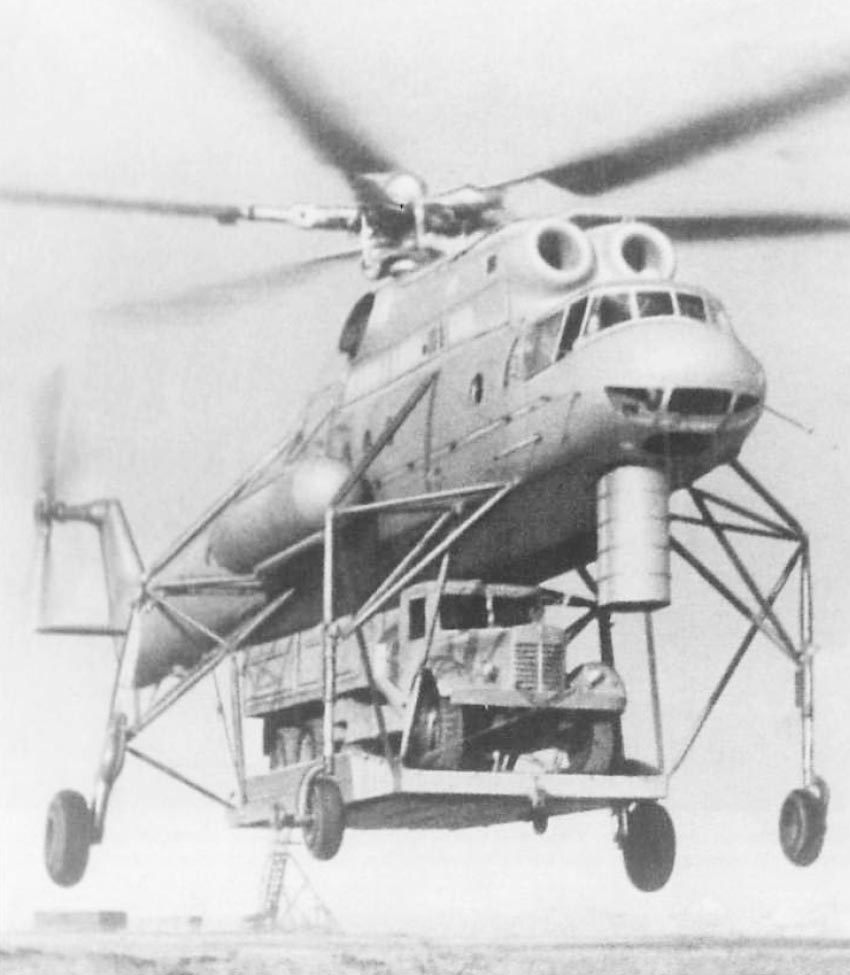

В-10

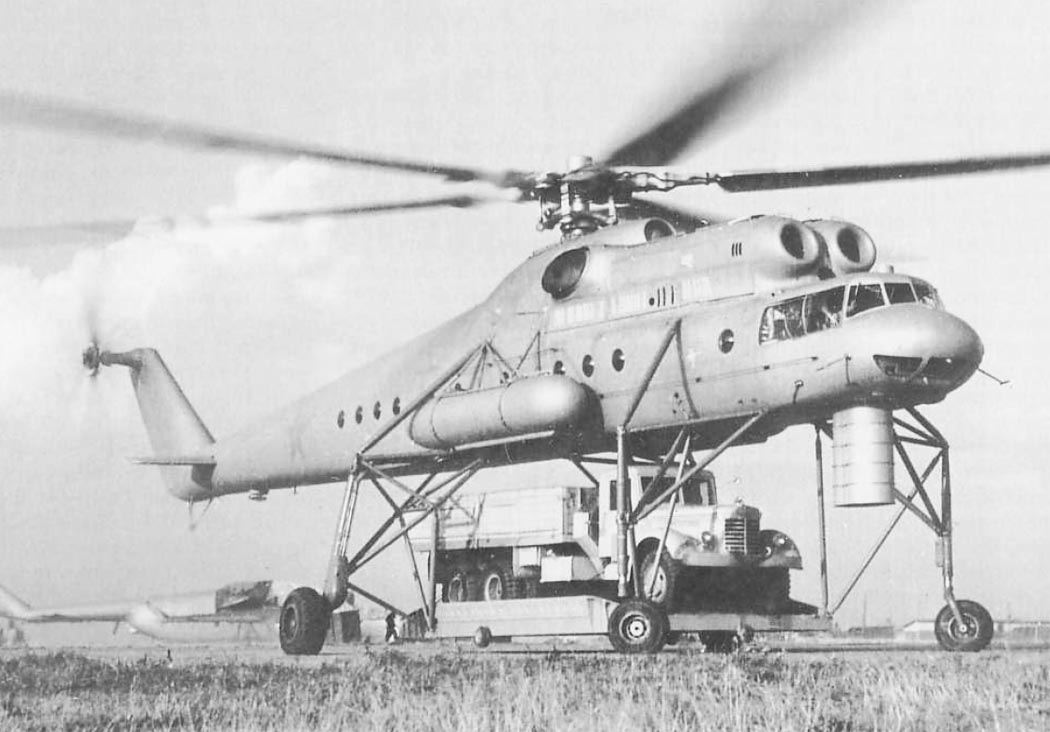

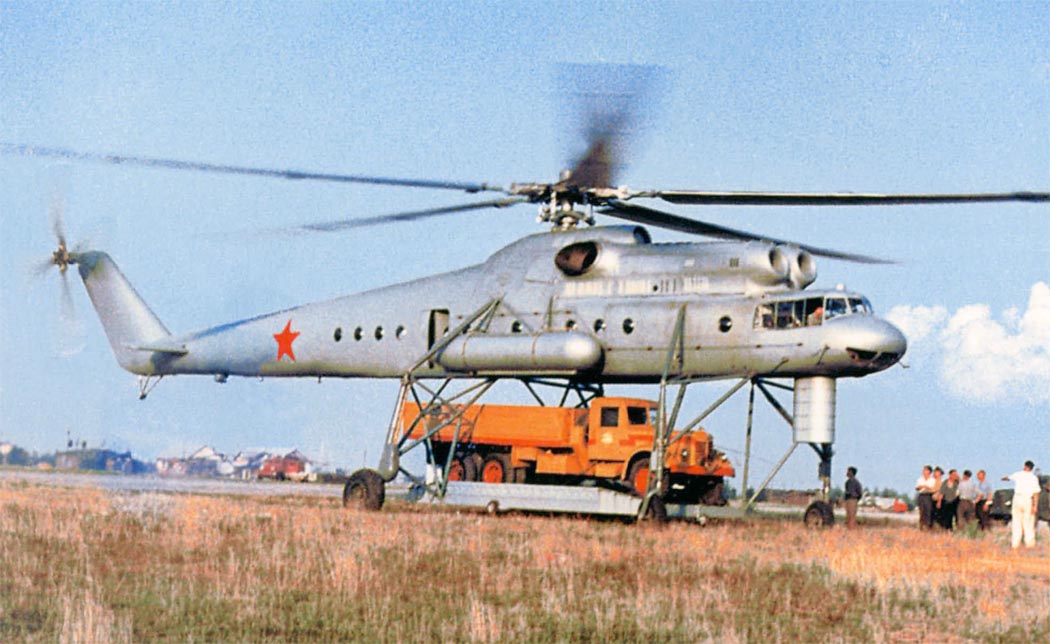

В-10

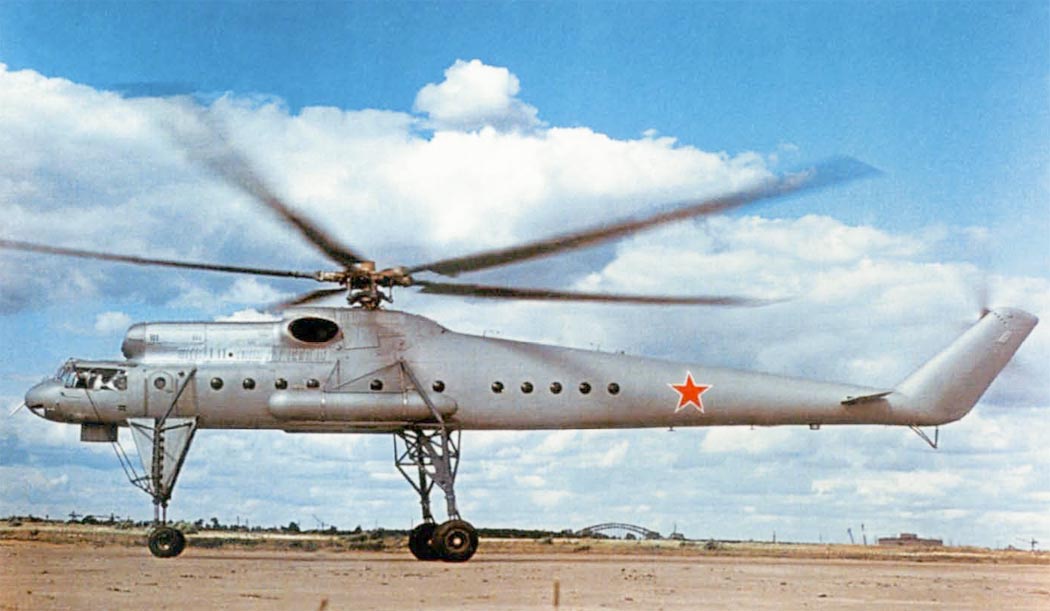

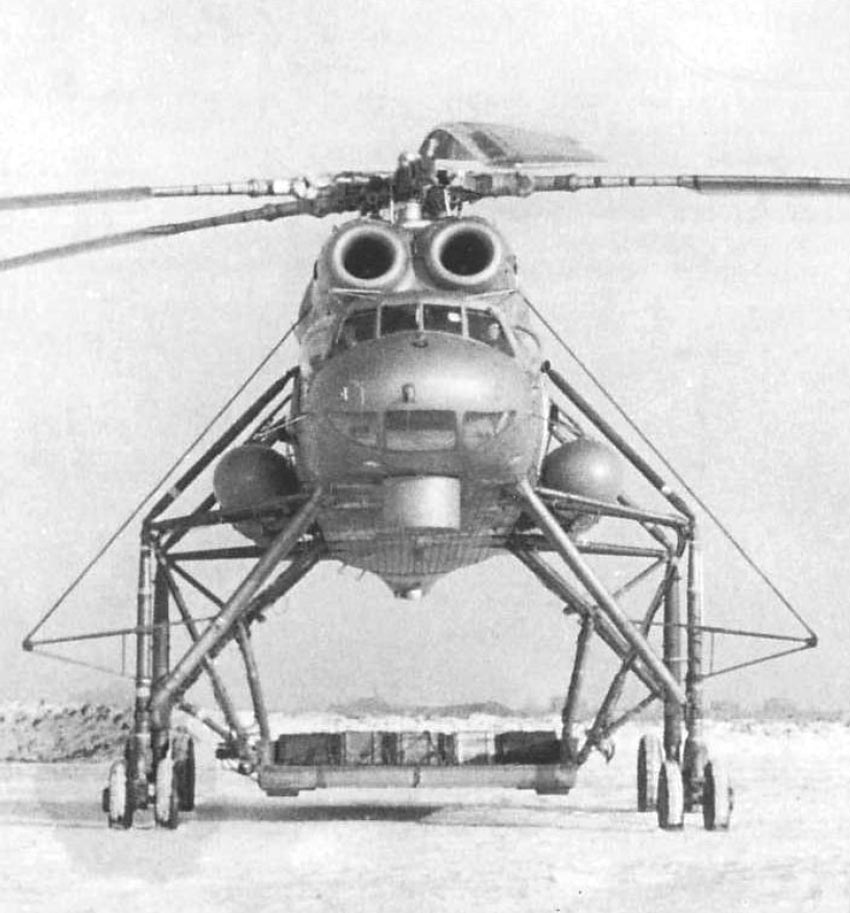

В-10

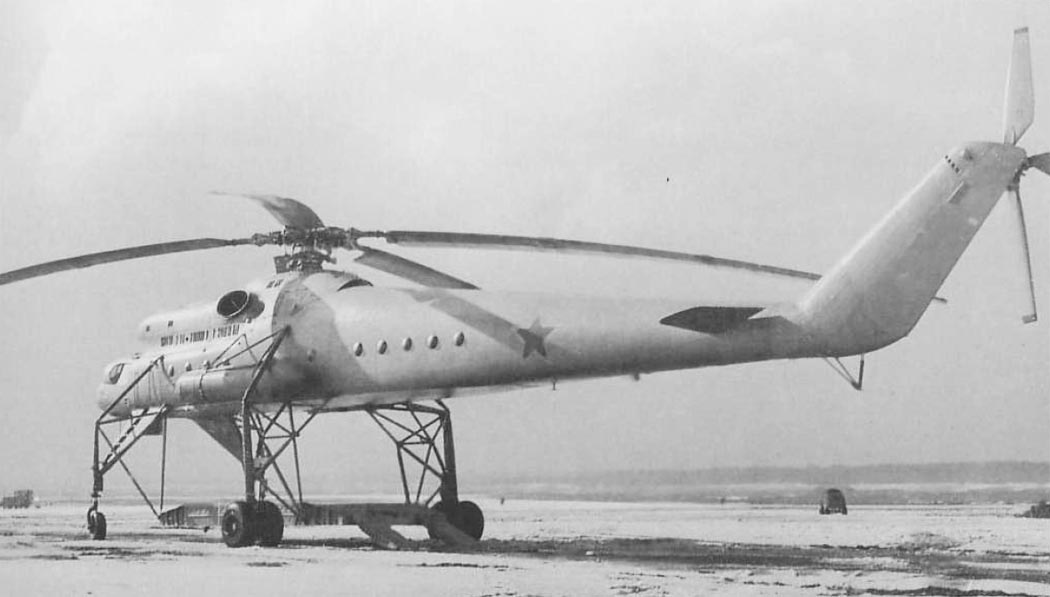

В-10

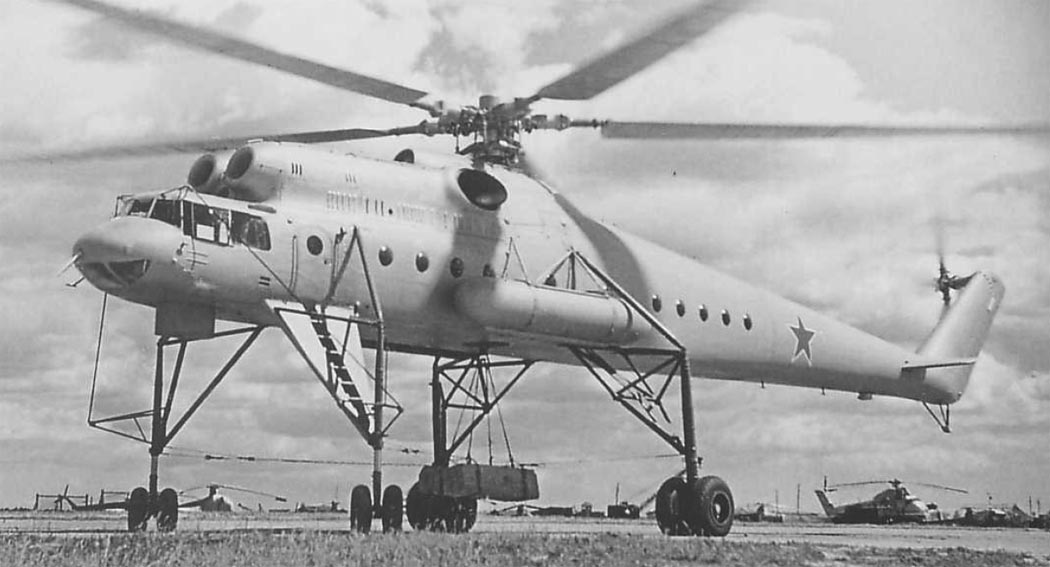

В-10

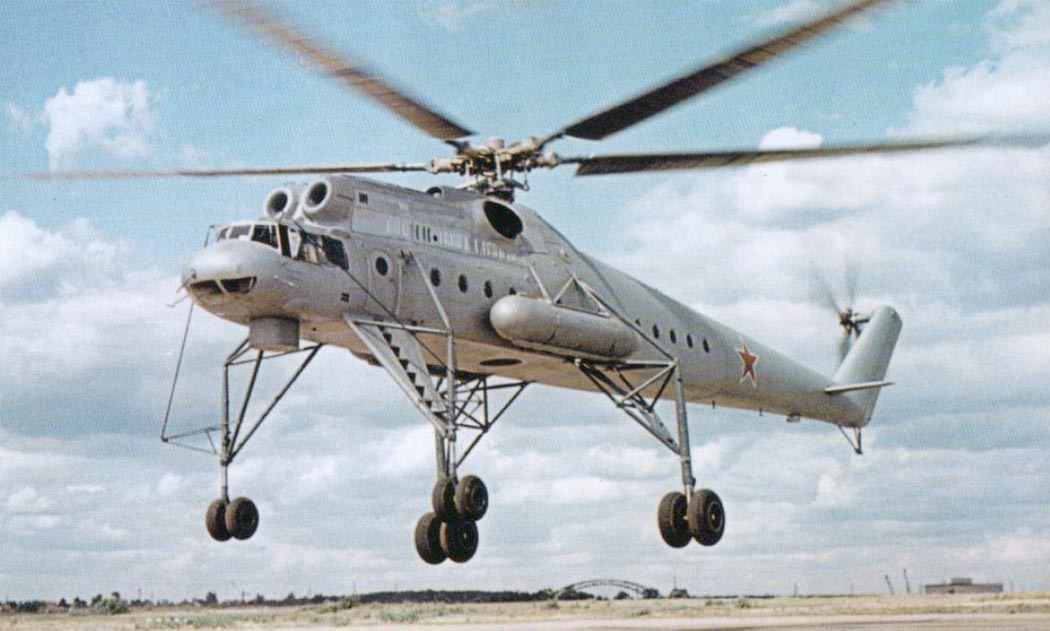

В-10

В-10

В-10

В-10

Схемы:

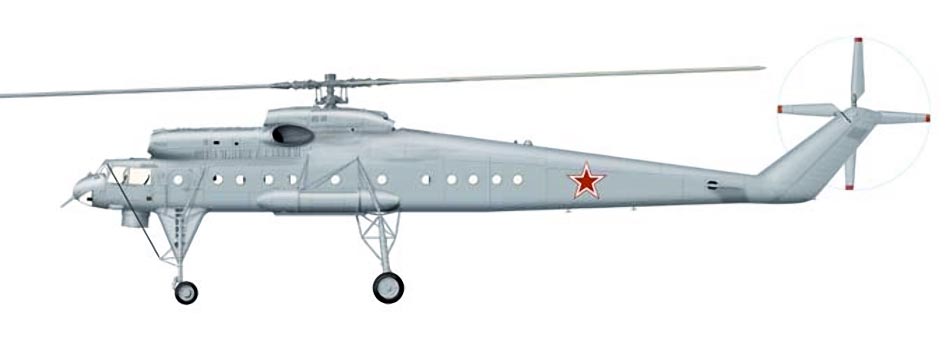

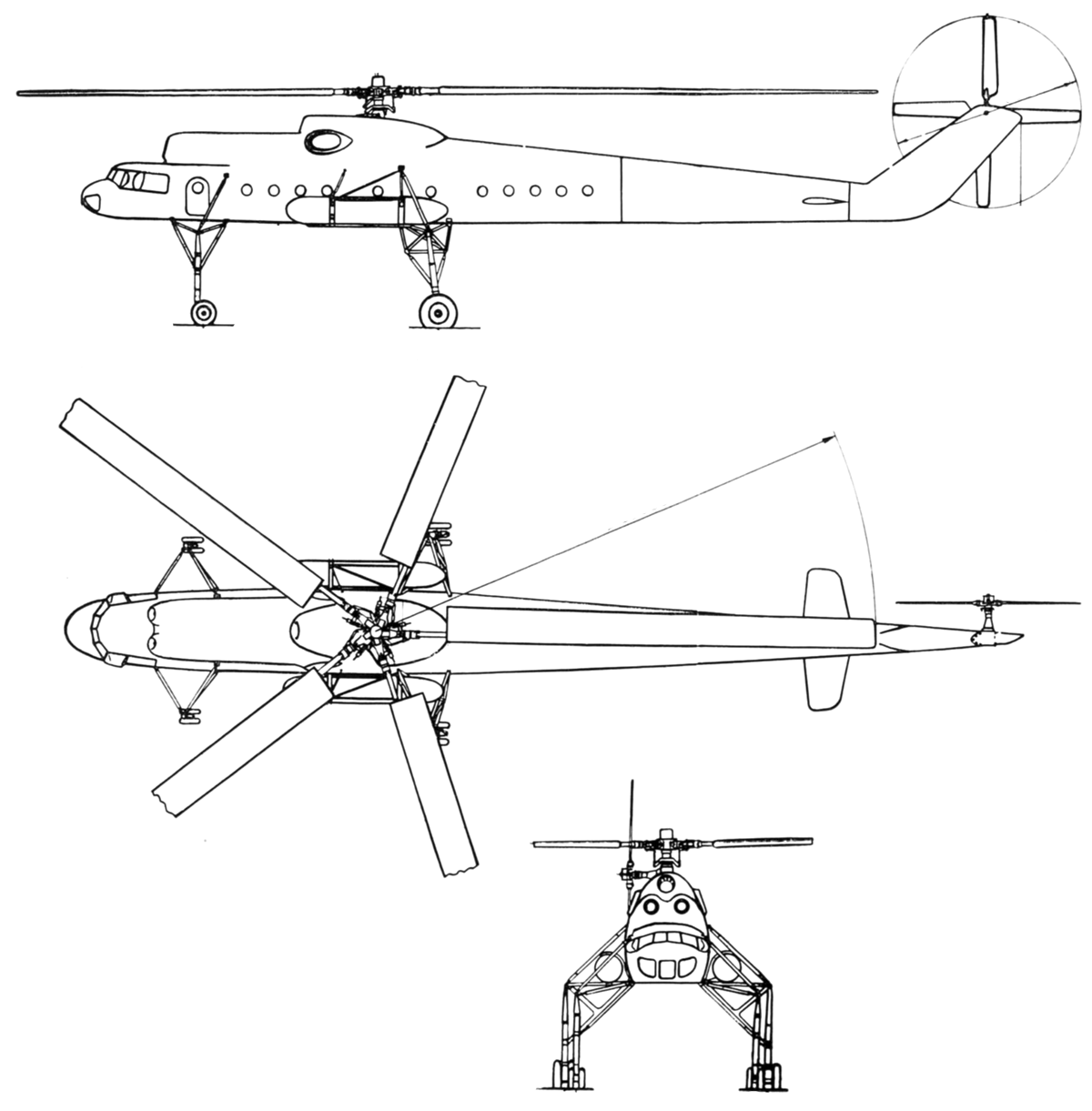

В-10

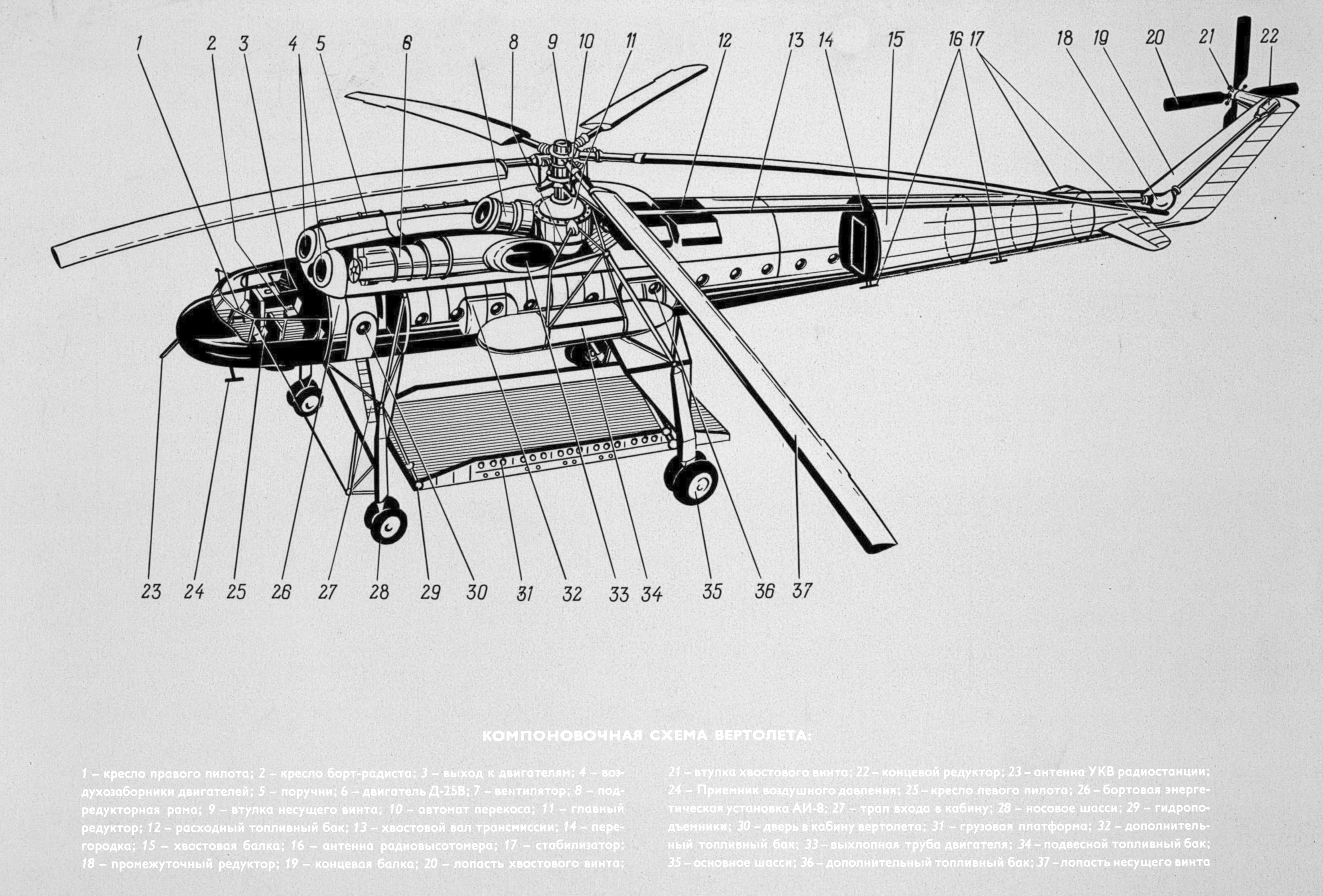

Компоновочная схема
