   Ил-14

Разработчик: ОКБ Ильюшина
Страна: СССР
Первый полет: 1950
Тип: Ближнемагистральный пассажирский самолет
  ЛТХ     Доп. информация



В конце 1946 г., сразу после завершения государственных испытаний Ил-12, конструкторский коллектив С. В. Ильюшина, продолжая работы по совершенствованию своего первого пассажирского самолета иповышению безопасности его полета, приступил к решению сложной и совершенно новой в практике мирового самолетостроения того времени проблемы обеспечения взлета двухдвигательного самолета после отказа одного двигателя на взлете в процессе разбега или сразу после отрыва от земли.

Необходимость в этом определялась как результатами летных испытаний самолета Ил-12, так и опытом послевоенной эксплуатации огромного мирового парка двухдвигательных пассажирских самолетов, состоявшего тогда в основном из самолетов типа DC-3 и Ли-2, в практике полетов которых неоднократно имели место случаи, когда при отказе двигателя экипаж был вынужден продолжать взлет, так как прекращение взлета оказывалось уже практически невозможным или даже значительно более опасным, чем его продолжение. Потребность в пассажирском самолете, могущем обеспечить безопасное завершение взлета после отказа двигателя, становилась все более острой по мере роста объема пассажирских перевозок на воздушном транспорте. Однако для создания такого пассажирского самолета без ухудшения показателей его экономической эффективности в эксплуатации предстояло решить ряд трудных технических проблем.

При достижении на разбеге некоторой критической скорости (по современной терминологии Норм летной годности гражданских самолетов СССР - скорости принятия решения) новый самолет должен был иметь возможность прервать взлет, если перед ним имелась достаточная для торможения и остановки длина взлетно-посадочной полосы, или продолжить его и на оставшемся после отказа двигателя участке летной полосы с уменьшенной вдвое тягой достигнуть заданной скорости отрыва и требуемой высоты полета. Значение критической скорости, до достижения которой экипаж во всех случаях должен был прекращать взлет при двигателя, а после ее превышения - продолжать взлет, зависело не только от летно-технических характеристик самолета и его энерговооруженности, но и от конкретных условий эксплуатации - температуры и давления воздуха, скорости и направления ветра, состояния поверхности взлетно-посадочной полосы, а также ее уклонов. Все это весьма усложняло проектирование нового самолета, требовало применения на нем значительно более мощных, чем раньше, двигателей, установка которых в свою очередь отрицательно сказывалась на весовой и экономической эффективности самолета.

По своей схеме, аэродинамическим и компоновочным особенностям первый вариант нового пассажирского самолета Ил-14 повторял самолет Ил-12, отличаясь от него только несколько большими размерами и массой. На Ил-14 предполагалось установить два самых мощных в то время поршневых двигателя воздушного охлаждения АШ-73 с взлетной мощностью 1765 кВт (2400 л. с.). Возросшая энерговооруженность нового самолета обеспечивала ему возможность продолжения взлета при отказе двигателя на скорости, превышавшей критическую, а увеличение до 48 мест пассажировместимости делало экономическую эффективность этого варианта Ил-14 сравнимой с эффективностью Ил-12.

Утвержденный С. В. Ильюшиным весной 1947 г. проект самолета Ил-14 с двумя двигателями АШ-73 не был реализован. Но опыт работы над проектом показал, что простое увеличение энерговооруженности самолета еще не решает окончательно проблемы продолженного взлета с одним работающим двигателем. Наличие большой энерговооруженности сильно усложняет путевую балансировку самолета при отказе двигателя на взлете. При появлении значительного разворачивающего момента киль, руль направления, а также элероны самолета должны быть достаточно эффективными на малых скоростях полета для устранения нежелательных отклонений от траектории взлета, а управление самолетом должно оставаться простым, без чрезмерного увеличения нагрузок на органы управления и усложнения действий экипажа. Вопросы обеспечения необходимой эффективности системы управления самолетом при отказе двигателя, наряду с получением требуемой энерговооруженности, как показал опыт проектирования первого варианта самолета Ил-14, и являются основными при решении проблемы продолженного взлета с одним работающим двигателем.

Исследования по указанной проблеме велись в рамках программы по совершенствованию конструкции, повышению безопасности полета и летно-эксплуатационных качеств самолета Ил-12,  который к этому времени стал основным магистральным пассажирским самолетом Аэрофлота. Они проводились сотрудниками ОКБ совместно с НИИ ГВФ, ЦАГИ и ЛИИ.

Опытно-конструкторские проработки и результаты летных исследований Ил-12 позволили сделать вывод, что проблема продолженного взлета с одним работающим двигателем может быть решена в процессе дальнейшего усовершенствования самолета при относительно небольшом увеличении взлетной мощности серийных двигателей АШ-82ФН только при улучшении аэродинамических характеристик самолета, его путевой и поперечной устойчивости и управляемости.

Аэродинамические характеристики самолета Ил-12 на взлете могли быть улучшены благодаря новому крылу, работа над которым велась совместно с ЦАГИ, и уменьшению сопротивления самолета в результате внедрения различных конструктивных доработок.

Новое крыло сохранило прежний размах, но его площадь уменьшилась на 3 м2 благодаря ликвидации наплывов по передней кромке крыла на участке между бортами фюзеляжа и гондолами двигателей. Относительная толщина нового крыла была увеличена и стала равной 18% у корня и 12% на конце крыла. Такое увеличение относительной толщины крыла и его полезного объема позволило разместить все топливные баки нового самолета на значительном удалении от пассажирской кабины, в отъемной части крыла, и тем самым значительно повысить пожарную безопасность самолета. Кроме того, это увеличение относительной толщины крыла улучшило также его несущие свойства и уменьшило массу конструкции.

Однако главная особенность крыла самолета Ил-14 заключалась в его аэродинамической компоновке, разработанной совместно с ЦАГИ. Крыло имело постоянный по всему размаху профиль СР-5 (Я. М. Серебрийского и М. В. Рыжковой), профильное сопротивление которого было значительно меньшим, чем у профилей Кларк YH и ЦАГИ К-4, примененных на самолете Ил-12, а несущие свойства практически такими же. Для улучшения срывных характеристик и исключения возможности появления срывов потока на концах крыла при выполнении самолетом маневров на малой скорости новое крыло имело обратную стреловидность по линии четвертей хорд, равную 3 град. Благодаря обратной стреловидности На крыле появлялась составляющая скорости воздушного потока, Направленная вдоль размаха крыла от его концевой части к борту фюзеляжа. Пограничный слой в корневой части крыла становился толще, и в этой зоне появлялся срыв потока, область которого по мере увеличения угла атаки перемещалась к концу крыла, благодаря чему высокая эффективность элеронов, работавших в несорванном потоке, и хорошая поперечная управляемость самолета, столь важная для выполнения продолженного взлета с одним работающим двигателем, сохранялись до очень больших углов атаки и на минимальной скорости полета.

Изменилась и взлетно-посадочная механизация крыла самолета. На крыле устанавливали только закрылки, и его аэродинамическое качество с выпущенными закрылками в диапазоне от скорости отрыва и до 175 км/ч, т. е. на самом напряженном участке продолженного взлета с одним работающим двигателем, стало выше, чем у крыла с неотклоненными закрылками. Это позволяло самолету быстрее оторваться от земли, набрать скорость и высоту.

Закрытые отсеки передней и основных опор самолета уменьшили лобовое сопротивление самолета Ил-14 в полете с выпущенным шасси. Дополнительному уменьшению лобового сопротивления нового самолета на взлете, особенно в критической зоне взлетной траектории с одним отказавшим двигателем, а также увеличению вертикальной скорости самолета стали способствовать и такие факторы, как сокращение времени уборки шасси и флюгирования воздушного винта.

Применение двухнасосной гидросистемы с рабочим давлением 10,8МПа (110 кгс/см2) и с уменьшенными гидравлическими потерями в системе подъема и выпуска шасси позволило более чем в 2 раза сократить время уборки шасси и довести его до 5 с. Вредное сопротивление незафлюгированного воздушного винта отказавшего двигателя снижалось установкой усовершенствованного воздушного винта АВ-50. По своей конструкции АВ-50 являлся винтом двойного действия: перевод его лопастей как на большой, так и на малый шаг происходил под действием давления масла без использования центробежных сил. Перевод лопастей во флюгерное положение, а также вывод из него производился принудительно с помощью мощного флюгернасоса и цилиндровой группы винта специальной конструкции. Это обеспечивало установку лопастей винта АВ-50 во флюгерное положение за 4...5 с, т. е. в 2 раза быстрее, чем у воздушных винтов АВ-9В, использовавшихся на самолетах Ил-12.

Уменьшая лобовое сопротивление самолета на взлете, эти конструктивные мероприятия одновременно как бы увеличивали его энерговооруженность. Расчеты показали, что новый самолет сможет надежно взлетать с одним отказавшим двигателем во всех возможных условиях эксплуатации при незначительном, всего лишь на 37 кВт (50 л. с.), повышении мощности серийных двигать лей АШ-82ФН. ОКБ А. Д. Швецова форсировало доводку двигателей АШ-82ФН по частоте вращения и наддуву, улучшило охлаждние головок его цилиндров. Взлетная мощность этого двигателя, получившего обозначение АШ-82Т, стала равной 1397 кВт (1900 л. с.), и она сохранялась до высоты 400-500 м, что позволяло резко повысить безопасность эксплуатации нового самолета на высокогорных аэродромах и в условиях высоких температур наружного воздуха. Введением специальной регулировки и рядом конструктивных мероприятий были улучшены также и характеристики крейсерского расхода топлива: работая в диапазоне крейсерских мощностей от 60 до 45% номинальной мощности, двигатель АШ-82Т имел на 15% меньший часовой расход топлива по сравнению с АШ-82ФН. Одновременно под руководством А. Д. Швецова развернулись работы по увеличению надежности двигателя АШ-82Т и доведению его ресурса до 500 ч, что имело большое значение как для безопасности полета, так и для экономической эффективности нового самолета в эксплуатации. Для двигателей АШ-82Т были спроектированы гондолы с капотами, конструкция которых обеспечивала легкий и свободный доступ ко всем агрегатам двигателя.

Характеристики путевой устойчивости и управляемости нового самолета, столь важные в условиях взлета с одним отказавшим двигателем, первоначально предполагалось улучшить только установкой на руле направления пружинного сервокомпенсатора. Сохраняя принципиальные компоновочные особенности пассажирской кабины самолета Ил-12 на 18 пассажирских мест, новая машина из-за размещения в носовой части фюзеляжа оборудования, багажного отсека и буфета имела значительно более передний диапазон эксплуатационных центровок, равный 12...19% средней аэродинамической хорды вместо 19-22% на Ил-12. В связи с этим для сохранения характеристик продольной управляемости площадь горизонтального оперения нового самолета была увеличена на 6% вследствие увеличения площади руля высоты. Более передняя центровка улучшила устойчивость нового самолета на земле. Большой запас устойчивости на земле (самолет опрокидывался на хвост лишь при центровке более 35% средней аэродинамической хорды) позволил отказаться от установки хвостовой опор-Ной штанги, применявшейся на самолетах Ил-12.

Кроме мероприятий, обеспечивающих продолженный взлет с одним отказавшим двигателем, большое внимание уделялось повышению безопасности полета и посадки нового самолета в сложных метеорологических условиях, в частности усовершенствованию противообледенительной системы и установке нового пилотажно-Навигационного и радиосвязного оборудования.

Работа конструкторов ОКБ по совершенствованию противообледенительной системы самолета Ил-12 завершилась созданием Комплексной воздушно-тепловой противообледенительной и отопительной системы, использующей в качестве тепла выхлопные газы Двигателей. Выхлопная система двигателей нового самолета состояла из выхлопных коллекторов, выполненных в виде двух несообщающихся между собой полуколец, каждое из которых соединялось со своим выхлопным патрубком на правом или левом бортах гондол двигателей. Патрубки прямо выводили выхлопные газы двигателя в атмосферу или перепускали их через теплообменники комплексной системы. Теплообменники устанавливали в нижних частях гондол двигателей справа и слева от их масляных радиаторов. Такое размещение теплообменников хотя несколько увеличивало мидель и лобовое сопротивление гондол двигателей, но с аэродинамической точки зрения было более удачным решением по сравнению с примененным на серийных самолетах Ил-12.

Нагретый в теплообменниках воздух по трубопроводам направлялся или в противообледенительную систему, защищавшую от обледенения передние кромки крыла, оперения и заборников воздуха, или в отопительную, либо в обе системы одновременно. При работающей отопительной системе холодный наружный воздух проходил через воздухо-воздушный радиатор, продуваемый горячим воздухом, поступающим из теплообменников на выхлопных патрубках, и, подогретый в радиаторе, по трубам системы отопления попадал в кабины экипажа и пассажирский салон. Обе системы (противообледенительная и отопления) имели краны кольцевания, которые в случае отказа одного из двигателей обеспечивали нормальное функционирование систем с помощью работающего двигателя. Отказ от бензиновых обогревателей и переход на комплексную воздушно-тепловую систему позволил, в совокупности с другими конструктивными мероприятиями, резко повысить противопожарную безопасность нового самолета и безопасность его полетов в условиях обледенения.

Безопасности и регулярности полетов нового самолета днем и ночью, в простых и сложных метеорологических условиях значительно способствовали дополнительное оборудование и радиосредства, в том числе система слепой посадки. Эксплуатационная эффективность самолета, его удобство в эксплуатации обеспечивались хорошими подходами к точкам обслуживания и легкосъемностью большинства агрегатов, в том числе и двигателей. Для удобства осмотров, устранения повреждений и сокращения объема регламентных работ, проводимых в промежуточных аэропортах, все трубопроводы и электропроводка самолета прокладывались в специальных желобах со съемными крышками.

Первый опытный самолет, получивший обозначение Ил-14, строился с крылом и вертикальным оперением самолета Ил-12. Основной целью его постройки являлось выявление главных особенностей взлета с одним работающим двигателем и проверка в полете конструктивных решений, связанных с установкой двигате лей АШ-82Т, более мощной гидросистемы, усовершенствованного механизма открытия и закрытия створок отсеков шасси, комплексной воздушно-тепловой противообледенительной и отопительной системы.

13 июля 1950 г. летчик-испытатель В. К. Коккинаки впервые поднял в воздух опытный самолет Ил-14. Однако уже через 15 мин. полет был прекращен из-за высокой температуры в теплообменниках противообледенительной системы. После обмотки трубопроводов асбестовым полотном испытательная программа выполнялась без осложнений, но по оценке летчиков воздушно-тепловая противообледенительная система крыльев и хвостового оперения работала недостаточно эффективно. В связи с этим для второго опытного самолета, постройка которого уже была начата, спроектировали новые выхлопную и воздушно-тепловую системы.

Каждый из двух выхлопных коллекторов был соединен с выхлопной трубой, проложенной над крылом и отводившей газы К задней кромке крыла, где они выходили в атмосферу. На выхлопные трубы надевались теплообменники рубашечного типа (вместо применявшихся ранее пластинчатых калориферов). Выхлопные газы через стенки выхлопных труб отдавали свое тепло воздуху, проходившему по теплообменникам, куда он поступал под действием скоростного напора через заборники, расположенные на Носках гондол двигателей. Избыток воздуха, образующийся, Например, при неработающей отопительной системе, мог выходить через патрубок, расположенный между выхлопными трубами. Выхлопная система с теплообменниками и патрубком отвода избыточного воздуха закрывалась съемным обтекателем. Такое ко структивное решение позволило значительно улучшить внешние обводы гондол двигателей. Агрегаты противообледенительной системы уже не создавали большого лобового сопротивления. Продувки показывали, что в сочетании с этой гондолой двигателя новое крыло позволяет самолету иметь максимальное аэродинамическое качество, равное 19 вместо 16 у серийных самолетов Ил-12 с наружными теплообменниками противообледенительной системы. Новое решение исключило также возможность возникновения опасной газовой коррозии конструктивных элементов крыла, так как отведенные к задней кромке выхлопные газы перестали попадать на обшивку и во внутренние отсеки крыла.

При испытаниях первого опытного самолета Ил-14 выявилась необходимость улучшения характеристик путевой устойчивости и управляемости самолета на малых скоростях, характерных для условий взлета с одним отказавшим двигателем. Поэтому на втором опытном самолете площадь вертикального оперения была увеличена на 17% благодаря изменению обводов верхней части киля и руля направления, и самолет стал иметь больший запас путевой статической устойчивости. Его поперечная устойчивость на малых скоростях полета была выбрана нейтральной и даже несколько неустойчивой. Эта особенность нового самолета - большая путевая и малая поперечная устойчивость при наличии элеронов, эффективных на всех режимах полета, и сервокомпенсатора на руле направления - должна была упростить его пилотирование при внезапном отказе одного двигателя на взлете и в горизонтальном полете с одним работающим двигателем.

Постройка второго опытного самолета с новым крылом и увеличенным вертикальным оперением, а также с усовершенствованными комплексной воздушно-тепловой противообледенительной и отопительной системами, который получил обозначение Ил-14П, была завершена через два с половиной месяца после начала испытаний опытного самолета Ил-14, и 1 октября 1950 г. экипаж летчика-испытателя В. К. Коккинаки выполнил на Ил-14П первый полет. Оценка нового самолета была высокой. Отмечалось, что кабина экипажа самолета просторная и светлая. Передние и боковые стекла выше, чем у Ил-12, поэтому обзор из кабины вперед и в стороны улучшился.

Благодаря отличной путевой устойчивости и хорошо подобранной аэродинамической компенсации руля направления самолет мог выполнять координированные развороты с креном до 30° только с помощью элеронов при снятых с педалей ногах летчика. Руль направления в этом случае сам отклонялся на необходимую величину.

Самолет при полной полетной массе летел на одном работающем двигателе при винте неработающего двигателя во флюгере. Усилия на рычагах управления от рулей при этом полете настолько незначительно изменялись, что не требовали пользования триммерами

При остановке одного из двигателей у самолета постепенно появлялась тенденция разворота в сторону остановившегося двигателя, которая легко парировалась отклонением руля направления без применения триммера. Взлетно-посадочные качества самолета были исключительно высокие.

Опасную работу по исследованию взлета с одним работающим двигателем и управляемости самолета Ил-14П на критических режимах провел летчик-испытатель В. К. Коккинаки. Комплексные испытания такого рода проводились впервые в СССР и, начиная с Ил-14П, они стали обязательной составной частью программ летных испытаний всех без исключения советских многодвигательных пассажирских самолетов. Результаты этих испытаний подтвердили эффективность всех основных проектно-конструкторских решений, заложенных в Ил-14П.

Заводские летные испытания Ил-14П показали также, что воздушно-тепловая протшюобледенительная система крыльев и хвостового оперения работает эффективно и обеспечивает потребный перепад температур на всех режимах работы двигателей и на всех скоростях как в нормальном полете, так и в полете с одним работающим двигателем.

На государственные испытания самолет был предъявлен в конце 1951 г. и после успешного их завершения в августе 1952 г. начались эксплуатационные испытания самолета на различных воздушных линиях, где он летал в самых различных погодных и климатических условиях. По итогам этих продолжительных испытаний Ил-14П зарекомендовал себя как высоконадежный, безопасный, простой в управлении и в обслуживании, способный взлетать и садиться на небольших аэродромах с грунтовым покрытием, экономичный в эксплуатации самолет.

По сравнению с Ил-12 в результате увеличения аэродинамического качества и уменьшения расхода горючего максимальная скорость Ил-14П увеличилась на 30 км/ч, увеличилась также его дальность. Большая, на 400 кг (главным образом, из-за дополнительного оборудования и радиосредств) взлетная масса самолета Ил-14П не вызвала снижения его скороподъемности. Вертикальные скорости обоих самолетов оказались практически одинаковыми.

Характеристики взлета Ил-14П обеспечивали при отказе одного Двигателя надежный взлет при полной полетной массе самолета на номинальном режиме работы другого двигателя. Самолет мог совершать длительный горизонтальный полет с одним работающим Двигателем и выпущенным шасси.

Увеличение площади вертикального оперения, улучшение его формы и наличие пружинного сервокомпенсатора на руле направления способствовали значительному улучшению боковой устойчиости и управляемости самолета. Летчики отмечали, что на всех Режимах установившегося скольжения при полном отклонении РУля направления самолет сохраняет боковую устойчивость, не

обнаруживая никаких тенденций к потере управляемости даже при предельных углах крена и установившихся скольжениях. При малых скоростях (150...180 км/ч) на предельных углах крена наблюдается срыв потока с вертикального оперения, который ощущался летчиками как периодические легкие удары по педалям и тряске оперения. Эти явления предупреждали экипаж, что предельно допустимый угол отклонения руля направления достигнут.

Продольная устойчивость и управляемость самолета также улучшились. В диапазоне эксплуатационных центровок на всех режимах полета самолет обладал достаточной устойчивостью и управляемостью, нагрузки от руля высоты были нормальные. Запас руля высоты при предельно передней центровке обеспечивал достаточно простую посадку. Во всех исследованных случаях при выходе на режим срыва самолет плавно переходил "на нос", эффективность элеронов при этом оставалась достаточно высокой.

Летчики отмечали, что по технике пилотирования самолет Ил-14П практически не отличается от самолета Ил-12 с пружинным сервокомпенсатором на руле направления, и переход с Ил-12 на Ил-14П не потребует специальной тренировки летного состава.

По результатам эксплуатационных испытаний опытного самолета Ил-14П было сделано заключение о том, что Ил-14П с двумя улучшенными двигателями АШ-82Т эксплуатационные испытания выдержал и пригоден для использования на линиях ГВФ. По сравнению с самолетом Ил-12 он обладает лучшими летно-эксплуатационными характеристиками, которые обеспечивают более высокую степень безопасности полетов и снижают себестоимость перевозок.

Качественно новый уровень безопасности полета Ил-14П и его летно-пилотажных данных определил принятие решения о его запуске в серийное производство, которое началось весной 1953 г.

Первые серийные самолеты Ил-14П в 1954 г. прошли дополнительные всесторонние эксплуатационные испытания, которые разделялись на два этапа, охватывающие весенне-летний и осенне-зимний периоды эксплуатации. Самолеты проверялись как в особо суровых условиях Якутии и Красноярского края, где температура воздуха у земли достигала -55 С, так и в условиях жаркого климата и высокогорных аэродромов. Результаты этих испытаний подтвердили, что создан самолет повышенной безопасности и многоцелевого назначения, с конструкцией, доведенной до высокой степени совершенства и надежности, отвечающий самым строгим отечественным и зарубежным требованиям. Эксплуатационные испытания выявили также отдельные конструктивные недостатки самолета, которые были устранены в процессе серийного производства.

После того как самолет Ил-14П выполнил полностью объем сложных и длительных испытаний и зарекомендовал себя как машина, на которой можно с высокой степенью безопасности осуществлять массовые и экономически эффективные перевозки пассажиров и грузов в любой части света, его серийное производство было увеличено; затем техническая документация для серийного производства этих самолетов была передана в ЧССР, где они выпускались под обозначением АВИА-14, а также в ГДР.

Регулярные перевозки пассажиров на самолетах Ил-14П начались 30 ноября 1954 г. В этот же период самолеты широко использовали для особо ответственных правительственных полетов. В 1955 г. во время визитов советской правительственной делегации в Индию, Бирму и Афганистан десять самолетов Ил-14П пролетели в общей сложности по 22 500 км, и на всем протяжении перелета материальная часть самолетов работала безотказно. Эксплуатация этих самолетов на воздушных линиях Аэрофлота во всех районах Советского Союза подтвердила высокий уровень безопасности полетов, надежность работы конструкции самолета и простоту его обслуживания в эксплуатации.

Регулярная эксплуатация Ил-14П началась в период, когда еще действовали временные ограничения на взлетную массу самолета Ил-12. Эти ограничения распространялись и на новый самолет. Поэтому первоначально самолеты Ил-14П использовали на воздушных линиях Аэрофлота в варианте компоновки пассажирской кабины, рассчитанной на размещение 18 кресел первого класса. Однако возросший объем авиаперевозок в стране требовал увеличить пассажировместимость нового самолета, и после снятия временного ограничения на взлетную массу некоторые самолеты стали эксплуатироваться в варианте компоновки пассажирской кабины на 24 места (6 рядов по 4 кресла в ряду). Из-за увеличения числа пассажиров в кабине центровка самолета стала более задней, и для сохранения характеристик продольной устойчивости и управляемости самолета в систему управления рулем высоты была введена загрузочная пружина. Эксплуатационный диапазон центровок этого варианта самолета расширился и стал равным 13...21% САХ. Для сохранения прежней дальности взлетную массу самолета увеличили до 17 000 кг.

Являясь самолетом относительно небольшой дальности полета, Ил-14П в середине 1950-х гг. стал основным магистральным самолетом Аэрофлота и эксплуатировался на весьма протяженных воздушных линиях. В этих условиях 24-местные самолеты не обеспечивали наличия достаточных свободных объемов багажных отсеков как для размещения багажа пассажиров, так и для попутных грузов. Эта проблема была решена в 1955 г. созданием модифицированного самолета Ил-14М, длина носовой части фюзеляжа которого была увеличена на 1 м. Кроме того, были усилены нервюры крыла, его обшивка и продольный набор, отдельные места фюзеляжа, доработан каркас пола, установлен новый буфет. Несколько позже в связи с увеличением пассажировместимости самолета в его фюзеляже прорезали дополнительные окна. В пассажирской кабине самолета первоначально устанавливали 24 кресла первого класса так же, как и на некоторых самолетах Ил-14П. Эксплуатационный диапазон центровок Ил-14М находился в пределах 13...18% САХ, он обеспечивал наилучшие характеристики продольной устойчивости и управляемости самолета на всех режимах. Взлетная масса стала равной 17 250 кг. В связи с удлинением фюзеляжа и увеличением взлетной массы летные Данные самолета несколько снизились по сравнению с Ил-14П: максимальная скорость уменьшилась примерно на 15 км/ч, скороподъемность - на 0,5 м/с, незначительно возросла длина разбега и пробега. Но способность безопасно продолжить взлет после отказа двигателя была сохранена.

Самолеты Ил-14П на 18 пассажирских мест и Ил-14М на 24 пассажирских места до начала 1960-х гг. являлись основными типами советских пассажирских самолетов на магистральных внутренних и международных воздушных линиях. Только после массового внедрения на основных авиалиниях страны новейших газотурбинных пассажирских самолетов, Ил-14 различных модификаций стали использоваться на местных воздушных линиях относительно небольшой протяженности. На этих авиалиниях самолеты Ил-14 эксплуатировались в вариантах компоновки с максимальной пассажировместимостыо, которая на Ил-14П постепенно повышалась от 24 до 28, а затем и до 32 пассажирских мест. В пассажирских салонах самолетов Ил-14М устанавливались 28, 32 и 36 кресел. Компоновку пассажирских кабин самолетов Ил-14П и Ил-14М изменяли уменьшением шага установки кресел (которые, как и интерьер кабины, стали выполняться из новых, значительно более легких материалов), изменением объема переднего багажника, демонтажем буфета, а на некоторых машинах и ликвидацией радиоотсека по левому борту фюзеляжа (его аппаратура была перенесена в кабины штурмана и радиста).

Увеличение коммерческой нагрузки самолетов Ил-14 способствовало повышению их экономической эффективности при эксплуатации и позволило снизить себестоимость перевозок и тарифы на короткорейсовых маршрутах.

Самолеты Ил-14П и Ил-14М использовались и в национальных авиакомпаниях ряда других стран. Для удовлетворения потребности Советского Союза и зарубежных заказчиков был создан ряд специальных вариантов самолета: высококомфортабельные самолеты Ил-14С, Ил-14ПС, Ил-14СИ, Ил-14СО с компоновкой пассажирской кабины по типу салон или полусалон; грузовые самолеты Ил-14Г с грузовой дверью без "калитки" на правом борту и с усиленным полом, рассчитанные на перевозку 3500 кг; транспортные самолеты Ил-14Т, имевшие на левом борту большую двухстворчатую грузовую дверь с "калиткой" и узлы под центропланом для наружной подвески грузов в удобообтекаемой таре; транспортно-десантные самолеты Ил-14-ЗОД и ряд других. В Чехословакии небольшой серией строились самолеты АВИА-14-42 "Супер", рассчитанные на 42 пассажирских места.

Особенно следует отметить созданные в 1957 г. по заказу Главного управления геодезии и картографии СССР варианты самолетов Ил-14ФК (на базе самолета Ил-14П) и Ил-14ФКМ (на базе самолета Ил-14М) для фотографических работ. Это были первые в Советском Союзе специализированные самолеты такого назначения, оснащенные совершенной аэрофотоаппаратурой и специальным пилотажно-навигационным оборудованием. Самолеты имели по три аэрофотоаппарата, которые управлялись двумя операторами. В фюзеляже самолетов были сделаны фотолюки, а на потолке кабины установлен монорельс с лебедкой для подъема аэрофотоаппаратов. Продолжительность полета самолетов этого типа была увеличена установкой дополнительных топливных баков. Самолет Ил-14ФКМ имел автопилот с автоматом программного разворота и курсовой системой, рационально объединяющей магнитные, гироскопические, радиотехнические и астрономические средства измерения курса, которые обеспечивали стабилизацию самолета вокруг его центра масс относительно трех основных осей, автоматическую стабилизацию барометрической высоты полета, автоматический полет с точным выдерживанием курса, выполнение координированных разворотов и доворотов. Предусматривалась возможность переоборудования Ил-14ФКМ в пассажирский вариант на 26 мест. Самолеты этого типа сыграли значительную роль в освоении отдаленных районов нашей страны, изучении ее природных ресурсов. Только в 1958 г. аэрофотосъемочные подразделения гражданской авиации, оснащенные самолетами Ил-НФК и Цл-НФКМ, провели аэрофотосъемку на площади 2 млн. 320 тыс. км2, причем большая часть ее пришлась на северные районы страны (Сибирь, Дальний Восток), а также целинные земли Казахстана .

Большую помощь оказывали и оказывают самолеты Ил-14 арктического исполнения при освоении Арктики и Антарктики. Они поддерживают регулярную связь между Большой землей и полярными станциями, ведут разведку льдов и проводку в них морских судов с важнейшими народнохозяйственными грузами, в суровых полярных условиях выполняют самые разнообразные научные и транспортные работы. Эти самолеты оснащены дополнительными топливными баками, узлами для подвески под фюзеляжем ракетного ускорителя взлета, имеют бортовой вспомогательный движок для отопления и освещения кабин при стоянке самолета, газовую плиту для приготовления пищи. Арктические варианты самолета Ил-14 неоднократно модифицировались, приспосабливались к суровым условиям эксплуатации и особенностям выполняемой работы. На самолетах, используемых в качестве ледовых разведчиков, устанавливалась бортовая радиолокационная и специальная навигационная аппаратура. В феврале 1956 г. успешно прошел заводские летные испытания вариант Ил-14М с двумя дополнительными топливными баками в каждой консоли крыла и с новой барометрической системой, предназначенный для регулярной беспосадочной связи между советскими антарктическими научными станциями, порой удаленными одна от другой на расстояние до 4000 км. В 1962 г. был испытан арктический вариант самолета Ил-14П с убирающимся лыжным шасси. Способность совершать длительные полеты в труднейших метеорологических условиях, в разреженном воздухе, при температурах -70 °С и сильном обледенении, возможность взлетать и садиться на ограниченные, в том числе и выбранные с воздуха ледовые площадки, простота в обслуживании определили долгую жизнь самолета Ил-14 в советской Полярной авиации. В конце 1970-х гг. самолеты Ил-14 Полярной авиации активно участвовали в обеспечении таких небывалых в истории арктических экспериментов, как рейс атомного ледокола "Арктика" и ледовый поход на лыжах от берегов СССР к Северному полюсу.

Обширная сфера применения самолета Ил-14 различных модификаций в течение столь продолжительного времени подтверждает его высокие летно-технические и эксплуатационные данные, ставит этот самолет в ряд выдающихся образцов мировой авиационной техники.

Самолеты Ил-12 и Ил-14 составили целую эпоху в развитии советского ГВФ. В течение первого послевоенного десятилетия, в основном на их технической основе обеспечивалось увеличение протяженности сначала магистральных внутренних и международных авиатрасс, а в последующем и местных воздушных линий. Рост парка самолетов Ил-12 и Ил-14, возрастание интенсивности их движения на авиалиниях обеспечили значительное увеличение объема пассажирских авиаперевозок в стране. Этому способствовал и более высокий по сравнению с Ли-2 уровень регулярности полетов самолетов Ил-12 и Ил-14, более совершенная радионавигационная аппаратура, которая совместно с созданием комплекса наземных радиотехнических средств позволила летчикам Аэрофлота быстро освоить регулярные полеты с пассажирами в сложных метеорологических условиях и ночью с выполнением захода на посадку по приборам. Внедрение в эксплуатацию самолетов Ил-12 и Ил-14 в значительной степени определило техническую оснащенность аэропортов, потребовало создания системы профилактического обслуживания самолетов по заранее разработанным документам, организационного совершенствования службы ремонта.

Все это способствовало созданию реальной основы для перехода советской гражданской авиации на качественно более высокий уровень развития, превращения ее в один из основных видов пассажирского транспорта, что и было достигнуто после внедрения в регулярную массовую эксплуатацию парка пассажирских самолетов с газотурбинными двигателями. На разработку технических требований к этим новым самолетам огромное влияние оказал опыт проектирования и эксплуатации самолетов Ил-12 и Ил-14.




 Модификации :
 Ил-14  первая серийная модификация.
 Ил-14П  пассажирский вариант на 18 мест.
 Ил-14ПС, C, СИ и СО  варианты для перевозок высокопоставленных лиц.
 Ил-14М  модернизированный Ил-14 на 30-32 пассажира.
 Ил-14Т  транспортный вариант Ил-14.
 Ил-14ТБ  вариант для буксировки десантных планеров.
 Ил-14ТС  санитарный вариант.
 Ил-14-30Д, ТД и Т-ТД  десантные варианты.
 Ил-14Г  грузовой вариант Ил-14М.
 Ил-14 ЛИК-1 и ЛИК-2

 летающие лаборатории для исследований различной бортовой аппаратуры.

 Ил-14 Патрульный  вариант для погранвойск КГБ СССР.
 Ил-14ФКП и ФКМ  аэрофотосъемщики
 IL-14 Crate-C

 построенная в Польше по лицензии версия Ил-14 с возможностями самолета РЭБ.




 ЛТХ:
Модификация   Ил-14М
Размах крыла, м   31.70
Длина самолета,м   22.31
Высота самолета,м   7.90
Площадь крыла,м2   99.70
Масса, кг
  пустого самолета   12500
  максимальная взлетная   17500
Внутреннее топливо, л   6500
Тип двигателя   2 ПД Швецов АШ-82Т
Мощность, л.с.   2 х 1900
Максимальная скорость, км/ч   416
Крейсерская скорость, км/ч   350
Практическая дальность, км   1600
Дальность действия, км   400-1500
Практический потолок, м   7400
Экипаж, чел   3-4
Полезная нагрузка:   до 42 пассажиров или 3400 кг груза


 Доп. информация :

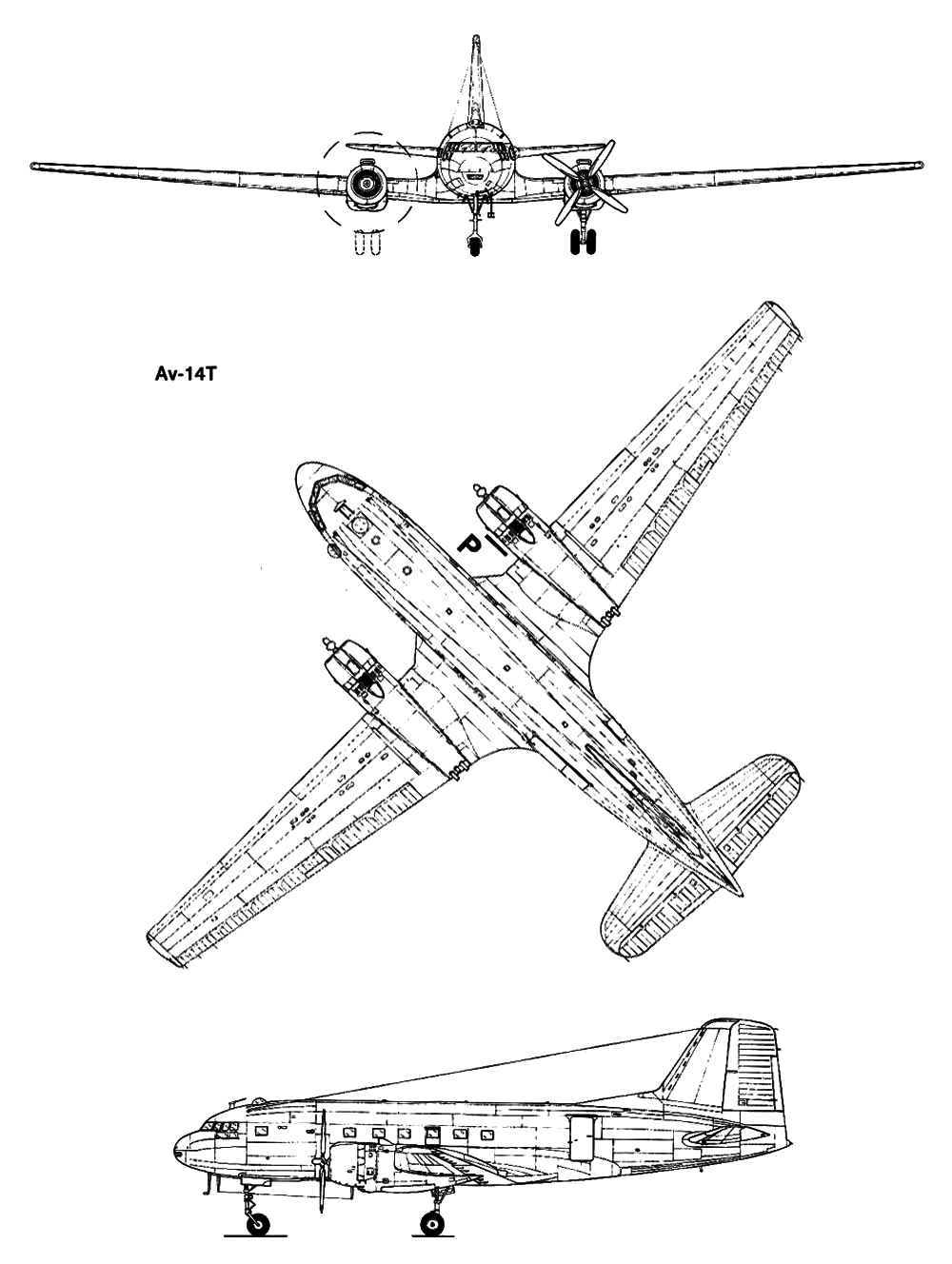

  Чертеж "Ильюшин Ил-14 (1)"
  Чертеж "Ильюшин Ил-14 (2)"
  Чертеж "Ильюшин Ил-14 (3)"
  Чертеж "Ильюшин Ил-14 (4)"
  Чертеж "Avia Av-14-32 (Ильюшин Ил-14)"

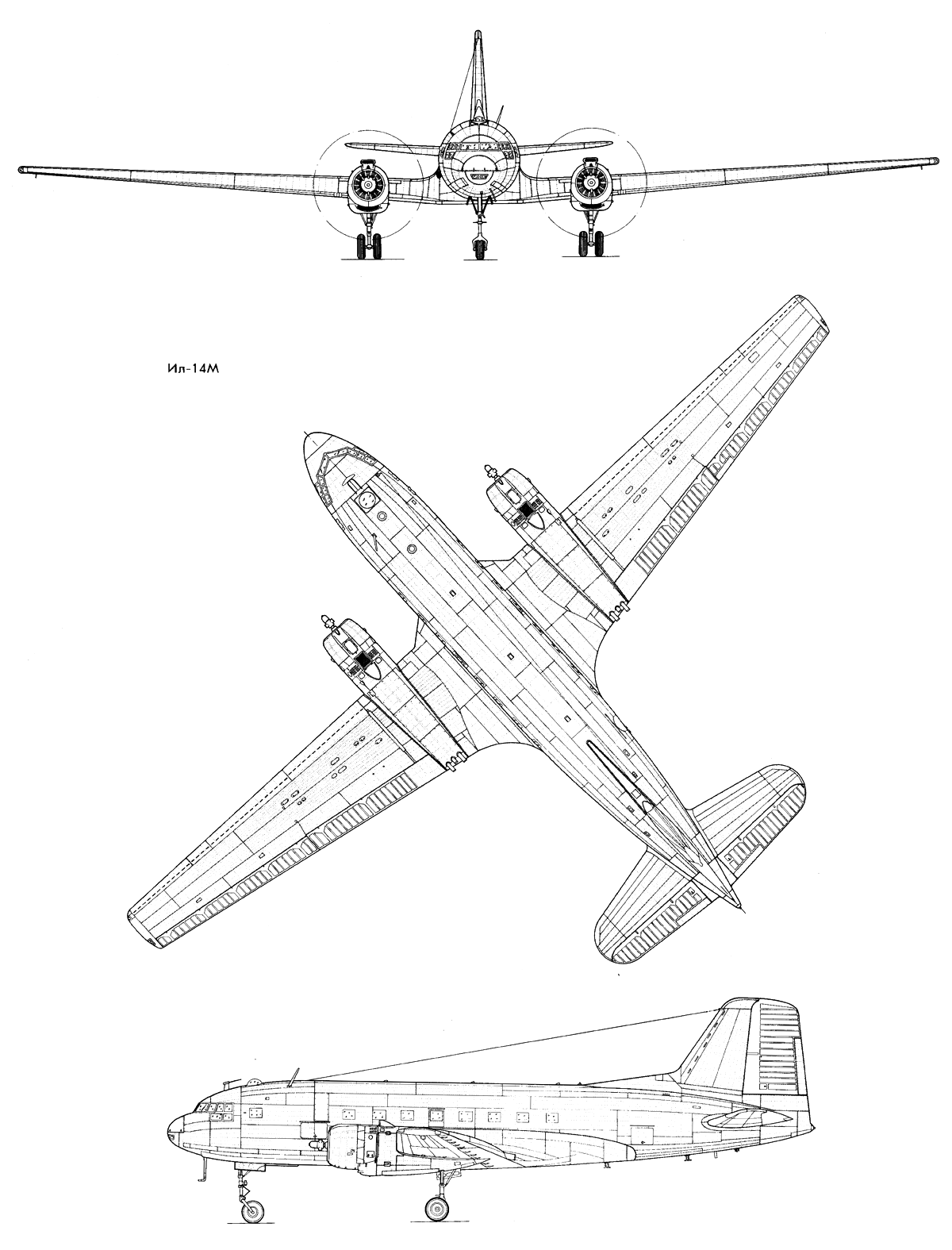

  Чертеж "Ильюшин Ил-14М"
  Книга "РЛЭ Ильюшин Ил-14"
  Фотографии:

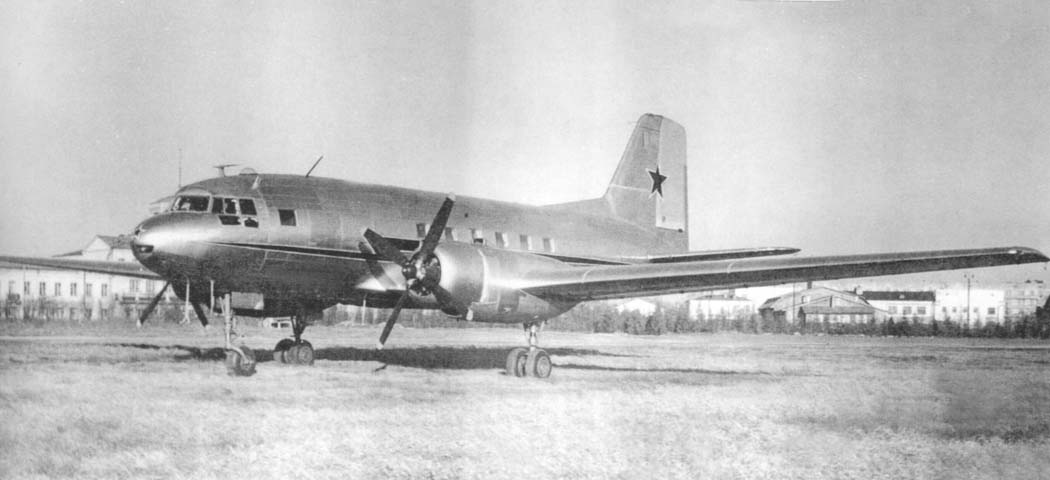

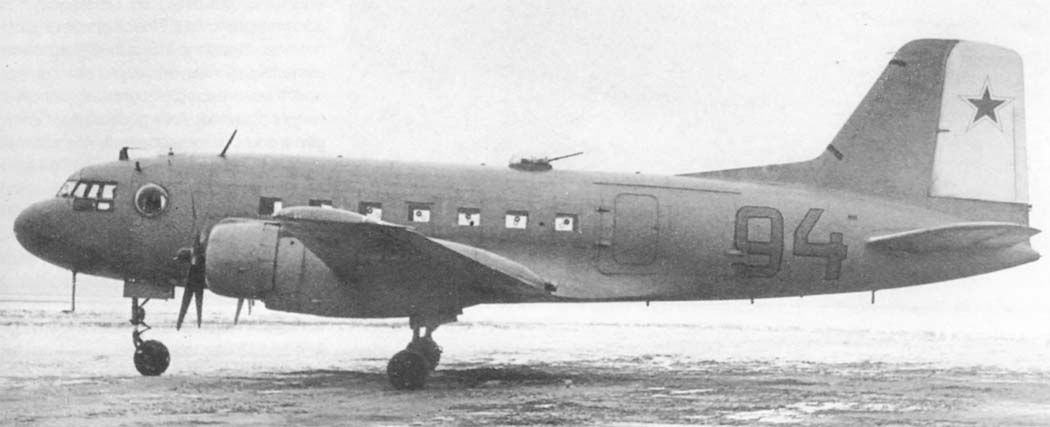

 Второй прототип Ил-14П

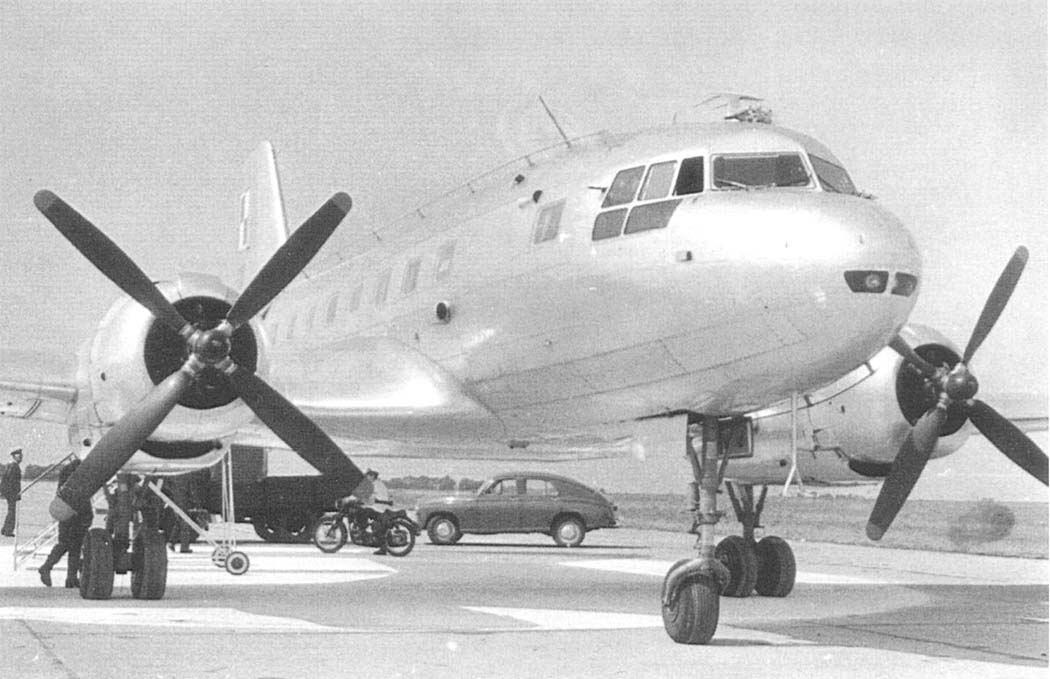

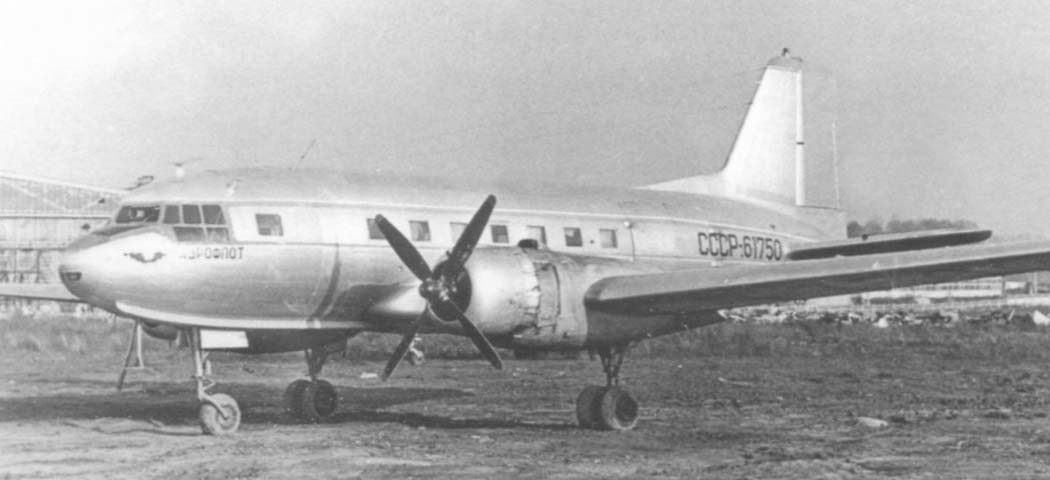

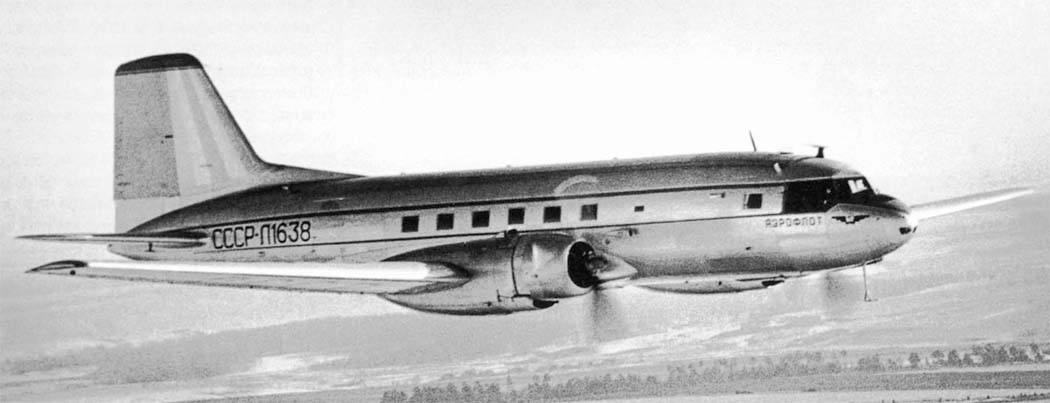

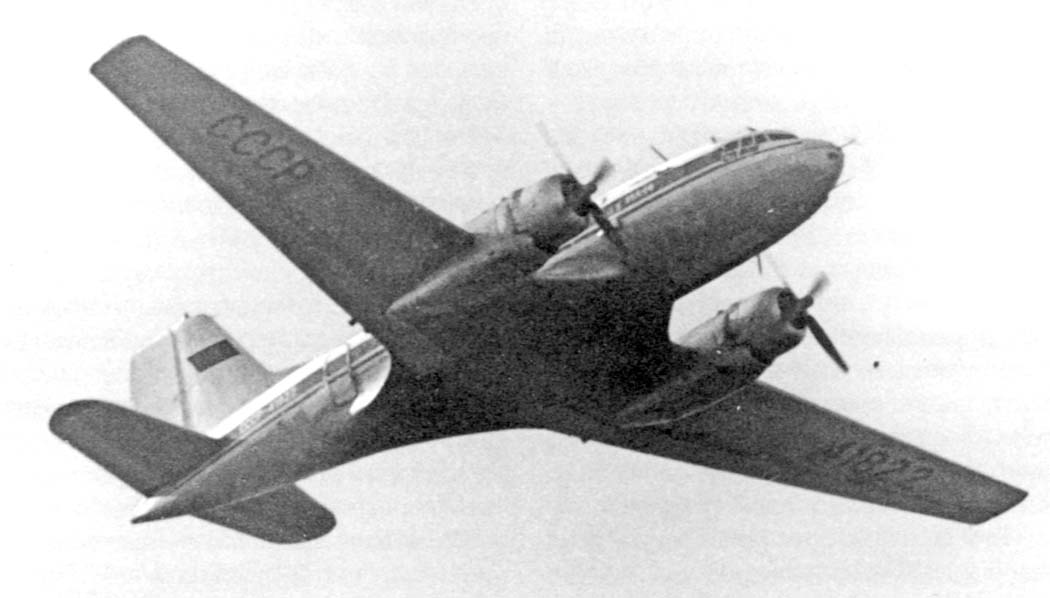

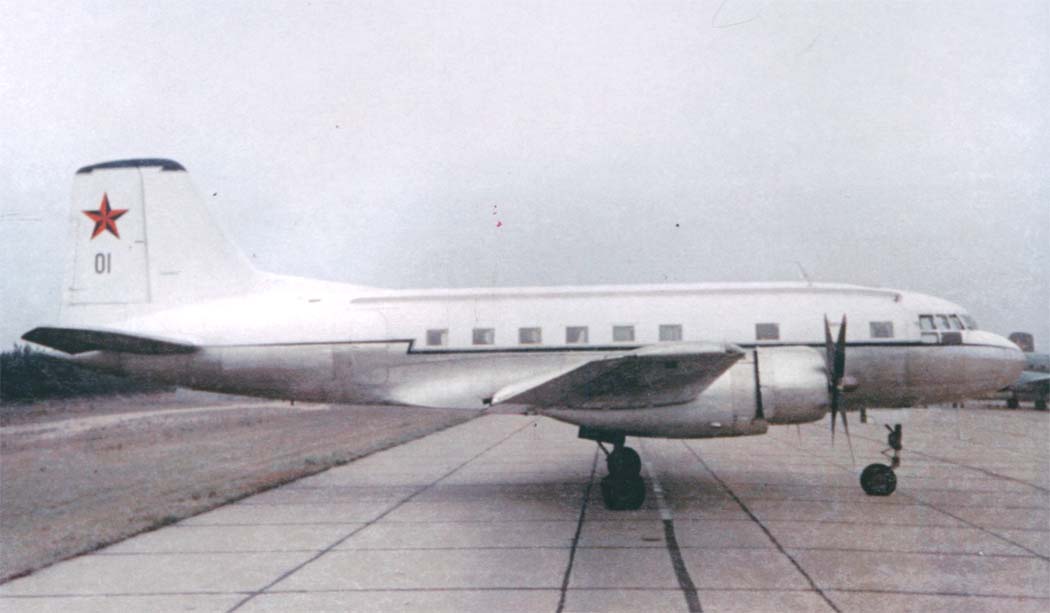

 Ил-14П первых серий

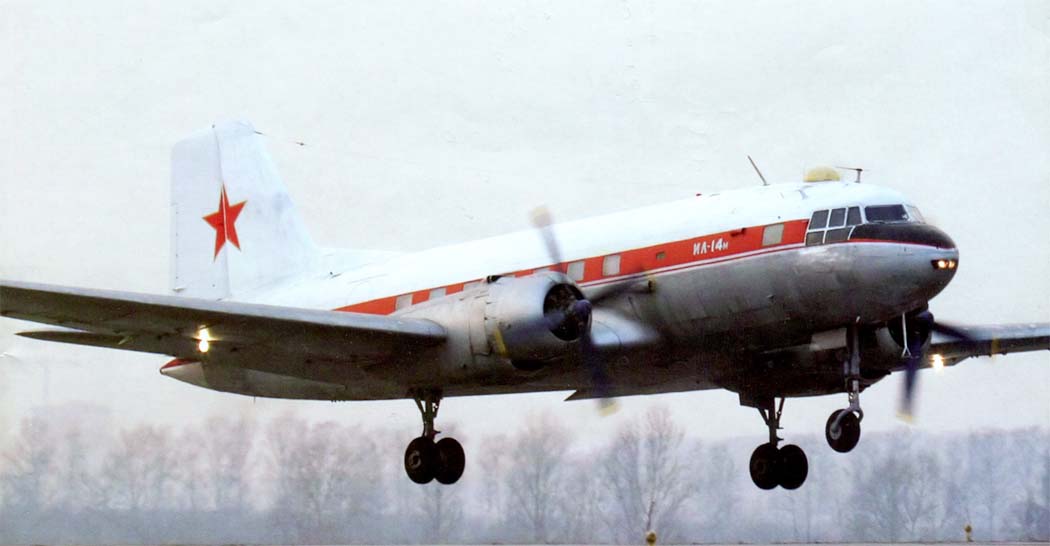

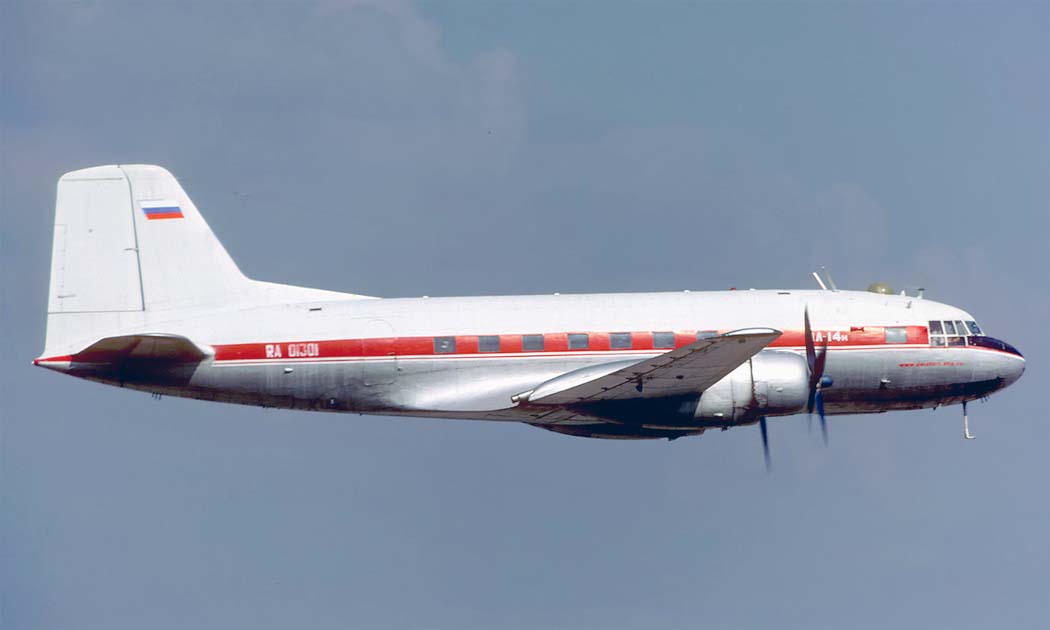

 Ил-14М
 Прототип Ил-14М
 Ил-14М (с) Sven Zimmermann

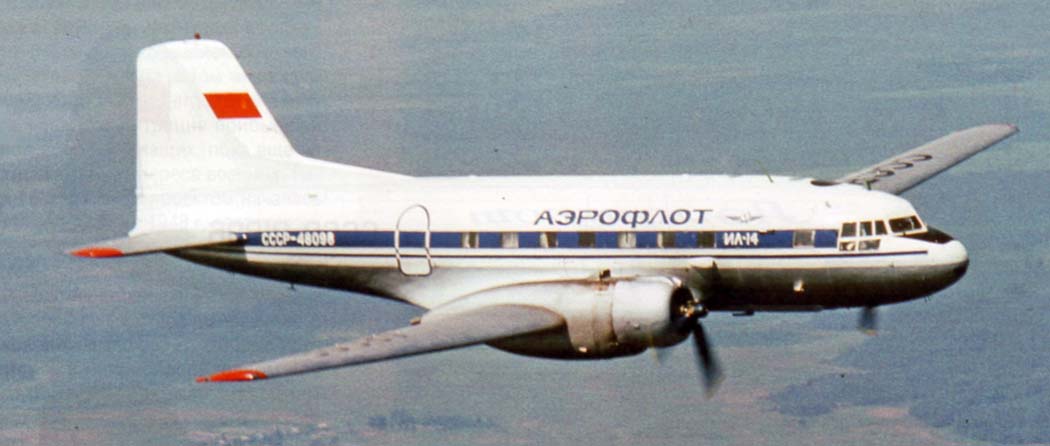

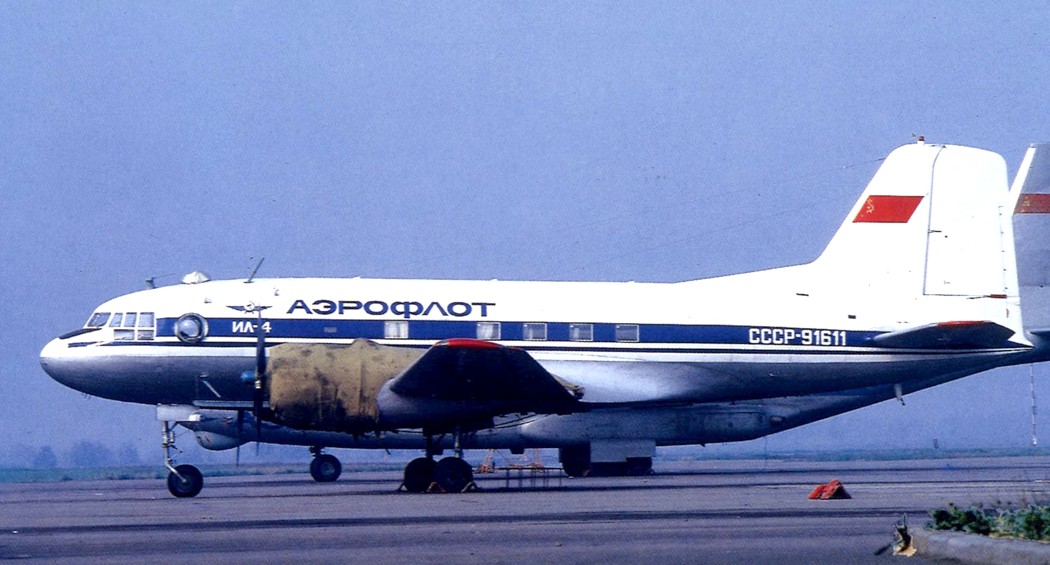

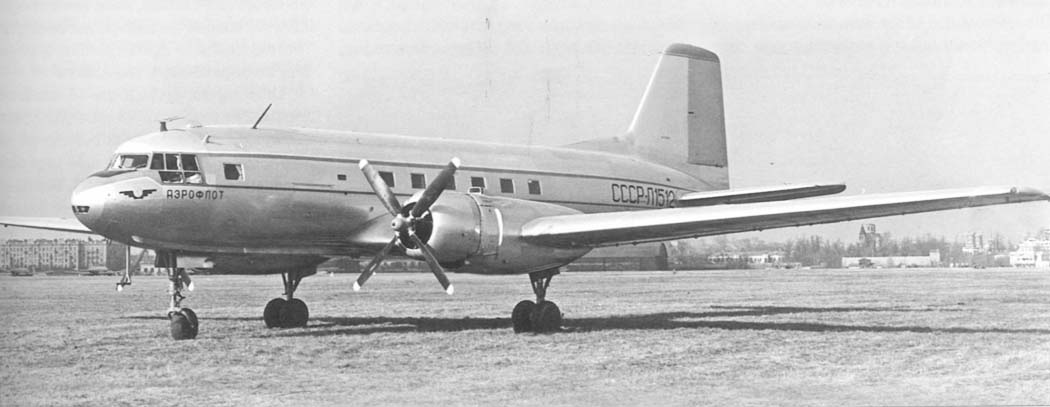

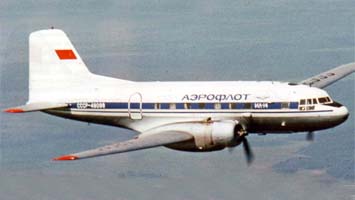

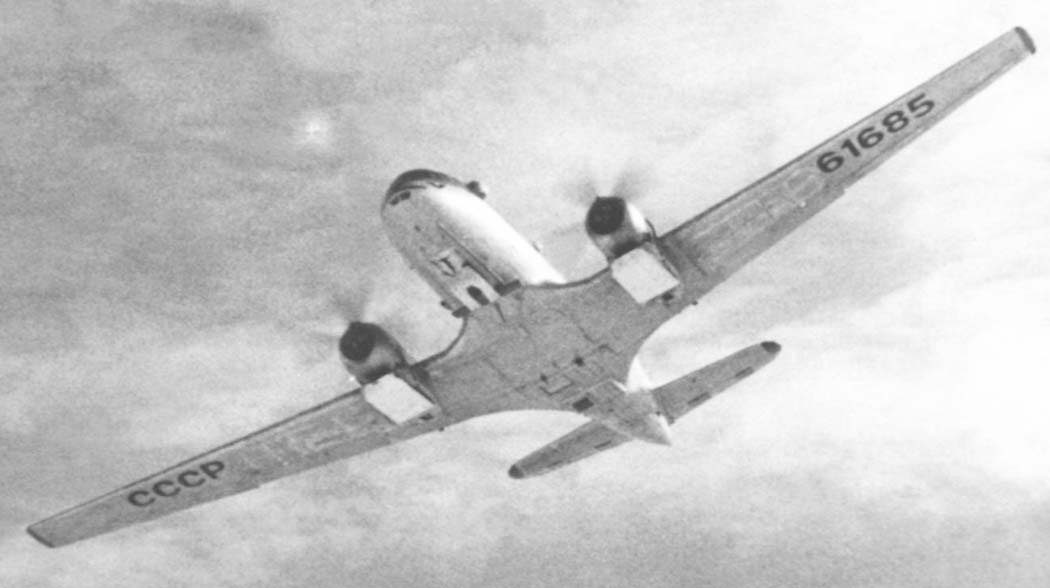

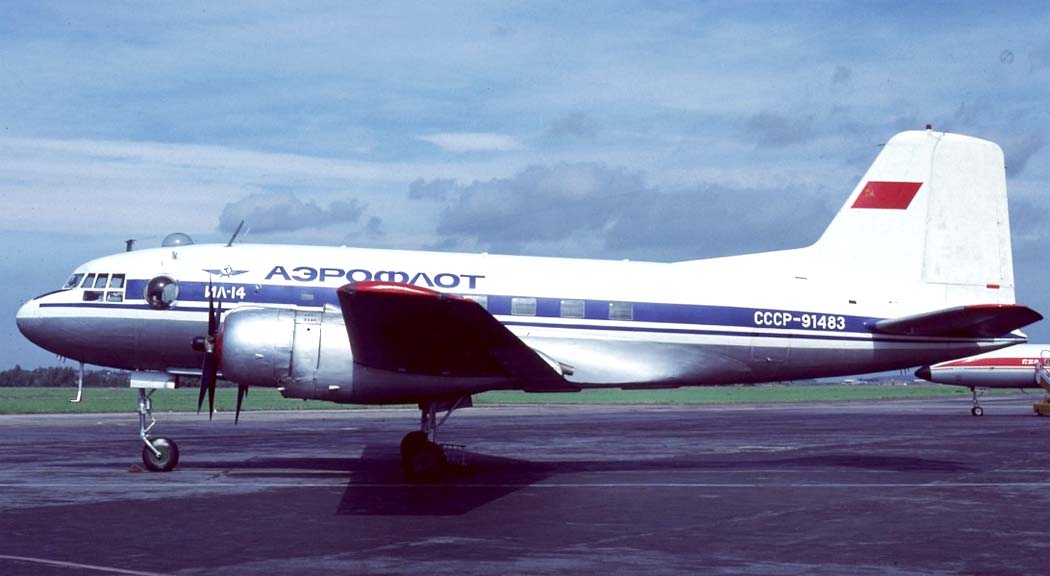

 Ил-14 Аэрофлота
 Ил-14ФК

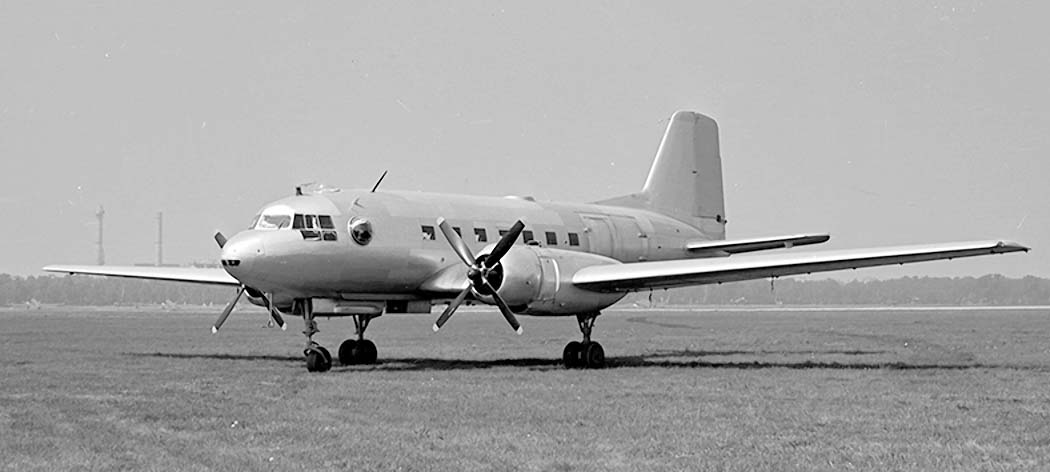

 Ил-14
 Прототип Ил-14Т с опытной оборонительной установкой
 Грузовой Ил-14Г
 Ил-14ЛИК-2
 Десантный Ил-14Д-30

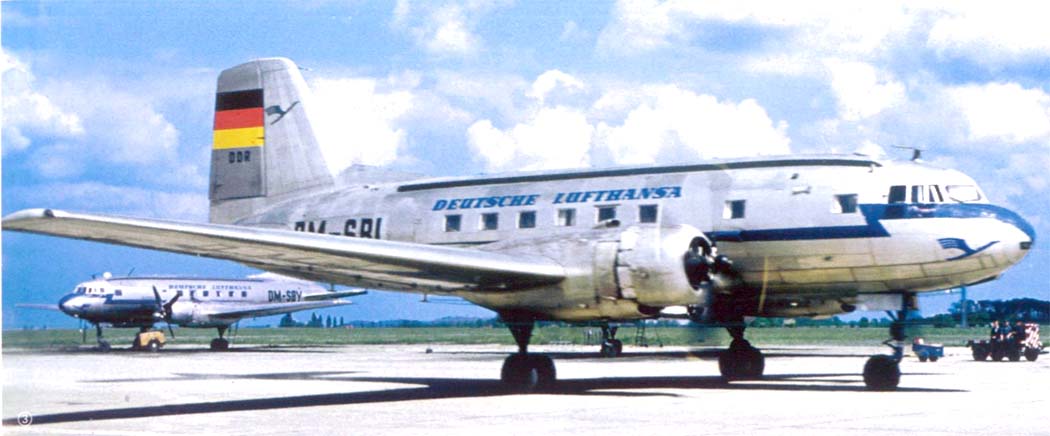

 Ил-14 авиакомпании DLH, ГДР
  Ил-14ФК

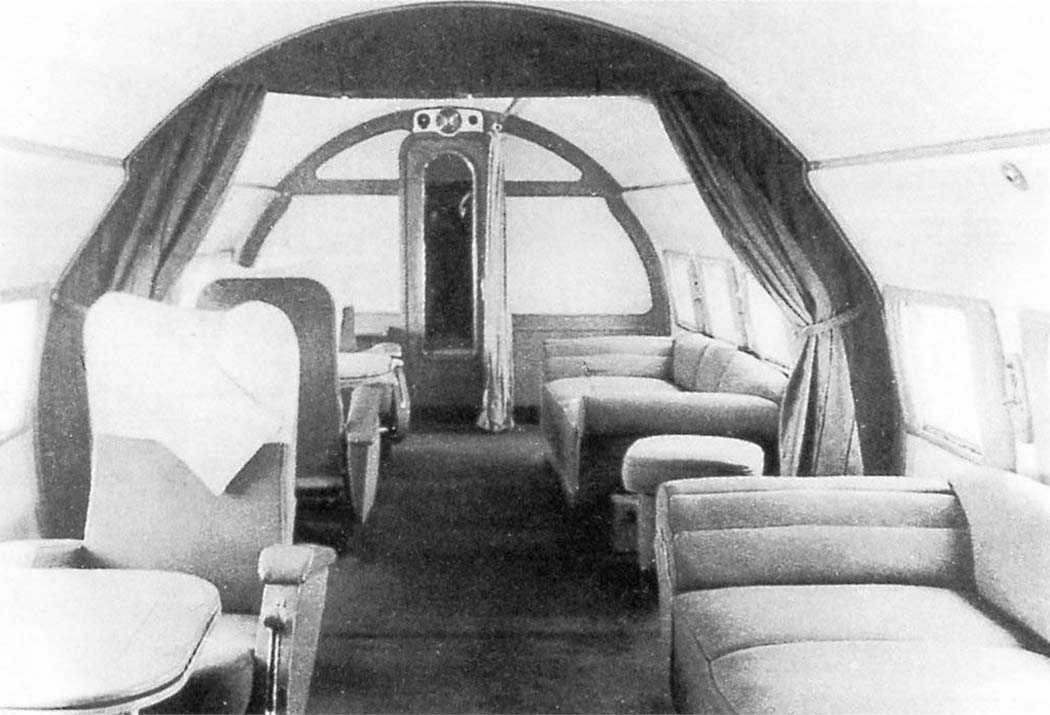

 Ил-14ПС (салон)

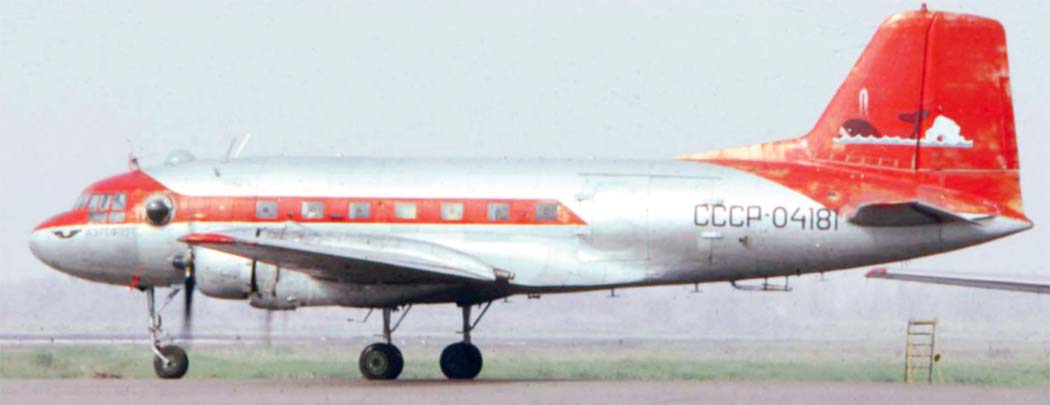

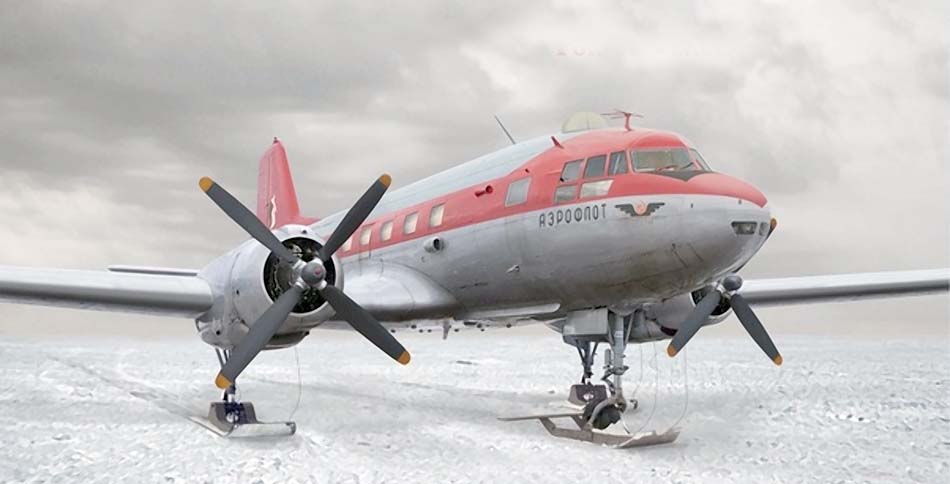

 Ил-14Т Полярной авиации

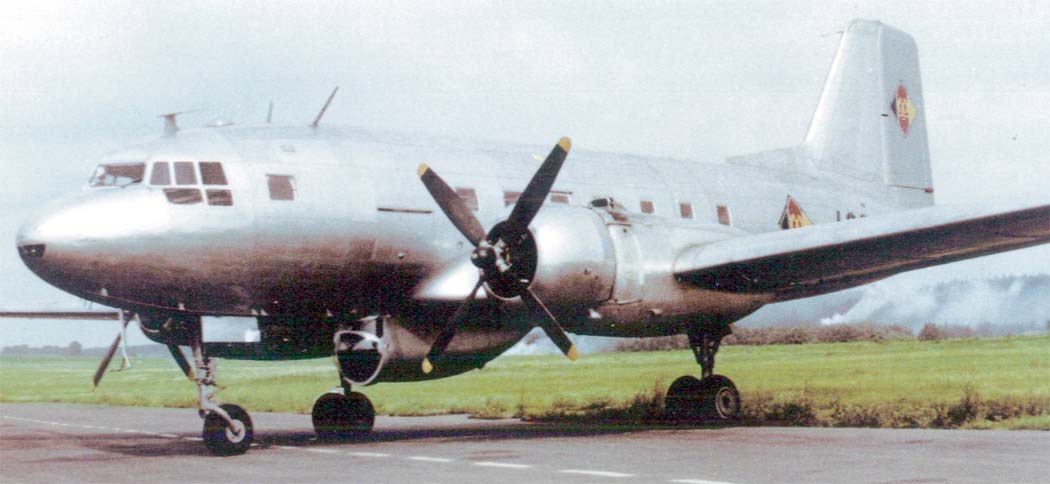

 Самолет для аэрофотосъемки Il-14P ВВС ГДР

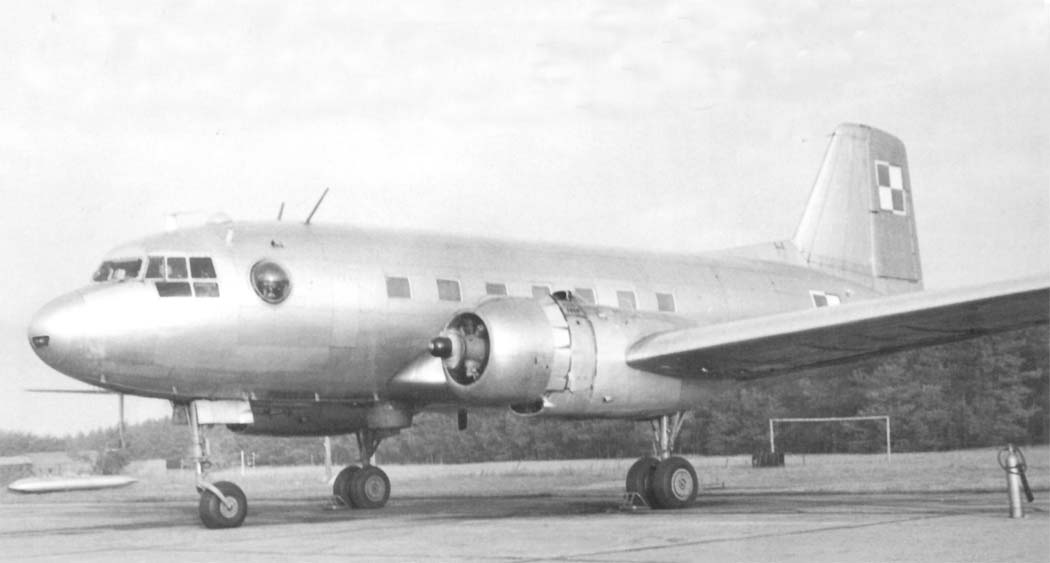

 Ил-14 ВВС Польши

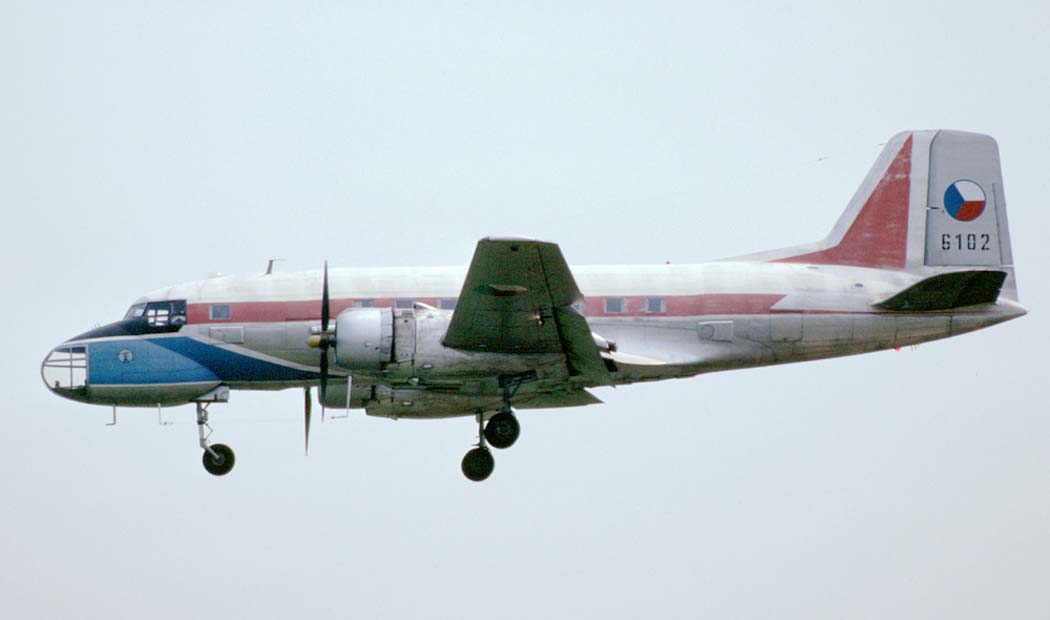

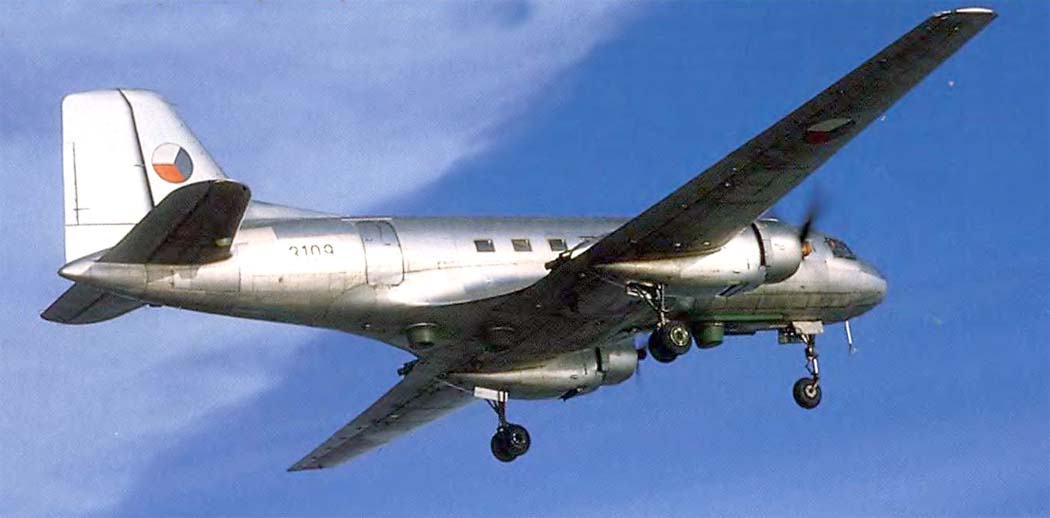

 Чехословацкий Av-14
 Польский Il-14E

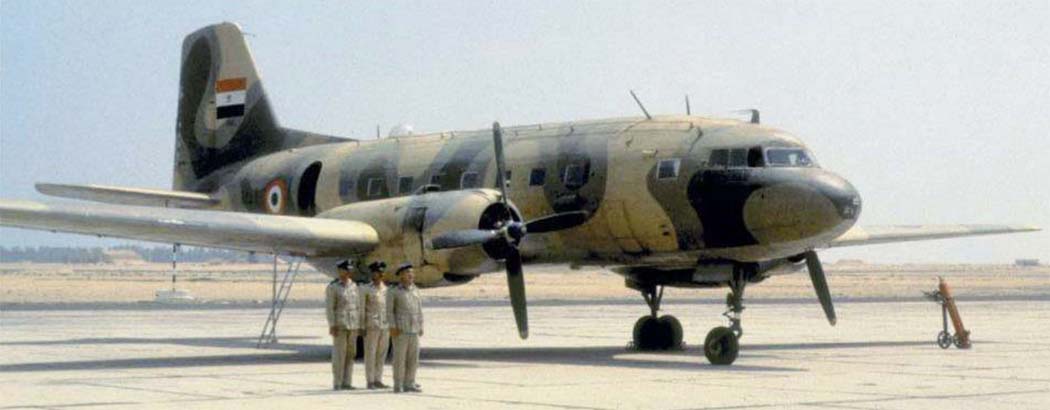

 Ил-14 ВВС Египта
 Ил-14ЛР

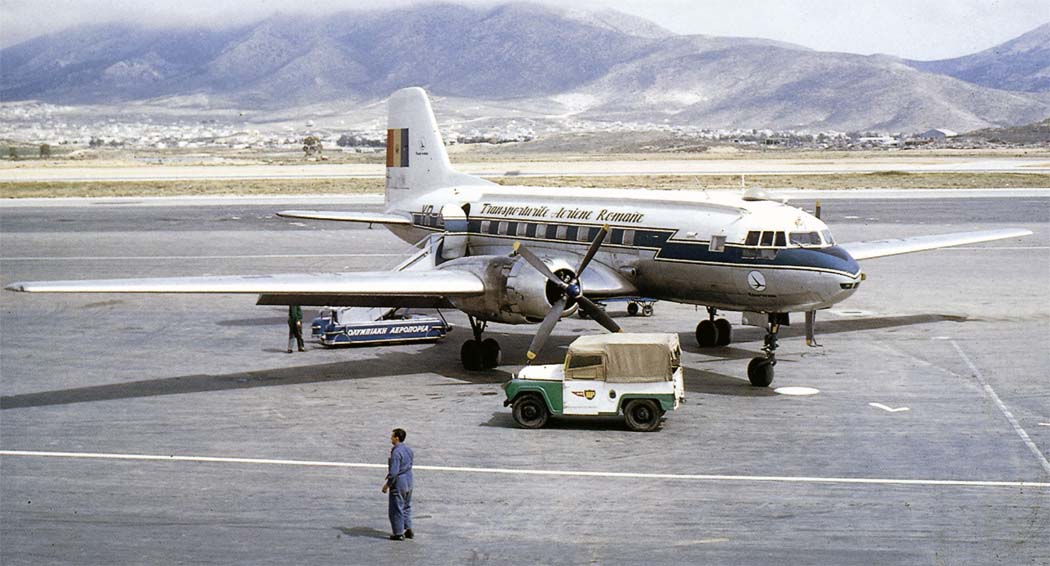

 Ил-14П румынской авиакомпании
 Il-14FG
 Самолет РТР SRT-1 на базе Ил-14

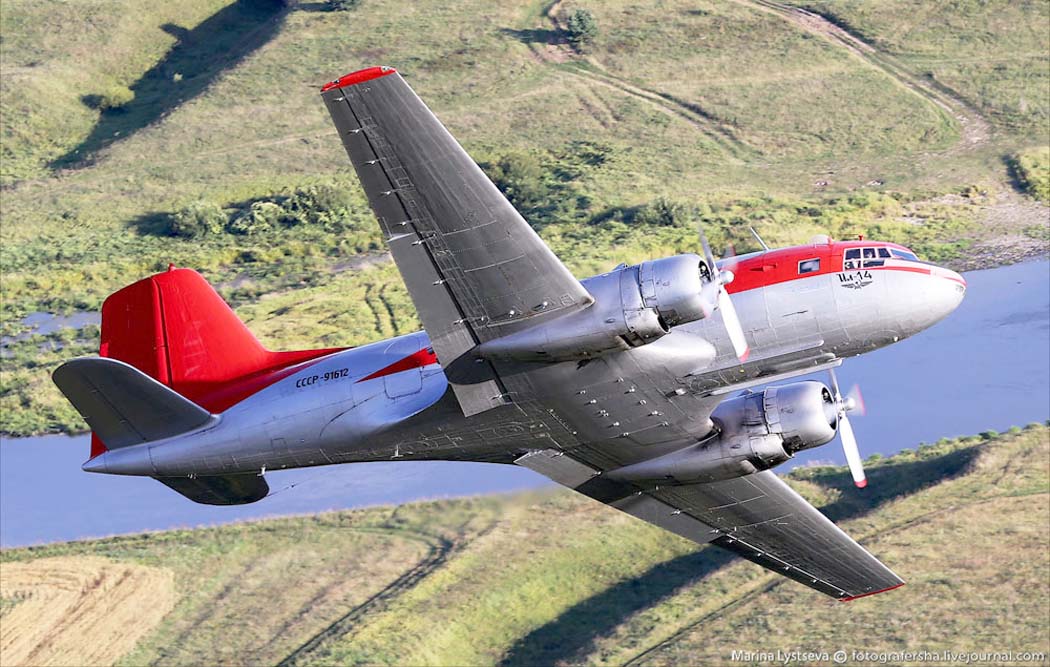

 Летающий экземпляр Ил-14
 Пассажирский салон Ил-14ПС (салон)

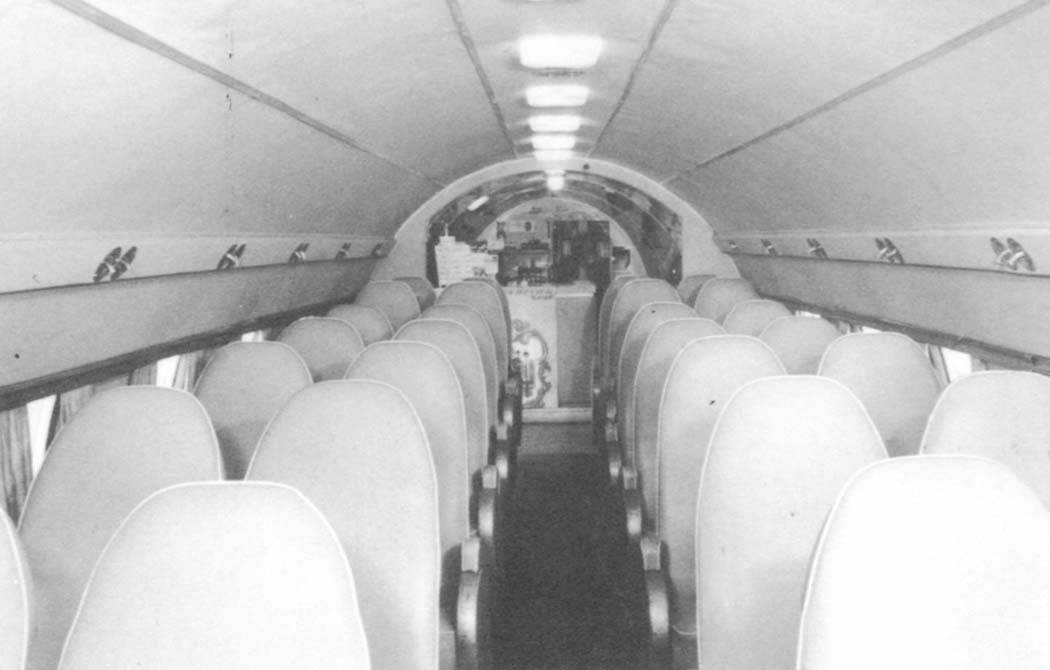

 Пассажирский салон Ил-14

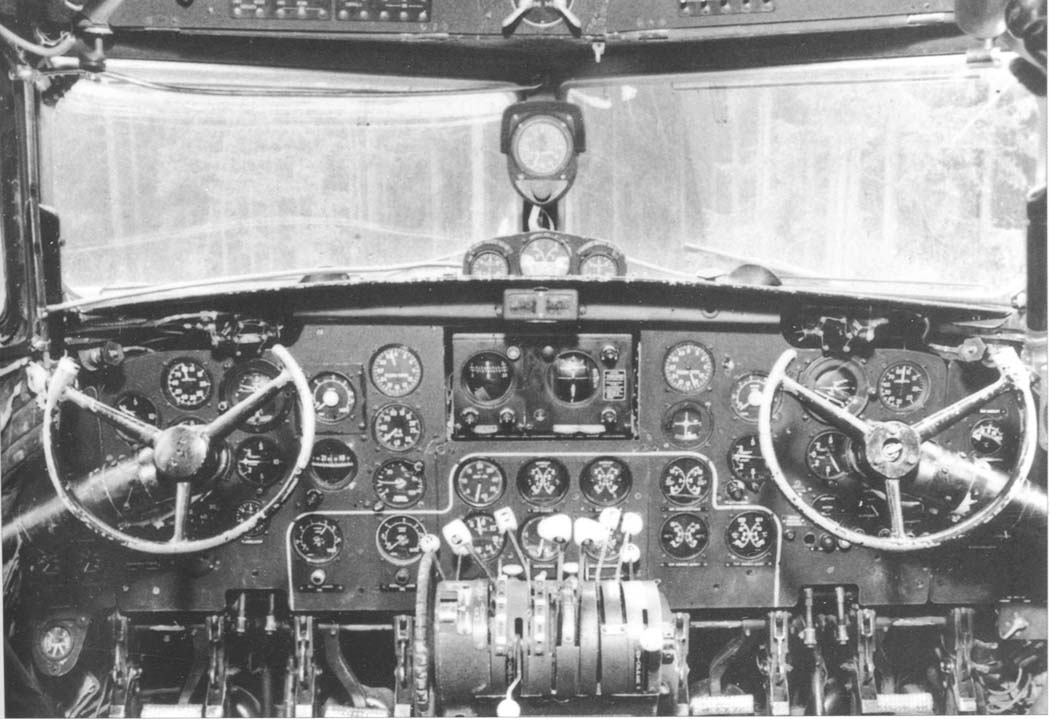

 Кабина пилотов Ил-14

  Схемы:

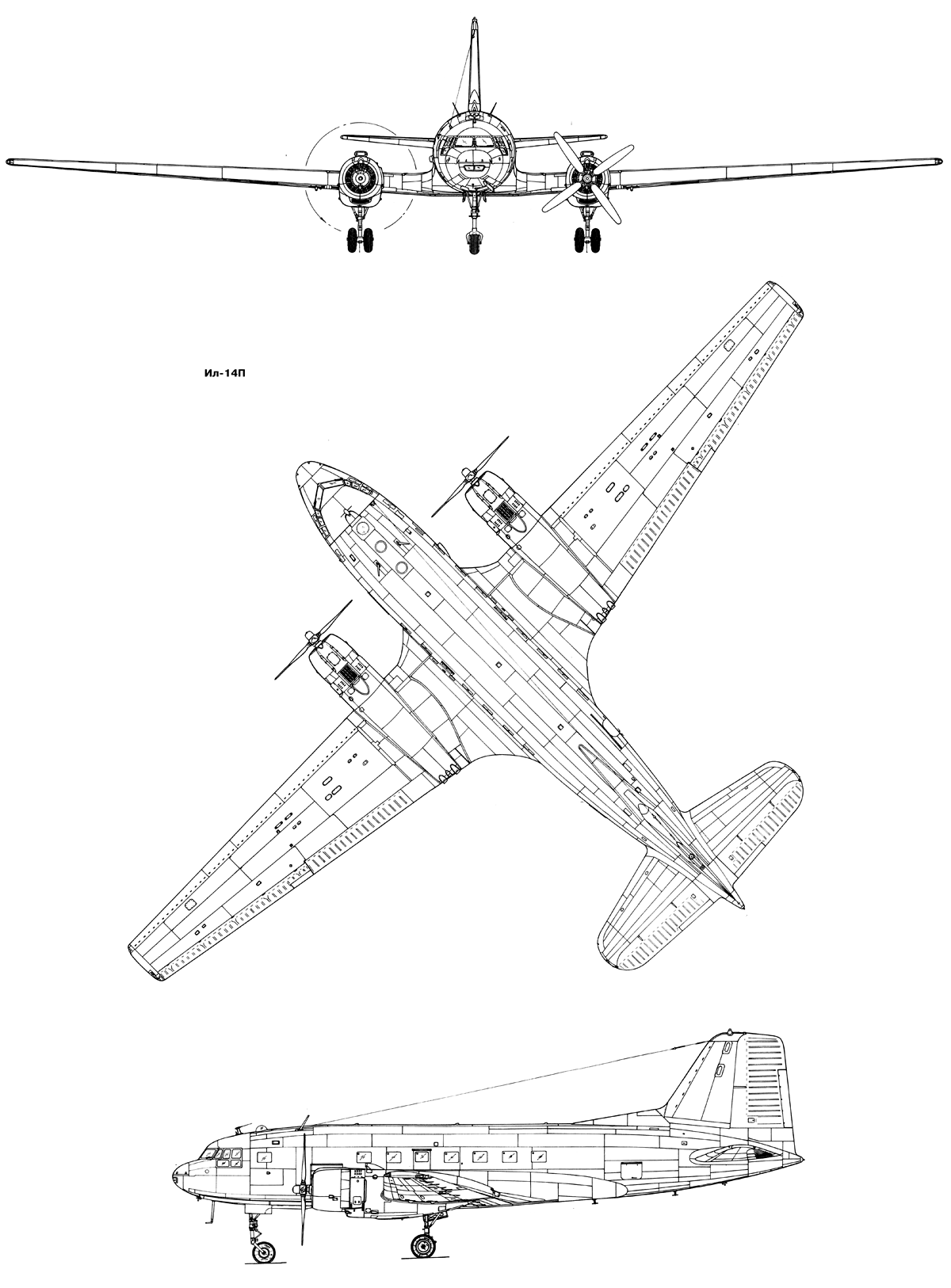

 Ил-14П
 Ил-14М
 Ан-14Т

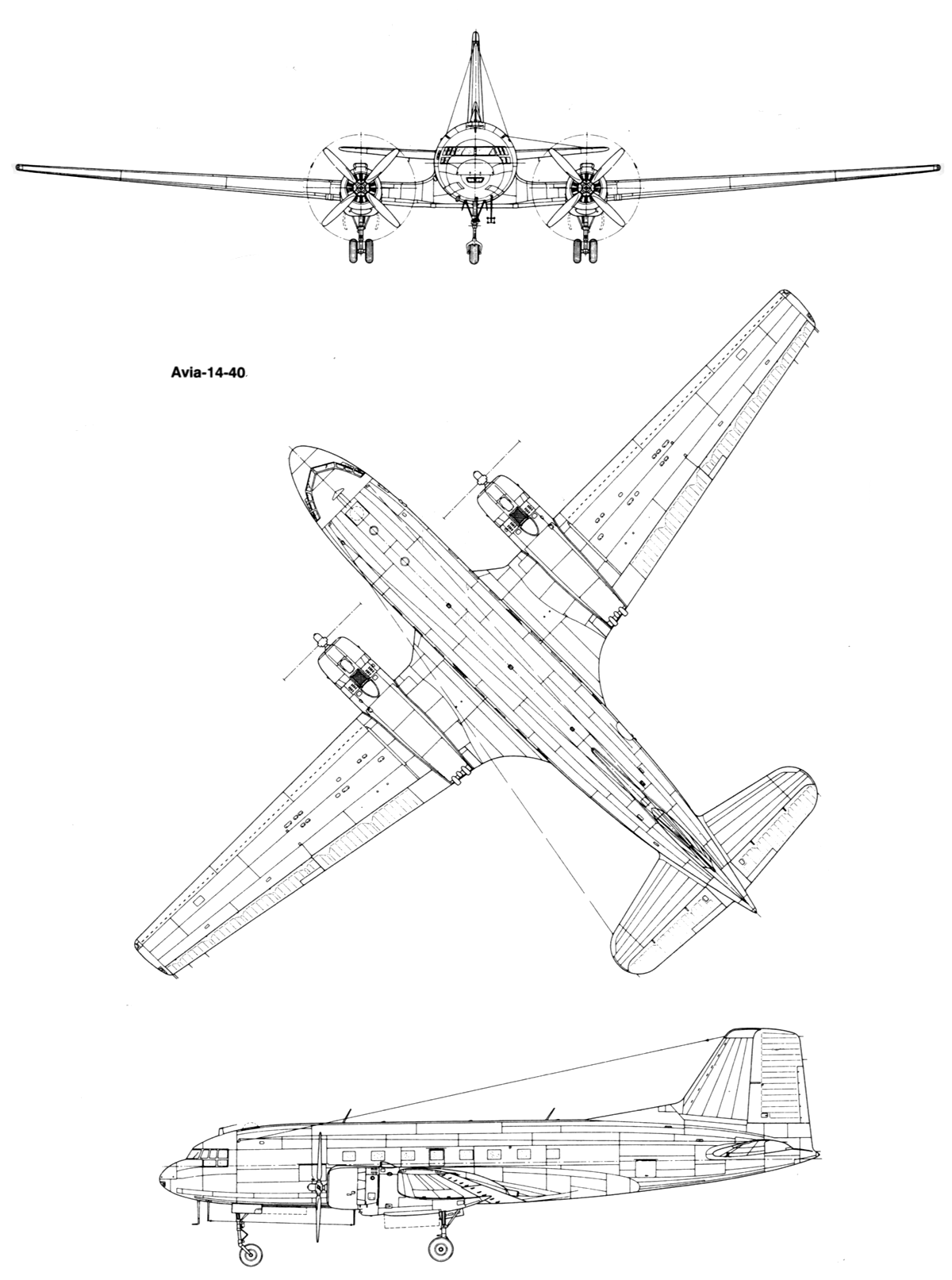

 Avia-14-40

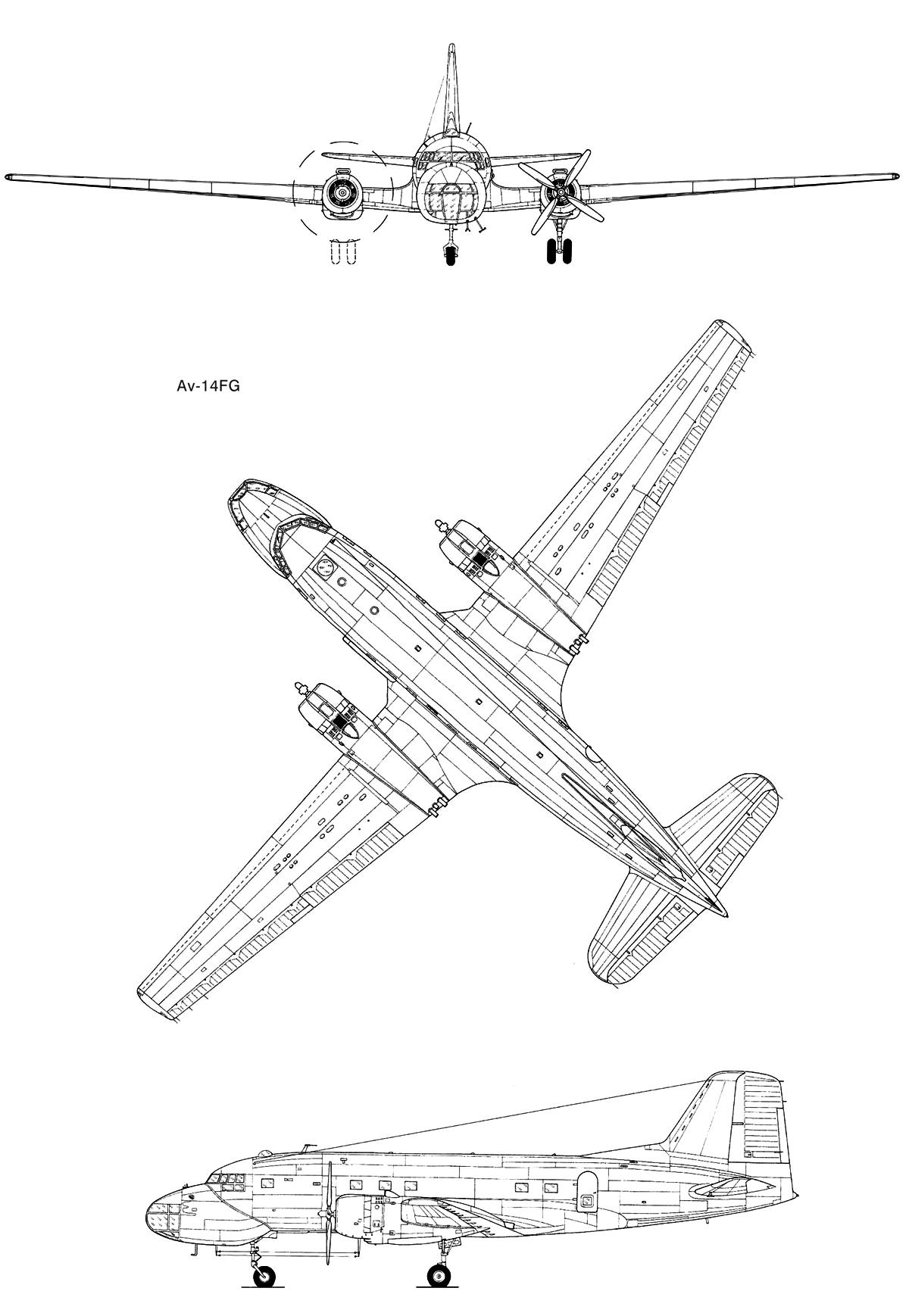

 Av-14FG

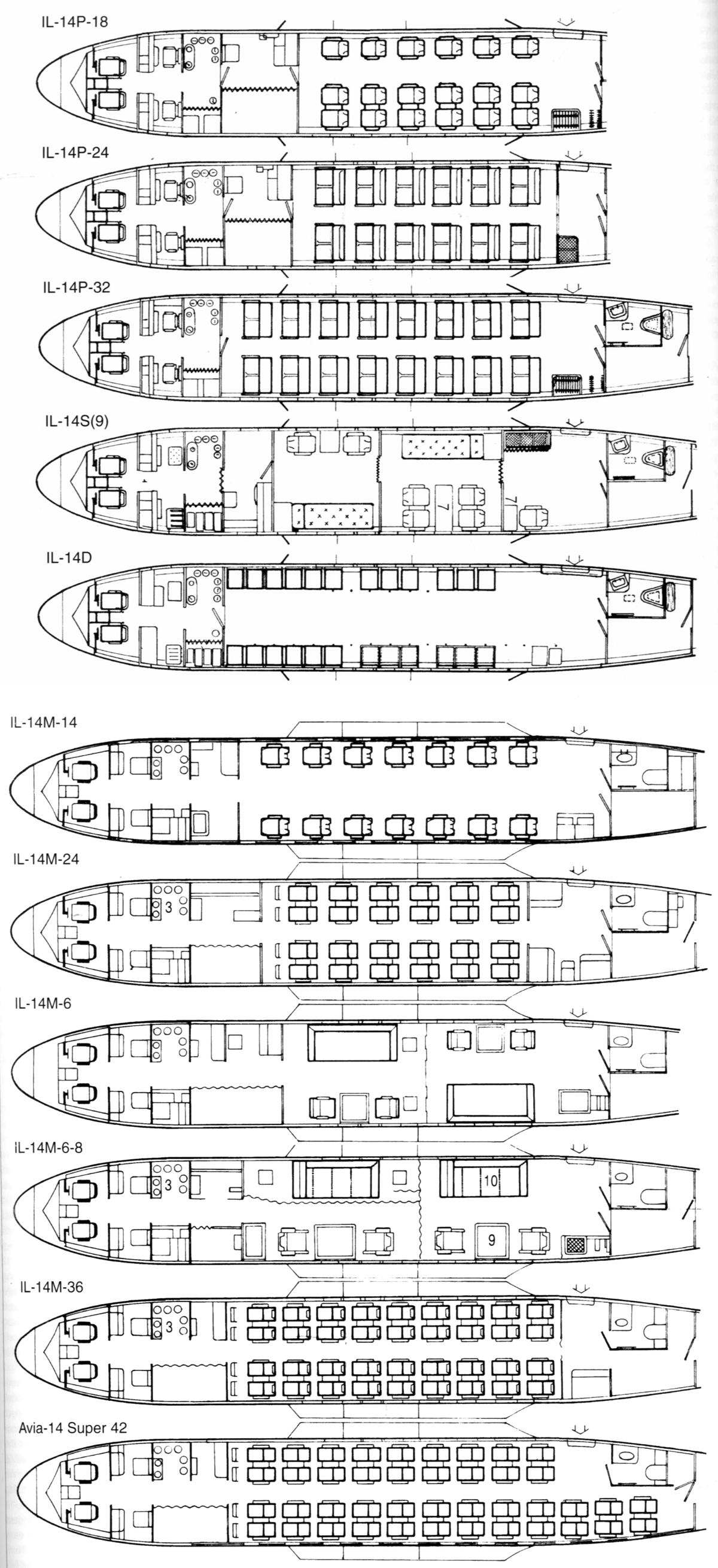

 Варианты пассажирских салонов

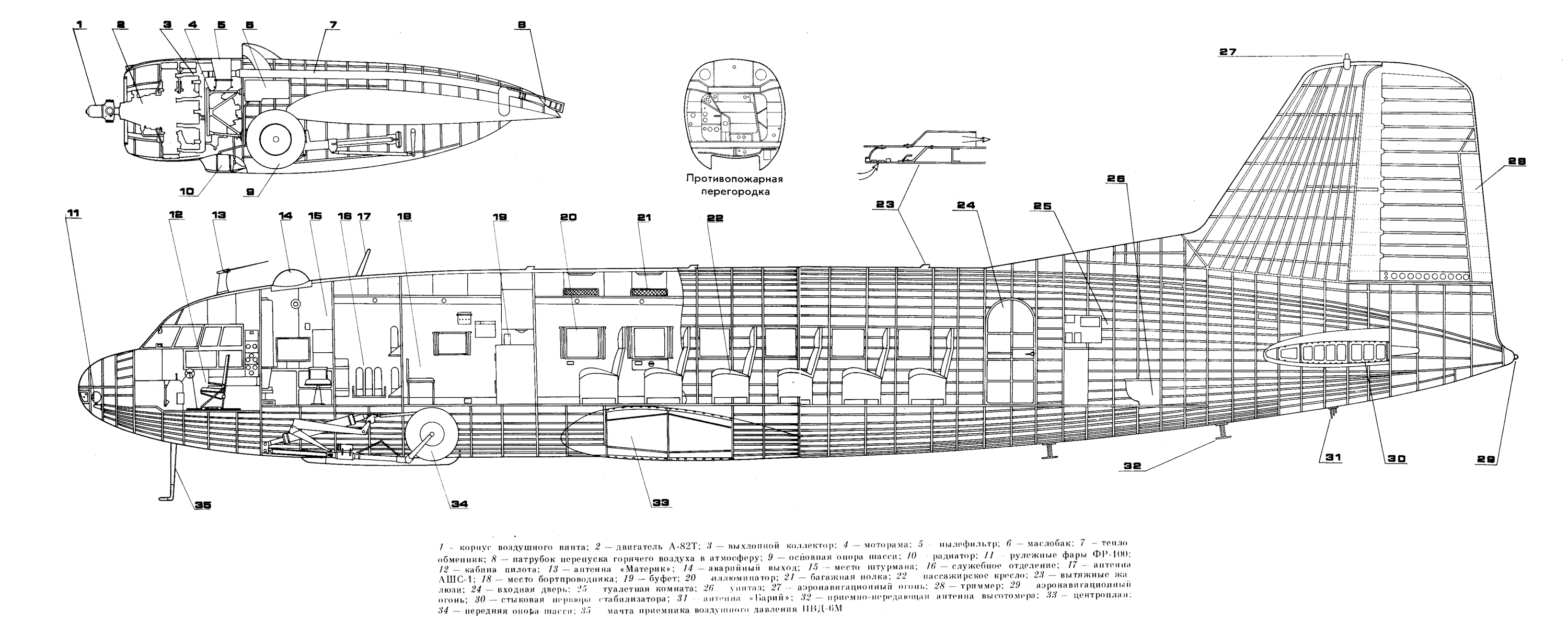

 Компоновочная схема

  Варианты окраски:

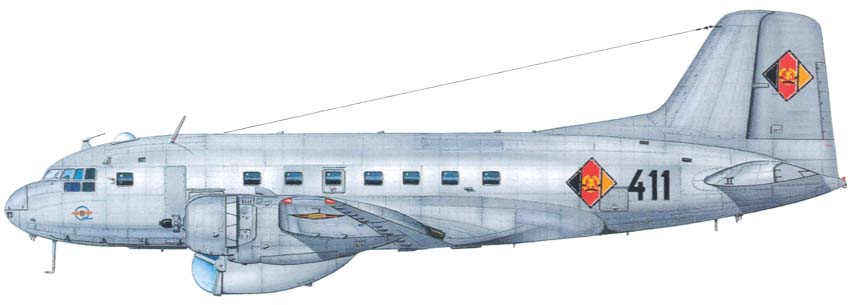

 Самолет для аэрофотосъемки Il-14P ВВС ГДР

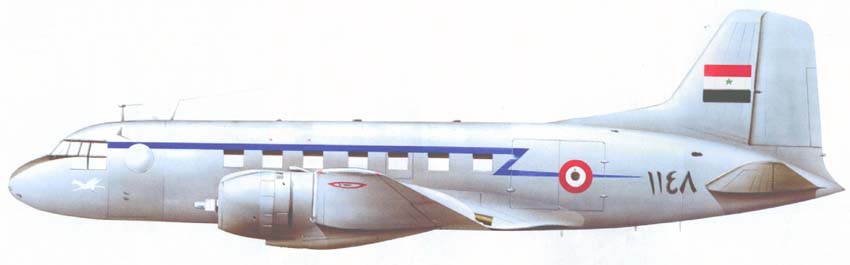

 Ил-14 ВВС Египта

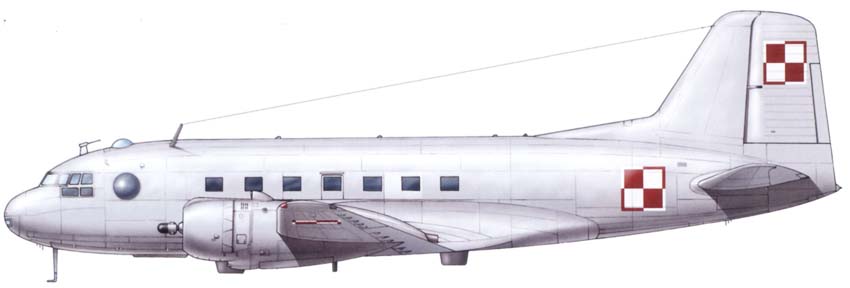

 Il-14E ВВС Польши

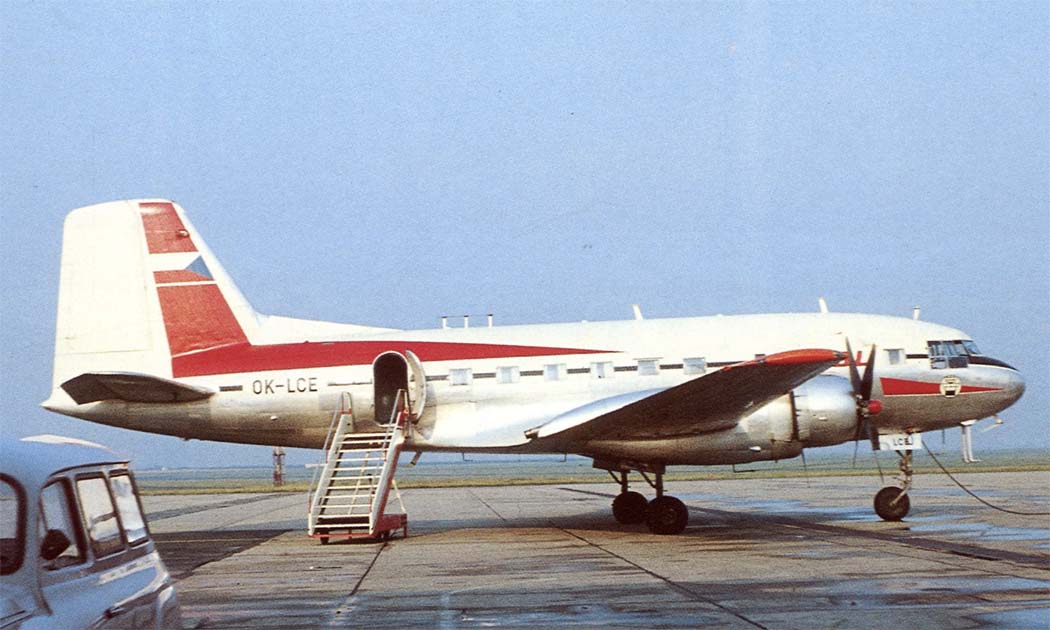

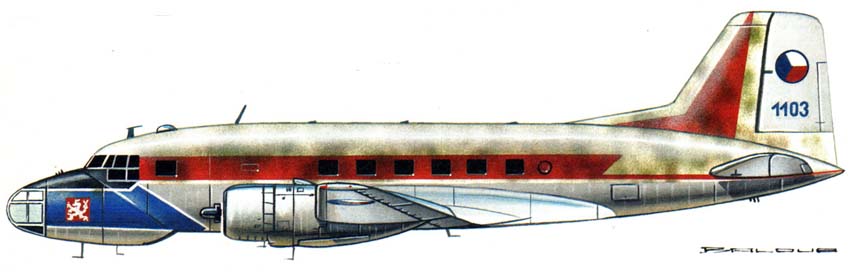

 Il-14FG ВВС Чехословакии

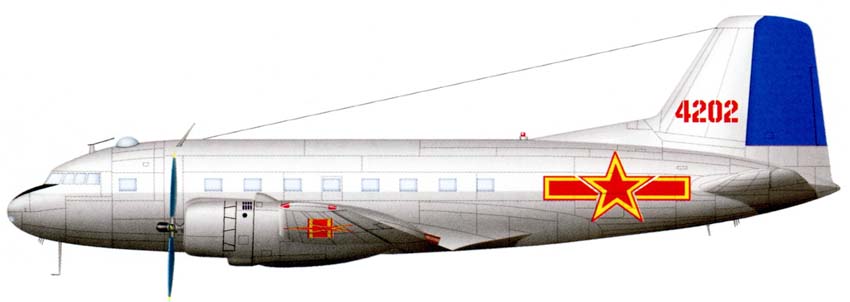

 Ил-14 Мао Цзэдуна
 Десантный Ил-14Д-30

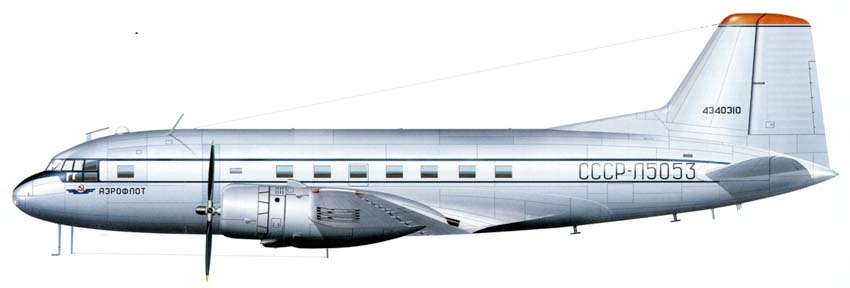

 Ил-14М Аэрофлота

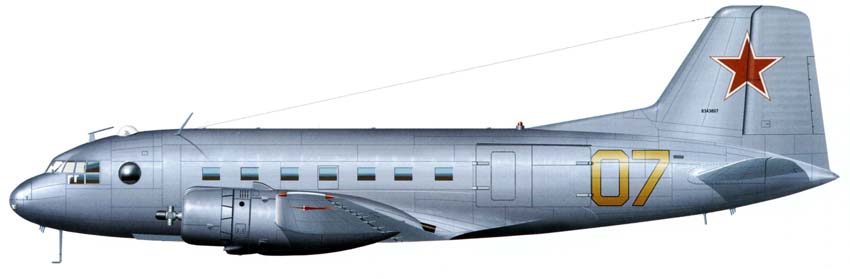

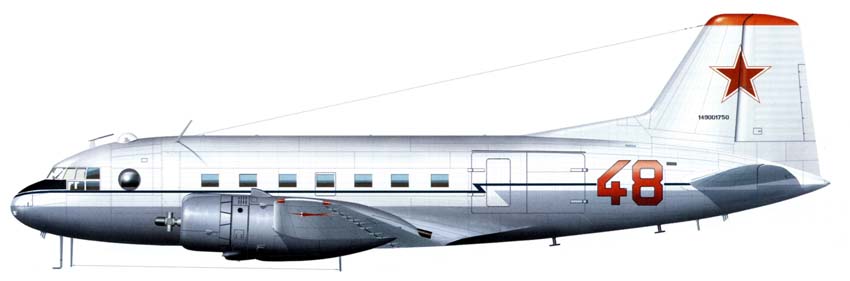

 Ил-14Т ВВС СССР

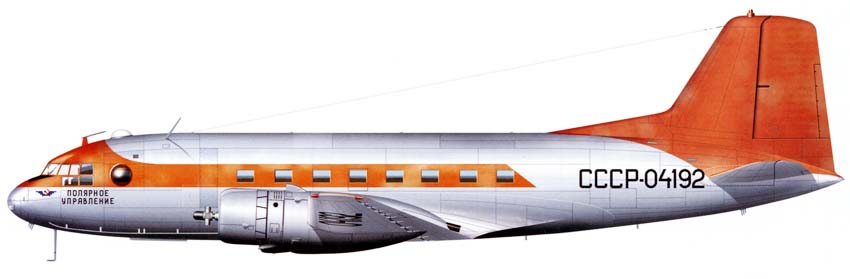

 Ил-14М Полярной авиации

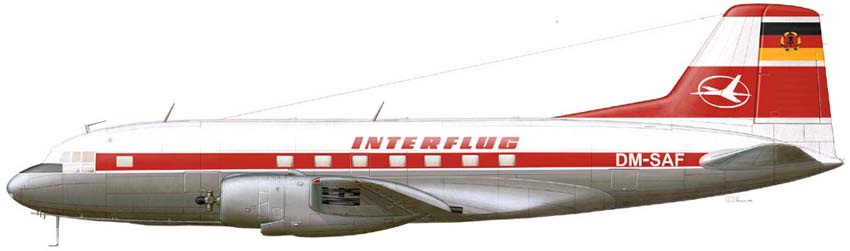

 Ил-14П компании Interflug, ГДР
