   Ил-76МД

Разработчик: ОКБ Ильюшина
Страна: СССР
Первый полет: 1981
Тип: Средний военно-транспортный самолет
  ЛТХ     Доп. информация



Ил-76МД предназначен для выброски воздушного десанта, перевозки войск, боевой техники (в том числе средних танков), доставки войскам срочных грузов, а также транспортировки раненых и больных. При установке недорогого специального оборудования может использоваться для тушения сильных пожаров. Первая опытная машина была создана в 1981 г. (первый полет состоялся 6 марта 1981 г.) на базе Ил-76М, а с июня 1984 г. Ил-76МД начал поступать на вооружение. Ил-76МД - самолет автономной эксплуатации. В течение двух месяцев он способен выполнять задачи вдали от родного аэродрома и обслуживается только силами экипажа. Силовая установка, все системы, оборудование и вооружение полностью сохранены, и лишь в конструкцию планера введены конструктивные изменения, связанные с увеличением ресурса и взлетной массы. При эксплуатации с бетонированных ВПП первого класса взлетная масса самолета возросла со 170 до 190 т в основном за счет заправляемого топлива и незначительно - за счет увеличения массы конструкции. Это позволило повысить дальность полета самолета Ил-76МД с максимальной транспортной нагрузкой на 40%. Тележка шасси, в отличие от Ил-76М, расположена не вдоль, а поперек, что повышает взлетно-посадочные характеристики при использовании грунтовых аэродромов. Для предотвращения попадания грязи ниша шасси во время взлета и посадки закрыта. На Ил-76МД применены уникальные трехщелевые закрылки. Ил-76МД оборудован специальными средствами десантирования людей и техники, выброса грузов. Основные системы самолета многократно резервированы.

Бортовое оборудование предназначено для выполнения транспортно-десантных задач днем и ночью, в простых и сложных метеоусловиях, в условиях противодействия ПВО противника и включает прицельно-навигационный пилотажный комплекс, радиосвязное, десантно-транспортное оборудование и средства индивидуальной защиты. В состав ПНПК входят: курсовая система, РЛС обзора земной поверхности, центральный цифровой вычислитель, система автоконтроля, система автоматического управления полетом, радиотехническая система ближней навигации и посадки, радиолокационный запросчик-ответчик, оптико-инфракрасный прицел, аппаратура сигнализации об опасном сближении с землей. Радиосвязное оборудование включает: КВ-радио-станцию, аварийную радиостанцию, самолетное переговорное устройство, аппаратуру речевого оповещения, магнитофон. Десантно-транспортное оборудование предназначено для загрузки, выгрузки и десантирования людей, техники и грузов, размещения и швартовки их при перевозке. Состоит из тельферного, рольгангового, швартовочно-такелажного, вспомогательного парашютного и санитарного оборудования. Ил-76МД оснащен средствами индивидуальной и огневой защиты, в состав которых входят: станция предупреждения об облучении, станция для создания радиопомех, инфракрасные патроны, автомат выброса дипольных отражателей и две авиационные пушки калибра 23 мм с радиолокационной прицельной станцией (для отражения атак с задней полусферы). Под крылом могут устанавливаться подвески для четырех 250-кг авиабомб или радиомаяки на съемных пилонах.

По транспортным возможностям Ил-76МД превосходит Ил-76М в 1,2 раза, а перед своим зарубежным аналогом С-141 имеет преимущества в эксплуатации самолета с укороченных и грунтовых аэродромов, в возможности длительной автономной эксплуатации. Кроме того, оснащенность вооружением Ил-76МД, присущая ему высокая механизация погрузочно-разгрузочных работ и большая допустимая масса моногруза до 48 т (на С-141 -36т) значительно превышают его возможности по сравнению с С-141 А. Ил-76МД применялся в ходе боевых действий в Афганистане, где в боевой обстановке он неоднократно подтверждал свои высокие летные характеристики и надежность. Известен случай, когда на высоте 7,5 тыс. м в самолет попала ракета и вырвала из фюзеляжа кусок обшивки размером 2,5x2 м. С этим повреждением машина прошла еще более 200 км и произвела благополучную посадку.

С целью обеспечения соответствия самолета Ил-76МД(ТД) нормам ИКАО по уровню шума на местности и нормам по эмиссии двигателей в ОКБ проведены работы по установке на самолеты двигателей ПС-90А. Самолеты в этом случае будут полностью соответствовать этим нормам и смогут без ограничений летать на любых маршрутах, совершать посадки и взлеты на любых зарубежных аэродромах, где с апреля 2002 г. неукоснительно соблюдаются жесткие ограничения.

Получилось так, что двигатели ПС-90А в первую очередь будут установлены на нескольких самолетах Ил-76МД, принадлежащих ВВС нашей страны и которые обеспечивают перелеты Президента РФ в зарубежные страны.

В течение нескольких лет продолжаются переговоры с авиакомпаниями, которые имеют в своем составе самолеты Ил-7бТД, о необходимости проведения работ по замене двигателей Д-ЗОКП на двигатели ПС-90А. По нашему мнению, прежде всего авиакомпании должны были первыми откликнуться на эту проблему и найти источник финансирования доработок самолетов. Причем сегодня вся документация на проведение этих доработок выпущена (за счет АК им. С. В. Ильюшина), внедрена в производство и прошла всестороннюю оценку, включая летную, на самолете Ид-76МФ. То есть авиакомпании ничем не рискуют, а вкладывая свои средства, получают самолет, полностью отвечающий международным нормам. При этом летно-технические характеристики изменяются незначительно, даже в лучшую сторону. Но авиакомпании предпочитают другое решение - добивать самолеты по ресурсу (доставшиеся им практически бесплатно в результате раздела бывшего "Аэрофлота'' и раздела самолетов, оставшихся в бывших союзных республиках СССР), не вкладывая в их модернизацию ни копейки. Но придет незаметно и 2006 г., когда будут введены еще более жесткие ограничения. Что эти авиакомпании будут делать тогда?

Сегодня первые два самолета Ил-76МД, принадлежащие ВВС, находятся на воронежском авиационном заводе и на них проводятся работы по ремоторизации - замене двигателей. Тем самым вскоре ВВС получит самолеты, отвечающие современным нормам.

Вместе с тем, на этих самолетах будет установлено и новое пилотажно-навигационное оборудование, которое также устанавливается в соответствии с требованиями ИКАО.

Опытное конструкторское бюро готовится и к работам по глубокой модернизации пилотажно-навигационного оборудования. И через некоторое время в кабине экипажа будут установлены шесть многофункциональных жидкокристалических экранных индикаторов, на экранах которых будет полностью отображаться вся пилотажно-навигационная информация, а также будет отображаться вся информация о работе систем самолета. Для этого придется заменить некоторые системы и оборудование.






 ЛТХ:
Модификация   Ил-76МД
Размах крыла, м   50.50
Длина самолета, м   46.59
Высота самолета, м   14.76
Площадь крыла, м2   300.0
Масса, кг
  пустого снаряженного самолета   92000
  максимальная взлетная   190000
  полезной нагрузки   48000-50000
Топливо, л   109480
Тип двигателя   4 ТРДД Д-30КП сер.2
Тяга, кгс   4 х 12000
Максимальная скорость, км/ч   850
Крейсерская скорость, км/ч   750-800
Дальность, км
  с грузом 20 тонн   7200
  с грузом 47 тонн   4200
Практический потолок, м   12000
Экипаж, чел   6/7
Полезная нагрузка:   140 солдат или 128 парашютистов или до 48000 кг груза
Вооружение (опционально):   две 23-мм пушки ГШ-23Л


 Доп. информация :

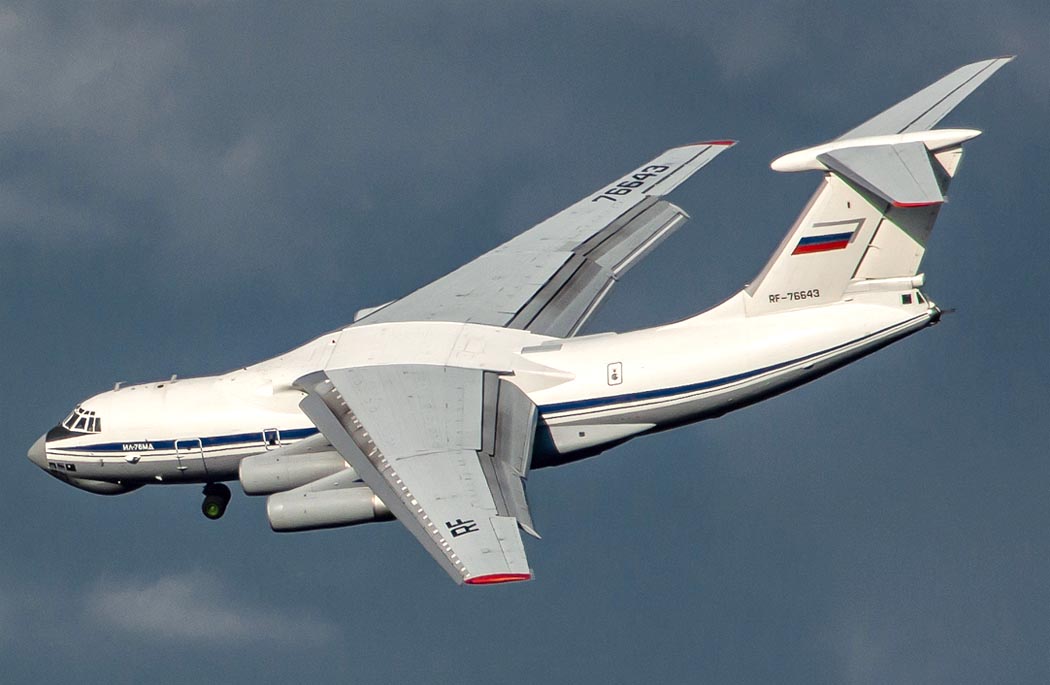

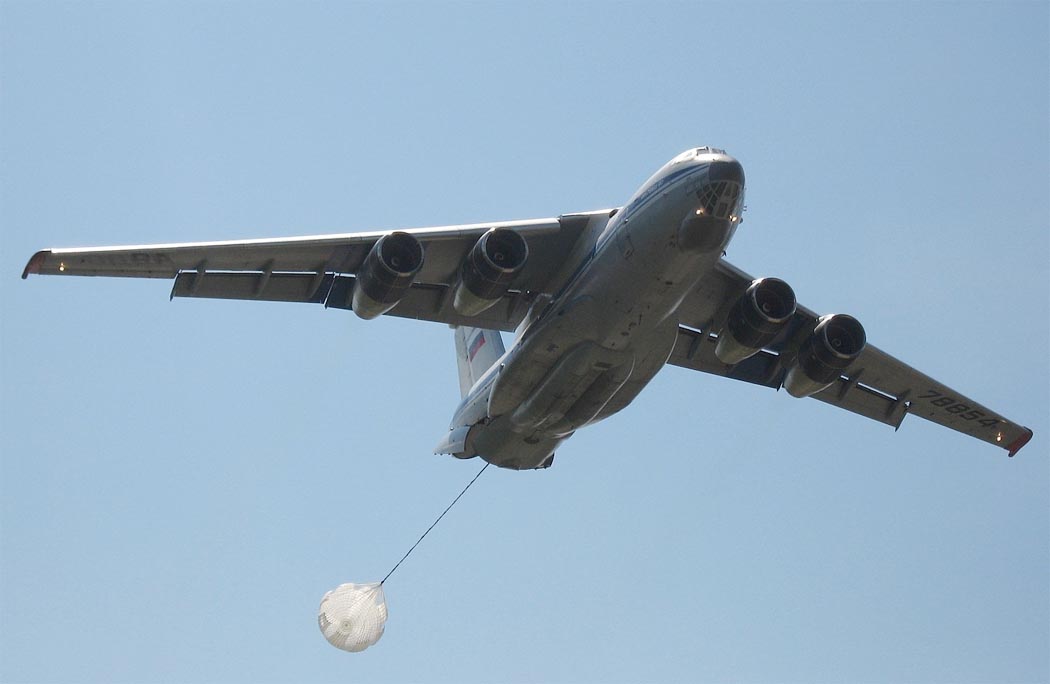

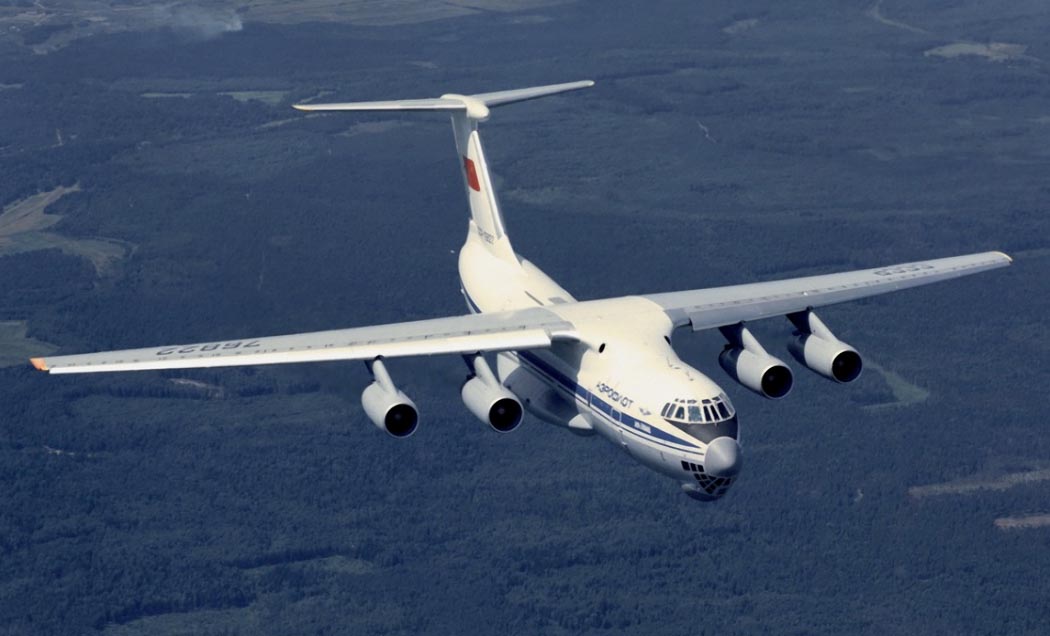

  Фотографии:

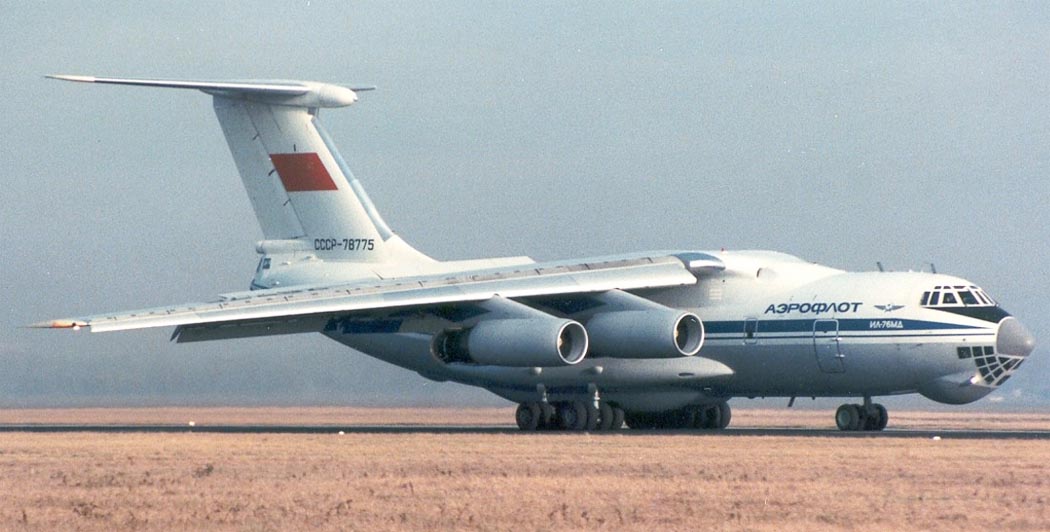

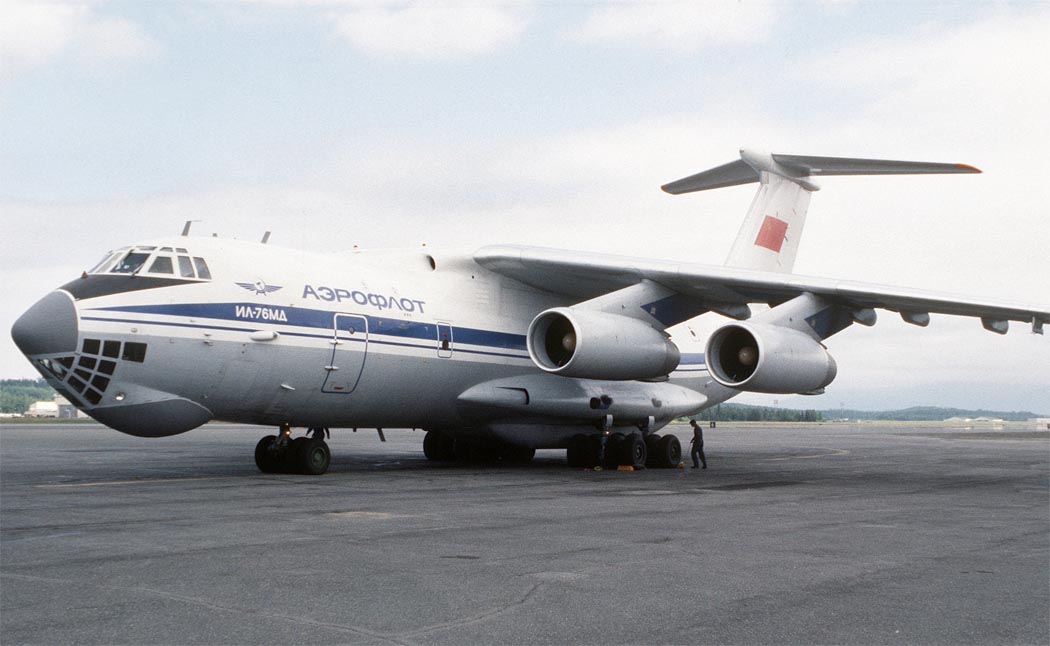

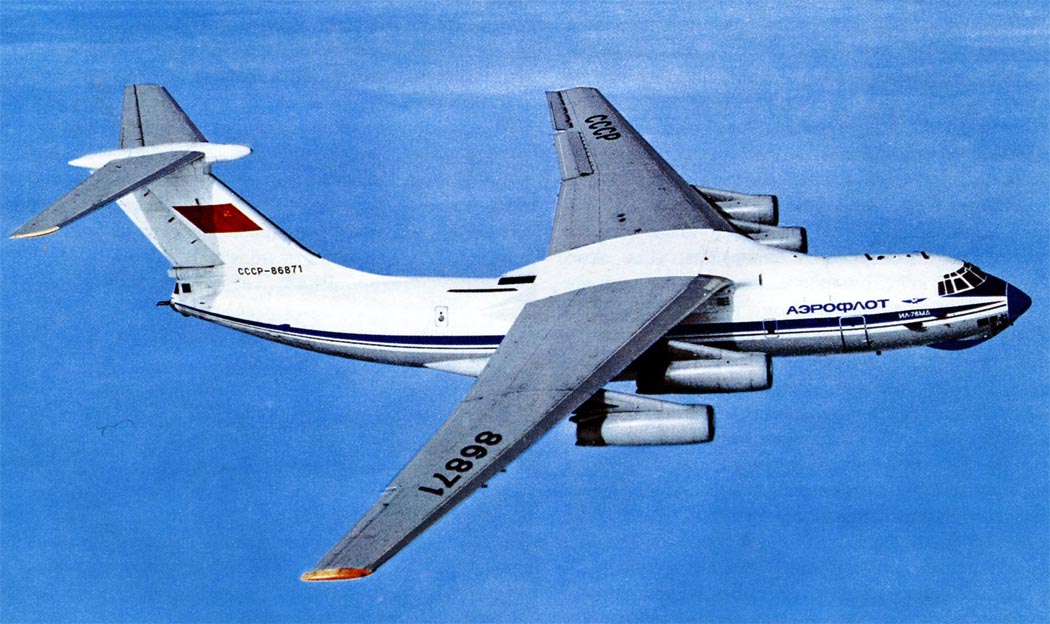

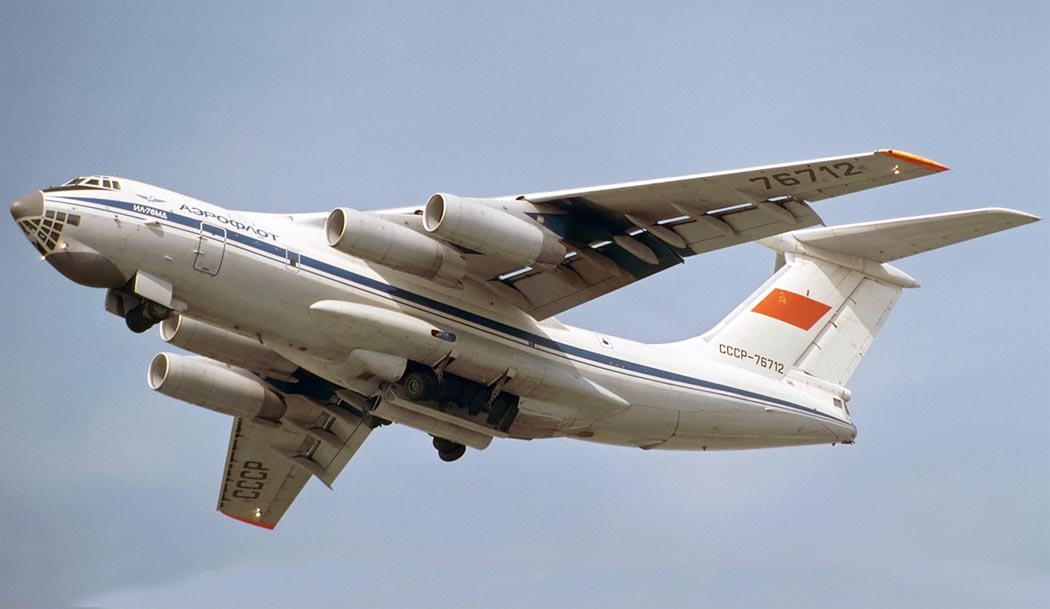

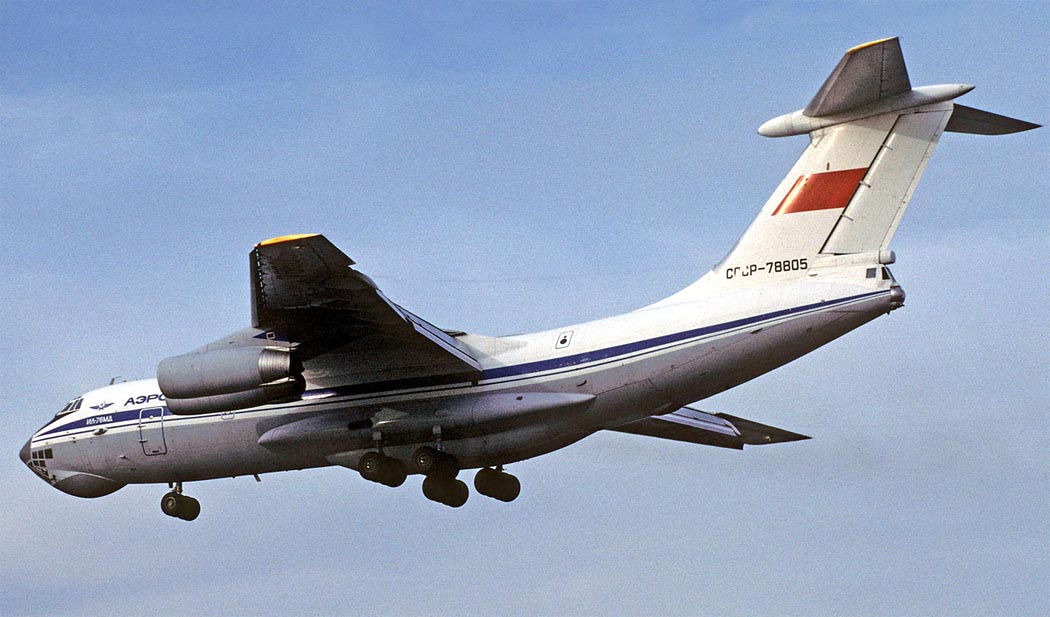

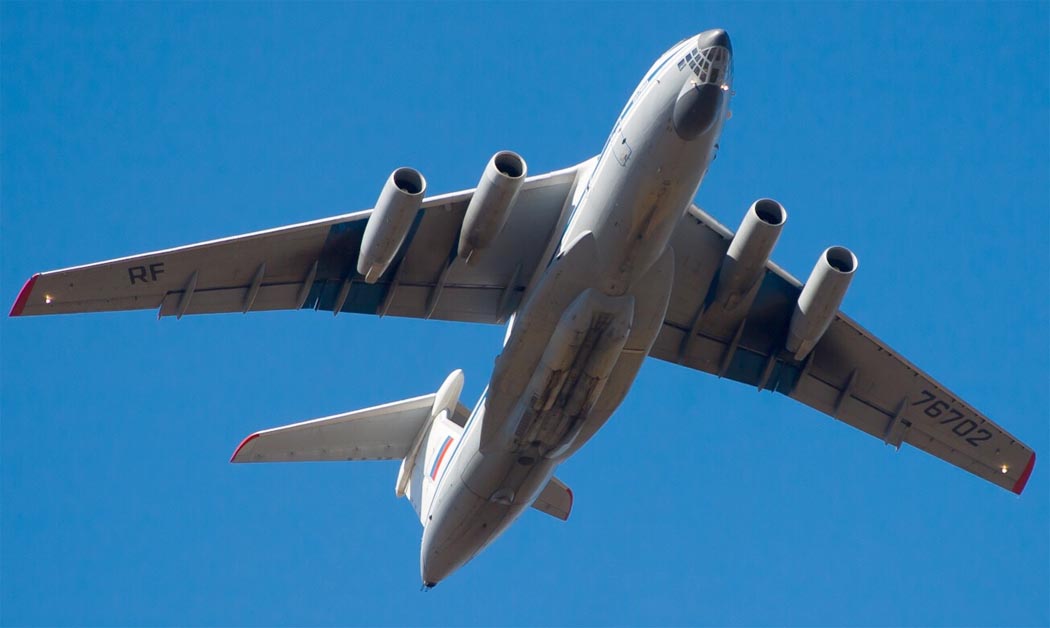

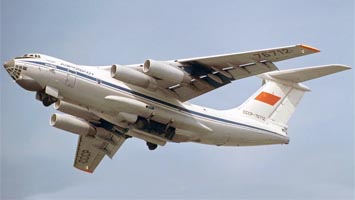

 Ил-76МД (c) ilyushin.org
 Ил-76МД (c) Dre Peijmen
 Ил-76МД (c) David A. Grant
 Ил-76МД (c) Peter Smithson
 Ил-76МД
 Ил-76МД
 Ил-76МД (c) rbi6ka
 Ил-76МД (c) Дмитрий Назаров
 Ил-76МД (c) Олег Гаврюшенко

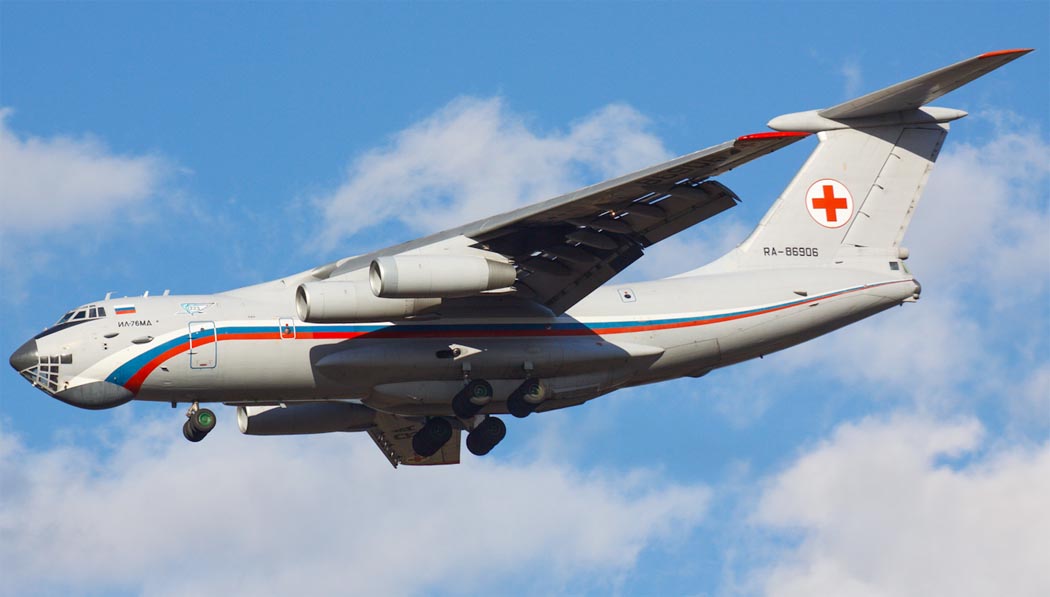

 Медико-эвакуационный Ил-76МД "Скальпель" (c) rbi6ka

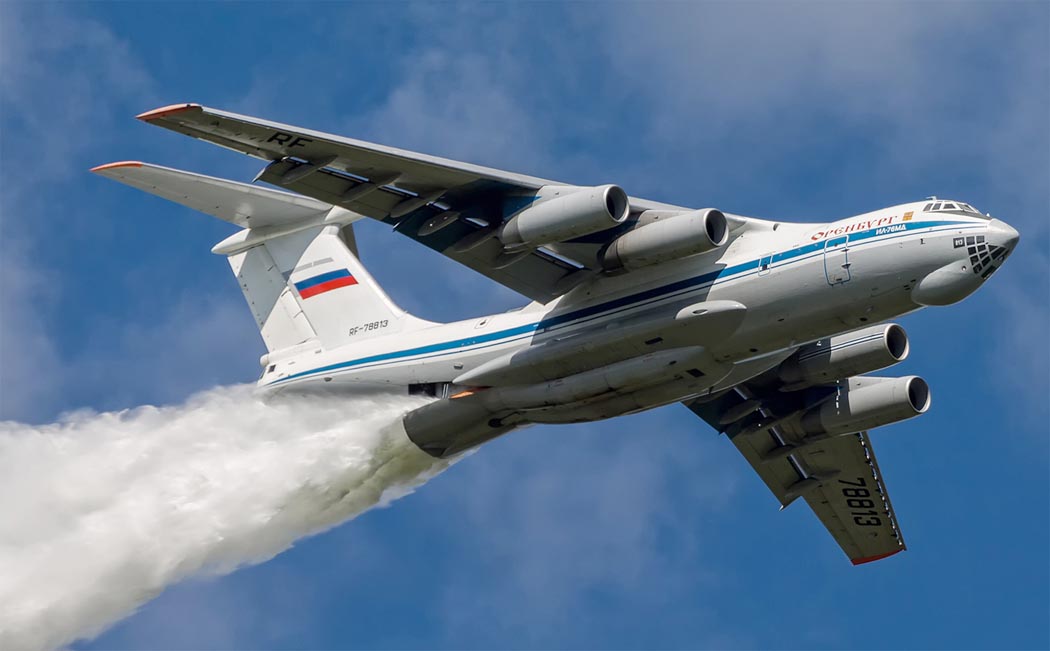

 Пожарный Ил-76МД (c) Павел Безруков

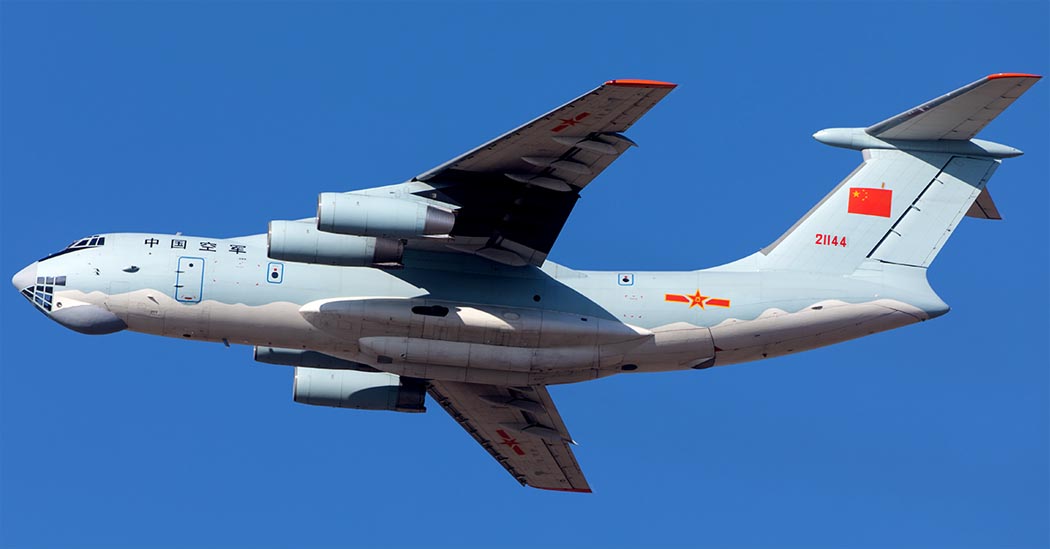

 Ил-76МД ВВС КНР (c) changbei

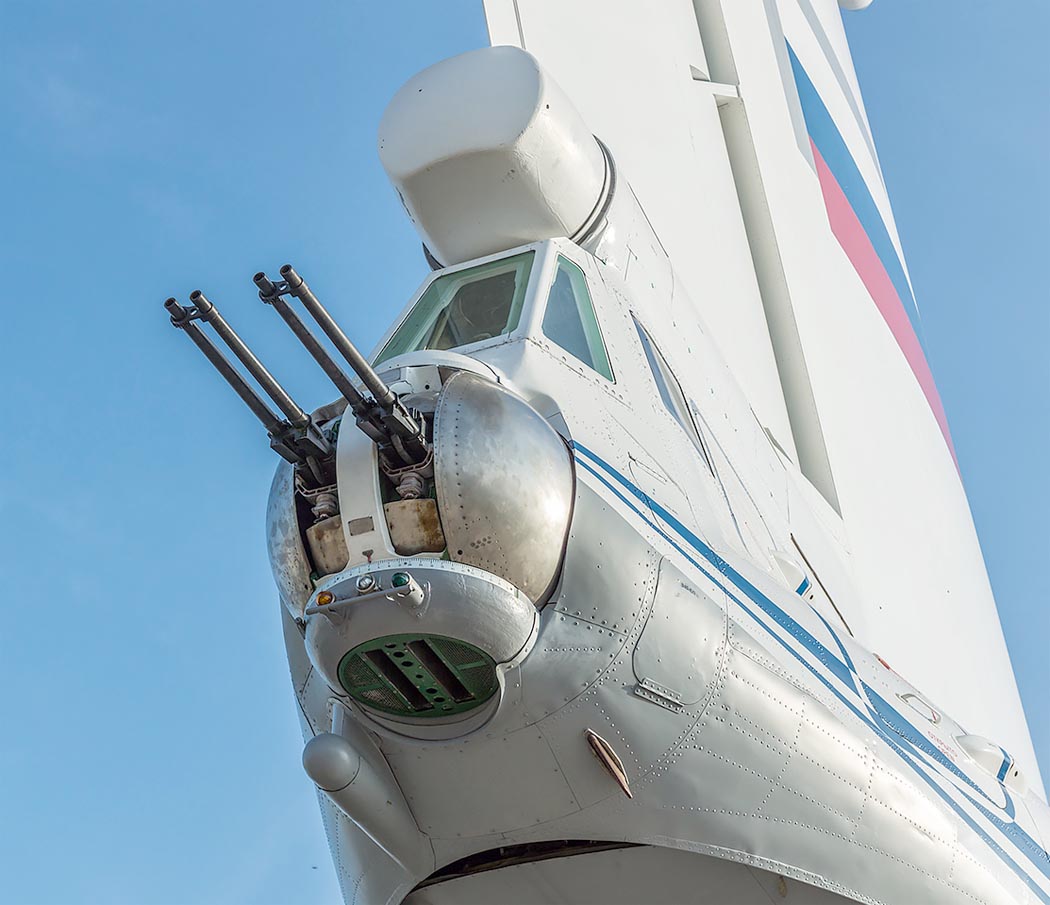

 Кормовая оборонительная установка с двумя пушками ГШ-23Л на Ил-76МД (c) Виктор

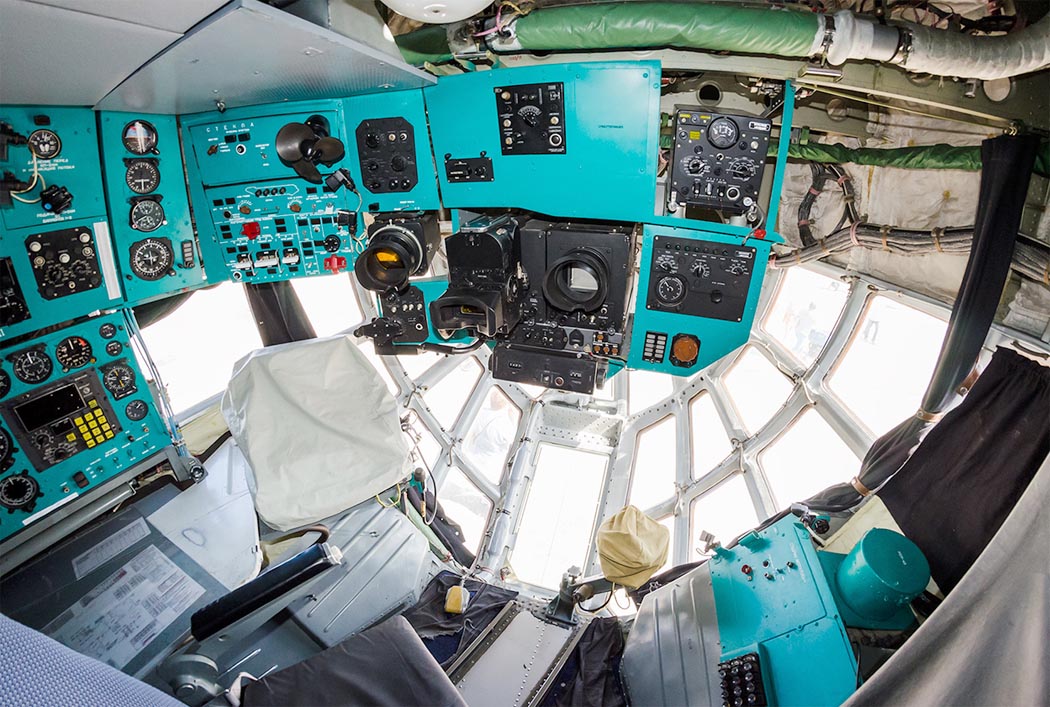

 Место штурмана на Ил-76МД (c) Евгений Гордеев

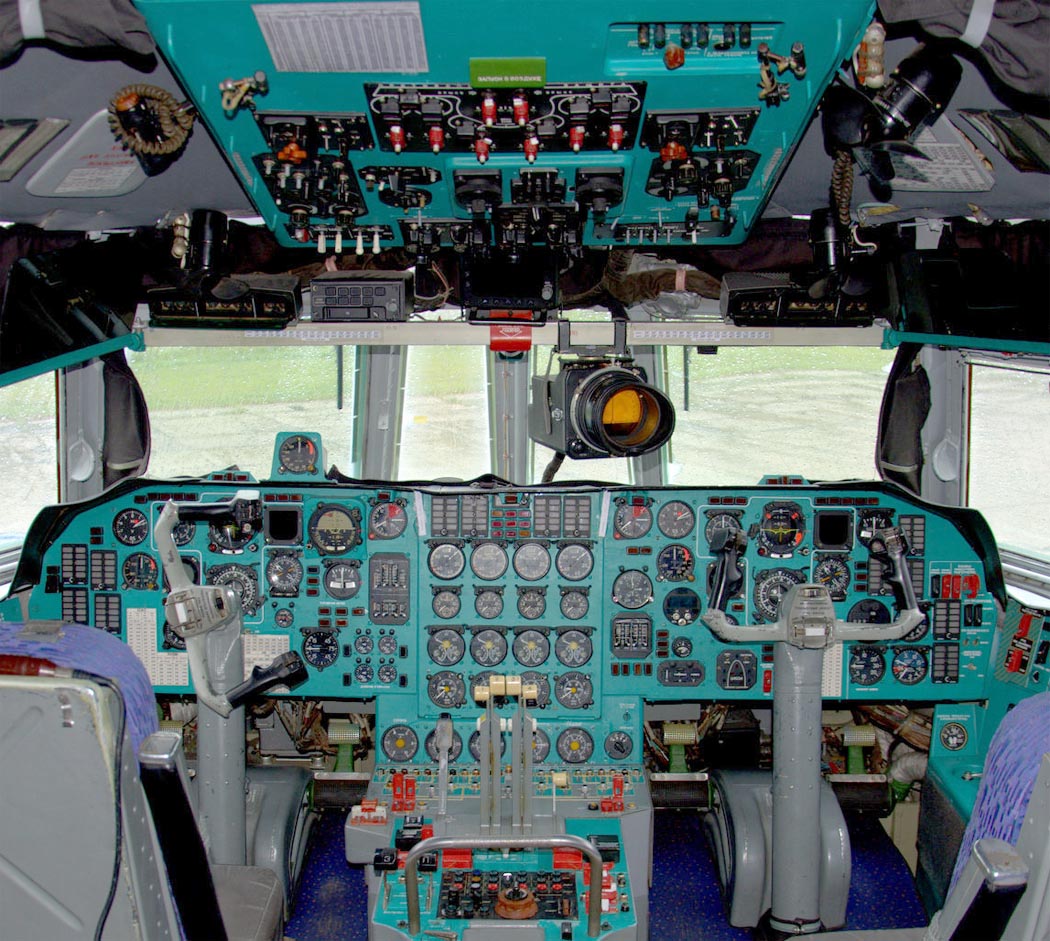

 Кабина пилотов Ил-76МД (c) Евгений Лебедев

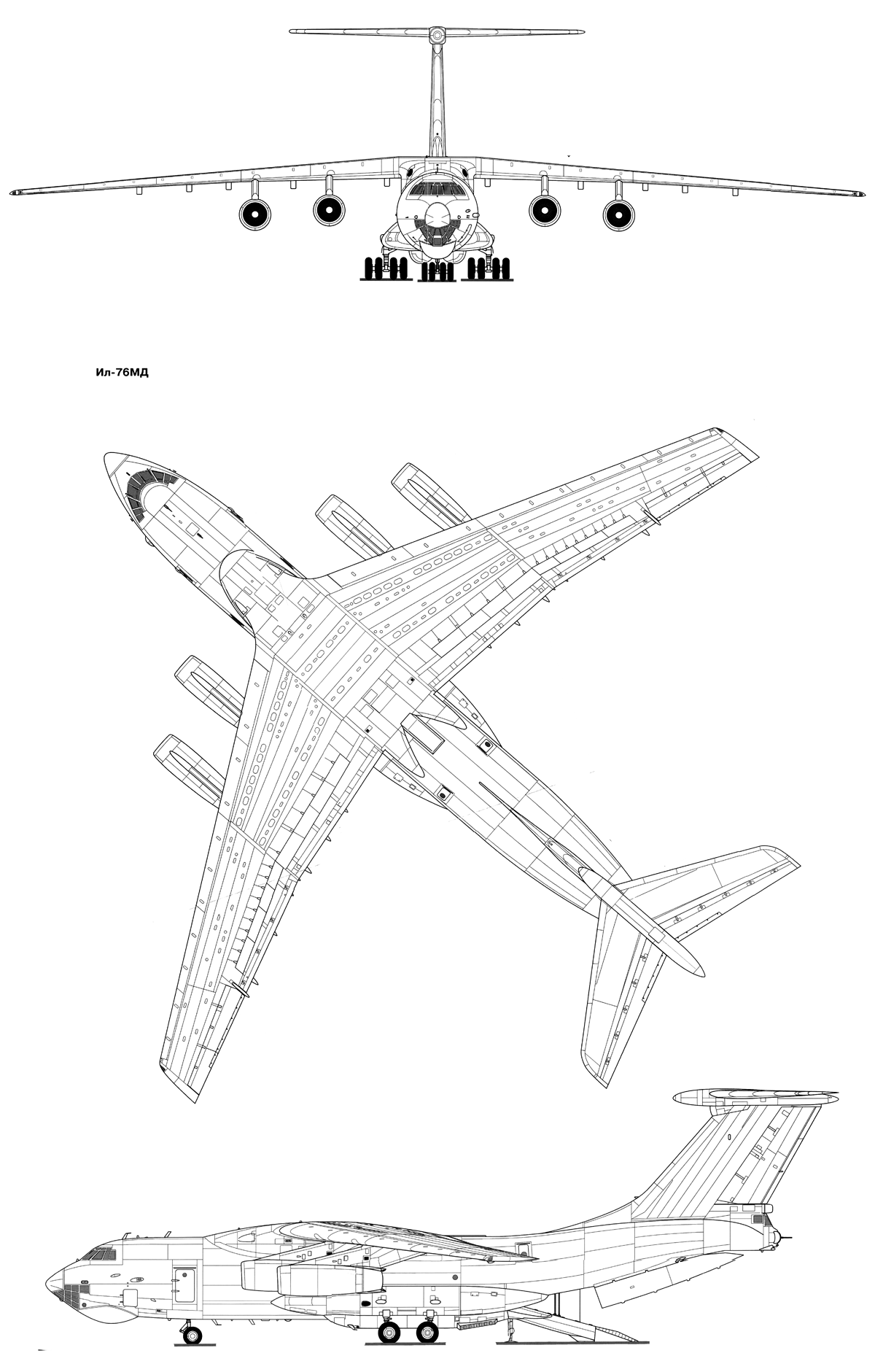

 Схемы:

 Ил-76МД

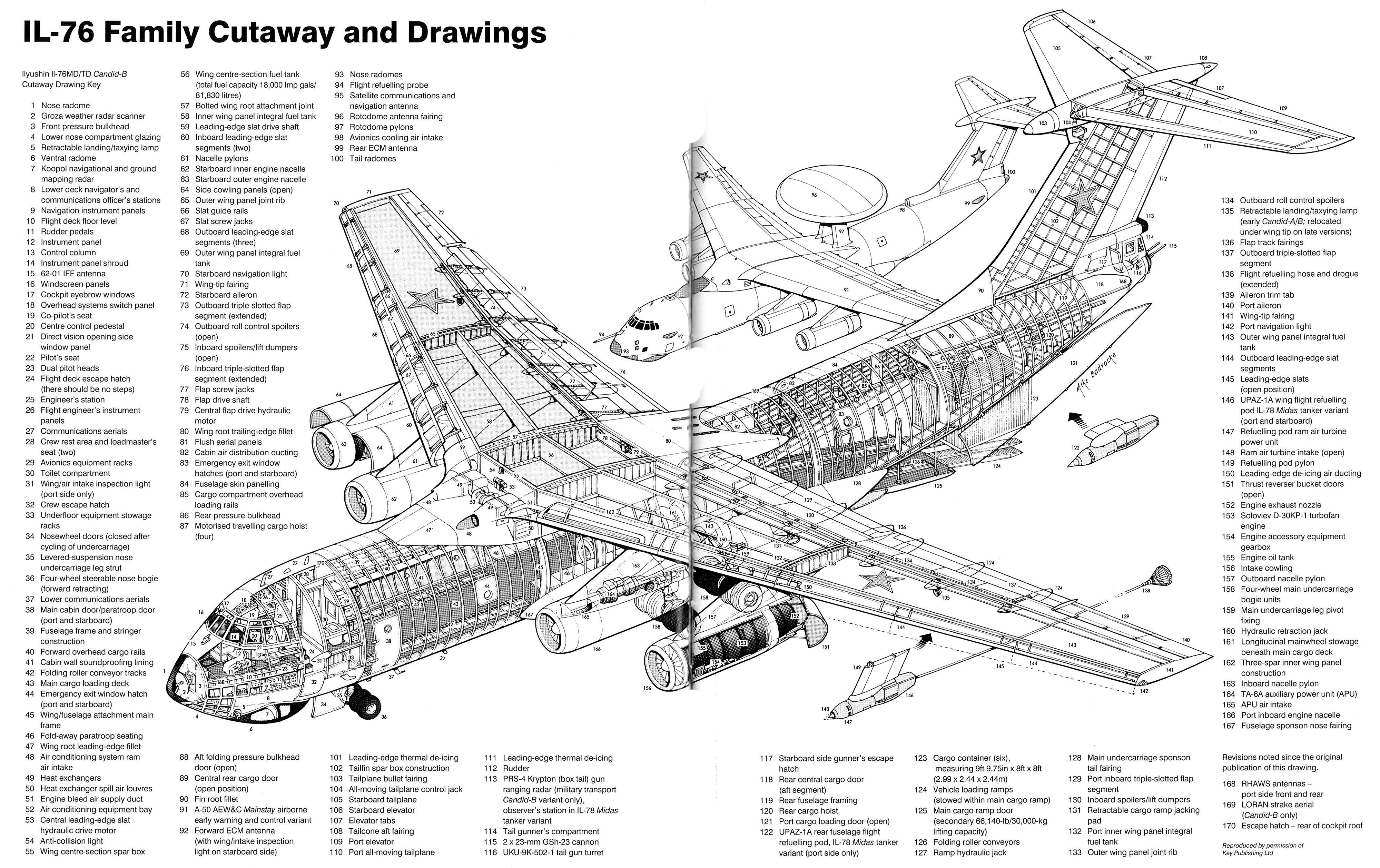

 Компоновочная схема

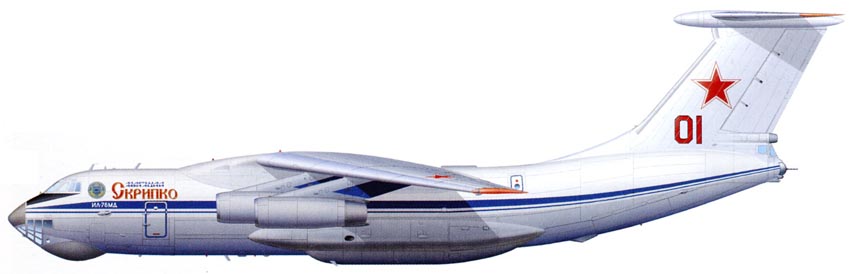

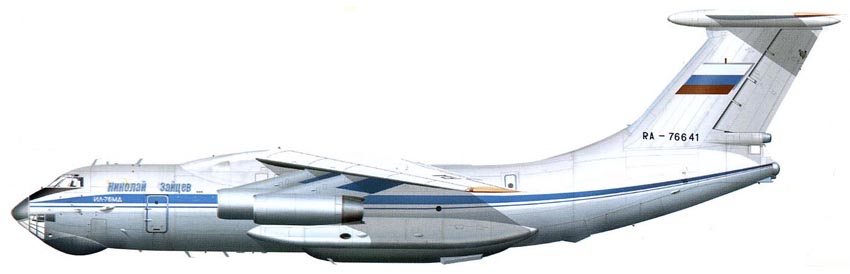

  Варианты окраски:

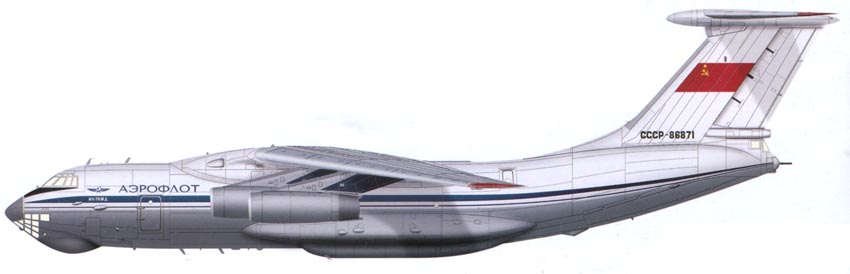

 Ил-76МД ВТА СССР
 Ил-76МД 601-го ЦБП и ПЛС ВТА РФ
 Ил-76МД 117-го ВТАП ВТА РФ
 Ил-76МД 334-го ВТАП ВТА РФ
 Медико-эвакуационный Ил-76МД "Скальпель"







Список источников:

Авиация и космонавтика 2003-04-09. Николай Таликов. Самолёт Ил-76 и его транспортные модификации
Авиация и Время 2013-06. Сергей Дроздов. Ил-76 - самолет с искренней улыбкой
Крылья Родины 1995-12. Г.В. Новожилов. Самолет-солдат
Авиаколлекция 2007-11. Г.В. Якубович. Транспортный самолёт Ил-76
Авиация и космонавтика 2003-08. Оперативно-стратегический военно-транспортный самолёт Ил-76
Экспринт. В.Ю. Марковский. Ил-76 на службе в ВВС
Роман Астахов. Русская Сила. Военно-транспортный самолет Ил-76
Ростислав Виноградов, Александр Пономарев. Развитие самолетов мира
Aerofax. Dmitriy Komissarov, Yefim Gordon. Ilyushin Il-76
