   Ил-76МД-90А (Изделие 476)

Разработчик: ОКБ Ильюшина
Страна: Россия
Первый полет: 2012
Тип: Средний транспортный самолет
  ЛТХ     Доп. информация



Ил-76МД-90А (изделие 476) - транспортный самолет. Глубокая модернизация транспортного самолета Ил-76МД - Ил-76МД-90А - разработана КБ им С.В.Ильюшина совместно с КБ авиационного завода "Авиастар" (г.Ульяновск). По неподтвержденным данным предварительная проработка проекта модернизации велась еще в конце 1980-начале 1990-х годов. Решение о переводе производства Ил-76 из ташкента (Узбекистан) в Россию на авиазавод "Авиастар" в Ульяновск принято в 2006 г. (источник). Разработка самолета Ил-76МД-90А вцелом завершена к весне 2009 г. В течение 2009 г. планировалось заключить контракт на производство серии в 6 самолетов Ил-476 для Индии. В течение 2010 г. предполагалось построить образец самолета для ресурсных испытаний в ЦАГИ, а в 2011 г. начать серийное производство Ил-476.

Строительство первого летного экземпляра "01-02" начато во второй половине 2009 г. В ноябре 2009 г. заключен контракт между ОАО "ОАК-ТС" и Министерством промышленности России на "выполнение работ по модернизированной версии изделия 476". Испытания самолета планировалось начать в 2012 г. В первой половине 2010 г. СМИ сообщали о планах по завершению строительства опытного образца самолета к июлю 2011 г., а экземпляра для статиспытаний - в октябре 2011 г. По состоянию на апрель 2011 г. все силы были брошены на строительство летного образца "01-02" - первый полет самолета был перенесен на начало 2012 г., но неофициальные источники на авиазаводе "Авиастар" называли более реалистичный срок - октябрь-ноябрь 2012 г.

В 2011 г., как и планировалось ранее, было завершено строительство самолета "01-01" для ресурсных статических испытаний и самолет был передан в ЦАГИ в начале октября 2011 г. Испытания образца для статических испытаний были перенесены на 2012 г. и их завершение планировалось на весну 2012 г.

Строительство первого летного самолета "01-02" завершено в декабре 2011 г. - выкатка состоялась 15.12.2011 г. Первый полет самолета 01-02 ожидался в апреле 2012 г. 5 июля 2012 г. состоялась повторная выкатка Ил-476 (No.01-02) - самолет переведен на летно-испытательную станцию завода. Теперь первый полет самолета ждали в августе-сентябре 2012 г. По состоянию на 1 августа 2012 г. самолет вновь находится в сборочном цехе завода. К 23 августа 2012 г. была завершена отладка систем самолета, самолет был вновь перемещен на летно-испытательную станцию завода "Авиастар".

В итоге, первый полет самолет "01-02" Ил-76МД-90А совершил 22 сентября 2012 г. Полет состоялся с аэродрома "Ульяновск-Восточный" под управлением экипажа в составе лётчика-испытателя Героя России Николая Куимова (командир), заслуженного лётчика-испытателя России Владимира Иринархова (2-ой пилот), Валерия Гречко (штурман), Алексея Журавлёва (бортинженер) и Сергея Орлова (бортрадист). Первый полёт продолжался около 40 минут и прошёл в штатном режиме.

30 января 2013 г. головной Ил-76МД-90А в окраске ВВС России с регистрационным No.RA-78650 перелетел в ЛИИ им.Громова в Раменское - для прохождения летно-конструкторских испытаний. Как сообщил Виктор Ливанов, всего предстоит провести несколько этапов испытаний: заводские, государственные, а также этап специальных испытаний по сбросу различных грузов, десантированию техники и войск, в т.ч. парашютным способом (источник).

13 марта 2013 г. в Раменском должна была начаться программа летно-конструкторских испытаний головного летного Ил-76МД-90А. Программа включает в себя 22 полета с выполнением разных задач. По погодным условиям первый полет 13.03.2013 г. отложен (источник). 21 мая 2013 г. в СМИ заявлено о досрочном завершении летно-конструкторских испытания самолета. Всего в ходе ЛКИ выполнено 19 полетов из запланированных 22. Техническими специалистами летно-испытательной и доводочной базы ОАО "Ил" осуществляется доработка систем самолета с целью подготовки его к передаче для проведения дальнейших испытаний Минобороны РФ.

Согласно сообщений СМИ, 10 июля 2013 г. на аэродроме ЛИИ им.Громова в Раменском состоялся первый полет первого этапа государственных совместных испытаний Ил-76МД-90А. Третий полет состоялся 12 июля.После завершения первого этапа ГСИ в ноябре 2013 г. Министерством обороны должен быть утвержден акт с предварительным заключением о выпуске установочной партии, дающий право осуществлять серийный выпуск самолетов данной модификации. Программа первого этапа ГСИ состоит из двух стадий, первая - доводочная, вторая - оценочная. "Программа первого этапа ГСИ включает в себя комплексную проверку функционирования воздушного судна, оценку систем и оборудования: пилотажно-навигационного комплекса, системы автоматического управления, ответчика госопознавания, радиосвязного оборудования и других систем".

Первый этап государственных испытаний самолета завершен 4 декабря 2013 г. Первый Ил-76МД-90А (зав. No.01-02) совершил перелет с аэродрома ЛИИ им. М.М. Громова, г.Жуковский в аэропорт "Ульяновск-Восточный" ЗАО "Авиастар-СП" для дальнейшей доработки по результатам первого этапа государственных совместных испытаний (ГСИ). В ходе первого этапа испытаний было выполнено 38 полетов, проверено функционирование пилотажно-навигационного комплекса и его систем, топливной системы, автопилота, радиосвязи. Отработаны предельные по прочности режимы на предельной скорости, предельные перегрузки, сочетание достижения предельной скорости и предельной перегрузки одновременно. В рамках ГСИ выполнены полеты с максимальным взлетным весом 210 тонн и максимальным посадочным весом 170 тонн и отработана методика ухода самолета на второй круг при "отказе" одного и двух двигателей. На ульяновском авиационном заводе "Авиастар-СП" будет произведена доработка самолета. Планируется установить новый комплекс связи, комплекс обороны, внешние и внутренние видеокамеры. По завершении этапа доработок опытный образец приступит ко второму этапу ГСИ в городе Жуковском. На втором этапе ГСИ предусмотрено испытание бортового комплекса обороны и бортового комплекса связи, а также десантирование грузов и техники.

Испытания первого летного самолета Ил-76МД-90А планируется завершить в середине 2014 г.

Самолет отличается от Ил-76 новым модифицированным крылом с применением длинномерных панелей кессона, новыми двигателями, модернизированной топливной и системой управления, цифровыми прицельно-навигационным комплексом и системой автоматического управления самолетом, а так же новой "стеклянной" кабиной (приборы управления выполненные с использованием ЖК-дисплеев).

Серийное производство Ил-476 предполагается вести на авиазаводе "Авиастар" в Ульяновске (Ил-76 производился ташкентским авиазаводом). В 2009 г. потребности ВВС России оценивались в 38 самолетов такого типа до 2020 г. В феврале 2011 г. в СМИ сообщается уже о 50 самолетах в вариантах топливозаправщика и военно-транспортного самолета., включенных в Государственную программу вооружений РФ на 2011-2020 г.г. 23 августа 2011 г. между ОАО "ОАК-ТС" и ЗАО "Авиастар-СП" заключен договор No.155.476.08.2011 на постройку установочной партии самолетов (3 ед.) Ил-76МД-90А. Производство установочной партии начато в 2012 г. 24 января 2012 г. в СМИ появилась информация о планах закупки до 2020 г. более 100 самолетов Ил-476 в разных модификациях. Кроме того, на базе Ил-476 планируется постройка нового самолета ДРЛОиУ А-100 "Премьер".

23.08.2012 г. в СМИ сообщается о планах заключения в октябре 2012 г. контракта с АК им.Ильюшина на поставку для Министерства обороны России 41 самолета Ил-476 с поставкой первых двух самолетов в 2014 г. (источник). 4 октября 2012 г. Министерство обороны России и ОАО "ОАК-Транспортные самолеты" подписали контракт No.З/4/2/1-13-ДОГОЗ на поставку до 2018 г. 39 самолетов на сумму 140 млрд руб. Как выяснилось позже (сентябрь 2013 г.) - контракт предусматривает поставку до 2020 г. включительно.

12 октября 2012 г. в прессе объявлено о получении ОАО "Пермский моторный завод" заказа на 200 двигателей ПС-90А-76 для оснащения самолетов, которые будут строиться по контракту от 04.10.2012 г. Контракт на ОКР по созданию Ил-76МД-90А и самолета-заправщика на его базе за No.11/4/05-12-ДОГОЗ подписан 19 декабря 2012 г.

Первый серийный самолет Ил-76МД-90А, построенный по заказу Минобороны России, совершил первый полет 3 октября 2014 г. - полет продолжительностью 4 часа 20 минут выполнил экипаж заслуженного летчика-испытателя РФ Владимира Иринархова. Самолет планируется передать в ОАО "Таганрогский авиационный научно-технический комплекс им. Г. М. Бериева" для создания специального авиационного комплекса ДРЛОиУ А-100.

Конструкция самолета идентична конструкции Ил-76. Изготовление планера самолета (фюзеляж, крылья, оперение) ведется на авиазаводе "Авиастар" (г.Ульяновск), шасси изготавливается ПО "Авиаагрегат" (г.Самара), механизация производства Ташкентского авиазавода (по неподтвержденным данным встречается не кондиция), оперение - так же производства ташкентского авиазавода, пилоны - ВАСО. Начиная с первых предсерийных самолетов механизация и пилоны (пилона - начиная с самолета "01-06") будут изготавливаться на авиазаводе "Авиастар".

Крыло разработано вновь с использованием с длинномерных панелей кессона. Ранее на Ил-76 на авиазаводе в г.Ташкент панели крыла изготавливались из 3 частей по длине и 4 частей по ширине. Для Ил-476 панели крыла изготавливаются цельными (по 25 метров) в длину и по 3-4 сегмента в ширину. Существенно изменилась и конструкция панелей крыла - ранее стрингеры обрабатывались заодно с панелью (из плиты), а сейчас они будут изготавливаться отдельно и клепаться с панелями. Теоретический контур крыла не менялся. Панели выполнены длинномерными и в результате уменьшается вес на 2,7 тонны. Силовая схема крыла Ил-476 подобна применяемой на Ил-96-300. Первоначально изготовление крыла планировалось вести на ВАСО, но осенью 2009 г. принято решение вести производство крыльев на авиазаводе "Авиастар". На первоначальном этапе это вызвало ряд проблем из-за отсутствия на заводе оборудования для автоматической клепки панелей стержневыми заклепками - поэтому на первом самолете 01-02 старжневые заклепки заменены универсальными.

Шасси идентично шасси базового самолета (Ил-76), но усилено под возросшую массу самолета.

Устанавливается десантно-транспортное оборудование, позволяющее использовать самолет в следующих условиях:

  • для перевозки личного состава;

  • для парашютного десантирования десантников-парашютистов;

  • для перевозки грузов, техники, универсальных морских и авиационных контейнеров и поддонов;

  • для парашютного десантирования грузов и техники на платформах;

  • для безпарашютного сброса грузов с малых высот.

Погрузка грузов и техники производится через грузовой люк с помощью бортовых лебедок и электротельферов.Две лебедки позволяют грузить несамоходную колесную технику при максимальном усилии на тросе каждой лебедки 3000 кгс. Лебедки имеют электрический и ручной приводы. Четырьмя тельферами можно произвести погрузку моногруза массой до 10 т. Грузовая кабина имеет рампу, которая при погрузке и выгрузке может устанавливаться в горизонтальное или любое другое необходимое положение. При необходимости грузы массой до 30 т могут быть подняты в грузовую кабину рампой. Для погрузки гусеничной и колесной техники, а также платформы на рампе монтируется четыре подтрапника, обеспечивающих плавный въезд техники на рампу.

На пол грузовой кабины и рампы устанавливаются четыре роликовые дорожки с монорельсом в двух вариантах: в специальных нишах для десантирования платформ; на балках для перевозки авиационных контейнеров и поддонов.

Для перевозки людей в грузовой кабине самолета имеются бортовые сидения и устанавливаются съемные центральные сидения. В однопалубном варианте (с центральными сидениями) обеспечивается перевозка 145 военнослужащих или 126 десантников-парашютистов. В двухпалубном варианте до 225 военнослужащих.

Самолет оборудован системой сброса грузов, позволяющей выполнять одиночное и серийное десантирование платформ с грузами и техникой.

Кроме того, в грузовой кабине самолета может быть установлено оборудование позволяющее:

  • перевозить до 114 раненых и медицинский персонал;

  • осуществлять интенсивную терапию до 20 тяжелораненым;

  • осуществлять тушение пожаров.






 ЛТХ:
Модификация   Ил-76МД-90A
Размах крыла, м   50.50
Длина самолета, м   46.59
Высота самолета, м   14.76
Площадь крыла, м2   300.00
Масса, кг
  пустого снаряженного самолета   92000
  максимальная взлетная   190000
  полезной нагрузки   48000-50000
Топливо, л   109500
Тип двигателя   4 ТРДД ПС-90А-76
Тяга, кгс   4 х 14500
Максимальная скорость, км/ч   830-850
Крейсерская скорость, км/ч   750-800
Дальность, км
  с грузом 20 тонн   8500
  с грузом 52 тонн   5000
Практический потолок, м   12100
Экипаж, чел   5
Полезная нагрузка:   145 солдат или 126 парашютистов или
  114
раненых и медицинский персонал или
  до 52000 кг груза


 Доп. информация :


 Фотографии:

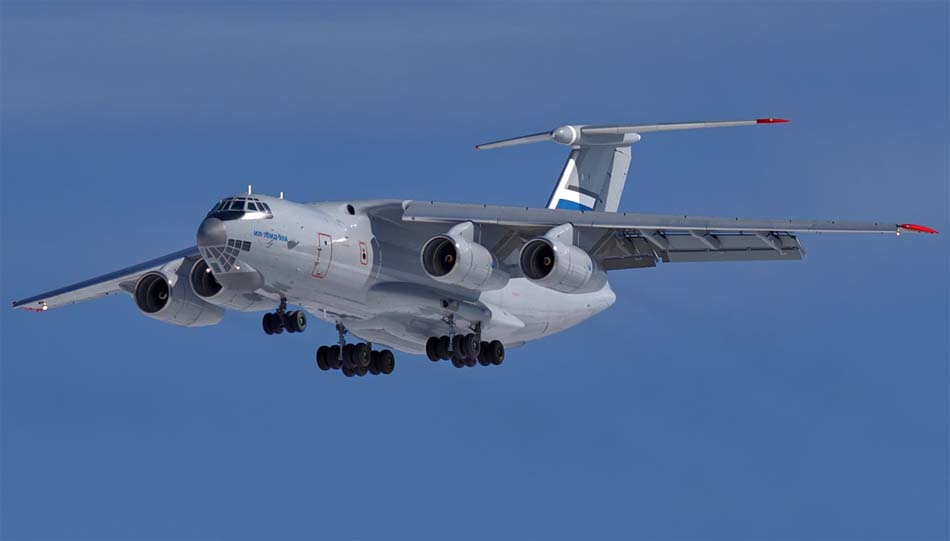

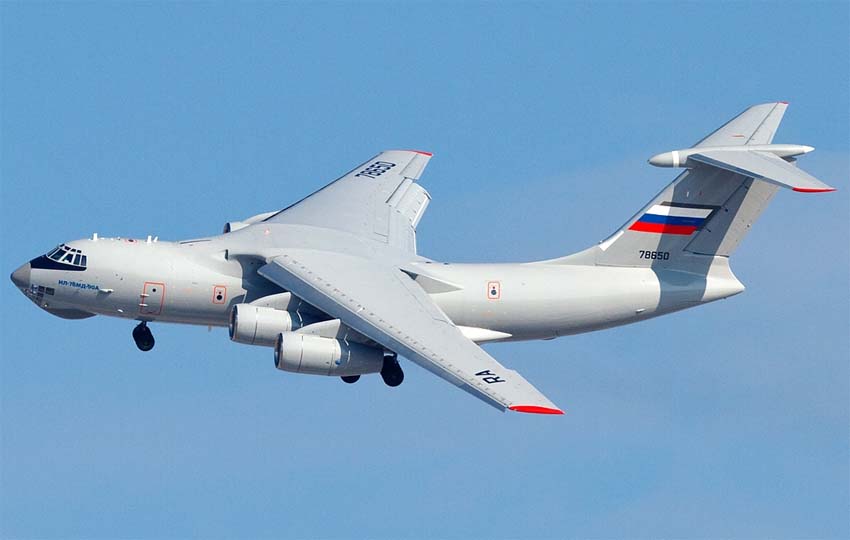

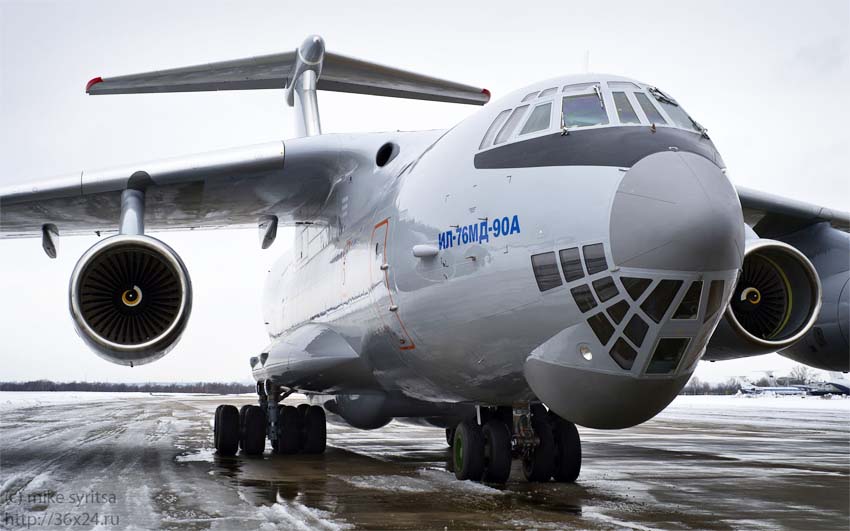

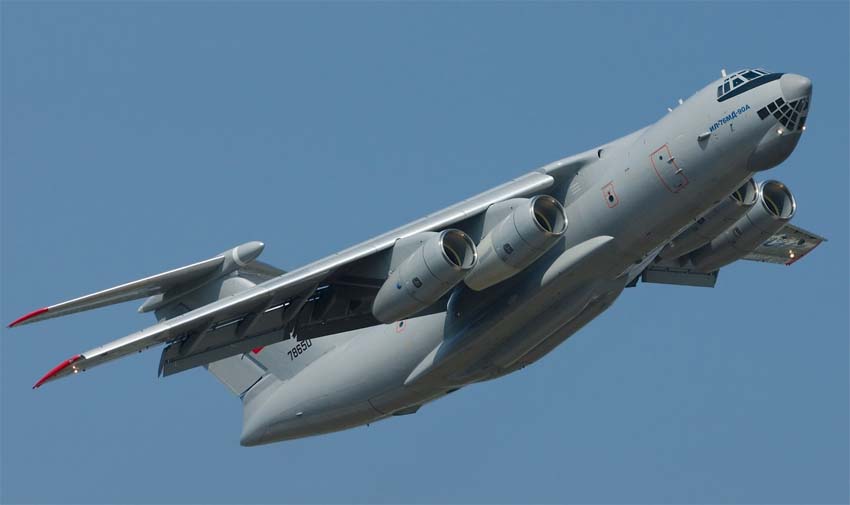

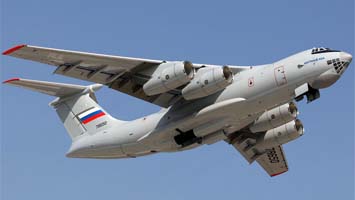

 Ил-76МД-90A   (c) Mike Syritsa
 Ил-76МД-90A   (c) Анатолий Бурцев

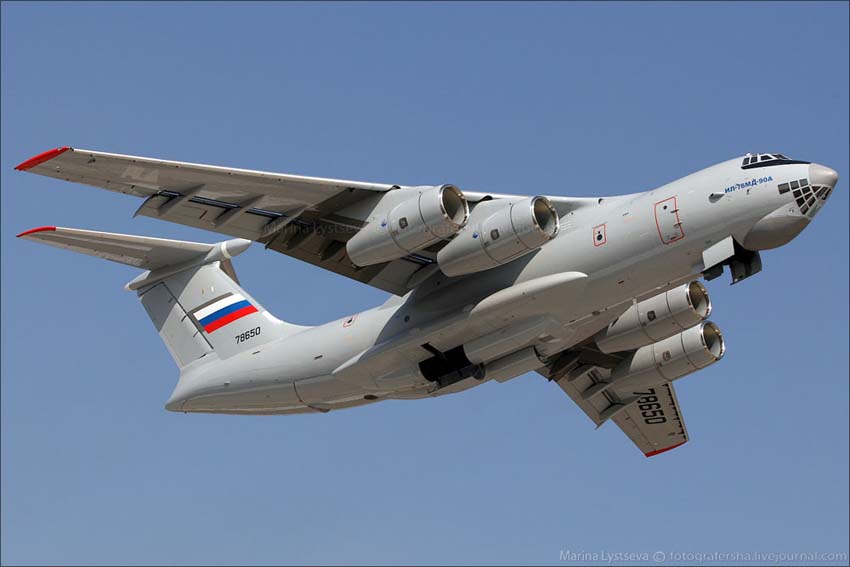

 Ил-76МД-90A   (c) Марина Лысцева
 Ил-76МД-90A   (c) Сергей Лысенко
 Ил-76МД-90A   (c) Владимир Петров

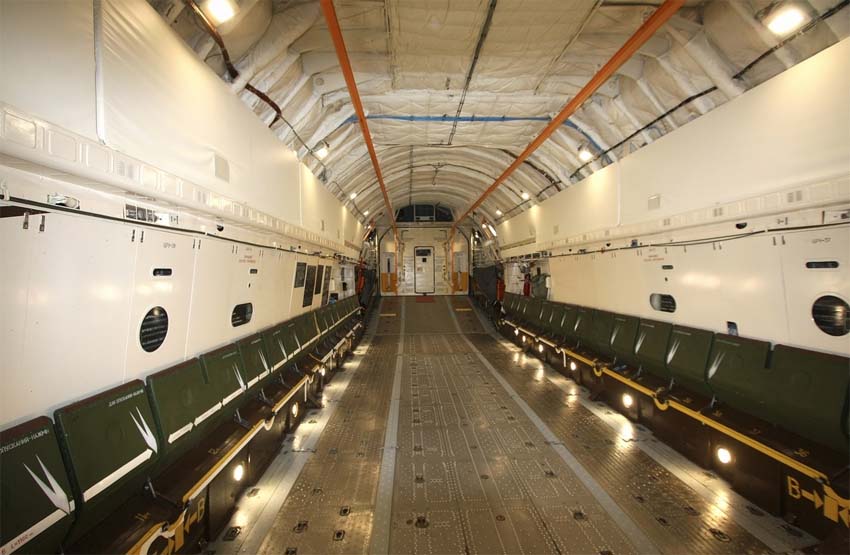

 Грузовая кабина Ил-76МД-90A   (c) Сергей Рябцев

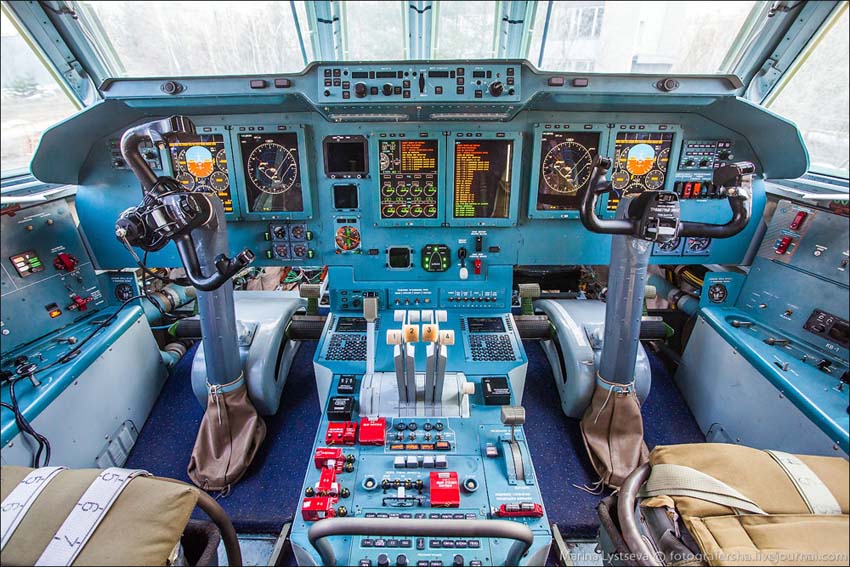

 Кабина пилота Ил-76МД-90A   (c) Марина Лысцева







Список источников:

Militaryrussia.ru. Ил-476 / Ил-76МД-90А
Fotografersha.livejournal.com. Марина Лысцева. Ил-76МД-90А или "Изделие-476"
Russianplanes.net. Ильюшин Ил-76МД-90А
Ilyushin.org. Ил-76МД-90А
