   Ил-76МФ

Разработчик: ОКБ Ильюшина
Страна: Россия
Первый полет: 1995
Тип: Средний военно-транспортный самолет
  ЛТХ     Доп. информация



Практически одновременно с принятием самолета Ил-76 на вооружение, 13 января 1976 года Министерство авиационной промышленности СССР дало указание провести проработку вопроса создания самолета Ил-76МФ, имеющего более лучшие характеристики по транспортной производительности. Тогда для такого самолета еще не имелось подходящего двигателя, поэтому работы по созданию данной модификации самолета Ил-76 были приостановлены.

В 1980-х г. необходимый двигатель был создан, его устанавливали на самолеты Ил-96-300 и Ту-204. Изменилось и экономическое положение в нашей стране. Учитывая ограниченные финансовые возможности страны и необходимость сохранения потенциала ВТА, Авиационным комплексом имени С. В. Ильюшина по Техническому заданию ВВС создан самолет Ил-76МФ, который является модификацией основного самолета ВТА - Ил-76МД.

Основные отличия самолета Ил-76МФ от Ил-76МД:

  • грузовая кабина удлинена на 6,6 м;

  • двигатели Д-30КП заменены на двигатели ПС-90А-76;

  • пилотажно-навигационный при цельный комплекс ПНПК К-П-76 заменен на ПНПК K-III-76;

  • самолет переведен на эксплуатацию по техническому состоянию без капитального ремонта.

Первый серийный самолет Ил-76МФ построен Ташкентским авиационным производственным объединением имени В. П. Чкалова в кооперации с российскими авиационными предприятиями (- 90% комплектующих и материалов). Самолет выполнил свой первый полет 1 августа 1995 года. Командиром экипажа был А. Н. Кнышов.

По своим транспортным возможностям самолет Ил-76МФ на 40% превосходит самолет Ил-76МД, увеличен объем грузовой кабины с 326 м2 до 400 м2, в грузовой кабине установлена новая система напольной механизации, обеспечивающая перемещение и крепление международных авиационных поддонов и контейнеров с грузами.

Все эти изменения позволили:

  • увеличить боевую нагрузку с 50 т до 60 т;

  • обеспечить возможность длинно мерных грузов (до 31 м);

  • увеличить дальность полета на 20%;

  • снизить удельный расход топлива на 15%;

  • выполнить требования ИКАО по уровню шума на местности и эмиссии (выбросам вредных примесей при сгорании топлива);

  • снизить уровень прямых эксплуатационных расходов.

Одним из решающих факторов создания модифицированного самолета Ил-76МФ для ВТА, а не создания нового военно-транспортного самолета, является факт сохранения всей инфраструктуры военно-транспортной авиации, так как самолет Ил-76 является основным самолетом ВТА.

На Ил-76МФ значительно увеличена номенклатура перевозимых боевой техники и грузов. Если Ил-76МД, например, брал на борт две боевые машины типа БМП-З, то Ил-76МФ - уже три. За счет значительного удлинения грузовой кабины удалось увеличить число перевозимого личного состава и обслуживающего персонала. Самолет приспособлен для парашютного десантирования личного состава и техники с больших и малых высот. Конфигурация грузовой кабины в его хвостовой части обеспечивает свободную и быструю загрузку самолета и свободный выход грузов при сбрасывании их на парашютах в полете.

Установленный на Ил-76МФ комплекс бортового транспортного оборудования позволяет выполнять погрузку и выгрузку с помощью лебедок и электротельферов, в том числе и крупногабаритной техники без применения специального наземного оборудования, что дает возможность автономно работать на различных аэродромах. Четыре подтрапника, переставляемые по ширине рампы, помогают экипажам боевой техники с любой колеей самостоятельно въезжать в самолет. Грузовая кабина, как и кабина экипажа, герметичная и обеспечивает поддержание нормального атмосферного давления, комфортное пребывание десанта на борту.

У Ил-76МФ превосходная аэродинамическая компоновка крыла с уникальными трехщелевыми закрылками, многоколесное шасси повышенной проходимости с высокоэффективной тормозной системой колес. Этот самолет может эксплуатироваться в высокогорье, в жарких и холодных климатических условиях, на бетонных и грунтовых аэродромах с короткой взлетно-посадочной полосой.

На Ил-76 МФ установлен пилотажно-навигационный комплекс “Купол-3”. Спутниковая навигационная система расширила возможности самолета. Он может выполнять задачи в любой точке земного шара, в местах, которые не оборудованы радиосвязными и навигационными системами, Сегодня это новый шаг в оснащении авиалайнеров, в том числе и Ил-76 МФ.

К настоящему времени проведен заводской этап летно-конструкторских испытаний самолета по определению летно-технических и взлетно-посадочных характеристик самолета, причем эта программа проводилась при участии инженерного и летного составов 929-го ГЛИ1Д МО (так сегодня называется ГК НИИ ВВС). Выполнено 459 полетов с налетом 1 428 ч. То есть выполнен большой объем испытаний, но вопрос начала Государственных испытаний все время задерживается и в основном по вопросам политики - параллельно идут работы по созданию среднего военно-транспортного самолета Ан-70. Естественно, две большие программы Министерство обороны РФ финансировать не может.

Впрочем, в середине марта этого года вопрос сдвинулся с места. В Ташкент, где сейчас находится самолет Ил-76МФ, направлена комплексная бригада ВВС РФ и АК им. С. В. Ильюшина с задачей выполнить небольшой объем испытаний самолета с тем, чтобы по результатам проведенных с 1995 года работ принять решение о возможности начала серийного производства самолета Ил-76МФ.






 ЛТХ:
Модификация   Ил-76МФ
Размах крыла, м   50.50
Длина самолета,м   53.20
Высота самолета,м   14.76
Площадь крыла,м2   300.0
Масса, кг
  пустого самолета   40000
  максимальная взлетная   210000
Внутреннее топливо, л   81830
Тип двигателя   4 ТРДД ПС-90А
Тяга, кгс   4 х 16000
Максимальная скорость, км/ч   850
Крейсерская скорость, км/ч   800
Практическая дальность, км   7700
Дальность действия, км   5200
Практический потолок, м   12000
Экипаж, чел   5-7
Полезная нагрузка:   150 солдат или 135 парашютистов или 40000-45000 кг груза


 Доп. информация :

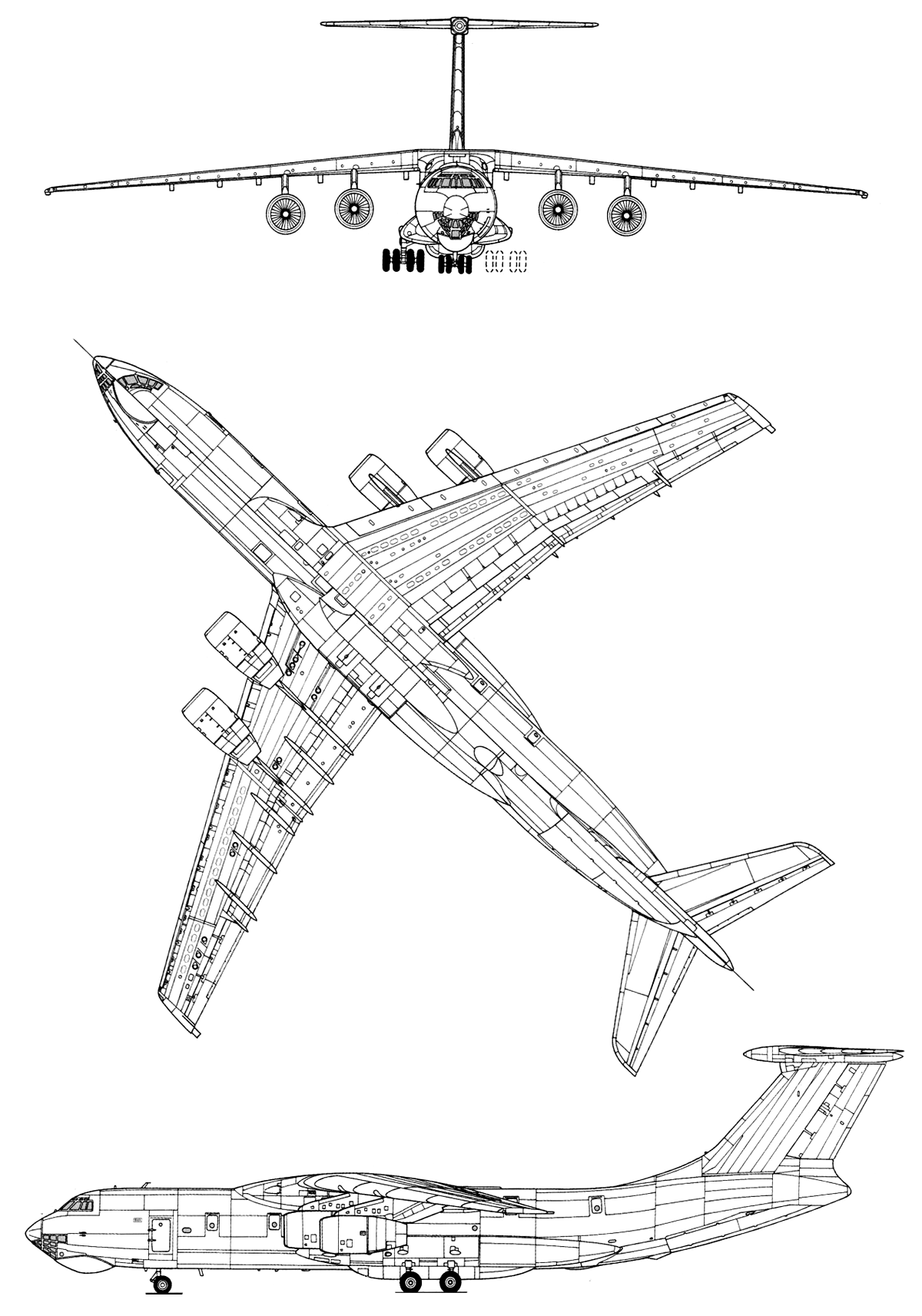

  Чертеж "Ильюшин Ил-76МФ"
  Фотографии:

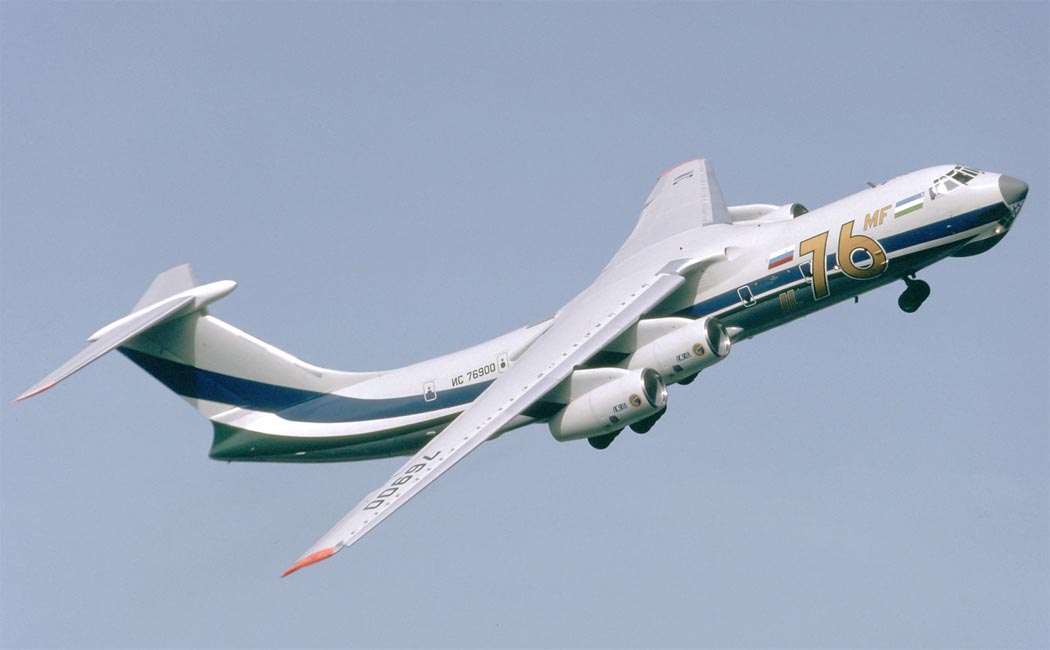

 Демонстратор Ил-76МФ (c) Rob Schleiffert

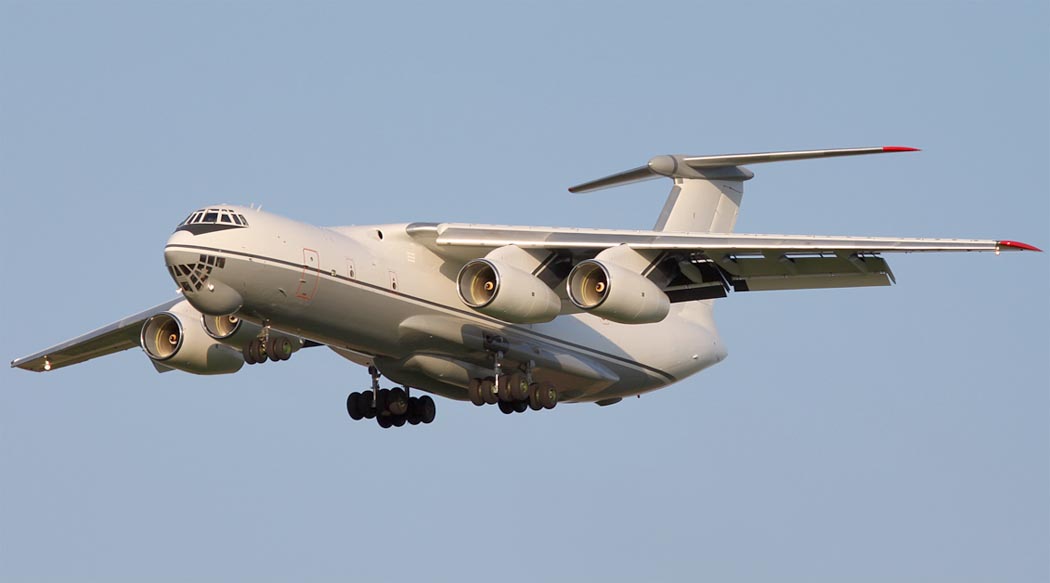

 Ил-76МФ (c) Лысенко Сергей

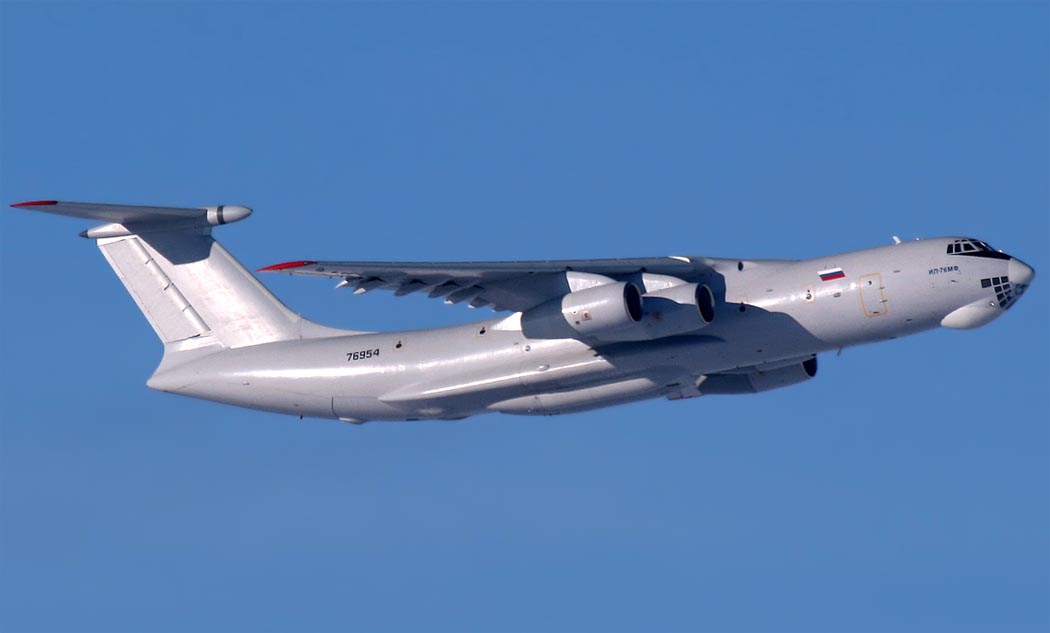

 Ил-76МФ (c) Soos Jozsef

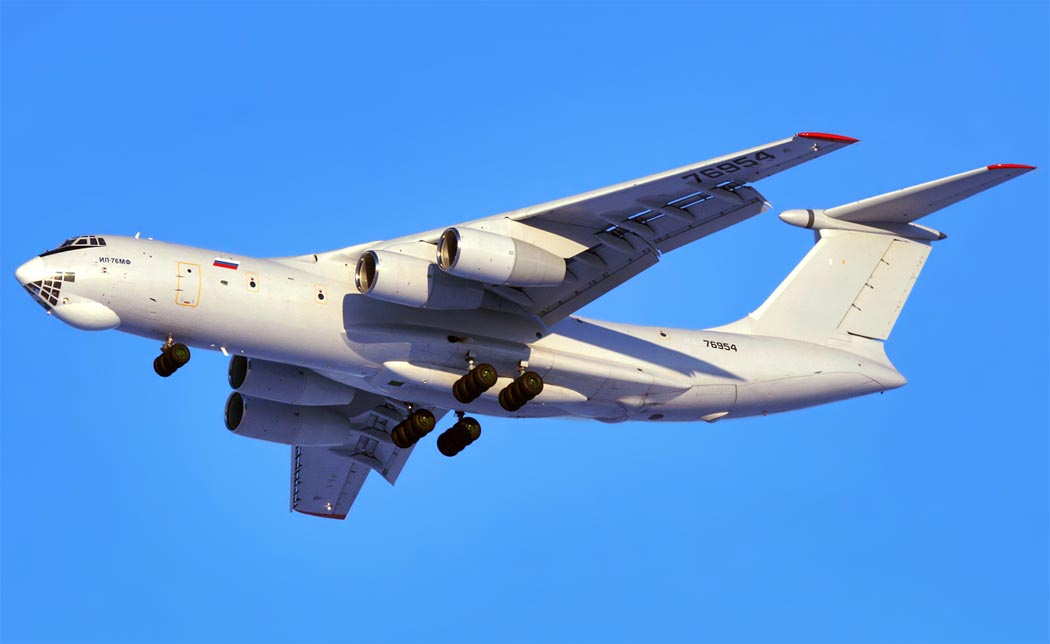

 Ил-76МФ (c) Иван Смитт

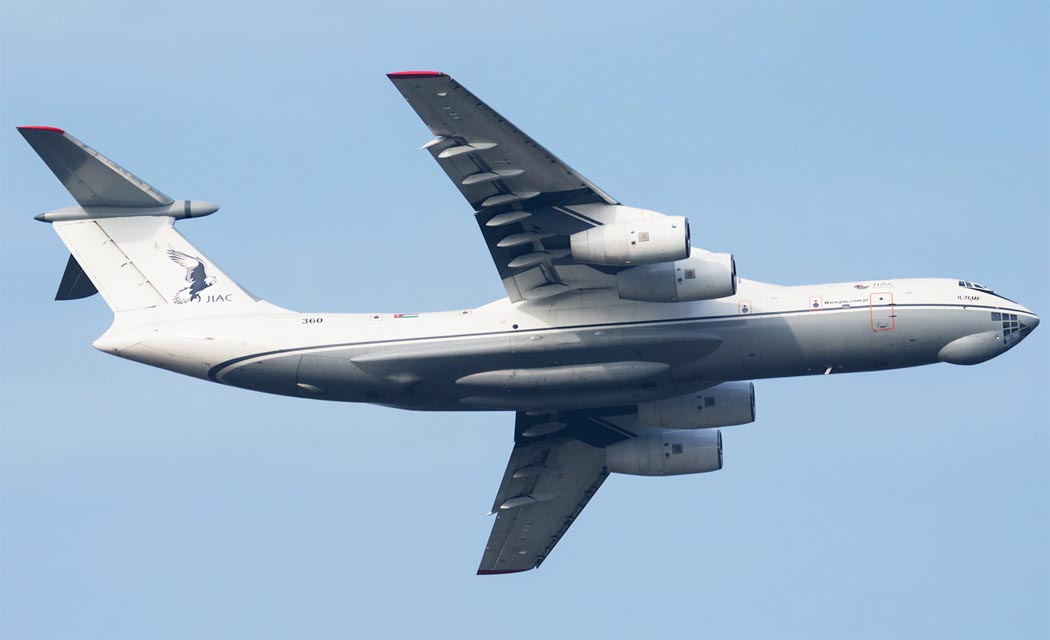

 Ил-76МФ (c) Лысенко Сергей

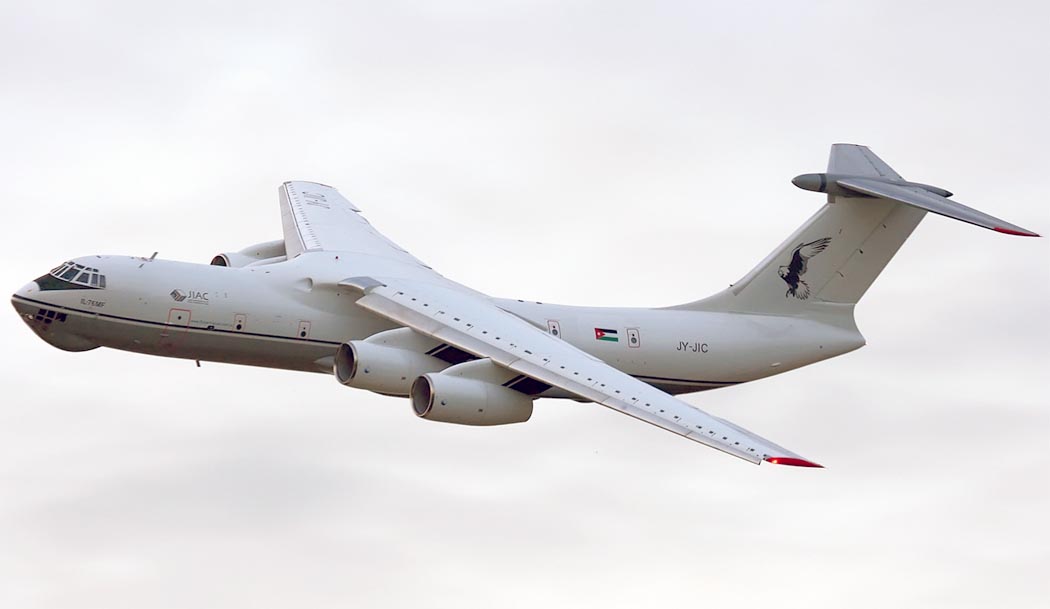

 Ил-76МФ (c) Лысенко Сергей

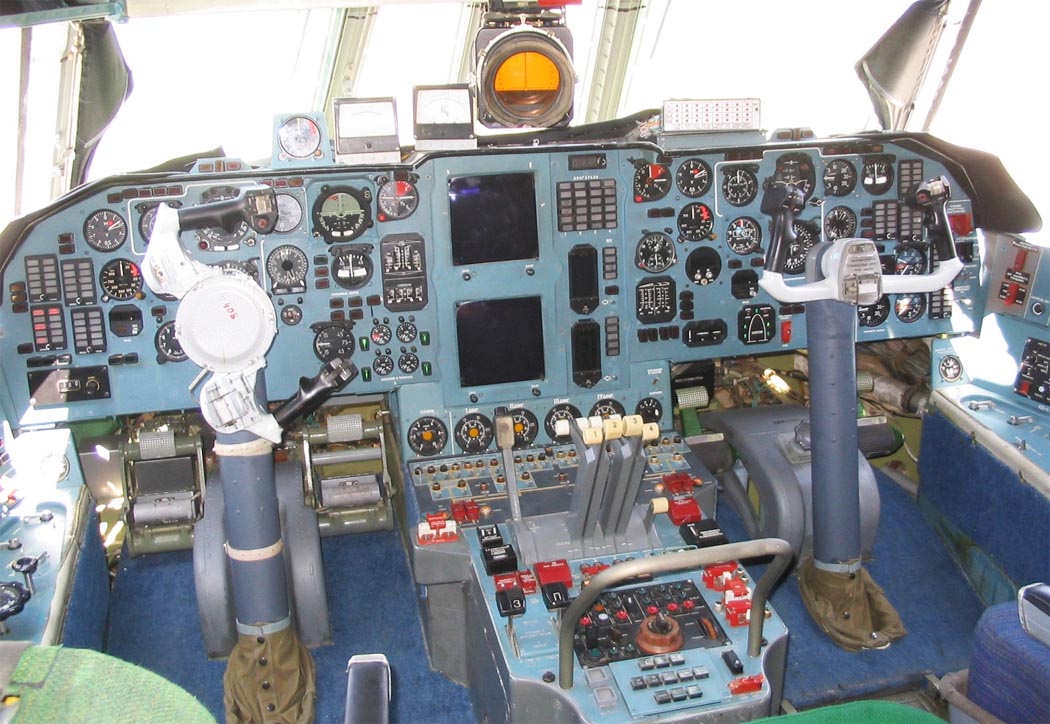

 Кабина пилотов Ил-76МФ (c) Вячеслав

  Схемы:

 Ил-76МФ

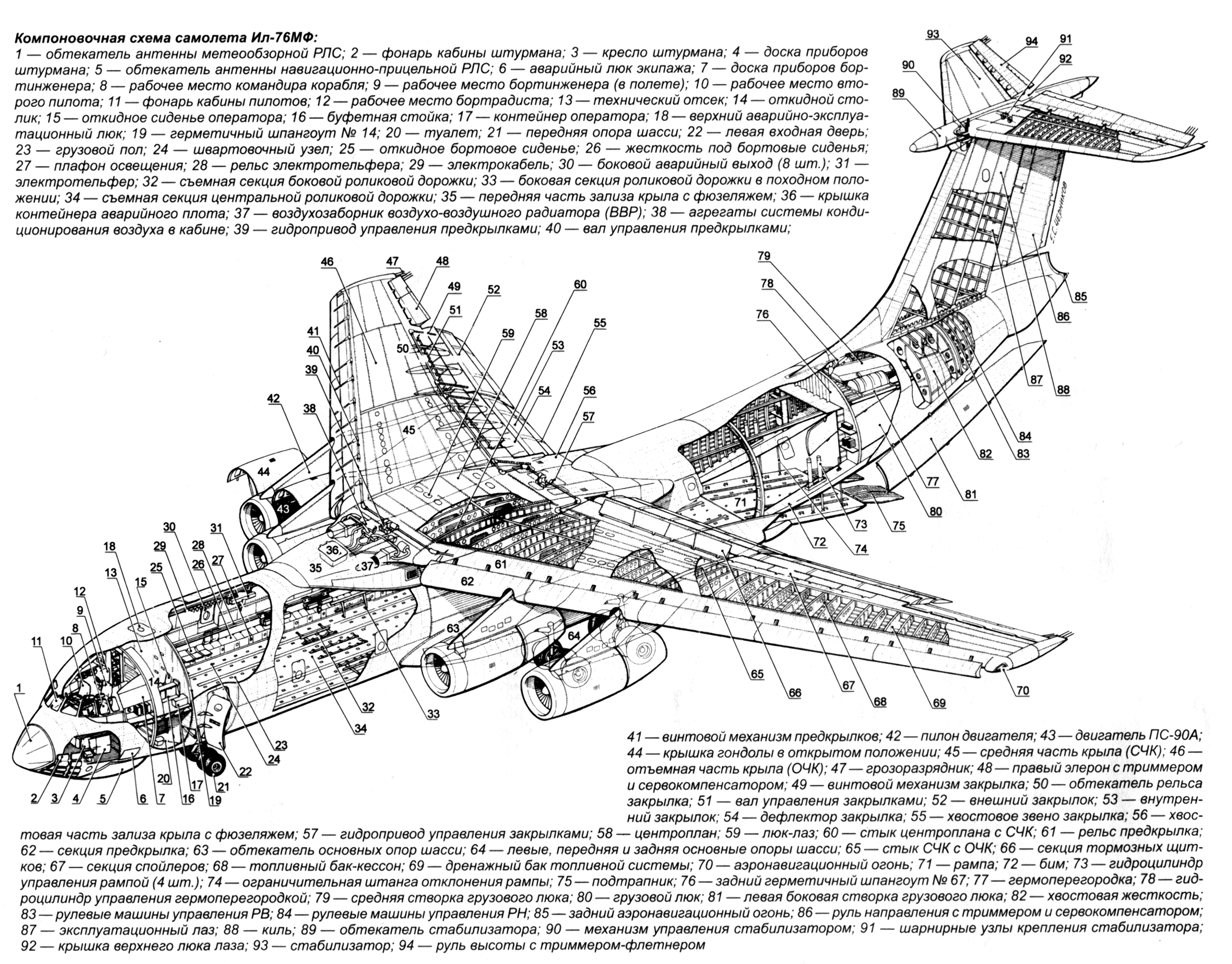

 Компоновочная схема Ил-76МФ

 Варианты окраски:

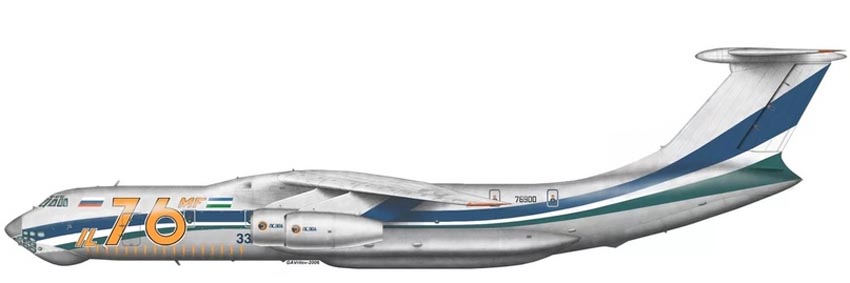

 Демонстратор Ил-76МФ







Список источников:

Авиация и Космонавтика 2003-04-09. Николай Тиликов. Самолет Ил-76 и его транспортные модификации
Крылья Родины 1995-04. Лев Берне. Новый грузовой "Ил"
Мир авиации 1995-01. Сергей Цветков. Перспективы Ил-76МФ
Авиационный справочник на Avia.ru. Ил - 76МФ Военно-транспортный самолет
АвиаКоллекция 2007-11. Н.В. Якубович. Транспортный самолет Ил-76
L+K 2003-19. Milan Cvrkal. Iljusin Il-76MF/TF
