В первой половине 1970-х гг., одновременно е созданием первого отечественного широкофюзеляжного самолета большой пассажировместимости Ил-86, в ОКБ имени С. В. Ильюшина развернулисьпроектно-иселедовательские работы по широкофюзеляжному дальнему магистральному пассажирскому самолету. Необходимость создания такой машины определялась постоянным увеличением объема пассажирских перевозок на авиалиниях большой протяженности как в Советском Союзе, так и во всем мире. В соответствии с ростом объема перевозок стал возрастать и парк дальних пассажирских самолетов, причем у зарубежных авиакомпаний значительную часть этого парка составили широкофюзеляжные самолеты большой пассажировместимости, которые при выполнении продолжительных дальних полетов предоставляют своим пассажирам значительно более высокий уровень комфорта, чем ранее созданные узкофюзеляжные дальние пассажирские самолеты. Кроме того, внедрение в эксплуатацию широкофюзеляжных дальних пассажирских самолетов способствовало и разгрузке аэропортов крупных городов за счет сокращения числа рейсов, уменьшения времени ожидания на взлет или на посадку при нахождении самолета, соответственно, на ВПП или в воздушном пространстве аэропорта.

С появлением высококомфортабельных дальних широкофюзеляжных самолетов узкофюзеляжные пассажирские самолеты стали неконкурентоспособными на основных магистральных трассах и их пришлось переводить на дальние воздушные линии с небольшими пассажиропотоками. Анализ, проведенный в середине 1970-х гг., показал, что к концу 1980-х гг. рост объема пассажирских перевозок на дальних воздушных линиях СССР также потребует наличия в парке дальних самолетов Аэрофлота широкофюзеляжных самолетов большой пассажировместимости.

Первоначально предполагалось, что отечественный дальний широкофюзеляжный самолет будет являться дальнейшим развитием самолета Ил-86 и сохранит максимально возможную конструктивную общность с ним. В соответствии с таким подходом новый самолет, получивший обозначение Ил-86Д ("дальний"), имел одинаковую с Ил-86 конструкцию фюзеляжа, оперения, основных бортовых функциональных систем. Это позволяло сократить сроки создания новой машины, быстро внедрить ее в серийное производство параллельно с производством самолета Ил-86 и Упростить техническое обслуживание Ил-86 и Ил-86Д в эксплуатации. От своего предшественника Ил-86Д отличался только площадью крыла и новыми двигателями с большой степенью двухконтурности и малыми удельными расходами топлива на крейсерских режимах полета.

Разразившийся в середине семидесятых годов "энергетический кризис", связанный с резким, скачкообразным возрастанием цен на нефть и, соответственно, на производимые из нее различные углеводородные топлива, в том числе и на авиационный керосин, заставил конструкторов пассажирских самолетов обратить особое внимание на снижение расходов топлива вновь создаваемыми самолетами.

Именно в это время в процессе проектирования пассажирских самолетов, помимо общепринятого тогда критерия оценки эффективности эксплуатации пассажирского самолета как транспортного средства по себестоимости пассажирокилометра, вводится и такой критерий оценки, как показатель топливной эффективности вновь проектируемого самолета - расход топлива на перевозку одного пассажира на дальность в один километр, определенный при полете самолета с рассматриваемой пассажировместимостью на соответствующую этой пассажировместимости техническую дальность полета. Оценка уровня технического совершенства вновь создаваемого пассажирского самолета по критерию топливной эффективности становится одной из главных.

Анализ составляющих этого критерия показал, что наибольшее влияние на расход топлива пассажирским самолетом оказывают четыре основных фактора: уровень аэродинамического совершенства самолета, уровень его весового совершенства, уровень технического совершенства двигателей, определяемый величиной расхода топлива двигателями на крейсерском режиме полета, массой двигателя, его миделем, высотно-скоростными и дроссельными характеристиками, а также пассажировместимость самолета.

Оценка различных проектов пассажирских самолетов по критерию топливной эффективности убедила в том, что для обеспечения минимальных расходов топлива в эксплуатации необходимо по-новому подойти ко многим проектно-конструкторским решениям, выбранным для этих машин. В частности, было доказано, что топливную эффективность Ил-86Д можно значительно улучшить за счет реализации результатов ряда новых научных исследований, проведенных в ЦАГИ, применения новых, разработанных в ОКБ имени С. В. Ильюшина, проектно-конструкторских решений, повышающих аэродинамическое и весовое совершенство самолета

В соответствии с этим в конце 1970-х гг. был разработан проект дальнего широкофюзеляжного пассажирского самолета Ил-96 с Т-образным хвостовым оперением. В проекте использовался опыт проектирования самолетов Ил-86 и Ил-86Д. Уровень технического совершенства Ил-96 был повышен по сравнению с самолетом Ил-86Д, в основном, за счет применения нового крыла с большим удлинением и с новыми "суперкритическими" профилями, которые позволили при той же, что и у Ил-96 крейсерской скорости, соответствующей значению М = 0,8, уменьшить на самолете Ил-86 стреловидность крыла до 30°, увеличить его относительную толщину, а следовательно, и снизить массу этого крыла.

Однако быстрое развитие авиационной техники - достижения в области аэродинамических исследований, разработки новых двигателей, бортового оборудования и систем, в том числе систем автоматического управления самолетом с широким использованием бортовых цифровых ЭВМ на новой элементной базе, появление металлических сплавов и неметаллических материалов с более высокими физико-механическими свойствами, создание прогрессивных технологических процессов - заставляло конструкторов постоянно пересматривать прогнозируемые уровни технического совершенства проектируемых самолетов, характеризуемые величиной расхода топлива на пассажирокилометр, и создавать новые пассажирские самолеты с учетом всех тех новых достижений в авиационной науке и технике, которые могли быть реализованы не только в ближайшем, но и в довольно отдаленном будущем.

Такой подход определил перед проектировщиками отечественного дальнего широкофюзеляжного пассажирского самолета постановку новой, технически очень сложной задачи: спроектировать самолет с очень высоким уровнем технического совершенства на основе новейших научно-технических достижений, ранее не использовавшихся при создании пассажирских самолетов. Новый подход к решению проблемы создания дальнего широкофюзеляжного пассажирского самолета потребовал отказаться при его Разработке от применения агрегатов планера и систем с самолета Ил-86 и создавать совершенно новый самолет Ил-96-300 с использованием новых проектно-конструкторских решений, направленных в первую очередь на повышение аэродинамического совершенства самолета, снижение его массы, обеспечение простоты технического обслуживания машины в эксплуатации.

Одновременно было выдвинуто требование об оснащении двух самолетов нового поколения - дальнего Ил-96-300 и самолета средней дальности Ту-204 - единым унифицированным двигателем ПС-90 с большой степенью двухконтурности и низким крейсерским удельным расходом топлива. Двигатель был создан под руководством Генерального конструктора П. А. Соловьева и должен был иметь взлетную тягу 16 тс и удельный расход топлива 0,58 кг/(кгс'ч).

Самолет Ил-96-300 разрабатывался по техническим требованиям Министерства гражданской авиации СССР, отражающим перспективы роста объема пассажирских перевозок на дальних воздушных линиях Аэрофлота. Эти требования оказали значительное влияние на компоновочные и конструктивные особенности самолета Ил-96-300, определили его основные технические характеристики.

В соответствии с требованиями МГА самолет Ил-96-300 предназначен для перевозки пассажиров, их багажа, почты и грузов на магистральных воздушных линиях протяженностью 4000 ... 11 000 км.

Основные параметры самолета Ил-96-300 определили как требования по перевозке коммерческой нагрузки 30 и 15 т на практическую дальность 9000 и 11 000 км с крейсерской скоростью 850 ... 900 км/ч на высоте 9000 ... 12 000 м, так и условия базирования, в соответствии с которыми Ил-96-300 должен эксплуатироваться с существующих аэродромов, предназначенных для приема дальних магистральных самолетов и имеющих длину ВПП, равную 3200 м. Расчетные оценки показали, что для выполнения указанных требований наиболее оптимальным является самолет, выполненный по традиционной схеме свободнонесущего моноплана с низкорасположенным крылом площадью 350 ма, обычным хвостовым оперением и двигателями ПС-90АН, установленными на пилонах под крылом. С целью снижения лобового сопротивления гондол двигателей, потерь тяги и, в конечном итоге, для уменьшения крейсерского удельного расхода топлива, гондолы двигателей Ил-96-300 имеют плавные, а не ступенчатые внешние обводы, характерные для гондол двигателей с большой степенью двухконтурности, которые устанавливались до этого на отечественных и зарубежных самолетах. И хотя выигрьпр от гондол такой формы сравнительно невелик, он выражается весьма существенной экономией топлива при выполнении дальних полетов.

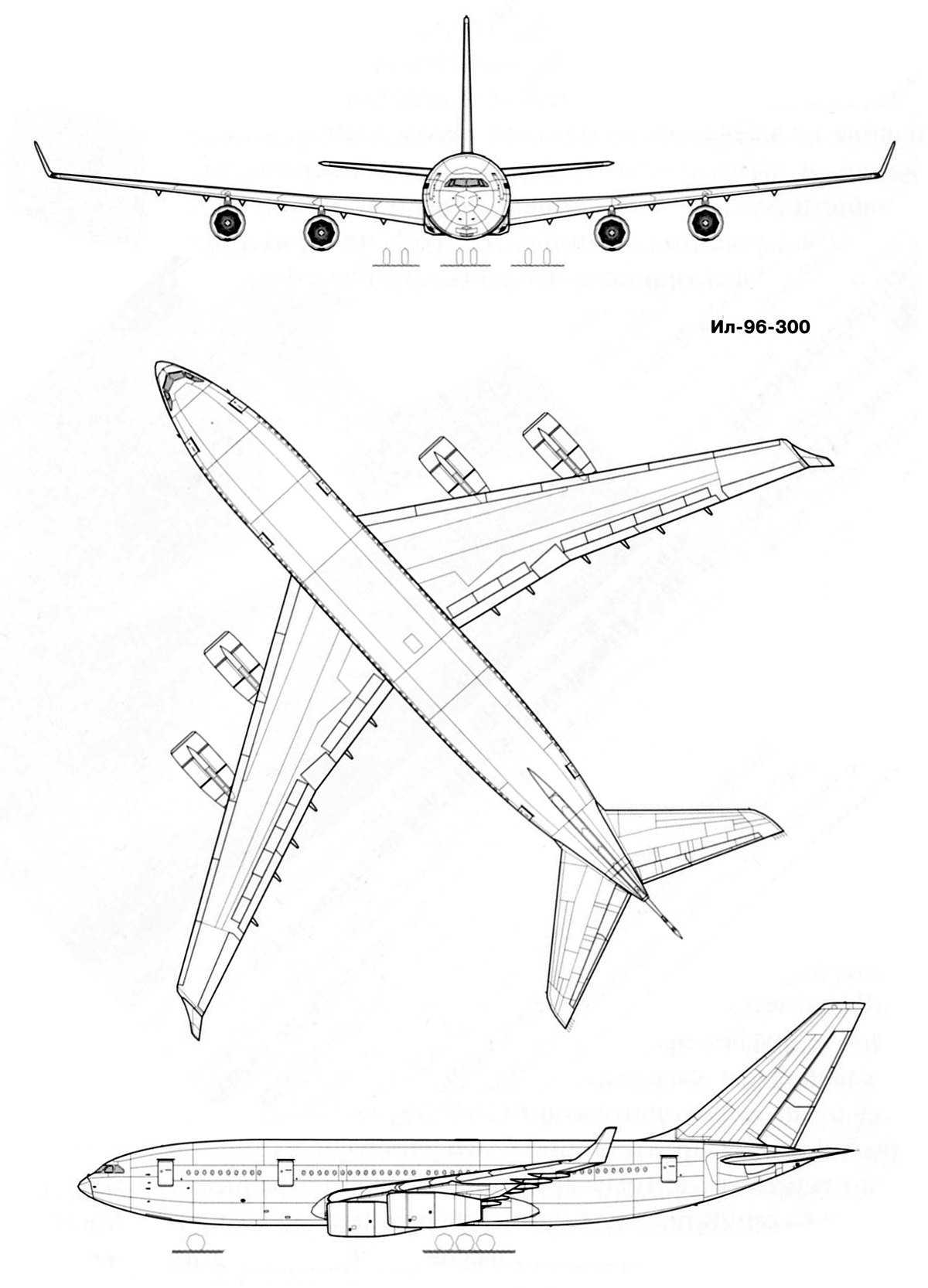

По своему внешнему виду Ил-96-300 напоминает Ил-86, однако в его параметры, конструкцию планера, функциональные системы, бортовое оборудование внесены, как уже отмечалось, принципиальные нововведения, реализованы новейшие научно-технические достижения. Это обеспечивает значительно большую дальность полета самолета Ил-96-300 по сравнению с другими дальними самолетами, созданными в ОКБ имени С. В. Ильюшина (рис. 15.4), и качественно новые характеристики эффективности самолета - минимальный расход топлива на пассажиро-километр у Ил-96-300 в два раза меньше, чем у дальнего самолета Ил-62М. Максимальная взлетная масса самолета Ил-96-300 практически одинакова с массой серийных самолетов Ил-86 и равна 216 т, а поднимаемая им максимальная коммерческая нагрузка достигает 40 т.

Одной из особенностей развития мировой гражданской авиации является появление практически у каждого типа пассажирского самолета многочисленных модификаций, как правило, с большей пассажировместимостью, увеличенной дальностью полета, приспособлениями для грузовых и смешанных грузопассажирских перевозок. Выбранные параметры самолета Ил-96-300, особенно аэродинамические характеристики его крыла, позволяют с относительно небольшими затратами получать значительный экономический эффект при создании различных вариантов самолета Ил-96-300, отвечающих разнообразным требованиям эксплуатирующих организаций.

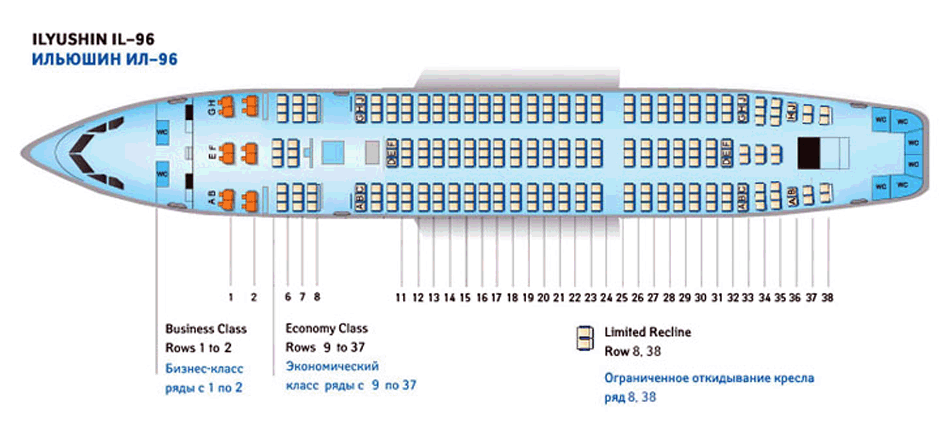

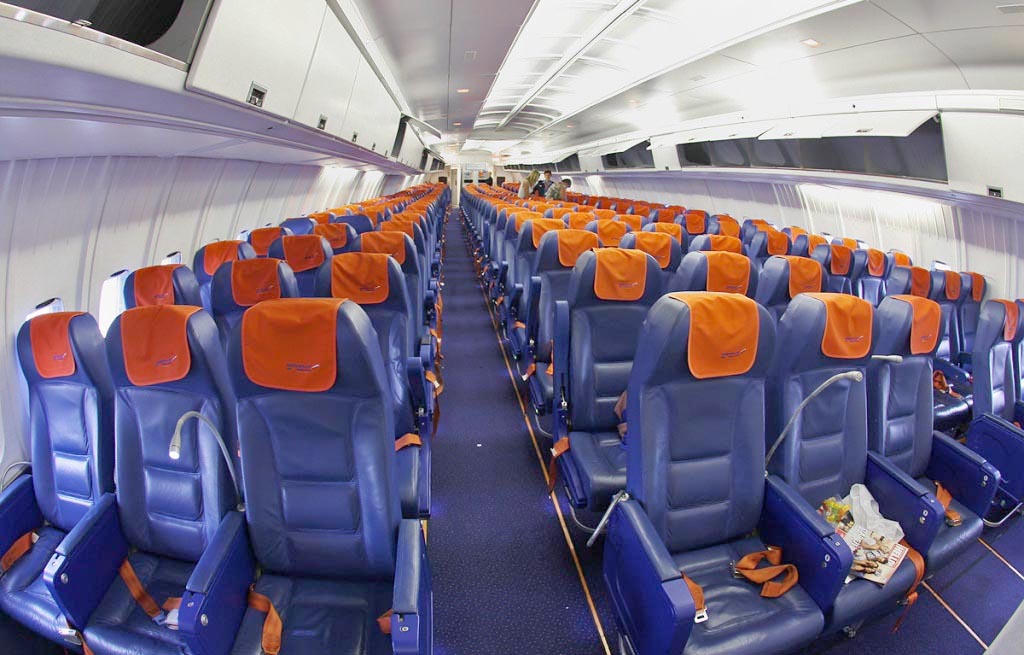

Пассажиры Ил-96-300 размещаются в фюзеляже, имеющем такой же, как и у Ил-86 наружный диаметр, равный 6,08 м, но меньшую на 5,5 м длину. Предусматриваются самые различные варианты компоновки пассажирских салонов самолета Ил-96-300: смешанные варианты на 235 и 262 пассажирских места с креслами первого класса, салонами повышенного комфорта и туристского класса; вариант на 300 пассажирских кресел туристского класса и др. Основным является вариант на 300 пассажирских мест. Кресла туристского класса выполнены в виде трехместных блоков и установлены с шагом 870 мм по девять кресел в одном поперечном ряду с двумя продольными проходами шириной 550 мм между блоками кресел. Пассажиры размещаются в двух салонах: 66 человек в переднем и 234 человека в заднем .

Для пассажирских салонов разработано мягкое, рассеянное освещение, интерьер имеет современную отделку. Салоны оснащены видеозвуковой системой, разнообразным пассажирским, буфетно-кухонным, санитарно-гигиеническим и аварийно-спасательным оборудованием. Каждое пассажирское кресло имеет регулируемую по наклону спинку и откидывающиеся подлокотники, индивидуальный столик, вентилятор, наушники для прослушивания музыкальных программ, кнопку вызова бортпроводника. Часто расположенные окна со шторками-светофильтрами предоставляют пассажирам хороший обзор. Буфетно-кухонный комплекс, расположенный на нижней палубе, и верхние буфетные стойки обеспечат пассажиров и экипаж двухразовым питанием при продолжительном полете.

На самолете предусмотрена установка восьми туалетов. Компоновка туалетов и их оборудование - такие же, как и на Ил-86. Пассажирские салоны Ил-96-300 оборудованы постоянными гардеробами, рассчитанными на эксплуатацию в летнее время года. В холодное время года в салонах будут установлены дополнительные гардеробы (на месте снятых нескольких пассажирских кресел).

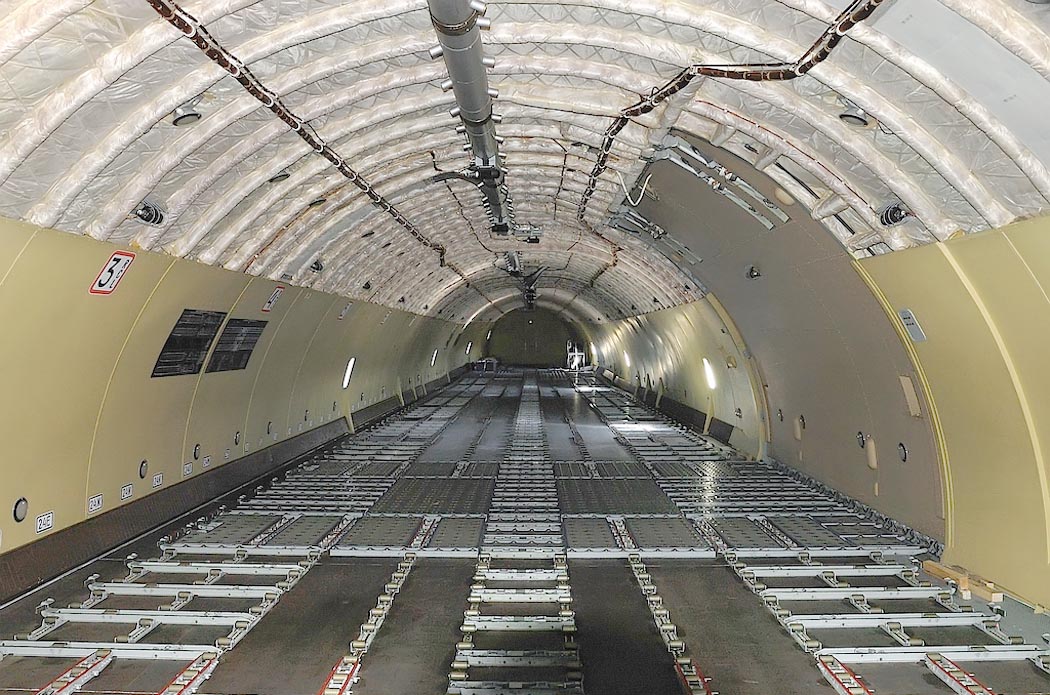

Два больших грузовых отсека на нижней палубе оборудованы для быстрой погрузки и выгрузки грузов в стандартных багажных и грузовых контейнерах АБК-1,5. В переднем отсеке размещаются шесть контейнеров, а в заднем - десять. При полной занятости кресел в девяти контейнерах будет перевозиться багаж пассажиров, а в оставшихся семи - грузы и почта. В отсеки могут быть также помещены пакетированные грузы и грузы на поддонах, которые широко используются при эксплуатации современных широкофюзеляжных самолетов.

Третий грузовой отсек предназначен для перевозки так называемых штучных грузов. Для погрузки и выгрузки предполагается использовать стандартное для международных аэропортов наземное оборудование.

Компоновка на 235 пассажирских мест отличается от основного варианта наличием двух передних салонов: салона первого класса на 22 высококомфортабельных пассажирских места с шагом установки кресел, равным 1020 мм, и салона "бизнес-класса" - делового класса на 40 пассажирских мест с уровнем комфорта ниже, чем в первом, но более высоким, чем в салоне туристского класса. Для обслуживания пассажиров первого класса и делового класса устанавливается дополнительное буфетно-кухонное оборудование на верхней палубе между помещениями двух передних салонов.

Требуемое аэродинамическое совершенство Ил-96-300 обеспечивается внедрением большого количества различных мероприятий, разработанных совместно с ЦАГИ. Работы по улучшению аэродинамики велись как в направлении совершенствования аэродинамической компоновки самолега, так и по пути внедрения новых конструктивных и технологических решений, приведших к улучшению качества внешней поверхности. По всей поверхности самолета применены заклепки с потайными головками.

На основе обширных исследовательских и экспериментальных работ для Ил-96-300 спроектировано крыло большого удлинения с суперкритическими профилями и с вертикальными законцовками, повышающими его аэродинамическое качество. Проведены значительные работы по улучшению местной аэродинамики (сопряжению крыла с фюзеляжем, сочленению крыла с пилонами мотогондол, обтекателями рельсов закрылков), подобраны оптимальные формы мотогондол, различных надстроек. Приняты меры к уменьшению различных щелей между неподвижными и подвижными поверхностями, где возможно, щели герметизированы. Количество продольных и поперечных стыков на поверхности крыла сокращено до минимума. Крыло оснащено эффективной взлетно-посадочной механизацией, состоящей из предкрылков вдоль всего его размаха, внутреннего двухщелевого и наружного однощелевого закрылков. На крыле также установлены органы поперечного управления: внутренний элерон и интерцепторы. Внешние элероны работают только с активными системами и в поперечном управлении не участвуют.

Повышению аэродинамического качества способствует также специальная программа выработки топлива, которая предусматривает его задержку в консольных баках, что обеспечивает полет на задних центровках и уменьшает балансировочное сопротивление самолета.

Проведена большая работа по оптимизации режимов Ил-96-300 при наборе высоты, крейсерском полете, снижении и заходе на посадку. Повышению топливной эффективности способствует и оптимальное согласование характеристик самолета и его функциональных систем с двигателем, в частности уменьшение отбора мощности и воздуха от двигателей, для чего, например, в системе кондиционирования применяется рециркуляция (повторное использование) воздуха в кабине.

Весовая эффективность пассажирского самолета во многом определяется массой планера, функциональных систем, бортового оборудования и комплектующих изделий, зависящей от совершенства конструкции и технологии, от объема применения новых материалов и т. д. Весовая эффективность является также следствием реализации большого числа самых различных новшеств, объем которых возрастает с каждым следующим поколением, особенно у самолетов, которые будут введены в эксплуатацию в начале 1990-х гг. К этим новшествам относятся более прочные металлические сплавы, неметаллические материалы (в том числе композиционные), усовершенствованные крепежные детали, длинномерные полуфабрикаты и многое другое. Снижению массы Ил-96-300 способствует и применение при его создании средств электронно-вычислительной техники. В конструкторском бюро широко практикуется активный диалог конструктора с ЭВМ. Благодаря этому конструктор освобождается от рутинной работы, он уделяет основное время разработке и оценке большого количества вариантов, выбору оптимального решения.

Необходимость обеспечения минимальной массы планера, прежде всего крыла и фюзеляжа, при безусловной надежности и высоком ресурсе определила применение новых методов анализа напряженно-деформированного состояния конструкции. Они могут быть использованы только с помощью ЭВМ. Для получения ясной картины напряженно-деформированного состояния конструкции на ранней стадии проектирования и максимальной точности прогнозирования напряжений была разработана математическая прочностная модель планера Ил-96-300. Это позволило обеспечить наиболее рациональное распределение материала по конструктивным элементам планера в зависимости от действующих нагрузок и допускаемых напряжений, а в итоге - снизить массу и обеспечить получение заданного ресурса.

Решению задачи достижения минимальной массы способствует применение на самолете Ил-96-300 активного управления - системы повышения ресурса и системы демпфирования упругих колебаний крыла.

Большое внимание уделялось также снижению массы функциональных систем, бортового оборудования и, особенно, комплектующих изделий. Системы и бортовое оборудование вносят значительный вклад в достижение высокого уровня надежности и технического совершенства самолета. На Ил-96-300 они значительно более совершенны и надежны по сравнению с ныне находящимися в эксплуатации самолетами. Это дает возможность значительно снизить массу самолета Ил-96-300, повысить уровни автоматизации и безопасности полета, эффективность эксплуатации. К ним относятся, в частности, комплексная система выдачи информации экипажу о работе всех систем с цветным изображением на дисплеях кабины экипажа, новая электродистанционная система управления самолетом "по усилиям", автоматизированная система управления взлетно-посадочной механизацией, уже упомянутая система кондиционирования.

Новый бортовой комплекс пилотажно-навигационного оборудования обеспечит практически полную автоматизацию самолетовождения в сложных метеорологических условиях над любыми районами земного шара и выполнение автоматической посадки в условиях категории ША ИКАО. Наличие на Ил-96-300 такого бортового комплекса позволит осуществлять управление самолетом летным экипажем из трех человек: командира воздушного судна, второго пилота и бортинженера.

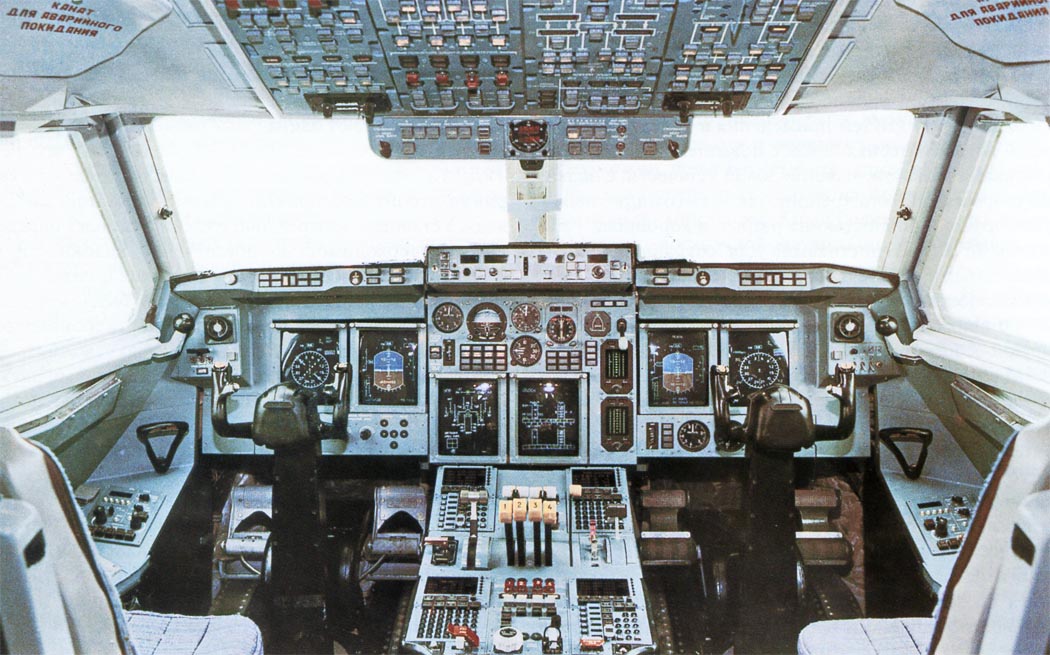

Применение высокоавтоматизированных систем и наличие в экипаже всего трех человек определили особенности компоновки пилотской кабины. Главной задачей при ее разработке было снизить утомляемость пилотов при длительной работе, повысить надежность, безопасность и регулярность полетов. Как и на Ил-86, здесь применен хорошо зарекомендовавший себя в эксплуатации принцип впередсмотрящего экипажа, размещенного в единой группе, при котором обеспечивается взаимоконтроль и взаимопомощь между его членами. Все средства отображения информации и органы управления размещаются в доступных и обозримых местах. Такой подход потребовал объединения отдельных сигнализаторов, индикаторов и органов управления в единую многофункциональную информационно-управляющую систему, обеспечивающую выдачу сигналов (световых, звуковых, речевых), отображение параметров пилотажно-навигационного комплекса, силовой установки и самолетных систем, а также управление работой систем и бортового оборудования.

Использование на Ил-96-300 многоканальных резервированных систем с автоматическим отключением или переключением неисправных каналов в основном освобождает экипаж от каких-либо действий при возникновении отказов. Система отображения информации оповещает экипаж о происшедшем отказе и лишь в некоторых случаях экипажу необходимо продублировать вручную работу автоматики. Только в отдельных случаях, когда несвоевременное включение или выключение наиболее ответственных систем (двигателей, второй и третьей очереди пожаротушения) может существенно влиять на безопасность полета, автоматика не используется и принятие решения возлагается на экипаж.

На самолете Ил-96-300 вся информация о работе бортовых систем, а также индикация данных, необходимых для пилотирования и навигации объединены в единую систему отображения информации, основой которой являются две подсистемы - экранной индикации и комплексной информационной сигнализации.

Система экранной индикации входит в состав пилотажно-навигационного комплекса и ее основными средствами представления информации экипажу являются четыре цветных экранных индикатора на электронно-лучевых трубках по краям приборной Доски, два из которых предназначены для командира корабля и два - для второго пилота . Каждая пара этих индикаторов состоит из комплексного пилотажного индикатора и комплексного индикатора навигационной обстановки, которые предоставляют экипажу информацию, необходимую для пилотирования самолета и навигации.

Индикаторы комплексной информационной системы сигнализации расположены в средней части приборной доски. Правый экран предназначен, в основном, для индикации параметров работы двигателей, а левый - для сигнальной информации.

Кроме того, имеется возможность ручного вызова на каждый из этих экранов любой информации, которой располагает система. Она имеет запоминающие устройства, которые позволяют после полета выдать на экраны информацию об отказах и неисправностях бортовых систем, имевших место во время полета. Для оперативного документирования отказов и неисправностей на борту самолета имеется печатающее устройство, которое в случае необходимости выдает бланк с перечнем отказавших в полете систем и агрегатов для наземного обслуживающего персонала и экипажа.

Новый бортовой пилотажно-навигационный комплекс и система отображения информации значительно снижают утомляемость экипажа самолета Ил-96-300 в длительных дальних полетах. Сравнение досок пилотов самолета Ил-86 с многочисленными приборами и Ил-96-300 с шестью экранными индикаторами не требует комментариев.

Одной из главных задач создания безопасного и надежного пассажирского самолета является проблема разработки конструкции планера, обеспечения его прочности, ресурса и живучести при минимальной массе.

Фюзеляж самолета Ил-96-300 как бы продолжает эволюцию фюзеляжей самолетов "Ил", размеры поперечных сечений которых определялись их пассажировместимостью . Он имеет одинаковый с самолетом Ил-86 диаметр, но меньшую на 5 м длину из-за уменьшения числа пассажирских мест по сравнению с Ил-86. Конструкция фюзеляжа Ил-96-300 существенно изменена для повышения его надежности и обеспечения безопасности при повреждении, уменьшения скорости роста трещин, обеспечения заданного ресурса, снижения массы, улучшения качества наружной поверхности и технологичности конструкции при изготовлении в производстве.

Конструкция силового кессона крыла разработана с использованием монолитно-сборных панелей с более высоким, чем на Ил-86, уровнем расчетных напряжений при обеспечении требуемой прочности, ресурса и живучести. Это достигнуто путем применения в конструкции панелей новых материалов как с повышенными характеристиками вязкости разрушений, малоцикловой усталости, с низкими скоростями роста трещин, так и высокопрочных, с повышенной прочностью на разрыв и хорошими усталостными характеристиками. Для сокращения числа продольных и поперечных стыков, являющихся основным источником усталостных трещин, в конструкции планера самолета Ил-96-300 применяются длинномерные и широкие полуфабрикаты. Другой особенностью крыла самолета Ил-96-300 является большой объем применения сотовых конструкций. Из них изготавливаются носовая и хвостовая части крыла, створки отсеков шасси, различные элементы механизации крыла: воздушные тормоза, интерцепторы, элероны, часть закрылков.

Горизонтальное оперение Ил-96-300 сохранено таким же, как У самолета Ил-86, а площадь вертикального оперения возросла за счет увеличения его высоты на 1,5 м по сравнению с Ил-86. Необходимость увеличения площади вертикального оперения обусловлена требованием обеспечения путевой устойчивости при отказе одного двигателя.

Шасси самолета Ил-96-300 состоит из трех основных опор, расположенных сзади центра масс самолета, и передней опоры, расположенной в носовой части фюзеляжа.

Применение на самолете трех основных опор с двенадцатью колесами вызвано необходимостью базирования самолета на аэродромах Министерства гражданской авиации с искусственным покрытием, соответствующим определенной категории нормативной нагрузки. Каждая из трех основных опор будет снабжена четырехколесной тележкой с тормозными колесами, а передняя опора будет иметь два нетормозных колеса. Все четырнадцать колес имеют одинаковые размеры 1300 х480 мм и давление в пневматиках 11,5 кг/см2.

Система управления самолетом Ил-96-300 принципиально отличается от ранее применявшихся систем управления пассажирских самолетов. Ее главная особенность - использование электродистанционного способа передачи командных сигналов от поста управления к исполнительным механизмам.

В продольном и поперечном каналах системы управления рулями высоты, внутренними элеронами и сблокированными с элеронами внутренними секциями интерцепторов управляет электродистанционная ("по усилиям") система, обеспечивающая автоматическую загрузку рычагов управления в совместной работе с механической проводкой управления. На случай отказа основной электродистанционной проводки в продольном канале имеется дублирующая механическая проводка. Внешними интерцепторами управляет только электродистанционная ("по положению") система и полностью отсутствует дублирующая механическая проводка управления.

Принцип действия электродистанционной системы управления "по усилиям" заключается в том, что сигналы с датчиков усилий, установленных на рычагах управления, передаются по проводам на электрогидравлические рулевые машины, штоки которых перемещаются пропорционально величинам усилий, приложенных к рычагам управления. Штоки рулевых машин механической проводкой связаны с золотниками бустеров, отклоняющих рулевые поверхности. В случае использования электродистанционной системы управления "по положению" величина командного сигнала зависит от величины отклонения поста управления.

Поскольку горизонтальное оперение целиком взято с самолета Ил-86, бустера и проводка управления в стабилизаторе полностью сохранены. Сохранен с самолета Ил-86 также и привод стабилизатора.

В канале курса киль и руль направления самолета Ил-96-300 также во многом взяты с самолета Ил-86 и поэтому бустеры и проводка управления в киле полностью сохранены. Как и в продольном канале, электродистанционная система управления секциями руля направления ("по усилиям") на участке от педалей до приводов системы автоматической загрузки дублируются механической проводкой управления.

Большое внимание уделяется обеспечению отказобезопасности системы управления самолетом Ил-96-300, которая обеспечивается, как уже отмечалось, резервированием электродистанционной проводки механической, а также использованием развязывающих и центрирующих пружин, наличием устройств разъединения штурвальных колонок и педалей. Как и на Ил-86, различные поверхности управления разделены на секции, каждая из которых отклоняется одним или несколькими приводами (бустерами). Резервирование приводов также повышает эксплуатационную надежность системы управления.

Управление рулями, элеронами, интерцепторами, тормозными щитками, предкрылками, закрылками, стабилизатором, а также уборкой и выпуском шасси, торможением и поворотом передних колес, реверсивного устройства двигателей, открытием и закрытием дверей грузовых люков осуществляется с помощью гидросистемы, состоящей из четырех самостоятельных и независимых друг от друга систем, источниками давления в которых являются плунжерные гидронасосы, установленные на двигателях.

Разработанная структура системы управления самолета Ил-96-300 по своему техническому уровню отвечает новейшим требованиям к ее функциональным возможностям, надежности, обеспечения безопасности полета и массы.

Топливная система самолета Ил-96-300 разработана на базе топливной системы самолета Ил-86 и при ее создании учтен отечественный и мировой опыт. Топливная система работает автоматически, не требуя участия экипажа. При необходимости обеспечивается ручное управления топливной системой.

На самолете Ил-96-300 топливо располагается в девяти кессонных крыльевых баках, из которых восемь расположены в кон-кол я х крыла и один в центроплане.

Топливная система выполнена раздельной для каждого из четырех двигателей. Каждый двигатель питается топливом из расходного отсека своего бака. Расходные отсеки на протяжении всего полета заполнены топливом, что обеспечивает надежную подачу топлива в двигатели на всех режимах полета. Выработка топлива из консольных баков производится е задержкой для разгрузки крыла и увеличения критической скорости флаттера.

Для точного замера количества топлива к концу полета, а также для более полной выработки топлива из баков и высокоточного срабатывания поплавковых клапанов, управляющих перекачкой, в главных баках предусмотрены предрасходные отсеки. Для Уменьшения массы топливной системы, в качестве насосов аварийного слива и перекачки используются насоса подкачки, что не снижает надежности питания двигателей при аварийном сливе и отказе другого насоса подкачки, так как оставшийся насос обеспечивает и аварийный слив, и подачу топлива в двигатель.

Перекачка топлива из центропланного и консольных баков, а также перекачка в расходные и предрасходные отсеки осуществляется струйными насосами, которые работают от насосов подкачки. Применение для перекачки топлива струйных насосов (а не электроцентробежных) и уменьшение их числа позволило снизить массу топливной системы и повысить ее надежность, так как струйные насосы представляют собой простейшую конструкцию и практически безотказны. С помощью струйных насосов обеспечивается более полная выработка топлива из бака. Работа такой топливной системы со струйными насосами перед установкой на Ил-96-300 прошла всеобъемлющие испытания на стендах и на самолете Ил-86.

Выбранная схема топливной системы позволяет создать более легкую конструкцию крыла с увеличенным ресурсом, потому что для агрегатов топливной системы требуется минимальное число вырезов в силовых панелях крыла, так как струйные насосы не требуют вырезов, а насосы подкачки устанавливаются на технологических люках-лазах.

Основными особенностями системы кондиционирования воздуха самолета Ил-96-300, отличающими ее от аналогичной системы Ил-96, являются следующие:

Модификации :

Ил-96-300	первая серийная модификация.
Ил-96МК	самолет имел обозначение Ил-96-350 до 1990г. Спроектированный экспортный вариант самолета Ил-96-300 оснащен турбовентиляторными двигателями Пратт-Уитни PW2037 (Pratt & Whitney PW2037) и оборудованием фирмы Роквелл Коллинс (Rockwell Collins). Фюзеляж удлинен на 9 м (29 футов 6 дюймов) для размещения 312-375 пассажиров, стюардесс и кабины экипажа на 2-3 человека.
Ил-96MД	спроектированный двухдвигательный вариант Ил-96-300. Каждый из двух двигателей должен был развивать тягу 27200/31750 кгс. Первые экземпляры должны были летать с турбовентиляторными двигателями Лотарева Д-18. Изучалась возможность установки на самолете двигателей PW2337 и RR Трент (RR Trent).
Ил-96МТ	грузовой вариант Ил-96МО
Ил-96Т	грузовая модификация Ил-96-300
Ил-96-550	проектная разработка варианта Ил-96-300 на 550 пассажиров с двигателями со сверхвысокой степенью двухконтурности с тягой по 18000/22000 кг (39700/48500 фунтов). В салонах двухпалубного фюзеляжа самолета с поперечным сечением в форме восьмерки могли разместиться 190 пассажиров на верхней и 360 пассажиров на нижней палубе.

ЛТХ:

Модификация	Ил-96-300
Размах крыла, м	60.10
Длина самолета,м	55.30
Высота самолета,м	17.50
Площадь крыла,м2	391.6
Масса, кг
пустого самолета	117000
максимальная взлетная	216000
Тип двигателя	4 ТВД Соловьев ПС-90А
Тяга, кгс	4 х 16000
Крейсерская скорость, км/ч	900
Практическая дальность действия, км	7500
Практический потолок, м	12000
Экипаж, чел	2-3
Полезная нагрузка:	300 пассажиров или 40000 кг груза

Доп. информация :

Чертеж "Ильюшин Ил-96-300 (1)"   Чертеж "Ильюшин Ил-96-300 (2)"   Чертеж "Ильюшин Ил-96-400"   Книга "Ильюшин Ил-96-300 (Книга 1)"  Фотографии:  Прототип Ил-96-300 (с) aceebee  Прототип Ил-96-300 (с) aceebee  Ил-96-300 (c) Fred Willemsen  Ил-96-300  Ил-96-300 (c) Вениамин Игнатьвич  Ил-96-300 (c) Paul  Ил-96-300 (c) Виталий Юртаев  Ил-96-300 (c) Aidan Formigoni  Грузовой Ил-96-400Т (c) perstt  Грузовой отсек Ил-96-400Т (c) Дмитрий Белов  Пассажирский садон Ил-96-300  Кабина пилотов Ил-96-300  Схемы:  Ил-96  Схема пассажирского салона   Варианты окраски:  Ил-96-300 Аэрофлота (c) Александр Казаков  Ил-96-300 Аэрофлота (c) Александр Казаков  Ил-96-300 компании Cubana (c) Александр Казаков  Ил-96-300 ГТК Россия (c) Александр Казаков

Список источников:

Авиация и Космонавтика 2002-01. Алексей Вульфов. Широкофюзеляжные "Илы" Самолеты ОКБ имени С.В.Ильюшина. (под редакцией Г.В. Новожилова) Яуза. Николай Якубович. Все самолеты Ильюшина РусАвиа. Ю.А. Егоров. Самолеты ОКБ С.В.Ильюшина Виктор Беляев. Пассажирские самолеты мира Авиационный справочник на Avia.ru. Ил - 96 - 300 Пассажирский самолет для авиалиний большой протяженности
