   Ту-16З(Ю) Заправщик

Разработчик: ОКБ Туполева
Страна: СССР
Первый полет: 1955
Тип: Тактический самолет-заправщик
  ЛТХ     Доп. информация



Еще на стадии проектирования рассматривались различные возможности увеличения дальности Ту-16, в т.ч. внедрение системы заправки топливом в полете. В начале 50-х гг. первый вариант системы крыльевой заправки был отработан на Ту-4 и частично освоен ВВС. Хотя общее количество заправщиков и заправляемых самолетов не превышало десяти машин, полученный практический опыт позволял надеяться на успешное переоборудование Ту-16 в кратчайшие сроки. 17 сентября 1953 г. вышел приказ МАП No.44, который предписывал ОКБ-156 А.Н.Туполева и всем другим самолетостроительным коллективам впредь проектировать все бомбардировщики только с системой заправки топливом в полете. ОКБ-918, которым руководил Главный конструктор С.М.Алексеев, предписывалось продолжить работы по созданию стандартного оборудования заправки для Ту-16 по согласованию с ОКБ А.Н.Туполева. Систему требовалось предъявить на госиспытания в 3-м квартале 1954 г.

26 мая 1954 г вышло очередное Постановление Совета Министров No.1013-438, а 3 июня - соответствующий приказ МАП No.354, согласно которым задавалась скорость перекачки топлива 2000 л/мин, а срок предъявления на Госиспытания переносился на 4-й квартал. ВВС обязывали в период лета-осени 1954 г. передать промышленности три серийных Ту-16 для переделки в самолеты-заправщики. Для этого были выделены первые серийные Ту-16 No.1880001 и No.1880101 куйбышевского авиазавода. В дальнейшем в опытный самолет, предназначенный для исследований возможности дозаправки по крыльевой схеме МиГ-19, был переоборудован и Ту-16 No.1880301. Однако проведенные в 1955-1956 гг. испытания показали нецелесообразность применения такой системы для дозаправки истребителей.

Вариант крыльевой заправки, принятый для Ту-16, отличался от разработанного для Ту-4. Заправщиком являлся переоборудованный серийный бомбардировщик, причем в случае необходимости в полевых условиях можно было провести обратную операцию путем освобождения грузового отсека от заправочного "хозяйства" (в дальнейшем с заправщиков прицелы ОПБ-11Р все-таки были сняты, и они утратили возможность обратного переоборудования) Та часть системы заправки, которая устанавливалась на заправляемом самолете, имела небольшой вес и не ухудшала его аэродинамики.

Первый заправщик предъявили на испытания в 1955 г. Доводка системы заняла почти полтора года, и, начиная с 1957 г., ее начали устанавливать на Ту-16 на всех трех выпускавших его заводах. В общей сложности, согласно документам ОКБ-156, в качестве танкеров для крыльевой заправки было оборудовано 114 бомбардировщиков Ту-16 (по другим документам, всего - 46). Заправщики назывались Ту-16 "Заправщик", Ту-16(3), Ту-16Ю, а также - изделие "НЗ". После непродолжительного времени обозначение Ту-16(3) стало применяться без скобок - Ту-163. Для приема топлива в воздухе был доработан 571 самолет, что составило более трети от всего числа выпущенных Ту-16. Заправляемые Ту-16 различных модификаций имели в своем названии дополнение "ЗА" ("заправляемый"). Например, Ту-16Р(ЗА), Ту-16К-10(ЗА) и т.д. Однако со временем это дополнение отпало, т.к. в строю остались практически только заправляемые самолеты.





 ЛТХ:
Модификация   Ту-16Ю
Размах крыльев, м   32.99
Длина, м   34.80
Высота, м   10.36
Площадь крыла, м2   164.65
Масса, кг
  пустого самолета   37730
  нормальная взлетная   72000
  максимальная взлетная   79000
Топливо, кг   36000
Тип двигателя   2 ТРД РД-3М
Тяга, кгс   2 х 9500
Скорость, км/ч
  максимальная   992
  крейсерская   780
Перегоночная дальность, км   5000
Дальность полета, км   4800
Боевой радиус действия, км   2500
Практический потолок, м   14500
Экипаж, чел   7
Вооружение:   две 23-мм пушки АМ-23
Полезная нагрузка:   9800 кг топлива


 Доп. информация :


  Фотографии:

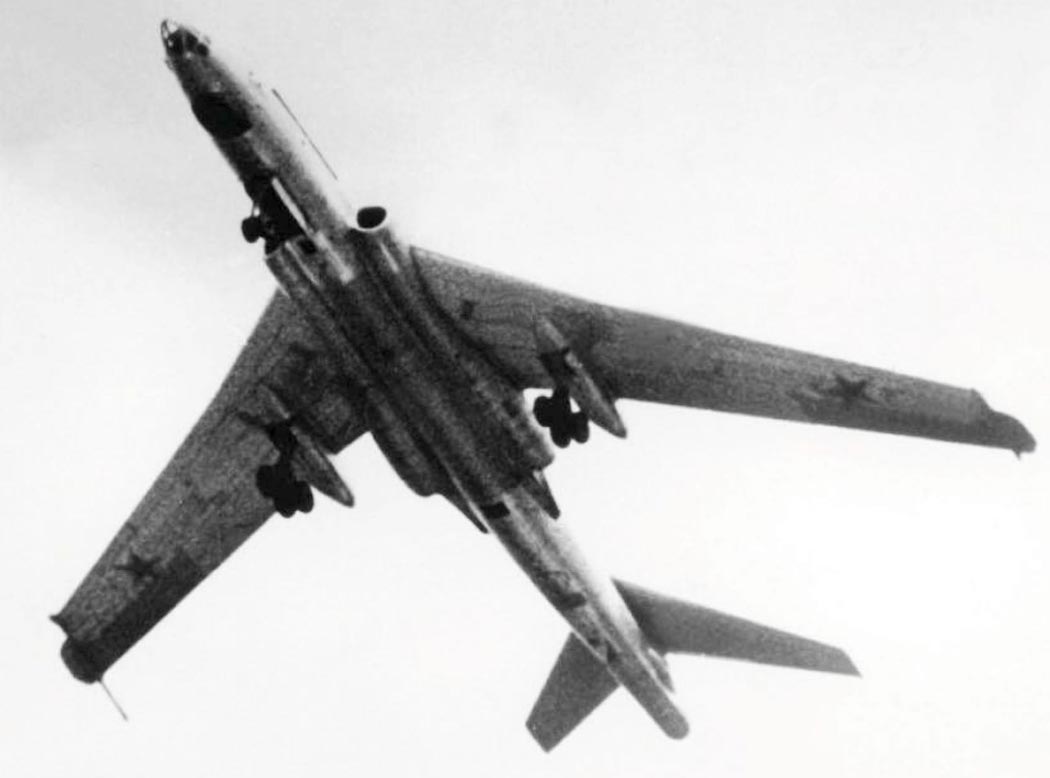

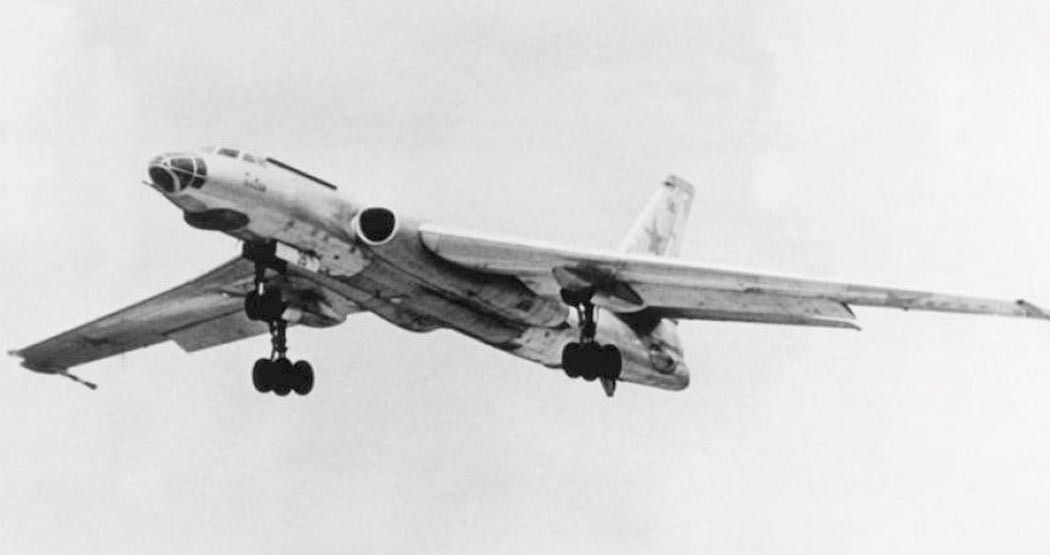

 Взлет Ту-16З

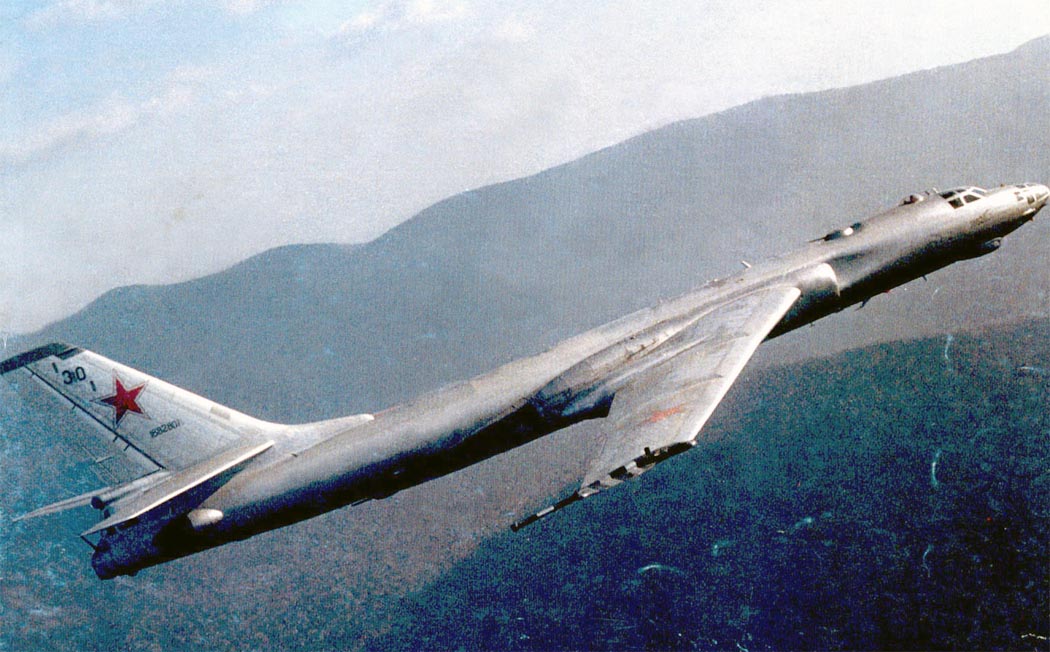

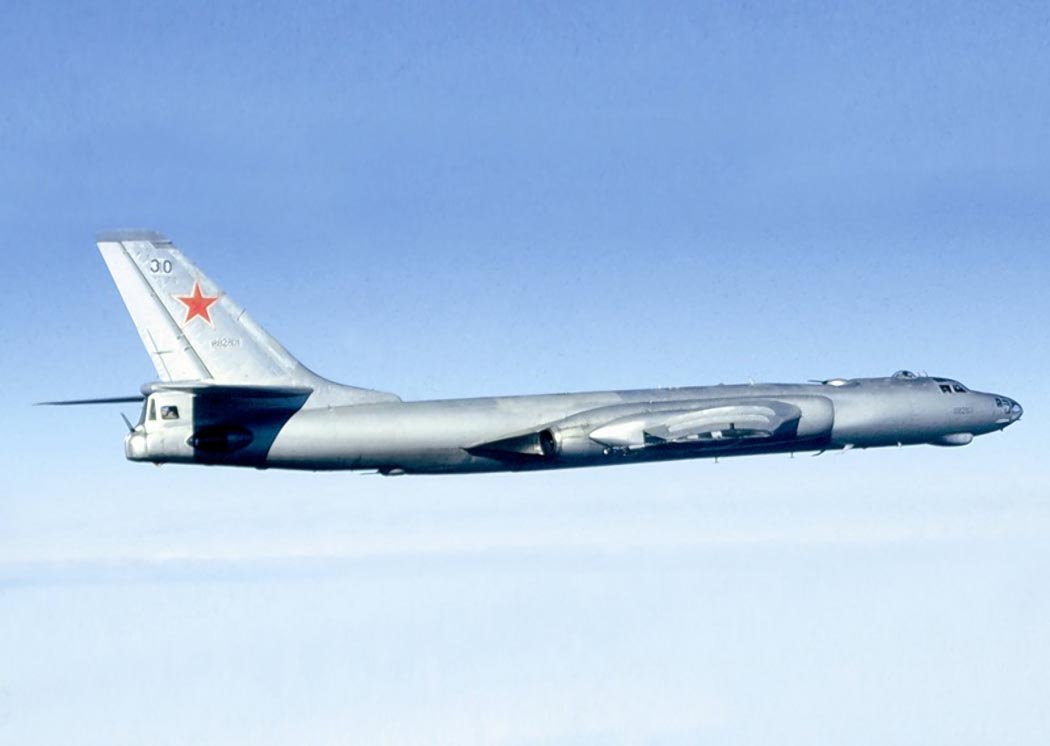

 Ту-16З
 Ту-16З

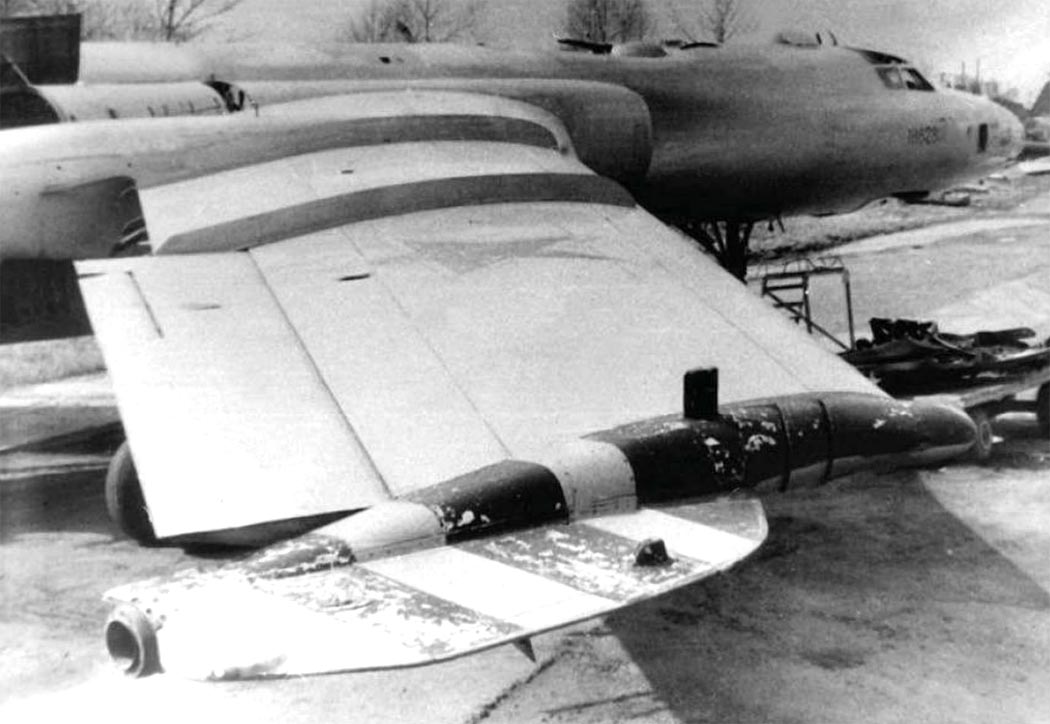

  Законцовка правого крыла Ту-16З

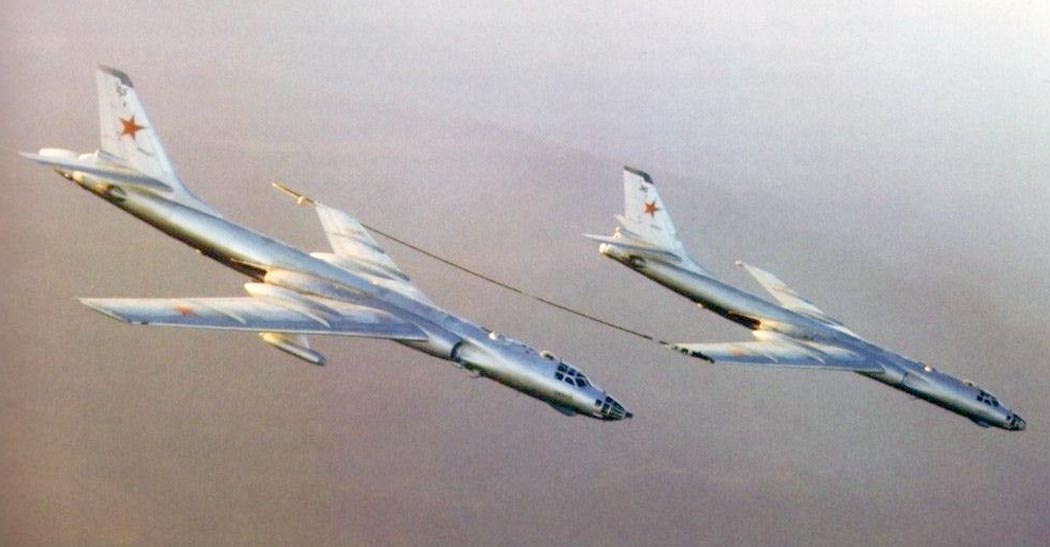

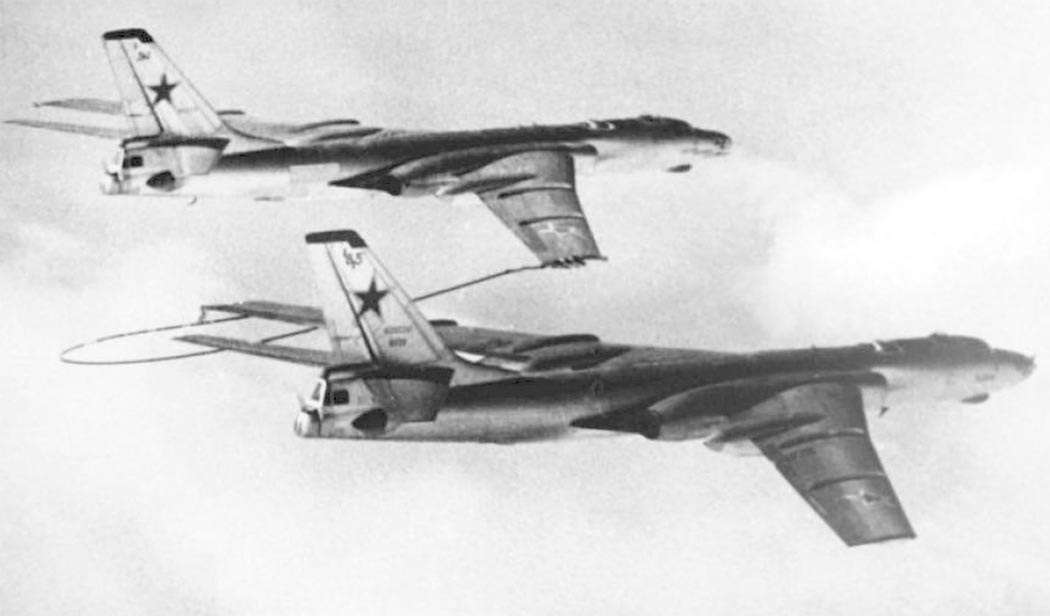

 Дозаправка от Ту-16З ракетоносца Ту-16К-11-16

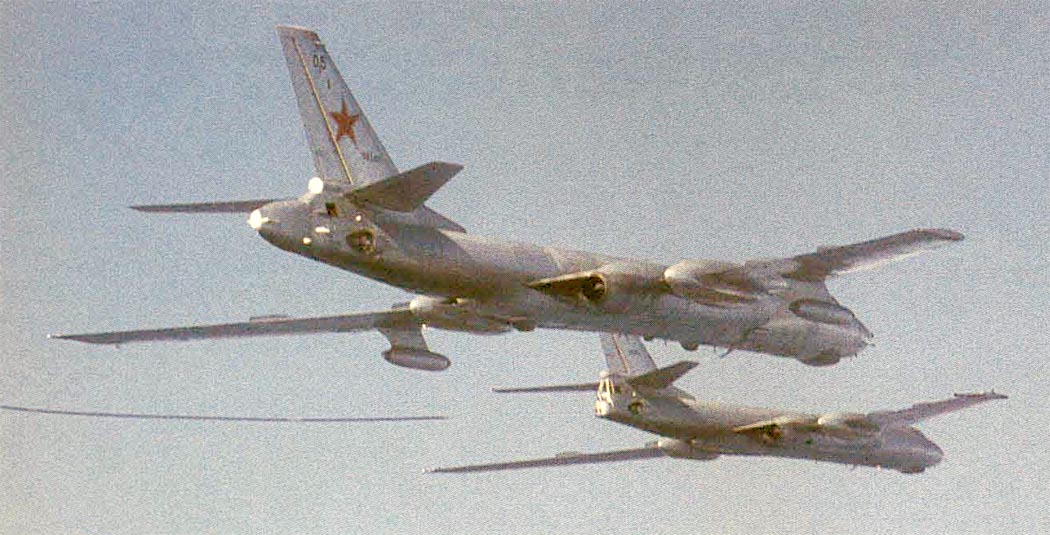

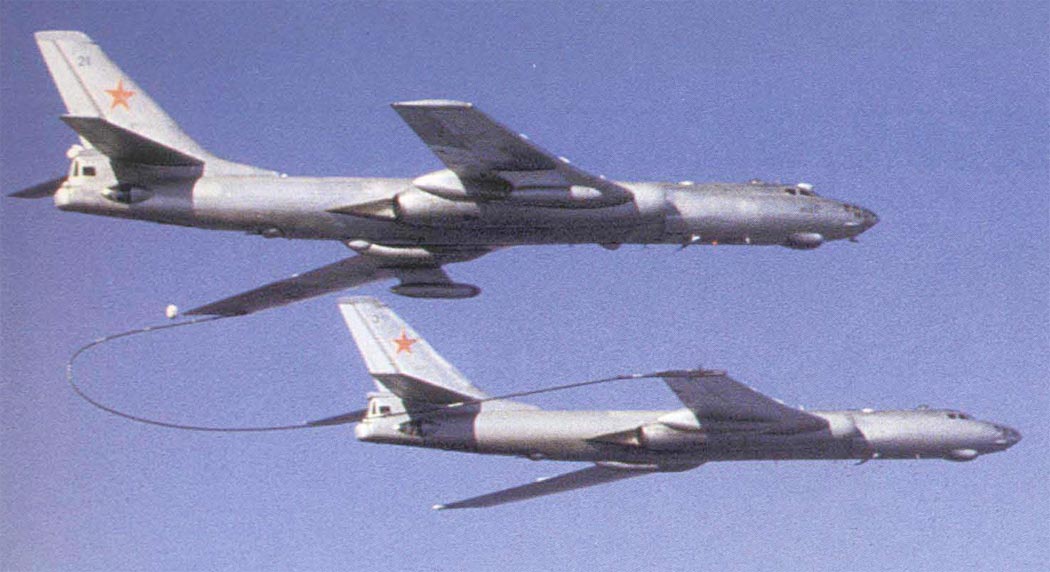

 Ту-16З заправляет Ту-16К-11-16

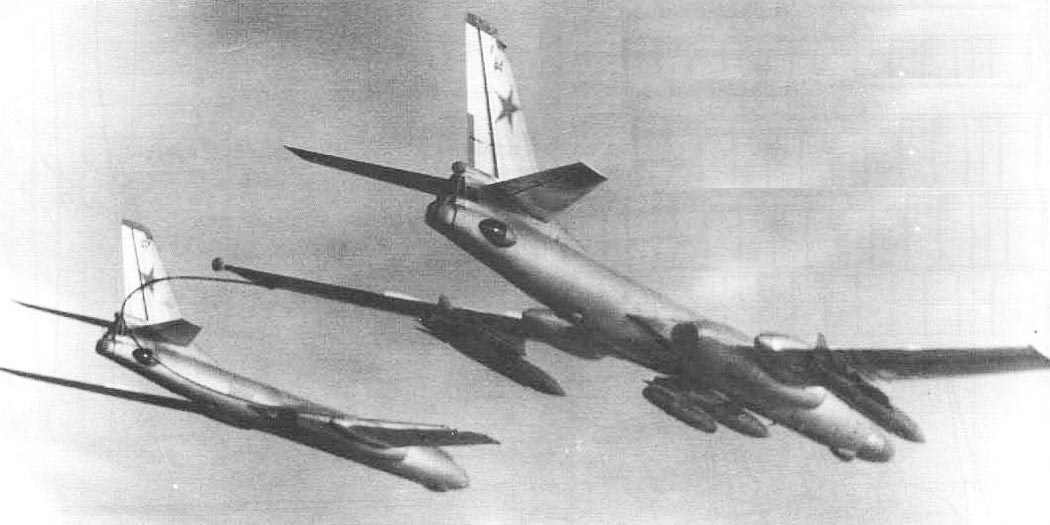

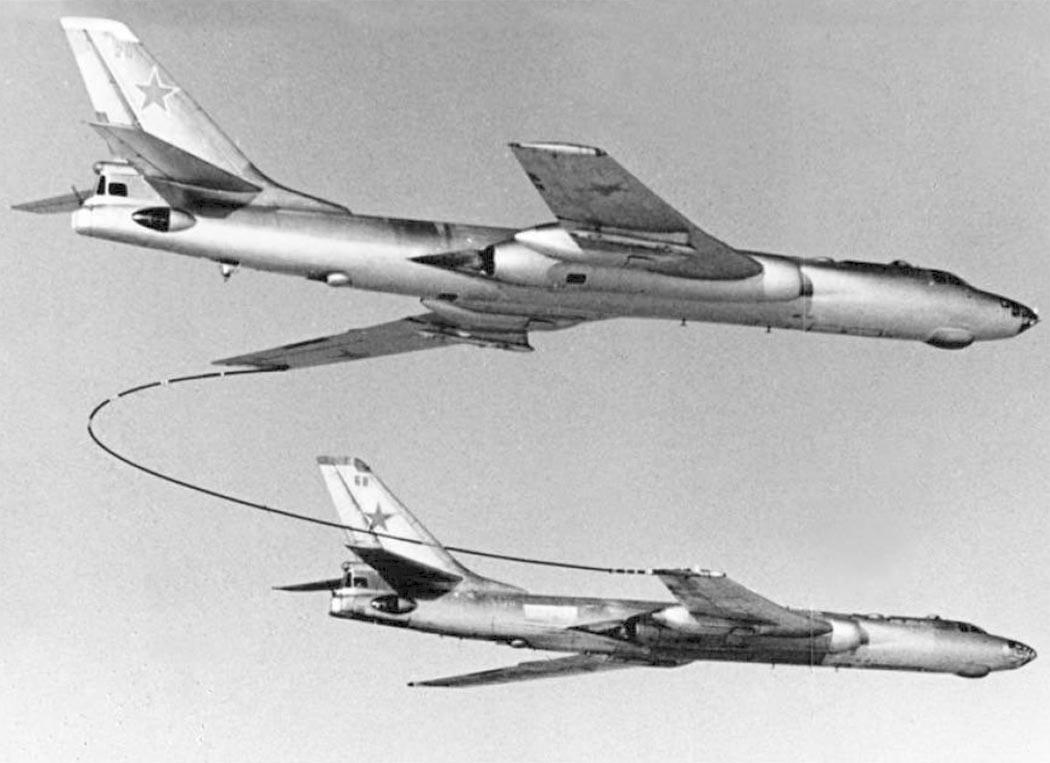

Ту-16З заправляющий бомбардировщик
 Ту-16З
 Ту-16З
 Ту-16З
 Ту-16З
 Ту-16З
 Ту-16З заправляет разведчик Ту-16Р
 Ту-16З
 Ту-16З
 Ту-16З

 Схемы:

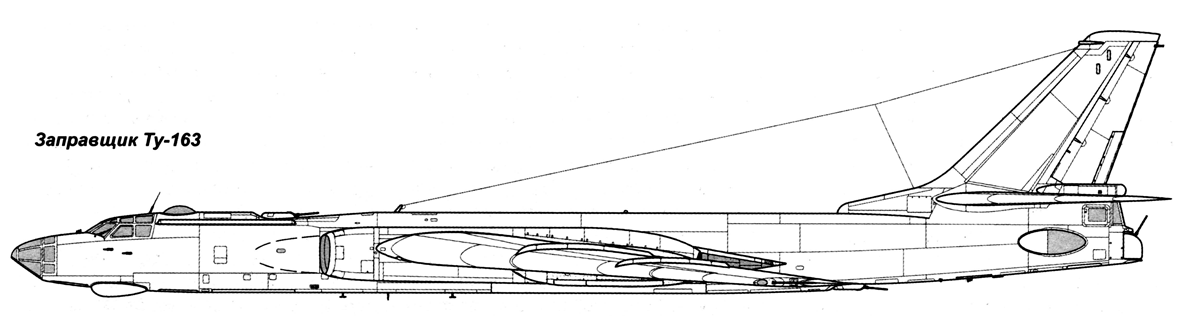

 Ту-16З
