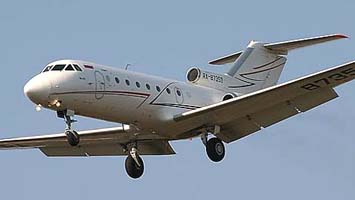

   Як-40

Разработчик: ОКБ Яковлева
Страна: СССР
Первый полет: 1966
Тип: Ближнемагистральный пассажирский самолет
  ЛТХ     Доп. информация



Когда речь заходит о самолетах гражданской авиации, обычно представляются огромные воздушные корабли, летающие по тысячекилометровым трассам. Между тем, более 40% авиапассажиров перевозится по местным воздушным линиям небольшой протяженности: 500, 300, 200, а порой и всего в несколько десятков километров. Именно для них и был создан Як-40. Як-40 - первый в России и в мире реактивный самолет МВЛ и первый пассажирский самолет ОКБ им. Яковлева. Он стал первым российским самолетом, получившим сертификат летной годности в развитых капиталистических странах. На его проектирование и постройку понадобился всего один год. 21 октября 1966 года летчик-испытатель Арсений Колосов впервые поднял самолет в воздух. Проектируя Як-40, ОКБ заложило в его конструкцию избыточный запас прочности и приспособило самолет к полетам с грунтовых аэродромов.

Як-40 - максимально простая машина, рассчитанная на наземный и летный персонал средней квалификации. За самолетом закрепились два прозвища - за "малый размер" и обильное дымление двигателей его прозвали железным окурком, а из-за высокого расхода топлива - истребителем керосина). Самолет отличается высокой надежностью и безопасностью в эксплуатации. Он может взлететь при отказе любого из трех двигателей, совершать горизонтальный полет даже на одном двигателе. На неподготовленных аэродромах работу экипажа облегчают откидной трап для пассажиров, автономное пусковое устройство, хорошая управляемость на рулежке. Размещение силовой установки в хвостовой части фюзеляжа значительно снизило уровень шума и вибраций.

Всего советская авиационная промышленность выпустила 1011 самолетов Як-40. В 1981 году прекратился их выпуск, но жизнь минилайнера на этом не закончена. 25 лет на трассах воздушного океана - это ли не подтверждение надежности конструкции, правильности технического решения сложных проблем, возникших при создании Як-40. А конструкторы и технологи Минского авиаремонтного завода № 407 ГА не только вдохнули вторую жизнь в самолет, но и совместно со специалистами ОКБ создали новые модификации Як-40 - летающие лаборатории для народного хозяйства, которые в последнее время приобретают все большее значение. В нашей стране самолет Як-40 нашел самое широкое применение. К середине 70-х годов самолет полностью вытеснил с местных воздушных линий ветеранов Ли-2, Ил-12 и Ил-14. Освоив полеты более чем в 300 населенных пунктов, самолеты Як-40 к 1988 году перевезли более 80 миллионов пассажиров. История самолета еще не закончена. Опыт эксплуатации Як-40 в СССР и 18 зарубежных странах показал ошибочность принятия решения о снятии его с производства. Замена двигателей АИ-25 современными, более экономичными позволила бы расширить выпуск самолетов и увеличить его экспорт.

Поставка Як-40 на экспорт началась в 1970 году, спустя четыре года после первого полета. За десять лет в страны Европы, Азии и Республику Куба продано 125 самолетов Як-40 различных модификаций и вариантов компоновок. Экспортные самолеты имеют ряд отличий от серийных по составу пилотажно-навигационного и бытового оборудования. Из 1011 построенных самолетов, 125 было продано на экспорт в 18 стран (Ангола, Афганистан, Болгария, Венгрия, Вьетнам, Замбия, Италия, Камбоджа, Куба, Лаос, Мальгашская Республика, Польша, Сирия, Чехословакия, ФРГ, Экваториальная Гвинея, Эфиопия, Югославия). В ноябре 2000 года камчатское авиапредприятие продало 1 самолет Як-40 в Гондурас. Начиная с 1967 года, Як-40 - участник всех авиационных салонов во Франции, Швеции, Японии, Италии, Англии, ФРГ и других странах. Машина побывала и во многих государствах Европы, Азии, Африки, Австралии и Америки с демонстрационными полетами. Одних только их - около 500000 (!) километров. Необходимо подчеркнуть, что Як-40 стал первым советским самолетом, который продается в капиталистические страны, имеющие свою собственную развитую авиационную промышленность. В марте 1972 года машина получила сертификат летной годности в Италии, а через полтора месяца - в ФРГ. И по сегодняшний день авиакомпании 16 государств мира эксплуатируют Як-40.

Как сообщалось в апреле 1999 года, проведенные в ОКБ им Яковлева исследования и расчеты показали возможность увеличения в два раза ресурса эксплуатируемых самолетов Як-40 при доработке планера и усилении конструкции самолета. Программа продления срока их службы позволит авиакомпаниям отсрочить необходимость покупки новых самолетов, которая обходится во много раз дороже модернизации старых. Модернизацию Як-40 также предлагает Тбилисское авиационное объединение. Проект модернизации совместно с тбилисским предприятием разрабатывает канадская фирма "Келоун", которая уже подготовила бизнес-план, как сообщил генеральный директор авиационного объединения Важа Тордия в начале сентября 1999 года. По его словам, проектом заинтересовалось конструкторское бюро Яковлева, которое подготовит рабочие чертежи самолета. Модернизированный Як-40 будет собираться на Тбилисском авиационном объединении. Как отмечается, Як-40 по своим аэродинамическим и конструкторским показателями является прекрасной машиной, но потребляет много топлива. На встрече с представителями канадской фирмы в июне 1999 года в США шла речь об установке на Як-40 двигателей американского производства, сообщил Важа Тордия. У настоящей модификации самолета - 3 двигателя, после модернизации их количество сократится до двух. Стоимость модернизированного Як-40, ориентировочно, составит 3 миллиона долларов.

В рамках инвестиционной программы "Развитие гражданской авиации и авиапредприятий Орловской области", действующей с 1998 года, самолеты Як-40 Орловского авиапредприятия прошли необходимую техническую подготовку и были заново окрашены, обновлен интерьер салонов. Персонал экипажа пассажирской кабины (стюардессы) прошли стажировку и обучение в Центре обучения авиакомпании "Трансаэро". Согласованы стандарты обслуживания в полете, рационы бортового питания соответствуют принятым международным нормам и зависят от продолжительности полета. 12 июня 2000 года открылся регулярный рейс Москва - Минск, выполняемый на самолетах Як-40 Орловского авиапредприятия совместно с авиакомпанией "Трансаэро" на основании соглашения о совместной деятельности между авиакомпанией "Трансаэро" и Орловским авиапредприятием. В середине 2000 года начала полеты на самолетах Як-40"VIP" авиакомпания "Авиалайн" по программе "Воздушное такси", в рамках которой самолеты Як-40 и Ил-103, а также вертолеты Ми-34 будут осуществлять пассажирские авиаперевозки между областными центрами Центральной России.

До катастрофы 9 марта 2000 года в "Шереметьево" в катастрофах было потеряно 13 машин, но ни одна из них не разбилась из-за технических неисправностей - почти все они погибли в "горячих точках". Як-40 широко использовался в Афганистане и силами ООН в Африке. Сейчас в России летает около 180 Як-40. Большинство из них переоборудованы для перевозки VIP-пассажиров. Такие самолеты обслуживают высших менеджеров "Газпрома", ЛУКОЙЛа, ЮКОСа и "АвтоВАЗа". 9 марта 2000 года при взлете в московском аэропорту "Шереметьево" разбился самолет Як-40, в котором погибли 9 человек в том числе президент холдинга "Совершенно секретно" Артем Боровик и глава компании "Группа "Альянс" Зия Бажаев. В ходе расследования основными стали следующие причины: неполное открытие закрылков самолета, отсутствие антиобледенительной жидкости и ошибка в техники пилотирования, версии о перегрузе или теракте не подтвердились. Разбившийся в Шереметьево Як-40 принадлежал Вологодскому авиаотряду. Он был арендован компанией "Аэротекс", три года занимающейся VIP-авиаперевозками.

Каков же технический «портрет» Як-40? Самолет предназначен для полетов на местных воздушных линиях протяженностью до 1500 км. Вмещает он от 27 до 32 пассажиров. Крейсерская скорость истинная - 510 км/ч. Основная идея, заложенная в конструкцию машины, - простота. Крыло имеет большую площадь - 70 м2. Это позволило отказаться от сложных многощелевых предкрылков и закрылков. В то же время сочетание такого крыла с тремя реактивными двигателями АИ-25 (тяга каждого - полторы тонны) обеспечивает высокие взлетно-посадочные характеристики. Есть и еще одно достоинство силовой установки Як-40. Средний двигатель, размещенный в фюзеляже, имеет реверс тяги - специальное устройство, изменяющее при торможении самолета направление струи выхлопных газов. Поэтому пробег машины при посадке - всего лишь 400 м. Причем реверсивные щитки - принадлежность самолета, а не двигателя. Это очень важно для унификации всех двигателей и упрощения замены среднего двигателя, если возникнет необходимость его отремонтировать. Шасси самолета оснащено мягкой амортизацией и колесами необычно большого диаметра, что уменьшает удельное давление на поверхность взлетного поля. Поэтому Як-40 спокойно взлетает и садится на грунтовых аэродромах.

Кабина экипажа рассчитана на двух человек: командира и второго пилота. При необходимости здесь может быть поставлено третье сиденье. Фонарь обеспечивает хороший обзор как левому, так и правому пилоту. Стекла кабины имеют электрический обогрев. Самолет оснащен современным радиоэлектронным навигационным и пилотажным оборудованием. Пилотажно-навигационное оборудование позволяет осуществлять полет днем и ночью, в простых и сложных метеоусловиях и включает автопилот АП-40, курсовую систему ГМК-1Г, авиагоризонт АГБ-3К, магнитный компас КИ-13, два автоматических радиокомпаса АРК-9, курсоглиссадную систему посадки СП-50, радиовысотомер малых высот РВ-ЗМ. В состав радиосвязного оборудования входят командные радиостанции "Перо-11" (Р-860-11) или радиостанции "Ландыш-5" и "Балкан-5". Самолет оборудован эффективной воздушно-тепловой противообледенительной системой. Радиометеолокатор «Гроза» помогает обнаружить грозовые фронты по пути полета. Ресурс самолета доведен до 30 000 часов, а срок службы - до 25 лет. В настоящее время в КБ совместно с другими организациями рассматривается вопрос о возможности увеличения назначенного ресурса до 35 000 часов и срока службы до 35 лет.





 Модификации :
 Як-40 опытный

 Первый поднялся в небо 21 октября 1966 года. Была построена серия из 6 опытных машин, которые конструктивно отличались от серийных самолетов. В отличие от последних опытные Як-40 имели прямой, а не скошенный воздухозаборник среднего двигателя. По обоим бортам фюзеляжа расположено по 8 иллюминаторов. Расшивка вертикального оперения до второй серии была другой конфигурации. Мотогондолы боковых двигателей крепились к пилонам, имеющим характерные зализы к фюзеляжу. На опытных самолетах и Як-40 первой серии у среднего двигателя отсутствовали створки реверсивно-тормозного устройства - они появились на машинах со второй серии.

 Як-40 серийный

 Эти самолеты конструктивно также отличались между собой. В зависимости от компоновки салона машины всех трех серий имели или 8, или 9 иллюминаторов в пассажирском салоне. У машин 1 и 2 серии характерный обтекатель антенны вертикального оперения. С первой серии и на последующих воздухозаборник среднего двигателя со скосом и опирается на небольшой гребень. Со второй серии Як-40 имеют реверсивно-тормозное устройство среднего двигателя. С третьей - на самолете устанавливаются боковые двигатели АИ-25 с укороченными мотогондолами. Образователь антенны вертикального оперения снят, появились изменения в расшивке хвостового оперения - добавлены лючки для осмотра силовой конструкции киля и стабилизатора. Во всех трех сериях различна компоновка пассажирского салона. Базовая модель - вначале 24 пассажирских кресла. Затем путем уменьшения размеров багажного отделения и шага кресел, число пассажирских мест было доведено соответственно до 27 и 32.

 Як-40 Салон

 С салоном 1-го класса на 11 мест - в основном экспортного исполнения. В этом варианте - два салона. Первый рассчитан на 5 - 6 человек, второй - на 4 - 5. Между кабинами и первым салоном по правому борту размещается туалет, с левого борта - гардероб. Кухня со всем необходимым набором оборудования и приборами располагается в хвостовой части второго салона, сразу после входного трапа. Здесь же находится багажник, туалет и гардероб для сопровождающего персонала. Самолет оборудован дополнительными средствами связи и специальной аппаратурой. В варианте салона 1-го класса выпущено 32 самолета. Як-40 с салоном 2-го класса на 16 мест выпускался также только в экспортном варианте, а на 20 мест - используется для полетов как внутри страны, так и поставляется зарубежным заказчикам. Выпущен 51 самолет.

 Як-40Д  пассажирский самолет с увеличенной дальностью.
 Як-40ДТС

 (десантно-транспортный, санитарный). Не секрет, что любой гражданский самолет может быть использован для военных целей. Такой вариант предусмотрен и для Як-40. Самолет Як-40ДТС предназначен для наземного и воздушного десантирования людей и грузов, а также для перевозки сидячих и носилочных раненых с оказанием им необходимой медицинской помощи в полете.

 Як-40К

 конвертируемый вариант. С 1975 по 1981 год выпускались самолеты в этом варианте для грузовых и смешанных перевозок. Максимальная коммерческая нагрузка в грузовом варианте была увеличена до 3200 кг. Конвертируемый вариант создан на базе серийного 32-местного самолета и предполагает быструю перекомпоновку пассажирской кабины в грузопассажирский или грузовой вариант. Применение конвертируемого самолета обеспечивает более гибкое его использование и, соответственно, большую экономическую эффективность. Грузопассажирский вариант рассчитан на перевозку пассажиров от 10 до 18 человек с пассажирами и грузами - с максимальным весом от 2150 до 1150 кг соответственна

 Як-40 Калибровщик

 самолет-калибровщик. По заказу венгерской авиакомпании «Малев» самолет из варианта «салон» переоборудован в самолет-калибровщик для проверки работы наземных радиомаяков. С этой целью он оснащен комплектом оптических приборов, вычислительным комплексом, дополнительным индукционным датчиком. Як-40 (калибровщик) построен в единственном экземпляре.

 Як-40 Аква

 На основании рацпредложения № 1/520 от 6.03.1986 года Украинского НИИ Госкомгидромета конструкторы Минского авиаремонтного завода № 407 ГА создали специализированный самолет-лабораторию Як-40 «Аква». С его помощью можно проводить научно-исследовательские и практические работы. Основное назначение: исследование атмосферы и облаков с использованием контактных и дистанционных методов измерений исследуемых параметров; проведение активных воздействий на конвективные облака с целью образования искусственно стимулируемых осадков; осуществление контроля загрязнения воздушной среды. Цели и задачи Як-40 «Аква» почти аналогичны целям и задачам метеолабораторий «Шторм», «Лирос», «Метео». Однако в отличие от других самолетов-метеолабораторий на Як-40 «Аква» установлены подкрыльевые контейнеры системы пиротехнических генераторов воздействия СПВГ-40. В качестве пиротехнических генераторов используются пиротехнические патроны ПВ-26, прошедшие совместные испытания в Министерстве авиационной промышленности и в Министерстве машиностроения. Самолет Як-40 «Аква» широко используется УкрНИИ Госкомгидромета. Бортовой номер Як-40 «Аква» - СССР-87937.

 Як-40 Лирос

 Самолет Госкомгидромета СССР предназначен для исследования атмосферы и облаков в широком диапазоне высот. «Лирос» проводит также активное воздействие на облака с целью изучения механизма образования искусственно стимулируемых осадков и отработки методики ввода реагента, осуществления контроля загрязнения воздушной среды.

 Як-40 Метео

 Является многоцелевой метеорологической лабораторией. Техническая оснащенность Як-40 «Метео» позволяет выполнять исследовательские полеты в радиусе до 600 км, диапазоне высот до 9000 м, продолжительностью до 4 часов. Хорошие маневренные свойства и характеристики устойчивости и управляемости позволяют использовать его в равнинных областях и, что особенно важно, в горных районах. Герметичность салона и разделение его на два отсека звукозащитной перегородкой создают комфортные условия для работы научных сотрудников на борту самолета. Як-40 «Метео» оснащен комплексом информационно-регистрирующей и измерительной аппаратуры, а также средствами воздействия. Датчики для измерения метеопараметров вынесены в невозмущенный воздушный поток. Аппаратурные и технические возможности Як-40 «Метео» позволяют также изучать ветровые поля и поля турбулентности, исследовать потоки и притоки солнечной радиации в атмосфере, ее электрические характеристики. Бортовой номер Як-40 «Метео» - СССР - 87937.

 Як-40 Фобос

 Предназначен для широкого спектра научно-исследовательских работ, проводимых НПО имени С.А.Лавочкина. Этот Як-40 переоборудован в летающую лабораторию для испытания разрабатываемых приборов и оборудования пилотируемых и беспилотных космических аппаратов, исследования природных ресурсов и окружающей среды, изучения подстилающей поверхности и атмосферных явлений, визуальной и приборной регистрации аномальных явлений естественного и искусственного происхождения. Летающая лаборатория Як-40 «Фобос» позволяет проводить исследования физики атмосферы, солнечной радиации, спектро-поляризационной съемки загрязнения атмосферы и водных ресурсов. Результаты работы летающей лаборатории позволяют производить экономический анализ ситуаций окружающей среды с выдачей рекомендаций для научно-хозяйственных нужд и задач экологии. Бортовой номер Як-40 «Фобос» - СССР-87304.

 Як-40 Шторм

 Совместными разработчиками многоцелевого самолета-метеолаборатории Як-40 «Шторм» являются Высокогорный геофизический институт и Минский авиаремонтный завод № 407 ГА. Самолет создан для исследования различных атмосферных явлений и активного воздействия на них. Лаборатория оснащена различными системами контрольно-записывающей аппаратуры, позволяющей вести различные исследования. Бортовой номер Як-40 «Шторм» - СССР-87992. Годовой экономический эффект от переоборудования Як-40 в метеолаборатории с учетом затрат составляет 227748 рублей. К самолетам-лабораториям для испытания радиоэлектронного оборудования и его проверки входят самолеты Як-40 РЭО, разработанные НПО «Взлет», и самолет-лаборатория Як-40-25.

 Як-40-РЭО

 Разработан коллективом научно-производственного объединения «Взлет». Предназначен для летных испытаний и исследования пилотажно-навигационного оборудования различного назначения (инерциальных систем, высотомеров, доплеровских измерителей и т. д.).

 Як-40-25

 На одном из серийных Як-40 радиопрозрачный обтекатель метеолокатора «Гроза» был заменен носовой частью боевой машины для отработки систем радиоэлектронного оборудования. Летающая лаборатория Як-40-25 была в одном экземпляре.

 Як-40/М-602

 В конце восьмидесятых годов для нового пассажирского самолета Л-610, созданного чехословацкой фирмой Летов, мотостроительное отделение той же фирмы создало турбовинтовой двигатель М-602 и воздушный винт В-518. Программа всесторонних испытаний этой силовой установки помимо многочисленных тестов и замеров на стенде предусматривала ее исследование в полете. Для этих целей институт авиационных исследований, использовал Як-40, в носовой части которого был установлен испытываемый двигатель. И хотя для этих целей пригодился Ил-18, основная часть программы испытания легла на плечи Як-40.

 Як-40ТЛ

 предлагаемый вариант с двигателями Текстрон Лайкоминг LF507-1N (2 х 31,1 кН) и авионикой фирмы Рокуэлл Коллинз.




 ЛТХ:
Модификация   Як-40
Размах крыла, м   25.00
Длина самолета,м   20.36
Высота самолета,м   6.50
Площадь крыла,м2   70.00
Масса, кг
  пустого самолета   9400
  нормальная взлетная   16100
Внутреннее топливо, кг   3000
Тип двигателя   3 ТРДД Прогресс (Ивченко) АИ-25
Тяга, кН   3 х 14.71
Максимальная скорость, км/ч   600
Крейсерская скорость, км/ч   475-510
Практическая дальность, км   2000
Дальность при полной загрузке, км   800
Практический потолок, м   12300
Экипаж, чел   2-3
Полезная нагрузка:   32 пассажира или 2720 кг груза


 Доп. информация :


  Чертеж "Яковлев Як-40 (1)"
  Чертеж "Яковлев Як-40 (2)"
  Чертеж "Яковлев Як-40 (3)"
  Книга "РЛЭ Яковлев Як-40"
  3D модель "ЯК-40"
  Фотографии:

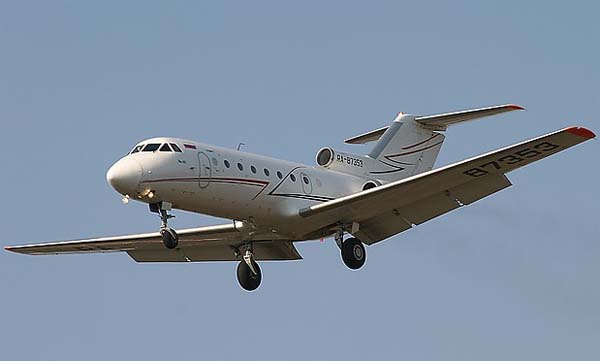

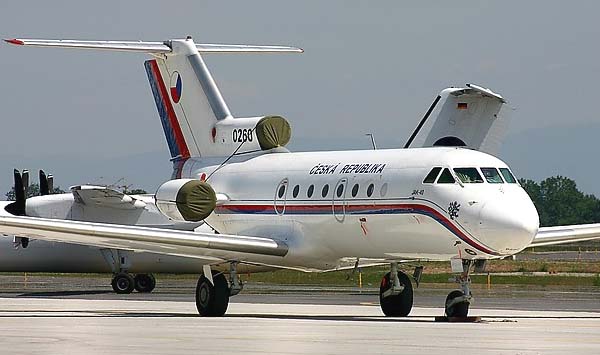

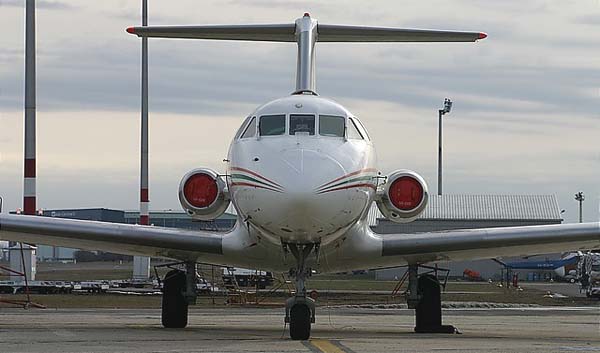

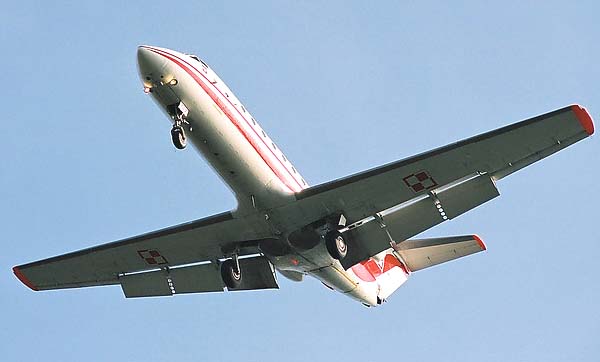

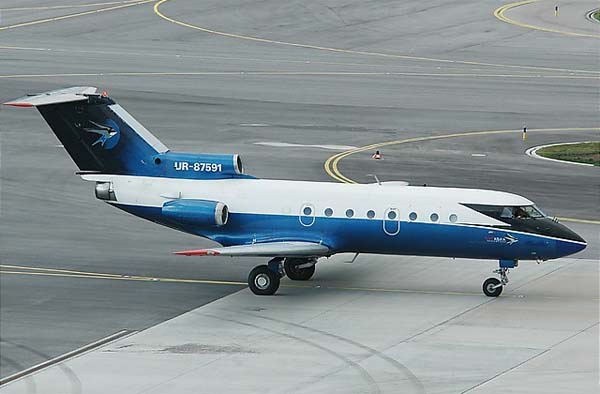

 Як-40

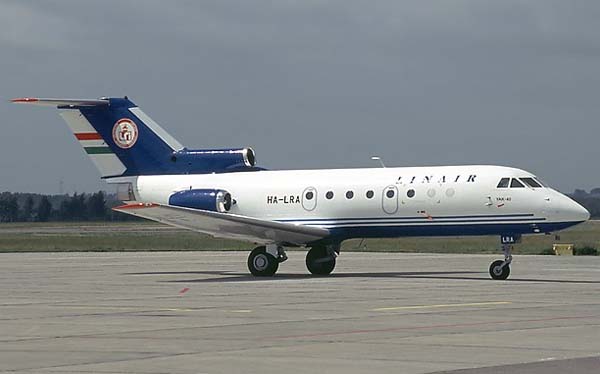

 Як-40
 Як-40
 Як-40
 Як-40
 Як-40

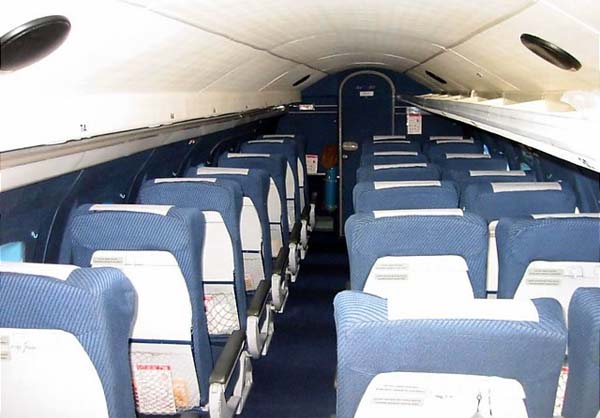

 Пассажирский салон Як-40

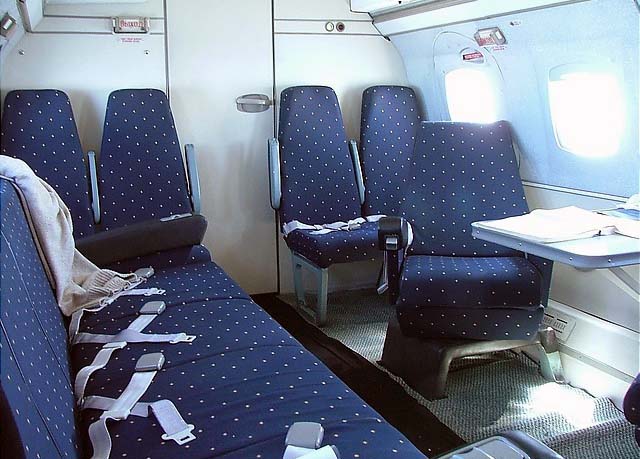

 VIP-салон Як-40

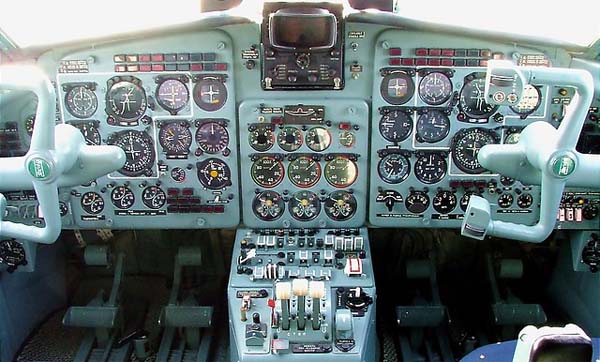

 Кабина пилотов Як-40

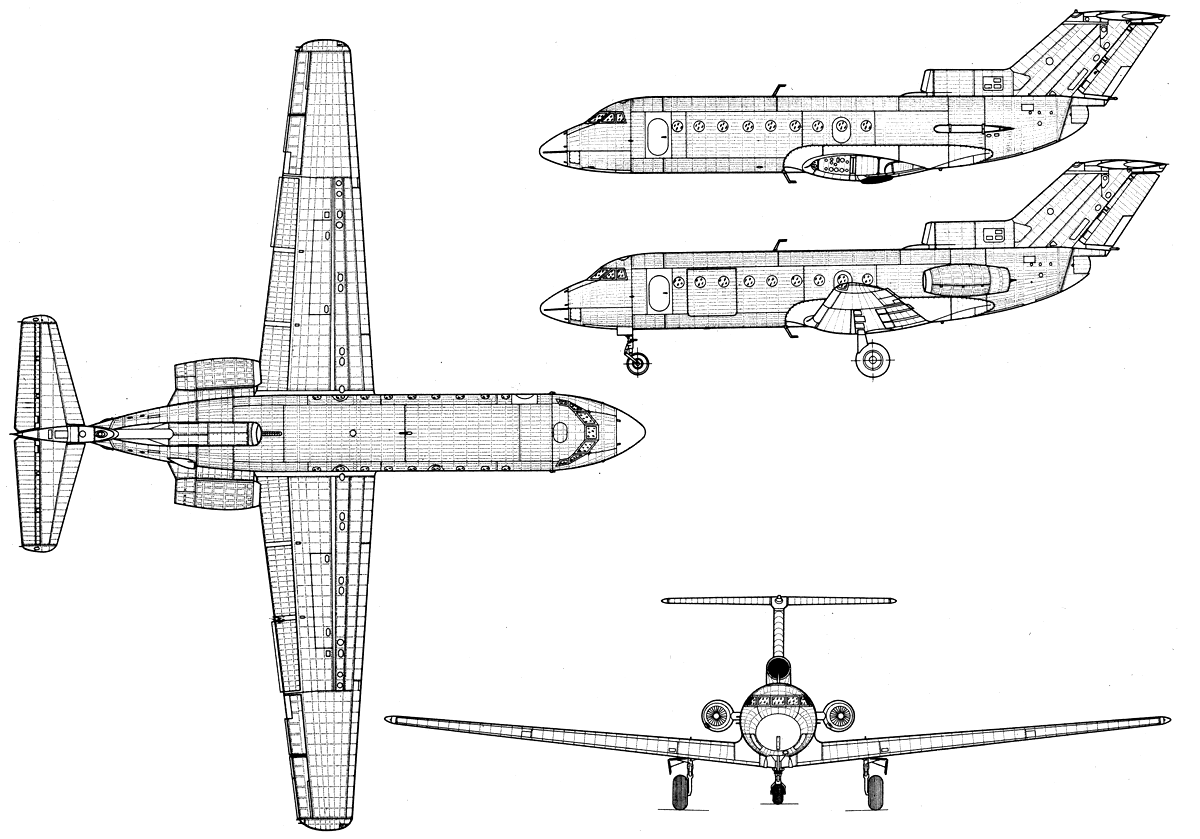

  Схемы:

 Як-40







Список источников:

Крылья Родины. Константин Удалов. Неизвестный Як-40
Ростислав Виноградов, Александр Пономарев. Развитие самолетов мира
Виктор Беляев. Пассажирские самолеты мира
Авиационный справочник на Avia.ru. Як - 40 Пассажирский самолет для местных авиалиний
Авиапорт.Ру: Пассажирский самолет местных воздушных линий Як-40


Уголок неба. 2004
