   HE-1(AE-1)

Разработчик: Piper
Страна: США
Первый полет: 1942
Тип: Санитарный самолет
  ЛТХ     Доп. информация



Если не считать бомбовую нагрузку и почтовые грузы, то первым специализированным "грузом" самолетов были лежачие больные. Так как такого больного невозможно разместить в кабине в сидячем положении, возникла необходимость модифицировать конструкцию фюзеляжа.

Такие самолеты стали строиться во время первой мировой войны-задние кабины традиционных бипланов удалялись, а на их месте предусматривалась зона для размещения носилок (которые, правда, находились- в открытом воздушном потоке). Вскоре для защиты пациента от набегающего потока стали использовать съемные экраны или устанавливать носилки в предусмотренных для этого боковых отсеках фюзеляжа.

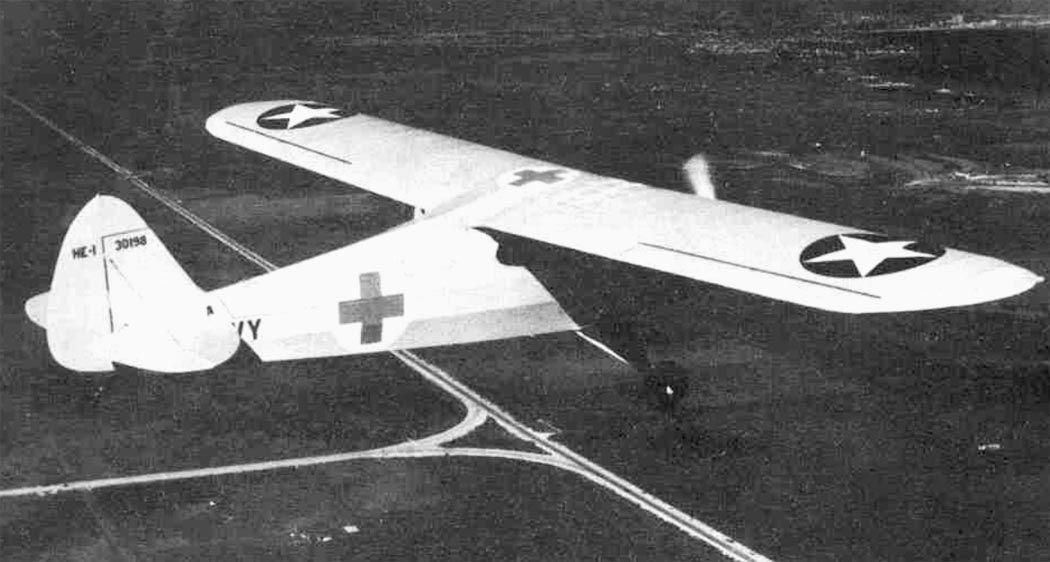

По такому же пути в годы второй мировой войны пошли конструкторы компании Piper создав небольшой санитарный (госпитальный) самолет НЕ-1 ("Н" означает "Hospital", а "Е" - обозначение изделий Piper в классификации ВМС США).

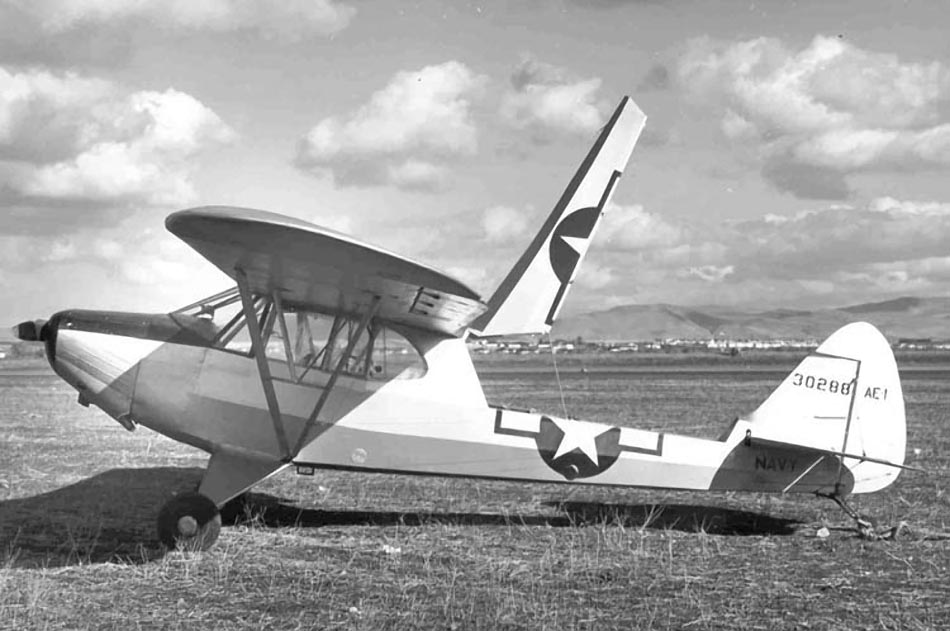

Этот самолет был создан в 1942 году на базе трехместного самолета J-5C Cub Cruiser. Задний обтекатель кабины откидывался вверх, а носилки устанавливались, слегка заходя в кабинное пространство. Начиная с  ноября 1942 года по июнь 1943 года ВМС США получили 100 таких самолетов (номера 5-1400 - 5-1499). В середине 1943 году, после изменения системы классификации фдлоской авиации обозначение машин сменила на AE-1 ("A" jn Ambulance).




 ЛТХ:
Модификация   HE-1
Размах крыла, м   10.81
Длина, м   6.86
Высота, м   1.85
Площадь крыла, м2   16.60
Масса, кг
  пустого самолета   411
  нормальная взлетная   554
Тип двигателя   1 ПД Lycoming O-235
Мощность, л.с.   1 х 100
Максимальная скорость , км/ч   177
Крейсерская скорость , км/ч   145
Практическая дальность, км   425
Практический потолок, м   4572
Экипаж, чел   1
Полезная нагрузка:

  1 носилки и 2 сопровождающих


 Доп. информация :


  Фотографии:

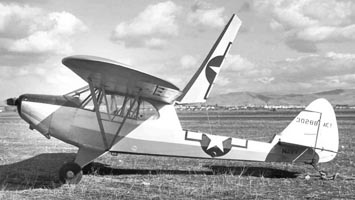

 HE-1 (AE-1)

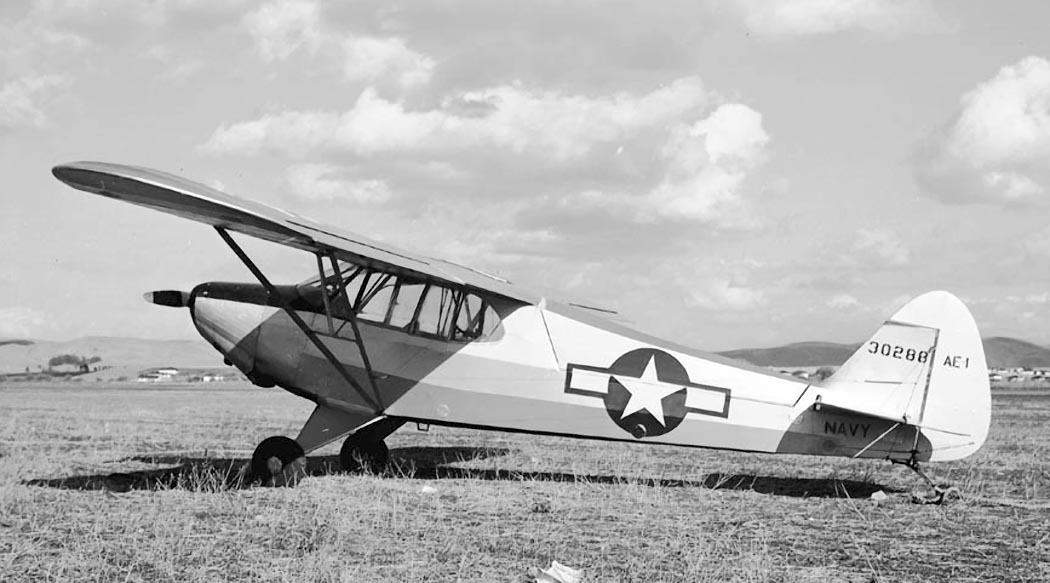

 HE-1 (AE-1)

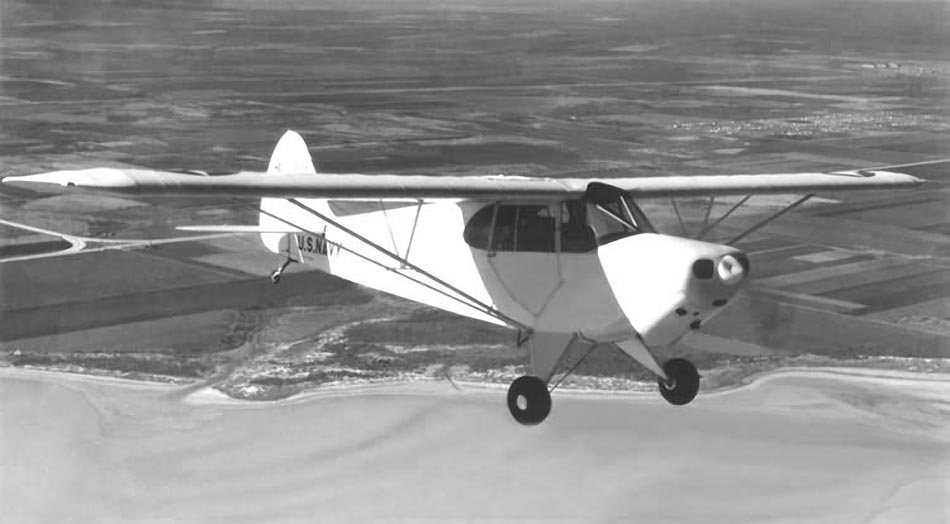

 HE-1 (AE-1)

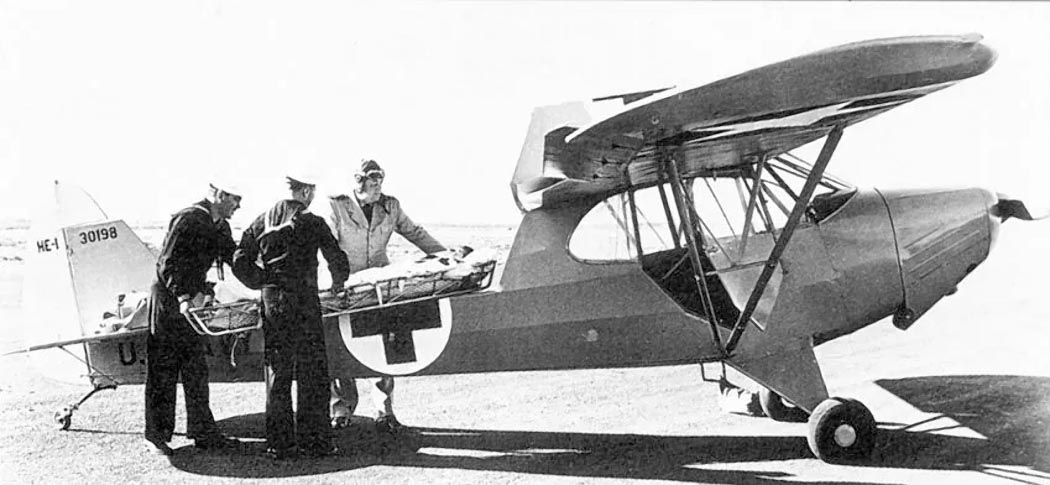

 HE-1 (AE-1)

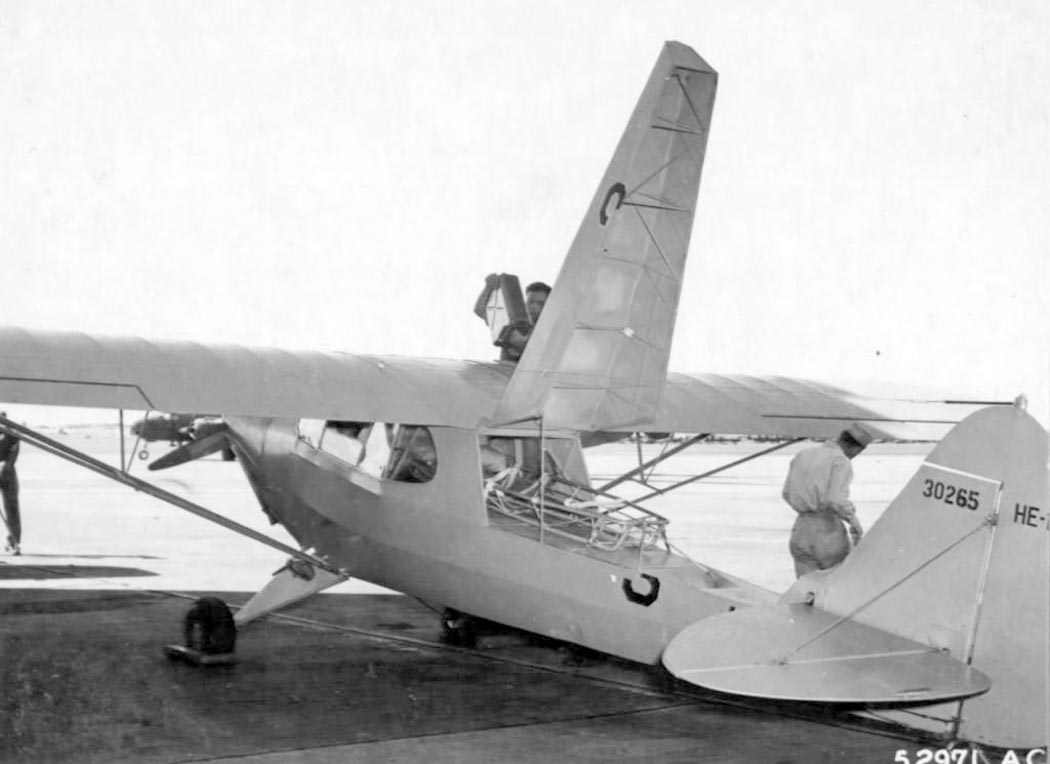

 HE-1 (AE-1)

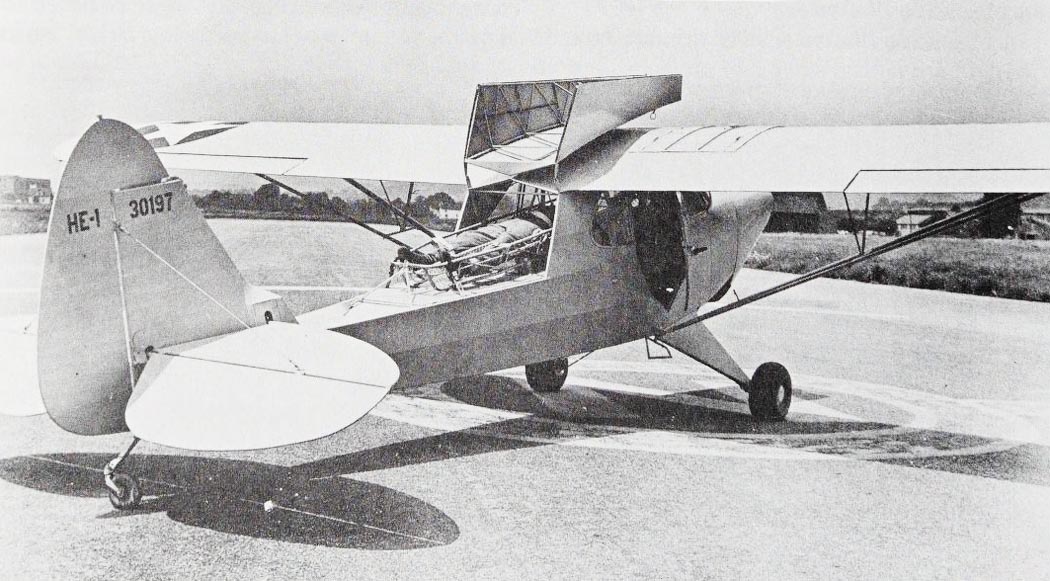

 HE-1 (AE-1)

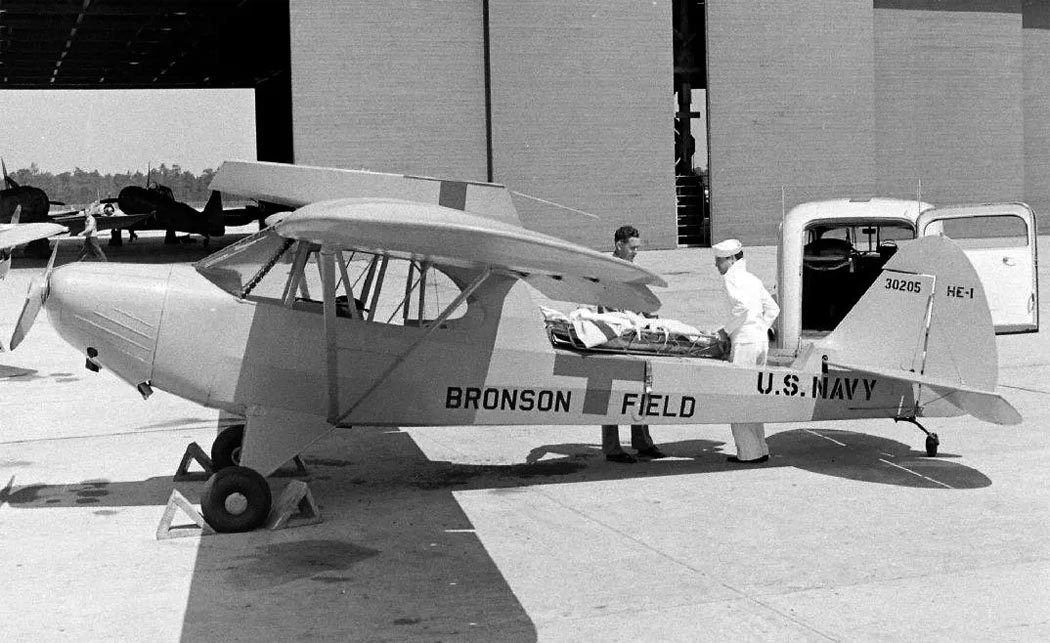

 HE-1 (AE-1)

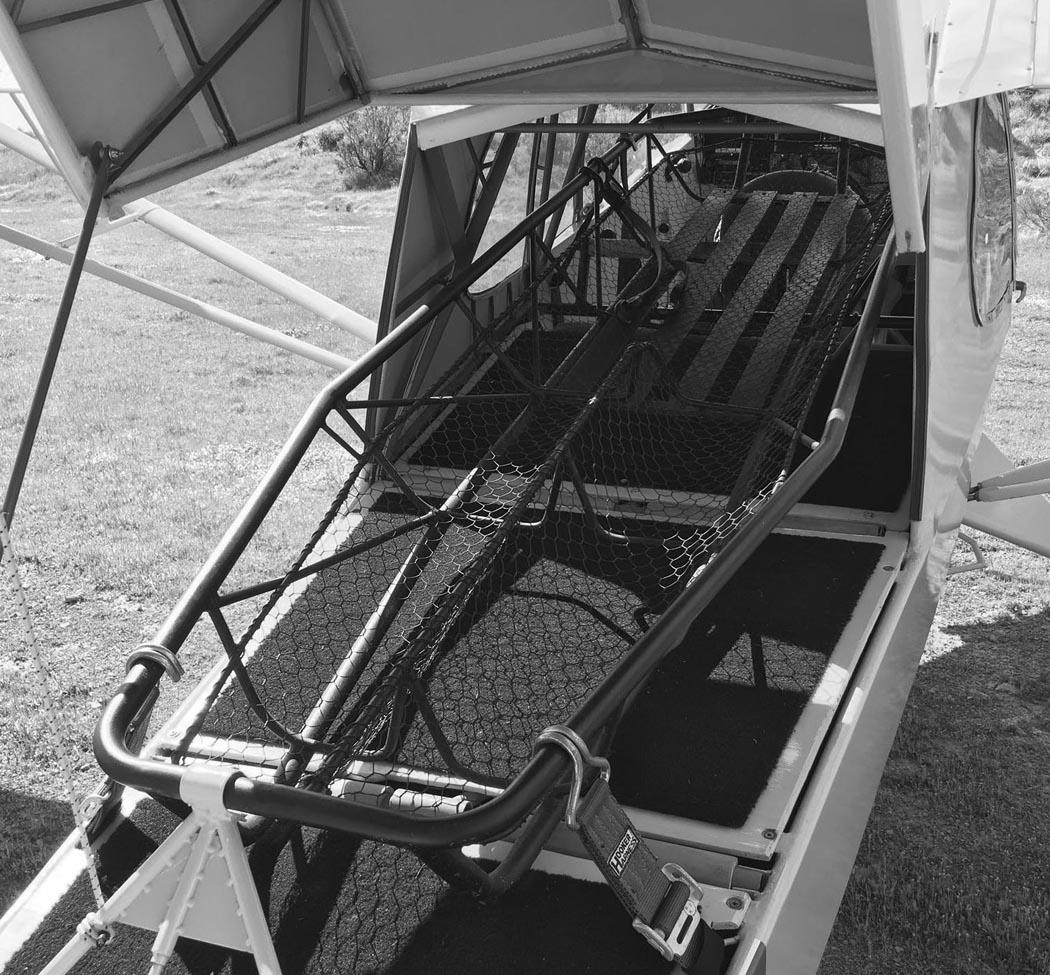

 Крепление носилок на HE-1 (AE-1)

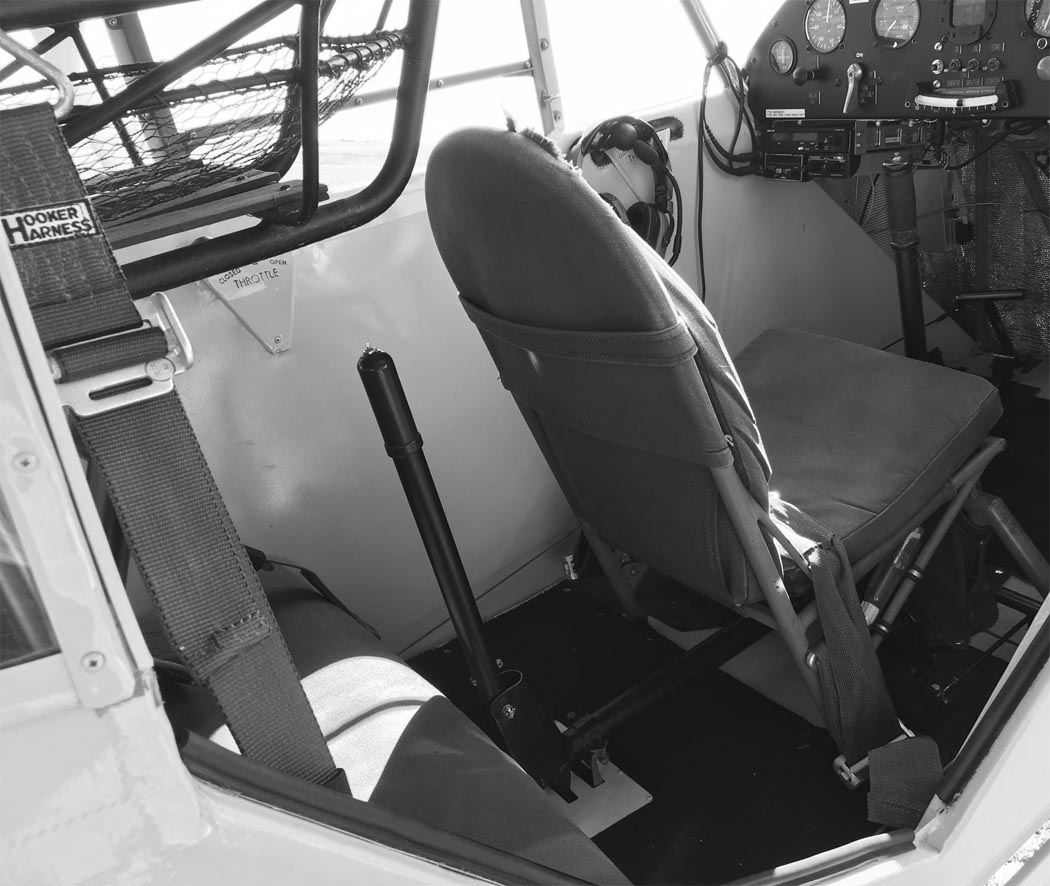

 Кабина HE-1 (AE-1)

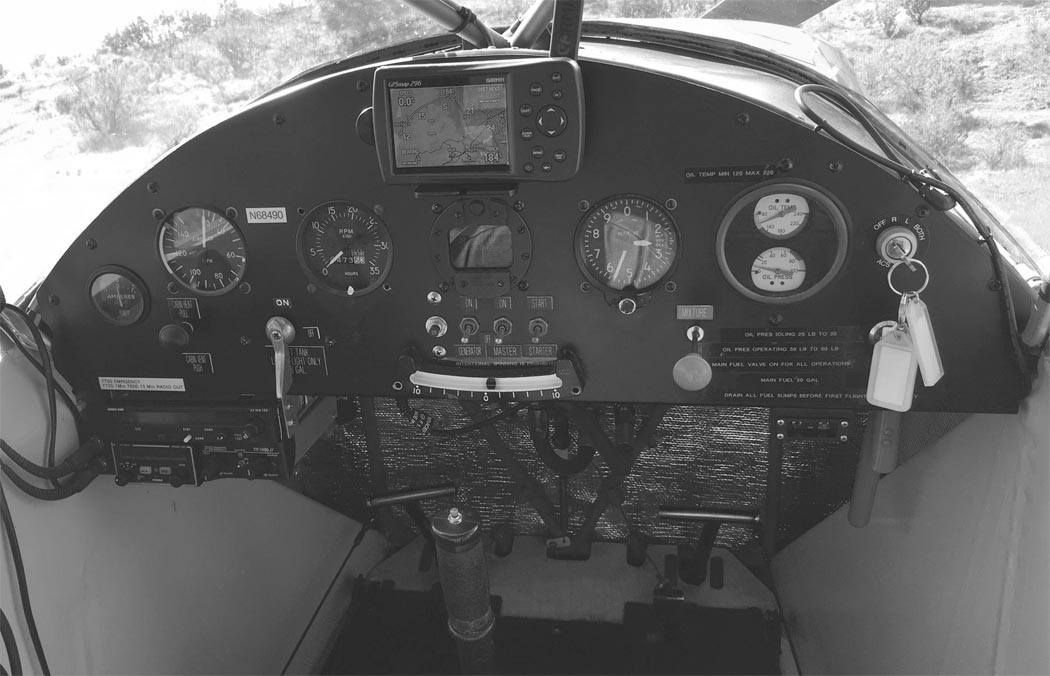

 Приборная панель HE-1 (AE-1)
 HE-1 (AE-1)

  Варианты окраски:

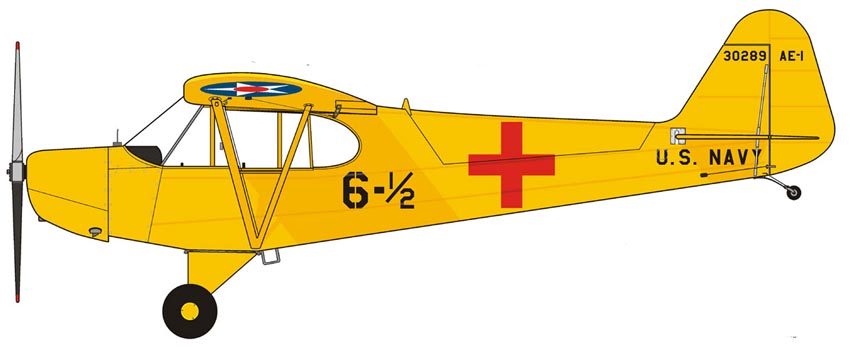

 AE-1 ВМС США  (c) Nick Nicholas







Список источников:

Питер Бауэрс. Летательные аппараты нетрадиционных схем
Aerofiles.com. Piper
Avionslegendaires.net. Piper AE-1 / HE-1 : "L'ambulance volante de la guerre du Pacifique"
Microworks.net. Jack McKillop. Piper AE, Piper HE
Skywagons.com. 1943 Piper J5-C HE-1 Litter Carrier Cub - SOLD - N68490
Flieger Revue Extra Nol.2. Robert Kluge. Die Piper-Story
No. 11077. Piper J-5C HE-1 (30198 c/n 5-1401) US Navy
