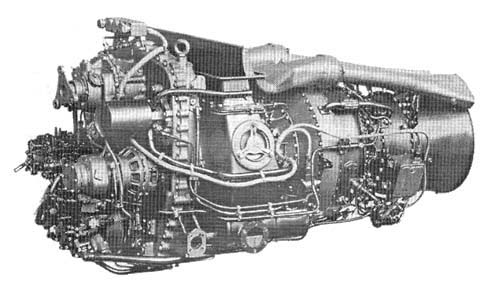

    РД-600

Страна: СССР (Россия)
Тип: Турбовальный двигатель



С 1988 года предприятие Рыбинские моторы ведет работы по созданию и совершенствованию малоразмерного высокоэкономичного турбовального двигателя РД-600В, предназначенного для среднего многоцелевого вертолета Ка-62.

Двигатель РД-600В отличается:

  • высокой надежностью;
  • модульностью конструкции;
  • встроенным высокоэффективным пылезащитным устройством;
  • электронной, цифровой, двухканальной, с полной ответственностью системой автоматического управления с резервным гидромеханическим каналом;
  • развитой системой контроля и диагностики;
  • встроенным промежуточным редуктором с муфтой свободного хода;
  • оборотами выходного вала 6000 об/мин.;
  • низкой массой двигателя (сух.) - 220 кг.

РД-600В имеет осецентробежный компрессор (три осевых и одна центробежная ступени с регулируемыми направляющими аппаратами, противоточную кольцевую камеру сгорания, охлаждаемую двухступенчатую турбину компрессора, двухступенчатую неохлаждаемую силовую турбину с выводом вала вперед, несоосный двухступенчатый редуктор. Двигатель оснащен электронной цифровой двухканальной с полной ответственностью системой автоматического управления с резервным гидромеханическим каналом, комплексно решающей вопросы управления, контроля и диагностирования силовой установки вертолета.

Впервые в отечественном двигателе применены: встроенное в двигатель пылезащитное устройство инерционного типа, сегментная с высокоэффективным охлаждением конструкция жаровой трубы и газосборника, охлаждаемая с полувихревой матрицей рабочая лопатка турбины высотой менее 200 мм, в четырехступенчатом компрессоре получена степень сжатия Пк = 14,4.

Двигатели РД-600В проходят поузловую доводку. На данный момент имеют наработку более 4000 часов, подтвержденную мощность 1300 л.с. и удельный расход топлива 218 г/л. с.ч. На сегодняшний день поставлены АО Камов два двигателя для проведения испытаний систем вертолета, обкатки и ресурсного испытания главного редуктора и два двигателя для первого вертолета Ка-62. Подана заявка в АР МАК на сертификацию двигателя в соответствии с АП-33 АП-21.

Двигатель имеет модификацию РД-600С взлетной мощностью 957 кВт для двухдвигательного многоцелевого самолета-амфибии ЯМАЛ.




















Режимы Н,м Тн,К Nb, л.с. Се, г/л.л.ч.
Чрезвычайный 0 288 1550 -
Максимальный 0 288 1300 209
0 303 1300 -
Номинальный 0 288 1110 219
0 303 1110 -
Крейсерский 0 288 1000 225
