   F-107 Ultra Sabre

Разработчик: North American
Страна: США
Первый полет: 1956
Тип: Многоцелевой истребитель
  ЛТХ     Доп. информация



Среди огромного множества самолетов, созданных в мире в разное время, есть такие, глядя на которые невольно испытываешь сожаление, что эти изящные крылатые машины не оставили сколько-нибудь существенного следа в истории авиации. Их удел - короткий период летных испытаний и, если повезло, существование в виде музейных экспонатов. Ктаким образцам авиатехники можно смело отнести опытный истребитель-бомбардировщик F-107А, разработанный фирмой North American Aviation.

В первой половине 1950-х гг. авторитет "Норт Америкен" в разработке самолетов-истребителей, казалось, был незыблем. В годы Второй мировой войны компания буквально ворвалась на вершину американского авиапрома, создав удачный фронтовой бомбардировщик В-25 Mitchell и один из лучших истребите-лейтогопериодаР-51 Mustang. Накопленный опыт, мощные кадровый и производственный потенциалы, а также доступ к трофейным германским наработкам в области авиации позволили "Норт Америкен" во второй половине 1940-х гг. успешно войти в реактивную эру с истребителем F-86 Sabre.

После дебюта "Сейбра" в Корее за компанией на Западе закрепилась репутация "короля истребителей". Самолеты ближайших конкурентов, такие как Lockheed F-80 Shooting Stare, Republic F-84Thunderjet, были "выдавлены" в разряд истребителей-бомбардировщиков. Более того, по заказу флота серийно выпускался палубный вариант "Сейбра" - истребитель FJ1 Fury. Кроме США, "Сейбры" строили в Японии, Канаде, Италии и Австралии, а общее количество машин достигло почти 8000. Они длительное время использовались в составе Воздушных сил 30 стран мира.

Закрепляя успех, в 1949 г. "Норт Америкен" начала проектирование своего первого сверхзвукового истребителя "модель NAA 180" или "Сейбр-45". На нем планировали установить крыло стреловидностью 45°. Однако в тот период приоритет в финансировании Пентагон отдал стратегическим самолетам-носителям ядерного оружия, и развитие истребительных программ существенно замедлилось. Лишь в конце 1951 г. на базе "Сейбра-45" завершили разработку проекта нового истребителя завоевания превосходства в воздухе, получившего обозначение F-100. В январе следующего года был подписан контракт на его постройку.

Блестящая репутация F-86 подвигла разработчика на удачный маркетинговый ход - новая машина получила наименование Super Sabre. 5 мая 1953 г. опытный самолет YF-100A поднялся в небо. Уже в первых вылетах на нем была превышена скорость звука в горизонтальном полете. 29 октября был построен первый серийный истребитель F-100A. Таким образом, детище "Норт Америкен" стало первым серийным сверхзвуковым истребителем в мире. Вскоре на этом самолете подп-к Фрэнк Эверст (Frank Everest) из состава испытательного центра ВВС достиг в полете у земли скорости 1216 км/ч. После ряда доработок через год, 27 сентября 1954 г., F-100А был официально принят на вооружение.

Однако, несмотря на "холодную войну", интерес к "чистым" истребителям со стороны заказчика существенно снизился. Даже американский оборонный бюджет не мог потянуть несколько разноплановых программ. Наступала эпоха многоцелевых самолетов. В декабре 1953 г. тактическое авиационное командование (Tactical Air Command - ТАС) рекомендовало фирме изготовить новый вариант "Супер Сейбра", который мог бы наряду с выполнением задач перехватчика выступать и в качестве истребителя-бомбардировщика, что нашло свое воплощение в модификации F-100C. Этот самолет имел шесть подкрыльевых точек подвески вооружения и усиленное крыло с топливными баками. Он мог нести до 2270 кг бомб и ракет вплоть до тактической ядерной бомбы Мк.7. На самолет можно было устанавливать систему дозаправки в воздухе типа " шланг- конус". 20 августа 1955 г. на F-100C был установлен мировой рекорд скорости в 1323 км/ч.

Практически все первые сверхзвуковые самолеты мира вошли в строй сквозь череду серьезных летных происшествий. Не стал исключением и "Супер Сейбр". 12 октября 1954 г. на нем погиб шеф-пилот фирмы "Норт Америкен" Джордж Велч (George Welch). Во время выхода из пикирования с большой перегрузкой произошло одновременное продольное и поперечное раскачивание самолета. В результате машина разрушилась в воздухе.

Для решения проблемы изменили систему управления по крену и тангажу. Причем, многие новшества вносили прямо на сборочной линии, а уже законченные истребители были возвращены на доработку. Тем не менее, "Супер Сейбр" вошел в историю ВВС США как самолет с очень высокой аварийностью. Одним из факторов, поспособствовавшим этому, была очень высокая посадочная скорость, достигавшая 330 км/ч. Дело в том, что самолет не имел закрылков или посадочных щитков, для которых на крыле не осталось места, т.к. элероны пришлось сдвинуть к фюзеляжу из-за опасности их реверса.

Самым совершенным и массовым (выпущено 1274 экз.) из "Супер Сейбров" стал истребитель-бомбардировщик F-100D, появившийся в 1956 г. Он получил усовершенствованное радиоэлектронное оборудование и автопилот, а также увеличенную до 3190 кг бомбовую нагрузку. Для улучшения его путевой устойчивости площадь вертикального оперения увеличили на 27%. Существенно доработали крыло. Его размах увеличили с 11,16 до 11,81 м, а по задней кромке сделали корневой наплыв, что позволило установить закрылки. Всего до октября 1958 г. было построено 2294 истребителя F-100 различных вариантов, которые использовались в мире до начала 1980-х гг.

Еще до появления F-100A было очевидно, что "гонка за скорость" далека до завершения. В СССР разрабатывался новый истребитель МиГ-19, начались проработки проектов сверхзвуковых бомбардировщиков. Требовался самолет, способный летать со скоростью, вдвое превосходящей звуковую. Естественно, что "Норт Америкен" попыталась максимально использовать технический задел по F-100.

В начале 1953 г. фирма получила от ВВС США предварительные требования неулучшенный "Супер Сейбр". В марте 1953 г. на базе планера F-100 были подготовлены проекты двух вариантов: истребителя-перехватчика "модель NAA 211" или F-100BI, где литера "I" обозначала "Interceptor" (перехватчик), и истребителя-бомбардировщика "модель NAA 212" или F-100B. В свете "текущих предпочтений" ТАС было принято решение сконцентрироваться на втором варианте.

На самолет, рассчитанный на скорости порядка 1,8 М, планировалось установить тот же, что и на "Супер Сейбре", двигатель P&W J57, но с соплом новой конструкции. Носовую часть фюзеляжа с радиолокатором предлагалось выполнить конструктивно подобной истребителю-перехватчику F-86D. Однако возникла проблема с организацией сверхзвукового воздухозаборника двигателя. Поэтому в июне того же года проект вновь был кардинально переделан. Теперь F-100B получил новый надфюзеляжный воздухозаборник с острыми кромками и автоматически регулируемым центральным клином, так называемый variable-area inlet duct (VAID) или входной канал изменяемой площади. Верхнее расположение воздухозаборника и воздуховода двигателя позволило приподнять крыло, превратив F-100B в среднеплан, и организовать в нижней части фюзеляжа зону для полуутопленного размещения спецбоеприпаса (тактической ядерной бомбы ТХ-28 или В-28) или дополнительного 250-галонного (946 л) топливного бака.

Носовая часть в виде приплюснутого конуса в сочетании с фонарем с большой площадью остекления обеспечивала великолепный обзор вперед и вниз, что было очень важно для ударного самолета. Крышка фонаря поднималась вверх, что не позволяло запускать двигатель, пока она не будет закрыта. Самолет оснащался модифицированным крылом от истребителя F-100C, но с задним наплывом и закрылками. Управление по крену осуществлялось с помощью интерцепторов на верхней и нижней поверхности крыла. Основные стойки шасси переместили на фюзеляж. Все опоры шасси уби-ралЬсь против полета.

Одна из наиболее интересных инноваций, примененных на F-100B для улучшения курсовой устойчивости, - цельно-поворотное (по 3 градуса влево и вправо) вертикальное оперение увеличенной площади. На самолет установили интегрированную систему управления оружием ХМА-12, а массу бомбовой нагрузки довели до 4535 кг.

В октябре 1953 г. построили полноразмерный макет истребителя, который по меркам тех лет выглядел очень футуристично. Примерно в это же время было принято решение о применении новейшего турбореактивного двигателя P&W YJ75-P-11, что, по расчетам, позволяло поднять скоростной рубеж до 2М.

11 июня 1954 г. между разработчиком и ВВС США был подписан контракт на постройку 33 экземпляров истребителя-бомбардировщика F-100B, из которых первые три предназначались для летных испытаний. Уверенность "Норт Америкен" в победе была такова, что 8 июля самолет получил новое обозначение F-107A без обычной в таких случаях первой литеры "У", обозначающей предсерийный самолет. Продвигая свой проект, разработчик попытался предложить авиации флота его палубный вариант под названием "Супер Фьюри", однако безуспешно.

Рабочее проектирование F-107А официально стартовало 1 мая 1955 г. 10 сентября 1956 г. летчик-испытатель Боб Бейкер (Bob Baker) впервые поднял F-107A (зав. No. 55-5118) в небо с ВПП авиабазы Эдварде. В том полете в пикировании была достигнута скорость 1,03М, но затем произошла авария насоса-регулятора двигателя, и пришлось совершить вынужденную посадку. Из-за повышенной посадочной скорости (более 360 км/ч), вызванной отказом гидросистемы и невыходом закрылков, а также неработающих тормозов колес - пробег составил 6700 м и окончился на грунтовой полосе безопасности, где была повреждена передняя стойка шасси. Самолет быстро восстановили, и уже 1 октября на нем была достигнута скорость, соответствовавшая 2М.

Всего на первой стадии испытаний было выполнено 30 полетов. На второй стадии с 3 декабря 1956 по 15 февраля 1957 гг. был задействован и второй прототип (зав. No. 55-5119), на котором выполнили 32 полета. Затем этот самолет использовали для отработки применения оружия. По оценке летчиков, пилотирование F-107А в сравнении с F-100 было приятнее. Для выполнения третьей стадии испытаний построили третий и, как оказалось, последний F-107A (зав. N2 55-5120). На нем испытывали работу воздухозаборника на разных режимах полета. Тем временем на первом прототипе провели серию тестов на скороподъемность, в ходе которых самолет превысил скорость звука в ходе набора высоты.

"Норт Америкен" оказалась не единственным разработчиком, боровшимся за победу. Фирма "Рипаблик", также имевшая огромный опыт создания истребителей, еще в 1952 г. вышла с инициативным предложением и подписала контракт с ТАС на проектирование и постройку 199 машин (вскоре это число урезали до 37 экз.), создаваемых на замену истребителей-бомбардировщиков F-84F Thunderstreak. Новый самолет должен был доставлять тактические ядерные боеприпасы и обычные авиабомбы на сверхзвуковой скорости, при любых погодных условиях.

В октябре 1953 г. был построен полноразмерный макет истребителя, получившего наименование YF-105 и, в духе традиций фирмы, собственное имя Thunderchief. В окончательном виде задание было сформулировано в декабре 1953 г. вместе с контрактом на поставку еще меньшего количества предсерийных самолетов - 15 штук. Планировалось построить два экземпляра YF-105A для предварительных летных испытаний, три прототипа разведчика RF-105B (позже переименованы в JF-105B), а остальные 10 - в варианте F-105В для войсковых испытаний. Поскольку требуемый двигатель P&W J75 был еще не готов, YF-105A построили в предварительной конфигурации со "старым" мотором P&W J57. Внедрить новую силовую установку предполагалось только с третьей опытной машины.

Первый полет YF-105A состоялся 22 октября 1955 г. - почти на год раньше конкурента. Естественно, что он практически по всем статьям проигрывал F-107A, за исключением разве что наличия внутреннего бомбоотсека и новейшей сверхскорострельной пушки М-61 "Вулкан", что позволяло обойтись одним орудием вместо четырех. F-105В был уже более-менее равноценен своему конкуренту, а по-настоящему полноценным тактическим ударным самолетом стал F-105D. Но этот вариант "Тандерчифа" появился лишь в 1959 г., через два года после окончания конкурса.

Летом 1957 г. руководство ВВС США вынесло свой окончательный вердикт. Победу одержал "Тандерчиф", растиражированный затем в 923 экземплярах. До сих пор не утихают споры о том, почему же так произошло. В случае с F-107A отмечают проблемы начального периода испытаний. Но кто их не имел? Вспоминают и аварийную репутацию "Супер Сейбра", однако и "Тандерчиф" поначалу был далеко не подарок. Наиболее вероятно, что Пентагон сделал политический выбор. На тот период у фирмы "Рипаблик" не было иных программ в разработке, тогда как "Норт Америкен" была полностью загружена. В тоже время здесь начались первые проработки по сверхзвуковому стратегическому бомбардировщику ХВ-70, сверхзвуковому палубному носителю ядерного оружия А-5 Vigilante, а также ряду других программ. Таким образом, военные просто хотели сохранить "Рипаблик", и F-105 стал для нее "спасательным кругом".

Наверное, американцы не прогадали. В ходе войны в Индокитае F-105 заслужил любовь экипажей и продемонстрировал очень высокую живучесть для однодвига-тельного самолета. И хотя боевые и эксплуатационные потери "Тандерчифов" на той войне составили 397 машин (почти 45% от числа выпущенных), они выполнили около 75% всех заданий на бомбардировку, решенных ВВС США.

А какова же судьба героя нашего рассказа? Оказалось, что F-107A стал последним истребителем в истории "Норт Америкен". После проигранного конкурса постройка всех остальных самолетов была аннулирована. Прототип F-107A (зав. No. 55-5119) какое-то время еще испытывали по применению оружия, в т.ч. и спецбоеприпаса, сброс которого отрабатывали до скорости 2М. Два оставшихся "сто седьмых" передали в NACA (с 1958 г. - NASA), где они послужили в исследовательских целях для отработки сверхзвукового воздухозаборника (что впоследствии пригодилось в работах по программе ХВ-70) и цельноповоротного киля (реализовано на "Виджиленте"), 1 сентября 1959 г. самолет No. 55-5120 потерпел аварию на взлете и больше не летал. Его использовали для тренировок пожарных расчетов. Оставшиеся самолеты позже передали в музеи: 18-й борт (зав. No. 55-5118) - в авиамузей в Пиме на авиабазе Шепард, а 19-й (зав. No. 55-5119) - в музей ВВС на авиабазе Райт-Паттерсон. Там их можно увидеть и ныне.





 ЛТХ:
Модификация   YF-107A
Размах крыла, м   11.15
Длина, м   18.45
Высота, м   5.89
Площадь крыла, м2   35.00
Масса, кг
   пустого самоелта   10295
   максимальная взлетная   18840
Двигатель   1 ТРДДФ Pratt & Whitney J75-P-9
Тяга, кгс
  максимальная   1 х 7500
  на форсаже   1 х 11113
Максимальная скорость, км/ч   2336
Крейсерская скорость, км/ч   965  (М=2.2)
Практическая дальность, км   3885
Скороподъемность, м/мин   12180
Практический потолок, м   16220
Экипаж, чел   1
Вооружение:

  четыре пушки калибра 20 мм, установленных парами по бокам передней части фюзеляжа, и подкрыльных замков общей грузоподъемностью 4500 кг :  180х 70-мм НУР и 1810 кг бомб.


 Доп. информация :


  Чертеж ""
  Фотографии:

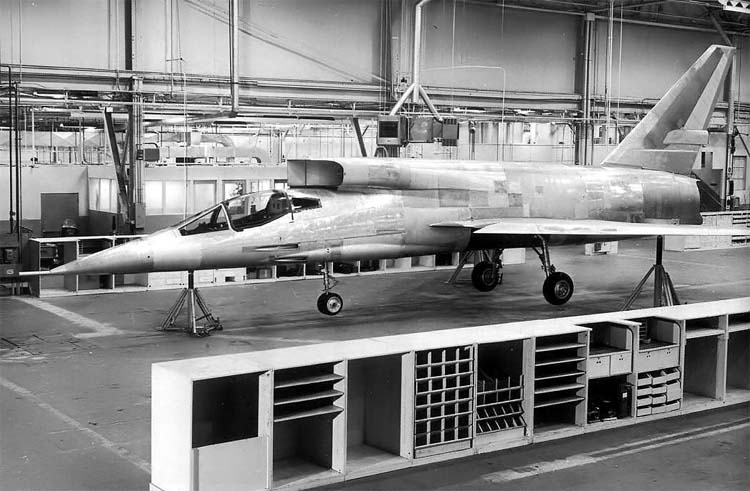

 F-107A в сборочном цеху

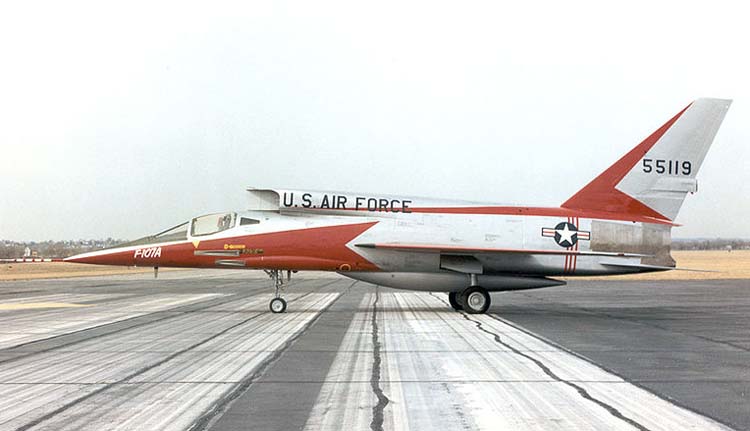

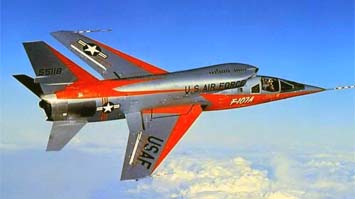

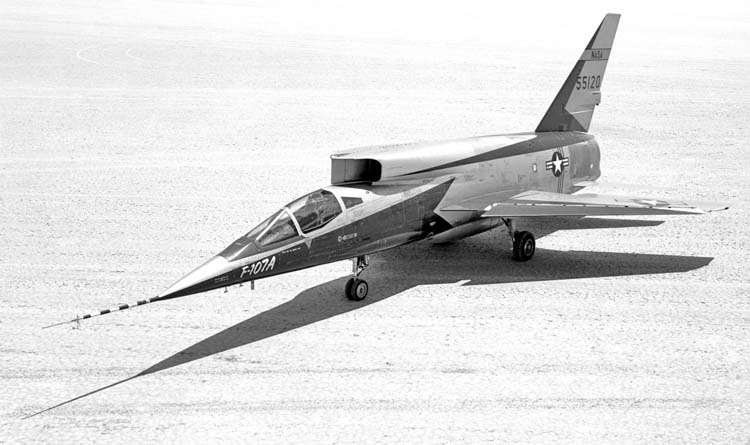

 F-107A

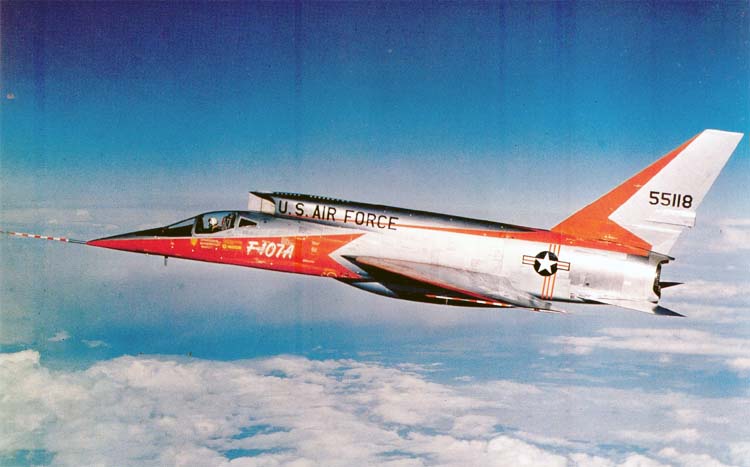

 F-107A

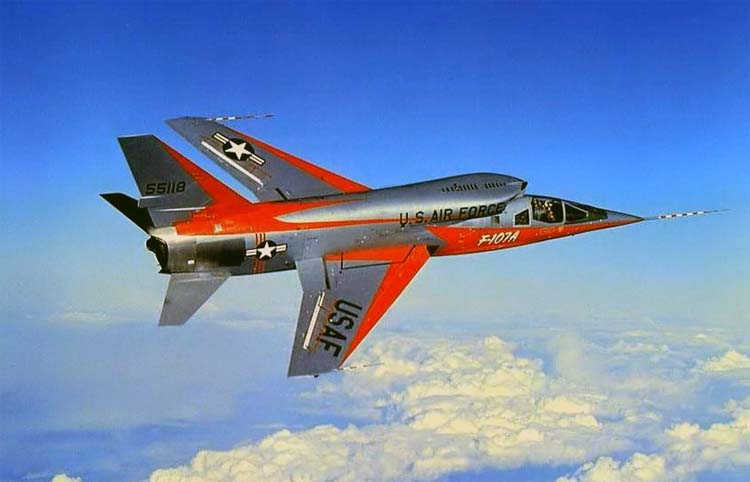

 F-107A

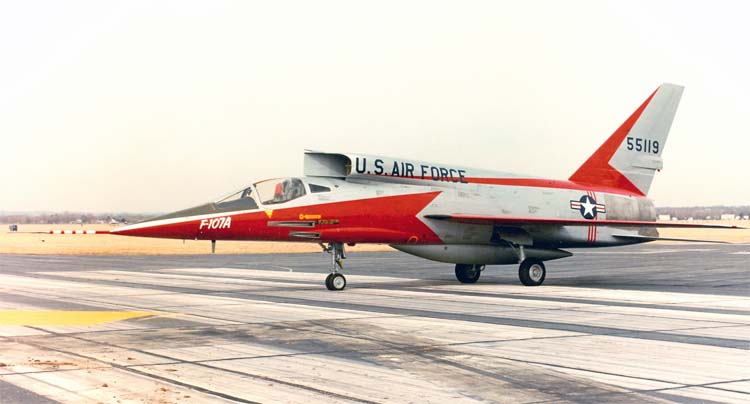

 F-107A

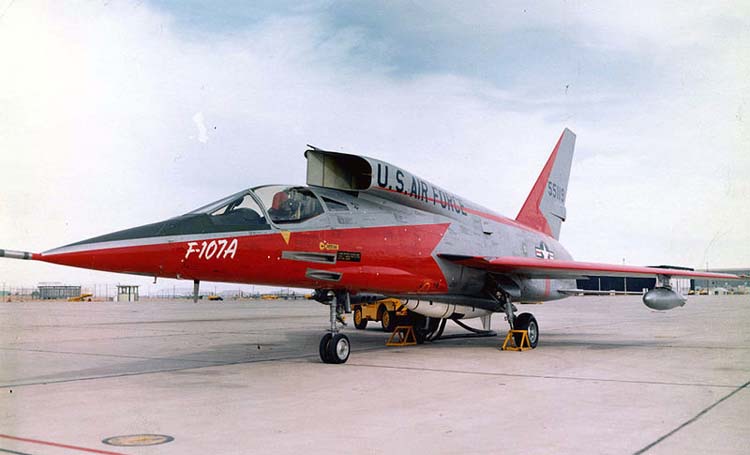

 F-107A
 F-107A

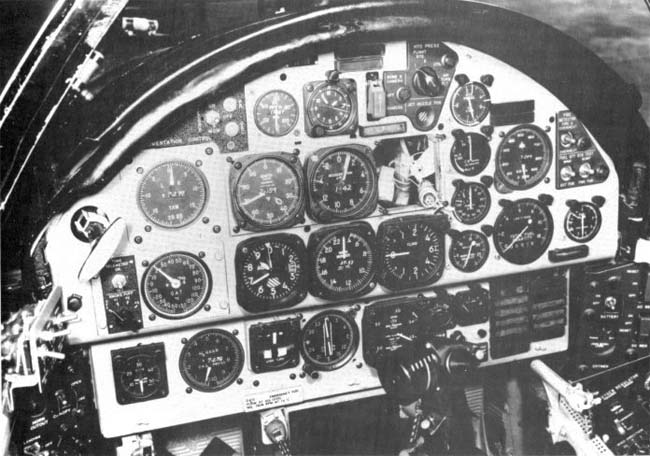

 Приборная доска F-107A

 Схемы:

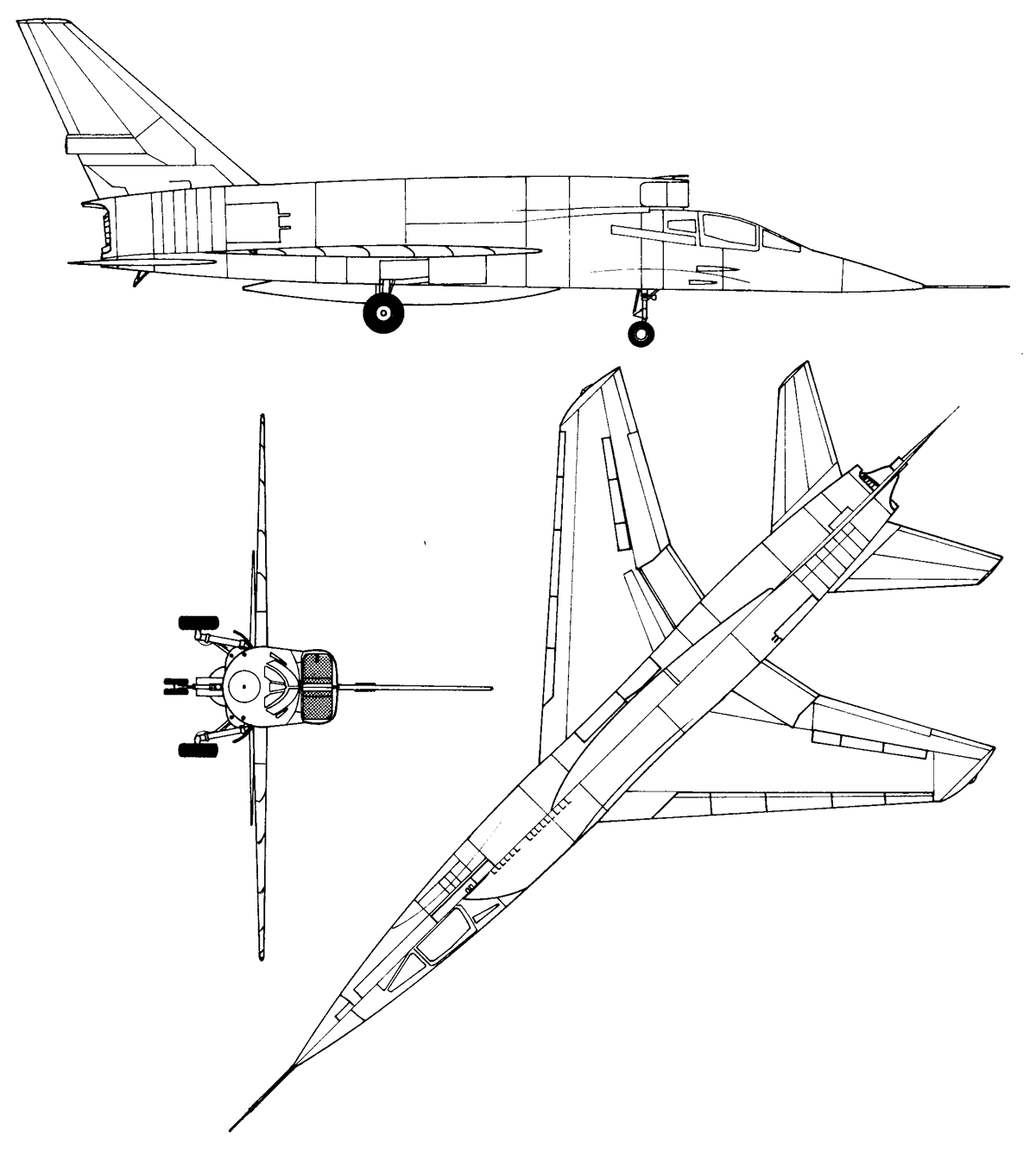

 F-107A

  Варианты окраски:

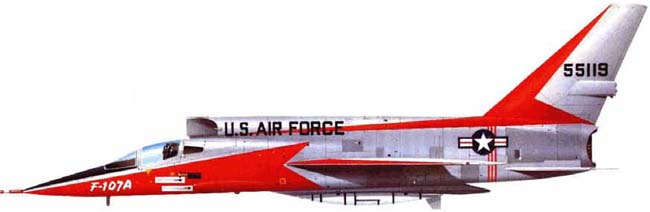

 F-107A







Список источников:

Эдмунд Цихош. Сверхзвуковые самолеты
Авиация и Время. Андрей Хаустов. Отвергнутое изящество
Joe Baugher. Encyclopedia of American Military Aircraft. North American F-100B/F-107
Robert F.Dor, David Donald. Fighters of the United State Air Force. From World War I Pursuits to the F-117
Steve Pace. X-Planes at Edwards
National Museum of the USAF. Fact Sheets. North American F-107A
NASA Dryden Flight Research Center Photo Collection
