   F-111E Aardvark

Разработчик: General Dynamics
Страна: США
Первый полет: 1969
Тип: Многоцелевой истребитель-бомбардировщик
  ЛТХ     Доп. информация



Проблемы с доводкой бортового радиоэлектронного оборудования истребителя-бомбардировщика F-111D  вынудили командование ВВС  США принять на вооружение промежуточную версию самолета  F-111E. Самолет был оборудован двигателем Pratt & Whitney TF30-P-9 (максимальная тяга 5443 кгс и тяга на форсаже 8391 кгс) аналогичным установленному на F-111A, но с новыми воздухозабониками с изменяемой геометрией Triple Plow 2, как у F-111D. На самолете осталась БРЛС AN/APQ-113 служащая для навигации и управления огнем. Первый поет самолета состоялся 20 августа 1969 года. Уже в этом году F-111E поступил на вооружение ВВС США. Всего до 1971 года было построено 94 самолета с серийными номерами  67-115/124 и 68-001/084.

В начале 70-х часть F-111E были переброшены в составе 20 Tactical Fighter крыла на авиабазу ВВС Великобритании Upper Heyford в Оксвордшире, где они были на боевом дежурстве до 1993 года.  В 1991 году самолеты 20 TFW принимали участие в операции "Буря в Пустыне" с аэродромов в Турции. В связи отсутствием систем точного наведения F-111E использовались в основном для нанесения ударов в северной части Ирака с применением авиабомб Mk 82, Mk 84 и другого неуправляемого оружия. При этом ни один самолет не был потерян в ходе боевых действий.

Первый прототип F-111E (67-0115) был передан в NASA для проведения экспериментов по программе Integrated Propulsion Control System использовавшейся при разработке стратегического бомбардировщика Rockwell B-1. По окончанию работ по программе самолет был возвращен ВВС.







 ЛТХ:
Модификация   F-111E
Размах крыла, м
  максимальная   19,20
  минимальная   9,74
Длина самолета, м   22,40
Высота самолета, м   5,22
Площадь крыла, м2   48,77/61,07
Масса, кг
   пустого самолета   20943
  нормальная взлетная   37566
  максимальная взлетная   44838
Топливо, л
  внутреннее   19090
  ПТБ   9085
Тип двигателя   2 ТРДДФ Pratt Whitney TF30-P-3
Тяга, кгс
  максимальная   2 х 5443
  на форсаже   2 х 8391
Максимальная скорость, км/ч
  у земле   1475
  на высоте   2350
Перегоночная дальность, км   5100
Боевой радиус действия, км   2140
Максимальная скороподъемность, м/мин   7800
Практический потолок, м   18000
Экипаж, чел   2
Вооружение:   одна 20-мм шестиствольная пушка М61А1 Вулкан с 2028 патронами.
  боевая нагрузка 13608 кг на 6 узлах подвески
 907,454,340 и 227 кг бомбы, бомбы с лазерным наведением Paveway , бомбы c оптронным наведением GBU-15,
  до 12 УР воздух-земля AGM-65 Maveric
  до 6 УР воздух-воздух AIM-9L Sidewinder.
  в роли фронтового бомбардировщика 24 бомбы Мк.82


 Доп. информация :


  Чертеж "General Dynamics F-111E"
  Чертеж "General Dynamics F-111 (1)"
  Чертеж "General Dynamics F-111 (2)"

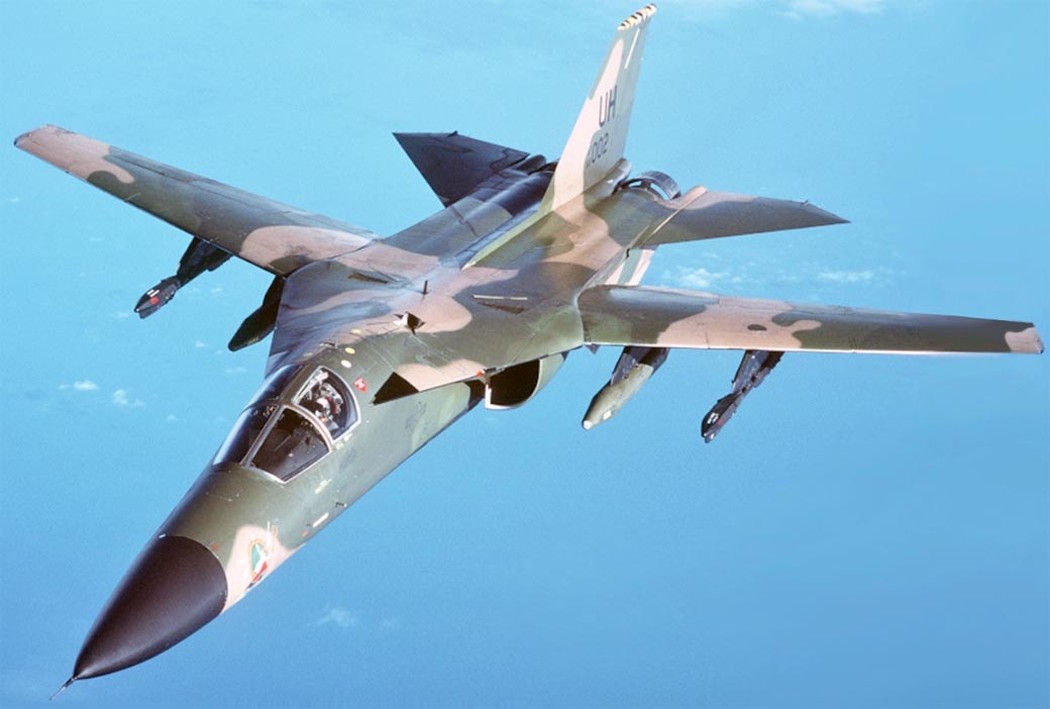

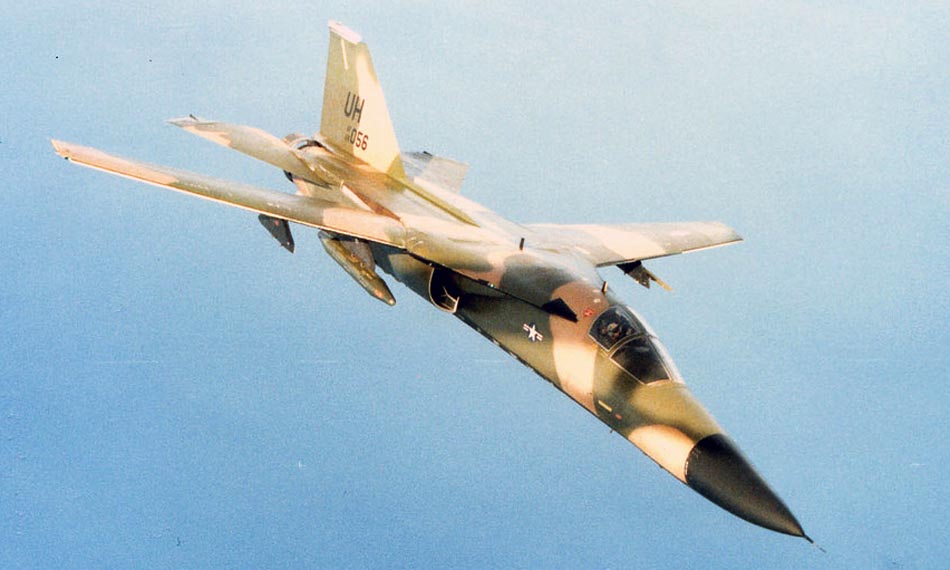

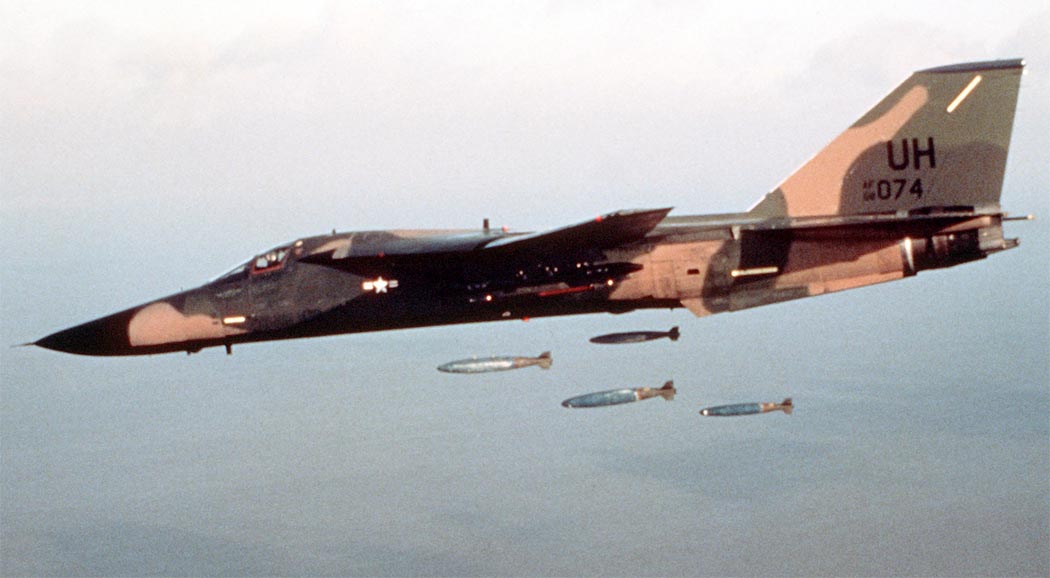

  Фотографии:

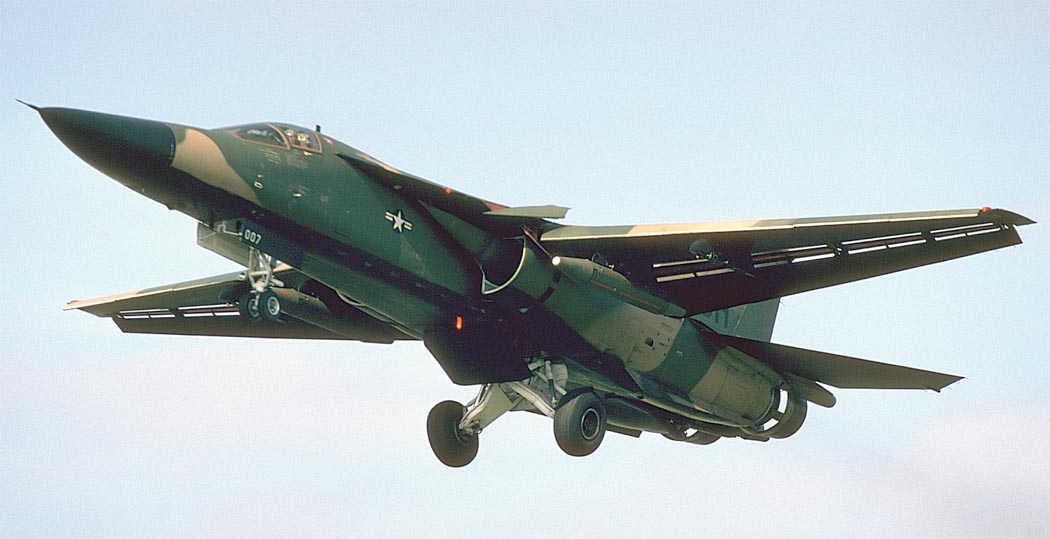

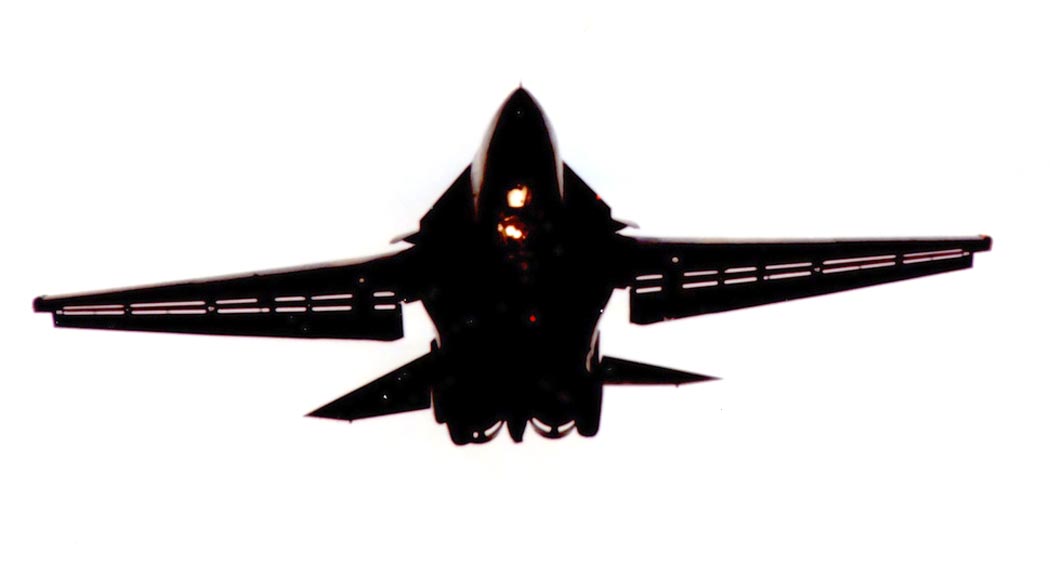

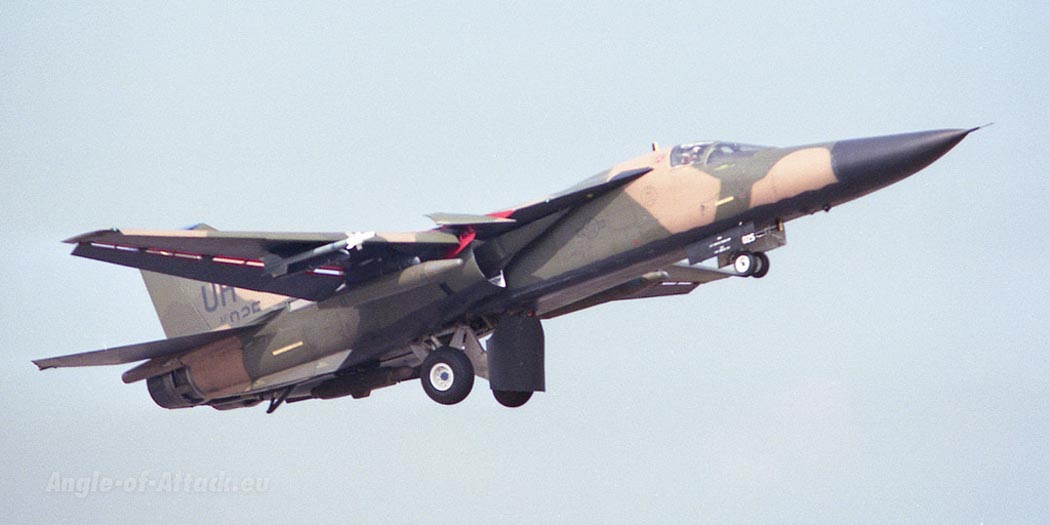

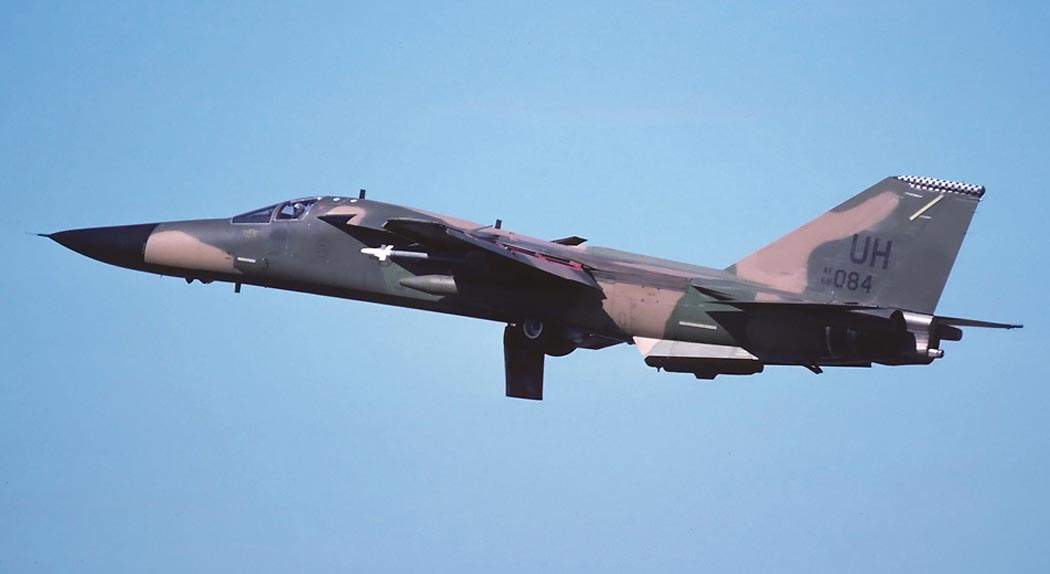

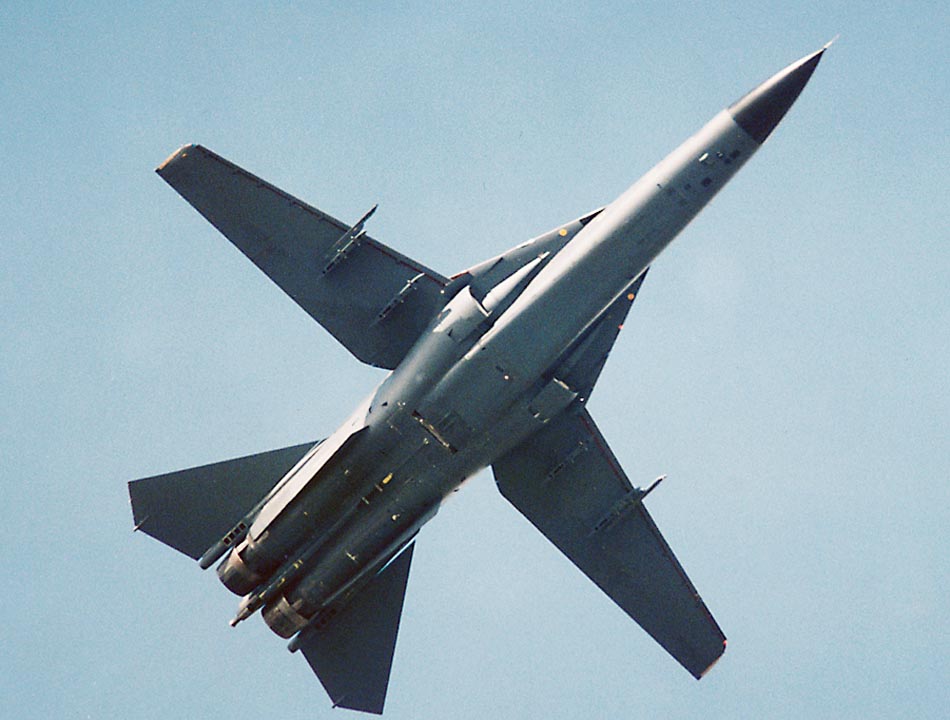

 F-111E (c) Stuart Freer
 F-111E (c) Frank J. Mirande
 F-111E (c) Alex Christie
 F-111E (c) D. Sheley
 F-111E (c) John Woodside

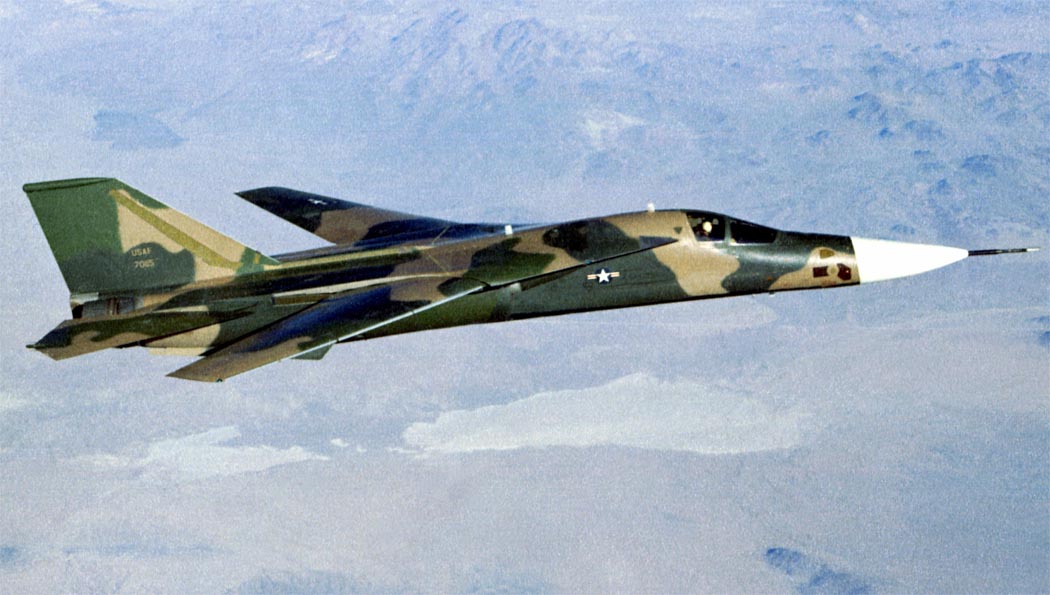

 F-111E (c) NASA
 F-111E (c) David S. Nolan
 F-111E (c) ACW367
 F-111E (c) Theo van Vliet

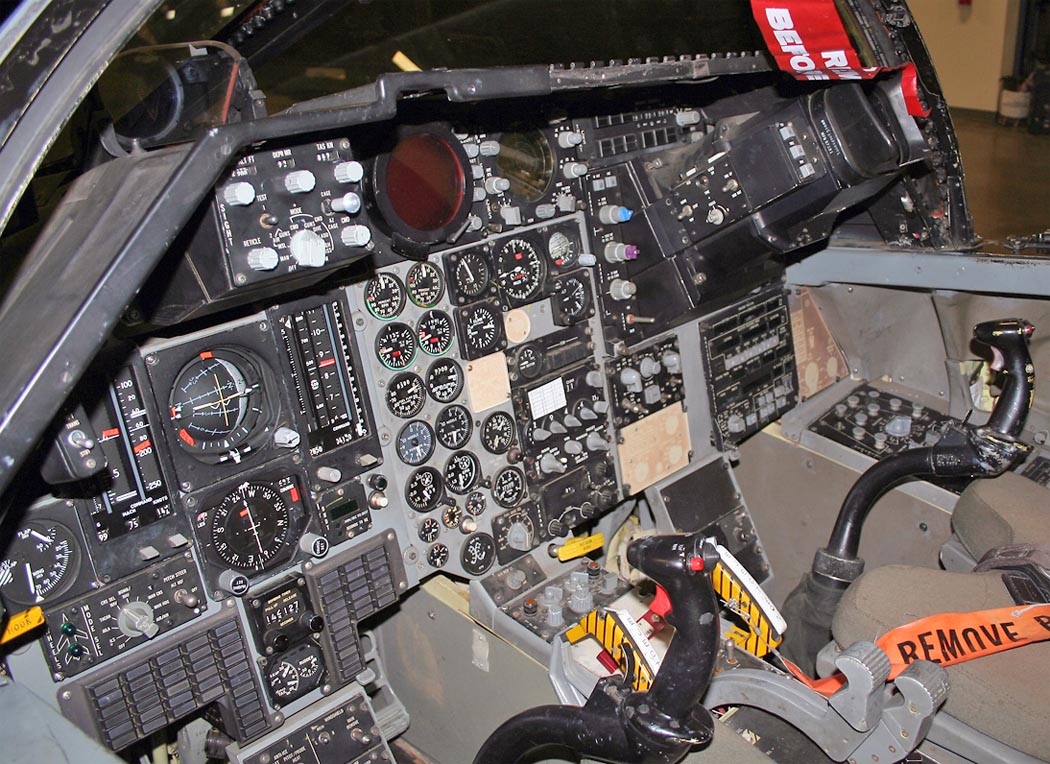

 Кабина пилотов F-111E (c) Kevin Ho

  Схемы:

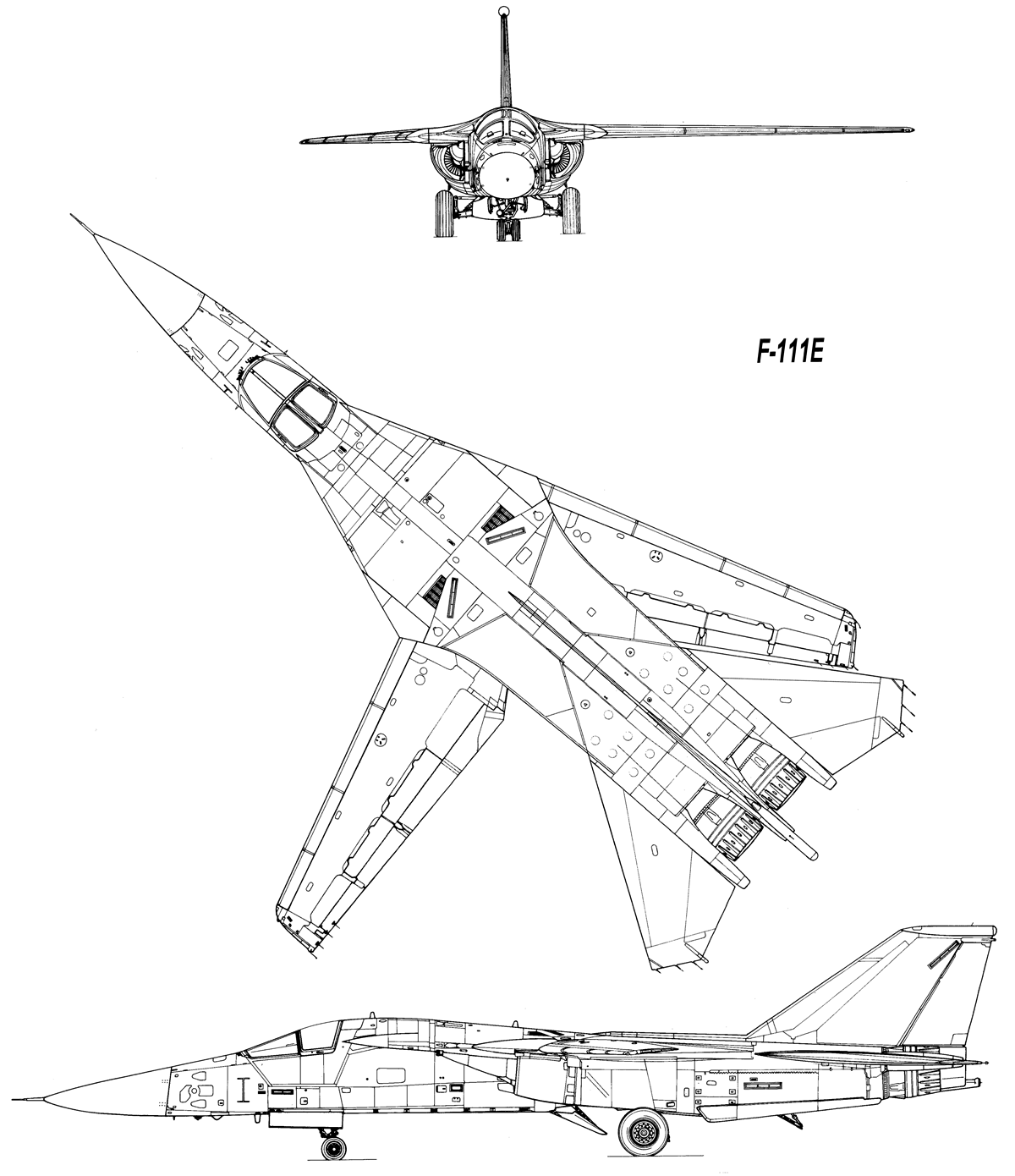

 F-111E

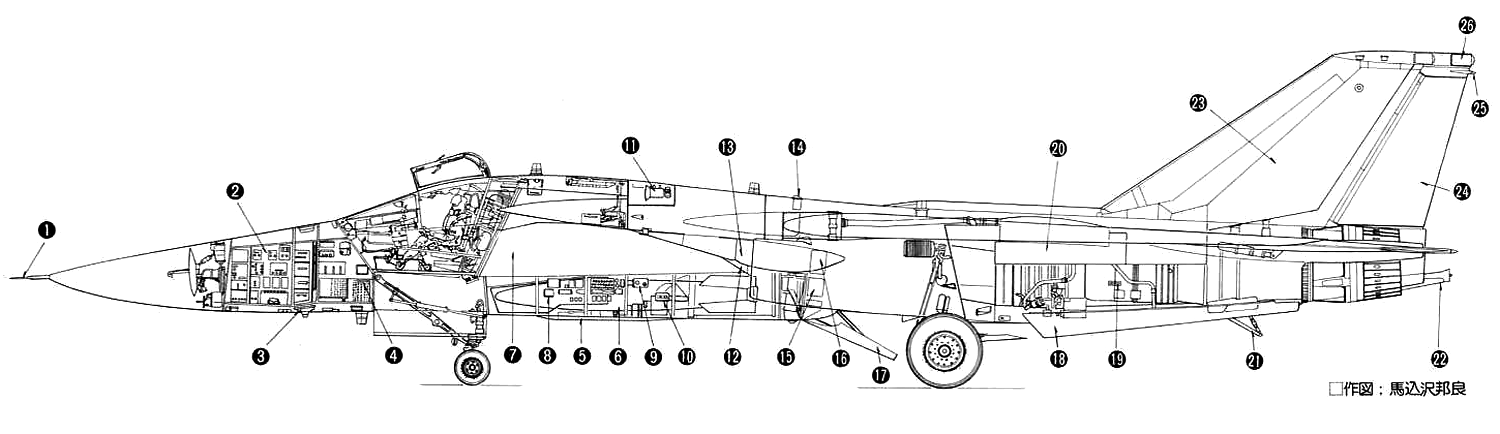

 Компоновочная схема

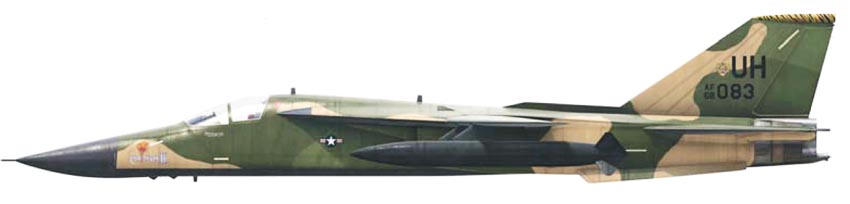

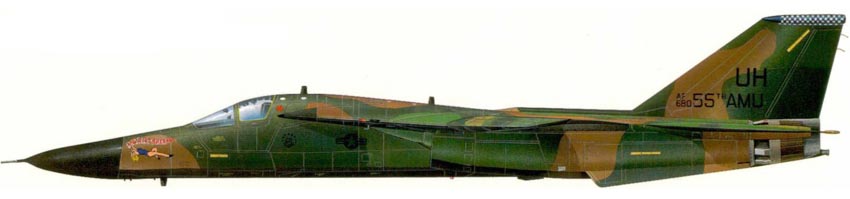

  Варианты окраски:

 F-111E 79-1th FS

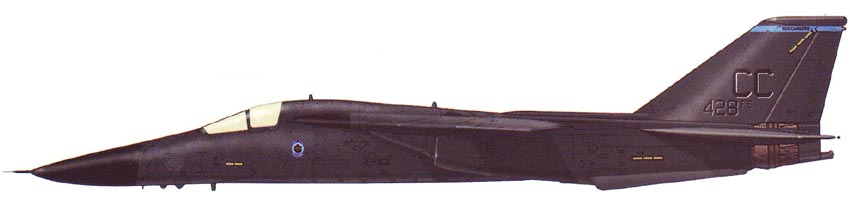

 F-111E 428th FS "Buccaneers", 27th FW
 F-111E







Список источников:

Авиация и Космонавтика 2003-11-12 (2004-01-05). Михаил Никольский. F-111
АвиаКоллекция 2017-10. В. Ригмант. Истребитель-бомбардировщик Дженерал Дайнемикс F-111
Joe Baugher. Encyclopedia of American Military Aircraft. General Dynamics/Grumman F-111B
Ростислав Виноградов, Александр Пономарев. Развитие самолетов мира
Эдмунд Цихош. Сверхзвуковые самолеты
W. Green, G. Swanborough. The Complete Book of Fighters
Airandspace.si.edu. General Dynamics F-111A
Nationalmuseum.af.mil. General Dynamics F-111A Aardvark
F-111.net. F-111 Aadvark
Bert Kinzey. F-111 Aardvark in detail & scale
Warbirds fotofax. Anthony M. Thornborough. F-111 Aardvark
PKL 1997-02. Ireneusz Kramarski. F-111
Squadron/Signal 1035. Lou Drendel. F-111 in action
FAotW 1977-05. GD F-111/FB-111
Aeroplane Monthly 2013-11. Aeroplane Database : General Dynamics F-111 Aardvark
Le Fana de l'Aviation 1976-01. Robert J. Roux. L'etrange histoire du F-111
L+K 1975-11. Jiri R. Moravec. GD F-111
