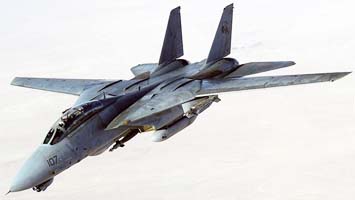

   F-14 Bombcat

Разработчик: Grumman
Страна: США
Первый полет: 1980
Тип: Палубный многоцелевой ударный истребитель
  ЛТХ     Доп. информация



Многие люди из Пентагона и конгресса США очень быстро понялиущербность "Томкэта" в качестве многоцелевого истребителя, при этом вовсе не умаляя его способность осуществлять ПВО авианосного соединения на дальних рубежах. Наряду с чисто техническими проблемами особую тревогу вызывала слишком высокая цена перехватчика. Один "Томкэт" стоил столько же, сколько четыре отнюдь не самых дешевых "Фантома", причем "Фантом", в отличие от F-14, был "мастером на все руки", способным и крылатые ракетысбивать (теоретически), и воздушный бой вести (правда, не всегда удачно), и удары по наземным целям наносить. Конечно, никто не ставил вопрос о продлении срока службы F-4 в качестве альтернативы принятию на вооружение "Томкэта". Конкурент у F-14 был куда более серьезный: в июле 1971 г. Пентагон инициировал изучение возможности базирования на авианосцах истребителей F-15. Тогда фирме Грумман при поддержке вице-адмирала Коннели удалось сравнительно легко отстоять "Томкэт". Новая дискуссия развернулась в марте 1973 г.; вновь на палубы авианосцев продвигали F-15N (N - NAVY, ВМС США). Фирме Грумман пришлось туго. Спешно в противовес F-15 были представлены проекты модернизации "Томкэта" в F-14B/C/D. "Иглы" так и не появились на авианосцах, но "Томкэтам", тем не менее, пришлось потесниться: дискуссия оказала влияние на развитие авиации ВМС, стимулировав работы по многоцелевому истребителю F-18 "Хорнит". Таким образом, ВМС, как и ВВС США пришли к выводу о необходимости иметь на вооружении смешанный парк истребителей: дорогих и сложные-F-14, F-15) наряду с более простыми и дешевыми (F-18, F-16).

Возможности "Томкэта" по ведению воздушного боя были, конечно, недостаточными, зато самолет обладал и неиспользованными резервами тактического применения, прежде всего в качестве разведчика и ударного самолета. В 1980-81 гг. 49 самолетов F-14 оборудовали подвесными контейнерами тактической разведывательной системы TARS (Tactical Airborne Reconnaissance Pod System), располагаемой на левом заднем подфюзеляжном узле подвески УР "Феникс" (в этом случае подвеска ракет не правое задаем узле не производится). В контейнере (масса около 800 кг, длина 5,27м и максимальная ширина 0,67 м) размещаются один кадровый АФА KS-87B для плановой и перспективной съемок, один АФА КА-99 для панорамной съемки с малых высот, ИК станция AN/AAD-5 с линейным сканированием и система записи полетных данных AN/ASQ-172. В каждой ааиаэскадрилье системой TARPS оборудованы, как правило, три самолета. Для ее подвески и снятия требуется не более 30 мин.

Исследования по изучению возможности применения F-14 в качестве ударного самолета начались в 1988 г., когда на полигоне ВМС Чайна Лэйк испытывались различные варианты бомбовой нагрузки самолета. После "Бури в Пустыне" в состав БРЭО самолета интегрировали подвесные контейнеры LANTIRN, обеспечивающие навигацию и применение оружия по наземным целям в полете ночью на малых высотах, а в состав подвесного вооружения включили бомбы с лазерным наведением. Доработанные таким образом F-14 получили название Bombcat. Первым подразделением, чьи "Томкэты" превратились в "Бомбкэты", стала в 1994 г. эскадрилья VF-103.

Главное внешнее отличие "Бомбкэта" в оборудовании - установка в кабине 20-ти дюймового дисплея тактической обстановки и боковых ручек управления, разработанных еще по программе малозаметного палубного штурмовика А-12.






 ЛТХ:
Модификация   F-14 Bombcat
Размах крыла, м
  максимальный   19.55
  минимальный   11.65
Длина самолета, м   19.10
Высота самолета, м   4.88
Площадь крыла, м2   52.49
Масса, кг
  пустого самолета   18950
  максимальная взлетная   33725
Масса топлива, кг
  внутренее   7350
  ПТБ   1725
Тип двигателя   2 ТРДДФ General Electric F110-GE-400
Максимальная тяга, кН
  форсированная   2 х 120.10
  нефорсированная   2 х 71.20
Максимальная скорость, км/ч   1990 (М=1.88)
Крейсерская скорость, км,ч   765
Практический потолок, м   16150
Практическая дальность, км   2965
Боевая дальность, км   1994
Макс. эксплуатационная перегрузка   7,0
Экипаж, чел   2
Вооружение:

 встроенная 20-мм пушка М61А-1 675 снарядов) слева по борту в носовой части фюзеляжа.
 Боевая нагрузка - 6580 кг на 8 узлах подвески
 Под фюзеляжем могут размещаться четыре УР средней дальности AIM-7 Sparrow в полупотопленном положении или УР большой дальности (до 185 км) AIM-54 Phoenix на специальных платформах.  4 УР ближней дальности AIM-9 Sidewinder
 Бомбовое вооружение:
 Mk.82 (BLU-111A/B), Mk.83 (BLU-110A/B), Mk.84,
 GBU-10, GBU-12, GBU-16, GBU-24,  CBU-20, CBU-78, CBU-99, CBU-100,  практические бомбы Mk.76, Mk.106, BDU-33, BDU-45, BDU-48 BDU-57 LGTR,  кассетные бомбы и боеприпасы BRU-32, BRU-42, CCU-44, CCU-45, Mk.19, Mk.107, Mk.125,  мины Mk.36, Mk.62,  ПУ НУР: LAU-92, LAU-93/132


 Доп. информация :


  Фотографии:

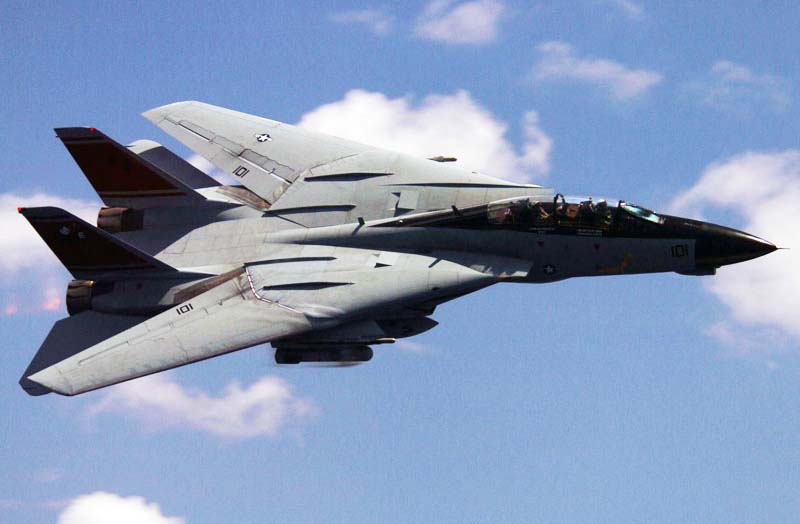

 Bombcat

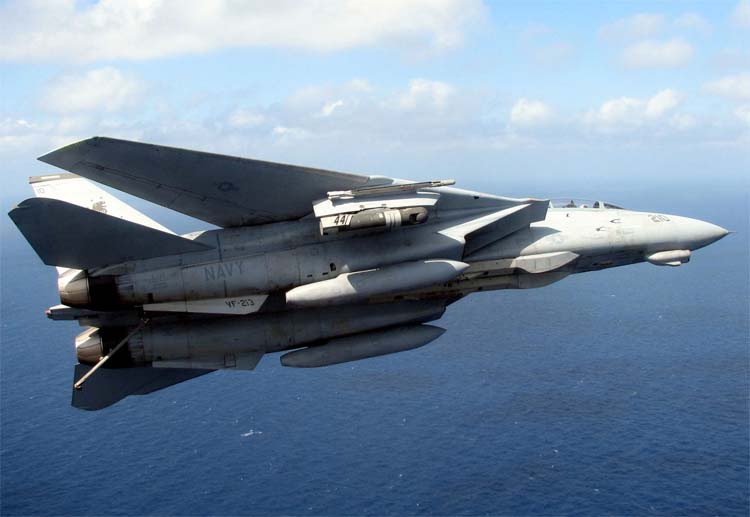

 Bombcat

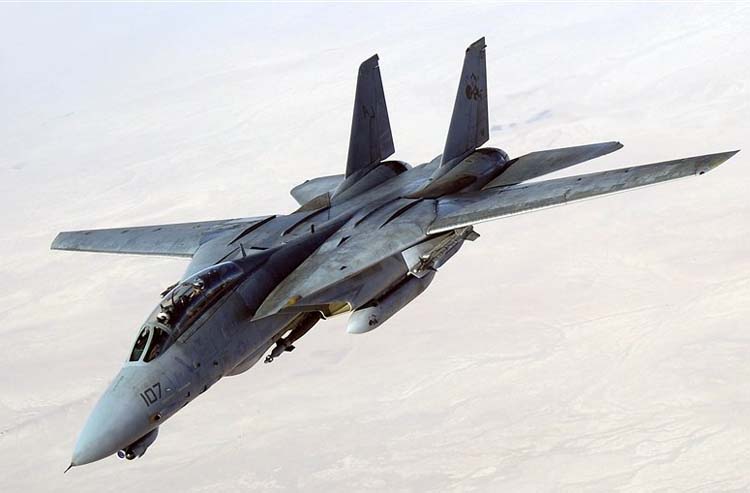

 Bombcat

  Схемы:

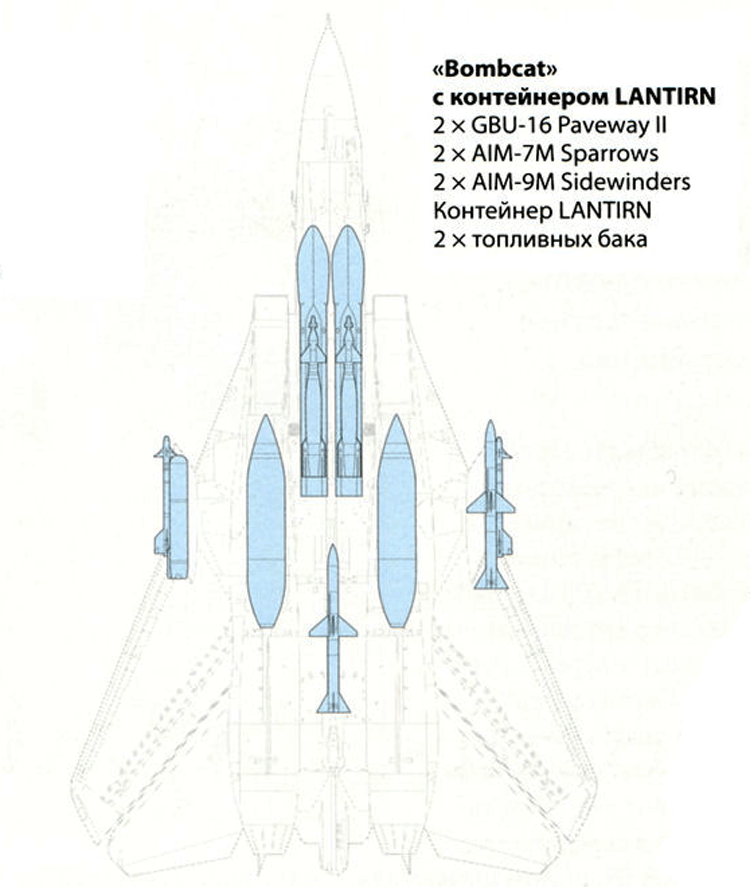

 Схема подвески вооружение

  Варианты окраски:

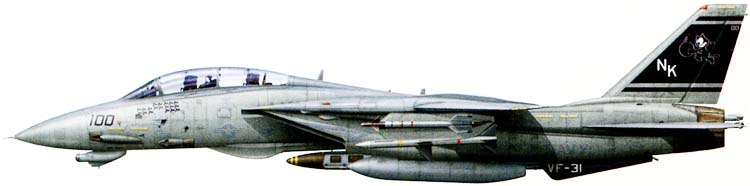

 F-14D "Bombcat" из 31-й истребительной эскадрильи







Список источников:

Авиация и Космонавтика. Михаил Никольский. Любимая кошка вице-адмирала Коннели
Airforce Technology. F-14 Tomcat Standard Fleet Fighter Aircraft
FAQs.org.Greg Goebel.Air Vectors. The Grumman F-14 Tomcat
Аэроплан. F-14A Tomcat
F-14.org. F-14 Bombcat
