   F-16B Fighting Falcon

Разработчик: General Dynamics
Страна: США
Первый полет: 1977
Тип: Учебно-боевой истребитель
  ЛТХ     Доп. информация



F-16B - двухместная учебно-тренировочной модификация прекрасно зарекомендовавшего себя самолета F-16A Fighting Falcon - имеет сходную с базовой моделью конструкцию. Экипаж самолета размещается в двойной кабине с сиденьями, установленными тандемом, и оборудованными всеми органами управления, индикаторами и приборами, необходимыми для тренировки летчиков и выполнения боевых заданий. Вторая кабина установлена на месте одного из топливных баков. В двухместном исполнении были заказаны два из восьми прототипов F-16, первая двухместная модель приступила к полетам в августе 1977 года.

ВМФ США  заказали 204 двухместных самолета, большинство зарубежных заказчиков также приобретали вместе с одноместными  F-16 и двухместные модели F-16B. Сегодня машины F-16A/B ВМФ США подвергаются постепенной модернизации в рамках среднесрочной программы НАТО по усовершенствованию парка самолетов, имеющей целью обеспечить боевую эффективность этих машин. Выпускается и вариант F-16D, в котором усовершенствована конструкция планера и бортового оборудования.








 ЛТХ:
Модификация   F-16B
Размах крыла, м   9.45
Длина самолета со штангой,м   14.50
Высота самолета,м   5.09
Площадь крыла, м2   27.87
Масса, , кг
  пустого самолета   7070
  топлива   2565
  в подвесных баках   3065
  нормальная взлетная   11113
  максимальная взлетная   16057
Тип двигателя:
  1 вариант   1 ТРДДФ Pratt Whitney F100-PW-100,
  2 вариант   1 ТРДДФ General Electric F110-GE-100.
Тяга, кгс
  1 вариант   1 х 8500
  2 вариант   1 х 12500
Максимальная скорость
  у земли   1310
  на высоте   2142
Практический потолок, м   17000
Перегоночная дальность, км   3900
Боевой радиус действия, км
  у земли   750
  на высоте   900
Макс. эксплуатационная перегрузка   9
Экипаж, чел   2
Вооружение:   Одна шестиствольная пушка General Electric M61A1 Vulcan (6000 выстр /мин, 511 патронов)
  боевая нагрузка - 5420 кг на 9 узлах подвески (из них два на законцовках крыла для 2 УР AIM-9):
  до 6 УР ближнего боя AIM-9L/M/P Sidewinder
  обычные бомбы Mk.82, Mk 83 и Mk 84.
  контейнер GPU-5/A с пушкой калибра 30 мм.


 Доп. информация :


  Чертеж "General Dynamics F-16 Falcon"
  Фотографии:

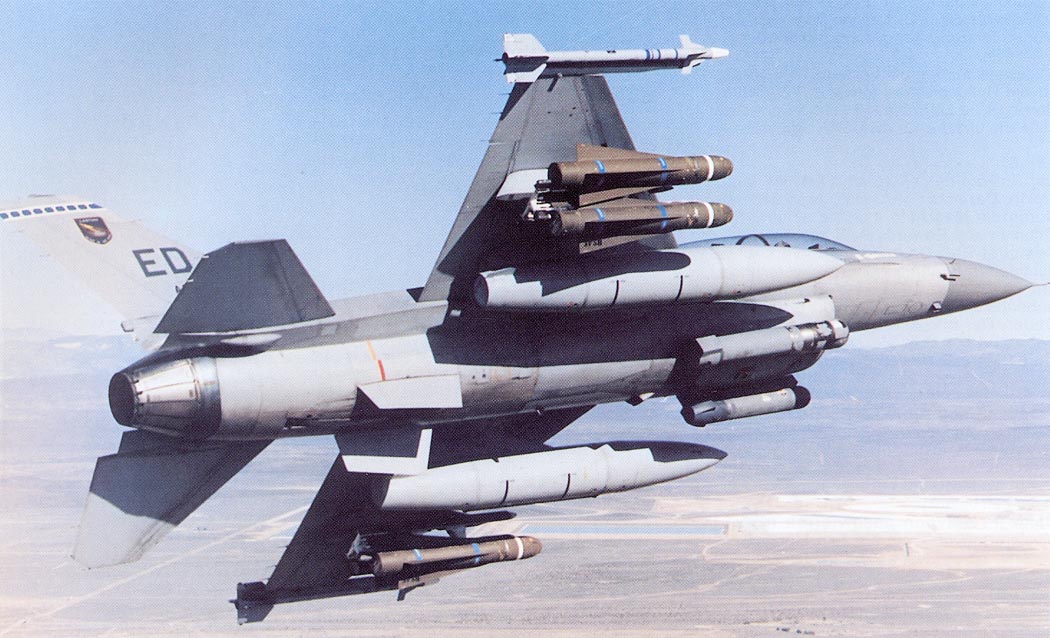

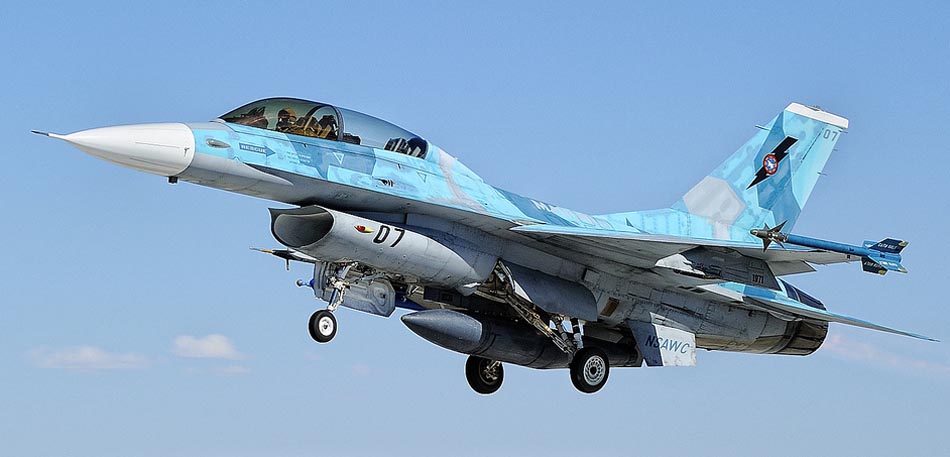

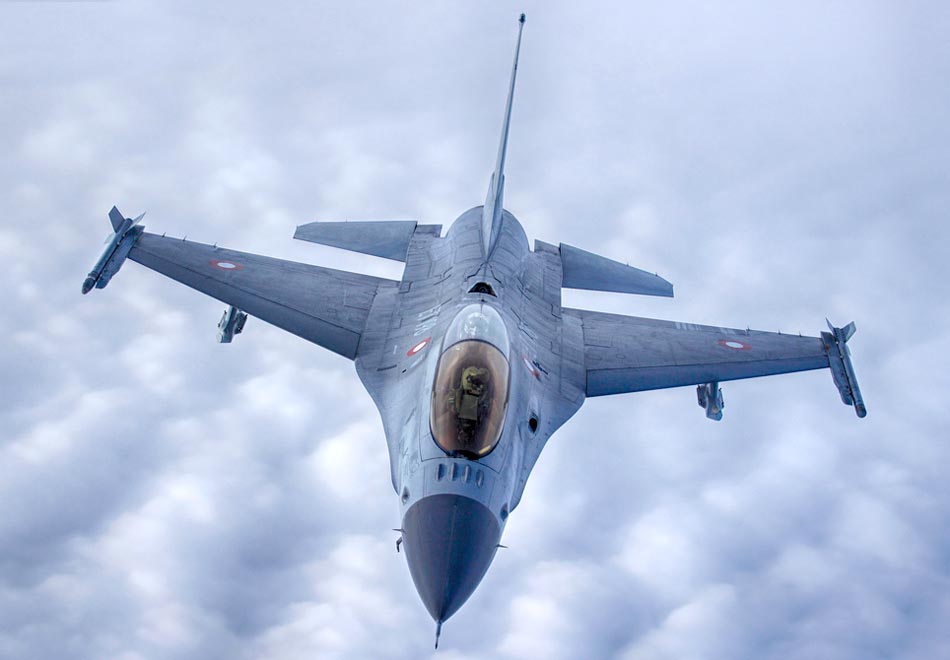

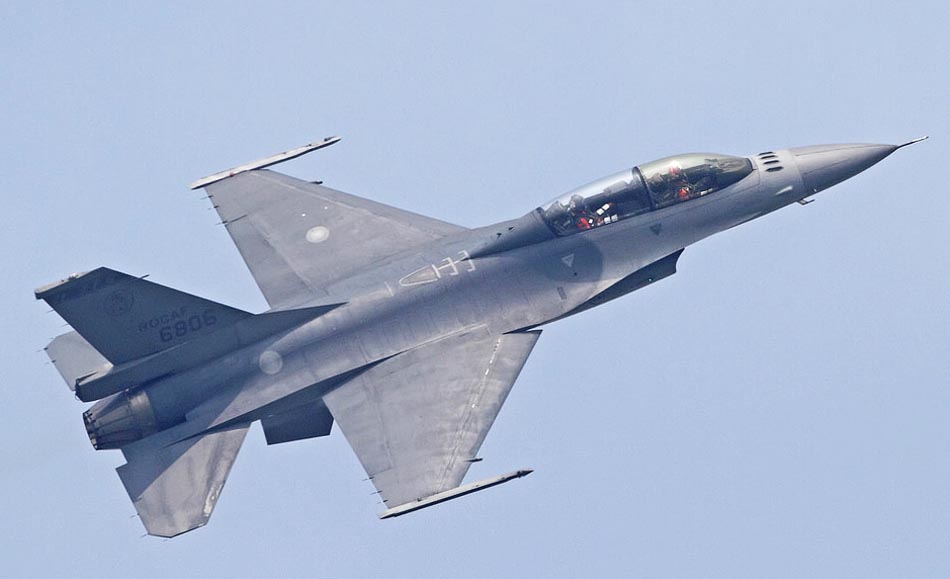

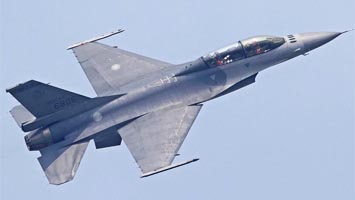

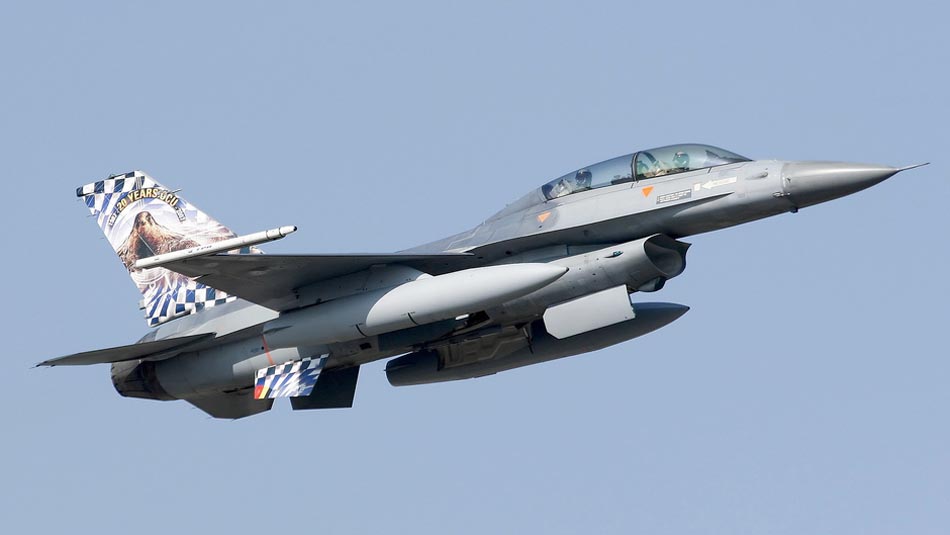

 F-16B
 F-16B (c) Jose M. Ramos
 F-16B MLU (c) Matthijs van Wageningen
 F-16B (c) Ross Forsyth
 F-16B (c) Gilles Denis
 F-16B (c) dario0511

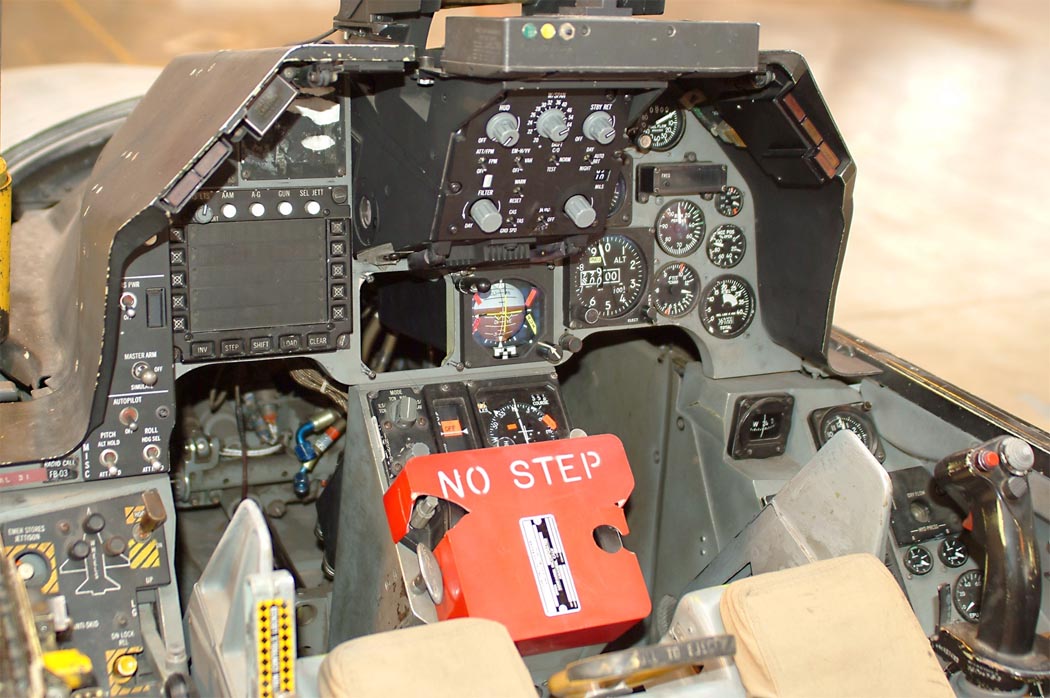

 Передняя кабина F-16B (c) Jos Schoofs

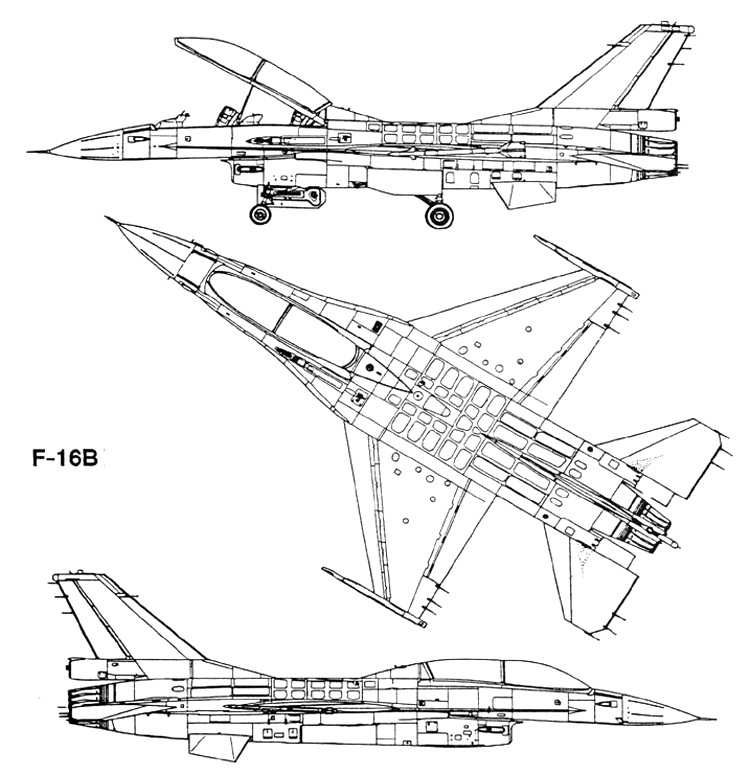

  Схемы:

 F-16B

  Варианты окраски:

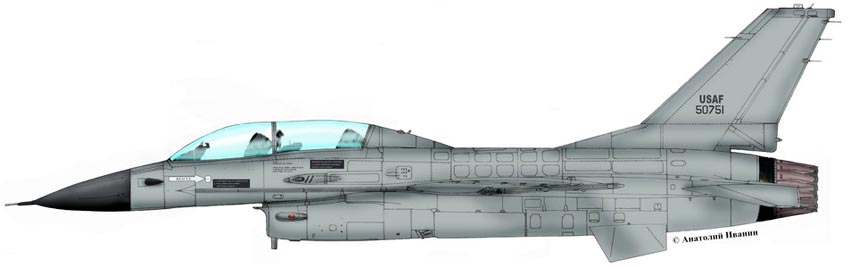

 F-16B USAF (c) Анатолий Иванин

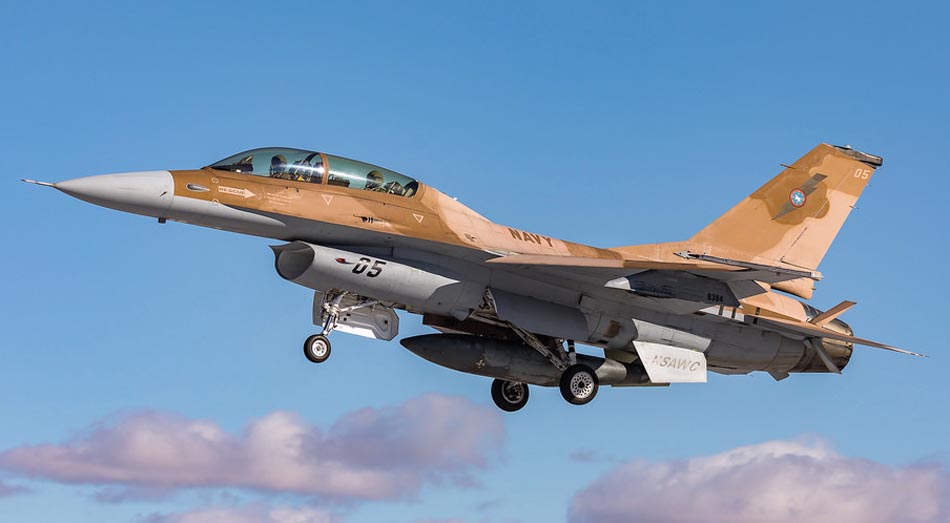

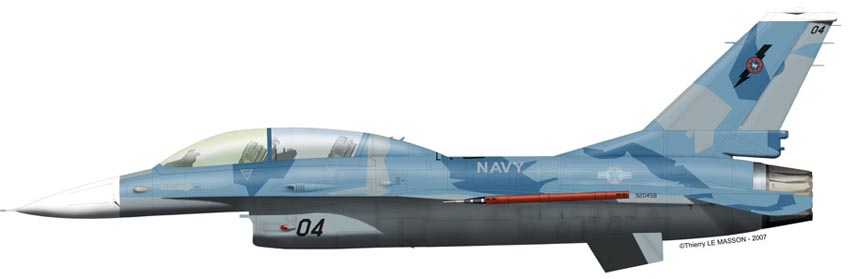

 F-16B US Navy (c) Thierry Le Masson

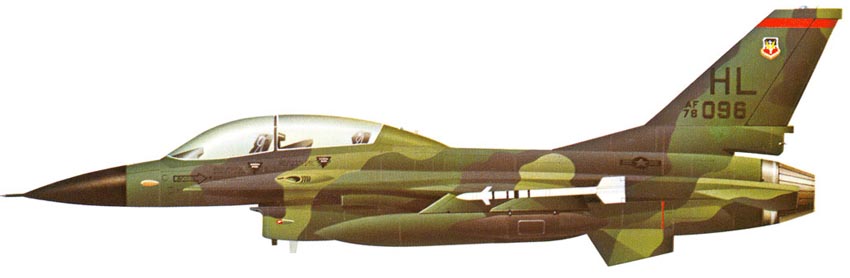

 F-16B USAF







Список источников:

Авиация и Время 1999-04. Андрей Совенко. "Грипен" и его конкуренты. "Сражающийся сокол"
Крылья Родины 1996-11-12. Валентин Гаврилов. "Боевой сокол" Дяди Сэма
Эдмунд Цихош. Сверхзвуковые самолеты
Виктор Шунков. Современная военная авиатехника
Ростислав Виноградов, Александр Пономарев. Развитие самолетов мира
Airforce Technology. F-16 Fighting Falcon Multi-Role Fighter Aircraft
FAQs.org.Greg Goebel. Air Vectors. The Lockheed Martin F-16
Squadron/Signal 1053. Lou Drendel. F-16 Fighting Falcon in action
Flugzeug Profile 12. Gerhard Lang. General Dynamics F-16 "Fighting Falcon"
Scale Models Warplane Special. T. Lynch. General Dynamics F16
Flugzeug 1986-05. Jet-Eleganz: Die F-16-Story
Zlinek 1992-01. F-16 Fighting Falcon
L+K 1976-15. Rizeni po drate
L+K 1980-01-02. Jiri Motavec. General Dynamics F-16A Condor
