   F-16C/D Fighting Falcon Block 50/52

Разработчик: Lockheed Martin
Страна: США
Первый полет: 1991
Тип: Многоцелевой истребитель
  ЛТХ     Доп. информация



Первый  истребитель F-16C Block 50/52 был поставлен ВВС США в ноябре 1991 года. F-16C Block 50 оснащен двигателем General Electric с повышенным КПД F110-GE-129 (с тягой 129 кН), а F-16C Block 52 двигателем P&W F100-PW-229 (тягой 129.4 кН). Истребитель сохранил РЛС Westinghouse AN/APG-68(V5), навигационную систему Honeywell H-423 Ring Laser Gyro Inertial Navigation System, GPS, модем данных HAVE QUICK II (Improved Data Modem), 4-дюймовые цветные многофункциональные дисплеи  MFD, новый модульный вычислитель боевых задач, цифровую систему наведения по рельефу местности, новую цветную видеокамеру и цветной трех дековый видеомагнитофон для записи изображения обзора со шлема пилота, а также модернизированное шину данных MIL-STD-1760 и AN/ALE-47 разбрасыватель дипольных отражателей/световых сигналов. Первые поставки начались в июне 1993 года. Система вооружения включает новую УР класса "воздух-поверхность" AGM-65G Maverick, управляемое вооружение JDAM, AGM-145A/B JSOW, противокорабельную ракету AGM-84 Harpoon. Шестиствольная пушка M61A1 Vulcan получила новые боеприпасы PGU-28/B.

F-16C Block 52Plus Glass Falcon является более совершенной модификацией Block 50D/52D истребителя F-16C/D с внедрением множества систем из состава Block 60. На самолете появилась возможность применения боеприпасов типа JDAM (Joint Direct Attack Munition). Заказ на 50 единиц был сделан ВВС Греции в апреле 1999 года с первой планируемой поставкой в конце 2001 года. Всего 25 истребителей двухместной модификации будут использоваться для формирования специализированной ударной эскадрильи для выполнения задач по нанесению дальних ударов. Все самолеты будут оборудованы дополнительными топливными баками для увеличения дальности полета.

Изменения в авиационной радиоэлектронике включают внедрение следующих систем: 16канальная многофункциональная информационная распределительная система (MIDS), объединенная сигнальная система, установленная на шлеме пилота (JHMCS), расширенный программируемый дисплейный генератор, набор цветных многофункциональных дисплеев, модульный вычислитель боевых задач, набор максимально загружаемых устройств ввода данных. Силовая установка состоит из двигателя P&W F100-PW-229 (планируется заменить их на F100-PW-229A тягой 15875 кгс). Греческие самолеты F-16C/D Block 52+ будут также способны нести новые ракеты IRIS-T ближней дальности вместе с системой JHMCS для установленного переключателя на режим автоматического сопровождения цели.









 ЛТХ:
Модификация   F-16С Block 50
Размах крыла, м   9.45
Длина самолета со штангой ПВД,м   15.03
Высота самолета,м   5.09
Площадь крыла, м2   27.87
Угол стреловидности, град   40.0
Масса , кг
  пустого самолета   8273
  взлетная нормальная   12003
  максимальная боевая   19187
  топлива   3105
Тип двигателя:   1 ТРДДФ Pratt Whitney F-100-PW-229
Максимальная тяга, кН
  на форсаже   1 х 129.40
  максимальная   1 х 79.20
Максимальная скорость
  у земли   1436
  на высоте   2145
Перегоночная дальность, км   3943
Боевой радиус действия, км   579
Максимальная скороподъемность, м/мин   16500
Практический потолок, м   17200
Макс. эксплуатационная перегрузка   9
Экипаж, чел   1
Вооружение:   Одна шестиствольная пушка General Electric M61A1 Vulcan (6000 выстр /мин, 511 патронов PGU-28/B)
 Боевая нагрузка - на 9 узлах подвески:
 УР воздух-воздух AIM-9L/M/P Sidewinder, AIM-120 AMRAAM
 УР воздух-земля AGM-65 Maverick и AGM-88 HARM
 УАБ AGM-145A/B JSOW, "Paveway"II/III
 обычные бомбы Mk.82, Mk 83 и Mk 84.
 ПКР AGM-84 Harpoon
 контейнер GPU-5/A с 30-мм пушкой


 Доп. информация :


  Чертеж "General Dynamics F-16C Block 52"
  Книга "РЛЭ General Dynamics F-16CD Block 50"
  Фотографии:

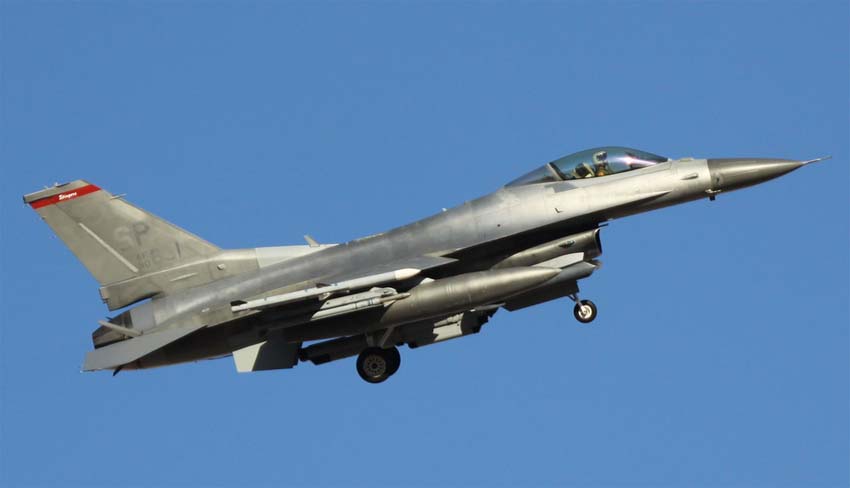

 F-16С Block 50   (c) USAF

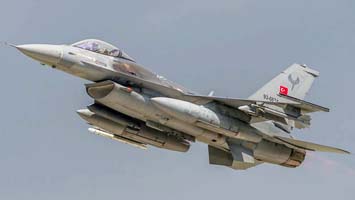

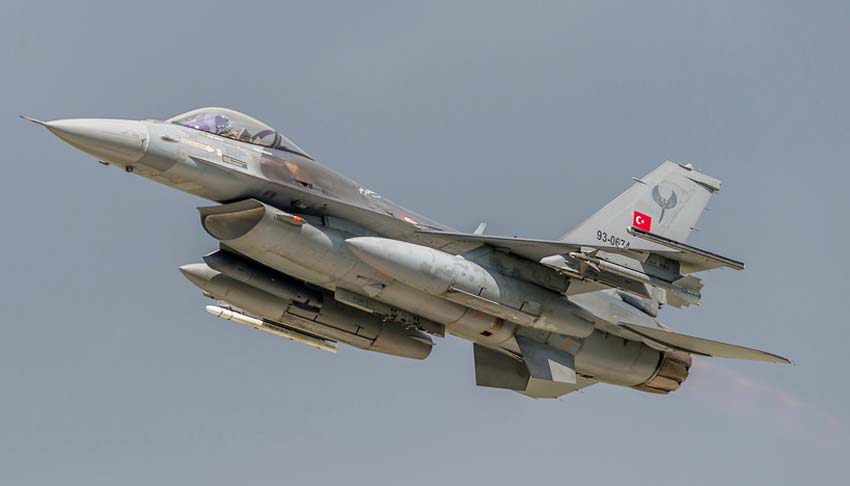

 F-16С Block 50  ВВС Турции (c) Nigel Conniford
 F-16С Block 50   (c) Charles Agnew

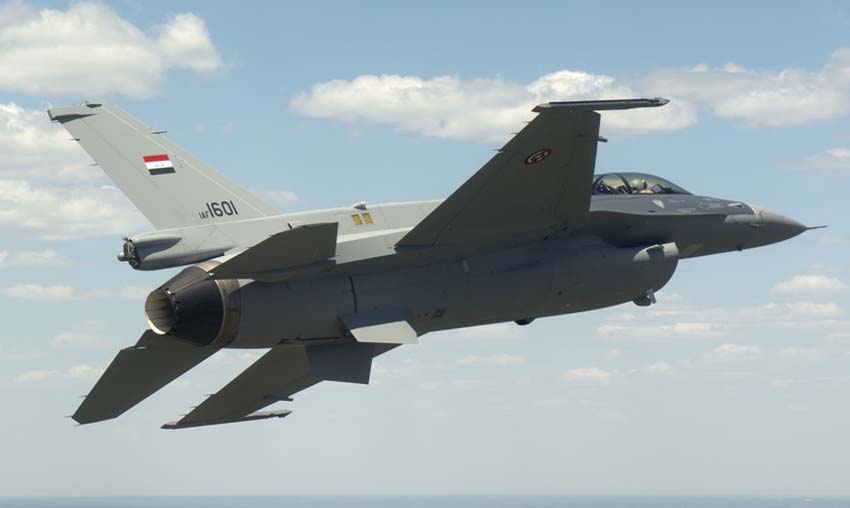

 F-16C Block 52 ВВС Ирака (c) Lockheed Martin
 F-16D Block 52 ВВС Ирака (c) Lockheed Martin
 F-16D Block 52   (c) David Gibbs

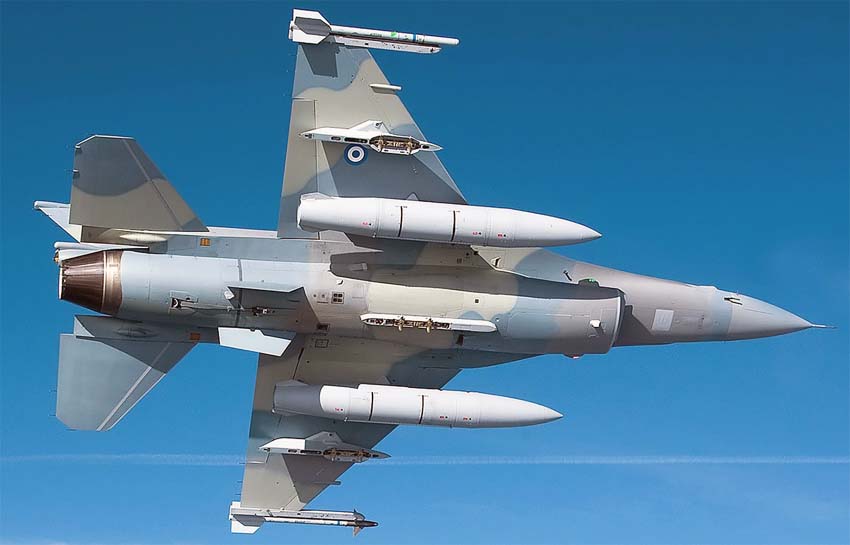

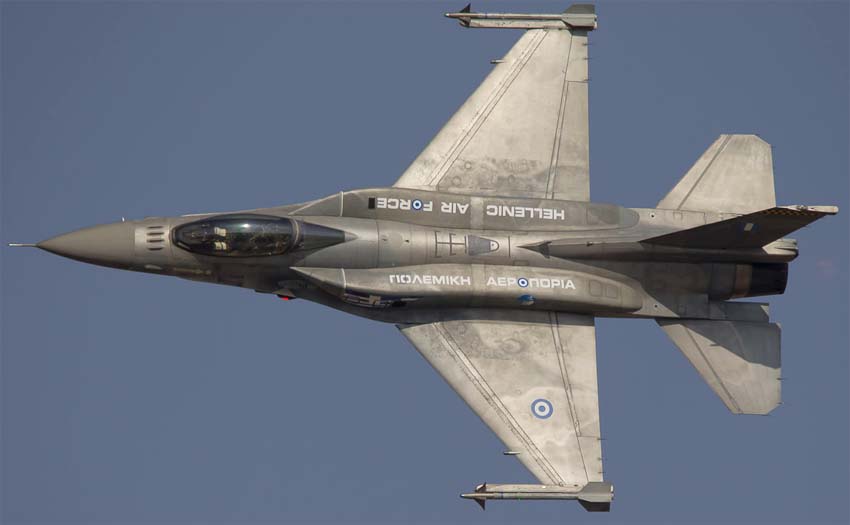

 F-16С Block 52+ ВВС Греции
 F-16С Block 52+ ВВС Греции

  Схемы:

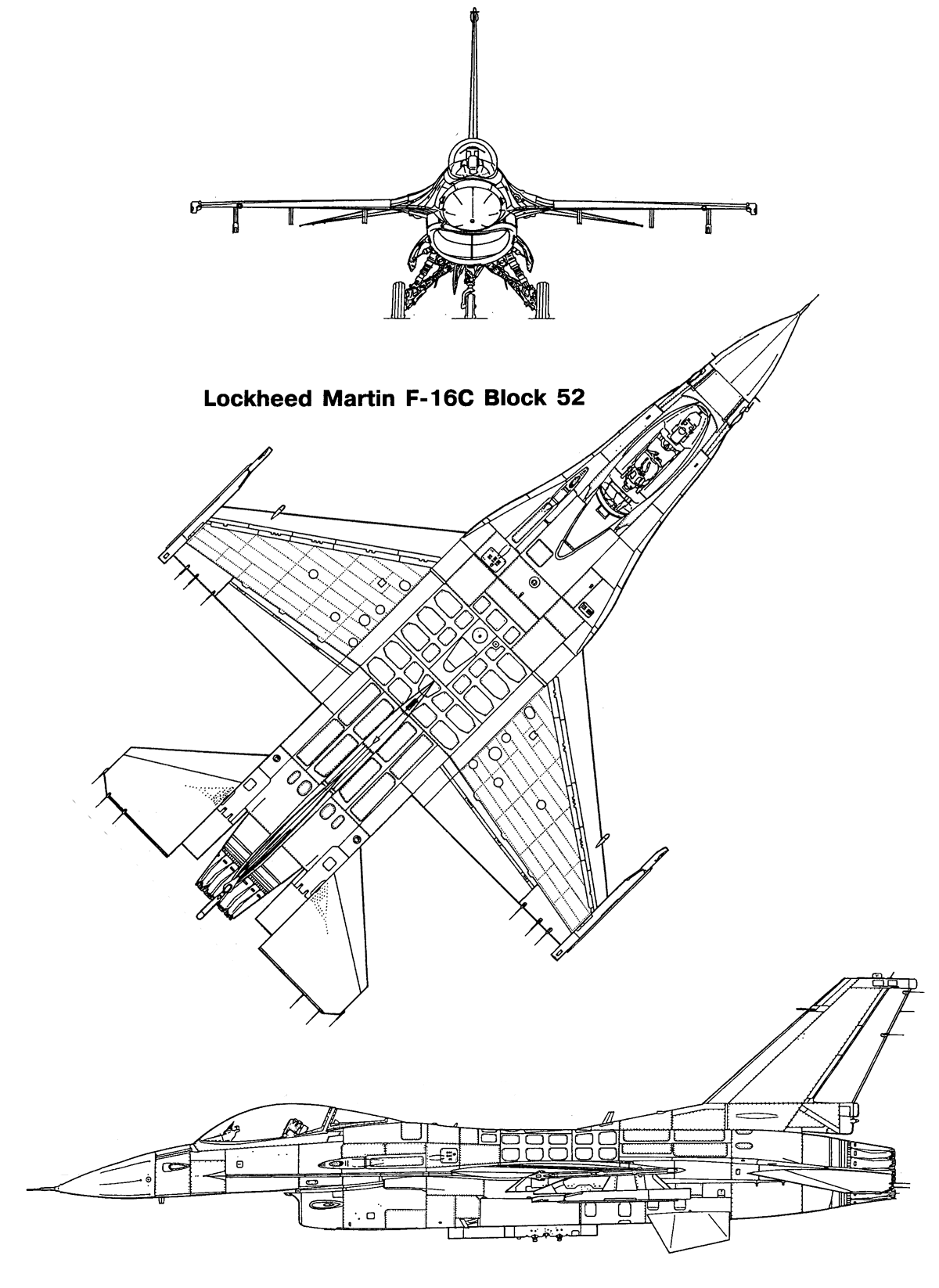

 F-16C Block 52

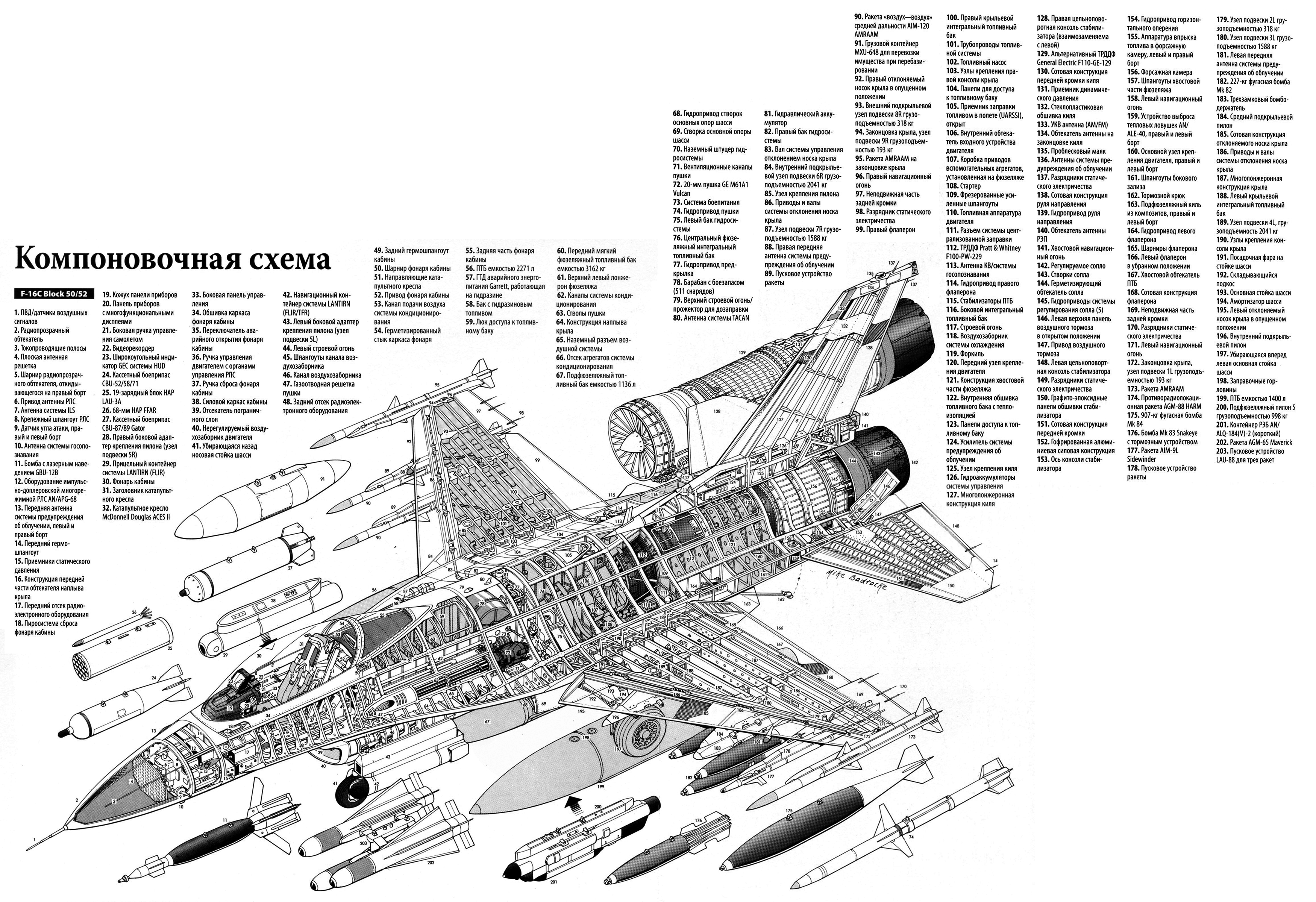

 Компоновочная схема

  Варианты окраски:

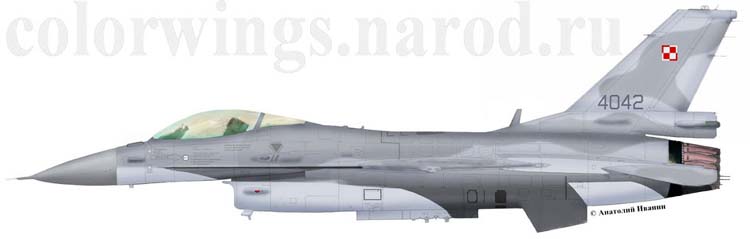

 F-16C Block 52 ВВС Польши (c) Анатолий Иванин







Список источников:

Крылья Родины. Валентин Гаврилов. "Боевой сокол" дяди Сэма
de Agostini. Мировая Авиация.
Lockheed Martin F-16 Fighting Falcon
F-16.net : F-16C/D - Block 50/52
Airforce Technology. F-16 Fighting Falcon Multi-Role Fighter Aircraft
FAQs.org.Greg Goebel. Air Vectors. The Lockheed Martin F-16
