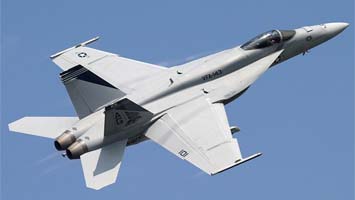

   F/A-18E/F Super Hornet

Разработчик: McDonnell Douglas
Страна: США
Первый полет: 1995
Тип: Палубный истребитель-бомбардировщик
  ЛТХ     Доп. информация



F/A-18 "Хорнит", созданный во второй половине 1970-х гг. на базе экспериментального истребителя наземного базирования "Нортроп" YF-18 (основного соперника самолета "Дженерал Дайнэмикс" YF-16 в конкурсе, объявленном ВВС США на прототип легкого истребителя четвертого поколения), с самого начала предназначался для решения как чисто "истребительных", так и ударных задач. В 1980-е гг. он, вместе с тяжелым истребителем-перехватчиком F-14 "Томкэт", практически полностью заменил на палубах американских авианосцев многоцелевые самолеты F-4 "Фантом" II. Однако если в роли перехватчиков ПВО и истребителей завоевания превосходства в воздухе "Томкэт" и "Хорнит" практически полностью перекрывали "нишу" "Фантома", обеспечивая достаточно эффективную противовоздушную и противоракетную оборону американских авиационных групп и соединений, то ударные возможности F/A-18 по показателю "боевая нагрузка/дальность" несколько уступали соответствующему параметру более тяжелого F-4. Как следствие, в аналитических центрах ВМС и на фирме Макдоннелл-Дуглас начались исследования возможностей дальнейшего совершенствования "Томкэта", акцентированные, в первую очередь, на повышении ударного потенциала авиационного комплекса.

15 июля 1987 г министр обороны США направил командованию военно-морского флота директиву с требованием начать работы по глубокой модернизации основного палубного истребителя - F/A-18.

Исследования путей модернизации F/A-18 проводились управлением перспективных исследований министерства обороны DARPA совместно с ВМС и фирмой Макдоннелл-Дуглас (эта программа получила обозначение "Хорнит"2000), а также DARPA в рамках параллельной программы "Супер Хорнит". Последняя предусматривала анализ таких экзотических новаций, как система управления вектором тяги двигателей, цельноповоротное близкорасположенное к крылу переднее горизонтальное оперение, дополнительные цельноповоротные управляющие поверхности под задней кромкой крыла и "прыжковое" шасси (т.е. шасси, сообщающее самолету при взлете дополнительный вертикальный импульс).

В 1991 г. программа модернизации самолета F/A-18 вышла из стадии предварительных исследований. К этому времени ВМС США уже отказались от продолжения работ над малозаметным палубным штурмовиком-бомбардировщиком "МакдоннеллДуглас/Боинг" А-12 "Авенджер", а перспективы создания палубного варианта истребителя NATF ("оморяченный" F-22) становились все более эфемерными. В конце 1991 г. МО США приняло решение о начале в 1992 г. эскизного проектирования самолета F/A-18E/F, вскоре получившего имя "Cупер Хорнит". Новый самолет должен был отличаться от своего предшественника - F/A-18C/D крылом с увеличенной на 25% площадью и на 25 мм большей строительной высотой в корневой части. Кроме того, вносились изменения в конструкцию воздухозаборника, в состав БРЭО и вооружение. Для самолета предполагалось создать новую модификацию двигателя с тягой, увеличенной до 10000 кгс .

Предполагалось увеличить массу боевой нагрузки, расширить ее номенклатуру, на 38% увеличить радиус действия самолета по наземным целям, сделать истребитель при взлете и посадке менее зависимым от скорости и курса корабля, а также силы ветра.

За счет принятия мер по снижению радиолокационной заметности минимальную ЭПР самолета в курсовой плоскости намечалось уменьшить до 1,19 м2 (т.е. в несколько раз меньше по сравнению с истребителем F/A-18C). В то же время маневренность "Cупер Хорнита" получалась не лучшей, чем у истребителя F/A-18C/D; максимально допустимый угол атаки, как и на самолете F/A-18C, ограничивался величиной 30-35 град.

7 декабря 1992 г. был подписан контракт стоимостью 3715 млн.долл. на полномасштабную разработку и постройку самолета F/A-18E/F, предусматривающий проведение НИОКР в течение 7,5 лет, а также изготовление пяти опытных одноместных истребителей F/A-18E и двух двухместных учебно-боевых F/A-18E. В том же году с фирмой Дженерал Электрик МО заключило контракт стоимостью 757 млн.долл. на полномасштабную разработку ТРДДФ F414 для нового самолета.

Торжественная выкатка опытного истребителя состоялась 18 сентября 1995 г. на заводе в г.Cент-Луис, а первый полет "Cупер Хорнита" состоялся 29 ноября 1995 г. Выпуск всей опытной серии из семи самолетов был завершен к концу 1996 г.

Cерийный выпуск F/A-18E/F начался на авиазаводе в Cент-Луисе. В 1997-м финансовом году было заказано 12 самолетов (восемь F-18E и четыре F-18F), в 1998 ф.г. - восемь F-18E и 12 F-18E, в 1999 ф.г - 14 F-18E и 16 F-18F. В 2000-2004 гг. предполагается закупить 284 самолета, а общий объем закупок "Cупер Хорнитов" для ВМC CША и Корпуса морской пехоты должен составить от 548 до 785 машин. Cтоимость одного серийного истребителя, предназначенного для американского флота, составляет 42 млн. долл., а при поставках на экспорт - 51,2 млн.долл.

Первый серийный самолет F/A-18E/F был поставлен строевой эскадрилье ВМC CША в ноябре 1999 г В соответствии с существующими планами, многоцелевой истребитель F/A-18E/F вместе со своим предшественником F/A-18C/D с начала десятилетия до 2010 г будут являться фактически единственными боевыми самолетами на палубах американских авианосцев. Двухместный истребитель F/A-18F со второй половины текущего десятилетия придет на смену истребителю-перехватчику F-14 "Томкэт", выполняющему задачи ПВО авианосного соединения, палубному самолету РЭБ ЕА-6В, а также будет выполнять роль самолета управления и наведения. Одноместный F/A-18E будет решать задачи истребителя завоевания господства в воздухе и палубного штурмовика (ранее возлагавшиеся на А-6Е). Кроме того, рассматривается возможность использования многоцелевого истребителя "Cупер Хорнит" в качестве самолета для нанесения высокоточных ударов и самолета-заправщика.

Первым из экспортеров F/A-18F может стать Малайзия: в 2005 г. эта страна намерена приобрести 16 многофункциональных истребителей с увеличенной дальностью (на малайзийском рынке конкурентами "Cупер Хорниту" выступают российские машины Су-30МК и МиГ-29М2). Еще одним потенциальным покупателем самолета является Австралия, которая в рамках программы Project Air 6000 рассматривает варианты замены бомбардировщиков F-111С и F-111G, а также истребителей F/А-18A/В.

Cледует признать, что истребитель F/A-18E/F обладает достаточно высоким экспортным потенциалом. Он способен составить конкуренцию таким машинам, как Су-30МК, Су-35, МиГ-29М(М2), МиГ-29К, F-16C/D Block 60, а также EF2000 и "Рафаль". Его ближайший российский аналог - МиГ-29К - имеет соизмеримые возможности системы управления вооружением (CУВ), лучшие скоростные, высотные и маневренные характеристики, однако несколько уступает американскому сопернику по параметру "боевая нагрузка/дальность". В то же время российская машина более компактна (что особенно важно при размещении истребителей на авианосцах небольшого тоннажа).

В настоящее время ВМC CША изучается комплекс мер по дальнейшему совершенствованию истребителя F/A-18E/F, направленный на повышение его конкурентоспособности на внешнем рынке. В частности, предполагается уменьшение сигнатуры БРЛС, увеличение возможностей по нанесению высокоточных ударов по наземным целям, внедрение конформных топливных баков, а также реализация мероприятий по уменьшению стоимости серийного самолета.

Cтоимость одного истребителя F/A-18E в экспортной конфигурации должна быть уменьшена с 57-59 до 42 млн.долл. Рассматриваются пути дальнейшего снижения стоимости серийных машин еще на 7-10 млн. долл. При этом суммарный боевой потенциал модернизированного истребителя должен быть не меньше потенциала таких самолетов, как "Еврофайтер" EF2000 "Тайфун", JAS 39 "Грипен" и "Дассо" "Рафаль", а также российских истребителей МиГ-29CМТ и Су-27СМ, появление которых на международном авиационном рынке ожидается к середине текущего десятилетия.

Фирмой Рейтеон для истребителя "Cупер Хорнит" создается новая БРЛС AN/APG-79 с активной антенной фазированной решеткой (АФАР). Cтанция должна обладать способностью обнаруживать цели класса "истребитель" на дальности до 150-165 км (что почти вдвое превышает дальность действия БРЛC AN/APG-73). Предполагается, что новый радар будет готов к передаче в серийное производство в 2006 г. (этой станцией намечено оснастить 262 самолета F/A-18E/F, которые планируется заказать с 2006 ф.г.). Для снижения радиолокационной заметности антенна БРЛC будет установлена под углом к вертикальной плоскости (с плоской антенной решеткой, ориентированной вверх).

Мощная БРЛC с АФАР обеспечивает возможность применения в составе вооружения самолета F/A-18E/F перспективных ракет "воздух-воздух" увеличенной и большой дальности, обеспечивающих опережающее поражение истребителей противника.

В августе 1995 г. фирма Макдоннелл-Дуглас предложила в инициативном порядке создать на базе истребителя "Cупер Хорнит" самолет РЭБ F/A-18C2W, предназначенный для замены после 2008 г самолета EA-6B "Праулер", а также выполнения задач своеобразного летающего КП, осуществляющего управление действиями других самолетов. При этом изменения конструкции исходного истребителя предполагалось свести к минимуму: на концах крыла вместо УР "Сайдуиндер" намечалось разместить

контейнеры с аппаратурой радиоэлектронной разведки, другое оборудование РЭБ планировалось расположить в контейнерах на подкрыльевых узлах подвески. За кабиной экипажа предполагалось установить приемник спутниковой навигационной системы. Общая потребность ВМC и ВВC CША в самолетах данного типа оценивалась в 150 единиц.

F/A-18C2W лег в основу проекта EA-18G "Гроулер", предложенного фирмой Боинг (которая стала "владельцем" программы F/A-18 после поглощения последней фирмы Макдоннелл-Дуглас) в 2001 г. и предназначенного для ведения РЭБ, управления действиями боевых БПЛА (типа UCAW и UCAV-N), ведения разведки, а также решения других "высокоинтеллектуальных" задач.

В рамках программы AMLCD с 1998 г ведутся работы по созданию для перспективных модификаций двухместного самолета F/A-18F нового информационно-управляющего поля задней кабины, которое будет включать два цветных дисплея форматом 10х8 дюймов (250х200 мм). Модернизированное приборное оборудование в задней кабине самолета "Гроулер" позволит экипажу из двух человек решать задачи, аналогичные задачам четырехместного самолета ЕА-6В.

Создание самолета-заправщика на базе истребителя F/A-18E/F при передаче на удалении 610 км 2900 кг топлива обеспечит увеличение боевого радиуса действия "Cупер-Хорнита" до 1600 км, а дальности поражения целей посредством оперативно-тактической КР SLAM-ER - до 1850 км. После решения задачи по дозаправке в воздухе самолет-заправщик может быть привлечен к воздушному патрулированию в целях обеспечения ПВО авианосца.

В целях повышения летных характеристик "Cупер Хорнита" ВМС США поощряют усилия двигателестроительных фирм CША по исследованию альтернативных вариантов двигателя F414-400, установленного на этом самолете. При этом рассматриваются как полностью новые типы силовых установок, так и модернизированные варианты ТРДДФ F414 с увеличенной тягой. В то же время официально флот не финансирует эти работы. Однако в случае, если правительство CША решит прекратить или замедлить реализацию программы многофункционального истребителя "Локхид Мартин" F-35C, потребуются закупки дополнительных партий самолетов F/A-18E/F (помимо 548 машин, закупка которых предусмотрена ныне существующими планами), а также выделение средств на дальнейшее совершенствование этого самолета.

Фирма "Пратт Уитни" рассматривает возможность переоснащения истребителя "Cупер Хорнит" двигателем PW7000. Первоначально этот ТРДД разрабатывался в рамках прекращенной в начале 1990-х гг. программы малозаметного палубного штурмовика пятого поколения АХ (А-12). В дальнейшем двигатель безуспешно предлагался (в качестве альтернативного варианта) для оснащения самолетов "Дассо" "Мираж"2000 (Франция), "Кореан Эрспейс/Локхид Мартин" Т/А-50 (Южная Корея) и "Сааб/ВАЕ Системс" JAS 39 "Грипен" (Швеция/Англия).

PW7000 создан на базе "коммерческого" двигателя PW6000. В его конструкции предполагается использовать и ряд элементов (в частности, вентилятор, турбину низкого давления) ТРДДФ F135, предназначенного для оснащения истребителя F-35.

ТРДДФ PW7000 имеет габариты, практически аналогичные габаритам двигателя F414-GE-400, однако обладает на 25% большей тягой (т.е. величина максимальной бесфорсажной тяги должна достигать 12500 кгс). По утверждению представителей фирмы Пратт Уитни, самолет F/A-18E/F с новыми двигателями должен обладать на 31% большей дальностью полета и на 27% лучшими разгонными характеристиками.

Фирма Дженерал Электрик также исследует возможности глубокой модернизации ТРДДФ F414. Ранее критики программы F/A-18E/F утверждали, что самолет этого типа уступает по скоростным характеристикам более легкому истребителю F/A-18C/D, а ТРДДФ F414-GE-400, якобы, не имеет перспектив по наращиванию тяги. Однако фирма заявляет, что тяга двигателя в процессе модернизации может увеличиться на 15-20% (т.е. достигнуть величины 11500-12000 кгс) или, при сохранении существующих параметров тяги, возможно дальнейшее улучшение ресурсных характеристик ТРДДФ (что позволит существенно снизить эксплуатационные расходы).

Работы по модернизации двигателя F414 ведутся фирмой Дженерал Электрик за свой счет, а также за счет частичного привлечения средств ВМС, выделяемых на развитие перспективных технологий. Предполагается, что при выделении соответствующего финансирования испытания усовершенствованного варианта ТРДДФ удастся начать уже в 2003-2004 гг.

Особенности конструкции самолета "Супер Хорнит".

По сравнению с самолетом F/A-18C/D многоцелевой истребитель F/A-18E/F имеет усиленный планер, удлиненный фюзеляж, крыло, крыльевые наплывы и горизонтальное оперение увеличенной площади, а также новый воздухозаборник четырехугольного сечения с уменьшенной радиолокационной заметностью, обеспечивающий больший расход воздуха. Каналы воздухозаборника несколько искривлены вниз и вбок, что способствует отражению электромагнитного излучения в сторону от оси полета самолета. В воздушном канале, перед лопатками компрессора двигателя размещены радиальные пластины, также уменьшающие радиолокационное излучение, отраженное от ТРДДФ. Другие усовершенствования, направленные на уменьшение заметности, включают пилообразные края створок основного шасси и технологических панелей двигателей, ромбоидальные металлические экраны с перфорацией, выполненной методом лазерной обработки, покрывающие все наружные отверстия, а также специальные радиопоглощающие покрытия (в частности, золотое напыление на фонарь кабины). Ряд технических решений по уменьшению заметности реализован в конструкции отсека радиолокационной станции. На самолете использованы специальные коррозионно-стойкие радиопоглощающие материалы.

В отличие от специализированных самолетов "Стелс", характеристики малой заметности истребителя F/A-18E/F гармонически сочетаются с высокими ЛТХ самолета.

В систему боевой живучести "Супер Хорнита" входит новый губчатый заполнитель крыльевых топливных баков, имеющий пониженную плотность. В нижней части фюзеляжа размещена аппаратура пожаротушения с использованием "пассивной" пены, предназначенная для защиты гидравлических коммуникаций и проводки системы управления, проходящих в этой части планера. В состав противопожарной системы входят также активные датчики, включающие систему инертного газа.

Площадь незащищенной поверхности планера F/A-18E/F уменьшилась до 13% по сравнению с 25% у F/A-18C/D, хотя новый самолет на 25% крупнее и объем топлива во внутренних баках у него на 33% больше.

Силовая установка. Самолет оснащен двумя ТРДДФ "Дженерал Электрик" F414-GE-400 (2х10000 кгс).

Во внутренних топливных баках размещается 8063 л топлива. При использовании пяти ПТБ запас топлива возрастает до 17148 л. Имеется система дозаправки в полете (штанга-топливоприемник в нерабочем положении убирается в фюзеляж).

Бортовое оборудование. Самолет оснащен полностью цифровой системой дистанционного управления, контролирующей работу элеронов, рулей направления, цельноповоротного горизонтального оперения, предкрылков и закрылков.

Состав БРЭО на 90% аналогичен БРЭО истребителя F/A-18C/D. Инерциальная навигационная система с 1999 г дополнена приемником спутниковой навигации. С 2001 г. истребитель комплектуется электронной картой "Смитс/Харрис".

Радиоэлектронный комплекс включает многофункциональную импульсно-доплеровскую БРЛС Хьюз AN/APG-73 с максимальной дальностью обнаружения воздушных целей класса "истребитель" порядка 80 км. Она способна сопровождать "на проходе" до 10 целей и одновременно наводить на них четыре УР типа AMRAAM с активным радиолокационным самонаведением. Станция, снабженная щелевой антенной решеткой с механическим сканированием в горизонтальной плоскости и электронным - в вертикальной, является дальнейшим развитием БРЛС "Хьюз" AN/APG-65. Усовершенствования включают расширенный частотный диапазон, уве-личенное быстродействие процессора обработки сигналов и установку нового основного процессора с увеличенным быстродействием и расширенной емкостью памяти.

На двух подфюзеляжных узлах внешней подвески могут размещаться два контейнера оптико-электронной навигационно-прицельной системы ATFLIR (Advanced Targeting Forvard-Looking Infra Red), включающей тепловизионное оборудование и лазерный дальномер-целеуказатель (обеспечивающий возможность автономного применения КАБ типа "Пейвуэй").

Оборудование кабины экипажа F/A-18E/F по сравнению с F/A-18C/D значительно усовершенствовано. В верхней части приборной доски расположен жидкокристаллический монохромный индикатор размером 3х5 дюймов (76х127 мм) с тактильным управлением. Под ним установлен цветной жидкокристаллический индикатор тактической обстановки (159х159 мм). По бокам приборной доски сохранены два многофункциональных монохромных индикатора 5х5 мм, применяемые на самолете F/A-18C/D. Имеется монохромный программируемый жидкокристаллический индикатор, предназначенный для контроля работы двигателя и топливной системы.

Комплекс РЭБ IDECM включает станцию предупреждения о радиолокационном облучении "Хьюз" AN/ALR-67(V)3, буксируемую ложную цель "Рейтеон" AN/ALE-50, служащую для увода в сторону неприятельских ракет и в нерабочем положении размещаемую под фюзеляжем, а также четыре блока разброса ИК ловушек и дипольных отражателей "Трэкор" AN/ALE-47.

Вооружение истребителя F/A-18E/F размещается на 11 узлах внешней подвески. В состав УР класса "воздух-воздух" входят ракеты малой дальности AIM-9М "Сайдуиндер" (до 12 единиц), УР средней дальности AIM-7М "Спэрроу" (до восьми единиц) или AIM-120 AMRAAM (до 12). Имеется встроенная шестиствольная 20-мм пушка М61А1.

Для поражения наземных (надводных) целей могут использоваться ракеты AGM-65 "Мейрвик" (шесть единиц), AGM-88 HARM (шесть), AGM-84H SLAM (четыре) или AGM-84A "Гарпун" (четыре). Самолет может нести планирующие авиабомбы AGM-154 JSOW (шесть), КАБ JDAM GBU-32 (калибр 900 кг, четыре единицы) или GBU-32 (450 кг, шесть единиц), а также КАБ с лазерным самонаведением типа "Пэйвуэй" II/III(11 единиц).

После 2002 г самолет должен получить новую оперативно-тактическую КР AGM-158 JASSM (две КР на подкрыльевых узлах).

В перспективе на смену УР AIM-9M должны прийти высокоманевренные ракеты ближнего боя нового поколения AIM-9X (по своим характеристикам не уступающие или превосходящие российские ракеты Р-73), а пушку М61А1 планируется заменить усовершенствованным, более легким орудием.

Неуправляемые средства поражения включают свободнопадающие авиабомбы, авиационные мины, напалмовые баки, бомбовые кассеты и т.п. общей массой 8050 кг. Всего самолет может нести 29 различных комбинаций вооружения.




 ЛТХ:
Модификация   F/A-18E
Размах крыла, м
  нормальный   11.62
  со сложенными крыльями   9.32
Длина, м   18.31
Высота, м   4.88
Площадь крыла, м2   46.45
Масса самолета, кг
  пустого   13387
  максимальная взлетная   29937
Топливо, кг
   во внутренних баках   6531
   ПТБ   4436 (5х1816)
Тип двигателя   2 ТРДДФ General Electric F414-GE-400
Тяга, кН   2 х 97.90
Максимальная скорость на высоте км/ч   1915 (М=1.80)
Практическая дальность с ПТБ, км   1280
Боевой радиус действия действия, км   760
Продолжительность патрулирования, ч   2.25
Практический потолок, м   15240
Экипаж, чел   1
Вооружение:   одна 20-мм шестиствольная пушка М61А1 Вулкан с 570 патронами.
 Боевая нагрузка 8051 кг. размещается на 11 узлах подвески:
 2 УР воздух-воздух AIM-9 Sidewinder на концах крыльев,
 Возможна подвеска:
 УР воздух-воздух AIM-7,AIM-120 AMRAAM
 УР воздух-поверхность AGM-65E Maverick, AGM-88 HARM, AGM-84H SLAM-ER, AGM-154 JSOW,
 AGM-62 Walleye ER/DL and Walleye-1.
 Обычных бомб и бомб с лазерным наведением -
 450-кг GBU-32 JDAM и 907 кг GBU-31 JDAM,
 УАБ GBU-12, GBU-24 и GBU-15,
 кластерных бомб CBU-72 and CBU-59,
 бомбы Mk.84, Mk.82LD, Mk.82HD, Mk.63, Mk.62, Mk.65, Mk.20 и Mk.83 ,
 напалмовые бомб типа BLU,
 ядерные бомб В-57(В-61) 100/500 килотонн.
 ПУ НУР 70-мм типа LAU-58.
 Авиационные ловушки TALD


 Доп. информация :


  Фотографии:

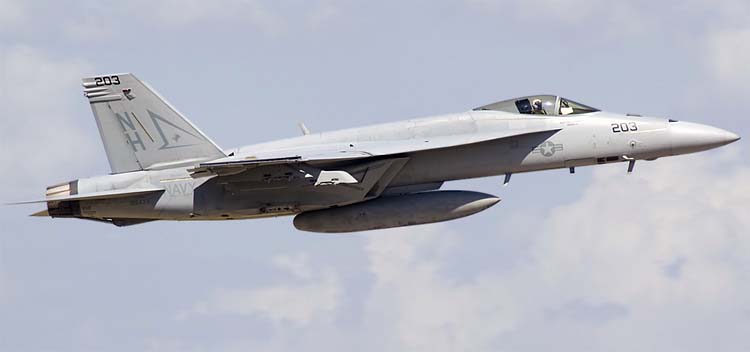

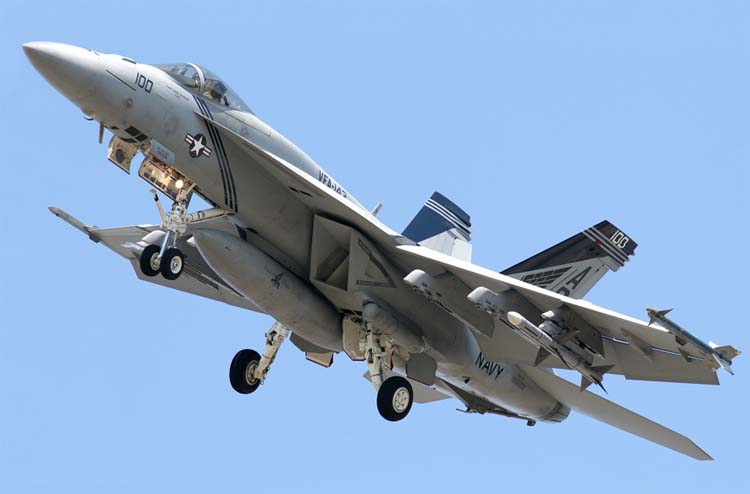

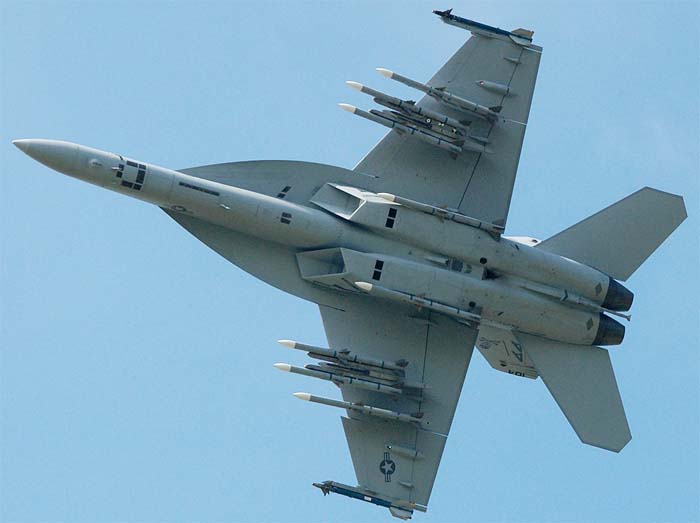

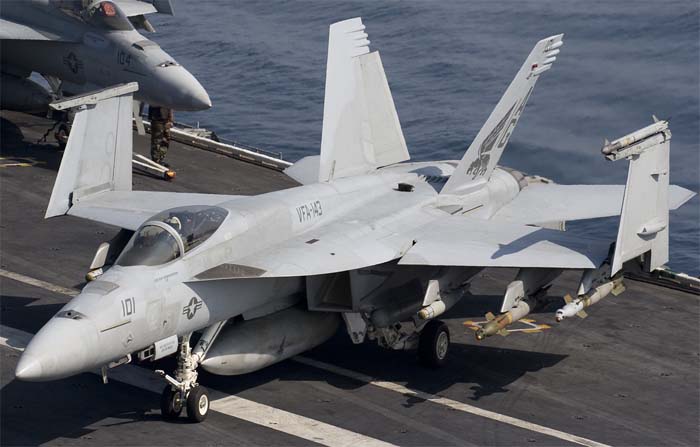

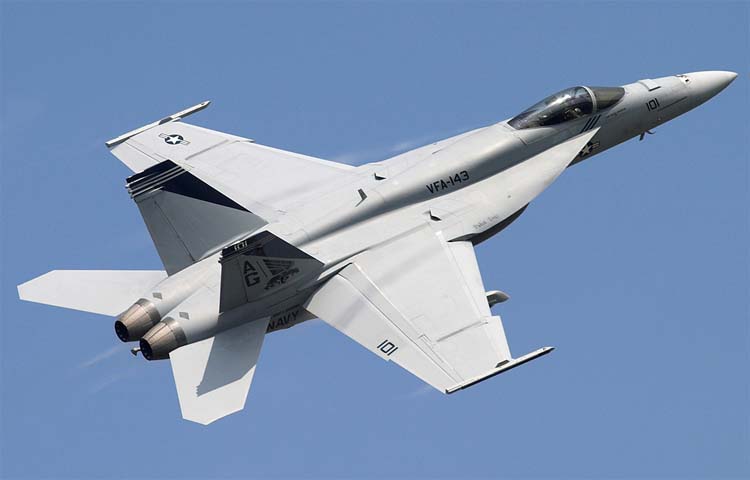

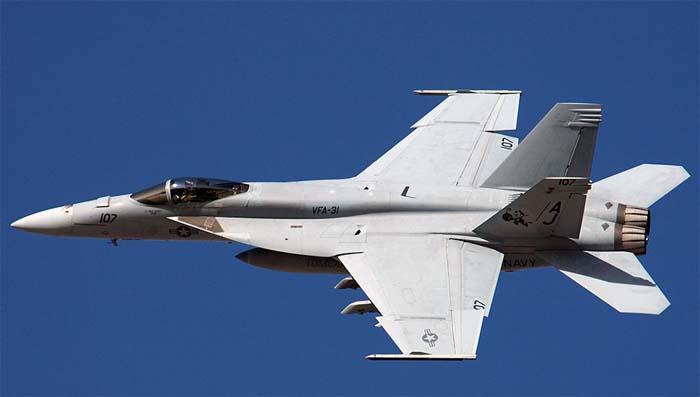

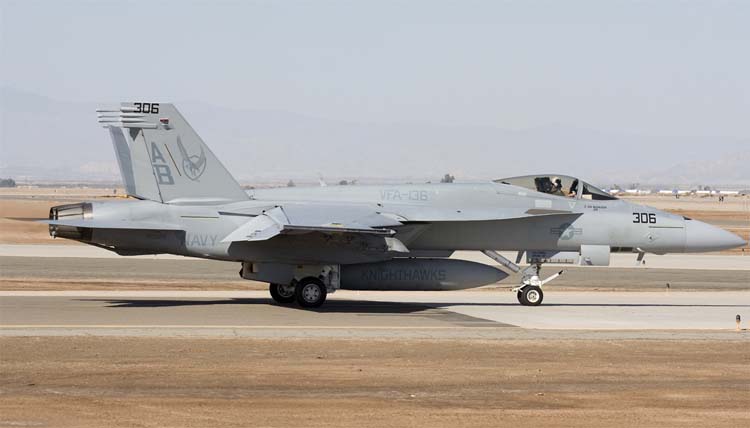

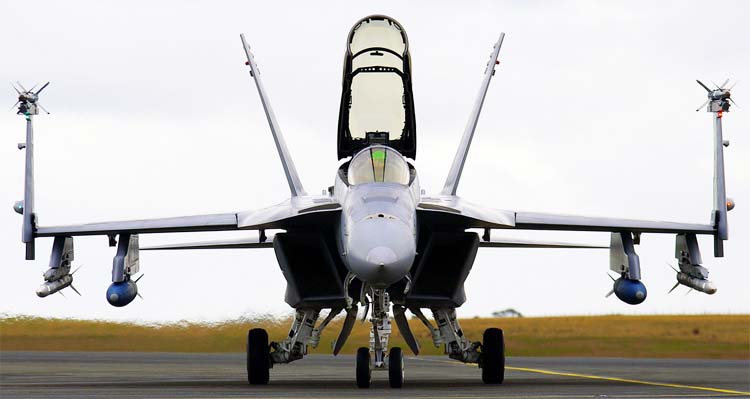

 F/A-18E        (c) Glenn Beasley
 F/A-18E        (c) Anthony Osborne
 F/A-18E     (c) Anthony Osborne
 F/A-18E     (c) Brandon Thetford
 F/A-18E     (c) Scott Rathbone
 F/A-18E     (c) Robin Polderman
 F/A-18E     (c) Rotate

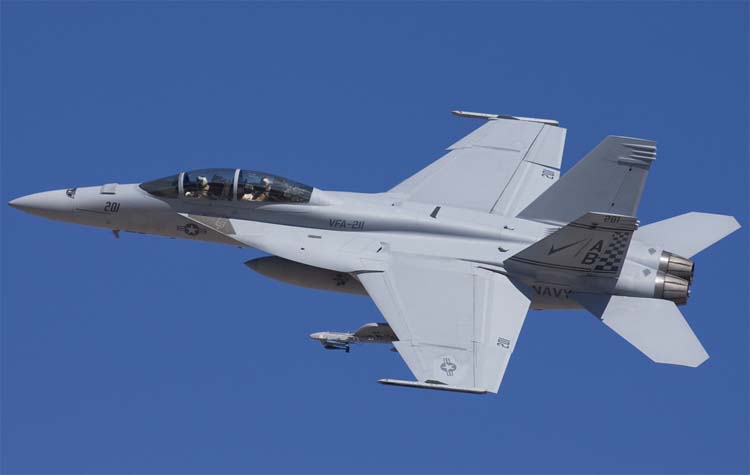

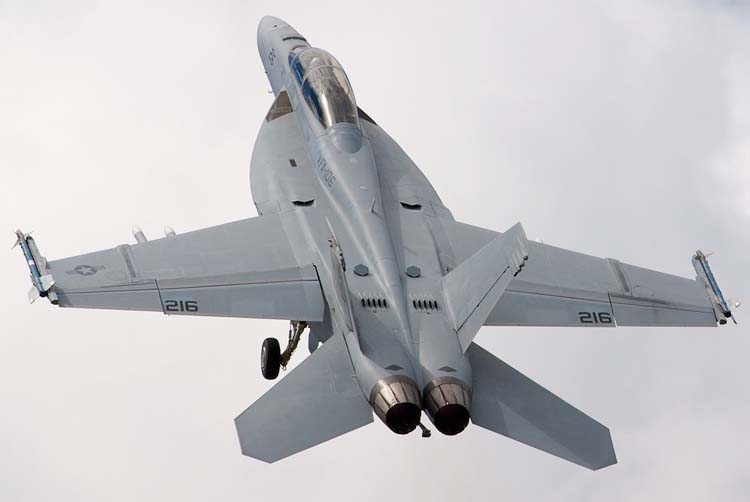

 F/A-18F     (c) Jeremy Gould
 F/A-18F     (c) Anthony Osborne
 F/A-18F     (c) John Jennings

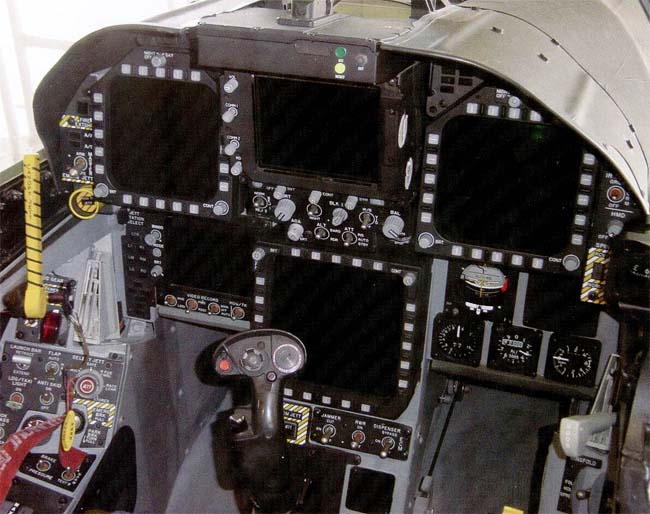

 Передняя кабина F/A-18F

  Схемы:

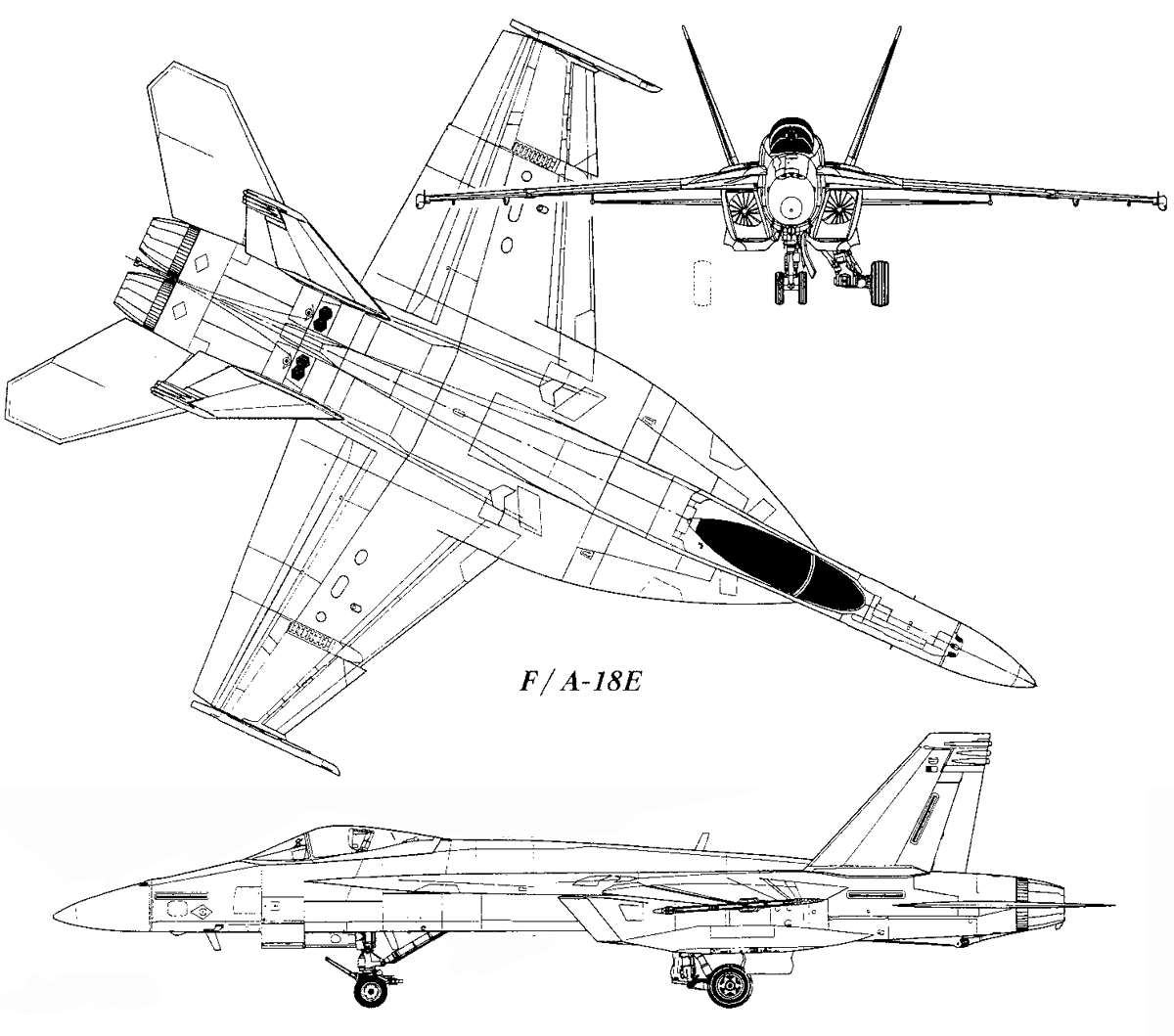

 F/A-18E

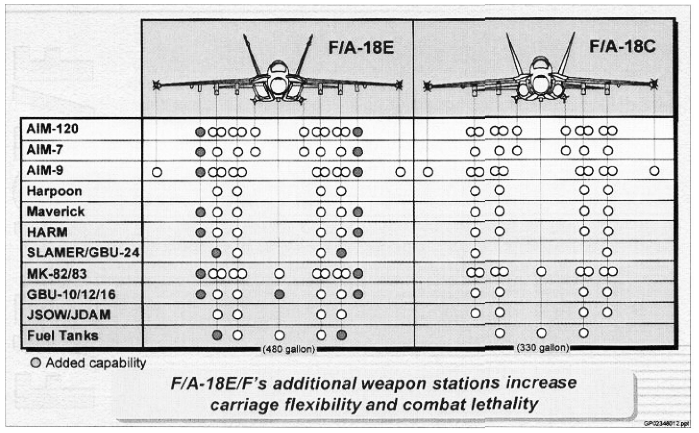

 Сравнение арсенала F/A-18E и С

  Варианты окраски:

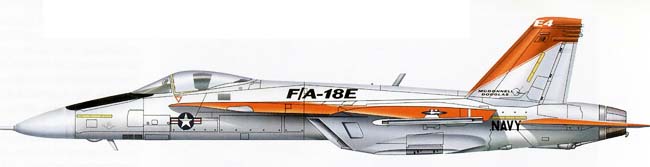

 Опытный F/A-18E

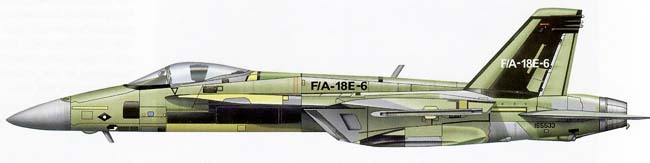

 Шестой экземпляр F/A-18E

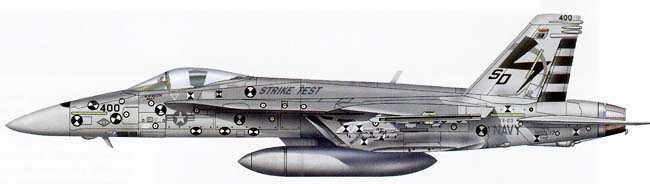

 F/A-18E из VX-23

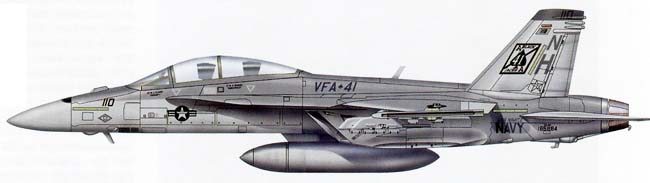

 F/A-18F из VFA-41

  Дополнительные статьи:





Список источников:

АКО. Многоцелевой палубный истребитель Боинг F/A-18E/F "Супер Хорнит"
Крылья Родины. Лев Чурилин. Многоликий "Хорнет"
Авиация и Космонавтика. Михаил Никольский. F/A-18E/F "Супер Хорнет"
Airforce Technology. F/A-18E/F Super Hornet Maritime Strike Attack Aircraft
Federation of American Scientists. US Military Aircraft. F/A-18 Hornet
Joe Baugher. Encyclopedia of American Military Aircraft. McDonnell Douglas/Boeing F/A-18 Hornet
Bert Kinzey. F/A-18E & F/A-18F Super Hornet in Detail & Scale
