главная послевоенная авиация истребители
   И-7

Разработчик: ОКБ Микояна,Гуревича
Страна: СССР
Первый полет: 1957
Тип: Истребитель-перехватчик
  ЛТХ     Доп. информация



Предвидя возможные проблемы с новым двигателем ВК-3 в ОКБ-155 под ту же систему "Ураган-1" начали проектировать новый истребитель-перехватчик, который получил название И-7У (соответствующее постановление Совета Министров СССР вышло 28 марта 1956 года, а приказ МАП был выпущен б июня того же года). Для него выбрали уже созданный в опытном образце мощный турбореактивный двигатель конструкции А. М. Люльки АЛ-7Ф. Летные испытания последнего уже проводились на новом опытном фронтовом истребителе С-1, созданном в ОКБ-51 главного конструктора П. 0. Сухого.

Согласно вышеназванным постановлениям новый истребитель-перехватчик должен был строиться в двух вариантах - И-7У и И-7К. Первый требовалось предъявить на госиспытания в IV квартале 1956 года, второй - в I квартале следующего года На первом опытном экземпляре (И-7У) предполагалось использовать пушечное и неуправляемое ракетное вооружение, на втором (И-7К) - только ракетное: два управляемых снаряда К-б или вместо них два блока с восемью снарядами АРС-57 в каждом, кроме того в крыле дополнительно могли устанавливаться четыре автомата с четырьмя снарядами АРС-57 в каждом.

Здесь стоит напомнить, что еще в начале 50-х годов вышло несколько правительственных постановлении о создании управляемого ракетного авиационного вооружения для авиационных комплексов перехвата воздушных целей. Проектирование снарядов было поручено одновременно нескольким конструкторским бюро. Так в ОКБ-2 (Министерства оборонной промышленности) под руководством П. Д. Грушина создавались ракетные системы К-5, К-б и К-51, в 0КБ-134 И. И. Торопова системы К-75 и К-7 (в вариантах К-7л с управлением по лучу радиолокатора и К-7с с головкой самонаведения), в ОКБ-4 (МОП) М. Р. Бисновата система К-8 (также в двух вариантах с управлением по лучу и самонаведением). Постановление Совета Министров СССР об испытании этих систем в составе ряда авиационных комплексов вышло 30 декабря 1954 года.

Эскизный проект И-7У был закончен 23 июля 1956 года и утвержден А. И. Микояном 21 августа. Самолет представлял собой среднеплан с крылом стреловидностью 55° и носовым цилиндрическим воздухозаборником с центральным телом в виде конуса, в котором размещалась антенна РЛС. Вооружение состояло из двух пушек НР-30 (с боезапасом по 80 снарядов на каждую), расположенных в корне крыла, но более "прижатых" к фюзеляжу. Самолет дополнительно мог нести 16 неуправляемых снарядов АРС-57 в четырех блоках под крылом. Под фюзеляжем мог подвешиваться дополнительный топливный бак. Пилот защищался бронеплитой, установленной спереди, бронезаголовником и передним бронестеклом (общий вес брони составлял 59,8 кг). В нижней части фюзеляжа (в районе стыка с крылом) на уровне передней кромки крыла устанавливались два тормозных щитка. Основное радиооборудование перехватчика состояло из радиолокационной станции "Алмаз", станции системы наведения на цель "Лазурь", радиостанции РСИУ-4В, аппаратуры системы слепой посадки ОСП-48 (в составе автоматического радиокомпаса АРК-5, сопряженного с аппаратурой управления полетом, радиовысотомера РВ-5 и маркерного приемника МРП-48П), аппаратуры "Глобус-2" и запросчика-ответчика СРЗО-2 ("Хром-Никель"). Контроль за стрельбой осуществлялся фото-кинопулеметом СШ-45. Электропитание осуществлялось от генераторов ГС-12Т и СГО-8Г, а также преобразователя ПО-750 и двух аккумуляторов 15СЦС-45. Как и в самолете И-ЗУ, на И-7У применялся автопилот АП-Зб, предназначенный специально для работы в системе "Ура-ган-1". Летные характеристики самолета рассчитывались под двигатель АЛ-7Ф с номинальной тягой 6300 кг, тягой на максимальном режиме 7500 кг и на форсаже 10 000 кг.

И-7К отличался конструкцией носовой части фюзеляжа (до рамы-шпангоута № б), размещением оборудования и вооружения. С самолета снимались узлы крепления пушек (ниши под них закрывались обтекателями), а отсеки для патронных ящиков использовались для установки дополнительного оборудования. На этом варианте перехватчика предполагалось установить РЛС "Алмаз-3" и вычислитель ПВУ-67 (разработанный в ЦКБ-589 МОП). Как уже упоминалось выше, вооружение самолета состояло из двух ракет К-б, подвешиваемых на пусковых устройствах АПУ-9 (конструкции ОКБ-81). В крыле дополнительно могли устанавливаться четыре автомата с неуправляемыми снарядами АРС-57 (по четыре в каждом). Эскизный проект И-7К был завершен 23 августа и утвержден Микояном 28 августа.

Неожиданно сложилась судьба перехватчика И-7У. Первый полет совершил на нем 22 апреля 1957 года Г. К. Мосолов. 21 июня в 13-м полете при посадке было повреждено крыло, и самолет до середины января

1958 года находился в ремонте. В следующих шести полетах были сняты летные характеристики, которые просто озадачили конструкторов. Расчетной скорости в 2300 км/ч на высоте 11000 м получить не удалось. Более того, реальная максимальная скорость оказалась почти на 900 км/ч ниже и составляла 1420 км/ч. Причина оказалась простой: двигатель АЛ-7Ф недодавал заявленную мощность (эти двигатели, выпущенные малой серией, имели реальную тягу на максимальном режиме 6850 кг, а на форсаже 8800 кг), кроме того он имел большой расход топлива и невысокую надежность. Тем не менее, даже при таком двигателе, результаты испытаний можно расценивать как полную неудачу.

12 февраля по указанию Генерального конструктора летные испытания были прекращены, а машину отправили на завод для "хирургической" операции - переделки в другой тип. Второй опытный экземпляр перехватчика И-7К строить уже не стали.

Перехватчики И-ЗУ и И-7У положили начало семейству "тяжелых" МиГов. Тяжелых по сравнению с более легкими фронтовыми истребителями типа Е-2, Е-4 и Е-5, вес которых не превышал 6300 кг. Остается удивляться разведслужбам НАТО, которые умудрились не заметить эти интересные изделия ОКБ А. И. Микояна и, соответственно, не присвоить им свои традиционные кодовые обозначения.



 ЛТХ:
Модификация   И-7У
Размах крыла, м   9.98
Длина, м   18.28
Высота, м
Площадь крыла, м2   31.90
Масса, кг
  пустого самолета   7347
  нормальная взлетная   9600
  топлива   2000
Тип двигателя   1 ТРД АЛ-7Ф
Тяга, кгс   1 х 9215
Максимальная скорость, км/ч   2300
Практическая дальность, км
  без ПТБ   1505
  с ПТБ   2004
Практический потолок, м   19200
Макс. эксплуатационная перегрузка   9
Экипаж, чел   1
Вооружение:   две 30-мм пушки НР-30 (боезапас 160 патронов)


 Доп. информация :


  Чертеж "Микоян,Гуревич И-7/И-75"
  Фотографии:

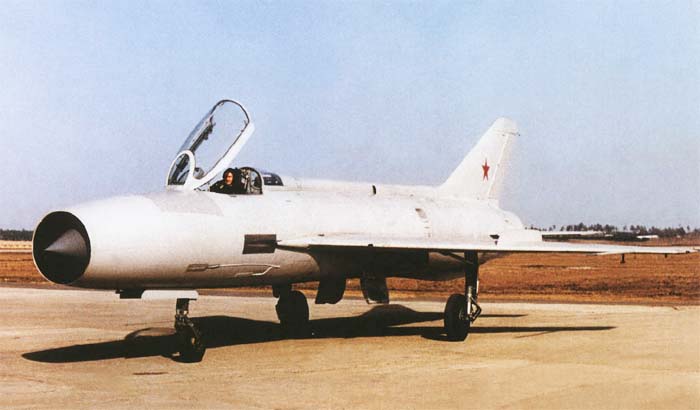

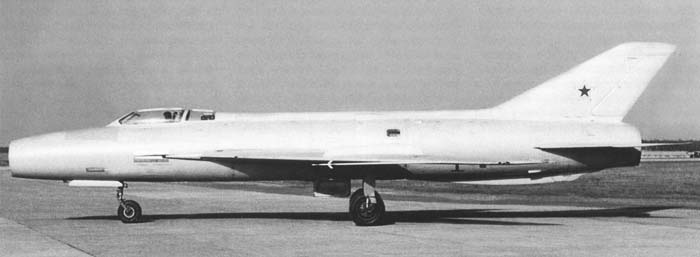

 И-7У

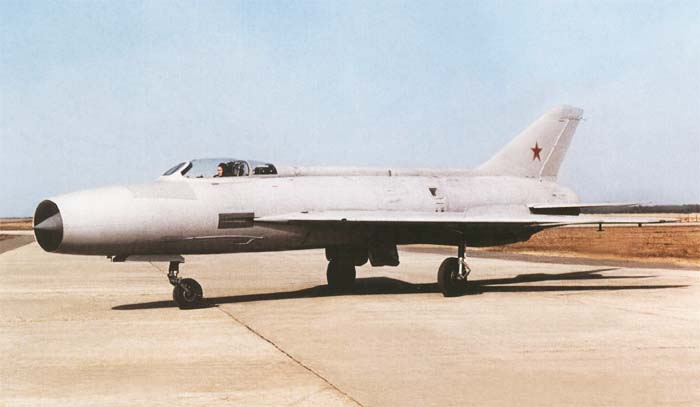

 И-7У

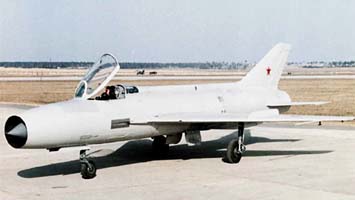

 И-7У

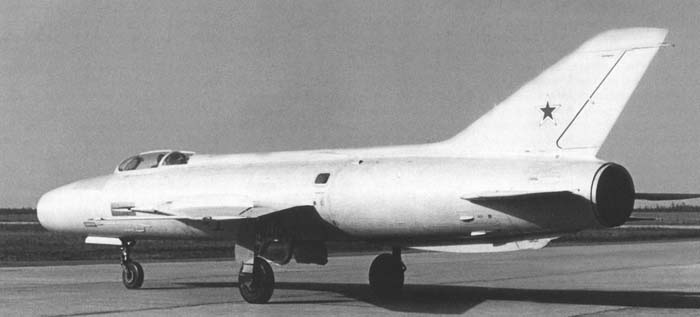

 И-7У

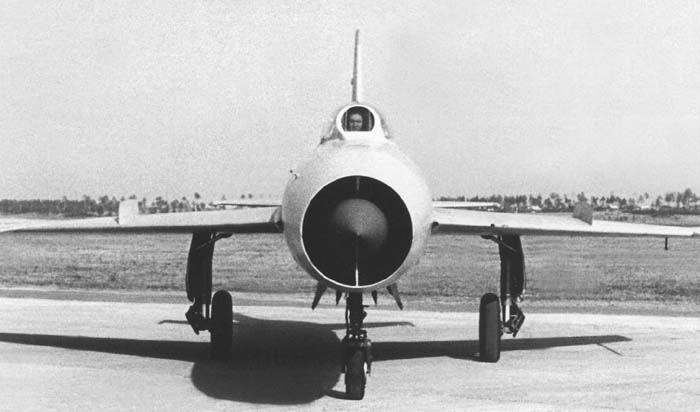

 И-7У

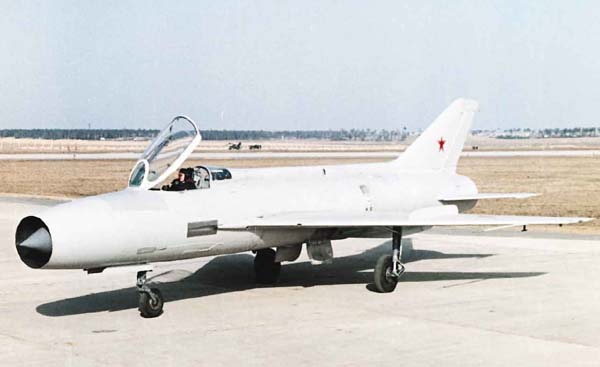

 И-7У

  Схемы:

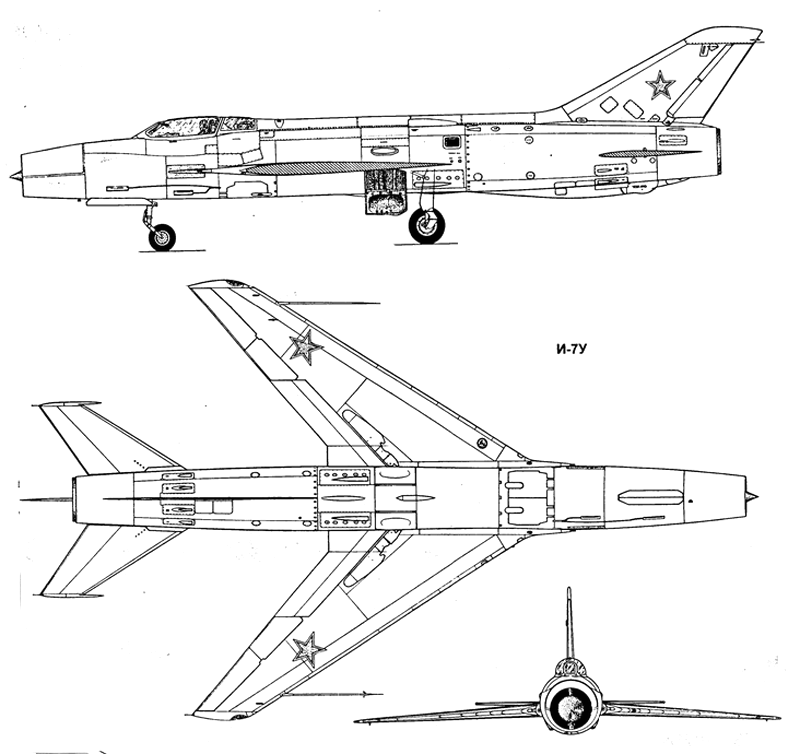

 И-7У

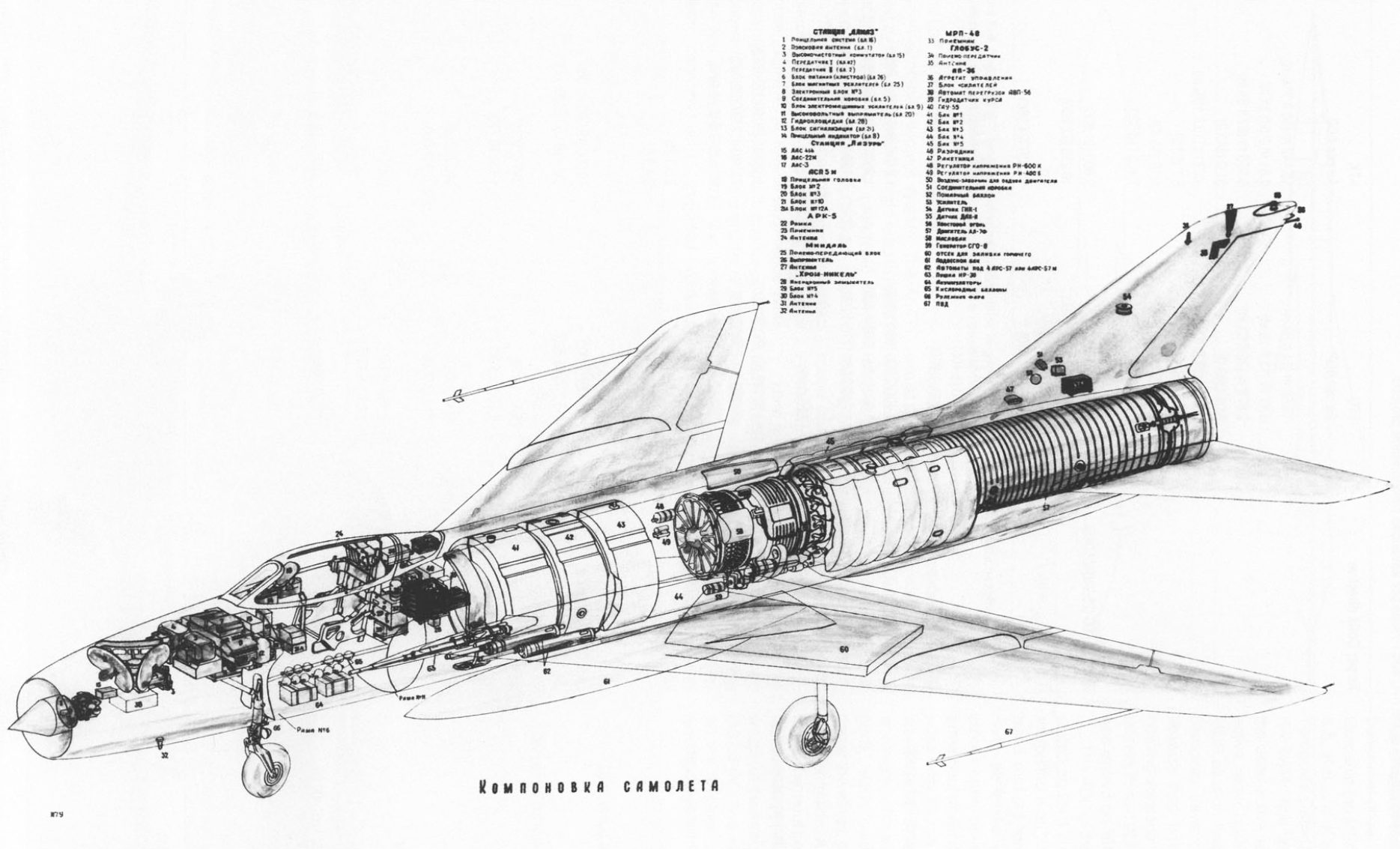

 Компоновочная схема







Список источников:

Авиация. Ефим Гордон. "Нестандартные" МиГи
Крылья России. История и самолеты ОКБ "МиГ"
Крылья Родины. Ефим Гордон. "Тяжелые" МиГи
История конструкций самолетов в СССР 1951-1965гг.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
Midland. Red Star. Yefim Gordon. Soviet Heavy Interceptors
