Chengdu J-20 (J-XX) представляет собой большой (длина 21-23м) и тяжелый (взлетный вес 35-40 тонн) истребитель схемы "утка". Он имеет треугольное в плане крыло с наплывами и цельноповоротное переднее горизонтальное оперение (ЦПГО). Вертикальное оперение - двухкилевое, с наклоненными в стороны цельноповоротными килями и с подфюзеляжными гребнями. Схема такая же, как у "1.44", и размеры почти одинаковы. Но есть и отличия в деталях. МиГ имел крыло большей площади, что обеспечивало ему меньшую удельную нагрузку на крыло и лучшую маневренность. Кили китайца развалены в стороны, чего не было у нашего самолета. Зато такие очертания были в проектах, которые прорабатывали на МиГе после неудачи с "1.44", в частности, на "1.46". Конфигурация наплывов крыла тоже явно своя, как и форма килей и переднего оперения. Носовая часть фюзеляжа выглядит срисованной у американского F-22A. Воздухозаборники явно скопированы у "злосчастного" F-35.Фонарь кабины выполнен по перспективной беспереплетной схеме и скопирован у американцев. Получился весьма некрасивый самолет, слепленный из решений разных поколений, стран, конструкторских школ. В общем, эдакий "летающий Франкенштейн", которому пришили американскую "морду" к российскому "телу". Пришили, причем, китайскими нитками и иглой из настоящего китайского металла. Со всеми вытекающими последствиями.

Вместе с аэродинамикой неудачника "1.44" китайский самолет приобрел и его проблемы, которые китайцам придется решать самостоятельно.Аэродинамическая схема с передним оперением для самолета, претендующего на малозаметность, является изначально ошибочной. Переднее оперение и само создает проблемы с малозаметностью, да еще и увеличивает сопротивление воздуха, снижая дальность полета. Использование подфюзеляжных гребней может порадовать лишь радиолокационные станции противника, такие гребни тоже увеличивают радиолокационную заметность самолета. Особенно забавным выглядит использование на тяжелом самолете, который должен стать главной ударной силой ВВС, воздухозаборников от малоскоростного F-35, который на большой сверхзвук и не рассчитывался. Хотя размеры воздухозаборников и позволяют установку более мощных двигателей - их форма просто не позволит J-20 достичь скоростей более 1.6 скорости звука. Вероятно, его максимальная скорость составит не более 1.5М (скоростей звука) на большой высоте. Это 1600 км/ч. О крейсерском сверхзвуке придется тем более забыть - этот самолет даже с более мощными двигателями не сможет выйти в бесфорсажном режиме за скорость звука. Такое ощущение, что перекопировали просто не думая, раз есть у конкурентов - значит, перспективно, надо сделать и нам точно так же.

Гидросистема самолета, судя по фотографиям, не рассчитана под повышенные давления, как это сделано на настоящих истребителях пятого поколения - Т-50 и F-22A. Из-за этого масса и размеры гидроприводов получаются велики, что влечет перетяжеление конструкции. Решения же по цельноповоротным килям и по отсекам для уборки шасси вообще влекут сомнения в адекватности их разработчиков. Отечественные специалисты над этими решениями откровенно посмеиваются.

Пока не слышно и не видно никаких реальных достижений в области создания радиолокационных станций достойного уровня, с активными фазированными антенными решетками. Определенное сотрудничество с российскими разработчиками в этой области велось несколько лет назад, но затем, похоже, было свернуто. Ведь России невыгодно помогать создавать радар для конкурента своему истребителю поколения 4++ Су-35, который надеются продать и в Китай.

Но самое страшное для китайцев - не в этом. Для самолета нет своих двигателей. Перспективный двигатель 5-го поколения WS-15 существует лишь в мечтах и далеких планах. Имеющийся собственный двигатель 4-го поколения WS-10A неработоспособен. Он обладает отвратительной динамикой и низкой устойчивостью на разных режимах работы, что необходимо истребителю. И он имеет околонулевой ресурс - 25-40 часов, вместо требуемых 400-800 часов. Решение его проблем пока находится вне поля возможностей китайской промышленности. У КНР нет ни нормальных лопаток для авиадвигателей, ни многого другого. И цифровая система управления мотором неспособна увеличить ресурс. Ставить такой двигатель на самолет просто страшно, если в паре с ним нет нашего АЛ-31Ф. Потому он не устанавливается даже на клон Су-27СКК, истребитель J-11B, что, вкупе с другими проблемами, ставит на будущем самолета крест. Существует и более мощная модификация WS-10G. Но ее ресурс может оказаться еще меньше. У китайцев есть два экземпляра J-20, причем с одинаковыми бортовыми номерами - местная экзотика для отвода глаз. На одном стоят китайские двигатели, он, похоже, и взлетел. Но основную нагрузку будет нести второй самолет, на котором стоят наши АЛ-31ФН, поставляемые для истребителей J-10. А самолет с отечественными моторами будет простаивать в ангаре, свою функцию он выполнил. Нижнее расположение агрегатных коробок АЛ-31ФН, кстати, не позволяет китайцам сделать нормального размера отсеки для оружия в "брюхе" своего "мастодонта" под моторами. Но, возможно, отсек оружия поместится между ними. Но на первых летных самолетах никакого отсека оружия не видно.

Тяговооруженность J-20 мала, и он явно отстает по ней и от Т-50, и от F-22A и от Су-35С и Су-30. Шансов на то, что для J-20 Россия продаст более мощные двигатели хотя бы переходного к следующему, поколения, такие, как "117С", близки к нулю. Разве что - внутри солидной партии Су-35. Но, конечно, возможны варианты - Россия может поставить двигателей больше, чем самолетов, если сделка будет заключена. И закрыть глаза на то, что часть их используется не по назначению. Но проблемы китайцев это не решит. Пока не будет надежного и мощного своего двигателя - любые разработки по новому поколению есть детские забавы.

Вывод - получается тяжелый, габаритный, немалозаметный самолет с низкой маневренностью и тяговооруженностью, к тому же, неспособный достичь больших скоростей в 2 и более скоростей звука.

Ну и куда такой самолет сгодится? Для перехватчика не хватит скорости, для истребителя завоевания превосходства в воздухе слишком велик, тяжел и неманеврен. Размеры носовой части солидные, но поставить туда в качестве РЛС нечего. Ударный самолет сделать можно, да только неизвестно, поместится ли во внутренние отсеки вооружение для поражения наземных целей, ведь оно весьма объемно. В нынешем виде J-20 может стать просто демонстратором устаревших на 10-15 лет технологий, которые вряд ли приведут к созданию на его базе китайского боевого самолета-истребителя 5-го поколения (в КНР называемого 4-м поколением). На прототип пятого поколения он не тянет никак. Китайцам еще предстоит пройти эту дорогу, и она будет долгой.

ЛТХ:

Модификация	J-20
Размах крыла, м	12.88
Длина, м	20.30
Высота, м	4.45
Площадь крыла, м2	78.00
Масса, кг
пустого самолета	19391
норммальная взлетная	32092
максимальная взлетная	36288
Тип двигателя	2 ТРДДФ WS-10G
Тяга, кгс	2 х 14470
Максимальная скорость , км/ч	2600 (М=2.00)
Крейсерская скорость , км/ч
Практическая дальность, км	5500
Практический потолок, м	20000
Экипаж, чел	1
Вооружение:	одна 30-мм пушка 8 узлов подвески в двух подфюзеляжных отсеках для УР PL-15 или УАБ и два боковых отсека по 2 узла подвески с УР PL-10

Доп. информация :

Фотографии:

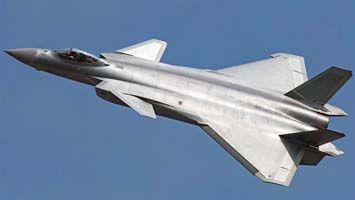

Демонстратор J-20

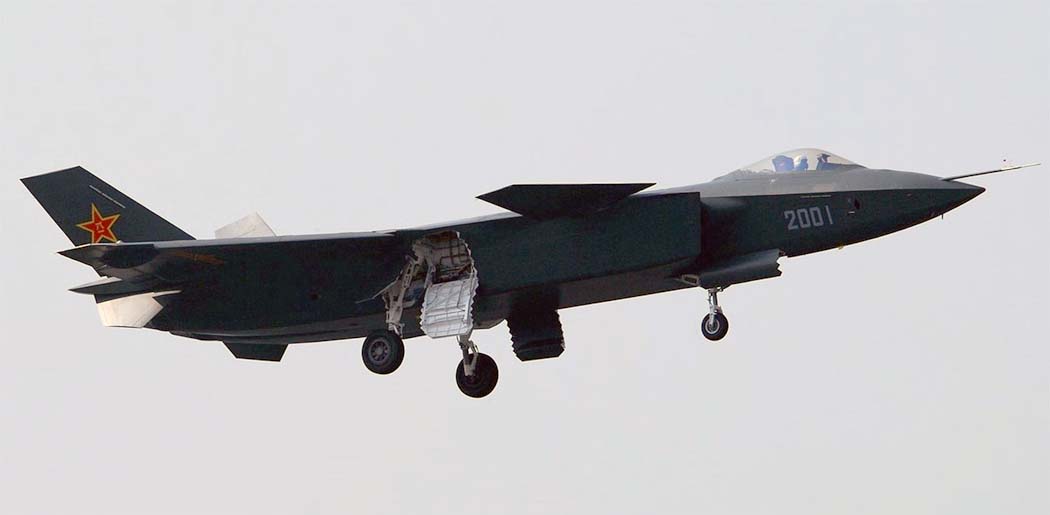

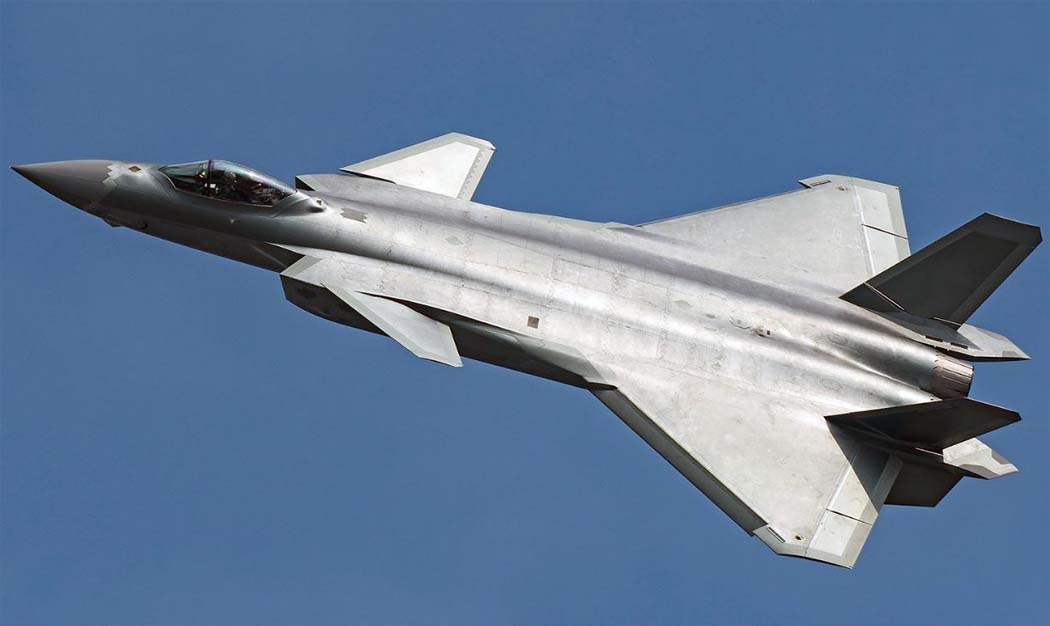

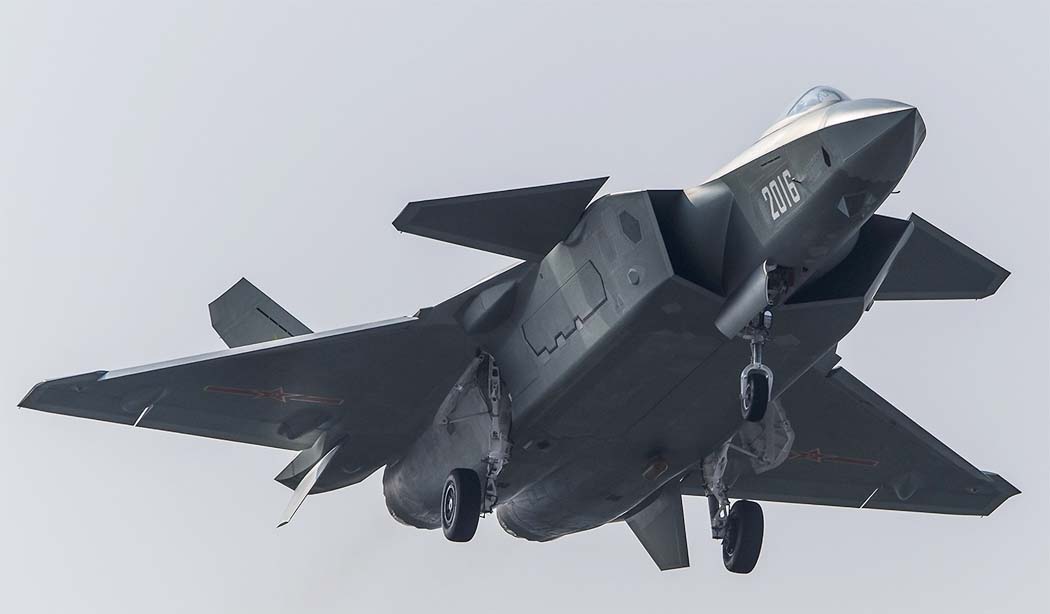

J-20

J-20

J-20

J-20

J-20

J-20

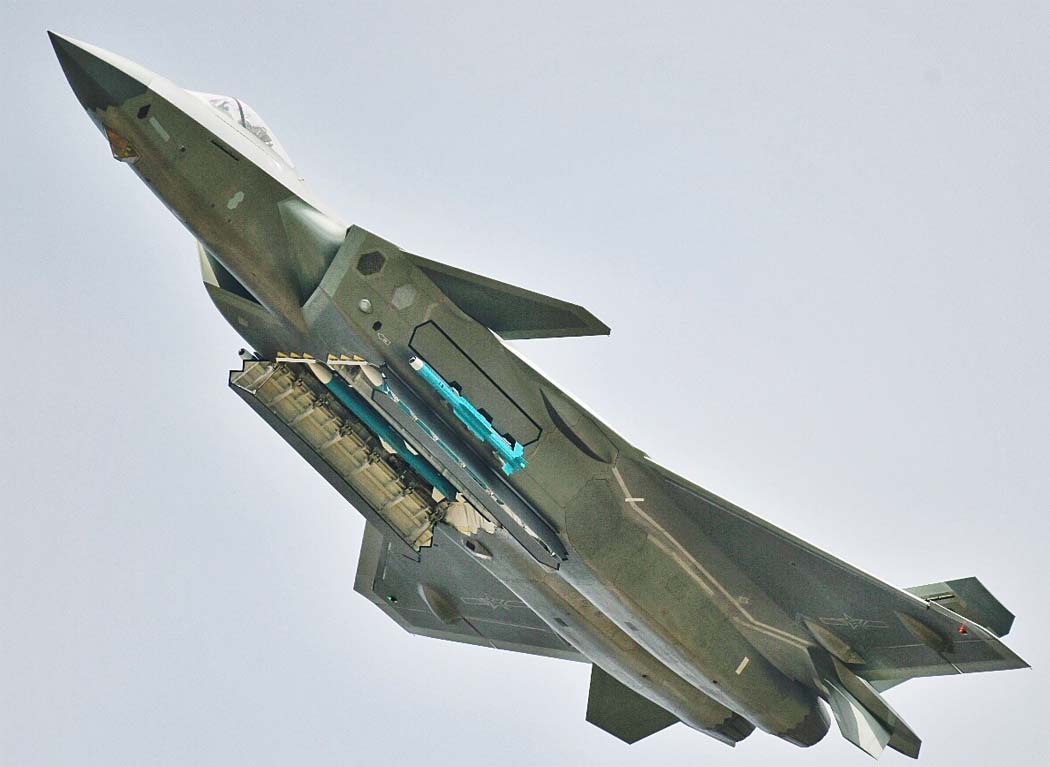

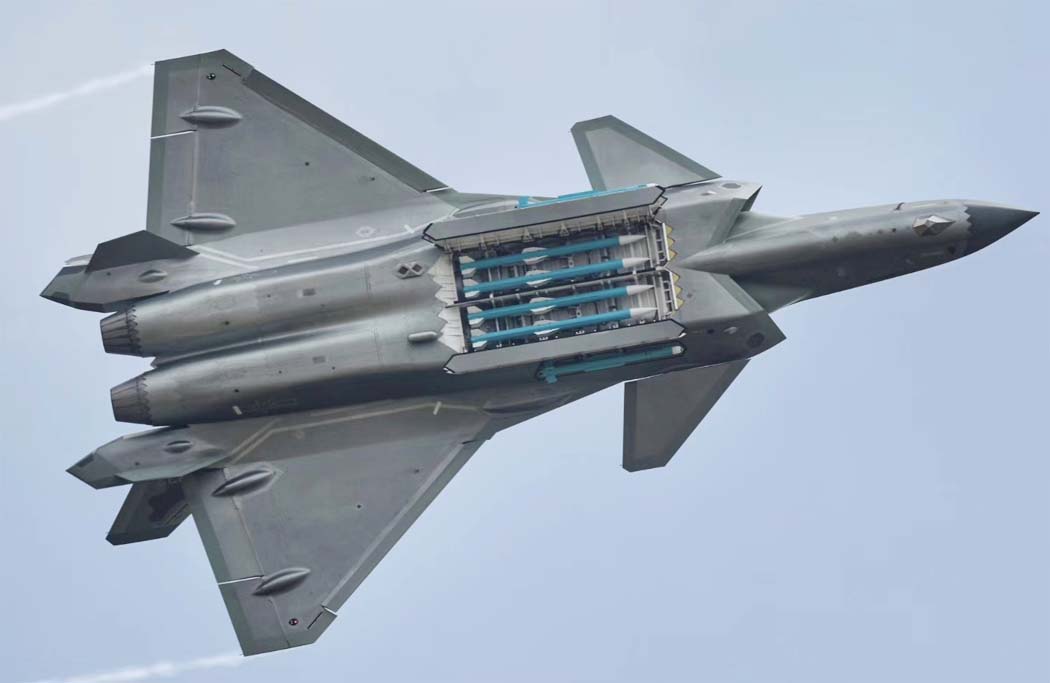

J-20 с ракетами PL-10 и PL-15

J-20 с ракетами PL-10 и PL-15

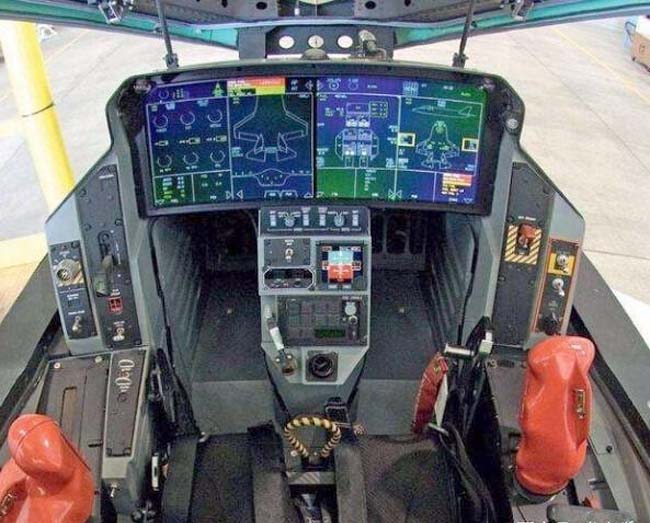

Кабина пилота J-20

Схемы:

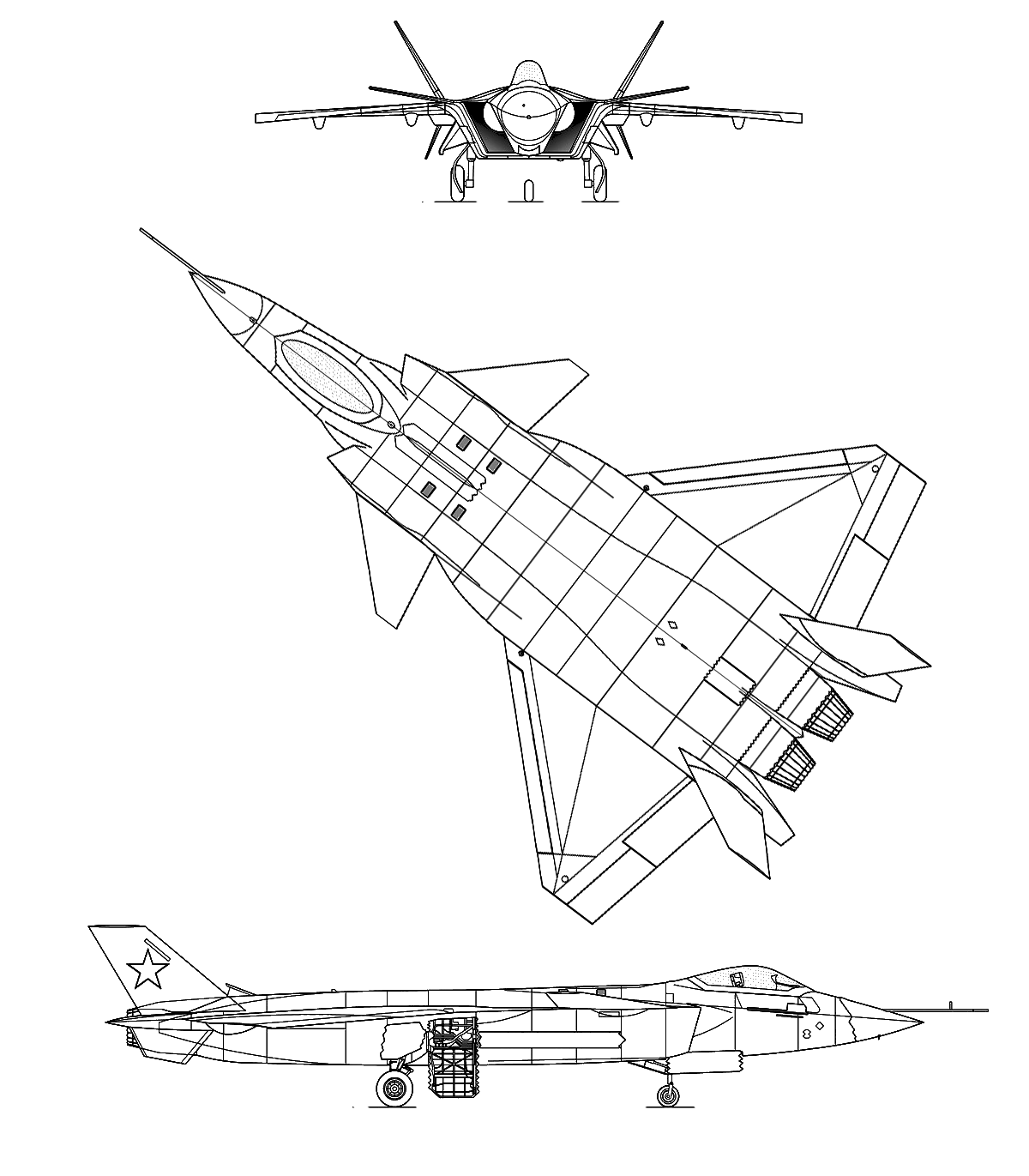

J-20 (с) Паралай

J-20

J-20

J-20

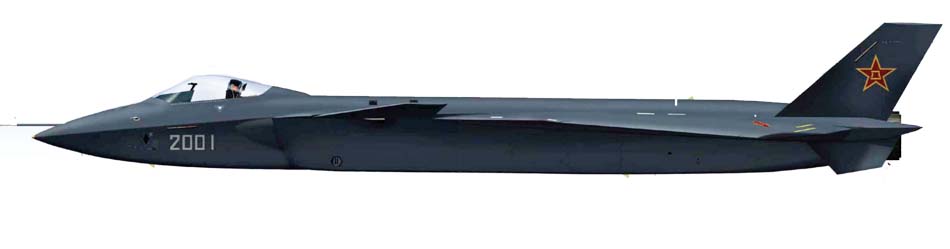

Варианты окраски:

J-20
