   J.35F/J Draken

Разработчик: SAAB
Страна: Швеция
Первый полет: 1988
Тип: Истребитель-перехватчик
  ЛТХ     Доп. информация



Последней модификацией J.35 Draken была модель J.35F Darken,  разработанная по заказу ПВО Швеции. От модели J.35D эта машина отличалась радаром большей мощности, системой  управления огнем на встречно-перекрестных курсах и инфракрасными приборами наведения ракет "воздух-воздух" Rb.28 Falcon.

В конце 1980-х годов было принято решение модернизировать 64 машины J.35F до стандарта J.35J Draken и укомплектовать ими три эскадрильи авиакрыла F-10. Модернизация  затронула авионику, системы вооружения, инфракрасные сенсоры и радар. Кроме того, самолет был оснащен двумя дополнительными подвесками и системой предупреждения о приближении к нижнему  порогу высоты. Первый модернизированный самолет поступил на вооружение ВВС Швеции в 1988 году. Модернизация завершилась в 1990 году.







 ЛТХ:
Модификация   J.35J
Размах крыла, м   9.40
Длина самолета, м   15.40
Высота самолета, м   3.90
Площадь крыла, м2   49.20
Масса, кг
  пустого   7865
  нормальная взлетная   15000
  максимальная взлетная   15865
Топливо, л
  во внутренних баках   3000
  ПТБ   5100
Двигатель   1 ТРД Volvo Flygmotor RM-6C (Avon Series 300)
Tяга, кН
  нефорсированная   56.89
  форсированная   78.51
Максимальная скорость, км/ч
  на высоте 11000 м   2125 (М=2.0)
  на уровне моря   1469
Скороподъемность у земли, м/мин   12000
Практический потолок, м   19800
Практическая дальность, км
  с ПТБ   3250
  без ПТБ   2170
Боевой радиус действия, км   600-1100
Экипаж, чел   1
Вооружение:   одна 30-мм пушка Aden M/55 c 90 патронами
  боевая нагрузка - 4082 кг на 9 узлах подвески
  4 УР воздух-воздух Rb.24, Rb.74 Sidewinder,  2 Rb.27, Rb.28 Falcon


 Доп. информация :


 Фотографии:

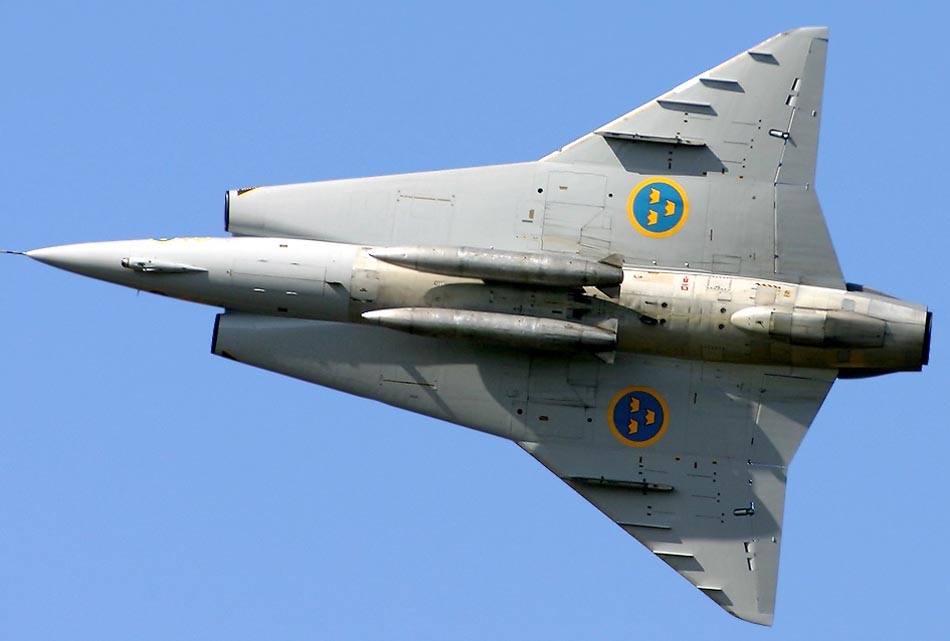

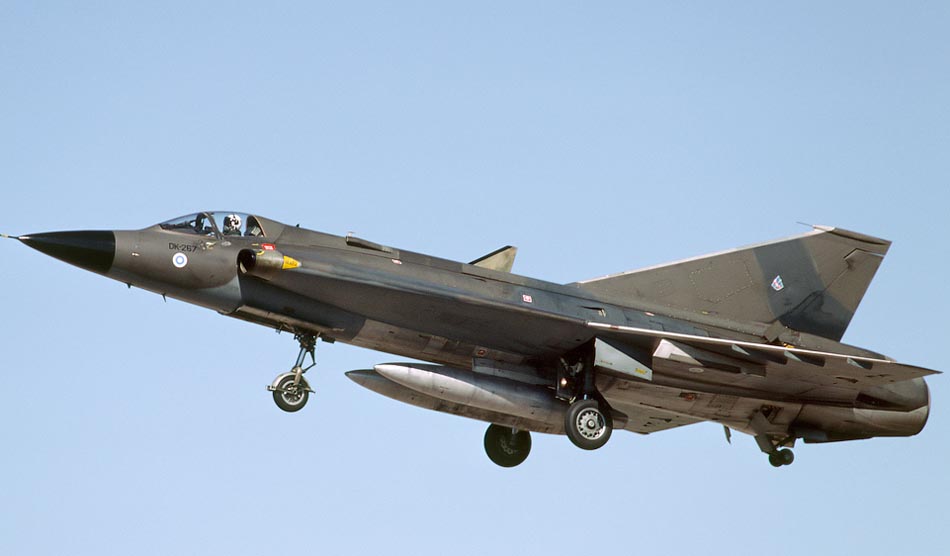

 J.35F (c) Jukka Huppunen

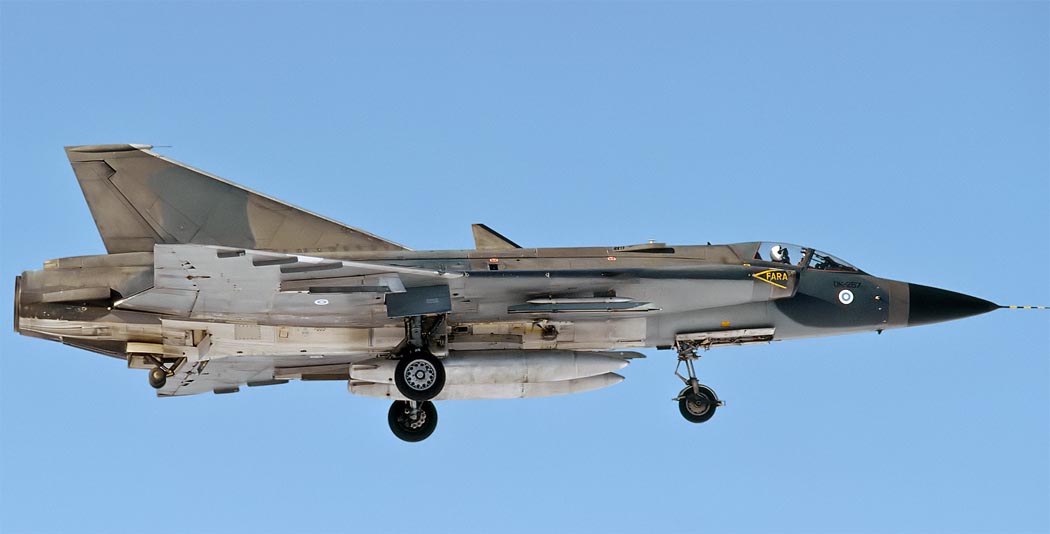

 J.35F (c) Jukka Huppunen

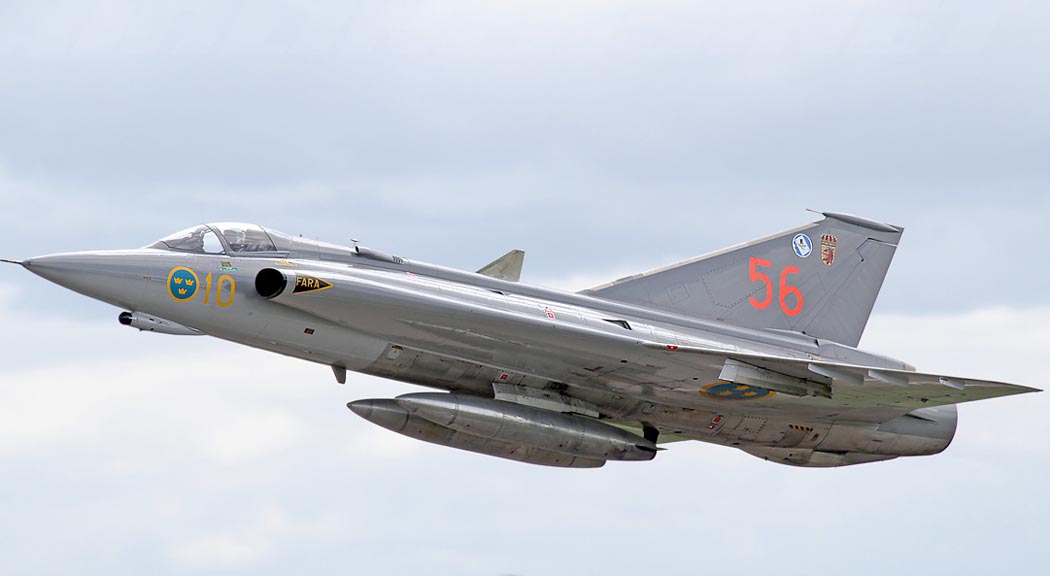

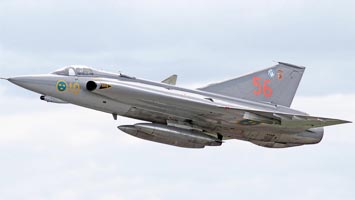

 J.35J (c) Roland Bergmann

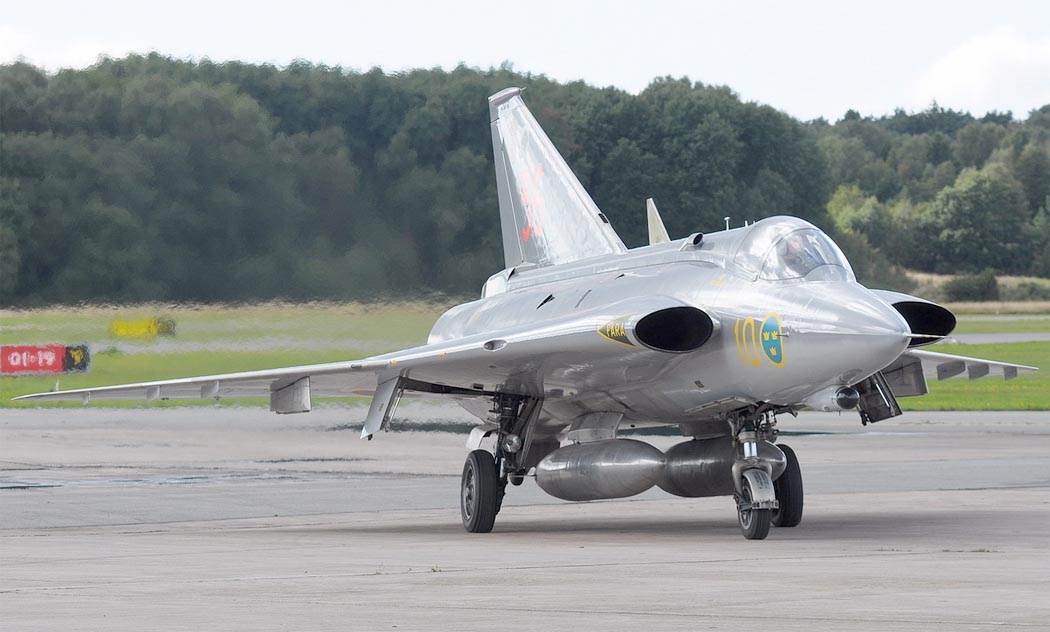

 J.35J (c) JayDeeKay

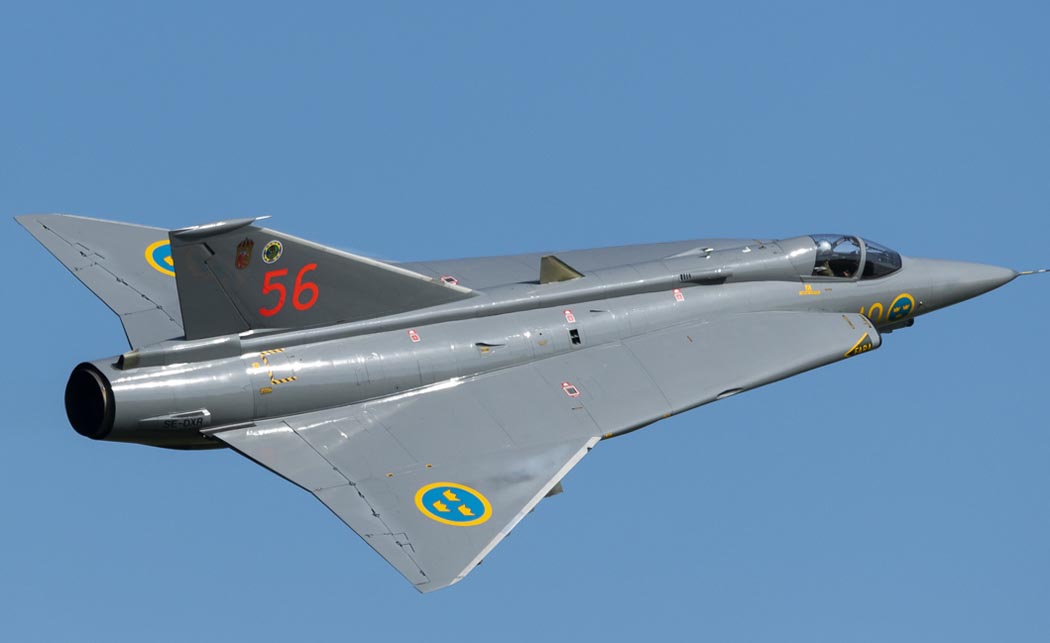

 J.35J (c) Максим Брянский
 J.35J (c) Christian Bremer

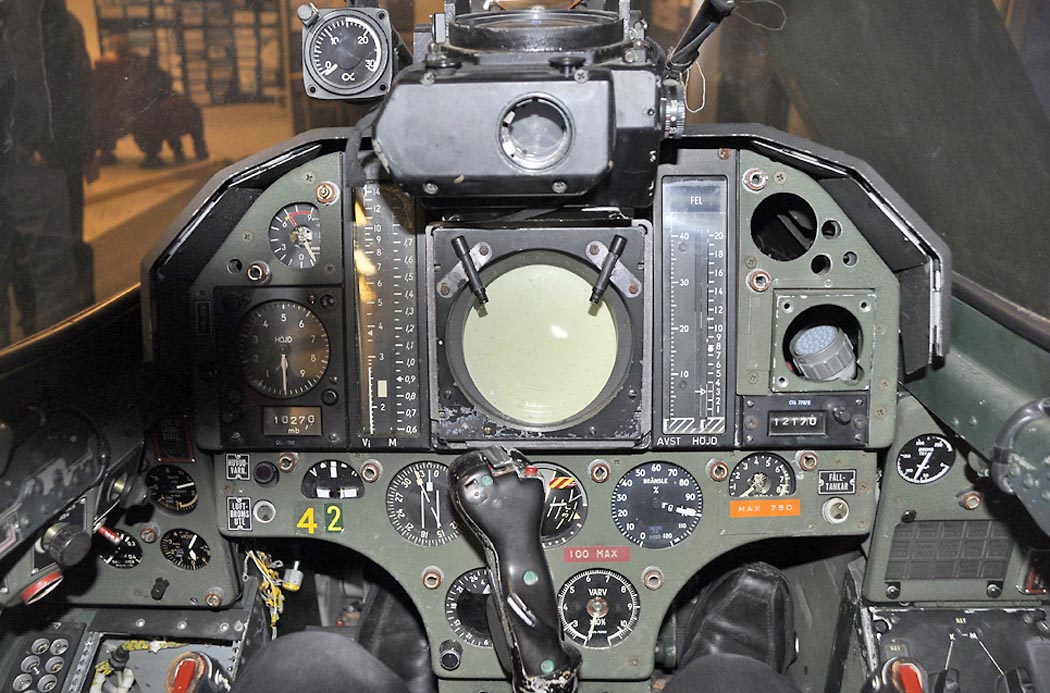

 Кабина пилота J.35F (c) Volker Hilpert

 Схемы:

 J.35F

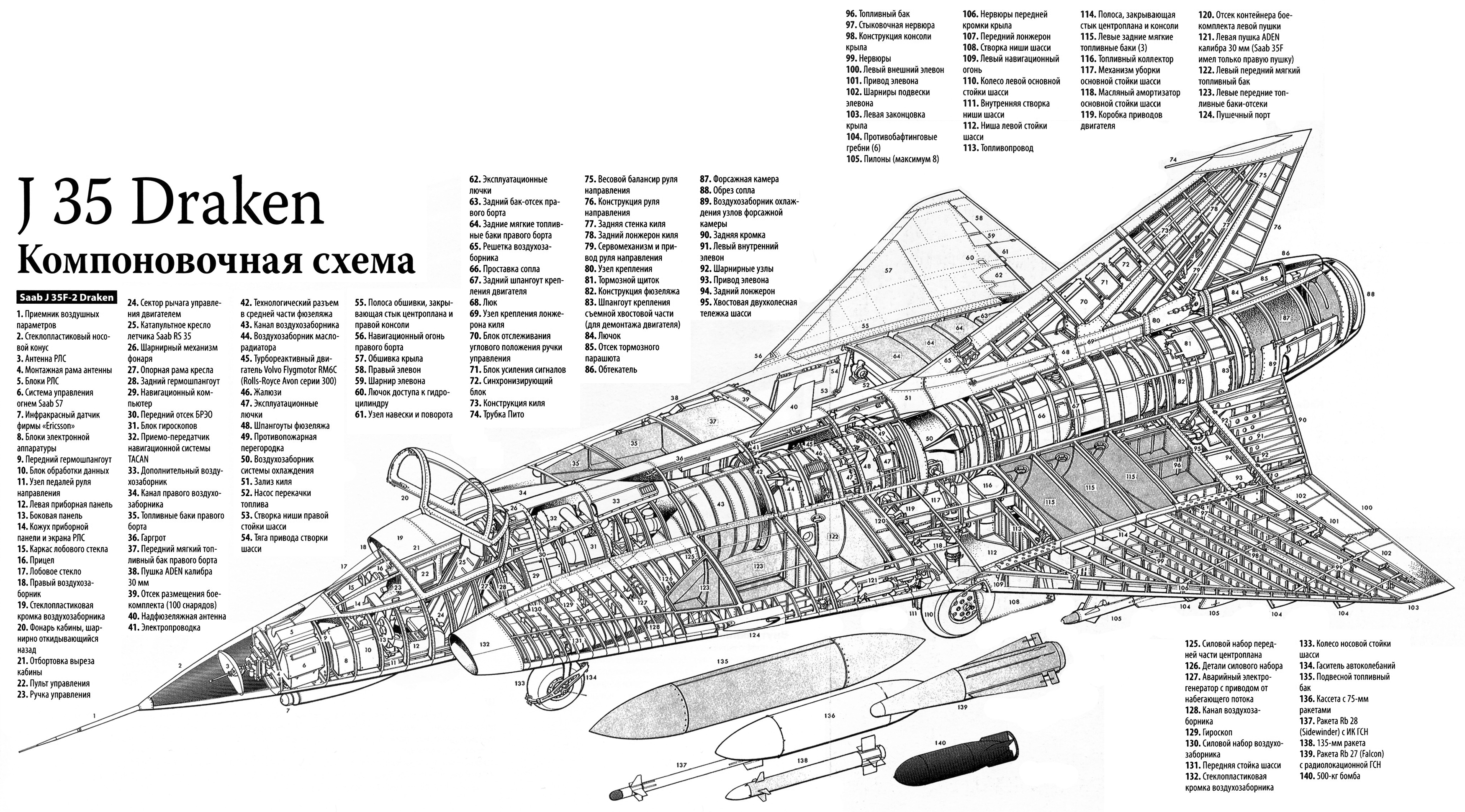

 Компоновочная схема

 Варианты окраски:

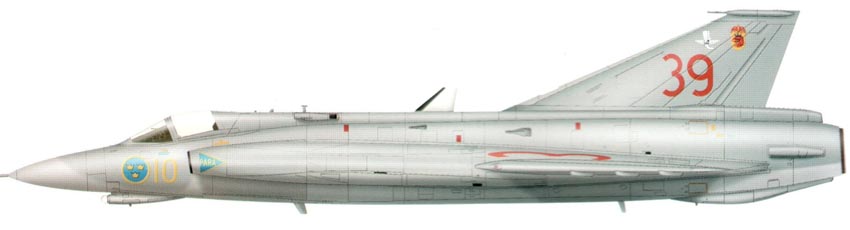

 J.35F Flot. F10 ВВС Швеции (c) А.Юргенсен

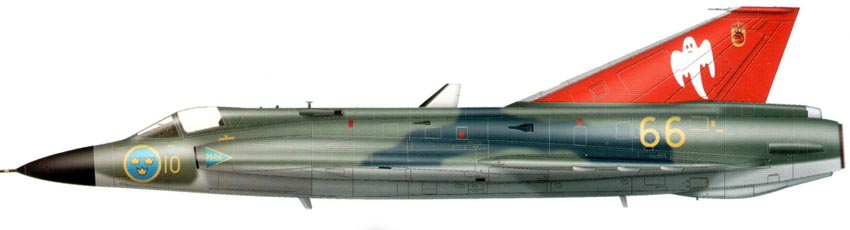

 J.35J Flot. F10 ВВС Швеции (c) А.Юргенсен
 J.35F Flot. F10 ВВС Швеции







Список источников:

АвиаКоллекция 2008-08. В. Ригмант. Истребитель SAAB 35 "Дракен"
SAAB Aircrafts. SAAB J.35 Draken
W. Green, G. Swanborough. The Complete Book of Fighters
PKL 1996-04. R. Jaxa-Malachowski, E.F. Rybak. Draken
Aeroplane Monthly 2010-05. Aeroplane Database : Saab J 35 Draken
Flieger Revue Wxtra No.28. Heiko Thiesler. Kampfjets aus Schweden - Der Weg zur Gripen
L+K 2006-01. M.J. Stolar, G. Simperl. Draky v Europe skoncili
