   Lavi

Разработчик: IAI
Страна: Израиль
Первый полет: 1986
Тип: Многоцелевой истребитель
  ЛТХ     Доп. информация



K началу 1980-х годов уровень авиационной промышленности Израиля значительно вырос в связи с опытом, полученным при создании истребителя  "Кфир" на основе французского самолета "Мираж"5. Это позволило поставить задачу создания более совершенного боевого самолета полностью оригинальной конструкции, который бы еще более уменьшил зависимость Израиля от зарубежных поставок оружия. Новый самолет, получивший название Lavi , предназначался для выполнения ударных операций (непосредственная авиационная поддержка и изоляция поля боя) со способностью вести воздушный бой для самообороны. Он должен был заменить в ВВС Израиля боевые самолеты А-4 "Скайхок" и Кфир"С.2/С.7.

Программа проектных исследований самолета "Лави" началась в феврале 1980 г., рабочее проектирование - в октябре 1982 г., первый опытный самолет впервые поднялся в воздух 31 декабря 1986 г., второй - 30 марта 1987 г. Предусматривалась постройка пяти опытных самолетов и 300 серийных, включая 60 двухместных учебно-боевых, с началом поставок в  1990 г. и достижением начальной боеготовности в 1992г. Однако  США, с помощью которых осуществлялась разработка "Лави", не выражали желания оказывать значительную финансовую поддержку и на этапе его серийного производства. А без такой поддержки серийный выпуск был невозможен из-за требовавшихся крупных финансовых вложений. В результате в августе 1987 г., после выполнения опытными самолетами 82 полетов, израильское правительство приняло решение отказаться от   дальнейшего осуществления программы самолета "Лави". Взамен "Лави" Израилю была предоставлена возможность закупить дополнительное число американских истребителей F-16.

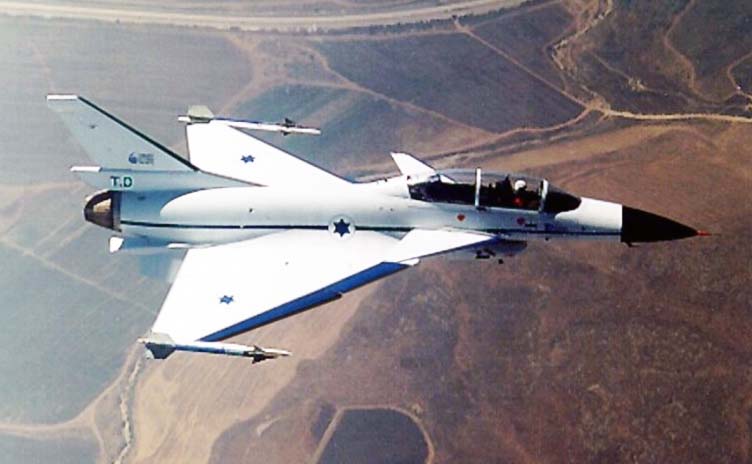

Однако история "Лави" на этом не завершилась. Израиль сумел достроить третий (двухместный)   опытный самолет, который был впервые поднят в воздух 25 сентября 1989 г. и с тех пор используется в качестве летающей лаборатории TD (Technology Deinonstrator) для доводки бортового электронного оборудования и других перспективных самолетных систем израильской разработки.

Одноместный однодвигательный самолет "Лави" выполнен по схеме "утка" с треугольным низкорасположенным  крылом. В конструкции широко используются композиты, доля которых достигает около 22% (по массе). Из углепластика выполнены обшивка и несиловые элементы конструкции крыла, киль, ПГО, поверхности управления, крышки лючков. Стреловидность крыла по передней кромке 54 град.

Самолет имеет девять поверхностей управления: две консоли цельноповоротного ПГО, два отклоняемых носка крыла на внешней части консолей крыла, два внутренних и два внешних элевона, а также руль направления. Шасси трехопорное с убирающимися в фюзеляж одноколесными стойками. Колея шасси 2,31 м, база 3,86 м.

Система управления полетом  цифровая электродистанционная с четырехканальной схемой резервирования и без резервной механической проводки, разработана американской фирмой Лир   Астроникс и израильской МВТ. Ручка управления полетом с центральным расположением.

Спинка катапультируемого кресла летчика (Мартин-Бейкер Mk.lO)  имеет небольшой наклон (10 град). От большого наклона, как, например, на истребителе F-16, было решено отказаться вследствие того, что израильские летчики при полетах на F-16 сталкивались с чрезмерной напряженностью мышц плечевого пояса и шеи.

Комплекс БРЭО на 60-70% состоит из компонентов израильской  разработки. Фирма Элта спроектировала РЛС, систему РЭБ и связное оборудование. Многорежимная импульсно-доплеровская РЛС  EL/M-2032 (которую предполагалось установить на самолете TD в  1991 г.) создавалась на основе разработанной в 1970-х годах РЛС  EL/M-2021B. Ожидалось, что она будет сравнима по характеристикам с РЛС APG-68, применяемой  на самолете F-16C, и будет иметь  режимы сопровождения воздушных целей на проходе, картографирования местности с высокой разрешающей способностью и обхода наземных препятствий при доплеровском сужении луча, обнаружения надводных целей. Максимальная дальность обнаружения целей 56 км.

Вычислительный комплекс представляет собой распределенную систему из 17 процессоров. Центральная бортовая компактная ЭВМ  АСЕ-4 фирмы Элбит имеет массу 54 кг, быстродействие до 600 тыс.опер./с и большой объем памяти (128 К) при средней наработке на отказ 2500 ч. ЭВМ совместима с шиной данных, соответствующей  стандарту MIL-STD-1553B. Установлена система управления подвесным вооружением SMS-86.

В 1991 г. предполагалось установить  ИНС TINS 1700 фирмы Тамам и приемник спутниковой навигационной системы. Кабина самолета оборудована  тремя многофункциональными индикаторами на приборной доске (один с цветной ЭЛТ, два - с монохромными ЭЛТ) израильских  фирм Элбит и Астронотикс и широкоугольным дифракционным ИЛС фирмы Хьюз. Фирма Элоп разрабатывала нашлемный индикатор с   волоконно-оптическим кабелем, имеющий поле зрения 30х30 град.





 ЛТХ:
Модификация   Lavi
Размах крыла, м   8.78
Длина, м   14.57
Высота самолета, м   4.78
Площадь крыла, м2   33.05
Масса, кг
  масса пустого снаряженного самолета   9990
  максимальная взлетная   19278
Топливо, л
  внутренние   2625
  ПТБ   4165
Двигатель   1 ТРДДФ Pratt & Whitney PW1120
Тяга, кН (кгс)
  нефорсированная   1 x 55.6 (5670)
  форсированная   1 x 82.7 (8440)
Максимальная скорость полета, км/ч
  на высоте 11000 м   М=1.85
  крейсерская у земли   1106
Боевой радиус действия, км   1855-2130
Практический потолок, м   18000
Макс. эксплуатационная перегрузка   9
Экипаж, чел   1
Вооружение:   одна 30-мм пушка.
  боевая нагрузка - 7260 кг на 11 узлах подвески


 Доп. информация :

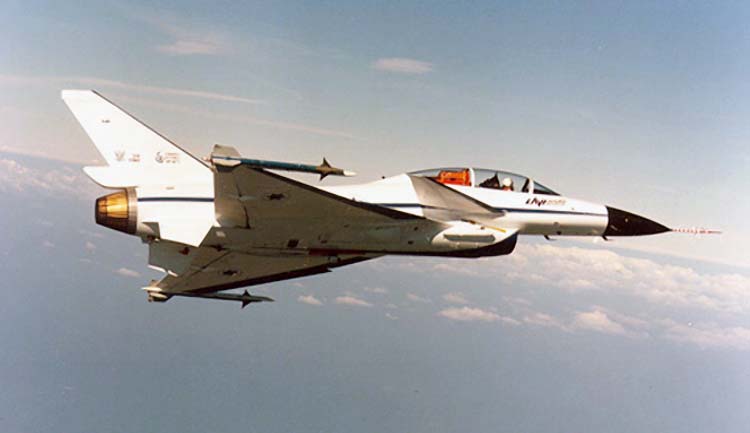

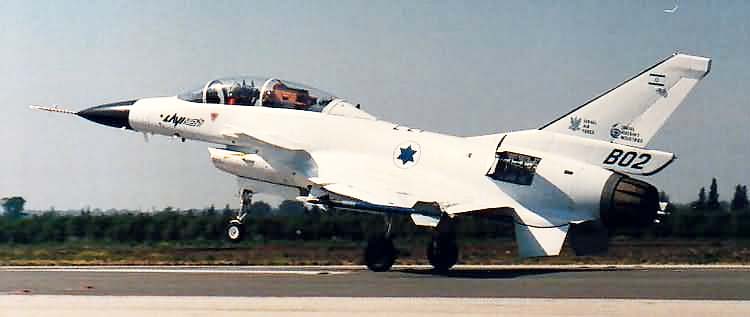

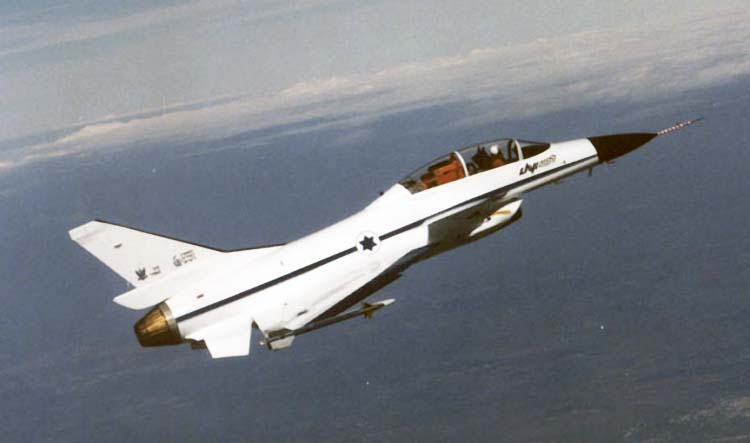

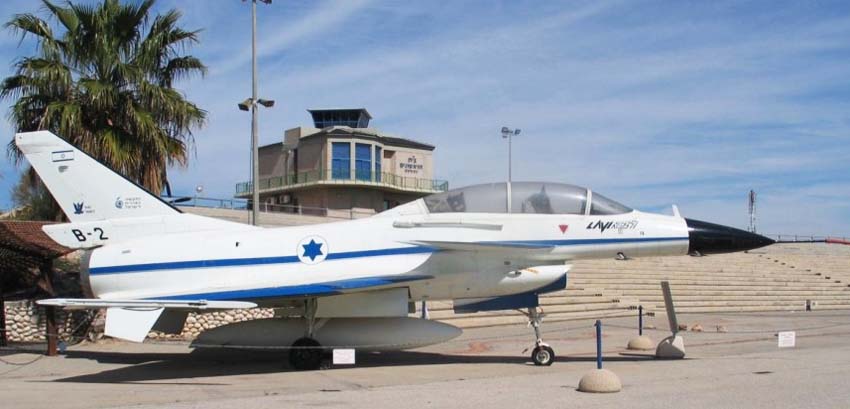

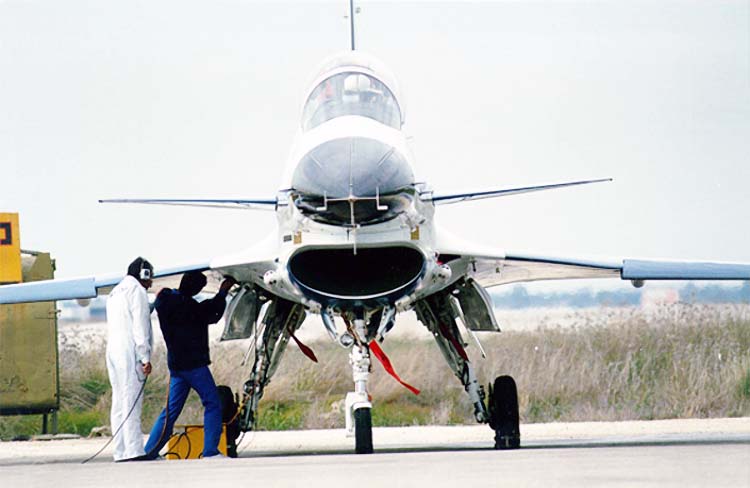

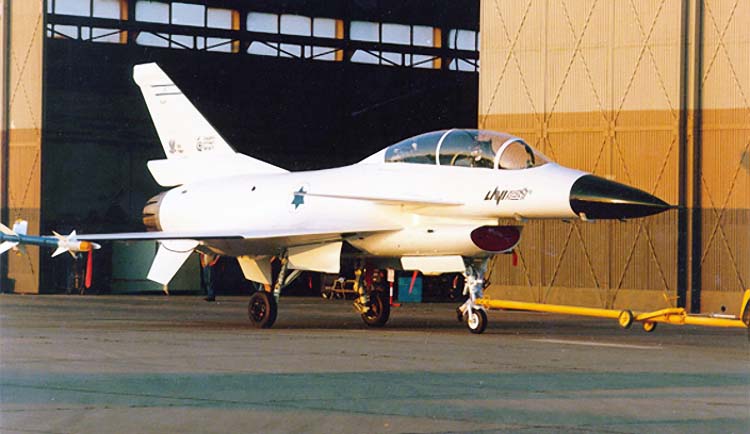

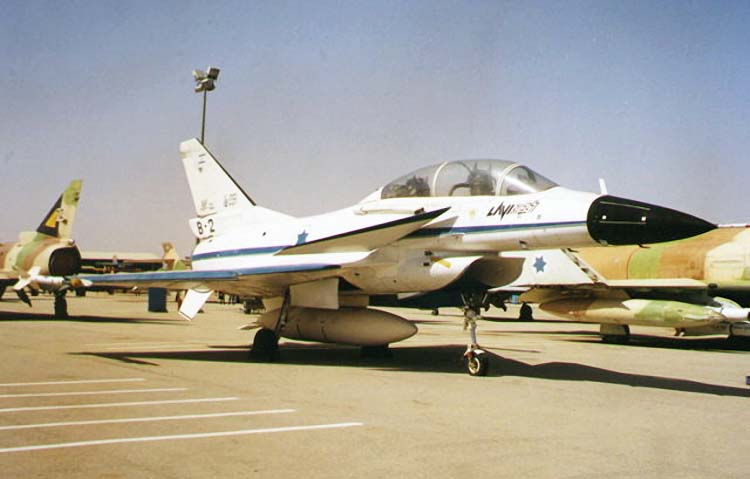

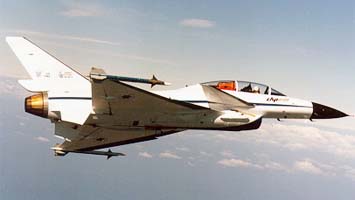

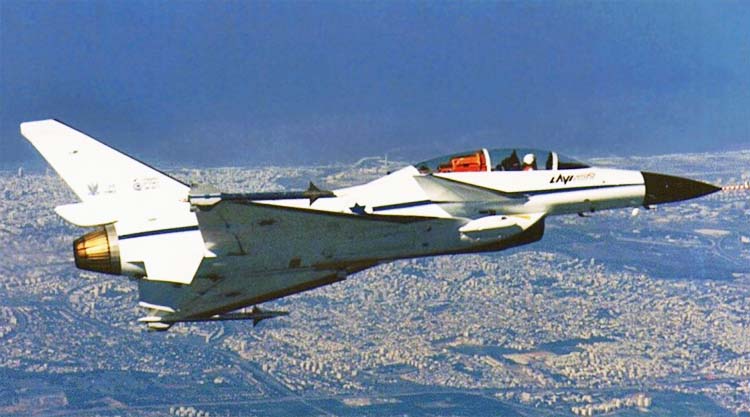

  Фотографии:

 Lavi
 Lavi
 Lavi
 Lavi
 Lavi
 Lavi
 Lavi
 Lavi
 Lavi
 Lavi

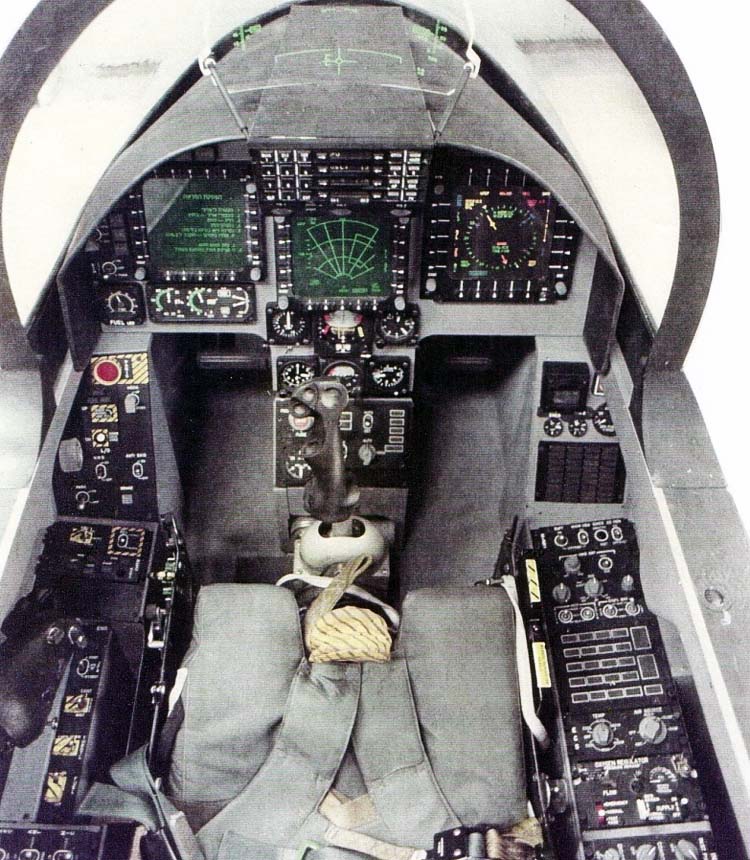

 Кабина пилота Lavi

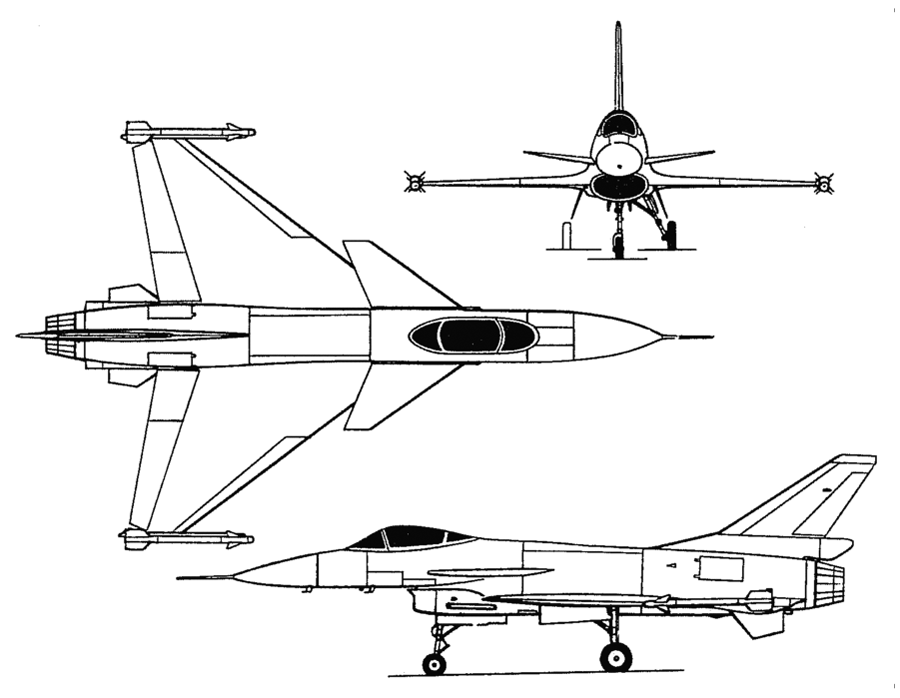

  Схемы:

 Lavi

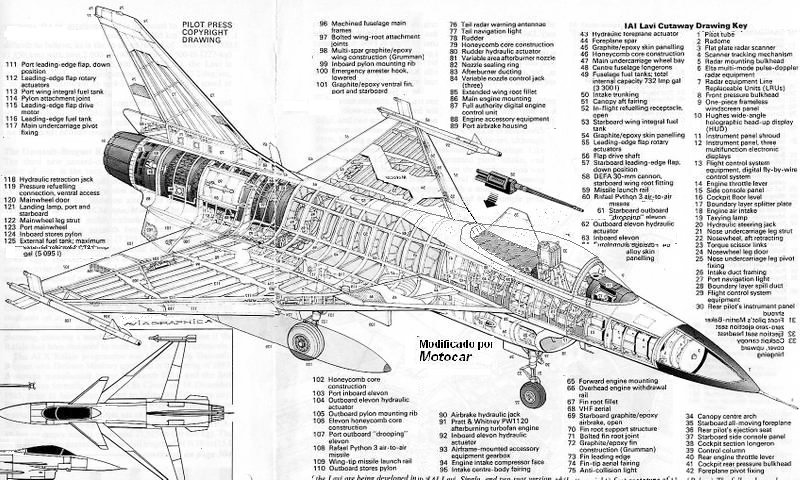

 Компоновочная схема

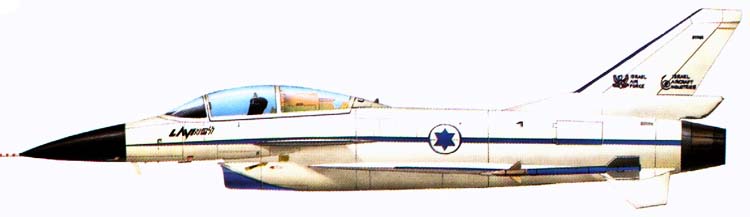

  Варианты окраски:

 Lavi







Список источников:

Крылья Родины. Владимир Ильин. Семь равно восьми
Das Flugzeug Archiv. Jagdbomben- und Erdkampfflugzeug IAI Lavi
Israel Weapons. Aircrafts. Israel Aircraft Industry 'Lavi' ('Lion')
Дональд Д. Полная энциклопедия мировой авиации: Самолеты и вертолеты XX столетия
Air Force World.com. Lavi
